Side 1/4

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS

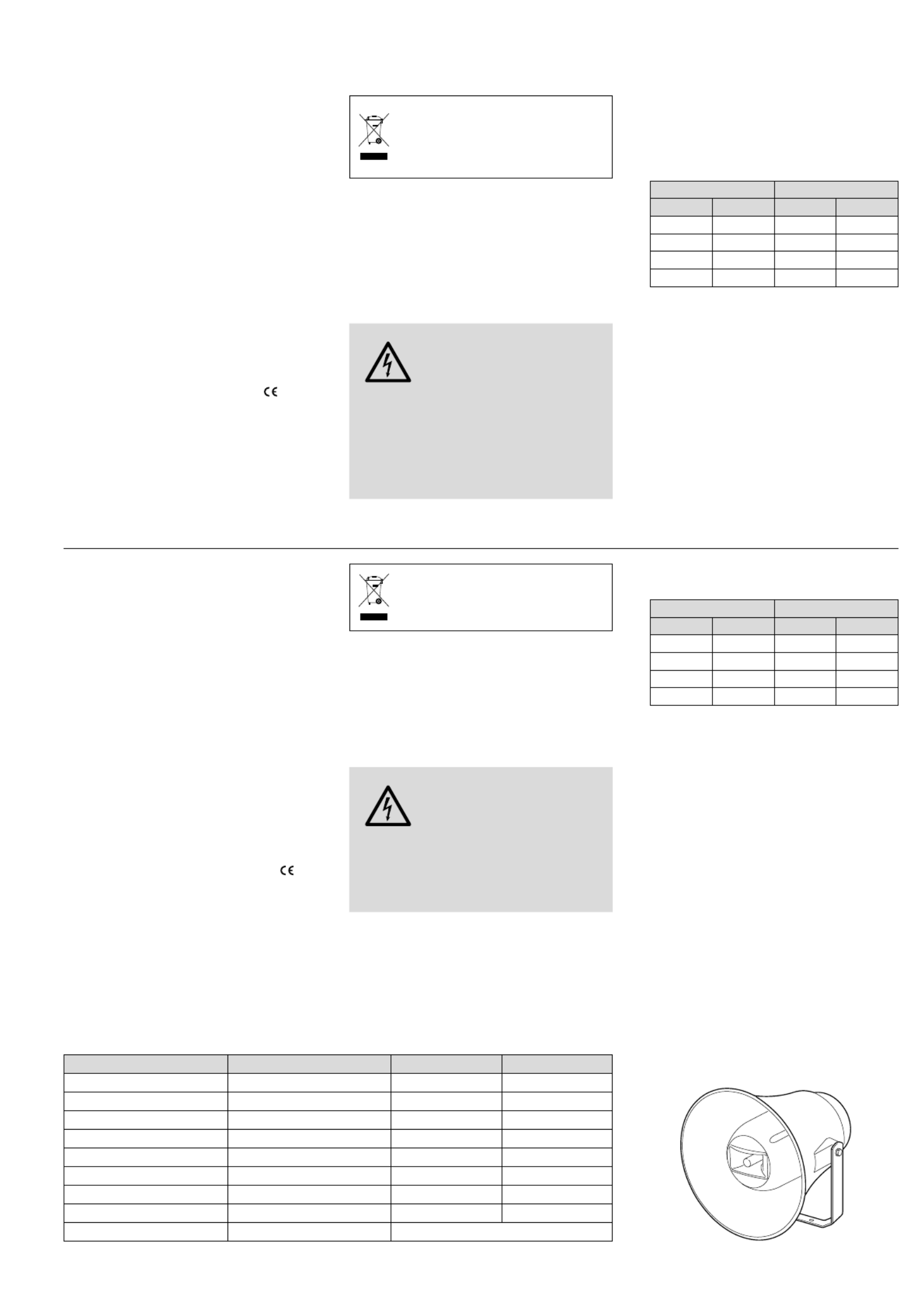

Druckkammer-Musikhorn

Music Horn Speaker

IT-100RTW

Bestell-Nr. • Order No. 16.3340

IT-400RTW

Bestell-Nr. • Order No. 16.3350

INSTALLATIONSANLEITUNG

INSTALLATION INSTRUCTIONS

NOTICE D‘INSTALLATION

ISTRUZIONI PER L‘INSTALLAZIONE

INSTRUCCIONES DE INSTALACIÓN

INSTRUKCJA INSTALACJI

DeutschEnglish

Druckkammer-Musikhorn

Diese Anleitung richtet sich an Installateure, die

ausreichende Fachkenntnisse in der 100-V-Be-

schallungstechnik besitzen. Bitte lesen Sie die

Anleitung vor der Installation gründlich durch

und heben Sie sie für ein späteres Nachlesen auf.

1 Verwendungsmöglichkeiten

Dieser Druckkammerlautsprecher ist speziell für

den Einsatz in ELA-Beschallungsanlagen konzi-

piert, die mit 100-V-Technik arbeiten. Er ist als

2-Wege-System mit einem Tiefmitteltöner (IT-

100RTW: 13 cm, IT-400RTW: 16 cm) und einem

2,5-cm-Hochtonhorn ausgestattet und erreicht

damit eine gute Musikwiedergabe. Durch das

wetterfeste ABS-Gehäuse (IP 66) eignet sich der

Lautsprecher auch für den Außenbereich.

2 Hinweise

für den sicheren Gebrauch

Der Lautsprecher entspricht allen relevanten

Richtlinien der EU und deshalb mit gekenn-

zeichnet.

•

Verwenden Sie zum Reinigen nur ein trocke-

nes oder angefeuchtetes, weiches Tuch, auf

keinen Fall scharfe Reinigungsmittel oder

Chemikalien.

•

Wird der Lautsprecher zweckentfremdet, nicht

fachgerecht montiert, falsch angeschlossen

oder überlastet, kann keine Haftung für dar-

Music Horn Speaker

These instructions are intended for installers with

sufﬁcient knowledge in 100 V technology for PA

applications. Please read the instructions careful-

ly prior to installation and keep them for later

reference.

1 Applications

This horn speaker is especially designed for appli-

cation in PA systems that work with 100 V technol-

ogy. Designed as a 2-way system, it is equipped

with a bass-midrange speaker (IT-100RTW: 13 cm,

IT-400RTW: 16 cm) and a 2.5 cm horn tweet-

er and thus offers a good music reproduction.

Due to its weatherproof ABS housing (IP 66), the

speaker is also suitable for outdoor applications.

2 Safety Notes

The speaker corresponds to all relevant directives

of the EU and is therefore marked with .

•

For cleaning, only use a dry or slightly wet

cloth; never use aggressive detergents or

chemicals.

•

No guarantee claims for the speaker and

no liability for any resulting personal dam-

age or material damage will be accepted if

the speaker is used for other purposes than

originally intended, if it is not mounted in an

expert way, not correctly connected, or if it is

overloaded.

aus resultierende Sach- oder Personenschäden

und keine Garantie für den Lautsprecher über-

nommen werden.

Soll der Lautsprecher endgültig aus

dem Betrieb genommen werden,

übergeben Sie ihn zur umweltgerech-

ten Entsorgung einem örtlichen Recy-

clingbetrieb.

3 Montage

Den Lautsprecher mit dem Montagebügel an

geeigneter Stelle festschrauben. Zum Ausrich-

ten die Feststellmuttern des Bügels lösen, den

Lautsprecher entsprechend schwenken und die

Muttern wieder fest anziehen.

4 Elektrischer Anschluss

WARNUNG Im Betrieb liegt berührungsgefähr-

liche Spannung bis 100 V an der

Lautsprecherleitung an. Die Ins-

tallation darf nur durch Fachper-

sonal erfolgen.

Achten Sie auf die Belastung des ELA-Verstär-

kers durch die Lautsprecher. Eine Überlastung

kann den Verstärker beschädigen! Die Summe

der Leistungen aller angeschlossenen Lautspre-

cher darf die Verstärkerleistung nicht über-

schreiten.

1) Zuerst den Verstärker, an den der Lautspre-

cher angeschlossen werden soll, ausschalten!

If the speaker is to be put out of op-

eration deﬁnitively, take it to a local

recycling plant for a disposal which is

not harmful to the environment.

3 Mounting

Fix the speaker with the mounting bracket at a

suitable place. For alignment, release the ﬁxing

nuts of the bracket, move the speaker accord-

ingly, and retighten the nuts.

4 Electrical Connection

WARNING During operation, there is a haz-

ard of contact with a voltage of

up to 100 V at the speaker cable.

Installation must be made by

skilled personnel only.

Observe the load of the PA ampliﬁer by the

speakers. An overload may damage the ampli-

ﬁer! The total load of all speakers connected

must not exceed the ampliﬁer power.

1) First switch off the ampliﬁer that is to be con-

nected the speaker!

2) The terminals of the speaker are behind the

protection cover on the rear side. Screw off

the cover.

3) Connect the ﬂat plug of the red wire to the

contact of the transformer by which the de-

2) Die Anschlüsse des Lautsprechers beﬁnden

sich unter dem Schutzdeckel auf der Rücksei-

te. Den Deckel abschrauben.

3) Den Flachstecker der roten Leitung auf den

Kontakt des Übertragers stecken, mit dem die

gewünschte Leistung bei 100 V (Lautstärke)

erreicht wird. Es stehen vier Leistungsanzap-

fungen zur Auswahl:

IT-100RTW IT-400RTW

Leistung Impedanz Leistung Impedanz

30 W 60 W333 Ω 167 Ω

15 W 30 W667 Ω 333 Ω

7,5 W 15 W1,333 Ω 667 Ω

3,75 W 7,5 W2,667 Ω 1,333 Ω

4) Die 100-V-Audioleitung vom ELA-Verstärker

durch die Kabeldurchführung des Deckels

stecken und an die Schraubklemmen des

Lautsprechers an schließen. Beim Anschluss

von mehreren Lautsprechern darauf achten,

dass die Lautsprecher alle gleich gepolt wer-

den (z. B. rot-schwarze Leitung am Übertrager

= Minusanschluss).

5) Den Schutzdeckel wieder anschrauben und

die Mutter der Kabeldurchführung festzie-

hen, sodass die Anschlüsse wettergeschützt

sind.

Änderungen vorbehalten.

sired power at 100 V (volume) is reached. Four

power taps are available for selection:

IT-100RTW IT-400RTW

Power Impedance Power Impedance

30 W 60 W333 Ω 167 Ω

15 W 30 W667 Ω 333 Ω

7.5 W 15 W1.333 Ω 667 Ω

3.75 W 7.5 W2.667 Ω 1.333 Ω

4) Connect the 100 V audio line from the PA

ampliﬁer through the cable inlet of the cover

and connect it to the screw terminals of the

speaker. When connecting multiple speakers,

make sure that all speakers have the same po-

larity (e. g. red-black wire at the transformer =

negative connection).

5) Screw on the protection cover again and

tighten the nut of the cable inlet so that the

connections are weatherproof.

Subject to technical modiﬁcations.

Technische Daten Speciﬁcations IT-100RTW IT-400RTW

Nennbelastbarkeit Power rating 30/15/7,5/3,75 W 60/30/15/7,5 W

Frequenzbereich Frequency range 150 – 20 000 Hz 120 – 20 000 Hz

Mittlerer Schalldruck (1 W/1 m) SPL (1 W/1 m) 101 dB 101 dB

Abstrahlwinkel horizontal/vertikal Radiation angle horizontal/vertical 90°/ 90° 90°/ 90°

Gehäuseschutzklasse Protective class of housing IP 66 IP 66

Einsatztemperatur Ambient temperature –20 °C … +50 °C –20 °C … +50 °C

Abmessung Dimensions 300 mm × 360 mm 400 mm × 420 mm⌀ ⌀

Gewicht Weight 4,5 kg 6,5 kg

Anschluss Connection Schraubklemmen • screw terminals
