Microphones for MEVAC-4

These instructions are intended for the installer of the evacuation control-

ler MEVAC-4 with adequate technical knowledge. Please read the instruc-

tions carefully prior to installation and keep them for later reference.

1 Applications

The dynamic microphones listed above are especially designed for con-

nection to the evacuation controller MEVAC-4.

2 Safety Notes

The microphone corresponds to all relevant directives of the EU and is

therefore marked with .

•

The microphone is suitable for indoor use only. Protect it against drip-

ping water, splash water and high air humidity. The admissible ambient

temperature range is 0 – 40 °C.

•

For cleaning only use a dry, soft cloth; never use water or chemicals.

•

No guarantee claims for the microphone and no liability for any re-

sulting personal damage or material damage will be accepted if the

microphone is used for other purposes than originally intended, if it

is not correctly connected or operated, or if it is not repaired in an

expert way.

If the microphone is to be put out of operation deﬁnitively, take

it to a local recycling plant for a disposal which is not harmful to

the environment.

3 Fireman’s Microphones

for emergency announcements according to DIN / EN 60849, with inte-

grated wiring for automatic function monitoring of the microphone coil

and the microphone line by means of MEVAC-4

Connection of the microphone(s) to MEVAC-4: on the front side, to the

jack FIRE MIC, and / or on the rear side, to the terminals FIREMIC

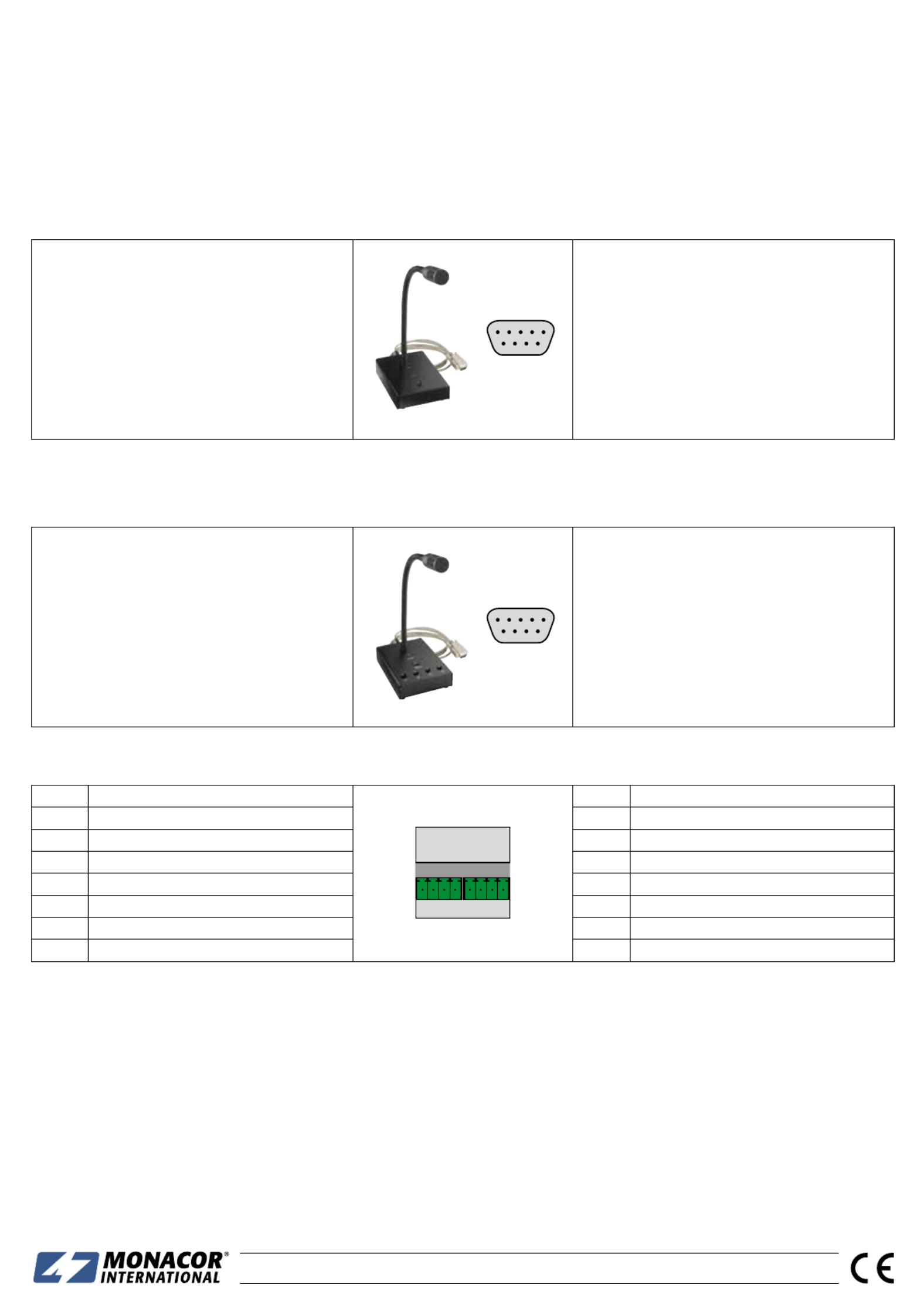

3.1 MEVAC-1FH

Hand-held ﬁreman’s microphone

3.2 MEVAC-1FT

Fireman’s gooseneck microphone

3.3 Terminals FIREMIC (rear side of MEVAC-4)

For detailed information on the installation, refer to the MEVAC-4 manual.

Sprechstellen für MEVAC-4

Diese Anleitung richtet sich den Installateur des Evakuierungs controllers

MEVAC-4 mit entsprechenden Fachkenntnissen. Bitte lesen Sie die Anlei-

tung vor der Installation gründlich durch und heben Sie sie für ein späteres

Nachlesen auf.

1 Einsatzmöglichkeiten

Die oben aufgeführen Sprechstellen mit dynamischen Mikrofonen sind spe-

ziell für den Anschluss an den Evakuierungscontroller MEVAC-4 geeignet.

2 Wichtige Hinweise für den sicheren Gebrauch

Die Sprechstelle entspricht allen relevanten Richtlinien der EU und trägt

deshalb das -Zeichen.

•

Die Sprechstelle ist nur zur Verwendung im Innenbereich geeignet.

Schützen Sie sie vor Tropf- und Spritzwasser sowie vor hoher Luftfeuch-

tigkeit. Der zulässige Einsatztemperaturbereich beträgt 0 – 40 °C.

•

Verwenden Sie für die Reinigung nur ein trockenes, weiches Tuch, auf

keinen Fall Chemikalien oder Wasser.

•

Wird die Sprechstelle zweckentfremdet, nicht richtig angeschlossen,

falsch bedient oder nicht fachgerecht repariert, kann keine Haftung für

daraus resultierende Sach- oder Personenschäden und keine Garantie

für die Sprechstelle übernommen werden.

Soll die Sprechstelle endgültig aus dem Betrieb genommen wer-

den, übergeben Sie sie zur umweltgerechten Entsorgung einem

örtlichen Recyclingbetrieb.

3 Feuerwehr-Sprechstellen

für Notrufdurchsagen nach DIN / EN 60849, mit integrierter Schaltung zur

automatischen Funktionsüberwachung der Mikrofonkapsel und -leitung

durch die Zentraleinheit MEVAC-4

Anschluss der Sprechstelle (n) an die MEVAC-4: auf der Frontseite an die

Buchse FIREMIC und / oder auf der Rückseite an die KlemmenFIREMIC

3.1 MEVAC-1FH

Feuerwehr-Handmikrofon

•

1-m-Spiralanschlusskabel mit 5-poligem DIN-Stecker:

Pin 1 = Masse

Pin 2 = nicht angeschlossen

Pin 3 = Mikrofonsignal

Pin 4 = Masse

Pin 5 = Taste 1

•

Vorgong (Sirene) programmierbar

•

Stahlbügel als Halterung zum Befestigen

an einer Frontplatte

4 5

• Helix connection cable (1 m) with 5-pole DIN plug:

Pin 1 = ground

Pin 2 = not connected

Pin 3 = microphone signal

Pin 4 = ground

Pin 5 = button 1

•

Preliminary chime (siren) programmable

•

Steel bracket as support to attach the microphone to a

front plate

3.2 MEVAC-1FT

Feuerwehr-Sprechstelle mit Schwanenhalsmikrofon

•

Anschlusskabel (1,8 m) mit 5-poligem DIN-Stecker:

Pin 1 = Mikrofonsignal −

Pin 2 = nicht angeschlossen

Pin 3 = Mikrofonsignal +

Pin 4 = Masse

Pin 5 = Taste 1

•

Symmetrische Signalführung

•

Vorgong (Sirene) programmierbar

4 5

•

Connection cable (1.8 m) with 5-pole DIN plug:

Pin 1 = microphone signal –

Pin 2 = not connected

Pin 3 = microphone signal +

Pin 4 = ground

Pin 5 = button 1

•

Balanced signal routing

•

Preliminary chime (siren) programmable

3.3 Klemmen FIREMIC (Rückseite MEVAC-4)

BT Taste 1

GND

FIREMIC

CAP BT Button 1

GND Masse GND Ground

A AMikrofonsignal + Microphone signal +

B BMikrofonsignal − Microphone signal −

Weitere Hinweise zur Installation siehe Bedienungsanleitung der MEVAC-4.
