ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS

ELA-PTT-Tischmikrofon

PA PTT Desk Microphone

PA-5000PTT

Bestell-Nr. • Order No . 23.3260

INSTALLATIONSANLEITUNG

INSTALLATION INSTRUCTIONS

NOTICE D’INSTALLATION

ISTRUZIONI PER L’INSTALLAZIONE

INSTRUCCIONES DE INSTALACIÓN

INSTRUKCJA INSTALACJI

English Deutsch

ELA-PTT-Tischmikrofon

Diese Anleitung richtet sich an Benutzer mit

Grundkenntnissen in der Audiotechnik. Bitte

lesen Sie diese Anleitung vor dem Betrieb

gründlich durch und heben Sie sie für ein spä-

teres Nachlesen auf.

1 Einsatzmöglichkeiten

Dieses Tischmikrofon mit Schwanenhals ist

speziell für den Einsatz in ELA-Anlagen konzi-

piert sowie für weitere Anwendungen geeig-

net, bei denen ein standfestes Tisch mikrofon

für Durchsagen benötigt wird. Das PA-5000PTT

( ush o -P T Talk = zum Sprechen drücken) eig

net sich besonders zum Anschluss an die

ELA-Verstärker PA-5240 und PA-5480 von

MONACOR, lässt sich aber auch an jeden an-

deren Verstärker anschließen, der mit einem

Mikrofoneingang ausgestattet ist.

2 Wichtige Hinweise

Das Mikrofon entspricht allen relevanten Richt-

linien der EU und trägt deshalb das -Zeichen.

•

Das Mikrofon ist nur zur Verwendung im

Innen bereich geeignet. Schützen Sie es

vor Feuchtigkeit und Hitze (zulässiger Ein-

satztemperaturbereich 0 – 40 °C).

•

Verwenden Sie zum Reinigen nur ein tro-

ckenes, weiches Tuch, niemals Chemikalien

oder Wasser.

PA PTT Desk Microphone

These operating instructions are intended for

users with basic knowledge in audio tech-

nology. Please read the instructions carefully

prior to operation and keep them for later

reference.

1 Applications

This desk microphone with gooseneck is espe-

cially designed for applications in PA systems.

It is also suit able for applications requiring a

stable desk microphone for announcements.

The PA-5000PTT (PTT = alk) is esP T Tush o -

pecially suited for connection to PA ampliﬁers

PA-5240 and PA-5480 from MONACOR but it

can also be connected to any other ampliﬁer

equipped with a microphone input.

2 Important Notes

The microphone corresponds to all relevant

directives of the EU and is therefore marked

with .

•

The microphone is suitable for indoor use

only. Protect it against humidity and heat

(admissible ambient temperature range

0 – 40 °C).

•

Wird das Mikrofon zweckentfremdet, nicht

richtig angeschlossen, falsch bedient oder

nicht fachgerecht repariert, kann keine

Garantie für das Mikrofon und keine Haf-

tung für daraus resultierende Sach- oder

Personenschäden übernommen werden.

Soll das Mikrofon endgültig aus dem

Betrieb genommen werden, übergeben

Sie es zur umweltgerechten Entsorgung

einem örtlichen Recyclingbetrieb.

3 Inbetriebnahme

Für den Anschluss ein abgeschirmtes Mikro-

fonkabel verwenden. Die Klemmleiste auf

der Mikrofonrückseite lässt sich zur besseren

Handhabung aus ihrer Steckverbindung he-

rausziehen und nach dem An schluss wieder

aufstecken.

1) Der Anschluss des Mikrofons an den Ver-

stärker PA-5240 bzw. PA-5480 ist in der

Abb. 1 dargestellt. Soll keine Gongaus-

lösung über das Mikrofon erfolgen, die

Klemme „Chime“ nicht anschließen.

2) Zum Anschluss an einen anderen Verstär-

ker das Mikrofon je nach Eingangsbuchse

mit einem XLR- oder Klinkenstecker (siehe

Abb. 2 und 3) verbinden. Bei einem Verstär-

ker mit unsymmetrischer Klinkenbuchse die

•

For cleaning only use a dry, soft cloth, never

use chemicals or water.

•

No guarantee claims for the microphone

and no liability for any resulting personal

damage or material damage will be accept-

ed if the microphone is used for other pur-

poses than originally intended, if it is not

correctly connected or operated, or if it is

not repaired in an expert way.

If the microphone is to be put out of

operation deﬁnitively, take it to a local

recycling plant for a disposal which is

not harmful to the environment.

3 Setting into Operation

For connection, use a screened microphone

cable. For more convenient handling, the ter-

minal strip on the rear side of the microphone

can be removed from its plug-in connection

and be replaced again after connection.

1) The connection of the microphone to the

ampliﬁer PA-5240 or PA-5480 is shown in

ﬁg. 1. If no chime is to be activated via the

microphone, do not connect the terminal

“Chime”.

2) For connection to another ampliﬁer, con-

nect the microphone to an XLR plug or

Klemmen „G“ und „ “ zusammen an den −

Schaft des Klinkensteckers anschließen.

Ist am Verstärker ein Eingang zur

Gongauslösung und ein Eingang zur Priori-

tätsumschaltung vorhanden, die Klemmen

„Chime“ und „Priority“ mit diesen Eingän-

gen verbinden.

3) Für eine Durchsage die Sprechtaste TALK

gedrückt halten und ggf. den Gong ab-

warten.

4 Technische Daten

Typ: . . . . . . . . . . . . . . . . . . dynamisches Mikrofon

Richtcharakteristik: . . . . . . Niere

Frequenzbereich: . . . . . . . . 60 – 18 000 Hz

Empﬁndlichkeit: . . . . . . . . . 1,8 mV/Pa bei 1 kHz

Impedanz: . . . . . . . . . . . . . 400 Ω

Einsatztemperatur:. . . . . . . 0 – 40 °C

Pultgehäuse: . . . . . . . . . . . 126 × 51 × 156 mm

Gesamtlänge

des Schwanenhalses: . . . . . 270 mm

Gewicht: . . . . . . . . . . . . . . 725 g

Änderungen vorbehalten.

a 6.3 mm plug depending on the input

jack (see ﬁgs. 2 and 3). If the ampliﬁer is

equipped with an unbalanced 6.3 mm

jack, connect the terminals “G” and “−”

together to the shaft of the 6.3 mm plug.

If the ampliﬁer is provided with an in-

put for chime activation and an input for

priority switching, connect the terminals

“Chime” and “Priority” to these inputs.

3) To make an announcement, keep the TALK

button pressed and wait for the chime, if

necessary.

4 Speciﬁcations

Type: . . . . . . . . . . . . . . . . . dynamic microphone

Directivity: . . . . . . . . . . . . . cardioid

Frequency range: . . . . . . . . 60 – 18 000 Hz

Sensitivity: . . . . . . . . . . . . . 1.8 mV/Pa at 1 kHz

Impedance: . . . . . . . . . . . . 400 Ω

Ambient temperature: . . . . 0 – 40 °C

Console housing: . . . . . . . . 126 × 51 × 156 mm

Total length

of the gooseneck: . . . . . . . 270 mm

Weight: . . . . . . . . . . . . . . . 725 g

Subject to technical modiﬁcation.

PA-5240

PA-5480

PA-5000PTT

Priority

Chime

MIC

SIG

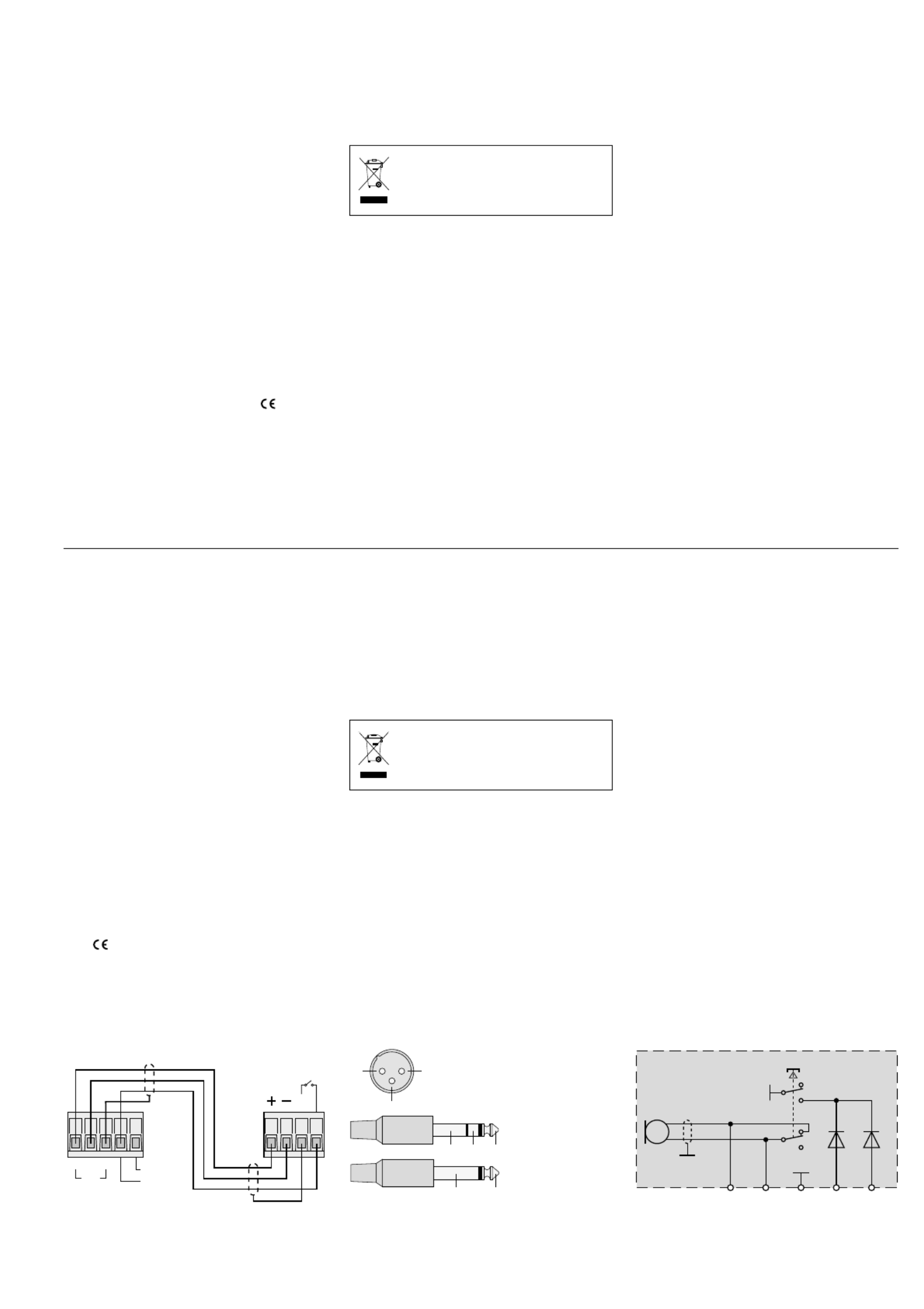

① Anschluss an

Connection to

PA-5240 / PA-5480

Chime PriorityG

TALK

PA-5000PTT

③ Interne Verdrahtung

Internal wiring

② Anschluss an XLR- oder 6,3-mm-Klinkenstecker

Connection to XLR plug or to 6.3 mm jack

XLR-Stecker (Lötseite)

XLR plug (soldered side)

Klinke, symmetrisch

Jack, balanced

Klinke, asym.

Jack, unbal.
