Side 1/2

Stereo-Lautsprecher-

Schaltpult

Bitte lesen Sie diese Anleitung vor dem Be trieb gründlich

durch und heben Sie sie für ein späteres Nach lesen auf.

1 Verwendungsmöglichkeiten

An das Lautsprecher-Schaltpult lassen sich bis zu acht

Lautsprecherpaare (siehe Abbildung) an schließen und

einzeln oder in jeder gewünschten Kombination ein-

schalten. Es können Lautsprecher mit einer Impedanz

von 4 – 8 Ω verwendet werden. Mit dem Schaltpult

lässt sich eine Leis tung von bis zu 300 WMAX schalten.

2 Wichtige Hinweise für den Gebrauch

GVerwenden Sie das Gerät nur im Innenbereich und

schützen Sie es vor Tropf- und Spritzwasser, hoher

Luftfeuchtigkeit und Hitze (zulässiger Einsatztempe-

raturbereich 0 – 40 °C).

GVerwenden Sie für die Reinigung nur ein trockenes,

weiches Tuch, auf keinen Fall Chemikalien oder

Wasser.

GWird das Gerät zweckentfremdet, nicht fachgerecht

angeschlossen oder überlastet, kann keine Haftung

für daraus resultierende Sach- oder Personenschä-

den und keine Garantie für das Gerät übernommen

werden.

3 Inbetriebnahme

1) Bis zu acht Lautsprecher-Paare (Impedanz 4 – 8 Ω)

an die Klemmen SP1 – SP8 anschließen (siehe

Abb.). Dabei auf die richtige Polung achten, d. h.

die gekennzeichnete Ader der Lautsprecherkabel

im mer mit der entsprechenden roten Klemme ver-

binden. Außerdem die Stereokanäle nicht vertau-

schen, d. h. jeweils den linken Kanal immer mit dem

entsprechenden Klemmenpaar L+ / L

verbinden.

Soll das Gerät endgültig aus dem Betrieb ge-

nommen werden, übergeben Sie es zur um-

weltgerechten Entsorgung einem örtlichen

Recyclingbetrieb.

Vorsicht! Niemals 4-Ω-Lautsprecher, auch nicht

über das Schaltpult, an einen Verstärker mit einer

Ausgangsimpedanz von 8 Ω anschließen. Der Ver-

stärker kann beschädigt werden.

2) Die Signalquelle (Verstärker bzw. Receiver) nur

anschließen, wenn diese ausgeschaltet ist! Die

Lautsprecherausgänge der Signalquelle über Laut-

sprecherkabel mit den Klemmen AMP verbinden.

3) Alle angeschlossenen Geräte einschalten.

4) Mit den Schaltern „1“ bis „8“ alle gewünschten Laut-

sprecher einschalten (Position ON).

Durch die internen Schutzwiderstände ist immer

gewährleistet, dass die Gesamtimpedanz nicht un-

ter 4 Ω sinkt.

4 Technische Daten

Schaltleistung: . . . . . . . . . . 300 WMAX

Abmessungen: . . . . . . . . . 310 × 60 × 115 mm

Gewicht: . . . . . . . . . . . . . . 1 kg

Änderungen vorbehalten.

Stereo Speaker Switch Box

Please read these operating instructions carefully prior

to operating the speaker and keep them for later use.

1 Applications

The speaker switch box allows connection of up to

eight speaker pairs (see fig.) which can be switched on

individually or in any desired combination. It is possi-

ble to use speakers with an impedance of 4 – 8 Ω. The

switch box is able to handle a music power of up to

300 WMAX.

2 Important Notes

GThe unit is suitable for indoor use only. Protect it

against dripping water and splash water, high air hu-

midity, and heat (admissible ambient temperature

range 0 – 40 °C).

GFor cleaning only use a dry, soft cloth, never use

chemicals or water.

GNo guarantee claims for the unit and no liability for

any resulting personal damage or material damage

will be accepted if the unit is used for other purposes

than originally intended, if it is not correctly con-

nected, or if it is overloaded.

3 Setting into Operation

1) Connect up to eight speaker pairs (impedance

4 – 8 Ω) to the terminals SP1 – SP8 (see fig.). Ob-

serve the correct polarity, i. e. always connect the

coded core of the speaker cables to the corre -

spond ing red terminal. Furthermore, do not mix up

the stereo channels, i. e. in each case connect the

left channel always to the corresponding terminal

pair L+/L

2) Only connect the signal source (amplifier or re-

ceiver) if it is switched off! Connect the speaker out-

If the unit is to be put out of operation defini-

tively, take it to a local recycling plant for a

disposal which is not harmful to the environ-

ment.

Caution! Never connect 4 Ω speakers, not even via

the switch box, to an amplifier with an output imped -

ance of 8 Ω. The amplifier may be damaged.

puts of the signal source via speaker cables to the

terminals AMP.

3) Switch on all connected units.

4) Switch on all desired speakers with the switches “1”

to “8” (position ON).

Due to the internal protective resistors it is always

ensured that the total impedance does not fall be-

low 4 Ω.

4 Specifications

Music power: . . . . . . . . . . . 300 WMAX

Dimensions: . . . . . . . . . . . 310 × 60 × 115 mm

Weight: . . . . . . . . . . . . . . . 1 kg

Subject to technical modification.

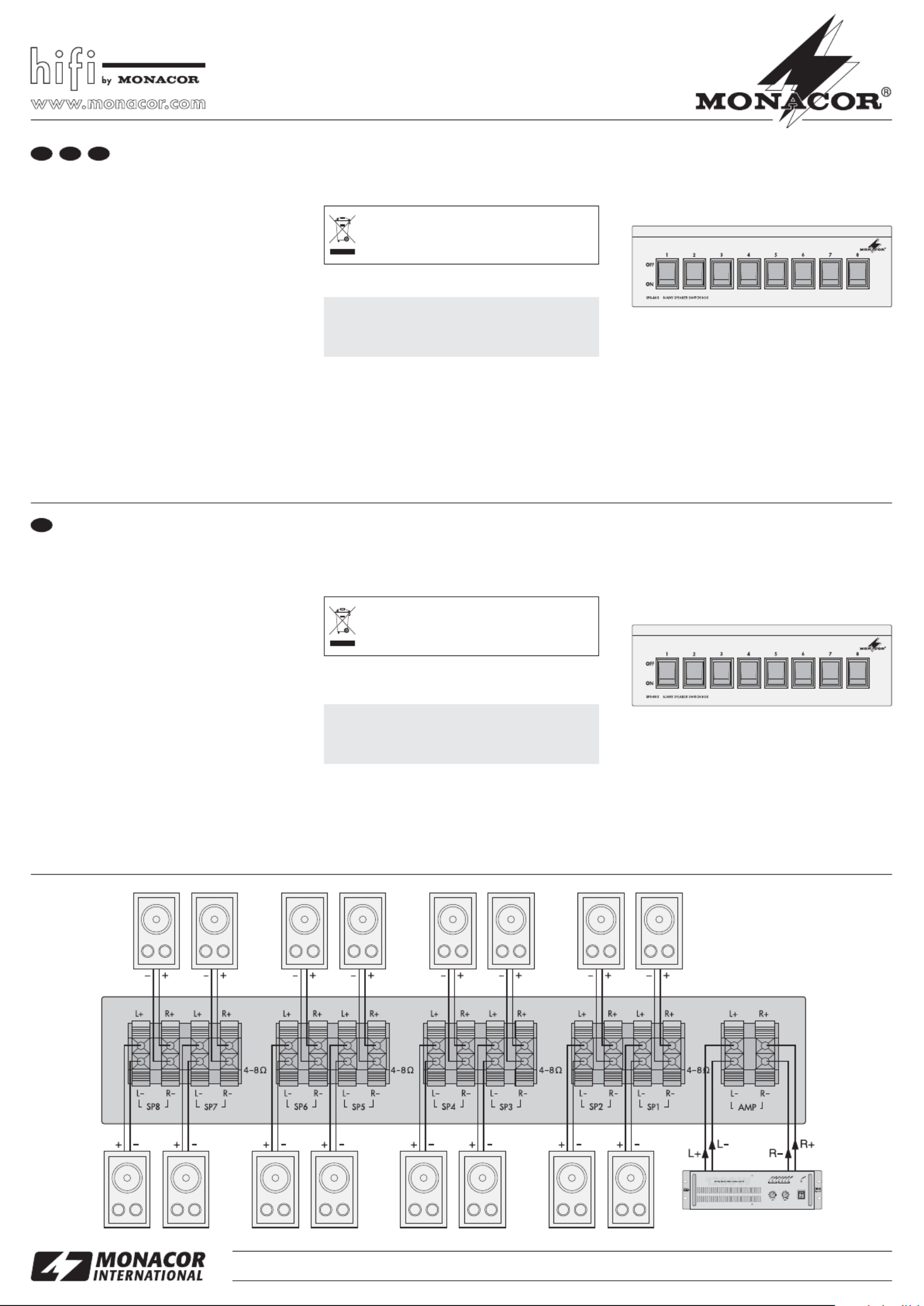

SPS-80S Best.-Nr. 21.1750

Lautsprecher L

Speakers L

Lautsprecher R

Speakers R

Verstärker

Amplifier

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

D A CH
