Farbkamera

Bitte lesen Sie diese Anleitung vor der Installation gründlich

durch und heben Sie sie für ein späteres Nachlesen auf.

1 Verwendungsmöglichkeiten

Die Kameras TVCCD-250SET (420 Linien Bildauflösung)

und TVCCD-252SET (520 Linien Bildauflösung) sind spe-

ziell für den Einsatz in Video-Überwachungsanlagen

(CCTV) konzipiert. Sie sind mit einem 8,5-mm-Bild sensor

(1 ⁄3″) und einem Objektiv variabler Brennweite (4 – 9 mm)

ausgestattet. Das robuste Kuppelgehäuse schützt vor

Wetter (Schutzart IP 66) und Vandalismus. Durch die flexi-

blen Möglichkeiten, das Objektiv auszurichten (3 Bewe-

gungsachsen), sind die Kameras auch für die Wandmon-

tage geeignet.

Die Kameras besitzen eine Verstärkungs regelung

(AGC), eine Ge genlichtkompensation, einen auto -

matischen Weißabgleich sowie einen automatischen elek-

tronischen Verschluss (Shutter) zur Be lichtungsregelung.

Bei Dunkel heit leuchten die 21 Infrarot-LEDs den Über-

wachungsbereich bis 15 m aus und die Kamera schaltet

auf Schwarzweißbetrieb um.

2 Wichtige Hinweise für den Gebrauch

Die Kamera entspricht allen relevanten Richtlinien der EU

und ist deshalb mit gekennzeichnet.

GSchützen Sie die Kamera vor extremen Tempera turen

(zulässige Einsatztemperatur

10 °C bis +50 °C).

GVerwenden Sie für die Reinigung keine aggressiven Rei-

nigungsmittel oder Chemikalien.

GWird die Kamera zweckentfremdet, nicht richtig ins talliert

oder nicht fachgerecht repariert, kann keine Haftung für

daraus resultierende Sach- oder Personenschäden und

keine Garantie für die Kamera über nommen werden.

3 Montage

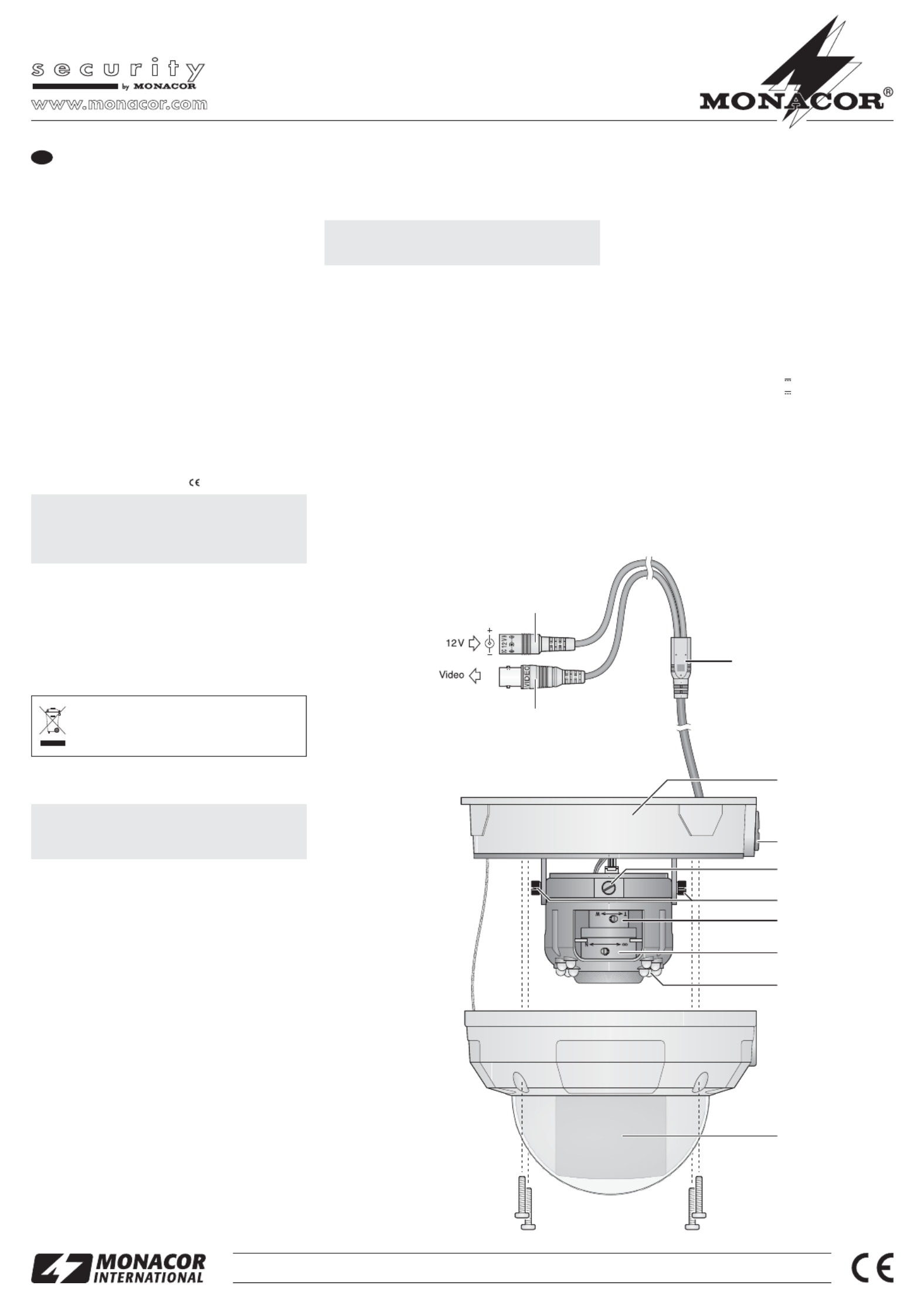

1) Die vier Schrauben an der Kuppel (11) mit dem beilie-

genden Schraubenschlüssel lösen und die Kuppel vom

Sockel (4) nehmen.

2) Um die optimale Montagestelle festzustellen, sollte ein

Probebetrieb erfolgen. Dazu die Kamera vorläufig in

Betrieb nehmen (Kap. 4).

3) An der Montagestelle drei Löcher für die Montage des

Sockels bohren. Den Sockel (4) mit geeignetem Mon-

tagematerial befestigen. Das Kabel kann, wenn es

nicht durch die Wand oder Decke geführt wird, alterna-

tiv durch den Kabeldurchlass, seitlich am Sockel,

gelegt werden. Dazu die Abdeckschraube (5) am

Kabeldurchlass entfernen. Den Kabeldurchlass gegen

das Eindringen von Feuchtigkeit schützen.

4) Nachdem alle Einstellungen vorgenommen sind, die

Kuppel auf den Sockel setzen und mit den vier Schrau-

ben befestigen. Dabei darauf achten, dass die Kamera

durch den Ausschnitt in der Sichtblende der Kuppel

blicken kann.

4 Kamera anschließen und ausrichten

1) Die BNC-Kupplung (2) über ein 75-Ω-Koaxialkabel mit

dem Videoeingang eines Monitors verbinden. Dabei

auf den korrekten 75-Ω-Abschluss am Monitor bzw. bei

einer Serienschaltung am letzten Monitor achten. Bei

einer Kabellänge von mehr als 100 m sollte zum Aus-

WICHTIG! Die Schutzfolie der Kuppel erst nach dem

Abschluss aller Arbeiten entfernen. Verschmutzungen

und Kratzer können bei eingeschalteten IR-LEDs Licht-

reflexionen an der Kuppel verursachen.

VORSICHT Blicken Sie beim Einrichten der Kamera

nicht aus der Nähe direkt in die eingeschalteten IR-LEDs

(10). Das Infrarotlicht kann zu einer Reizung der Augen

führen. Die IR-Strahlung liegt allerdings weit unterhalb

des Emissionsgrenzwertes und ist risikofrei eingestuft

nach EN 62471.

Soll die Kamera endgültig aus dem Betrieb ge-

nommen werden, übergeben Sie sie zur um-

weltgerechten Entsorgung einem örtlichen Re-

cyclingbetrieb.

gleich von Pegelverlusten durch das Kabel ein Video-

verstärker zwischen die Kamera und das lange Kabel

geschaltet werden.

2) An die Kupplung (1) ein stabilisiertes 12-V-Netz gerät mit

einer Dauerbelastbarkeit von min. 350 mA anschließen.

Es wird ein Kleinspannungsstecker 5,5/2,1 mm (Außen- /

Innendurchmesser) be nötigt. Un be dingt auf die richtige

Polung achten (Mittel kon takt = +).

3) Den Monitor einschalten und die Kamera durch Ver-

stellen ihrer Halterung optimal auf den Überwachungs-

bereich ausrichten. Dazu die beiden seitlichen Schrau-

ben (7) lösen, um die Kamera zu neigen und die

vordere Rändelschraube (6), um die Kamera in der

Halterung zu drehen. Zudem kann die Halterung im

Sockel gedreht werden. Stets darauf achten, dass die

Kabelverbindungen nicht gedehnt werden oder abrei-

ßen. Die Schrauben nach dem Ausrichten wieder fest-

drehen.

4) Mit dem Zoom-Einstellring (8) den Bildausschnitt ein-

stellen und mit dem Entfernungseinstellring (9) das

Bild scharf stellen. Der jeweilige Einstellhebel ist

gleichzeitig eine Feststellschraube und muss zuvor

gelöst und nach der Einstellung wieder festgedreht

werden.

Die Anschlüsse (1, 2) und der Kabelverteiler (3) sind

nicht wetterfest. Bei einer Außen installation müssen sie

entsprechend geschützt werden.

5 Technische Daten

Bildabtaster: . . . . . . . . . . . . . CCD-Chip, 8,5 mm ( 1⁄ ″)3

System: . . . . . . . . . . . . . . . . PAL/CCIR

Anzahl der Bildpunkte

TVCCD-250SET: . . . . . . . hor. 500 × vert. 582

TVCCD-252SET: . . . . . . . hor. 752 × vert. 582

Auflösung

TVCCD-250SET: . . . . . . . 420 Linien

TVCCD-252SET: . . . . . . . 520 Linien

Objektiv: . . . . . . . . . . . . . . . . 1 : 1,6 – 2,4/4 – 9 mm

LED-Reichweite: . . . . . . . . . 15 m

Mindestbeleuchtung: . . . . . . 0,2 lx (Farbbetrieb)

Signal/Rausch-Abstand: . . . > 48 dB

Videoausgang: . . . . . . . . . . . 1 Vss/75 Ω

Stromversorgung

TVCCD-250SET: . . . . . . . 12 V , 350 mA

TVCCD-252SET: . . . . . . . 12 V , 320 mA

Gehäuseschutzart: . . . . . . . . IP 66

Einsatztemperatur: . . . . . . . .

10 °C bis +50 °C

Abmessungen: . . . . . . . . . . . 145 mm × 90 mm∅

Gewicht: . . . . . . . . . . . . . . . . 1100 g

Änderungen vorbehalten.

TVCCD-250 SET Best.-Nr. 18.7020

TVCCD-252 SET Best.-Nr. 18.7030

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

D A CH

Colour Camera

Please read these operating instructions carefully prior to

installation and keep them for later reference.

1 Applications

The cameras TVCCD-250SET (420 lines resolution) and

TVCCD-252SET (520 lines resolution) are specially de -

signed for video surveillance systems (CCTV). They are

equipped with an 8.5 mm (1⁄3″) image sensor and a lens

with variable focal length (4 – 9 mm). The rugged dome

housing offers protection against weather (IP 66) and van-

dalism. Due to their flexible lens adjustment (3-axis rota-

tion), the cameras are also suitable for wall mounting.

The cameras feature an automatic gain control (AGC),

a backlight compensation, an automatic white balance and

an automatic electronic shutter for exposure control. When

darkness falls, the 21 IR LEDs illuminate the surveillance

zone up to 15 m and the camera switches to black-and-

white mode.

2 Important Notes

The camera corresponds to all relevant directives of the

EU and is therefore marked with .

GProtect the camera against extreme temperatures (ad-

missible ambient temperature range

10 °C to +50 °C).

GFor cleaning never use any aggressive detergents or

chemicals.

GNo guarantee claims for the camera and no liability for

any resulting personal damage or material damage will

be accepted if the camera is used for other purposes

than originally intended, if it is not correctly installed, or

if it is not repaired in an expert way.

3 Installation

1) Release the four screws of the dome (11) with the

wrench provided and remove the dome from the base

(4).

2) To find the optimum place of installation, a trial run is

recommended. For this purpose, put the camera into

operation provisionally (chapter 4).

3) At the place of installation, drill three holes for mount-

ing the base. Fasten the base (4) with suitable installa-

tion material. If the cable is not led through the wall or

ceiling, it may alternatively be led through the cable

outlet on the side of the base. For this purpose, remove

the cover screw (5) from the cable outlet. Seal the

cable outlet to prevent ingress of moisture.

4) After all adjustments have been made, put the dome on

the base and fasten it with the four screws. Make sure

that the camera is able to look through the cutout in the

mask of the dome.

4 Connecting and Aligning the Camera

1) Connect the BNC inline jack (2) via a 75 Ω coaxial

cable to the video input of a monitor. Observe the cor-

rect 75 Ω termination on the monitor or, in case of

series connection, on the last monitor. For a cable

length exceeding 100 m, it is recommended to insert a

video amplifier between the camera and the long cable

to compensate level loss caused by the cable.

IMPORTANT! Only remove the protective foil of the

dome after all works have been completed. Impurities

and scratches may cause light reflections at the dome

when the IR LEDs are lit.

CAUTION When setting up the camera, never look

directly into the lit IR LEDs (10) from a close range. The

infrared light may cause eye irritation. However, the

infrared radiation is far below the emission limit and rated

risk-free according to EN 62471.

If the camera is to be put out of operation defin-

itively, take it to a local recycling plant for a dis-

posal which will not be harmful to the environ-

ment.

2) Connect a regulated 12 V power supply unit with a min-

imum permanent rating of 350 mA to the jack (1). A low-

voltage plug of 5.5 / 2.1 mm (outside / inside diameter) is

required. Always observe the correct polarity (centre

contact = +).

3) Switch on the monitor. To optimally align the camera to

the surveillance zone, adjust its support. For this pur-

pose, release the two lateral screws (7) to tilt the cam-

era and the front knurled screw (6) to turn the camera

in its support. In addition, it will be possible to turn the

support in the base. Always make sure that the cable

connections are not stretched or torn off. After aligning,

fasten the screws again.

4) Adjust the image cutout with the zoom adjusting ring

(8) and a clear image with the distance adjusting ring

(9). The corresponding adjusting lever is also a locking

screw: Release it before adjusting and fasten it after-

wards.

The connectors (1, 2) and the cable distributor (3) are not

weatherproof. In case of outdoor installation, protect

them accordingly.

5 Specifications

Image sensor: . . . . . . . . . . . 8.5 mm ( 1⁄ ″) CCD chip3

System: . . . . . . . . . . . . . . . . PAL / CCIR

Number of pixels

TVCCD-250SET: . . . . . . . hor. 500 × vert. 582

TVCCD-252SET: . . . . . . . hor. 752 × vert. 582

Resolution

TVCCD-250SET: . . . . . . . 420 lines

TVCCD-252SET: . . . . . . . 520 lines

Lens: . . . . . . . . . . . . . . . . . . 1 : 1.6 – 2.4 / 4 – 9 mm

LED range: . . . . . . . . . . . . . . 15 m

Minimum illumination: . . . . . . 0.2 lx (colour mode)

S / N ratio: . . . . . . . . . . . . . . . > 48 dB

Video output: . . . . . . . . . . . . 1 Vpp / 75 Ω

Power supply

TVCCD-250SET: . . . . . . . 12 V , 350 mA

TVCCD-252SET: . . . . . . . 12 V , 320 mA

Protective class

of housing: . . . . . . . . . . . . . . IP 66

Ambient temperature: . . . . . .

10 °C to +50 °C

Dimensions: . . . . . . . . . . . . . 145 mm × 90 mm∅

Weight: . . . . . . . . . . . . . . . . . 1100 g

Subject to technical modification.

TVCCD-250 SET Order No. 18.7020

TVCCD-252 SET Order No. 18.7020

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany

Produkt Specifikationer

Mærke:	Monacor
Kategori:	Overvågningskamera
Model:	TVCCD-250SET

Har du brug for hjælp?

Hvis du har brug for hjælp til Monacor TVCCD-250SET stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Overvågningskamera Monacor Manualer

Monacor TVLCD-720COL Manual

2 September 2024

Monacor AHCAM-310DF Manual

15 August 2024

Monacor DMR-2860 Manual

14 August 2024

Monacor ELIP-2036DF Manual

13 August 2024

Monacor DMR-616 Manual

13 August 2024

Monacor ELAX-2812BPTZ Manual

13 August 2024

Monacor DMR-404 Manual

12 August 2024

Monacor DMR-250SET Manual

12 August 2024

Monacor DMR-1880 Manual

12 August 2024

Monacor AV-100CCD Manual

11 August 2024

Overvågningskamera Manualer

Nyeste Overvågningskamera Manualer

Elro CI5000 Manual

31 Juli 2025

Elro CZ40RIPS Manual

31 Juli 2025

FLIR ioi HD CB-5222 Manual

30 Juli 2025

Eufy Cam S3 Pro Manual

30 Juli 2025

Telycam Vision+ 4KN 30X Manual

30 Juli 2025

Marshall Electronics CV630-BI Manual

30 Juli 2025

Telycam Vision+ SE Manual

30 Juli 2025

FLIR Ariel CC-3405 Manual

29 Juli 2025

FLIR Ariel CM-3505 Manual

29 Juli 2025

Axis Q6355-LE Manual

29 Juli 2025
