o w n e r s m a n u a l
Silver series
monitoraudio.com 1
Contents
Contents 1
Introduction 2
Silver 1 3
Silver 2 3
Silver 6 3
Silver 8 3
Silver 10 3
Silver Centre 3
Silver FX 3
Setting Up 4
AV Positioning 4
Optimum AV Speaker Positioning 4
Silver FX Switch Configuration 5
2 Channel Positioning 7
Setting up the Silver FX 7
Fixing the Silver FX to a wall 8
Plinth Fixing 8
Grilles 8

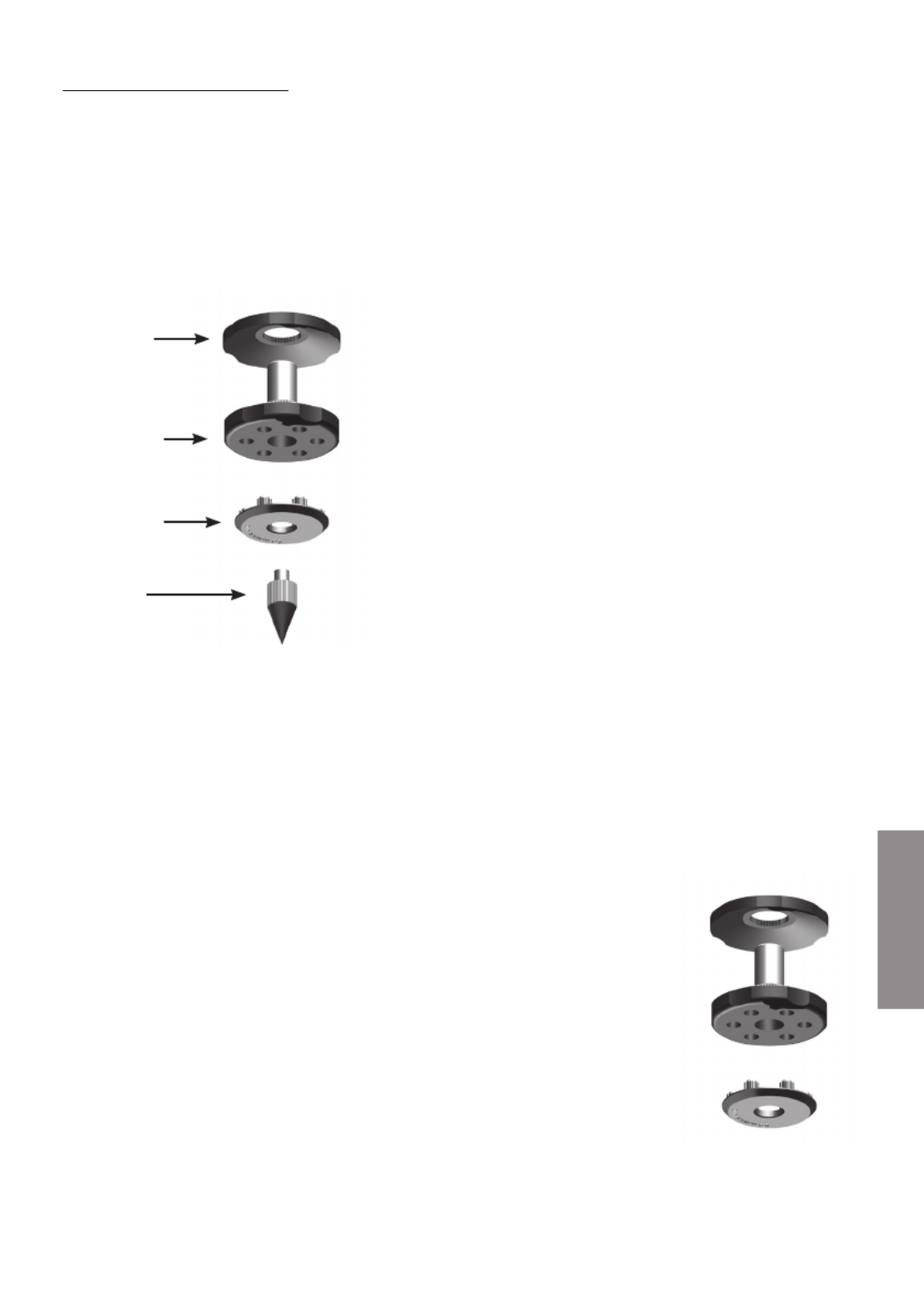

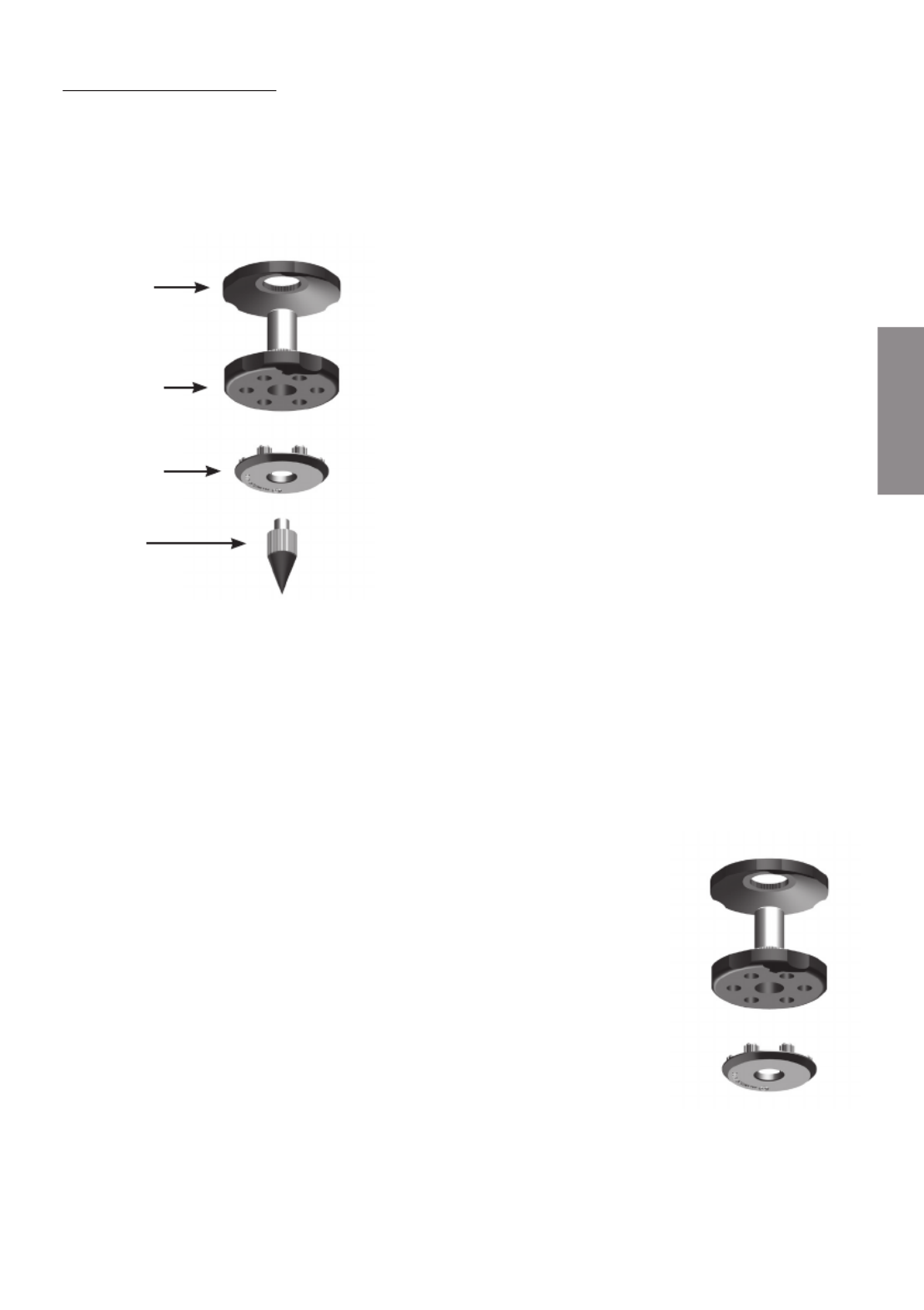

Spiked Foot 9
For Carpeted Floors 9
For Wooden/ Hard Floors 9
Connecting Speaker Cables 10
Bare Wire Connection 10
Single Wire 10
Banana Plugs 10
Bi-Wire/ Bi-Amp 10
Port bungs 11
Running In 11
Specifications 12
ENGLISH
Introduction
With the extraordinary success of RX as its blueprint, the latest Silver Series advances the art of
mid-market speaker development with new models and technologies. Features introduced by
the prestigious Platinum and Gold series speakers have been refined, and recent innovations in
driver engineering incorporated across an extended new Silver series. While the Silver 1, 2, 6,
centre and FX retain the form factor of their predecessors, the Silver 8 becomes a full three way
design, and new to the Silver family, the Silver 10 offers an up-scaled floor-standing format,
featuring twin 8” bass drivers for a deeper more dynamic and consistent response in larger
rooms.
New bass and mid-range drivers
Unlike conventional cones, which incorporate a centre aperture for the voice-coil, the dimpled
RST® (Rigid Surface Technology) C-CAM® cones deployed by the Silver Series take the form
of a continuous uninterrupted radiating dish having inherently greater strength and area. The
voice coil sits beneath and is coupled to a larger motor by an innovative, more efficient drive
assembly.
In addition, the Silver 8 and 10 models feature a newly developed 4” mid-range driver, operating
in its own damped and optimised enclosure to provide accurate mid frequencies. It features
a short voice coil ‘under-hung’ in relation to the magnetic gap to ensure that the coil remains
inside the gap at all times for significantly reduced modulation and extremely low distortion.
New tweeter
Distortion from air compression at the back of a tweeter dome has been eliminated by Silver’s
new 25mm C-CAM tweeter design, which vents into a large rear-loading chamber, producing
much lower resonance and better overall damping. The frequency response from the new
tweeter is more accurate at lower frequencies for a smoother more natural handover with
the mid/bass driver. Meanwhile high frequency extension has been improved and break-up
reduced by improvements in cone geometry and drive mechanism.
Other design features
The new Silver Series retains the single bolt-through driver fixings deployed by RX to reduce
cabinet colouration. Each bolt acts as a rigid brace, but also removes the need for conventional
driver fixings as well, effectively decoupling the driver and front baffle to eliminate a further
source of resonance.
NOTE: Should this bolt become loose over time, or has worked loose during transit,
then please use the supplied hex key to tighten the bolt back up. This only needs to
be a quarter turn on after the strain has been taken by the bolt.
Evolving from Platinum, Monitor Audio’s HiVe port technology is incorporated on all but Centre,
FX and W12 subwoofer models. HiVe uses a straight rifled design to accelerate air flow and
reduce turbulence for clean powerful bass and superior transient response. Polypropylene film
capacitors, air core and laminated steel core inductors have been utilised in the crossovers
to maintain the best possible signal integrity. All models in the new Silver Series offer higher
sensitivity, reduced distortion and higher impedance than their predecessors, ensuring a wider
choice of partnering equipment.
Silver Series2
monitoraudio.com 3
Silver 1
The compact new Silver 1 features a single 6” C-CAM® bass/mid-range driver featuring dimpled
RST cone technology in a classic two-way monitor configuration. High output and dynamic
delivery make the Silver 1 an ideal choice for small to medium rooms in two-channel stereo or
multi-channel cinema systems.
Silver 2
The Silver 2 features a powerful 8” C-CAM, RST bass/mid driver in a compact two-way stand
mount design. Higher overall efficiency and driver size delivers excellent dynamic headroom
with the extended bass normally associated with floor-standing models. Exceptional resolution
combined with high output and remarkable dynamic delivery mean that the Silver 2 is suitable
for medium to large rooms in two-channel stereo or multi-channel cinema systems.
Silver 6
The Silver 6 incorporates a 6” C-CAM, RST bass driver and 6” C-CAM RST bass/mid driver in a
2.5 way system configuration. The drivers are housed in separate acoustic chambers within the
enclosure design to provide differential tuning for higher efficiency and enhanced low frequency
extension. Excellent dynamics combined with a naturally rhythmic sonic character and tight,
controlled bass make the Silver 6 an outstanding communicator of music and film audio.
Silver 8
The Silver 8 has a new three-way design featuring Silver’s 4” C-CAM, RST mid-range driver
flanked by long-throw C-CAM, RST 6” bass drivers. Introduced for Silver, this specialised
configuration is optimised for greater accuracy over a critical frequency band to deliver
superb mid-range focus and precision as well as extended bass. A taller, shallower cabinet
and improved damping allows for greater room position flexibility, while higher sensitivity and
impedance make the Silver 8 easier to drive for room-filling dynamics, even in larger spaces.
Silver 10
Silver 10 is a completely new model introduction, comprising a three-way configuration in a
large floor-standing tower system. For Silver 10 the 4” C-CAM, RST mid-range driver is flanked
by 8” C-CAM, RST long-throw bass drivers. The acoustic design is similar to the Silver 8 but
the enhanced driver size means that the 10 is equipped to energise the largest of rooms with
naturally explicit wideband audio from music and film sources.
Silver Centre
The compact Silver Centre features twin 6” C-CAM, RST bass/mid-range drivers in a familiar
Mid - Tweeter - Mid array. The Silver Centre has been tuned to match the tonal character of its
Silver range mates for a seamless front sound stage in multi-channel applications.
Silver FX
The discreetly profiled angled baffle design of the new Silver FX surround speaker incorporates a
single front-mounted 6” C-CAM, RST bass/mid driver and twin side-mounted C-CAM tweeters.
It can be flush-mounted on side or rear walls and its dispersion characteristics changed at the
flick of a switch for di-pole or bi-pole operation.
ENGLISH
Setting Up
AV Positioning

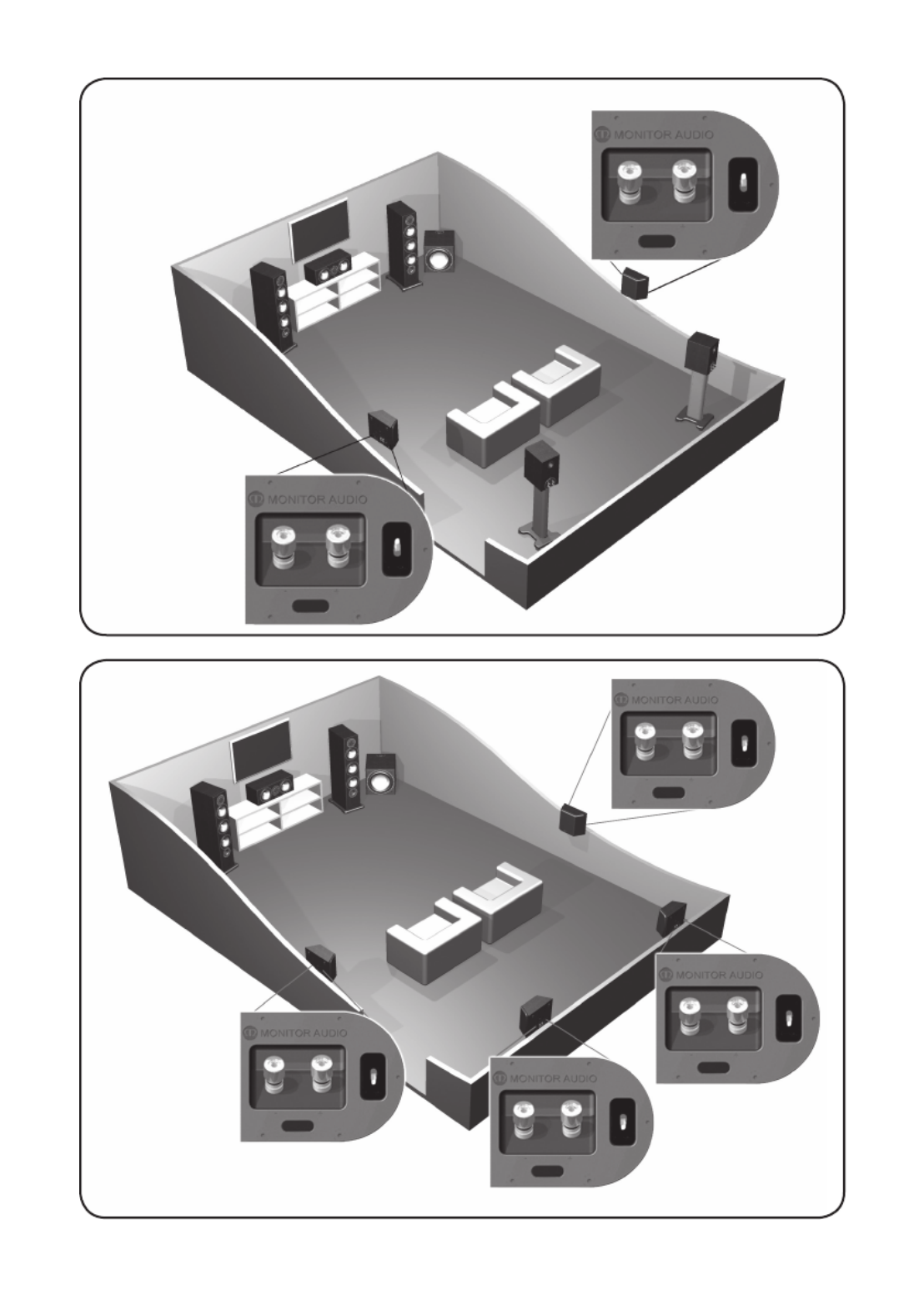

The illustrations on the following pages show optimal positioning and some suggested room
layouts for AV applications. For advice on configuring a 2 channel system, refer to page 7.
The front, and in some cases rear, floor standing and stand mount speakers should be
positioned approx 6 - 9 feet apart (1.8m - 2.5m) and start with them about 10 inches
(25cm) from the wall.
If, when playing music, the sound is too bass heavy or there is bass boom from the room,
then move them slightly further away from the rear/ side walls. If this is not possible, then
try the supplied port bungs (not included in the Silver FX or Centre). Refer to Page 11.
The Centre should be positioned so that it is pointing at you in your viewing position, and
at approximate ear height. If it is below or above ear height, use some rubber feet (small
feet supplied) to angle it slightly.
The FX’s should be positioned in accordance with the below illustrations and approx 2
feet (60cm) above ear height when in your listening position. Refer to page 7 for further
information.

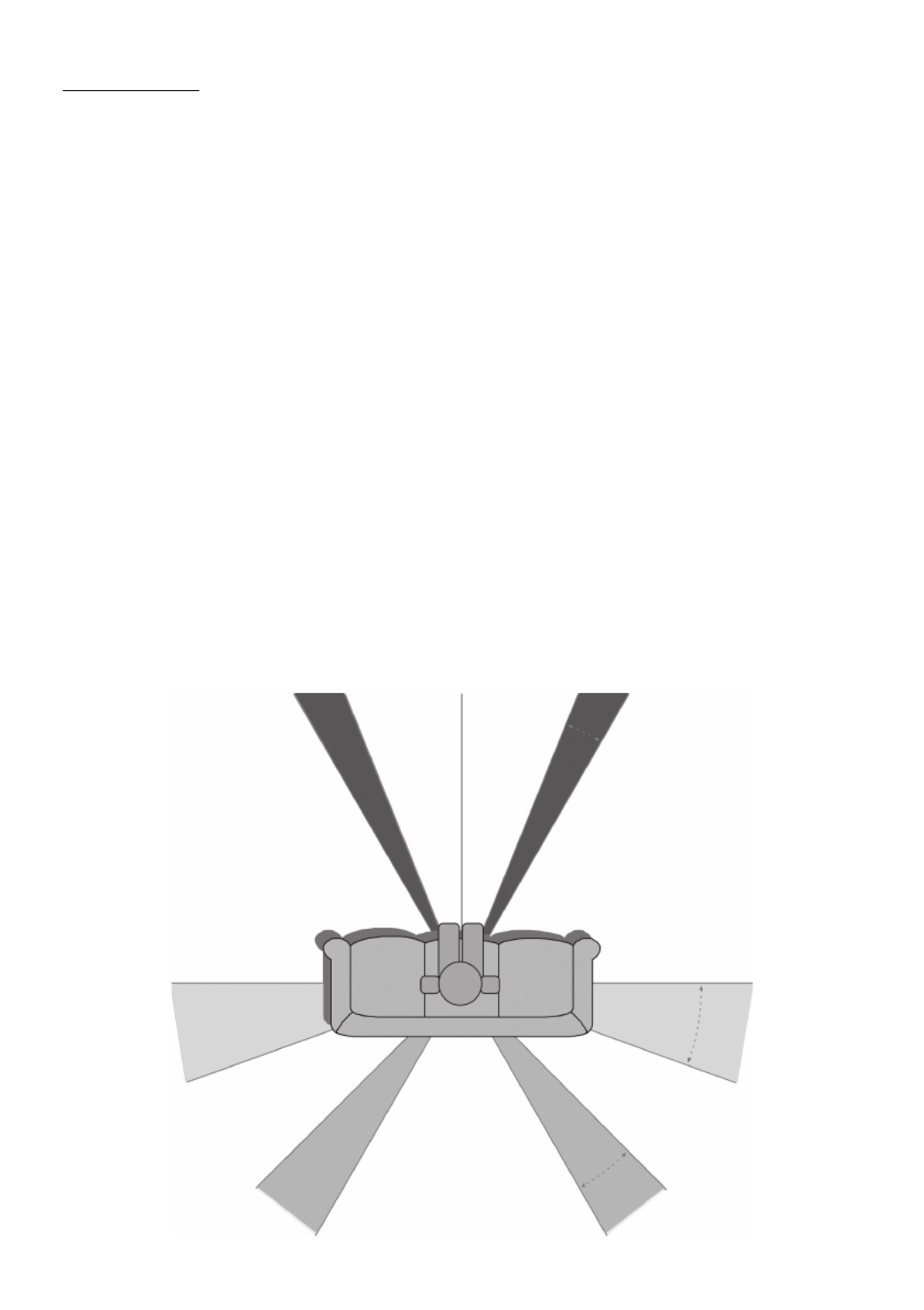

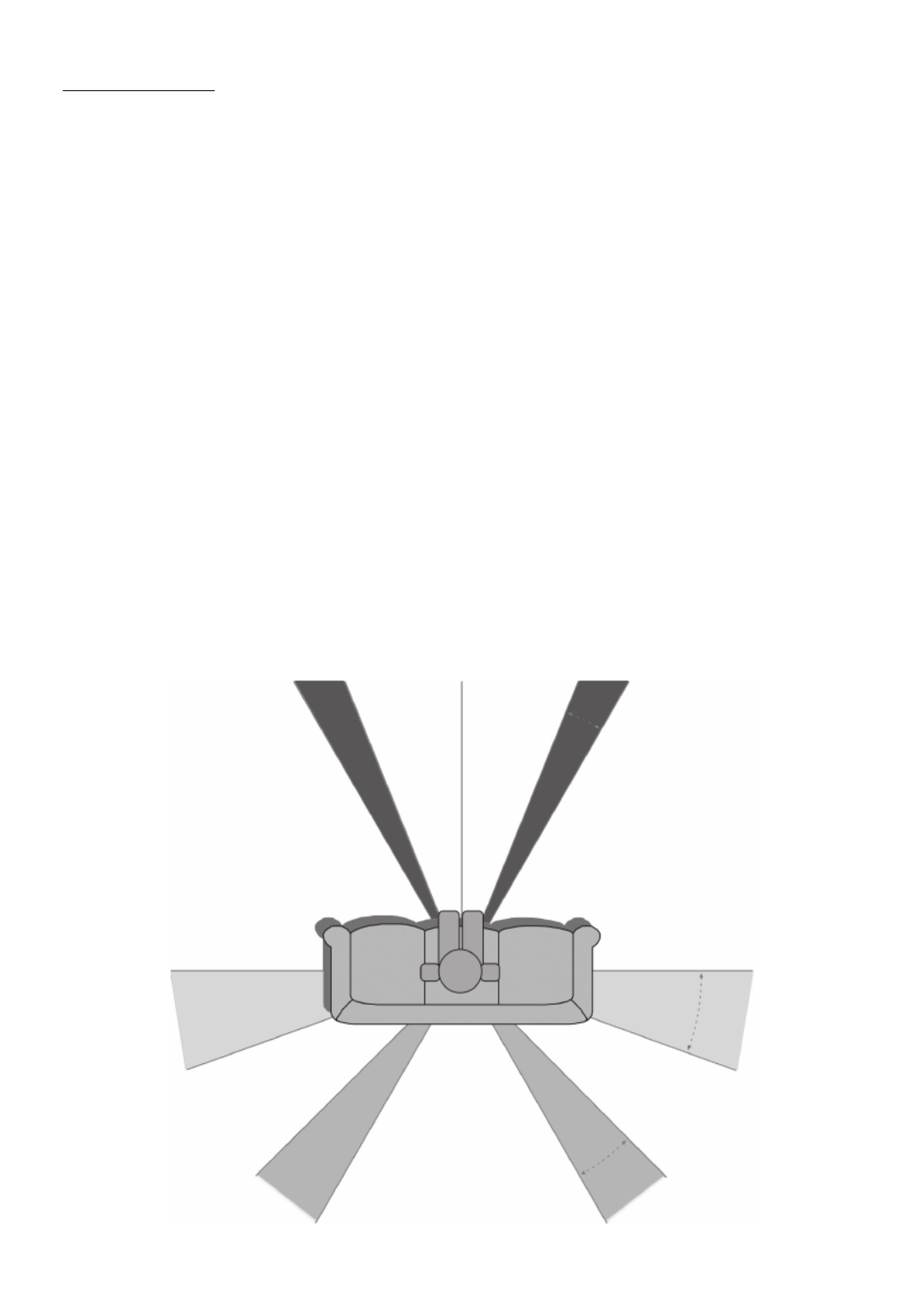

Optimum AV Speaker Positioning
22°
0°
30°
90°
110°
135°
150°
Centre
Left Right
Surround
Right
Surround
Left
Rear
Surround Left
Rear
Surround Right
Silver Series4
Di-Pole
Bi-Pole
LEFT
Di-Pole
Bi-Pole
RIGHT
Di-Pole
Bi-Pole
LEFT
Di-Pole
Bi-Pole
RIGHT
monitoraudio.com 5

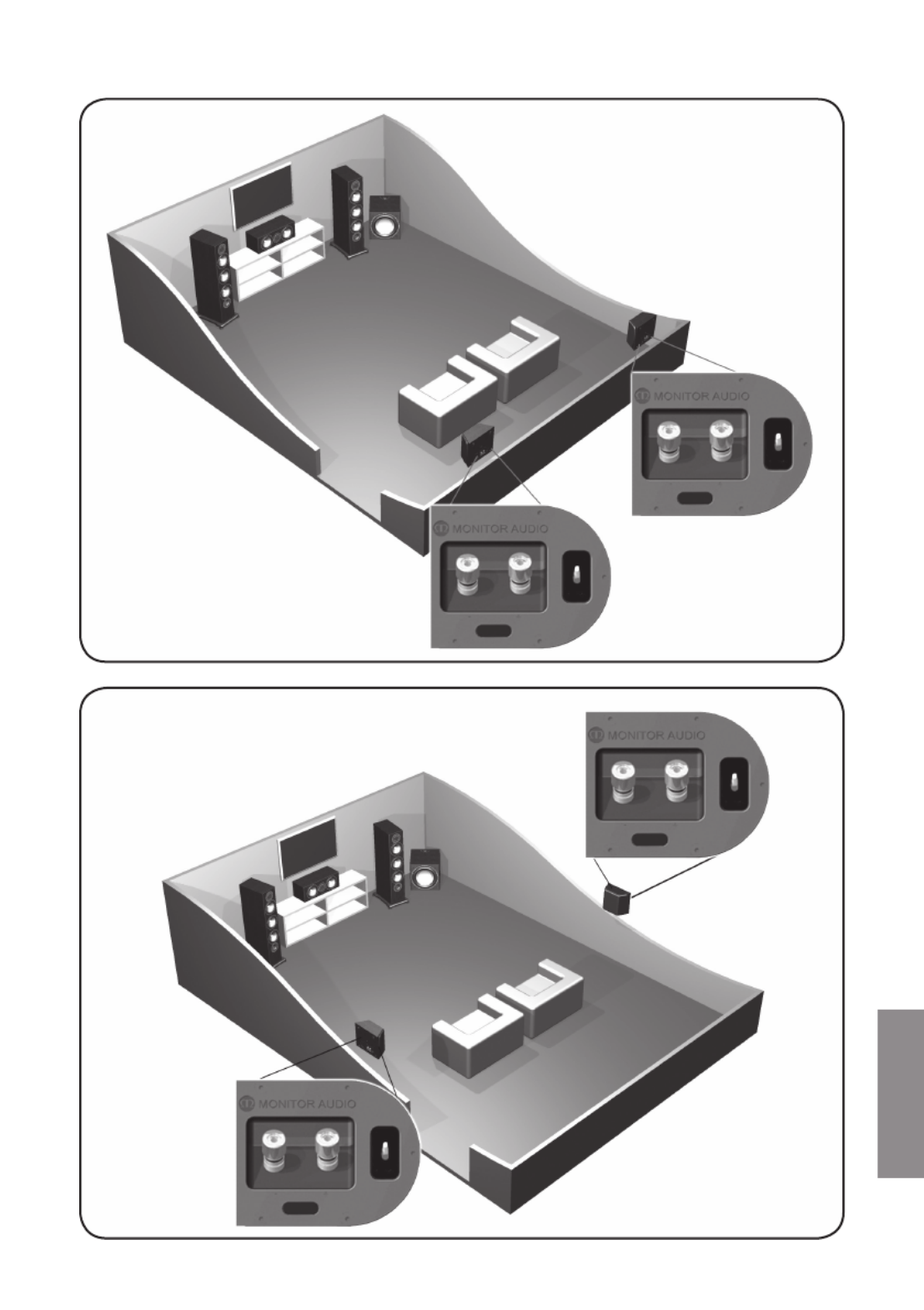

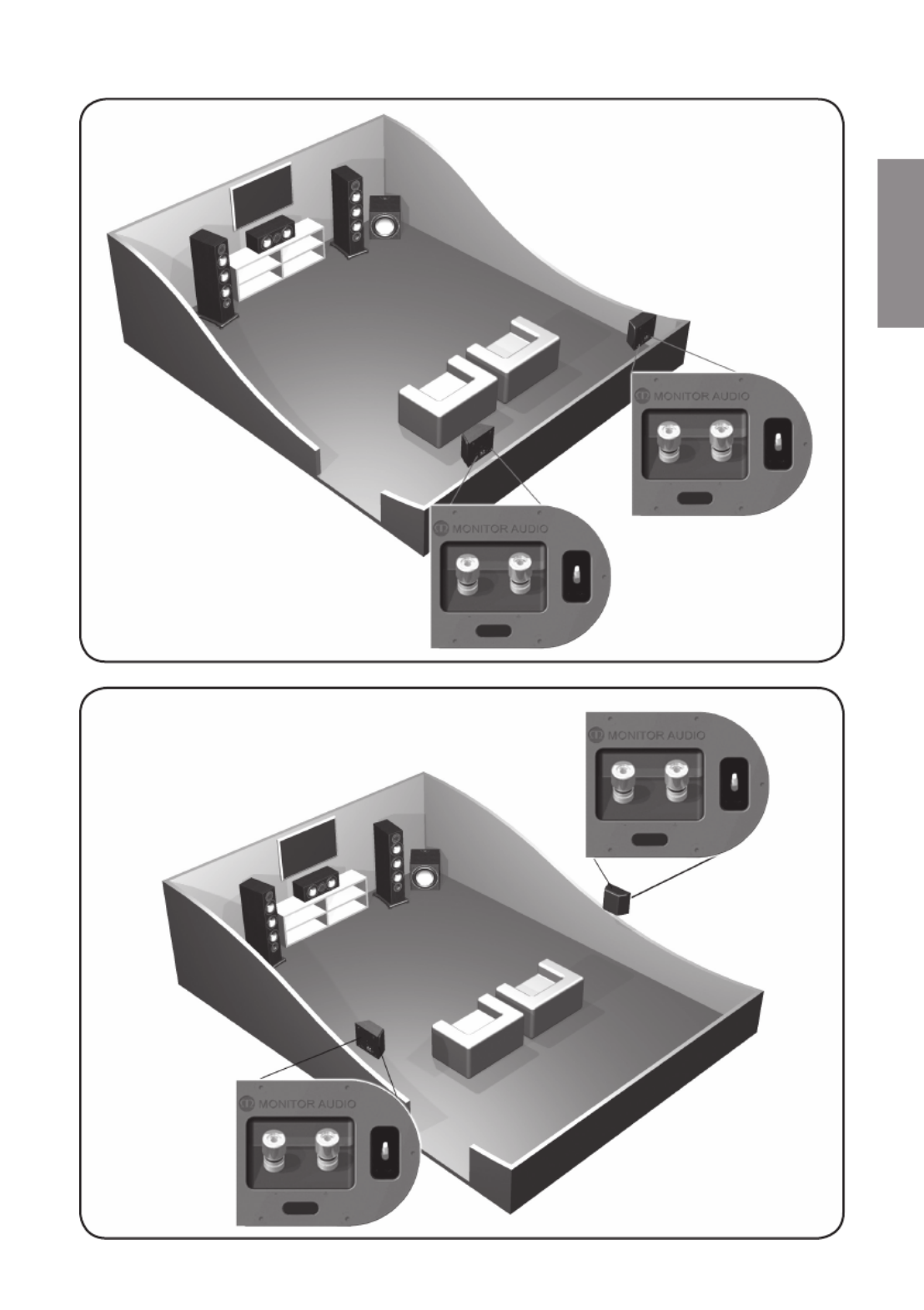

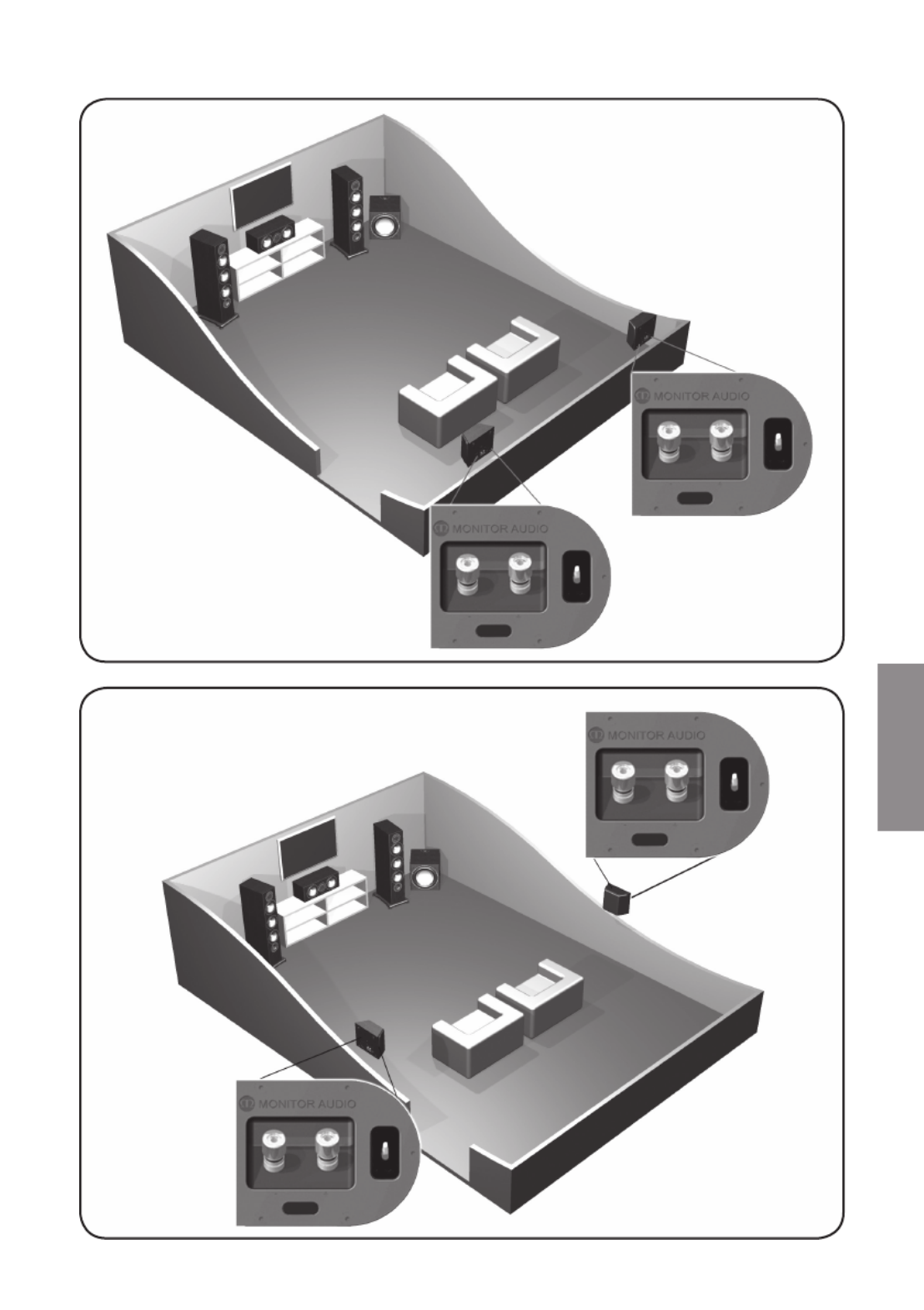

Silver FX Switch Configuration
ENGLISH
Di-Pole
Bi-Pole
RIGHT
Di-Pole
Bi-Pole
LEFT
Di-Pole
Bi-Pole
RIGHT
Di-Pole
Bi-Pole
RIGHT
Di-Pole
Bi-Pole
LEFT
Di-Pole
Bi-Pole
LEFT
Silver Series6
2 Channel Positioning
For use in a 2 channel system, the listening position and the loudspeakers should
form an equilateral triangle. The speakers should be positioned approximately 6 - 10
feet (1.8 - 3m) apart. They ideally need to be between 8 - 18 inches (20 - 45cm) away
from the rear and 3 feet (1m) from the side walls.
Experimentation is strongly advised when initially setting up your speakers, as
environments and personal preference differ with each installation. If there is not
enough bass, for example, then try moving your speakers closer to a wall. The
opposite, if there is too much bass. Also see the information on page 11 referring to
Port Bungs. If you are losing stereo imaging, try ‘toeing’ them in slightly. The sound
should appear to originate from the centre point between the speakers, not the actual
speakers themselves.
Setting up the Silver FX
NOTE: When using 2 pairs of Silver FX’s in a 7.1 system, you need to use the
Right speaker for the rear surround left and the Left speaker for the rear surround
right. This is because of the tweeter phasing.
The Silver FX’s are paired, but specifically, right hand and left hand units. Of which
both can be configured to bi-pole (normal operation) or di-pole modes. The factory
setting is bi-pole.
In bi-pole mode, all speaker units (mid/bass unit and tweeters) are in phase. This
feature is designed for when the FX is set up as a rear/surround speaker in a typical
5.1 channel system, or alternatively in a 7.1 channel system without a second pair of
FX’s for rear/ surround duties.
In di-pole mode, the rear firing tweeters are out of phase with the other tweeter and
mid/bass unit. It is best to implement this configuration when using the two pairs FX’s
as part of a 7.1 channel system, with the FX’s taking up positions on the side and rear
walls. Please note that the FX’s are left and right handed. This is not an issue when
used in bi-pole mode. It is essential that they are positioned correctly if used in a 7.1
channel system. Please refer to the positioning section on page 4.
NOTE: Before changing your FX’s from bi-pole mode to di-pole mode,
please ensure that the speaker wires are disconnected from your
loudspeakers. This helps to protect your amplifier.
monitoraudio.com 7
ENGLISH
monitoraudio.com 11
Port bungs
WARNING: Care must be taken not to insert the port bungs too far into the
port, as this may result in the foam bung being lost inside the cabinet.
If the loudspeaker is to be installed in a small room, typically 9 sqM ( 80 sqFT), or
a room known to reproduce accentuated bass response, it may be desirable to
fit port bungs. However, experimentation is recommended with positioning of the
loudspeaker in the room prior to fitting. To optimise a loudspeakers performance,
ensure it is not positioned too close to a wall or near the corners of a room (refer to
the suggestions on pages 4 and 7).
If room aesthetics or layout predetermine speaker positioning, or experiencing the
presence of accentuated bass, please move on and read point 1 for the Silver 1 and
2 and point 2 for the Silver 6, 8 and 10.
1. Where bookshelf/ stand-mount speakers (Silver 1 & 2) are to be sited in close
proximity of less than 8 inches/ 20cm to a rear wall (such as on a bookshelf,
positioned in a cabinet or on a stand close to a wall), we recommend fitting port
bungs to the ports. This will reduce the bass ‘boom’ and assist the loudspeakers
to reproduce their best performance under these environmental conditions.
2. Where floor-standing loudspeakers (Silver 6, 8 & 10) are to be sited in close
proximity of less than 18 inches/ 45cm to a rear wall, we recommend fitting the
port bungs. This will reduce the bass ‘boom’ and assist the loudspeakers to
reproduce their best performance under these environmental conditions.
What is Bass Boom?
Bass ‘Boom’ (sometimes termed as overhang) is generally caused when bass energy
from the loudspeaker ‘excites’ room modes and causes an accentuation at a particular
frequency, or number of frequencies
When fitting port bungs the overall bass extension will not be reduced, however bass
energy/ output around the port tuning frequency will be reduced. This has the effect
of reducing bass ‘boom’ while increasing bass clarity and apparent agility.
Experimentation is highly recommended.
Running In
The speakers will require a level of “running in” before they have reached the
optimum. The running in process for the Silver Series will be approximately 60 - 70
hours of playback. During the running in process, it is recommended not to push the
loudspeakers to high levels as this can cause damage to them. During this time, you
will notice the sound open up and become clearer, tighter and a lot more controlled.
ENGLISH
ENGLISH
Monitor Audio Ltd.
24 Brook Road
Rayleigh, Essex
SS6 7XJ
England
Tel: +44 (0)1268 740580
Fax: +44 (0)1268 740589
Email: info@monitoraudio.co.uk
monitoraudio.com
Designed and Engineered in the
United Kingdom, made in China
© 2013. Version 1
m a n u e l u t i l i s a t e u r
Silver10
Silver
Silver series
Silver Series14
Silver Series16
Introduction
L'extraordinaire succès rencontré par la série Silver avec les modèles RX nous permet d'avancer
dans l'art du développement d'enceintes destinées au marché intermédiaire et de lancer de
nouveaux modèles équipés des dernières technologies. Les caractéristiques des enceintes
des prestigieuses séries Platinum et Gold ont été perfectionnées et les récentes innovations
en matière de haut-parleur ont été intégrées sur l'intégralité de la nouvelle série Silver. Les
enceintes Silver 1, 2, 6, Centre et FX conservent la forme de leurs prédécesseurs tandis que la
Silver 8 opte pour un aspect à trois voies. Dernière arrivée dans la famille Silver, la Silver 10 offre
une fixation au sol de qualité supérieure et comprend deux haut-parleurs de graves 8” pour une
dynamique profonde et élevée alliée à une réponse constante dans les grandes pièces.
Nouveaux haut-parleurs medium-grave
Contrairement aux cônes conventionnels qui intègrent une ouverture centrale pour la bobine
vocale, les cônes C-CAM® intègrent la technologie RST® (Technologie à surface rigide) et cela
sur toute la série Silver. L'aspect du saladier de cette série offre à la fois robustesse et pureté. La
bobine vocale, située en bas, est associée à un moteur plus imposant grâce à un mécanisme
d'assemblage innovant et efficace.
De plus, les modèles Silver 8 et 10 intègrent un nouveau haut-parleur de 4" entièrement nouveau
opérant sans son propre cabinet optimisé pour un amortissement idéal et une meilleure clarté
dans le medium. Ce haut-parleur est équipé d'une petite bobine vocale fixée par le bas et liée à
un entrefer magnétique. La bobine reste ainsi dans cet entrefer en permanence pour offrir une
modulation réduite et une distorsion extrêmement faible.
Nouveau tweeter
La distorsion liée à la compression de l'air à l'arrière du dôme de tweeter a été supprimée
grâce à la conception entièrement repensée du tweeter C-CAM 25 mm de la série Silver. La
distorsion est ainsi ventilée dans une chambre arrière de grande taille pour offrir une résonance
considérablement réduite et un meilleur amortissement. La réponse en fréquence du nouveau
tweeter est plus précise à des basses fréquences pour une transition plus harmonieuse et
naturelle avec le haut-parleur medium/grave. Le prolongement des hautes fréquences a été
amélioré et les bris de son réduits grâce aux améliorations apportées à la géométrie du cône
et au mécanisme du haut-parleur.
Autres caractéristiques de conception
La nouvelle série Silver conserve la fixation de haut-parleur à une seule vis traversante « single
bolt-through » intégrée au RX afin de réduire la coloration au cabinet. Chaque vis agit comme
un bras rigide et permet également de se passer des fixations de haut-parleurs traditionnelles.
Ainsi, le découplage du haut-parleur et de l'enceinte frontale est plus efficace et toute source
éventuelle de résonance est éliminée.
REMARQUE : Si cette vis se desserre au fil du temps ou si elle a été desserrée pendant
le transport, veuillez utiliser la clé hexagonale fournie pour resserrer la vis. Un quart de
tout suffit une fois que la vis n'a plus de contrainte.
Suivant l'évolution de la série Platinum, la technologie de port HiVe de Monitor Audio est
désormais intégrée à toute la série Silver, à l'exception des modèles Centre, FX et du caisson
de graves W12. La technologie HiVe utilise un design rectiligne strié pour accélérer le débit
d'air et réduire les turbulences résultant en des basses rapides et puissantes couplées avec
une réponse transitoire inégalée. Des composants de haute qualité tels que les condensateurs
à film polypropylène et selfs à noyau en acier laminé ont été utilisés dans le crossover pour
conserver une intégrité de signal optimale. Tous les modèles de la nouvelle série Silver offrent
une sensibilité supérieure, une distorsion réduite au maximum et une impédance plus élevée
que leurs prédécesseurs, assurant ainsi un choix d'équipement plus large.
monitoraudio.com 17
Silver 1
La nouvelle enceinte compacte Silver 1 comprend un haut-parleur de medium-grave à cône
C-CAM® 6" avec technologie RST intégrée dans une configuration classique à deux voies. La Silver
1 délivre une puissance impressionnante et un rendu clair idéal pour les pièces de petite à moyenne
taille équipées de systèmes stéréo à deux canaux ou d'un home cinéma à canaux multiples.
Silver 2
La Silver 2 comprend un puissant haut-parleur medium-grave C-CAM 8" à technologie RST
dans une structure compacte sur pied à deux voies. Dotée d'un haut-parleur plus grand et
d'une efficacité supérieure, la Silver 2 délivre des basses dynamiques et étendues. Laissez-
vous tenter par cette enceinte et associez-la à des modèles au sol pour un rendu encore plus
efficace. Une résolution exceptionnelle alliée à une bande passante élevée et une dynamique
remarquable font que la Silver 2 est la solution idéale pour les pièces de taille moyenne à grande
équipées de systèmes stéréo à deux canaux ou d'un home cinéma à canaux multiples.
Silver 6
La Silver 6 comprend un haut-parleur de graves C-CAM 6" et un haut-parleur medium-grave
C-CAM 6" équipés de la technologie RST dans une configuration à deux voies et demi très
équilibrée. Les haut-parleurs sont logés dans des chambres acoustiques séparées au sein du
cabinet afin d'offrir un réglage différentiel pour une efficacité accrue et des basses fréquences
optimales. Une dynamique excellente combinée à un caractère acoustique naturel et à des
basses claires et précises font que la Silver 6 offre une reproduction sonore exceptionnelle aussi
bien pour ma musique que pour les films.
Silver 8
La nouvelle structure de l'enceinte Silver 8 trois voies intègre un haut-parleur medium-grave
C-CAM 4" accompagné de haut-parleurs de graves longue portée C-CAM 6”, tous équipés de la
technologie RST. Spécialement conçue pour la série Silver, cette configuration offre une meilleure
clarté et une bande de fréquences plus large pour délivrer une précision de medium exceptionnelle
et des basses étendues. Ce cabinet à la fois grand et mince doté d'un meilleur amortissement est
très facile à positionner. Son impédance élevée et sa sensibilité accrue font que les dynamiques
de la Silver 8 occupent parfaitement l'espace, même dans les grandes pièces.
Silver 10
La Silver 10 est la toute nouvelle enceinte de la série Silver. Elle est dotée d'une configuration
trois vois dans un grand cabinet élégant. Elle est équipée d'un haut-parleur medium C-CAM
4" accompagné de haut-parleurs de graves longues portée C-CAM 8", tous équipés de la
technologie RST. La structure acoustique est semblable à celle de la Silver 8 mais la taille plus
importante du haut-parleur de la Silver 10 permet de dynamiser les pièces les plus grandes
grâce à sa large bande passante naturelle et offre une reproduction sonore exceptionnelle aussi
bien pour la musique que pour les films.
Silver Centre
L'enceinte compacte Silver Centre comprend deux haut-parleurs de medium-grave C-CAM 6"
à technologie RST dans une configuration classique : Medium - Tweeter - Medium. La Silver
Centre a été conçue pour être appariée acoustiquement avec les autres enceintes de la gamme
Silver afin d'obtenir une écoute cohérente de devant à l'arrière de la scène avec les applications
à canaux multiples.
Silver FX
La structure discrète et élégamment profilée de la nouvelle enceinte surround Silver FX intègre
un haut-parleur frontal C-CAM 6" à technologie RST et deux tweeters C-CAM latéraux. Cette
enceinte peut être placée sur le côté ou à l'arrière des murs et ses caractéristiques de dispersion
sont très facilement modifiables car les modes di-pole/ bi-pole sont sélectionnables depuis un
simple interrupteur.
FRANCAIS
monitoraudio.com 19
Di-pole
Bi-pole
GAUCHE
Di-pole
Bi-pole
DROIT
Di-pole
Bi-pole
GAUCHE
Di-pole
Bi-pole
DROIT
Configuration du commutateur Silver FX
FRANCAIS
monitoraudio.com 21
Positionnement à 2 canaux
Pour une utilisation dans un système à deux canaux, la position d'écoute et les haut-
parleurs doivent former un triangle équilatéral. Les haut-parleurs doivent être situés
à environ 1,8 - 3 m d'écart. Idéalement, ils doivent être placés à 20 - 45 cm de
l'enceinte arrière et à 1 m des murs latéraux.
Il est fortement conseillé d'effectuer des essais lorsque vous installez vos haut-
parleurs. L'environnement et les préférences personnelles changent en fonction de
l'installation. Par exemple, si vous trouvez que les basses ne sont pas assez présentes,
rapprochez légèrement les haut-parleurs du mur. Effectuez l'opération inverse si les
basses sont trop présentes. Consultez également les informations sur la page 11
concernant les bouchons de port. Si vous perdez l'image stéréo, essayez de les
enfoncer très légèrement. Le son doit donner l'impression de partir du point central
entre les haut-parleurs et non des haut-parleurs eux-mêmes.
Installation du Silver FX
REMARQUE : Lorsque vous utilisez deux paires de Silver FX dans un système
7.1, vous devez utiliser le haut-parleur droit pour le surround arrière gauche et
le haut-parleur gauche pour le surround arrière droit. Cela est dû à la mise en
phase des tweeters.
Les Silver viennent par paire mais il faut bien distinguer le haut-parleur droit du
gauche. Les deux haut-parleurs peuvent configurés en mode bi-pole (mode normal)
ou di-pole. Par défaut, le mode bi-pole est activé.
EN mode bi-pole, tous les haut-parleurs (medium/grave et tweeters) sont en phase.
Ce paramètre est destiné à une installation du FX en tant que haut-parleur arrière/
surround dans un système 5.1 classique ou 7.1 sans la seconde paire d'enceintes FX
pour les fonctionnalités arrière/ surround.
En mode di-pole, les tweeters orientés vers l'arrière ne sont pas en phase avec l'autre
tweeter et le haut-parleur medium/grave. Il est conseillé d'utiliser cette configuration
avec deux paires d'enceintes FX dans un système 7.1 dans lequel les FX sont placées
sur le côté et à l'arrière des murs. Veuillez noter que l'on distingue le haut-parleur
droit du gauche avec le modèle FX. Cela n'a pas d'importance en mode bi-pole. Le
bon positionnement des haut-parleurs est primordial dans un système 7.1. Veuillez
consulter la section sur le positionnement en page 4.
REMARQUE : Avant de basculer votre FX du mode bi-pole vers le
mode di-pole, assurez-vous que les câbles ne sont pas connectés aux
haut-parleurs. Cela permet de protéger l'amplificateur.
FRANCAIS
Silver Series22
Installation de l'enceinte FX à un mur.
ATTENTION : Vous devez déterminer l'emplacement exact de la Silver FX
et vérifier la structure du mur. Pour des raisons de sécurité, si vous n'êtes
pas certain de votre capacité à fixer correctement et en toute sécurité les
enceintes à un mur, n'essayez pas de le faire vous-même. Faites appel aux
services d'un professionnel qualifié et compétent.
ATTENTION : Vérifiez qu'aucune canalisation ou câble électrique passe
derrière l'endroit où vous installerez les fixations murales. Travaillez étape par
étape et évitez de laisser traîner les câbles.
Les vis et chevilles murales ne sont pas fournies avec l'enceinte FX. Veuillez utiliser
des fixations adaptées au type de construction du mur où vous fixerez la FX.
Pour fixer votre FX au mur, nous vous conseillons d'utiliser le modèle de fixation murale
fournie dans le carton d'emballage.
Fixation du socle
Pour modèles à poser au sol uniquement
Les modèles Silver 6, 8 et 10 sont livrés avec des socles pour une stabilité accrue
et réponse acoustique optimale. Utilisez les boulons M10 pour sécuriser les socles
au sol. Si l'espace est restreint, il n'est pas primordial d'installer les socles. Si vous
choisissez de ne pas utiliser les socles, enfoncez les pointes du pied directement sur
le cabinet.
Avant d'installer le socle au sol, vérifiez qu'il n'y aucun objet dur ou pointu à cet
endroit. Pour installer le socle, retournez le cabinet de façon à ce que le bas de
l'enceinte soit dirigé vers le haut. Placez le socle sur le cabinet et vérifiez qu'il est
orienté correctement. Alignez les trous de boulon du socle avec les inserts du cabinet.
Fixez le socle au cabinet avec les boulons. Serrez-les progressivement puis vérifiez
que le socle est solidement attaché au cabinet. Enfoncez le pied dans le socle avant
de le retourner sur le sol. (Veuillez lire les instructions ci-contre). Les pointes servent à
améliorer la qualité du son et les performances des graves.
Grilles
Tous les haut-parleurs de la série Silver sont équipés de grilles recouvertes d'un tissu
acoustiquement transparent. Les grilles sont maintenues en place par des aimants
situés sur la grille et le cabinet (sauf sur la FX).
Pour les installer, vérifiez d'abord leur orientation (l'insigne en bas) et posez-les sur le
cabinet. Les aimants les mettront naturellement en place.
Les grilles de la FX sont préalablement installées. Si vous souhaitez les enlever, retirez-
les délicatement du cabinet avec le bout de vos doigts. Trois grilles différentes sont
installées sur chaque cabinet.
ATTENTION : Retirez toujours les grilles avant de soulever ou déplacer les
haut-parleurs.
Silver Series24

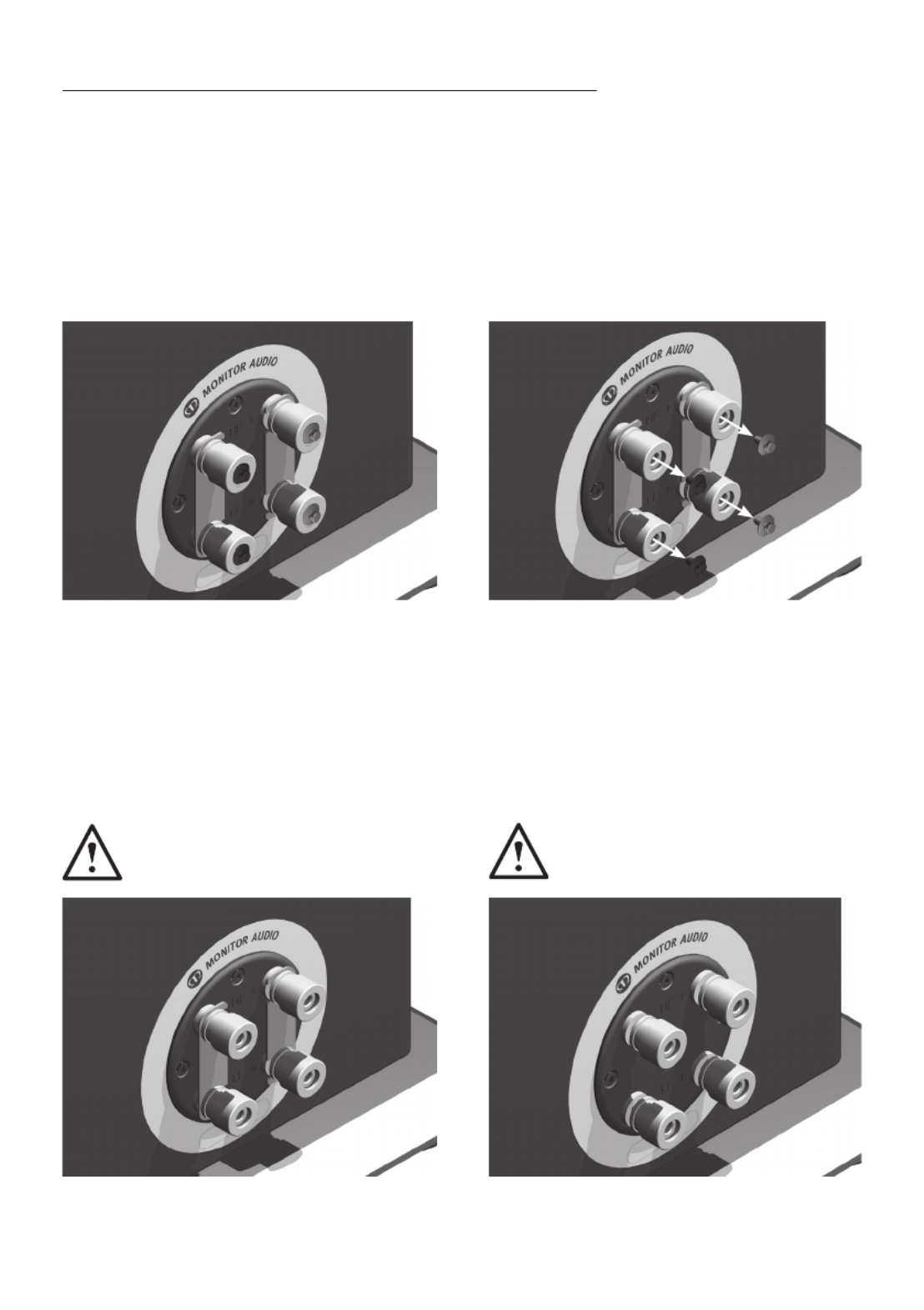

Connexion des câbles des haut-parleurs
Connexion du fil nu
Dévissez les bornes de connexion puis
faites passer le fil nu à travers le trou
puis serrez le câble.
Fiches banane
Retirez les fiches plastique rouge et noire
des terminaux puis insérez les fiches
banane dans les trous qui apparaissent.
Une lame de couteau ou un tournevis
à lame plate peuvent être requis pour
accéder aux fiches.
Câble unique
Connectez les fiches bananes et le fil
nu aux terminaux. Connectez par le
haut, le bas ou en diagonale (effectuez
des essais pour obtenir les meilleurs
résultats).
Laissez les liaisons de terminal
en place.
Bicâblage/biamplification.
Connectez les fiches banane/ fil nu en
haut et en bas des terminaux (positive à
positive, négative à négative).
Il est impératif de retirer les
liaisons de terminal.
Spécifications
MODÈLE Silver 1 Silver 2 Silver 6 Silver 8 Silver 10 Silver Centre Silver FX
Format du système
2 voies 2 voies 2 voies et demi 3 voies 3 voies 2 voies (M - T - M) 2 voies
Réponse en fréquence
45 Hz - 35 KHz 40 Hz - 35 KHz 35 Hz - 35 KHz 32 Hz - 35 KHz 30 Hz - 35 KHz 45 Hz - 35 KHz 60 Hz - 35 KHz
Sensibilité (1W@1M)
87 dB 88 dB 90 dB 90 dB 90 dB 90 dB 87 dB
Impédance nominale
8 Ohms 8 Ohms 8 Ohms 4 Ohms 4 Ohms 8 Ohms 8 Ohms
SPL maximum
110,8 dBA (paire) 112,6 dBA (paire) 115,5 dBA (paire) 116,8 dBA (paire) 117,8 dBA (paire) 112,5 dBA 110,1dBA (paire)
Puissance nominale
(RMS) en Watt
100 W 120 W 150 W 200 W 250 W 150 W 85 W
Réglages d'ampli
conseillés (RMS)
40 – 100 W 40 – 120 W 60 – 150 W 80 – 200 W 80 – 200 W 60-150 W 40-85 W
Alignement des basses
Bass Reflex.
Technologie de port
HiVe®
Bass Reflex.
Technologie de port HiVe
Double chambre Bass-Reflex
avec réglage différentiel
Technologie de port HiVe
double
Bass Reflex.
Technologie de port
HiVe double
Bass Reflex.
Technologie de port
HiVe double
Cabinet scellé Cabinet scellé
Fréquence de crossover
3,0 KHz 2,0KHz L.F : 700 Hz
M.F/ H.F: 2,7KHz
L.F/ M.F : 500 Hz
M.F/ H.F: 2,7KHz
L.F/ M.F : 550 Hz
M.F/ H.F: 2,7KHz 2,6KHz 2,2KHz
Complément d'unité
d'entraînement
1 x 6” RST®
Haut-parleur medium/
grave
Tweeter à dôme doré
C-CAM®
1 x 1” (25 mm)
Haut-parleur medium/
grave 1 x 8” RST
Tweeter à dôme doré
C-CAM 1 x 1” (25 mm)
Haut-parleur de grave 1 x 6” RST
1 x 6” RST
Haut-parleur medium/grave
Tweeter à dôme doré C-CAM
1 x 1” (25 mm)
Haut-parleur de grave 2 x 6” RST
1 x 4” RST
Haut-parleur medium
Tweeter à dôme doré C-CAM
1 x 1” (25 mm)
Haut-parleur de grave 2 x 8” RST
1 x 4” RST
Haut-parleur medium
Tweeter à dôme doré
C-CAM 1 x 1” (25 mm)
Haut-parleur medium/
grave 2 x 6” RST
Tweeter à dôme doré
C-CAM 1 x 1” (25 mm)
1 x 6” RST
Haut-parleur medium/
grave
Tweeter à dôme doré
C-CAM 1 x 1” (25 mm)
Dimensions du cabinet
(sans la grille, les
terminaux et le socle)
(H x L x P)
312 x 185 x 240 mm
12 5/16 x 7 5/16 x 9 7/16
pouces
375 x 230 x 300 mm
14 3/4 x 9 1/16 x 11 13/16
pouces
885 x 185 x 240 mm
34 13/16 x 7 5/16 x 9 7/16
pouces
1000 x 185 x 300 mm
39 3/8 x 7 5/16 x 11 13/16
pouces
1050 x 230 x 300 mm
41 5/16 x 9 1/16 x 11 13/16
pouces
185 x 500 x 200 mm
7 5/16 x 19 11/16 x 7 7/8
pouces
250 x 311 x 130 mm
9 13/16 x 12 1/4 x 5 1/8
pouces
Dimensions externes
(terminaux compris)
(H x L x P)
312 x 185 x 263 mm
12 5/16 x 7 5/16 x 10 3/8
pouces
375 x 230 x 323 mm
14 3/4 x 9 1/16 x 12 11/16
pouces
885 x 185 x 263 mm
34 13/16 x 7 5/16 x 10 3/8
pouces
1000 x 185 x 323 mm
39 3/8 x 7 5/16 x 12 11/16
pouces
1050 x 230 x 323 mm
41 5/16 x 9 1/16 x 12 11/16
pouces
185 x 500 x 223 mm
7 5/16 x 19 11/16 x 8 3/4
pouces
250 x 311 x 130 mm
9 13/16 x 12 1/4 x 5 1/8
pouces
Dimensions externes
(terminaux et grille
compris) (H x L x P)
312 x 185 x 275 mm
12 5/16 x 7 5/16 x 10 13/16
pouces
375 x 230 x 335 mm
14 3/4 x 9 1/16 x 13 3/16
pouces
885 x 185 x 275 mm
34 13/16 x 7 5/16 x 10 13/16
pouces
1000 x 185 x 335 mm
39 3/8 x 7 3/16 x 13 3/16
pouces
1050 x 230 x 335 mm
41 5/16 x 9 1/16 x 13 3/16
pouces
185 x 500 x 235 mm
7 5/16 x 19 11/16 x 9 1/4
pouces
250 x 311 x 143 mm
9 13/16 x 12 1/4 x 5 5/8
pouces
Dimensions externes
(pied et socle compris)
(H x L x P)
N/D N/D
936 x 245 x 300 mm
36 7/8 x 9 5/8 x 11 13/16
pouces
1021 x 245 x 360 mm
40 3/16 x 9 5/8 x 14 3/16
pouces
1071 x 290 x 360 mm
42 3/16 x 11 7/16
x 14 3/16
pouces
Non utilisé Non utilisé
Poids (par haut-parleur)
6.95kg (15lb 4oz) 9.7kg (21lb 6oz) 16.5kg (40lb 8oz) 23.33kg (51lb 6oz) 26.03kg (57lb 4oz) 9.6kg (21lb 2oz) 5.1kg (11lb 4oz)
Monitor Audio Ltd.
24 Brook Road
Rayleigh, Essex
SS6 7XJ
Angleterre
Tél : +44 (0)1268 740580
Fax : +44 (0)1268 740589
E-mail : info@monitoraudio.co.uk
monitoraudio.com
Conçu et élaboré au Royaume-Uni,
fabriqué en Chine
© 2013. Version 1
FRANCAIS
m a n u a l e u t e n t e
Silver10
Silver centre
Silver series
ITALIA
monitoraudio.com 29
Sommario
Sommario 29
Introduzione 30
Silver 1 31
Silver 2 31
Silver 6 31
Silver 8 31
Silver 10 31
Silver Centre 31
Silver FX 31
Installazione 32
Posizionamento audio-video 32
Posizionamento ottimale degli altoparlanti per audio-video 32
Configurazione switch Silver FX 33
Posizionamento per sistemi a 2 canali 35
Installare l'unità Silver FX 35
Montare l'unità Silver FX su una parete 36
Installare il basamento 36
Griglie 36
Piedino a punta 37
Per pavimenti con moquette 37
Per pavimenti in legno/duri 37
Collegare i cavi degli altoparlanti 38
Cavo scoperto 38
Cavo singolo 38
Spinotti a banana 38
Bi-Wire / Bi-Amp 38
Tappi per le aperture 39
Rodaggio 39
Specifiche 40
monitoraudio.com 31
Silver 1
Il nuovo, compatto Silver 1 ha un singolo driver bassi/medi C-CAM® da 6" con coni RST
puntinati in una classica configurazione monitor a 2 vie. La potenza elevata e la resa dinamica
ne fanno la scelta perfetta da inserire in sistemi stereo a due canali o multicanale in ambienti di
piccole e medie dimensioni.
Silver 2
Silver 2 presenta un potente driver bassi/medi RST C-CAM da 8" in un compatto design
a 2 vie per il montaggio su asta. L'efficienza d'insieme superiore e la dimensione del driver
offrono un'eccellente soglia dinamica insieme ai bassi estesi normalmente associati ai modelli
da pavimento. L'eccezionale risoluzione, la potenza elevata e la resa notevolmente dinamica
lo rendono adatto ai sistemi stereo a due canali o multicanale in ambienti di medie e grandi
dimensioni.
Silver 6
Silver 6 incorpora un driver bassi RST C-CAM da 6" e un driver bassi/medi RST C-CAM da 6"
in una configurazione a 2,5 vie. I driver sono alloggiati in camere acustiche separate all'interno
dello chassis per fornire un accordo differenziale che assicura un'efficienza superiore e una
migliore estensione sulle basse frequenze. La dinamica eccellente, le caratteristiche sonore
naturalmente ritmiche e i bassi ben definiti e controllati lo rendono spettacolare per la musica
e per l'audio dei film.
Silver 8
Silver 8 ha un nuovo design a 3 vie con un driver medi RST C-CAM da 4" affiancato da driver
bassi RST C-CAM ultra long da 6". Introdotta con la serie Silver, questa configurazione speciale
è ottimizzata per offrire una maggiore accuratezza su una banda di frequenza critica, garantendo
medi incredibilmente precisi insieme a bassi estesi. Una cassa più alta e meno profonda e una
migliore attenuazione permettono di posizionare l'unità più liberamente nella stanza, mentre
sensibilità e impedenza maggiori consentono un'amplificazione più semplice per una dinamica
ricca anche negli ambienti più grandi.
Silver 10
Silver 10 è un modello completamente nuovo che presenta una configurazione a 3 vie in un
grande sistema tower da pavimento. Il driver medi RST C-CAM da 4" è affiancato da driver
bassi RST C-CAM ultra long da 8". Il design acustico è simile a quello dell'unità Silver 8, ma i
driver di dimensioni maggiori permettono di riprodurre musica e film con un audio estremamente
potente e a larga banda anche nelle stanze più grandi.
Silver Centre
Il compatto Silver Centre presenta due driver bassi/medi RST C-CAM da 6" e in configurazione
mid-tweeter-mid. Questo modello è stato accordato per abbinarsi alle caratteristiche tonali
degli altri prodotti della linea Silver garantendo un audio frontale impeccabile nelle applicazioni
multicanale.
Silver FX
Il design con pannello inclinato dal profilo discreto del nuovo altoparlante surround Silver FX
incorpora un singolo driver bassi/medi RST C-CAM da 6" in posizione frontale e due tweeter
C-CAM laterali. È possibile montarlo a filo su una parete laterale o posteriore, e cambiarne
le caratteristiche di dispersione semplicemente impostando uno switch sul funzionamento
dipolare o bipolare.
ITALIA
Installazione
Posizionamento audio-video
Le immagini sulle pagine seguenti mostrano il posizionamento ottimale e alcune
disposizioni consigliate per le applicazioni audio-video. Per consigli sulla configurazione
di un sistema a 2 canali, fare riferimento a pagina 7.
Gli altoparlanti frontali, e in alcuni casi posteriori, a pavimento e su asta dovrebbero
essere posizionati a una distanza di circa 1,8 m - 2,5 m l'uno dall'altro, con la prima
unità a circa 25 cm dalla parete.
Se durante la riproduzione di musica i bassi sono eccessivi o rimbombano, allontanare
leggermente gli altoparlanti dalle pareti posteriori/laterali. Se ciò non fosse possibile,
provare a installare sulle aperture i tappi in dotazione (non forniti con Silver FX o
Centre). Fare riferimento a pagina 11.
L'unità Centre andrebbe sistemata in modo da puntare verso la posizione dello spettatore,
approssimativamente all'altezza delle orecchie. Se l'altezza è inferiore o superiore, utilizzare
dei piedini in gomma (la versione piccola è inclusa) per inclinarla leggermente.
L'unità FX dovrebbe essere posizionata secondo l'illustrazione qui sotto, e circa 60 cm
sopra l'altezza delle orecchie dello spettatore in posizione d'ascolto. Fare riferimento a
pagina 7 per maggiori dettagli.
Posizionamento ottimale degli altoparlanti per audio-video
22°
0°
30°
90°
110°
135°
150°
Centrale
Sinistro Destro
Surround
destro
Surround
sinistro
Surround
posteriore
sinistro
Surround
posteriore
destro
Serie Silver32
Dipolare
Bipolare
DESTRO
Dipolare
Bipolare
SINISTRO
Dipolare
Bipolare
DESTRO
Dipolare
Bipolare
DESTRO
Dipolare
Bipolare
SINISTRO
Dipolare
Bipolare
SINISTRO
Serie Silver34
Montare l'unità Silver FX su una parete
ATTENZIONE: determinare la posizione di montaggio dell'unità Silver FX e
verificare la struttura della parete. Per motivi di sicurezza, se non si è certi di
poter fissare l'unità in modo stabile e sicuro, non tentare di montarla sulla
parete. Chiedere invece l'intervento di un professionista qualificato.
ATTENZIONE: assicurarsi che dietro il punto in cui verranno fissate le staffe
a muro non siano presenti tubi idrici o cavi elettrici. Utilizzare una scala stabile
ed evitare di lasciare cavi pendenti.
Con le unità FX non vengono forniti tasselli e viti per il montaggio. Assicurarsi di utilizzare
dispositivi di montaggio adatti al tipo di parete su cui si intende installare l'unità.
Per fissare l'unità FX sulla parete, raccomandiamo di utilizzare il modello che si trova
nella scatola del prodotto.
Installare il basamento
Solo modelli da pavimento
Le unità Silver 6, 8 e 10 sono fornite di basamenti che migliorano la stabilità e la risposta
acustica. I basamenti si fissano sulle unità con i bulloni M10 in dotazione. Quando lo
spazio è limitato è possibile non utilizzarli. Nel caso i basamenti non vengano usati,
installare i piedini a punta direttamente sulla cassa.
Prima di montare il basamento assicurarsi che sul pavimento non ci siano oggetti
duri o taglienti. Ribaltare la cassa in modo che la parte inferiore sia rivolta verso l'alto.
Posizionare il basamento sulla cassa orientandolo correttamente, allineando i fori per
i bulloni con gli inserti sulla cassa. Utilizzare i bulloni per fissare il basamento sulla
cassa. Stringerli poco per volta e verificare che il basamento sia fissato saldamente.
Prima di ribaltare nuovamente la cassa, installare i piedini sul basamento (leggere le
istruzioni sulla prossima pagina). Le punte si usano per migliorare la qualità sonora e
la resa dei bassi.
Griglie
Tutti gli altoparlanti della serie Silver sono dotati di griglie coperte da un tessuto
acusticamente trasparente. Sono fissate in modo invisibile tramite magneti presenti
sia nella griglia che nella cassa (eccetto FX).
Per installare le griglie, prima di tutto verificare che siano orientate correttamente (badge
in basso), quindi avvicinarle alla cassa. I magneti dovrebbero attrarle in posizione.
Sull'unità FX le griglie sono installate in fabbrica. Per rimuoverle, staccarle delicatamente
dalla cassa usando la punta delle dita. Ogni cassa ha tre griglie separate.
ATTENZIONE: rimuovere sempre le griglie prima di sollevare o spostare gli
altoparlanti.
Serie Silver36
Piedino a punta
Per pavimenti con moquette
Solo modelli da pavimento
Il piedino a punta utilizzato nella serie Silver incorpora una punta per i pavimenti con
moquette e anche un cuscinetto in polimero morbido per pavimenti in legno o piastrellati.
Assicurarsi che sotto la moquette non ci siano cavi
nascosti che potrebbero venire danneggiati dalle
punte.
Il piedino è fornito già assemblato per l'uso su
pavimenti con moquette. È sufficiente montarlo
sul basamento (o sulla cassa se il basamento non
viene usato). Per farlo, avvitare completamente
i piedini nei 4 inserti filettati presenti sul fondo del
basamento o della cassa. Se la moquette è molto
spessa, rimuovere il cuscinetto in polimero morbido
dal piedino per assicurarsi che la punta penetri
nella moquette fino al pavimento. Ribaltare la cassa
facendo molta attenzione, sistemarla nella posizione desiderata e verificare che tutti i
lati siano in piano. Se è leggermente sbilanciata, svitare la punta che si trova nel punto
più basso e controllare di nuovo. Continuare in questo modo finché la cassa non sarà
completamente in piano. Utilizzare il dado di fissaggio sul piedino per bloccarlo ed
evitare vibrazioni.
Per pavimenti in legno/duri
Solo modelli da pavimento
In caso di pavimenti duri, o quando le punte non sono adatte, è
possibile utilizzare il piedino senza la punta. Per farlo, afferrare
delicatamente la parte zigrinata della punta, ruotare in senso
antiorario e svitare completamente la punta.
Può essere utile rimuovere per primo il cuscinetto in polimero in
modo da avere una presa migliore sulla punta. Riposizionare il
cuscinetto prima di procedere al livellamento della cassa come
descritto sopra.
Dado di
fissaggio
Corpo
principale
filettato
Punta
Cuscinetto
in
polimero
monitoraudio.com 37
ITALIA
Serie Silver38
Collegare i cavi degli altoparlanti
Cavo scoperto
Svitare i morsetti e far scorrere il cavo
scoperto attraverso il foro passante,
quindi stringere il morsetto per fissare
il cavo.
Spinotti a banana
Rimuovere i tappi di plastica rossi e
neri dai terminali e inserire gli spinotti a
banana nei fori così scoperti.
Potrebbe essere necessario usare la
lama di un coltello o un cacciavite piatto
per sollevare i tappi.
Cavo singolo
Collegare gli spinotti a banana o il cavo
scoperto ai terminali in alto, in basso
o in diagonale (provare diverse soluzioni
fino a ottenere i risultati voluti).
Non rimuovere i ponticelli.
Bi-Wire / Bi-Amp
Collegare gli spinotti a banana ai
terminali superiori e inferiori (positivo-
positivo e negativo-negativo).
I ponticelli DEVONO essere
rimossi.
Serie Silver40
Specifiche
MODELLO Silver 1 Silver 2 Silver 6 Silver 8 Silver 10 Silver Centre Silver FX
Formato sistema
2 vie 2 vie 2,5 vie 3 vie 3 vie 2 vie (M - T - M) 2 vie
Risposta in frequenza
45 Hz - 35 KHz 40 Hz - 35 KHz 35 Hz - 35 KHz 32 Hz - 35 KHz 30 Hz - 35 KHz 45 Hz - 35 KHz 60 Hz - 35 KHz
Sensibilità (1W@1M)
87 dB 88 dB 90 dB 90 dB 90 dB 90 dB 87 dB
Impedenza nominale
8 Ohm 8 Ohm 8 Ohm 4 Ohm 4 Ohm 8 Ohm 8 Ohm
SPL massimo
110,8 dBA (coppia) 112,6 dBA (coppia) 115,5 dBA (coppia) 116,8 dBA (coppia) 117,8 dBA (coppia) 112,5 dBA 110,1 dBA (coppia)
Tenuta di potenza
(RMS)
100 W 120 W 150 W 200 W 250 W 150 W 85 W
Requisiti consigliati
amplificatore (RMS)
40 - 100 W 40 - 120 W 60 - 150 W 80 - 200 W 80 - 200 W 60 - 150 W 40 - 85 W
Allineamento bassi
Bass reflex.
Apertura HiVe®
Bass reflex.
Apertura HiVe
Bass reflex a doppia
camera con accordo
differenziale.
Due aperture HiVe
Bass reflex.
Due aperture HiVe
Bass reflex.
Due aperture HiVe Cassa chiusa Cassa chiusa
Frequenza crossover
3,0 KHz 2,0 KHz B.F: 700 Hz
M.F/ A.F: 2,7 KHz
B.F/ M.F: 500 Hz
M.F/ A.F: 2,7 KHz
B.F/ M.F: 550 Hz
M.F/ A.F: 2,7 KHz 2,6 KHz 2,2 KHz
Complemento unità
drive
1 driver bassi/medi
RST® da 6"
1 tweeter C-CAM® Gold
Dome da 1" (25 mm)
1 driver bassi/
medi RST da 8"
1 tweeter C-CAM Gold
Dome da 1" (25 mm)
1 driver bassi RST da 6"
1 driver
bassi/medi RST da 6"
1 tweeter C-CAM Gold
Dome da 1" (25 mm)
2 driver bassi RST da 6"
1 driver medi RST da 4"
1 tweeter C-CAM Gold
Dome da 1" (25 mm)
2 driver bassi RST da 8"
1 driver medi RST da 4"
1 tweeter C-CAM Gold
Dome da 1" (25 mm)
2 driver
bassi/medi RST da 6"
1 tweeter C-CAM Gold
Dome da 1" (25 mm)
1 driver
bassi/medi RST da 6"
1 tweeter C-CAM Gold
Dome da 1" (25 mm)
Dimensioni esterne
(esclusi griglia,
terminali e basamento)
(H x W x D)
312 x 185 x 240 mm
12 5/16 x 7 5/16 x 9 7/16"
375 x 230 x 300 mm
14 3/4 x 9 1/16 x 11 13/16"
885 x 185 x 240 mm
34 13/16 x 7 5/16 x 9 7/16"
1000 x 185 x 300 mm
39 3/8 x 7 5/16 x 11 13/16"
1050 x 230 x 300 mm
41 5/16 x 9 1/16 x 11 13/16"
185 x 500 x 200 mm
7 5/16 x 19 11/16 x 7 7/8"
250 x 311 x 130 mm
9 13/16 x 12 1/4 x 5 1/8"
Dimensioni esterne
(inclusi terminali)
(H x W x D)
312 x 185 x 263 mm
12 5/16 x 7 5/16 x 10 3/8"
375 x 230 x 323 mm
14 3/4 x 9 1/16 x 12 11/16"
885 x 185 x 263 mm
34 13/16 x 7 5/16 x 10 3/8"
1000 x 185 x 323 mm
39 3/8 x 7 5/16 x 12 11/16"
1050 x 230 x 323 mm
41 5/16 x 9 1/16 x 12 11/16"
185 x 500 x 223 mm
7 5/16 x 19 11/16 x 8 3/4"
250 x 311 x 130 mm
9 13/16 x 12 1/4 x 5 1/8"
Dimensioni esterne
(inclusi griglia e
terminali) (H x W x D)
312 x 185 x 275 mm
12 5/16 x 7 5/16 x 10 13/16"
375 x 230 x 335 mm
14 3/4 x 9 1/16 x 13 3/16 "
885 x 185 x 275 mm
34 13/16 x 7 5/16 x 10 13/16"
1000 x 185 x 335 mm
39 3/8 x 7 3/16 x 13 3/16"
1050 x 230 x 335 mm
41 5/16 x 9 1/16 x 13 3/16"
185 x 500 x 235 mm
7 5/16 x 19 11/16 x 9 1/4"
250 x 311 x 143 mm
9 13/16 x 12 1/4 x 5 5/8"
Dimensioni esterne
(inclusi basamento e
piedini) (H x W x D)
N/D N/D 936 x 245 x 300 mm
36 7/8 x 9 5/8 x 11 13/16"
1021 x 245 x 360 mm
40 3/16 x 9 5/8 x 14 3/16"
1071 x 290 x 360 mm
42 3/16 x 11 7/16 x 14 3/16"N/D N/D
Peso (ciascuno)
6.95kg (15lb 4oz) 9.7kg (21lb 6oz) 16.5kg (40lb 8oz) 23.33kg (51lb 6oz) 26.03kg (57lb 4oz) 9.6kg (21lb 2oz) 5.1kg (11lb 4oz)
B e d i e n u n g s a n l e i t u n g
Silver10
Silver centre
Silver series
DEUTSCH
monitoraudio.com 43
Inhalt
Inhalt 43
Einführung 44
Silver 1 45
Silver 2 45
Silver 6 45
Silver 8 45
Silver 10 45
Silver-Center 45
Silver-FX 45
Einstellung 46
AV-Aufstellung 46
Optimale Aufstellung von AV-Lautsprechern 46
Silver FX – Schaltereinstellung 47
Zweikanal-Aufstellung 49
Aufstellung des Silver-FX 49
Wandbefestigung des Silver-FX 50
Sockelbefestigung 50
Gitter 50
Spitzer Fuß 51
Bei Teppichböden 51
Bei Holzböden / harten Bodenbelägen 51
Verbindung der Lautsprecherkabel 52
Abisolierte Leiterenden 52
Einzelader 52
Bananenstecker 52
Bi-Wiring / Bi-Amping 52
Anschlusspfropfen 53
Einfahren 53
Technische Daten 54
Einführung
Wegen des außerordentlichen Erfolgs des RX als Blaupause ist die Silver-Serie ein Fortschritt in
der Kunst der Entwicklung von Lautsprechern im mittleren Marktsegment durch neue Modelle
und Technologien. Die mit dem prestigeträchtigen Lautsprecher der Platinum- und Gold-Serien
eingeführten Funktionen wurden weiter verbessert – zudem wurden in der erweiterten neuen
Silver-Serie die neusten Innovationen der Lautsprecherherstellung implementiert. Obwohl
Silver 1, 2, 6, Center und FX den Formfaktor der Vorgängermodelle beibehalten, verwendet
der Silver 8 ein vollständiges Drei-Wege-Design und der neu zur Silver-Familie gestoßene
Silver 10 bietet ein vergrößertes Standformat mit zwei 8”-Basslautsprechern für eine tiefere,
dynamischere und gleichmäßigere Resonanz in größeren Räumen.
Neue Tief- und Mitteltöner
Im Gegensatz zum normalen Konus mit einer Mittelöffnung für die Schwingspule hat der gekräuselte
RST®-(Rigid Surface Technology – Festoberflächentechnik)-C-CAM®-Konus der Silver-Serie die
Form einer kontinuierlichen und ununterbrochenen Strahlenplatte mit einer grundsätzlich höheren
Stärke und einer größeren Fläche. Die Schwingspule sitzt direkt darunter und ist durch ein
innovatives und effizienteres Antriebsaggregat mit einem größeren Antrieb verbunden.
Zudem bieten die Modelle Silver 8 und 10 einen neu entwickelten 4”-Mitteltöner, der in einem
eigenen gedämpften und optimierten Gehäuse sitzt und fehlerfreie mittlere Frequenzen liefert.
Er verwendet eine kurze Schwingspule, die im Vergleich zum Magnetspalt „vorsteht“ – dies
garantiert, dass die Spule jederzeit im Spalt bleibt – und dies wiederum ergibt eine beträchtlich
verringerte Modulation und eine extrem niedrige Verzerrung.
Neuer Hochtöner
Die Verzerrung durch die Luftverdichtung hinten an der Hochtonkalotte wurde durch den neuen
25mm-C-CAM-Hochtöner von Silver, der in einen rückwärtigen Ladebereich entlüftet, beseitigt.
Dies erzeugt eine geringere Resonanz und ein verbessertes Gesamt-Dämpfungsverhalten. Der
Frequenzbereich des neuen Hochtöners ist bei niedrigeren Frequenzen genauer und ergibt eine
natürlichere Übergabe bei den Mittel- und Tieftönern. Gleichzeitig wurde das Hochtonverhalten
verbessert und die Auflösung reduziert. Dies erfolgte durch Fortschritte bei der Konusgeometrie
und dem Antriebsmechanismus.
Weitere Designmerkmale
Die neue Silver-Serie bewahrt die RX-Einzelantriebsbefestigung zur Verringerung der
Gehäuseverfärbung. Jede Schraube dient als feste Klammer, macht aber gleichzeitig eine
konventionelle Antriebsbefestigung überflüssig. Dies sorgt für eine wirksame Entkopplung von
Antrieb und der vorderen Schallwand und beseitigt eine weitere Resonanzquelle.
HINWEIS: Wenn sich diese Schraube irgendwann lösen sollte oder sich bereits beim
Transport gelockert hat, verwenden Sie bitte den mitgelieferten Innensechskant-
Schraubendreher, um die Schraube wieder zu befestigen. Hierfür ist nur eine
Vierteldrehung erforderlich, nachdem die Schraube angezogen hat.
Ausgehend von Platinum wurde Monitor Audios HiVe-Port-Technologie bei allen Lautsprechern
verwendet, mit Ausnahme der Center-, FX- und W12-Subwoofer-Modelle. HiVe nutzt ein
direkt gezogenes Design zur Beschleunigung des Luftstroms und zur Verringerung von
Turbulenzen. Dies sorgt für einen kräftigen Bass und ein überragendes Einschwingverhalten.
Bei den Übergängen werden Polypropylenfolie-Kondensatoren, ein Luftkern und beschichtete
Stahlkern-Induktoren verwendet, um die bestmögliche Signalintegrität zu gewährleisten. Alle
Modelle der neuen Silver-Serie bieten eine höhere Empfindlichkeit, verringerte Verzerrung und
eine höhere Impedanz als die Vorgängermodelle. Dies garantiert eine größere Auswahl bei den
angeschlossenen Geräten.
Silver-Serie44
monitoraudio.com 45
Silver 1
Der kompakte neue Silver 1 bietet einen 6”-C-CAM®-Tief-/Mitteltöner mit gekräuselter RST-
Konustechnologie bei einer klassischen Zweiwege-Gerätekonfiguration. Eine hohe Leistung und
eine dynamische Bereitstellung machen den Silver 1 zur idealen Wahl für kleine bis mittelgroße
Räume bei Zweikanal-Stereo- oder Mehrkanal-Kinoanlagen.
Silver 2
Der Silver 2 bietet einen leistungsstarken 8”-C-CAM-, RST-Tief-/Mitteltöner in einem
kompakten Design mit Zweiwege-Standhalterung. Der verbesserte Gesamtwirkungsgrad und
die Tönergröße ergeben eine dynamische Aussteuerungsreserve mit einem erweiterten Bass,
den man gewöhnlich nur bei Standmodellen kennt. Durch die außergewöhnliche Auflösung mit
der hohen Leistung und die beeindruckende dynamische Bereitstellung eignet sich der Silver 2
für mittelgroße bis große Räume bei Zweikanal-Stereo- oder Mehrkanal-Kinoanlagen.
Silver 6
Der Silver 6 besitzt einen 6”-C-CAM-RST-Tieftöner und einen 6”-C-CAM-RST-Tief-/Mitteltöner
in einer 2,5-Wege-Systemkonfiguration. Die Töner sitzen in eigenen Akustikkammern im
Gehäusedesign und bieten eine unterschiedliche Anpassung für eine höhere Leistung und eine
verbesserte Tieftonerweiterung. Die ausgezeichnete Dynamik macht den Silver 6 in Verbindung
mit einem natürlich-rhythmischen Klangcharakter und dem knackigen, kontrollierten Bass zu
einem überragenden Kommunikator für Musik und Filmton.
Silver 8
Der Silver 8 besitzt ein neues Dreiwege-Design mit Silvers 4”-C-CAM-RST-Mitteltöner, flankiert
durch langhubige C-CAM-RST-6”-Tieftöner. Diese besondere Konfiguration wurde für eine
höhere Genauigkeit über ein kritisches Frequenzband optimiert und liefert einen überragenden
mittleren Schwerpunkt sowie perfekte Präzision und einen erweiterten Bass. Ein größeres und
flacheres Gehäuse sowie eine verbesserte Dämpfung ermöglichen eine höhere Flexibilität bei
der Positionierung im Raum. Gleichzeitig erleichtern die höhere Empfindlichkeit und Impedanz
des Silver 8 die Ansteuerung einer raumfüllenden Dynamik – selbst in größeren Räumen.
Silver 10
Mit dem Silver 10 wird ein völlig neues Modell eingeführt. Es besteht aus einer Dreiwege-
Konfiguration in einem System mit großem Standturm. Beim Silver 10 wird der 4”-C-CAM-RST-
Mitteltöner von 8”-C-CAM-RST-Langhub-Tieftönern flankiert. Die akustische Gestaltung ähnelt
dem Silver 8, doch durch die erweiterte Tönergröße kann der Silver 10 selbst größte Räume mit
einem natürlich klaren Breitbandton von Musik- und Filmquellen füllen.
Silver-Center
Der kompakte Silver-Center bietet doppelte 6”-C-CAM-RST-Tief-/Mitteltöner in einer bewährten
Mitteltöner-Anordnung. Der Silver-Center wurde dafür optimiert, den klanglichen Charakter
der Silver-Lautsprecherfamilie zu ergänzen. Dies ergibt bei Mehrkanal-Anwendungen eine
makellose Klangwiedergabe von vorne.
Silver-FX
Das dezent profilierte und abgeschrägte Schallwand-Design des neuen Silver-FX-Surround-
Lautsprechers umfasst einen vorderseitigen 6”-C-CAM-RST-Tief-Mitteltöner und doppelte
seitlich angebrachte C-CAM-Hochtöner. Er kann flächenbündig an Seiten- oder Rückwänden
montiert werden und seine Dispersionseigenschaften können auf Knopfdruck zwischen einem
dipolaren und bipolaren Betrieb umgeschaltet werden.
DEUTSCH
Einstellung
AV-Aufstellung
Die Abbildungen auf den folgenden Seiten zeigen die optimale Aufstellung und geben
einige Vorschläge für die Raumaufteilung bei AV-Anwendungen. Weitere Ratschläge
für die Konfiguration eines Zweikanalsystems finden Sie auf Seite 7.
Die vorderen und in einigen Fällen auch die hinteren am Boden stehenden Lautsprecher
sowie Lautsprecher mit Standhalterung sollten etwa in einem Abstand von 1,8 m bis
2,5 m zueinander und mit einem Abstand von etwa 25 cm zur Wand aufgestellt werden.
Wenn der Klang bei der Musikwiedergabe zu basslastig ist oder im Raum ein
Bassdröhnen auftritt, stellen Sie die Lautsprecher etwas weiter von den hinteren
/ seitlichen Wänden entfernt auf. Ist dies nicht möglich, verwenden Sie bitte die
mitgelieferten Anschlusspfropfen (nicht beim Silver-FX und Silver-Center enthalten).
Vergleichen Sie Seite 11.
Der Center sollte so aufgestellt werden, dass er auf Ihre Betrachtungsposition
ausgerichtet ist und sich etwa in Ohrhöhe befindet. Falls er sich unter oder über
Ohrhöhe befindet, verwenden Sie Gummifüße (es werden kleine Füße mitgeliefert),
um den Winkel geringfügig anzupassen.
Die FX-Lautsprecher sollten entsprechend den unten angegebenen Abbildungen
aufgestellt werden – etwa 60 cm über Ohrhöhe Ihrer Hörposition. Weitere Informationen
finden Sie auf Seite 7.
Optimale Aufstellung von AV-Lautsprechern
22°
0°
30°
90°
110°
135°
150°
Center
Links Rechts
Surround-
Rechts
Surround-
Links
Hinten
Surround-Links
Hinten
Surround-Rechts
Silver-Serie46
monitoraudio.com 53
Anschlusspfropfen
WARNUNG: Achten Sie darauf, die Anschlusspfropfen nicht zu weit in die
Öffnung einzuführen, da der Schaumpfropfen dadurch im Gehäuse stecken
bleiben könnte.
Wenn der Lautsprecher in einem kleinen Raum (etwa 9 m²) oder einem Raum mit häufig
auftretender, betonter Bassresonanz aufgestellt werden soll, kann die Verwendung
von Anschlusspfropfen wünschenswert sein. Dabei wird jedoch empfohlen, vor der
Anbringung bei der Aufstellung der Lautsprecher im Raum zu experimentieren. Zur
Optimierung der Lautsprecherleistung sollten Sie prüfen, ob der Lautsprecher nicht
zu nahe an einer Wand oder in einer Zimmerecke aufgestellt ist (lesen Sie hierzu die
Empfehlungen auf den Seiten 4 und 7).
Wenn die Raumästhetik, die Raumaufteilung oder die Erfahrungen beim Vorhandensein
eines ausgeprägten Basses die Aufstellung der Lautsprecher vorgibt, lesen Sie bitte
für den Silver 1 oder 2 bei Punkt 1 und für den Silver 6, 8 oder 10 bei Punkt 2 weiter.
1. Wenn Regal- / Standlautsprecher (Silver 1 und 2) in unmittelbarer Nähe
von weniger als 20 cm zu einer Rückwand (wie bei einem Bücherregal, der
Aufstellung in einem Schrank oder nahe einer Wand) aufgestellt werden
müssen, empfehlen wir, Anschlusspfropfen in den Öffnungen zu verwenden.
Dies verringert das Bassdröhnen und unterstützt die Lautsprecher bei diesen
Umgebungsbedingungen bei der Wiedergabe ihrer Höchstleistung.
2. Wenn Bodenlautsprecher (Silver 6, 8 und 10) in unmittelbarer Nähe von
weniger als 45 cm zu einer Rückwand aufgestellt werden müssen, empfehlen
wir die Verwendung von Anschlusspfropfen . Dies verringert das Bassdröhnen
und unterstützt die Lautsprecher bei diesen Umgebungsbedingungen bei der
Wiedergabe ihrer Höchstleistung.
Was ist Bassdröhnen?
Das Bassdröhnen (es wird manchmal auch als Überhang bezeichnet) wird
normalerweise verursacht, wenn die Bassleistung der Lautsprecher die Raummodi
anregt und bei einer bestimmten Frequenz oder bei mehreren Frequenzen eine
Bassanhebung verursacht.
Bei der Verwendung von Anschlusspfropfen wird nicht die Gesamt-Basserweiterung
verringert, sondern die Bassenergie / Bassleistung der Öffnungsfrequenzabstimmung.
Dadurch verringert sich das Bassdröhnen und gleichzeitig erhöht sich die Klarheit des
Basses und die offensichtliche Lebendigkeit.
Es wird nachdrücklich empfohlen, dabei zu experimentieren.
Einfahren
Die Lautsprecher müssen erst „eingefahren“ werden, ehe sie ihre maximale Leistung
erreichen. Der Vorgang des Einfahrens bei der Silver-Serie erfordert etwa eine
Wiedergabedauer von 60 bis 70 Stunden. Bei diesem Einfahrvorgang sollten sie
Lautsprecher nicht zu hoch aufgedreht werden, da sie sonst beschädigt werden
könnten. In dieser Zeit werden Sie bemerken, dass sich der Klang öffnet, deutlicher,
knackiger und viel gerichteter wird.
DEUTSCH
Silver-Serie54
Technische Daten
MODELL Silver-Center Silver-FXSilver 1 Silver 2 Silver 6 Silver 8 Silver 10
Systemformat
Zweiwege Zweiwege Zweieinhalbwege Dreiwege Dreiwege ZweiwegeZweiwege (M - T - M)
Frequenzbereich
45 Hz - 35 KHz 40 Hz - 35 KHz 35 Hz - 35 KHz 32 Hz - 35 KHz 30 Hz - 35 KHz 45 Hz – 35 KHz 60 Hz – 35 KHz
Empfindlichkeit (1 W bei 1 M)
87 dB 88 dB 90 dB 90 dB 90 dB 90 dB 87 dB
Nennimpedanz
8 Ohm 8 Ohm 8 Ohm 4 Ohm 4 Ohm 8 Ohm 8 Ohm
Maximaler Schalldruckpegel
110,8 dBA (Paar) 112,6 dBA (Paar) 115,5 dBA (Paar) 116,8 dBA (Paar) 117,8 dBA (Paar) 112,5 dBA 110,1 dBA (Paar)
Leistungsfähigkeit
(Effektivspannung) Watt
100 W 120 W 150 W 200 W 250 W 150 W 85 W
Empfohlene Verstärker an-
forderungen (Effektivspannung)
40 – 100 W 40 – 120 W 60 – 150 W 80 – 200 W 80 – 200 W 60 - 150 W 40 - 85 W
Bassanpassung
Bassreflex
HiVe®-Anschlusssystem
Bassreflex
HiVe-Anschlusssystem
Zweikammer-Bassreflex mit
Differentialabstimmung.
Doppel-HiVe-Anschlusssystem
Bassreflex
Doppel-HiVe-Anschlusssystem
Bassreflex
Doppel-HiVe-Anschlusssystem Versiegeltes Gehäuse Versiegeltes Gehäuse
Übergangsfrequenz
3,0 KHz 2,0 KHz L.F: 700 Hz
M.F/ H.F: 2,7 KHz
L.F/ M.F: 500 Hz
M.F/ H.F: 2,7 KHz
L.F/ M.F: 550 Hz
M.F/ H.F: 2,7 KHz 2,6 KHz 2,2 KHz
Ergänzung der Antriebseinheit
1 x 6” RST®
Tief- / Mitteltöner
1 x 1” (25 mm) Gold-C-CAM
®-
Hochtöner
1 x 8” RST-Tief-/Mitteltöner
1 x 1” (25 mm) Gold-C-CAM-
Hochtöner
1 x 6” RST-Tieftöner
1 x 6” RST
Tief- / Mitteltöner
1 x 1” (25 mm) Gold-C-CAM-
Hochtöner
2 x 6” RST-Tieftöner
1 x 4” RST
Mitteltöner
1 x 1” (25 mm) Gold-
C-CAM-Hochtöner
2 x 8” RST-Tieftöner
1 x 4” RST
Mitteltöner
1 x 1” (25 mm) Gold-C-CAM-
Hochtöner
2 x 6” RST-Tief-/Mitteltöner
1 x 1” (25 mm) Gold-C-CAM-
Hochtöner
1 x 6” RST
Tief- / Mitteltöner
1 x 1” (25 mm) Gold-C-CAM-
Hochtöner
Gehäuseabmessungen
(ausgenommen Gitter,
Anschlüsse und Sockel)
(H x B x T)
312 x 185 x 240 mm
12
5/16 x 7 5/16
x 9 7/16
Inch
375 x 230 x 300 mm
14 3/4 x 9 1/16 x 11 13/16 Inch
885 x 185 x 240 mm
34 13/16 x 7 5/16 x 9 7/16 Inch
1.000 x 185 x 300 mm
39 3/8 x 7 5/16 x 11 13/16 Inch
1.050 x 230 x 300 mm
41 5/16 x 9 1/16
x 11 13/16 Inch
185 x 500 x 200 mm
7 5/16 x 19 11/16 x 7 7/8
Inch
250 x 311 x 130 mm
9 13/16 x 12 1/4
x 5 1/8 Inch
Gehäuseabmessungen
(einschließlich Anschlüsse)
(H x B x T)
312 x 185 x 263 mm
12
5/16 x 7 5/16
x 10 3/8
Inch
375 x 230 x 323 mm
14 3/4 x 9 1/16 x 12 11/16 Inch
885 x 185 x 263 mm
34 13/16 x 7 5/16 x 10 3/8 Inch
1.000 x 185 x 323 mm
39 3/8 x 7 5/16 x 12 11/16 Inch
1.050 x 230 x 323 mm
41 5/16 x 9 1/16
x 12 11/16 Inch
185 x 500 x 223 mm
7 5/16 x 19 11/16 x 8 3/4
Inch
250 x 311 x 130 mm
9 13/16 x 12 1/4
x 5 1/8 Inch
Gehäuseabmessungen
(einschließlich Gitter und
Anschlüsse) (H x B x T)
312 x 185 x 275 mm
12 5/16
x 7 5/16
x 10 13/16 Inch
375 x 230 x 335 mm
14
3/4 x 9 1/16 x 13 3/16 Inch
885 x 185 x 275 mm
34 13/16 x 7 5/16 x 10 13/16 Inch
1.000 x 185 x 335 mm
39 3/8 x 7 3/16 x 13 3/16 Inch
1.050 x 230 x 335 mm
41 5/16 x 9 1/16 x 13 3/16 Inch
185 x 500 x 235 mm
7 5/16 x 19 11/16 x 9 1/4
Inch
250 x 311 x 143 mm
9 13/16 x 12 1/4
x 5 5/8 Inch
Gehäuseabmessungen
(einschließlich Sockel und Füße)
(H x B x T)
N/A N/A 936 x 245 x 300 mm
36 7/8 x 9 5/8 x 11 13/16 Inch
1.021 x 245 x 360 mm
40 3/16 x 9 5/8
x 14 3/16 Inch
1.071 x 290 x 360 mm
42 3/16 x 11 7/16 x 14 3/16 Inch N/A N/A
Gewicht (pro Gerät)
6.95kg (15lb 4oz) 9.7kg (21lb 6oz) 16.5kg (40lb 8oz) 23.33kg (51lb 6oz) 26.03kg (57lb 4oz) 9.6kg (21lb 2oz) 5.1kg (11lb 4oz)
Monitor Audio Ltd.
24 Brook Road
Rayleigh, Essex
SS6 7XJ
England
Tel.: +44 (0)1268 740580
Fax: +44 (0)1268 740589
E-Mail: info@monitoraudio.co.uk
monitoraudio.com
Geplant und entwickelt im Vereinigten Königreich,
hergestellt in China
© 2013. Version 1
DEUTSCH
ESPAñOL
monitoraudio.com 57
Índice
Índice 57
Introducción 58
Silver 1 59
Silver 2 59
Silver 6 59
Silver 8 59
Silver 10 59
Silver Centre 59
Silver FX 59
Colocación 60
Posicionamiento audiovisual 60
Posicionamiento óptimo para altavoces audiovisuales 60
Configuración de conmutadores de Silver FX 61
Posicionamiento para 2 canales 63
Colocación de Silver FX 63
Fijación de Silver FX a una pared 64
Fijación de pedestal 64
Rejillas 64
Pie con punta 65
Para suelos enmoquetados 65
Para suelos duros/de madera 65
Conexión de los cables de los altavoces 66
Conexión de hilos desnudos 66
Cableado sencillo 66
Clavijas de punta cónica 66
Bicableado/biamplificación 66
Tapones de puertos 67
Rodaje 67
Especificaciones 68
monitoraudio.com 59
Silver 1
El nuevo y compacto Silver 1 cuenta con una unidad de graves/gamas medias C-CAM® de 6”
con tecnología RST de cono abollonado en una configuración clásica de control de dos vías.
Por su gran potencia y rendimiento dinámico, Silver 1 es la elección ideal para habitaciones de
tamaño pequeño-mediano con sistemas de cine estéreo de dos canales o multicanal.
Silver 2
Silver 2 cuenta con una potente unidad C-CAM de graves/gamas medias de 8” con tecnología
RST presentada en un compacto diseño de montaje vertical de dos vías. Su tamaño y rendimiento
superior general proporcionan un espacio dinámico excelente con los graves potenciados que
suelen asociarse a los modelos de pie. Por su resolución excepcional, combinada con una
gran potencia y un rendimiento dinámico notable, Silver 2 resulta idóneo para habitaciones de
tamaño medio-grande con sistemas de cine estéreo de dos canales o multicanal.
Silver 6
Silver 6 usa una configuración de 2,5 vías para sacar partido a una unidad de graves C-CAM de 6” y
otra unidad de graves/gamas medias C-CAM de 6”, ambas con tecnología RST. Las unidades van
dentro de cámaras acústicas separadas dentro del diseño de caja para ofrecer una sintonización
diferencial que mejora el rendimiento y reduce aún más la extensión de las frecuencias bajas.
Por su excelente dinámica, combinada con un carácter de sonido rítmico natural y unos graves
rigurosos y controlados, Silver 6 destaca al transmitir música y audio cinematográfico.
Silver 8
Silver 8 presenta un nuevo diseño de tres vías con la unidad de gamas medias C-CAM de 4”
y tecnología RST flanqueada por unidades de graves C-CAM de 6” de largo alcance con RST.
Desarrollada para Silver, esta configuración especial está optimizada para lograr una mayor
precisión en una banda de frecuencias crítica para producir un magnífico enfoque de gamas
medias y graves potenciados. La caja acústica, más alta y menos profunda, y la amortiguación
mejorada permiten una mayor flexibilidad a la hora de ubicar los altavoces, al tiempo que su
mayor sensibilidad e impedancia facilitan que Silver 8 llene la habitación con su dinámica,
aunque se trate de espacios más amplios.
Silver 10
Silver 10 es un modelo totalmente nuevo, que presenta una configuración de tres vías en un
sistema de torre de suelo de gran tamaño. En el caso de Silver 10, la unidad de gamas medias
C-CAM de 4” con tecnología RST está flanqueada por unidades de graves C-CAM de 8” de
largo alcance con RST. El diseño acústico es similar al del Silver 8, pero el tamaño mejorado de
la unidad permite al Silver 10 cubrir la mayor de las habitaciones con un audio de banda ancha
ostensible pero natural.
Silver Centre
Silver Centre es compacto y dispone de unidades C-CAM de graves/gamas medias de 6”
con tecnología RST en una disposición familiar: gamas medias-agudos-gamas medias. Silver
Centre ha sido puesto a punto para emular el carácter tonal de sus compañeros de serie y para
que el escenario de sonido no presente una sola fisura en aplicaciones multicanal.
Silver FX
El diseño del bafle, discretamente perfilado y angulado, del nuevo altavoz surround Silver FX
incluye una unidad de graves/gamas medias C-CAM de 6” con tecnología RST en la parte
frontal y dos unidades de agudos C-CAM en los laterales. Puede empotrarse en paredes
laterales o traseras y sus características de dispersión cambian con tan solo accionar un
conmutador que permite elegir entre funcionamiento dipolar o bipolar.
ESPAñOL
Colocación
Posicionamiento audiovisual
En las páginas siguientes se incluyen ilustraciones que muestran la posición óptima
y sugieren cómo colocar las aplicaciones audiovisuales. Encontrará consejos para
configurar un sistema de 2 canales en la página 7.
Los altavoces delanteros, y en algunos casos traseros, que van de pie en el suelo y
sobre soportes deberían colocarse con una separación aproximada de 1,8 m - 2,5 m
y estar a unos 25 cm de la pared.
Si al reproducir música, los graves suenan demasiado altos o retumban en la
habitación, aléjelos de las paredes laterales/traseras. Si no es posible, pruebe con los
tapones de puertos suministrados (no incluidos con Silver FX ni Silver Centre). Véase
la página 11.
Silver Centre debería colocarse apuntando a la posición habitual del espectador, a
una altura cercana a la del oído. Si está más bajo o alto, use algún pie de goma (se
suministran pies pequeños) para angularlo ligeramente.
FX debería colocarse según las ilustraciones mostradas y aprox. a 60 cm por encima
de la altura del oído en posición de escucha. Si desea obtener más información,
consulte la página 7.
Posicionamiento óptimo para altavoces audiovisuales
22°
0°
30°
90°
110°
135°
150°
Central
Izquierdo Derecho
Surround
derecho
Surround
izquierdo
Trasero
Surround
izquierdo
Trasero
Surround
derecho
Serie Silver60
Dipolar
Bipolar
IZQUIERDO
Dipolar
Bipolar
DERECHO
Dipolar
Bipolar
IZQUIERDO
Dipolar
Bipolar
DERECHO
monitoraudio.com 61
Configuración de conmutadores de Silver FX
ESPAñOL
Dipolar
Bipolar
DERECHO
Dipolar
Bipolar
IZQUIERDO
Dipolar
Bipolar
DERECHO
Dipolar
Bipolar
DERECHO
Dipolar
Bipolar
IZQUIERDO
Dipolar
Bipolar
IZQUIERDO
Serie Silver62
Posicionamiento para 2 canales
Si se va a usar en un sistema de 2 canales, la posición de escucha y los altavoces
deberían formar un triángulo equilátero. Los altavoces deben colocarse con una
separación aproximada de 1,8 - 3 m. Lo ideal es que estén a 20 - 45 cm de la pared
trasera y a 1 m de las laterales.
Se recomienda encarecidamente experimentar al colocar unos altavoces por primera
vez, p65-ya que cada entorno y las preferencias del usuario difieren de una instalación a
otra. Si, por ejemplo, los graves se oyen poco, pruebe a acercar los altavoces a la
pared. Haga lo contrario si los graves se oyen demasiado fuertes. Consulte también
la información de la página 11 relativa a los tapones de puertos. Si pierde la imagen
estéreo, pruebe a darle unos leves "toquecitos". El sonido debería parecer que se
origina en un punto central entre los altavoces, no en los propios altavoces.
Colocación de Silver FX
NOTA: Si se usan dos altavoces Silver FX en un sistema 7.1, tendrá que
utilizar el altavoz derecho para el sonido surround trasero izquierdo y el altavoz
izquierdo para el sonido surround trasero derecho. Ello se debe al ajuste de
fase de las unidades de agudos.
Los altavoces Silver FX están vinculados, concretamente a las unidades derecha e
izquierda. Ambas pueden configurarse en modo bipolar (funcionamiento normal) o
dipolar. El ajuste de fábrica es el bipolar.
En modo bipolar, todas las unidades del altavoz (de gamas medias/graves y agudos)
están en fase. Esta función está diseñada para cuando se coloca el FX como altavoz
trasero/surround en un sistema de 5.1 canales típico, o alternativamente, en un
sistema de 7.1 canales sin un segundo par de FX como altavoz trasero/surround.
En modo dipolar, las unidades de agudos orientadas hacia atrás están desfasadas
respecto a las demás unidades de gamas medias/graves y agudos. Es mejor usar
esta configuración cuando se usan los dos pares de FX como parte de un sistema
de 7.1 canales, con los altavoces FX ocupando posiciones en las paredes laterales y
trasera. Tenga en cuenta que los FX son para la izquierda y la derecha, aunque eso
no importa si se usan en modo bipolar. Es esencial que se coloquen correctamente
si se emplean en un sistema de 7.1 canales. Véase el apartado de posicionamiento
de la página 4.
NOTA: Antes de cambiar sus altavoces FX de modo bipolar a dipolar,
asegúrese de que los cables del altavoz estén desconectados de los
altavoces. Eso ayuda a proteger el amplificador.
monitoraudio.com 63
ESPAñOL
Serie Silver66
Conexión de los cables de los altavoces
Conexión de hilos desnudos
Desenrosque los bornes de conexión, meta
el hilo desnudo por el orificio pasante y
apriete el borne para sujetar el hilo en su sitio.
Clavijas de punta cónica
Quite los tapones de plástico rojos y negros
de los terminales e introduzca las clavijas
de punta cónica (también llamadas tipo
banana) en los orificios expuestos.
Tal vez necesite un destornillador de punta
plana o un cuchillo para acceder a las clavijas.
Cableado sencillo
Conecte las clavijas de punta cónica/
hilo desnudo a los terminales. Conecte al
terminal superior, al inferior o diagonalmente
(se aconseja experimentar para lograr los
resultados deseados).
Deje las uniones de los terminales
en su sitio.
Bicableado/biamplificación
Conecte las clavijas de punta cónica/
hilo desnudo a los terminales superior e
inferior (positivo con positivo y negativo con
negativo).
DEBEN quitarse las uniones de los
terminales.
Monitor Audio Ltd.
24 Brook Road
Rayleigh, Essex
SS6 7XJ
Inglaterra
Tel..: +44 (0)1268 740580
Fax: +44 (0)1268 740589
Correo electrónico: info@monitoraudio.co.uk
monitoraudio.com
Diseñado en el Reino Unido,
fabricado en China
© 2013. Versión 1
ESPAñOL
m a n u a l d o u t i l i z a d o r
Silver10
Silver centre
Silver series
Introdução
Tendo como ponto de partida o extraordinário sucesso do RX, a mais recente Série Silver faz
evoluir a arte do desenvolvimento de altifalantes do mercado intermédio com novos modelos e
tecnologias. As características introduzidas pelos altifalantes das prestigiadas séries Platinum e
Gold foram aperfeiçoadas, tendo sido incorporadas inovações recentes ao nível da engenharia
de controladores numa nova série Silver expandida. Enquanto os modelos Silver 1, 2, 6, Centre
e FX conservam o formato dos seus antecessores, o Silver 8 passa a ter um design de três
vias completas e, novidade na família Silver, o Silver 10 oferece um formato de altifalante de
chão aumentado, dotado de controladores de graves de 8” (200 mm) para uma resposta mais
profunda e mais dinâmica e consistente em salas de maiores dimensões.
Novos controladores de sons graves e médios
Ao contrário dos cones convencionais, que incorporam uma abertura central para a bobina de
voz, os cones ondulados C-CAM® RST® (Rigid Surface Technology) utilizados pela Série Silver
têm a forma de um prato radiante ininterrupto contínuo com uma potência e área inerentemente
superiores. A bobina de voz fica situada por baixo e está ligada a um motor maior através de
um inovador mecanismo de transmissão mais eficiente.
Além disso, os modelos Silver 8 e 10 possuem um controlador de médias frequências de 4”
(100 mm) recém-desenvolvido que funciona na sua própria caixa amortecida e otimizada para
fornecer médias frequências fiéis. Dispõe de uma bobina de voz curta "saliente" em relação ao
intervalo magnético para garantir que a bobina permanece constantemente dentro do intervalo
a fim de fornecer uma modulação substancialmente reduzida e distorção extremamente baixa.
Novo tweeter
A distorção da compressão do ar na parte posterior da cúpula de um tweeter foi eliminada
graças ao novo design de tweeter C-CAM de 25 mm da Série Silver, que ventila para o interior
de uma câmara grande de carga posterior, produzindo uma ressonância muito mais baixa e
um amortecimento global mais eficiente. A frequência de resposta de novo tweeter é mais
precisa nas frequências mais baixas para assegurar uma transferência mais suave e mais
natural com o controlador de médios/graves. Entretanto, a expansão de alta frequência foi
melhorada e a separação reduzida através de melhoramentos na geometria do cone e no
mecanismo de transmissão.
Outras características do design
A nova Série Silver conserva as fixações de controlador através de um parafuso simples utilizadas
pelo RX para reduzir a coloração da caixa. Cada parafuso atua como uma braçadeira rígida,
mas também elimina a necessidade de fixações convencionais do controlador, desassociando
eficazmente o controlador e o defletor frontal para eliminar uma fonte de ressonância adicional.
NOTA: No caso de este parafuso se soltar com o tempo, ou de se ter solto durante
o transporte, utilize a chave sextavada fornecida para reapertar o parafuso. Basta dar
um quarto de volta após a pressão ter sido removida pelo parafuso.
Evoluindo a partir do Platinum, a tecnologia de porta HiVe da Monitor Audio é incorporada em
todos os modelos de subwoofer, exceto Centre, FX e W12. A HiVe utiliza um design estriado
direito para acelerar o fluxo de ar e reduzir a turbulência, de modo a fornecer graves limpos e
potentes e uma resposta transitória superior. Foram utilizados condensadores de película de
polipropileno e indutores de núcleo de ar e de núcleo de aço laminado nas transições para
conservar a máxima integridade do sinal. Todos os modelos na nova Série Silver oferecem uma
sensibilidade superior, distorção reduzida e maior impedância do que os seus antecessores,
assegurando assim uma seleção mais vasta de equipamento associado.
Série Silver72
monitoraudio.com 73
Silver 1
O novo e compacto Silver 1 possui um controlador de sons graves/médios C-CAM® simples
de 6” (150 mm) dotado da tecnologia de cone RST ondulado numa configuração clássica
de monitor de duas vias. A potência de saída elevada e a saída dinâmica fazem do Silver 1 a
escolha ideal para salas de pequenas a médias dimensões em sistemas estéreo de dois canais
ou de cinema multicanais.
Silver 2
O Silver 2 possui um potente controlador de graves/médios RST C-CAM de 8” (200 mm) num
design compacto de duas vias de montagem em suporte. A maior eficiência global e o tamanho
do controlador fornecem uma excelente gama dinâmica com os graves expandidos normalmente
associados a modelos de chão. A excecional resolução, aliada a uma potência de saída elevada
e a uma saída dinâmica notável, significa que o Silver 2 é adequado para salas de médias a
grandes dimensões em sistemas estéreo de dois canais ou de cinema multicanais.
Silver 6
O Silver 6 incorpora um controlador de graves RST C-CAM de 6” (150 mm) e um controlador
de graves/médios RST C-CAM de 6” (150 mm) numa configuração de sistema de 2,5 vias.
Os controladores estão alojados em câmaras acústicas separadas no interior da caixa para
fornecerem uma sintonização diferencial e garantirem uma maior eficiência e a expansão
melhorada das baixas frequências. A excelente dinâmica, combinada com um caráter sonoro
de ritmo natural e graves firmes e controlados, faz do Silver 6 um notável comunicador de
música e áudio de filmes.
Silver 8
O Silver 8 possui um controlador de médias frequências RST C-CAM de 4” (100 mm) do
Silver flanqueado por controladores de graves RST C-CAM de curso longo de 6” (150 mm).
Introduzida no Silver, esta configuração especializada está otimizada para oferecer uma maior
precisão numa banda de frequência crítica a fim de assegurar um enfoque e uma precisão
soberbos nas médias frequências, assim como graves expandidos. A caixa mais alta e menos
profunda e o amortecimento melhorado permitem uma maior flexibilidade de posicionamento
na sala, enquanto a sensibilidade e a impedância superiores tornam mais fácil para o Silver 8
transmitir uma dinâmica capaz de encher a sala, mesmo em espaços maiores.
Silver 10
O Silver 10 é um modelo completamente novo, compreendendo uma configuração de três vias
num sistema de torre de chão de grandes dimensões. No Silver 10, o controlador de médias
frequências RST C-CAM de 4” (100 mm) está flanqueado por controladores de graves de
curso longo RST C-CAM de 8” (200 mm). O design acústico é semelhante ao do Silver 8, mas
o tamanho otimizado do controlador significa que o 10 está equipado para dinamizar as salas
de maiores dimensões com áudio de banda larga naturalmente explícito a partir de fontes de
música e filmes.
Silver Centre
O compacto Silver Centre apresenta controladores de graves/médios duplos RST C-CAM de
6” (150 mm) numa configuração familiar de médio/tweeter/médio. O Silver Centre foi otimizado
para corresponder ao caráter tonal dos seus companheiros da gama Silver a fim de garantir
um palco sonoro frontal contínuo em aplicações multicanais.
Silver FX
O design de defletor angular de perfil discreto do novo altifalante de som surround Silver FX
incorpora um controlador de graves/médios simples RST C-CAM de montagem frontal de
6” (150 mm) e tweeters duplos C-CAM montados lateralmente. Pode ser montado à face
em paredes laterais ou posteriores e as suas características de dispersão alteradas com um
simples interruptor para funcionamento dipolar ou bipolar.
PORTUGUêS
Configuração
Posicionamento de AV
As ilustrações nas páginas seguintes mostram o posicionamento ideal e algumas
disposições de salas sugeridas para aplicações de AV. Para obter conselhos sobre a
configuração de um sistema de 2 canais, consulte a página 7.
Os altifalantes de chão e de montagem em suporte frontais, e em alguns casos
posteriores, devem ser posicionados a uma distância aproximada de 1,8 a 2,5 m (6 a
9 pés) entre eles e a cerca de 25 cm (10 polegadas) da parede.
Durante a reprodução de música, se o som tiver demasiados graves ou houver um
"boom" dos graves vindo da sala, afaste-os mais um pouco das paredes posteriores/
laterais. Se isto não for possível, experimente os tampões das portas fornecidos (não
incluídos nos modelos Silver FX ou Centre). Consulte a página 11.
O Centre deve ser posicionado de modo a apontar para si na sua posição de visualização
e aproximadamente à altura do ouvido. Se estiver abaixo ou acima da altura do ouvido,
utilize pés de borracha (pés pequenos incluídos) para incliná-lo ligeiramente.
O FX deve ser posicionado de acordo com as ilustrações abaixo e aproximadamente
60 cm (2 pés) acima da altura do ouvido quando estiver na sua posição de audição.
Consulte a página 7 para mais informações.
Posicionamento ideal dos altifalantes de AV
22°
0°
30°
90°
110°
135°
150°
Centro
Esquerdo Direito
Surround
direito
Surround
esquerdo
Posterior
Surround
esquerdo
Posterior
Surround
direito
Série Silver74
Fixar o Silver FX a uma parede
CUIDADO: Deverá determinar onde o Silver FX será fixado e a estrutura da
parede. Por motivos de segurança, se não estiver seguro da sua capacidade
para fornecer uma fixação segura, não tente fixar estes altifalantes à parede
e solicite os serviços de um técnico competente e qualificado.
CUIDADO: Certifique-se de que não existem tubos de água ou cabos de
eletricidade a passar por trás da posição onde serão fixados os suportes de
parede. Trabalhe a partir de degraus seguros e evite fios pendurados.
Não fornecemos parafusos e tomadas de fixação à parede com o FX. Utilize fixações
adequadas para o tipo de construção da parede na qual o FX será fixado.
Para fixar o FX à parede, recomendamos que utilize o modelo de fixação à parede
incluído na caixa da embalagem.
Fixação do rodapé
Apenas modelos de chão
Os modelos Silver 6, 8 e 10 são fornecidos com rodapés para melhorar a estabilidade
e a resposta acústica. Os rodapés são fixados na respetiva posição com os parafusos
M10 incluídos. Não são essenciais em caso de falta de espaço. Se optar por não
utilizar os rodapés, encaixe os pés com espigões diretamente na caixa.
Antes de montar os rodapés, certifique-se de que não há quaisquer objetos duros/
afiados no chão. Para colocar o rodapé, rode a caixa ao contrário de forma que o
fundo fique virado para cima. Coloque o rodapé na caixa certificando-se de que
está orientado corretamente e alinhe os furos dos parafusos com os encaixes na
caixa. Fixe o rodapé à caixa com os parafusos. Aperte-os gradualmente de início
e certifique-se de que o rodapé está fixado firmemente na caixa. Encaixe os pés
no rodapé antes de voltar a endireitar o altifalante. (Leia as instruções ao lado.) Os
espigões servem para melhorar a qualidade do som e o desempenho dos graves.
Grelhas
Todos os altifalantes da Série Silver incluem grelhas cobertas com tecido acusticamente
transparente. As grelhas são mantidas na posição de forma invisível por ímanes tanto
na grelha como na caixa (exceto no modelo FX).
Para encaixá-las, certifique-se de que estão orientadas corretamente (emblema
no fundo) e aproxime-as da caixa. Os ímanes devem em seguida puxá-las para a
posição correta.
O modelo FX vem com as grelhas montadas de fábrica. Caso pretenda removê-las,
afaste-as cuidadosamente da caixa com as pontas dos dedos. Existem três grelhas
diferentes montadas em cada caixa.
CUIDADO: Remova sempre as grelhas antes de levantar ou mover os
altifalantes.
Série Silver78
Pé com espigão
Para chãos alcatifados
Apenas modelos de chão
O pé com espigão da Série Silver incorpora um espigão para a utilização em chãos
alcatifados, assim como uma almofada de polímero macia para a utilização em chãos
de madeira ou ladrilho.
Certifique-se de que não há fios escondidos por
baixo do tapete que possam ser danificados pelos
espigões.
O pé é fornecido completamente montado para a
utilização em chãos alcatifados. Basta fixá-lo no
rodapé (ou na caixa, caso opte por não utilizar o
rodapé). Para tal, aparafuse os pés completamente
nos quatro encaixes roscados situados na parte
inferior do rodapé/caixa. Se o seu tapete tiver um pelo
muito grosso, remova a almofada de polímero macia
do pé para garantir que o espigão atravessa o tapete
até ao chão. Com um grande cuidado, endireite
a caixa. Coloque a caixa na posição pretendida
e verifique se está nivelada em todos os lados. Se estiver ligeiramente desnivelada,
desaparafuse o espigão no ponto mais baixo e verifique novamente. Continue este
processo até que a caixa esteja completamente nivelada. Utilize a porca de bloqueio
no pé para fixá-lo no sítio e evitar quaisquer vibrações indesejáveis.
Para chãos de madeira/duros
Apenas modelos de chão
Para a utilização em chãos duros ou onde os espigões não sejam
adequados, é possível utilizar o pé sem o espigão. Para utilizar
o pé desta forma, segure cuidadosamente na parte serrilhada
do espigão e rode-o no sentido anti-horário até desapertar o
espigão completamente.
Poderá ser mais fácil remover primeiro a almofada de polímero
para aumentar o ponto de apoio no espigão. A almofada deve
ser recolocada antes de realizar a operação de nivelamento
descrita acima.
Porca de
bloqueio
Conjunto
roscado
principal
Espigão
Almofada
de
polímero
monitoraudio.com 79
PORTUGUêS
monitoraudio.com 81
Tampões das portas
ATENÇÃO: Deve ter cuidado para não inserir demasiado os tampões nas
portas, caso contrários os tampões de espuma poderão perder-se no interior
da caixa.
Se o altifalante for instalado numa sala pequena, normalmente de 9 m 2 (80 pés2),
ou numa sala conhecida por reproduzir uma resposta acentuada dos graves,
poderá ser aconselhável instalar tampões das portas. No entanto, recomendamos
que experimente vários posicionamentos do altifalante na sala antes de instalar os
tampões. Para otimizar o desempenho de um altifalante, certifique-se de que não
está posicionado demasiado perto de uma parede ou perto dos cantos de uma sala
(consulte as sugestões nas páginas 4 e 7).
Se a estética ou disposição da sala pré-determinar o posicionamento dos altifalantes,
ou na presença de graves acentuados, avance e leia o ponto 1 para os modelos
Silver 1 e 2 e o ponto 2 para os modelos Silver 6, 8 e 10.
1. Quando altifalantes de montagem em prateleira/suporte (Silver 1 e 2) estiverem
posicionados a menos de 20 cm (8 polegadas) de uma parede posterior (tal
como numa prateleira, posicionados numa caixa ou num suporte próximo
de uma parede), recomendamos a instalação dos tampões das portas. Isto
reduzirá o "boom" dos graves e ajudará os altifalantes a reproduzir o seu melhor
desempenho nestas condições ambientais.
2. Quando altifalantes de chão (Silver 6, 8 e 10) estiverem posicionados a menos de
45 cm (18 polegadas) de uma parede posterior, recomendamos a instalação dos
tampões das portas. Isto reduzirá o "boom" dos graves e ajudará os altifalantes a
reproduzir o seu melhor desempenho nestas condições ambientais.
O que é o "boom" dos graves?
O "boom" dos graves (por vezes referido como ressalto) geralmente ocorre quando a
energia de graves do altifalante "excita" os modos da sala e causa uma acentuação
numa determinada frequência, ou número de frequências.
Quando instalar tampões nas portas, a expansão global dos graves não será reduzida,
porém a energia/saída dos graves à volta da frequência de sintonização da porta
diminuirá. Isto tem o efeito de reduzir o "boom" dos graves, ao mesmo tempo que
aumenta a nitidez e a agilidade aparente dos graves.
Recomendamos vivamente que experimente vários posicionamentos.
Rodagem
Os altifalantes necessitam de um certo nível de "rodagem" antes de atingirem o
desempenho ideal. O processo de rodagem da Série Silver ronda as 60 a 70 horas
de reprodução. Durante o processo de rodagem, recomendamos que não force os
altifalantes para níveis elevados, pois isto pode danificá-los. Durante este tempo, irá
notar o som a abrir e a ficar mais nítido, mais firme e muito mais controlado.
PORTUGUêS
g e b r u i k e r s h a n d l e i d i n g
Silver10
Silver centre
Silver series
Dipool
Bipool
LINKS
Dipool
Bipool
RECHTS
Dipool
Bipool
LINKS
Dipool
Bipool
RECHTS
monitoraudio.com 89
Silver FX Switch-configuratie
NEDERLANDS
De Silver FX op een muur monteren
PAS OP: je moet eerst vaststellen waar je de Silver FX-luidsprekers wilt
plaatsen en wat voor structuur de muur heeft. Als je er niet zeker van bent
of je zelf in staat bent om de luidsprekers veilig vast te zetten, schakel dan
professionele hulp in om veiligheidsrisico's te voorkomen.
PAS OP: let erop dat er geen waterleidingen en elektriciteitskabels aanwezig
zijn achter de plek op de muur waar je de muurbeugels wilt bevestigen. Werk
in veilige stappen en pas op voor losliggende draden.
Schroeven en pluggen voor de muur worden niet met de FX meegeleverd. Je moet zelf
zorgen voor de juiste benodigdheden voor het muurtype waaraan je de FX wilt bevestigen.
Om je FX aan de muur te bevestigen, raden we je aan om het muurbevestigingssjabloon
dat is meegeleverd in de verpakking te gebruiken.
De plint bevestigen
Alleen relevant voor grondmodellen
De Silver 6, 8 & 10 worden geleverd met plinten die de stabiliteit en akoestische respons
verbeteren. De plinten moeten worden vastgezet met de meegeleverde M10-schroeven.
Je hoeft ze niet allemaal te gebruiken als er niet genoeg ruimte is. Als je besluit om de
plinten niet te gebruiken, kun je de puntvoetjes direct aan de behuizing bevestigen.
Zorg ervoor dat er geen harde of scherpe voorwerpen op de grond liggen voor je
de plint plaatst. Om de plint te plaatsen draai je het geheel om, zodat de onderkant
naar boven wijst. Zorg er bij het plaatsen van de plint voor dat hij correct gedraaid is
en de schroefgaten in de plint en de behuizing op elkaar aansluiten. Gebruik nu de
schroeven om de plint vast te maken aan de behuizing. Schroef ze eerst rustig aan
en zorg ervoor dat de plint stevig op z'n plaats terecht komt. Plaats de voetjes op de
plint voordat je de luidspreker weer recht zet. (Lees ook de instructies hiernaast). De
puntvoetjes zorgen voor een betere geluidskwaliteit en bas.
Grilles
De luidsprekers van de Silver Series worden geleverd met grilles die bedekt zijn
met een akoestisch transparante stof. De grilles worden onzichtbaar op hun plaats
gehouden door magneten in de grille en de behuizing (geldt niet voor de FX).
Zorg bij het plaatsen van de grilles dat de juiste kant boven zit (insigne onderaan) en plaats
ze vervolgens op de behuizing. De magneten zullen de grilles op hun plaats trekken.
Bij de FX zijn de grilles reeds in de fabriek geplaatst. Om een grille te verwijderen trek
je hem voorzichtig weg van de behuizing met je vingertoppen. Elke behuizing heeft
drie aparte grilles.
PAS OP: als je de luidsprekers wilt verplaatsen, verwijder dan eerst de grilles.
Silver Series92
monitoraudio.com 95
Poortstoppen
WAARSCHUWING: pas op dat je de poortstop niet te ver in de poort duwt,
gezien de stop van schuimrubber in de behuizing kan vallen.
Als de luidspreker in een kleine kamer (ongeveer 9 vierkante meter) wordt gebruikt, of
in een kamer die een versterkte basrespons creëert, dan is het wellicht een goed idee
om poortstoppen te gebruiken. Het is echter aan te raden om eerst te experimenteren
met de plaatsing van de luidsprekers, alvorens je de poortstoppen gebruikt. Om de
luidsprekerprestaties te verbeteren, moet je ervoor zorgen dat hij niet te dicht bij een
muur of hoek staat (zie pagina 4 en 7 voor suggesties).
Als de indeling van je kamer de positie van de luidsprekers bepaalt, of als je een
geaccentueerde bas hoort, lees dan punt 1 voor de Silver 1 en 2, en punt 2 voor de
Silver 6, 8 en 10.
1. Als de hoger geplaatste luidsprekers (Silver 1 en 2) op een afstand van 20 cm of
minder van een muur af geplaatst moeten worden (zoals op een boekenplank,
in een open kast of aan de muur gemonteerd), dan is het aan te raden om de
poortstoppen te gebruiken. Dit reduceert de 'dreun' van de bas en helpt de
luidsprekers om optimaal te functioneren onder deze omgevingsomstandigheden.
2. Als de grondluidsprekers (Silver 6, 8 en 10) op een afstand van 45 cm of minder
van een achtermuur geplaatst moeten worden, dan is het aan te raden om de
poortstoppen te gebruiken. Dit reduceert de 'dreun' van de bas en helpt de
luidsprekers om optimaal te functioneren onder deze omgevingsomstandigheden.
Wat is een basdreun?
Een basdreun ontstaat wanneer de energie van de bas van de luidsprekers de kamer
laat resoneren wat zorgt voor een versterking van een of meer frequenties.
Het basbereik wordt niet verlaagd door het gebruik van poortstoppen. Wel vermindert
de energie van de bas rondom de poortfrequentie. Hierdoor verlaag je de 'dreun' van
de bas, en verhoog je tegelijkertijd de helderheid en behendigheid.
Het is aan te raden om te experimenteren.
Inlopen
De luidsprekers moeten worden 'ingelopen' voordat ze hun optimale niveau bereiken.
Voor de Silver Series neemt dit proces ongeveer 60 tot 70 uur aan afspeeltijd in
beslag. Tijdens deze periode is het aan te raden om de luidsprekers niet te hard te
zetten, gezien dit ze kan beschadigen. Je zult merken dat het geluid langzaam 'open'
gaat en helderder, strakker en zuiverder wordt.
NEDERLANDS

Produkt Specifikationer

Mærke: Monitor Audio
Kategori: Højttaler
Model: Silver 8

Har du brug for hjælp?

Hvis du har brug for hjælp til Monitor Audio Silver 8 stil et spørgsmål nedenfor, og andre brugere vil svare dig


Højttaler Monitor Audio Manualer

Monitor Audio

Monitor Audio CS-B Manual

25 Juli 2025
Monitor Audio

Monitor Audio CL-B Manual

24 Juli 2025
Monitor Audio

Monitor Audio Bronze AMS 6G Manual

22 Juli 2025
Monitor Audio

Monitor Audio Radius 225 3G Manual

22 Juli 2025
Monitor Audio

Monitor Audio Studio 89 Manual

22 Juli 2025
Monitor Audio

Monitor Audio Gold 300 6G Manual

22 Juli 2025
Monitor Audio

Monitor Audio Radius 200 3G Manual

22 Juli 2025
Monitor Audio

Monitor Audio Radius 270 3G Manual

7 Juli 2025
Monitor Audio

Monitor Audio CM-B Manual

7 Juli 2025
Monitor Audio

Monitor Audio Apex A40 1G Manual

7 Juli 2025

Højttaler Manualer

Nyeste Højttaler Manualer

Muse

Muse M-968 BTY Manual

1 August 2025
Grundig

Grundig Portable 360 Manual

1 August 2025
Grundig

Grundig Band 360 Manual

1 August 2025
Grundig

Grundig GBT Connect 360 Manual

1 August 2025
Muse

Muse M-968 BTR Manual

31 Juli 2025
JLab

JLab Epic Party Manual

31 Juli 2025
JVC

JVC XS-E423 Manual

30 Juli 2025
SoundTube

SoundTube RF31-EZ-T Manual

30 Juli 2025
Valcom

Valcom VIP-480AL-W-SA Manual

30 Juli 2025
Rockustics

Rockustics StoneHenge II-S/T Manual

30 Juli 2025
