MTX Contractor Theater Series

In-Walls and In-Ceilings

Warranty Information..

MTX products purchased in the United States from an authorized MTX dealer, is guaranteed against de-

fects in material and workmanship for a period of TEN YEARS from the date purchased by the end user,

and limited to the original retail purchaser of the product. Product found to be defective during that period

will be repaired or replaced by MTX at no charge. This warranty is void if it is determined that unauthorized

parties have attempted repairs or alterations of any nature. Warranty does not extend to cosmetics or ﬁn-

ish. Before presuming a defect is present in the product, be certain that all related equipment and wiring is

functioning properly. MTX disclaims any liability for other incurred damages resulting from product defects.

Any expenses incurred in the removal and reinstallation of product is not covered by this warranty. MTX’s

total liability will not exceed the purchase price of the product. If a defect is present, your authorized MTX

dealer may be able effect repairs.

Proof of purchase is required when requesting service, so please retain your sales receipt and take a mo-

ment to register your product on line at mtx.com. Also, a Return Authorization number (RA) is required

before shipping product back to MTX, call 800-556-2888 or 608-328-5560.

Congratulations..

We appreciate your choice of MTX Contractor Theater In-Wall and In-Ceiling Series speakers. Properly

installed and operated, these speakers should provide years of worry-free listening pleasure. It’s important

that you follow each step in the mounting directions on the mounting template and the recommendations

in this guide carefully to insure proper installation.

Features..

• Aimable swivel tweeter

• 12dB or 18dB/octave highpass, 12dB /octave lowpass crossover

• Tweeter overload protection circuit

• Mylar highpass capacitors

• Neodymium tweeter magnet

• Glass ﬁber woofer cone material w/rubber surround

• Debris resistant woofer basket

• High temperature woofer and tweeter voice coil wire

• Input binding posts accept up to 8 gauge wire

• Infrared (IR) knockout on In-Wall models

• Aluminum grille material

• Front mounted Tweeter Level Control (except CT800SW)

Painting Your Loudspeakers..

MTX Contractor Theater In-Wall and In-Ceiling Series speakers are designed to accept all types of interior

and exterior paints. Spray or roller application should provide excellent results. A paint shield is included

with all speakers to protect the drivers during the painting process. The cloth inserts in the grilles should be

removed before the speakers are painted. They should be placed back in the grilles after the paint is dry.

Loudspeaker Placement..

MTX Contractor Theater In-Wall and In-Ceiling Series speakers are designed to work within any interior

decorating scheme. They can be installed in virtually any location where ﬂush mounting is possible. To

maximize their acoustical performance, however, certain guidelines should be followed. For the best ste-

reo reproduction the two loudspeakers should be placed an equal distance from your listening position

and separated so that the angle between them, at the listening position, is between 40 and 60 degrees.

See Figures 1 and 2.

Model CT800SW

Ce modèle est un caisson de graves conçu pour accroître la réponse d’un système dans les graves.

Il s’utilise avec des enceintes pleine gamme qui nécessitent un appoint de puissance dans les basses

fréquences. Il peut reproduire le canal à effets basse fréquence LFE (Low Frequency Effects) dans un

système de cinéma-maison. Ce modèle comprend un réseau de filtrage passe-bas commutable. Le

réglage « Lowpass ON » active un réseau de filtrage à filtre passe-bas 80 Hz 12 dB/octave. Ce réglage

s’utilise lorsque le processeur, le préamplificateur ou le récepteur du système n’assure pas de filtrage

passe-bas sur le canal d’alimentation du CT800SW. Avec le réglage « Lowpass OFF », le réseau de

filtrage est mis hors circuit, ce qui permet de fournir toute la gamme du signal au CT800SW. Cela signifie

que l’utilisateur doit disposer d’un filtrage passe-bas externe pour intégrer correctement le caisson de

graves dans l’ensemble du système audio. Lorsque le CT800SW est raccordé au canal LFE d’un système

de cinéma-maison, le processeur, le préamplificateur ou le récepteur audio/vidéo assure le filtrage passe-

bas requis. Il est conseillé de commencer par régler à 80 Hz la fréquence de coupure sur le canal LFE

du récepteur. La fréquence de coupure passe-bas du canal LFE peut ensuite être réglée pour optimiser

le fonctionnement à basse fréquence. Si ce modèle est utilisé avec un système de musique stéréopho-

nique à deux canaux, il faut utiliser le réglage « Lowpass ON » pour intégrer le caisson de graves aux

enceintes pleine gamme.

Considérations d’épaisseur du mur et du plafond

Tous les modèles de la gamme Contractor Theater encastrables au plafond et au mur se montent sur

une épaisseur pouvant atteindre 38 mm, selon l’orientation des ailettes de montage. Le tableau ci-des-

sous permet de déterminer l’orientation requise des ailettes de montage pour l’installation au mur ou au

plafond.

Modèle Plage d’épaisseur du mur pour Plage d’épaisseur du mur pour

pour l’orientn normale (“) l’orientation inverse (“)

CT825W 0 - 1 3/16 5/8 - 1 5/8

CT800SW 0 - 1 3/16 5/8 - 1 5/8

CT625W 0 - 1 3/16 5/8 - 1 5/8

CT620W 0 - 1 3/16 5/8 - 1 5/8

CT2525LCR 0 - 1 3/16 5/8 - 1 5/8

CT625C 1/4 - 1 1/4 1/4 - 2

CT620C 1/4 - 1 1/4 1 1/4 - 2

CT520C 1/4 - 1 1/4 1 1/4 - 2

CT825C 1/2 - 1 1/2 1/2 - 2 1/4

Déterminer l’épaisseur du mur de montage des enceintes et utiliser le tableau pour trouver l’orientation

requise des ailettes de montage. S’il faut retourner les ailettes, dévisser complètement les vis de montage

pour les sortir des ailettes. Puis, faire soigneusement sortir les ailettes des rails en les soulevant à l’aide

d’un levier. Retourner les ailettes, les remettre en place dans les rails et réinstaller les vis de montage.

Réglage du niveau du haut-parleur d’aigus

La sortie du haut-parleur d’aigus peut être réglée pour apporter une compensation dans les cas où le

placement des enceintes ou les positions d’écoute sont défavorables. La position 0 dB a été conçue pour

offrir la réponse en fréquence la plus douce sur l’axe. Si la réponse aux hautes fréquences est jugée trop

forte ou trop faible, il est possible d’augmenter le niveau du haut-parleur d’aigus (position +3 dB) ou de

le diminuer (-3 dB) en fonction des préférence de l’auditeur.

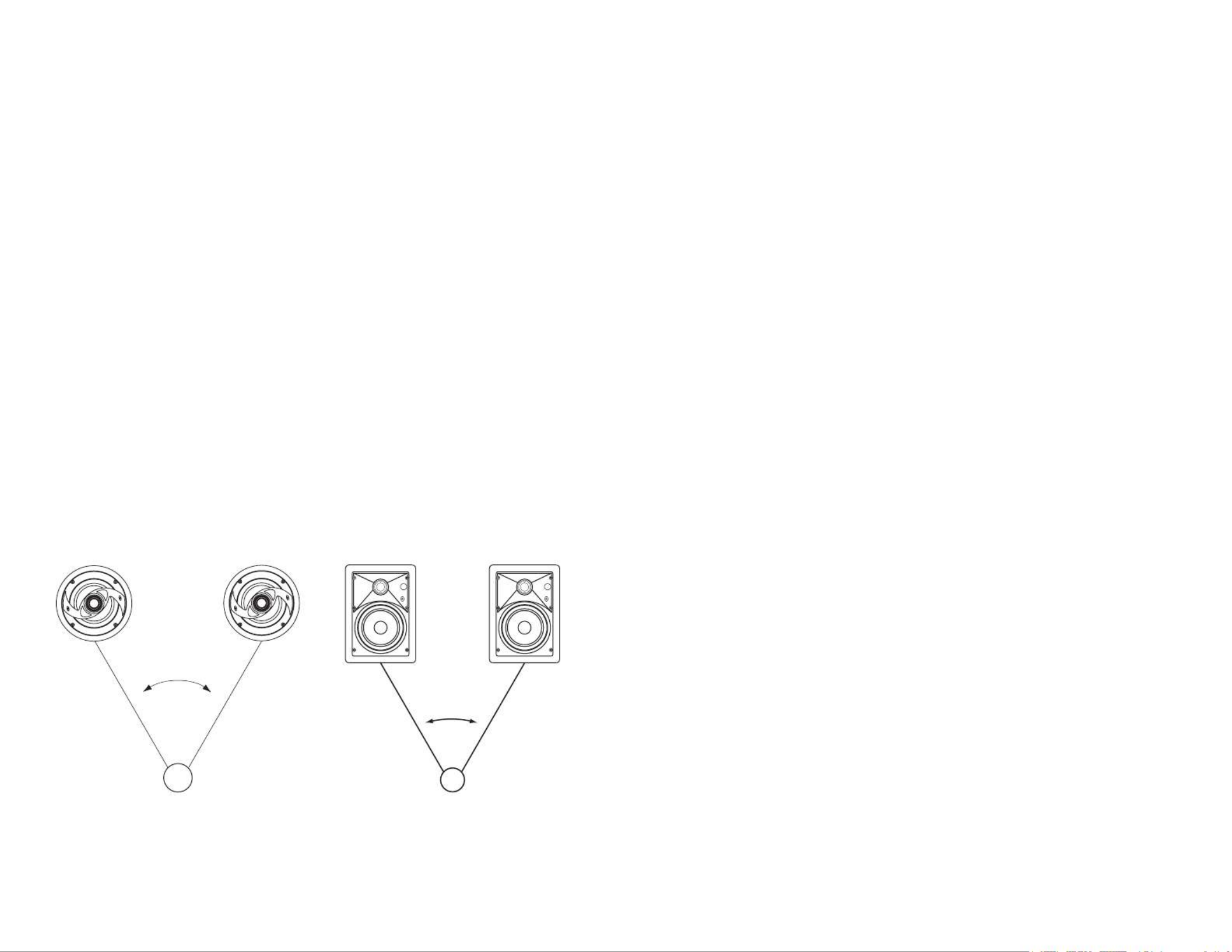

Figure 1 Figure 2
