INSTRUCTION MANUAL

WWW.NEOMOUNTS.COM

FPMA-HAW100HC

Medical mount

Medische steun

Medizinische Halterung

Support médical

Supporto medico

Soporte médico

Suporte medico

Medicinsk beslag

Medisinsk feste

Medicinskt fäste

Medical teline

Uchwyt medyczny

Držák pro lékařské účely

Držiak na lekárske vybavenie

Suport medical

FPMA-HAW100

INDEX

FPMA-HAW100HC

1-6 kg

6-12 kg

75x75 -

100x100 mm

75x75 -

100x100 mm

Before starting assembly p. 2

Parts p. 3

Arm operation p. 4

Positioning p. 5

Serviceable range p. 6

Wall assembly p. 7

Cable assembly p. 11

Monitor assembly p. 15

Replacement arm covers p. 17

Adjustment for loading p. 19

Adjusting universal joint tension p. 20

Safety notes p. 22

0-170 cm

0-187 cm

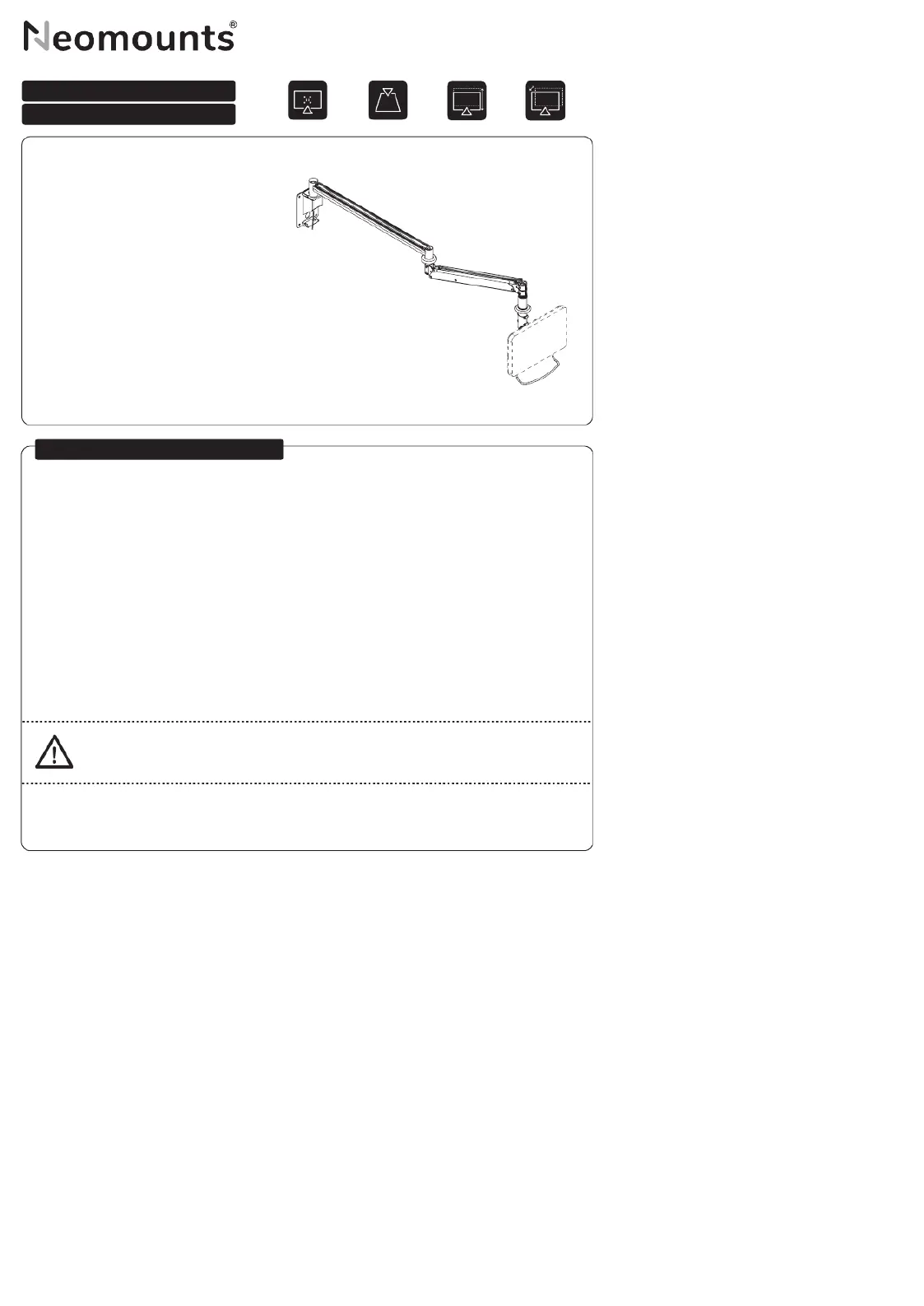

BEFORE STARTING ASSEMBLY

• Please read this manual thoroughly, before assembling the product.

• Some drawings are enlarged to clearify the steps.

• Do not discard any of the packaging until you have checked all the parts.

• If you are missing any of the parts, please contact your supplier.

Note

Only if required, the fastening hardware may be replaced by the installer at their own risk, based on the requirements of the wall compo-

sition; Neomounts shall not be held liable if any fasterning hardware supplied by third parties fails to sufciently secure the wall mount to

the wall.

Cleaning recommendations

• Please use non-abrasive or diluted products to clean the plastic components of this product, such as soap water or diluted alcohol.

• Use a soft cloth with 91% isopropyl alcohol to remove pen or marker spots on the surface of the arm.

• For any other stains like iodine spots, a soft cloth with above cleansers is suggested for cleaning.

• The following chemicals are strictly forbidden to use cleaning the arm: abrasive cleansers, acetone, mineral spirits, paint thinner or any

other harsh or toxic chemicals.

THE INSTALLATION SHOULD BE PERFORMED BY A QUALIFIED TECHNICIAN AND SHOULD MEET THE

REQUIREMENTS OF LOCAL REGULATIONS

FPMA-HAW100

FPMA-

HAW100:

FPMA-

HAW100HC:

Produkt Specifikationer

Mærke:	NeoMounts
Kategori:	Flad panel støtte
Model:	FPMA-HAW100HC
Dybde:	1870 mm
Højde:	1700 mm
Produktfarve:	Hvid
Pakkedybde:	300 mm
Pakkebredde:	1010 mm
Pakkehøjde:	400 mm
Monteringstype:	Væg
Harmoniseret systemkode (HS):	85299097
Hovedkassen højde (udvendigt):	400 mm
Hovedkassens længde (udvendigt):	300 mm
Hovedkassens bruttovægt (udvendigt):	18450 g
Hovedkassens bredde (udvendigt):	1010 mm
Oprindelsesland:	Taiwan
Højdejustering:	Ja
Drejevinkel område:	0 - 270 °
Hældningsvinkelområde:	0 - 55 °
Produkter pr. hovedkasse (udvendigt):	1 stk
Ydre emballage nettovægt:	14200 g
Maksimal vægtkapacitet:	12 kg
Drejelig vinkel:	370 °
Højdejusteringsområde:	0 - 1700 mm
Forbedret kabelstyring:	Ja
Maksimal skærmstørrelse kompatibilitet:	30 "
Antal understøttede skærme:	1
Minimal skærmstørrelse kompatibilitet:	10 "
Montering interface kompatibilitet (min.):	75 x 75 mm
Montering interface kompatibilitet (maks.):	100 x 100 mm
Antal pr. EUR-palle:	8 stk
Afstand til væggen (maks.):	1700 mm
Antal drejepunkter:	3
Pakke nettovægt:	14200 g
Højdejusteringstype:	Gasfjeder
