Side 1/8

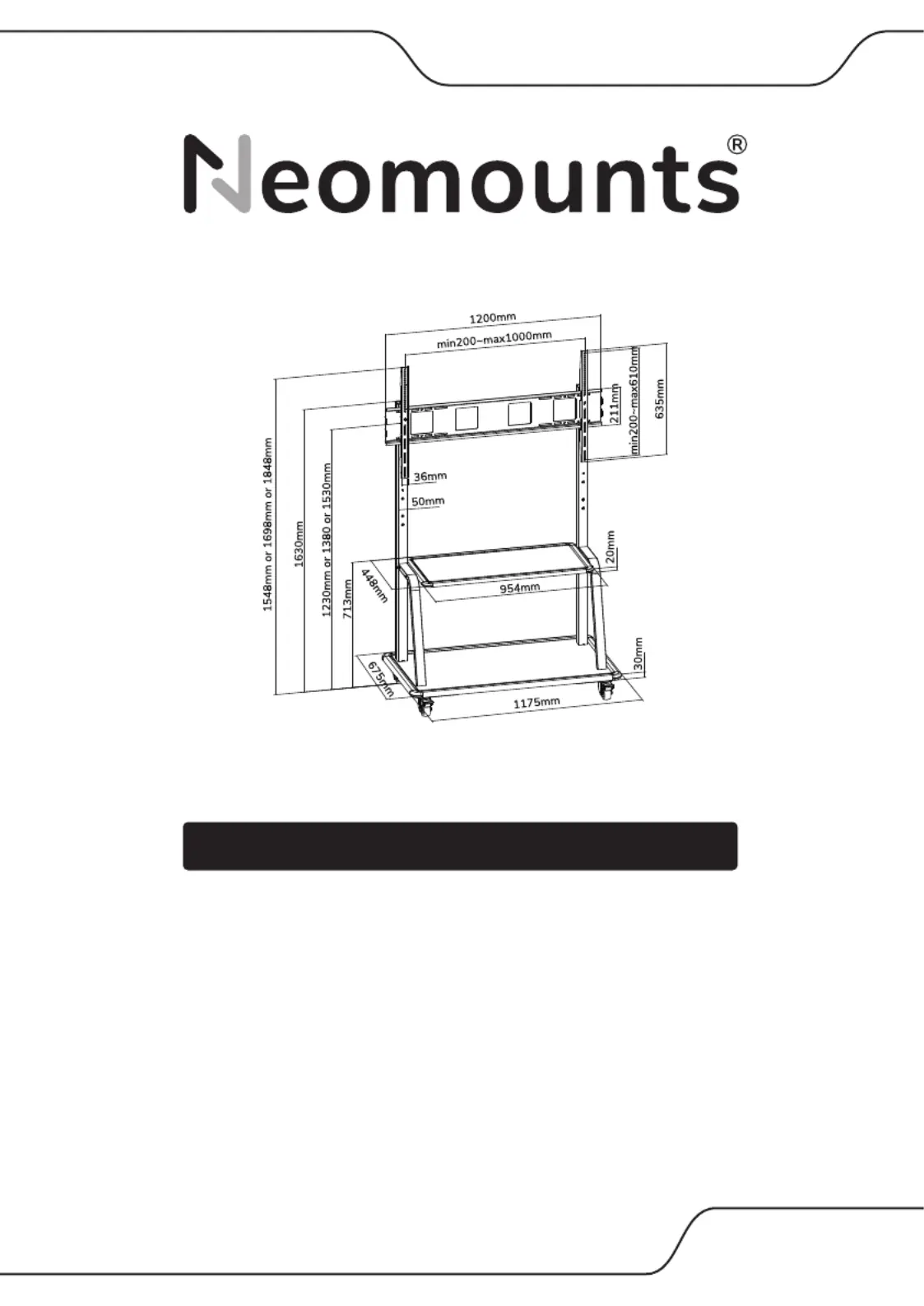

NS-M4000BLACK

Floor stand

Vloersteun

Bodenständer

Support au sol

Supporto da pavimento

Soporte de suelo

Suporte de chão

Gulvstander

Gulv stativ

Golvstativ

Lattiateline

Stojak podłogowy

Podlahový stojan

Stativ pentru podea

WW UNW EO.N MO TS.COM

INS UC O NUALTR TI N MA

NS-M4000BLACK

200x200 -

1000x600 mm

131-153 cm

0-150 kg

T loo

PARTS

S 1TEP

Install the casters. Screw tightly

Installeer de wielen. Draai stevig aan

Montieren Sie die Rollen. Fest anschrauben

Installez les roulettes. Visser fermement

Installare le ruote. Avvitare saldamente

Instalar las ruedas. Atornille ﬁrmemente

Instale as rodas. Aparafusar ﬁrmemente

Zainstaluj kółka. Mocno przykręcić

Install the feet

Installeer de stelpoten

Installieren Sie die Füße

Installer les pieds

Installa i piedi

Instalar los pies

Instale os pés

Zainstaluj stopy

S 1TEP

Lock the hexagonal nut tightly with a wrench as shown, to

prevent the caster wheels from backing out during usage.

Lock the hexagonal nut tightly with a wrench as shown,

to prevent the feet from backing out during usage.

G. (x1)

R. S. M-F. M-G. M-H. (x1) (x1) (x4) (x8) (x8)T. (x4)

H. (x2)

A. B. C. D. E. F. (x1) (x2) (x2) (x2) (x2) (x1)

I. D8- 24Φ

(x4)

J. M8x45

(x8)

K. M8x65

(x4)

L. M6x130

(x4)

M. D6

(x4)

Q. 5mm

(x1)

M-A. M5x14

(x4)

M-B. M6x14

(x4)

M-C. M6x30

(x4)

M-D. M8x30

(x4)

M-E. M8x50

(x4)

N. D8- 16Φ

(x12)

O. M6

(x4)

P. M8

(x4)

Produkt Specifikationer

Mærke:	NeoMounts
Kategori:	Wandstøtte
Model:	NS-M4000BLACK
Type:	Bærbar gulvstativ til fladpanel
Bredde:	1200 mm
Dybde:	680 mm
Højde:	1530 mm
Vægt:	- g
Produktfarve:	Sort
Pakkedybde:	110 mm
Pakkebredde:	565 mm
Pakkehøjde:	1530 mm
Panel montering grænseflade:	200 x 200,1000 x 600 mm
Monteringstype:	Gulv
Harmoniseret systemkode (HS):	7326909890
Hovedkassen højde (udvendigt):	1530 mm
Hovedkassens længde (udvendigt):	110 mm
Hovedkassens bruttovægt (udvendigt):	46200 g
Hovedkassens bredde (udvendigt):	565 mm
Oprindelsesland:	Kina
Højdejustering:	Ja
Antal hjul:	4 hjul
Produkter pr. hovedkasse (udvendigt):	1 stk
Ydre emballage nettovægt:	46200 g
Maksimal vægtkapacitet:	150 kg
Hjul:	Ja
Højdejusteringsområde:	1380 - 1530 mm
Forbedret kabelstyring:	Ingen
Maksimal skærmstørrelse kompatibilitet:	105 "
Låsbare hjul:	Ja
Antal understøttede skærme:	1
Minimal skærmstørrelse kompatibilitet:	60 "
Montering interface kompatibilitet (min.):	200 x 200 mm
Montering interface kompatibilitet (maks.):	1000 x 600 mm
Indeholdt antal hylder:	2
Antal pr. EUR-palle:	14 stk
Pakke nettovægt:	19000 g
Højdejusteringstype:	Vejledning
