Włącznik bezdotykowy, jednobiegunowy, monostabilny

Short distance IR sensor

Berührungsloser Einschalter, einpolig

Model: OR- -2CR 84

ZASTOSOWANE OZNACZENIA/ APPLIED MARKINGS VERWENDETE BEZEICHNUNGEN/

P10

P11

P12

07/2025

SPECYFIKACJA TECHNICZNA/ TECHNICAL DATA/ TECHNISCHE DATEN

Zasilanie

Power supply

Stromversorgung

230V~, 50Hz

Maks. obciążenie

Max. load

Max. Belastung

5 200W LED 00W

Pobór prądu podczas pracy

Power consumption during operation

Stromverbrauch im Betrieb

0,5W

Stopień ochrony

Protection level

Schutzart

IP20

Wymiary

Dimensions

Abmessungen

90 x 35 x 20mm

Wymiary sondy

Dimensions of the probe

Abmessungen der Sonde

Ø17mm x 11mm

Waga netto

Net weight

Nettogewicht

0,06kg

Przewód łączący sondę

z wyłącznikiem

Cable connecting the probe

to the switch

Kabel, das die Sonde

mit dem Schalter verbindet

~150cm

Temperatura pracy

Working temperature

Betriebstemperatur

- °C ~ °C20 40

Współpracuje z LED

Works with LED

Arbeitet mit LED

✔

Czujnik obecności

Presence sensor

Anwesenheitssensor

✘

Przekaźnik

Relay

Relais

✔

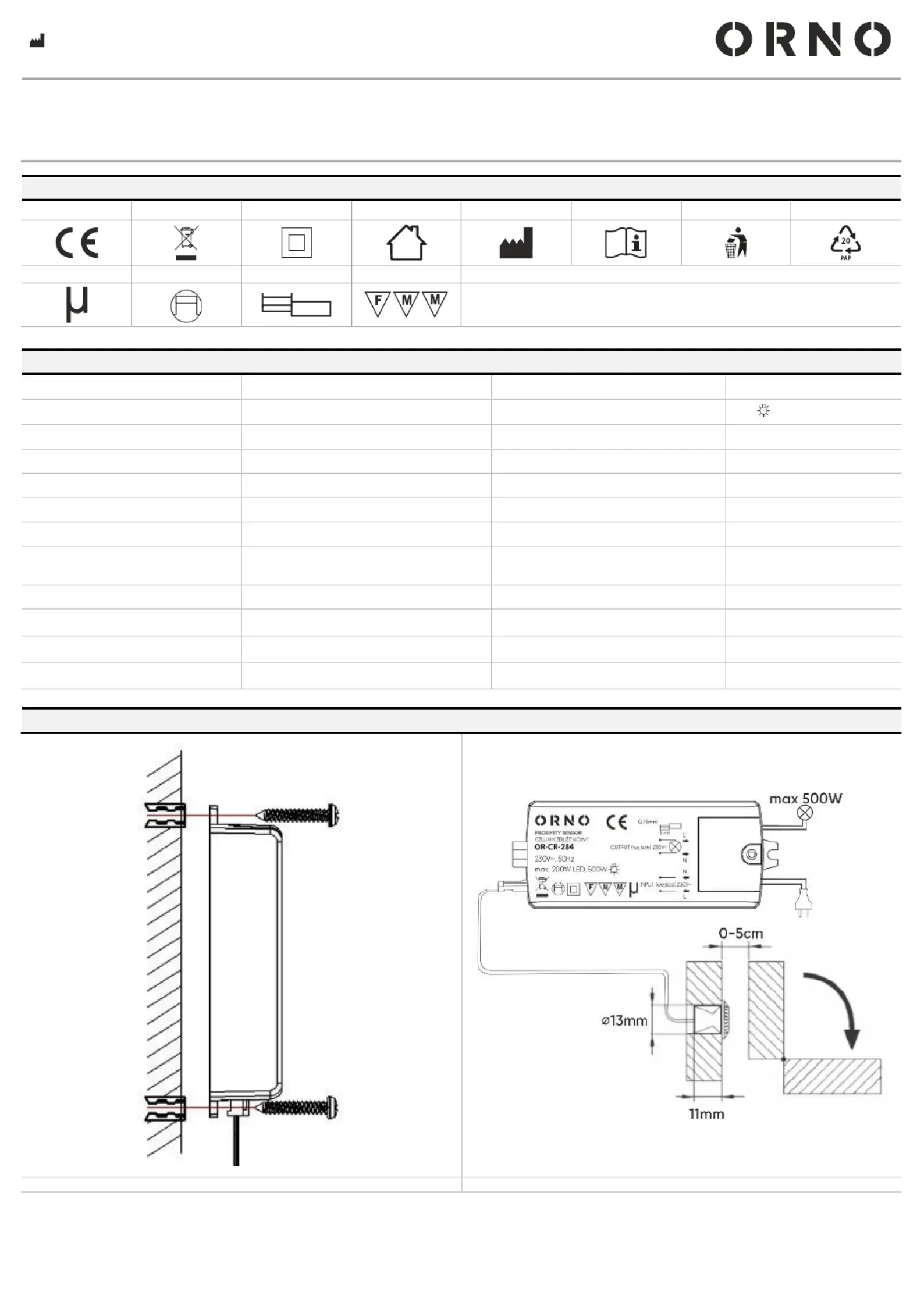

SKRÓCONA INSTRUKCJA OBSŁUGI/ QUICK GUIDE/ KURZANLEITUNG

r .1/ fig.1/ Abb.1/ fig.1/ рис.1ys

r .2/ fig.2/ Abb.2/ fig.2/ рис.2ys

FORMACJE DOTYCZĄCE BEZPIECZEŃSTWAIN

Ostrzeżenia i uwagi dotyczące bezpiecznego stosowania produktu.

1. Przed rozpoczęciem korzystania z urządzenia, zapoznaj się z niniejszą

instrukcją obsługi oraz zachowaj ją na przyszłość.

2. Dokonanie samodzielnych napraw i modyfikacji skutkuje utratą gwarancji.

3. Urządzenie może być używane wyłącznie zgodnie z jego przeznaczeniem.

Jakiekolwiek inne zastosowanie uznaje się za niebezpieczne.

4. Producent nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidło-

wego montażu czy eksploatacji urządzenia.

5. Montaż urządzenia powinien być wykonany przez osobę doświadczaną

i posiadającą odpowiednie uprawnienia.

6. Wszelkie czynności wykonuj przy odłączonym zasilaniu.

7. Nie zanurzaj urządzenia w wodzie i innych płynach.

8. Nie obsługuj urządzenia, gdy uszkodzona jest obudowa.

9. Nie dotykaj bezpośrednio ani pośrednio wewnętrznych elementów pracują-

cego urządzenia - grozi porażeniem i/lub oparzeniem.

10. Nie zakrywaj urządzenia. Zapewnij swobodny przepływ powietrza.

11. Produkt jest przeznaczony do użytku wewnątrz pomieszczeń.

12. Wybierając miejsce montażu oprawy z czujnikiem ruchu, należy wziąć pod

uwagę następujące kryteria:

a) Miejsce montażu powinno uwzględniać kąty zasięgu czujnika, aby zapewnić

skuteczne wykrywanie ruchu.

b) Czujnik nie powinien być skierowany na jasne obiekty (np. białe powierzchnie)

ani na źródła ciepła, które mogą zakłócać jego działanie.

c) Unikaj montażu w pobliżu urządzeń emitujących silne pole elektromagne-

tyczne, grzejników oraz obiektów silnie odbijających światło, takich jak lustra

czy okna.

d) Nie instaluj oprawy w miejscach narażonych na silny wiatr, gdzie ruchome

obiekty (np. drzewa, zasłony) mogą wywoływać fałszywe wykrycia. Unikaj

również miejsc w pobliżu sprzętów emitujących podmuchy wiatru (zamra-

żarki, klimatyzatory, wentylatory, itd.).

e) Zanieczyszczenie optyki czujnika zmniejsza zasięg i czułość detekcji ruchu

– należy dbać o jej czystość.

f) W warunkach, gdzie różnica temperatur między poruszającym się obiektem

a otoczeniem jest niewielka (np. w upalne dni), zasięg i szybkość reakcji

czujnika mogą być ograniczone.

WSKAZÓWKI DOTYCZĄCE SPOSOBU UTYLIZACJI

Każde gospodarstwo jest użytkownikiem sprzętu elektrycznego i elek-

tronicznego, a co za tym idzie potencjalnym wytwórcą niebezpiecznego

dla ludzi i środowiska odpadu, z tytułu obecności w sprzęcie niebez-

piecznych substancji, mieszanin oraz części składowych. Z drugiej strony

zużyty sprzęt to cenny materiał, z którego możemy odzyskać surowce takie

jak miedź, cyna, szkło, żelazo i inne. Symbol przekreślonego kosza na śmieci

umieszczany na sprzęcie, opakowaniu lub dokumentach do niego dołączonych

oznacza, że produktu nie wolno wyrzucać łącznie z innymi odpadami.

Oznakowanie oznacza jednocześnie, że sprzęt został wprowadzony do obrotu

po dniu 13 sierpnia 2005 r. Obowiązkiem użytkownika jest przekazanie zuży-

tego sprzętu do wyznaczonego punktu zbiórki w celu właściwego jego prze-

tworzenia. Informacje o dostępnym systemie zbierania zużytego sprzętu elek-

trycznego można znaleźć w punkcie informacyjnym sklepu oraz w urzędzie

miasta/gminy. Odpowiednie postępowanie ze zużytym sprzętem zapobiega

negatywnym konsekwencjom dla środowiska naturalnego i ludzkiego zdrowia!

ZASTOSOWANE OZNACZENIA

P1. Wyrób zgodny z dyrektywami UE.

P2. Utylizacja zużytego sprzętu elektrycznego.

P3. Klasa ochrony II.

P4. Do użytku wewnątrz pomieszczeń.

P5. Producent.

P6. Dodatkowa dokumentacja i/lub instrukcja obsługi.

P7. Zachowaj czystość.

P8. Symbol materiału do recyklingu (tektura falista).

P9. Urządzenie radiowe.

P10. Niezależne urządzenie sterujące lampą.

P11. Przekrój i długość odizolowanego przewodu.

P12. Produkt do montażu na podłożu palnym.

OPIS WYROBU

Czujnik załącza obwód elektryczny w momencie oddalenia np. drzwi lub frontu

meblowego na odległość około 5 cm. Wyłączenie następuje przy ponownym

pojawieniu się przeszkody w polu działania czujnika.

PRZEZNACZENIE

Urządzenie przeznaczone do montażu natynkowego pomieszczeń, w standar-

dowych instalacjach elektrycznych. Do zastosowania w szafkach meblowych,

garderobach, szafach przesuwnych, barkach itp.

SPOSÓB INSTALACJI

1. Wyłącz zasilanie.

2. Spód urządzenia przymocuj w wybranym miejscu za pomocą wkrętów z

kołkiem rozporowym.

3. Podłącz zgodnie ze schematem podłączenia.

4. Włącz zasilanie i przetestuj.

TEST

1. Włącz zasilanie.

2. Zbliżenie dłoni na odległość 5-6 cm do czujnika spowoduje załączenie ob-

wodu elektrycznego. Ponowne zbliżenie dłoni wyłączy obwód elektryczny.

NIEKTÓRE PROBLEMY I SPOSOBY ICH ROZWIĄZANIA

1. Światło nie działa:

a. Sprawdź poprawność podłączenia zasilania i odbiornika.

b. Sprawdź obciążenie.

c. Sprawdź poziom natężenia oświetlenia otoczenia.

2. Słaba czułość:

a. Sprawdź, czy przed czujnikiem nie znajdują się urządzenia, które mogą

zakłócić odbierane sygnały.

b. Sprawdź, czy temperatura otoczenia nie jest za wysoka.

3. Czujnik nie może automatycznie wyłączyć obciążenia:

a. Sprawdź, czy wykrywany obiekt znajduje się w polu detekcji.

b. Sprawdź, czy zasilanie jest zgodne z instrukcją.

DANE DOTYCZĄCE CZYSZCZENIA I KONSERWACJI

Konserwacje wykonywać przy odłączonym zasilaniu. Czyścić wyłącznie deli-

katnymi suchymi tkaninami. Nie używać chemicznych środków czyszczących.

SERWIS POSPRZEDAŻOWY

Jeśli pomimo staranności, z jaką zaprojektowaliśmy i wyprodukowaliśmy Twój

produkt nie działa on prawidłowo, skontaktuj się z naszymi technikami z zespołu

obsługi posprzedażnej:

Doradca klienta detalicznego

Tel.: +48 (32) 43 43 110 wew. 109

e-mail: techniczny@orno.pl

Od poniedziałku do piątku w godzinach od 8:00 do 17:00.

KANAŁY KOMUNIKACJI ZWIĄZANE Z BEZPIECZEŃSTWEM

Wszelkie skargi i informacje związane z bezpieczeństwem wyrobu należy

zgłaszać do producenta za pomocą strony internetowej: www.orno.pl.

DODATKOWE INFORMACJE

Z uwagi na fakt, że dane techniczne podlegają ciągłym modyfikacjom, Producent

zastrzega sobie prawo do dokonywania zmian dotyczących charakterystyki

wyrobu oraz wprowadzania innych rozwiązań konstrukcyjnych niepogarsza-

jących parametrów i walorów użytkowych produktu. Dodatkowe informacje na

temat produktów marki ORNO dostępne są na: www.orno.pl. Orno-Logistic

Sp. z o.o. nie ponosi odpowiedzialności za skutki wynikające z nieprzestrzega-

nia zaleceń niniejszej instrukcji. Firma Orno-Logistic Sp. z o.o. zastrzega

sobie prawo do wprowadzania zmian w instrukcji - aktualna wersja do pobrania

ze strony www.orno.pl. Wszelkie prawa do tłumaczenia/interpretowania oraz

prawa autorskie niniejszej instrukcji są zastrzeżone.
