5115 Hadley Ave. N., St. Paul, MN 55128 (USA) www.parktool.com

PARK TOOL CO.

HHP-3 Instructions / Instructions / Anleitung / Instrucciones

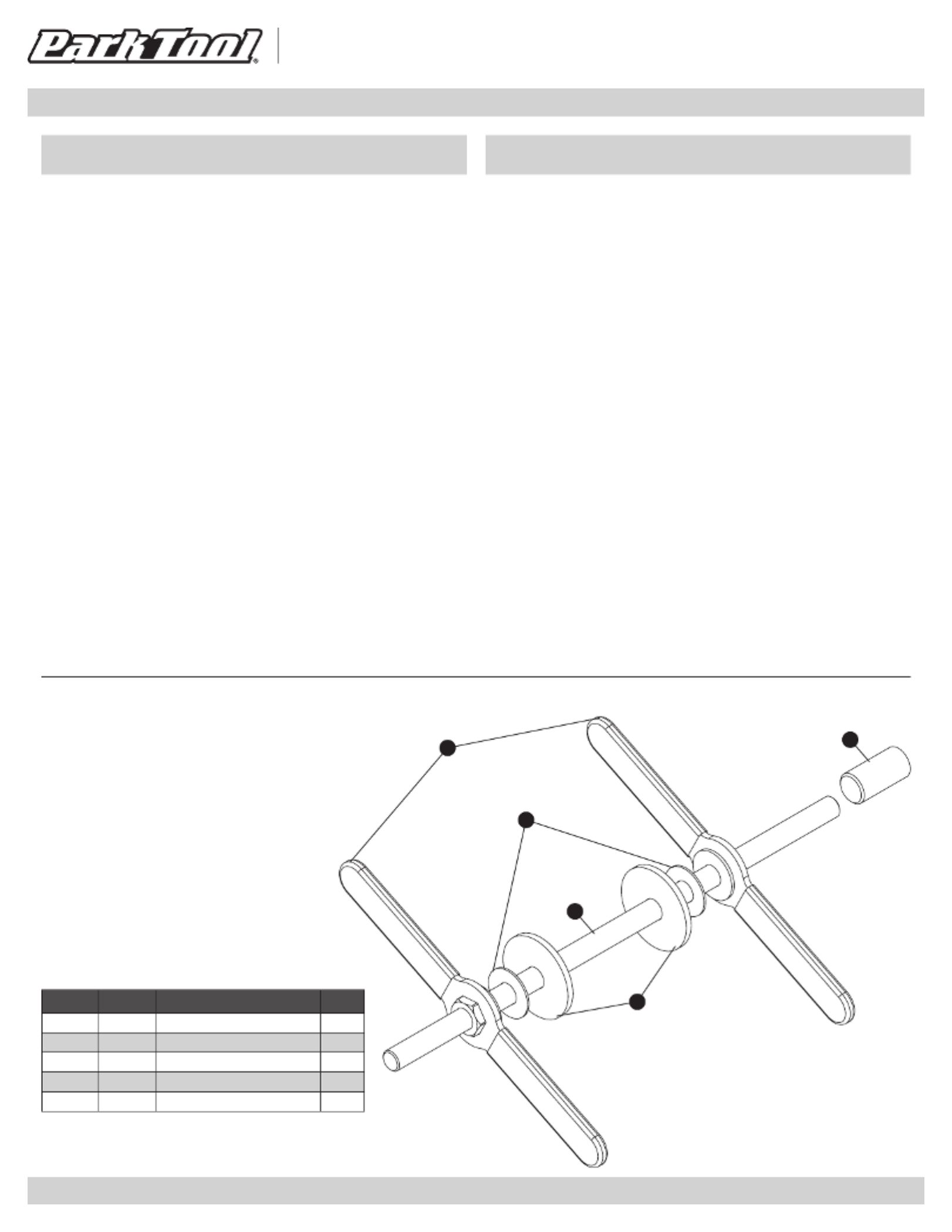

HHP-3 Home Mechanic Headset Cup Press

PRESSING HEADSET CUPS INTO FRAME

1. Determine the acceptability of the press ﬁt between the headset cup

and the head tube. Using a caliper, measure outside diameter (OD) of

pressed portion of headset cup. Next, measure inside diameter (ID) of

frame head tube. Due to possibility of ID being out of round, measure in at

least two places and average the dimensions. Subtract inside diameter

from outside diameter to determine amount of pressing interference.

Normal interference is between 0.1mm – 0.2mm. If the press ﬁt is more

than 0.2mm, damage to frame and/or tool may occur. In this case, it is

recommended to ream the head tube or ﬁnd a headset with a different

press interference. If the difference is between 0.0 - 0.1mm, a Loctite-

type adhesive is recommended. If the difference is negative, a different

headset is recommended. Check with headset manufacturer for

interference speciﬁcations unique to their headset.

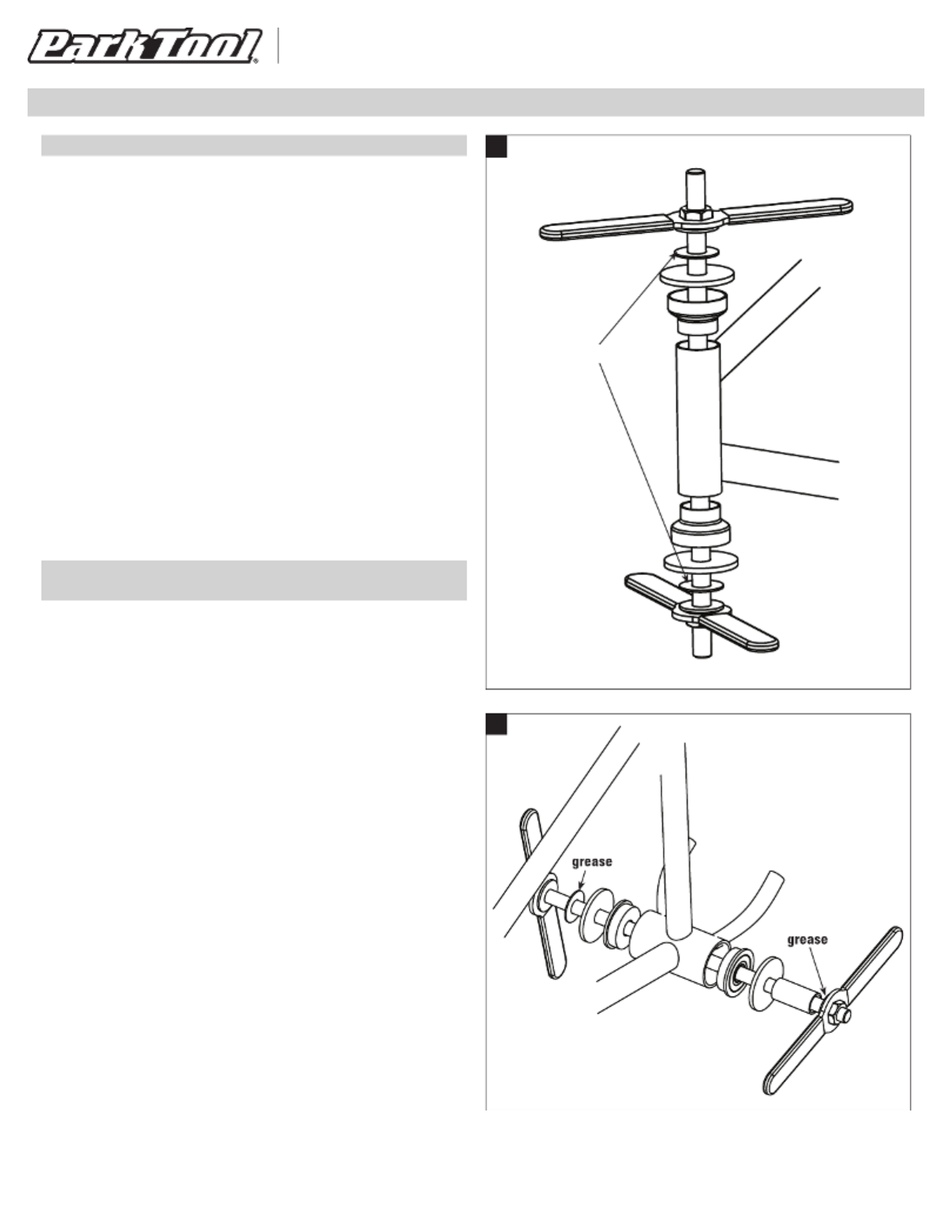

2. Assemble HHP-3 and headset parts as seen in Figure 1.

3. Turn handles clockwise slowly and inspect alignment of cups as they

enter head tube. Press cups until fully seated into head tube.

PRESSING BEARING CUPS INTO ONE-PIECE BOTTOM BRACKET SHELLS

1. Assemble parts as seen in Figure 2.

2. Turn handle clockwise and press cups until fully seated into bottom

bracket shell.

HHP-3 Outil de Montage des

Cuvettes Fixes (Modéle Amateur)

MISE EN PLACE DES CUVETTES FIXES

1. Vériﬁer la tolérance entre la cuvette ﬁxe et la douille de direction. Avec un

pied à coulisse mesurer le diamètre extérieur (DE) de la partie enfoncée

de la cuvette. Après mesurer le diamètre intérieur (DI) de la douille.

Comme la DE pourrait ne pas être celui d’un cercle parfaitement rond, il

faut mesurer au moins deux endroits et faire une moyenne. La différence

entre le DE et le DI vous indiquera les besoins en tolérance de la presse.

Une tolérance normale se situe entre 0.1mm – 0.2mm. Si la marge est de

plus de 0.2mm il est possible que le cadre ou l’outil soit endommagé. Dans

ce cas, il est conseillé d’aléser la douille ou d’utiliser un jeu de direction

avec une tolérance différente. Si la différence se situe entre 0.0 – 0.1mm,

il est recommandé d’utiliser une colle de type Loctite. Si la différence est

négative il est conseillé d’utiliser un autre jeu de direction. Vériﬁer avec

les fabricants pour les spéciﬁcations qui leur sont propres.

2. Mettre en place HHP-3 et pièces de jeu de direction comme Figure 1.

3. Faire tourner les manches lentement dans le sens des aiguilles d’une

montre et bien surveiller l’alignement des cuvettes lors de leur mise en

place dans la douille. Enfoncer les cuvettes jusqu’à ce qu’elles soient

bien alignées dans le cadre.

POUR METTRE EN PLACE LES ROULEMENTS DES PEDALIERS MONOBLOC.

1. Assembler les pièces selon Figure 2.

2. Serrer dans le sens des aiguilles d’une montre jusqu’à ce que les pièces

soient bien en place dans le boîtier de pédalier.

grease
