Philips 41BDL7231L Manual

Philips Skærm 41BDL7231L

Læs gratis den danske manual til Philips 41BDL7231L (51 sider) i kategorien Skærm. Denne vejledning er vurderet som hjælpsom af 2 personer og har en gennemsnitlig bedømmelse på 4.7 stjerner ud af 1.5 anmeldelser. Har du et spørgsmål om Philips 41BDL7231L, eller vil du spørge andre brugere om produktet?

Download PDF

Side 1/51

Professional

Display Solutions

L Line

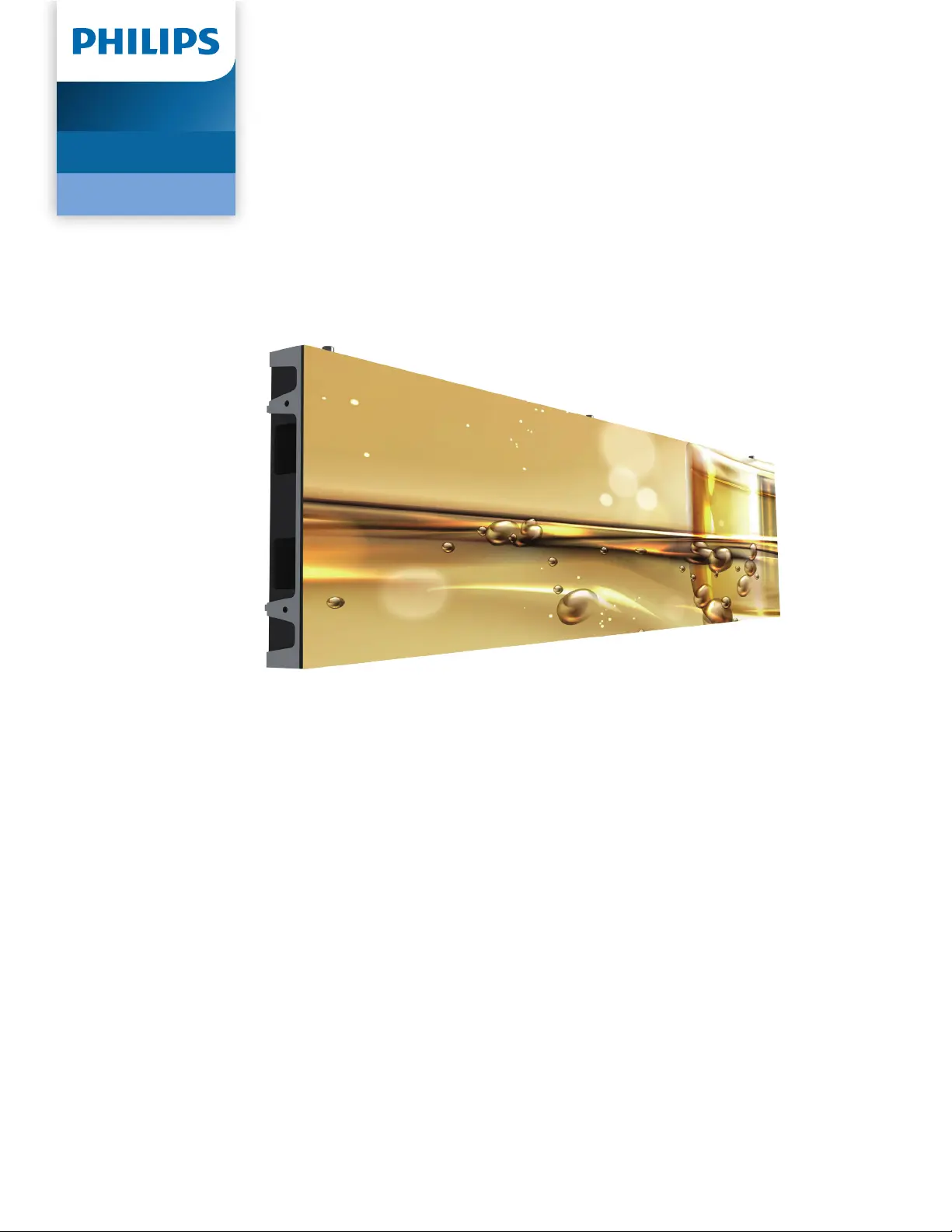

41BDL7231L

User Manual (English)

www.philips.com/welcome

41BDL7231L

Table Of Contents

1. Safety Instructions ......................................................... 3

2. Preparations ..................................................................12

2.1. Unpacking ..........................................................12

2.2. Package Contents .............................................12

2.3. Holding the cabinet ........................................13

2.4. Installation Notes .............................................13

3. Product overview .........................................................14

3.1. Front view ........................................................... 14

3.2. Rear view ............................................................14

3.3. Side view .............................................................14

3.4. Top view ..............................................................14

3.5. Bottom view .......................................................14

4. Preparation ....................................................................15

4.1. Testing the cabinet ..........................................15

4.2. Removing the opening ...................................15

5. Installation .....................................................................16

6. Connection .....................................................................22

6.1. Connecting the signal and power cables .. 22

6.2. Mounting scheme ............................................23

7. Installing the modules ................................................ 24

8. Dehumidicationfunction ........................................26

8.1. Installing the program .................................... 26

8.2. Firmwareupgradeandverication ............ 26

8.3. Conguringdehumidicationsettings .....31

8.4. ActivatingDehumidicationfunction .......33

8.5. CancellingDehumidicationfunction .......33

8.6. Notes .................................................................... 33

9. Using the LED display controller ..............................34

Appendices .............................................................................. 35

Appendix A. Appendix A. Warranty Statement 35

Appendix B. Appendix B. Troubleshooting .......37

Appendix C. Dew point VS. Relative Humidity..38

Appendix D. Optional Components/

Accessories ................................................................ 39

AppendixE. TechnicalSpecications ...................42

Appendix F. Magnet tension .................................44

Appendix G. Power/Data cable measure ............45

Appendix H. Mounting scheme ............................. 49

Produkt Specifikationer

Mærke:	Philips
Kategori:	Skærm
Model:	41BDL7231L
Kode for international beskyttelse (IP):	IP30
Vekselstrømsindgangsspænding:	100-240 V
Vekselstrømsindgangsfrekvens:	50/60 Hz
Bredde:	1000 mm
Dybde:	40 mm
Højde:	250 mm
Vægt:	6100 g
Pakkevægt:	11300 g
Pakkedybde:	224 mm
Pakkebredde:	1270 mm
Pakkehøjde:	421 mm
Skærm diagonal:	40.6 "
Skærmopløsning:	320 x 80 pixel
Skærmteknologi:	Direct view LED (DVLED)
Skærmens lysstyrke:	900 cd/m²
Synsvinkel, horisontal:	155 °
Synsvinkel, vertikal:	150 °
Opbevaringstemperatur (T-T):	-20 - 50 °C
Relativ luftfugtighed ved drift (H-H):	10 - 80 %
Relativ luftfugtighed ved opbevaring (H-H):	10 - 85 %
Ethernet LAN-porte (RJ-45):	1
Ethernet LAN:	Ja
Strømforbrug (typisk):	39.3 W
Driftstemperatur (T-T):	-20 - 45 °C
Kabler inkluderet:	AC, LAN (RJ-45)
Strømforbrug (maks.):	117.7 W
Kan monteres på væggen:	Ja
LED-baggrundsbelysning:	Ja
Understøttet placering:	Indendørs
Farvedybde:	14 Bit
Formål:	Kommerciel
Farvetemperatur (maks.):	9500 K
Billedformat:	4:1
Kontrastforhold (typisk):	3900:1
Pixel pitch:	- mm
Farvetemperatur (min.):	4000 K
Panel levetid:	100000 t
Panelmateriale:	Aluminium
Orientering:	Landskab
Understøttelse af skærm opdateringshastigheder:	50 Hz, 60 Hz
Ensartet lysstyrke:	0 - 97 %
Modulbredde:	249.9 mm
Modulhøjde:	249.9 mm
