Side 1/51

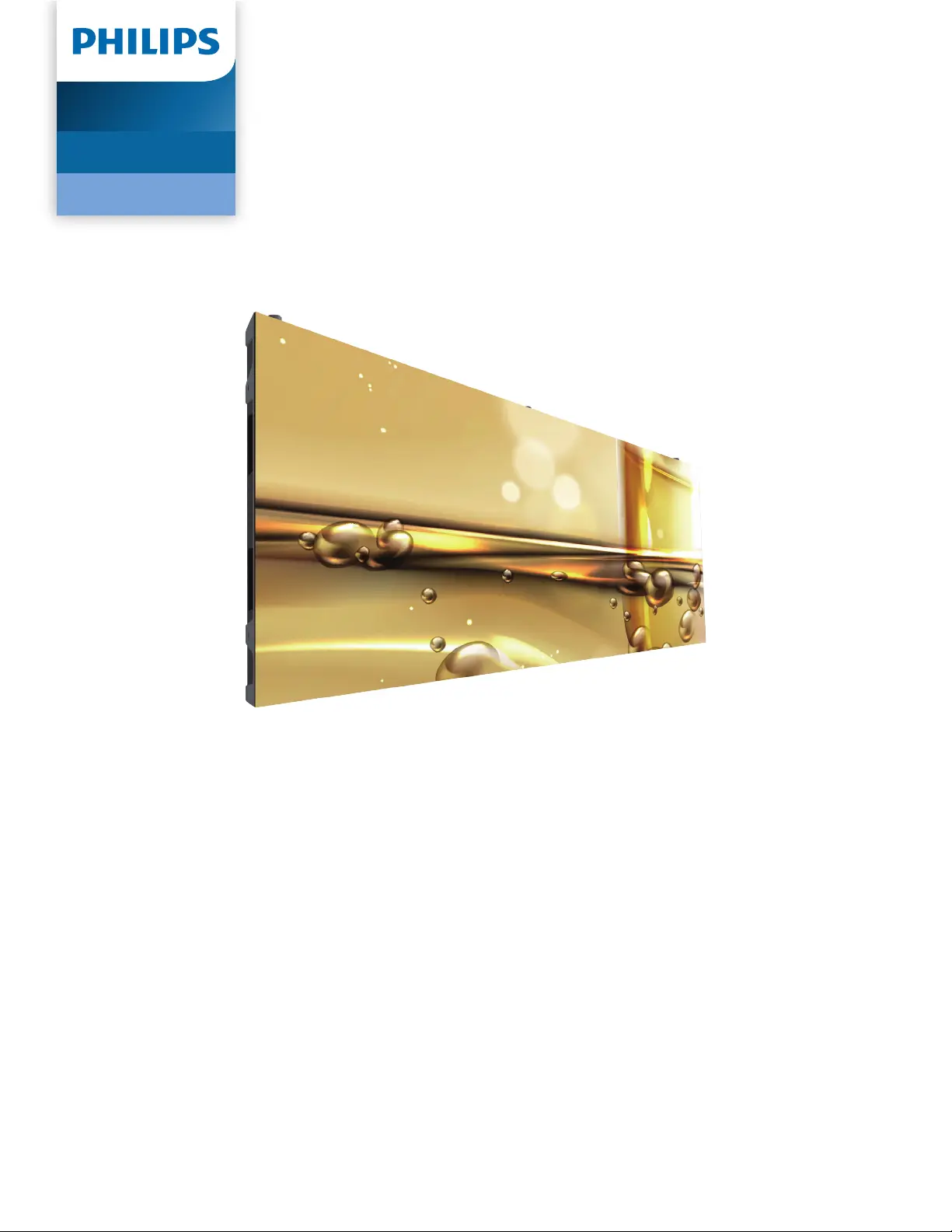

Professional

Display Solutions

L Line

41BDL7524L

User Manual (English)

www.philips.com/welcome

41BDL7524L

Table Of Contents

1. Safety Instructions ......................................................... 1

2. Preparations ..................................................................10

2.1. Unpacking ..........................................................10

2.2. Package Contents .............................................10

2.3. Holding the cabinet ........................................11

2.4. Installation Notes .............................................11

3. Product overview .........................................................12

3.1. Front view ........................................................... 12

3.2. Rear view ............................................................12

3.3. Side view .............................................................12

3.4. Top view ..............................................................12

3.5. Bottom view .......................................................12

4. Preparation ....................................................................13

4.1. Testing the cabinet ..........................................13

4.2. Removing the opening ...................................13

5. Installation .....................................................................14

6. Connection .....................................................................20

6.1. Connecting the signal and power cables .. 20

6.2. Mounting scheme ............................................21

7. Installing the modules ................................................ 22

8. Dehumidicationfunction ........................................24

8.1. Installing the program .................................... 24

8.2. Firmwareupgradeandverication ............ 24

8.3. Conguringdehumidicationsettings .....29

8.4. ActivatingDehumidicationfunction .......31

8.5. CancellingDehumidicationfunction .......31

8.6. Notes .................................................................... 31

9. Using the LED display controller ..............................32

Appendices .............................................................................. 33

Appendix A. Warranty Statement .........................33

Appendix B. Troubleshooting ................................ 35

Appendix C. Dew point VS. Relative Humidity..36

Appendix D. Optional Components/

Accessories ................................................................ 37

AppendixE. TechnicalSpecications ...................40

Appendix F. Magnet tension .................................42

Appendix G. Power/Data cable measure ............43

Appendix H. Mounting scheme ............................. 47

Produkt Specifikationer

Mærke:	Philips
Kategori:	Skærm
Model:	41BDL7524L
Kode for international beskyttelse (IP):	IP30
Vekselstrømsindgangsspænding:	100-240 V
Vekselstrømsindgangsfrekvens:	50/60 Hz
Bredde:	1000 mm
Dybde:	40 mm
Højde:	250 mm
Vægt:	5910 g
Pakkevægt:	11280 g
Pakkedybde:	224 mm
Pakkebredde:	1270 mm
Pakkehøjde:	421 mm
Skærm diagonal:	40.6 "
Skærmopløsning:	416 x 104 pixel
Skærmteknologi:	Direct view LED (DVLED)
Skærmens lysstyrke:	2750 cd/m²
Synsvinkel, horisontal:	160 °
Synsvinkel, vertikal:	155 °
Opbevaringstemperatur (T-T):	-20 - 50 °C
Relativ luftfugtighed ved drift (H-H):	10 - 80 %
Relativ luftfugtighed ved opbevaring (H-H):	10 - 85 %
Ethernet LAN-porte (RJ-45):	1
Ethernet LAN:	Ja
Strømforbrug (typisk):	52.6 W
Driftstemperatur (T-T):	-20 - 45 °C
Kabler inkluderet:	AC, LAN (RJ-45)
Strømforbrug (maks.):	157.8 W
Kan monteres på væggen:	Ja
LED-baggrundsbelysning:	Ja
Understøttet placering:	Indendørs
Farvedybde:	14 Bit
Formål:	Kommerciel
Farvetemperatur (maks.):	9500 K
Billedformat:	4:1
Kontrastforhold (typisk):	11000:1
Pixel pitch:	- mm
Farvetemperatur (min.):	4000 K
Panel levetid:	100000 t
Panelmateriale:	Aluminium
Orientering:	Landskab
Understøttelse af skærm opdateringshastigheder:	50 Hz, 60 Hz
Ensartet lysstyrke:	0 - 97 %
Modulbredde:	249.9 mm
Modulhøjde:	249.9 mm
