MNR 9051462 / 2010-08-13www.phoenixcontact.com

DEUTSCHENGLISHFRANÇAISESPAÑOL

Einbauanweisung für den Elektroinstallateur

Installation notes for electrical personnel

Instructions d’installation pour l’électricien

Instrucciónes de montaje para el instalador eléctrico

Istruzioni di installazione per l'elettricista

Instruções de instalação para o eletricista

Elektrik tesisatçı ıs için montaj talimatı

Инструкция по монтажу для электромонтажника

电气人员安装提示

PHOENIX CONTACT GmbH & Co. KG

Flachsmarktstraße 8, 32825 Blomberg, Germany

Fax +49-(0)5235-341200, Phone +49-(0)5235-300

Dok.-Nr.: 83108245 - 01© PHOENIX CONTACT 2010 10427901

CONTACTRON bridge

BRIDGE-...

1. Short description

Loop bridge for simplified infeed and loop-

through of the three phases L1, L2, L3.

The loop bridge is suitable for CONTACTRON

modules of the following series, with a housing

width of 22.5 mm:

- ELR H3…

- ELR H5…

- ELR (W)3..

- EMM…IFS.

2. Notes on connection

CAUTION: Danger to life!

Never carry out work when mains vol-

tage is present!

• Insert the connector of the loop bridge into the

open screw connections (L1, L2, L3) of a

CONTACTRON device and subsequently

screw tight the connections.

• Make sure that the connector is fixed securely.

Depending on the loop bridge used, you can

bridge between two and ten devices (Fig. 1).

WARNING:

Dangerous contact voltage caused by

connectors that are not connected!

Always use the appropriate loop bridge for

the number of devices to be bridged.

When using the loop bridge, observe the

max. device distance of 22.5 mm!

Pont CONTACTRON

BRIDGE-...

1. Description succincte

Pontage à boucle destiné à faciliter l'alimentation

et la mise en boucle des trois phases L1, L2, L3.

Le pontage à boucle est adapté aux modules

CONTACTRON au boîtier de pas 22,5 mm des

séries suivantes :

- ELR H3…

- ELR H5…

- ELR (W)3..

- EMM…IFS.

2. Consignes de raccordement

ATTENTION : Danger de mort !

Ne jamais travailler sur un appareil

sous tension secteur !

• Enficher le connecteur du pontage à boucle

dans les connexions vissées ouvertes (L1, L2,

L3) d'un appareil CONTACTRON puis serrer

les connexions.

• Vérifier que le connecteur est bien fixé.

Les différents modèles de pontage permettent de

ponter entre deux et dix appareils (Fig. 1).

AVERTISSEMENT :

Tension de contact dangereuse au ni-

veau des connecteurs non raccordés !

Veiller à toujours utiliser le pontage à bou-

cle adapté au nombre d'appareils à ponter.

Lors de l'utilisation du pontage à boucle,

veiller à ce que l'espacement des appa-

reils ne dépasse pas 22,5 mm !

BRIDGE-...

Puente CONTACTRON

BRIDGE-...

1. Breve descripción

Puente de inserción en bucle para alimentación

y paso en bucle simplificados de las tres fases

L1, L2, L3.

El puente de inserción en bucle es compatible

con módulos CONTACTRON con carcasa de

22,5 mm de ancho de las siguientes series:

- ELR H3…

- ELR H5…

- ELR (W)3..

- EMM…IFS.

2. Indicaciones sobre la conexión

PRECAUCIÓN: ¡Peligro de muerte!

¡Nunca intervenga en un dispositivo

bajo tensión de red!

• Enchufe el conector del puente de inserción en

bucle en las conexiones de tornillo abiertas (L1,

L2, L3) de un dispositivo CONTACTRON y

atornille las conexiones.

• Compruebe el correcto asiento del conector.

Según el puente de inserción en bucle pueden

puentearse entre dos y diez dispositivos (Fig.1).

ADVERTENCIA:

¡Tensión con peligro de electrocución

por conectores no enchufados!

Utilice siempre los puentes de inserción en

bucle adecuados para la cantidad de dis-

positivos a puentear.

¡Observe al utilizar los puentes de inserci-

ón en bucle una separación máxima entre

dispositivos de 22,5 mm!

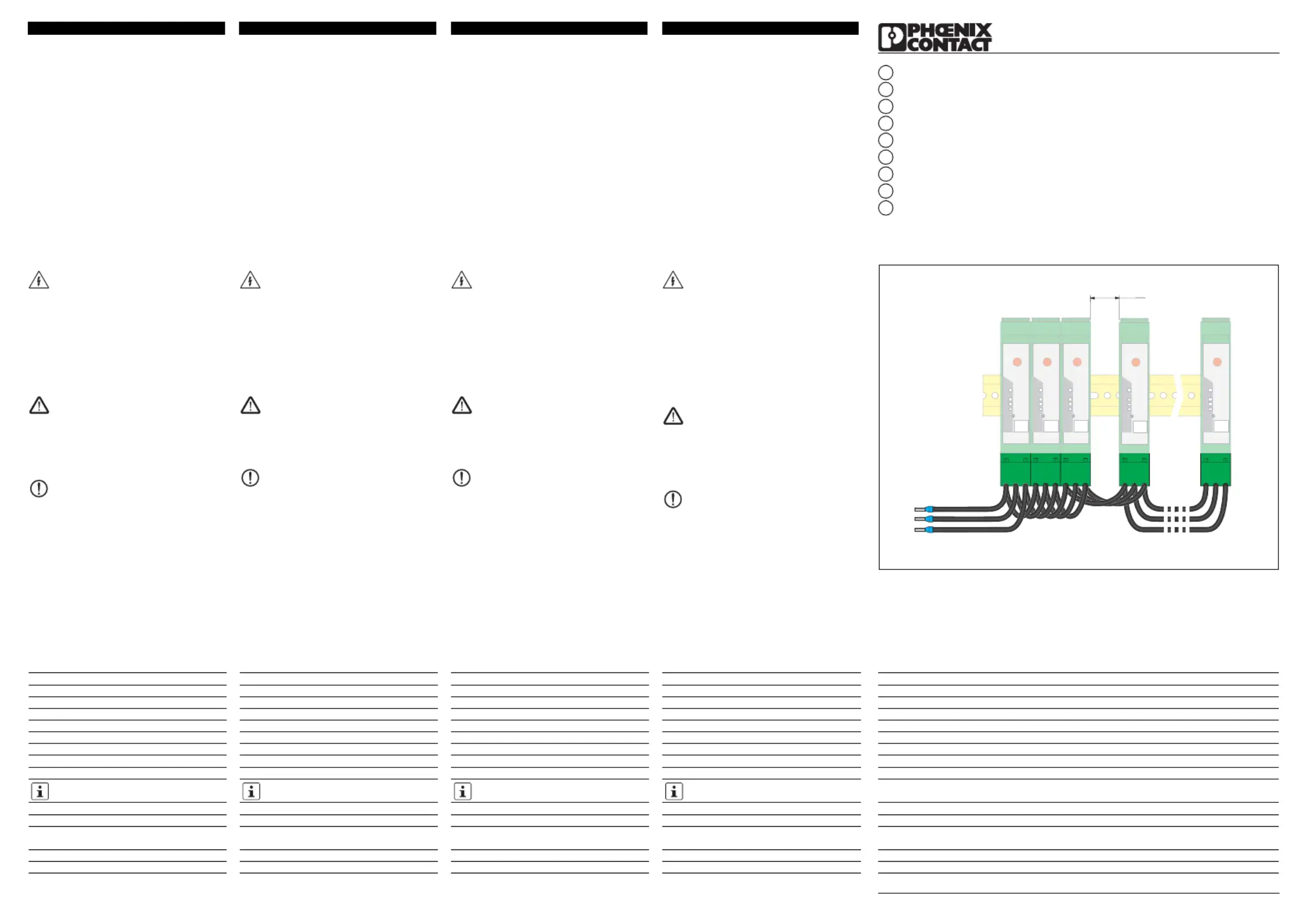

123

≤22,5 mm

4 10

...

Abb./Fig. 1

CONTACTRON-Brücke

BRIDGE-...

1. Kurzbeschreibung

Schleifenbrücke zur vereinfachten Einspeisung

und Durchschleifung der drei Phasen L1, L2, L3.

Die Schleifenbrücke ist passend für

CONTACTRON-Module mit 22,5 mm-Gehäuse-

breite der folgenden Baureihen:

- ELR H3…

- ELR H5…

- ELR (W)3..

- EMM…IFS.

2. Anschlusshinweise

VORSICHT: Lebensgefahr!

Niemals bei anliegender Netzspannung

arbeiten!

• Stecken Sie den Stecker der Schleifenbrücke in

die geöffneten Schraubanschlüsse (L1, L2, L3)

eines CONTACTRON-Gerätes und verschrau-

ben Sie die Anschlüsse anschließend.

• Überprüfen Sie den festen Sitz des Steckers.

Je nach eingesetzter Schleifenbrücke können

Sie zwischen zwei und zehn Geräte brücken

(Abb. 1).

WARNUNG:

Gefährliche Berührungsspannung

durch nicht angeschlossene Stecker!

Verwenden Sie immer die passende

Schleifenbrücke zur Anzahl der zu

brückenden Geräte.

Beachten Sie bei Verwendung der

Schleifenbrücke einen maximalen

Geräteabstand von 22,5 mm!

3. Datos técnicos 3. Caractéristiques techniques 3. Technical data 3. Technische Daten

Tipo / Código doble Type / référence 2x Type / Order No. 2-pos. Typ / Artikel-Nr. 2-fach BRIDGE- 2 2900746

triple 3x 3-pos. 3-fach BRIDGE- 3 2900747

cuádruple 4x 4-pos. 4-fach BRIDGE- 4 2900748

quíntuple 5x 5-pos. 5-fach BRIDGE- 5 2900749

séxtuple 6x 6-pos. 6-fach BRIDGE- 6 2900750

séptuple 7x 7-pos. 7-fach BRIDGE- 7 2900751

óctuple 8x 8-pos. 8-fach BRIDGE- 8 2900752

nónuple 9x 9-pos. 9-fach BRIDGE- 9 2900753

décuple 10x 10-pos. 10-fach BRIDGE-10 2900754

Más variantes bajo consulta Autres modèles sur demande Other versions available upon request Weitere Varianten auf Anfrage

Datos generales Autres caractéristiques General data Allgemeine Daten

Margen de tensión de servicio Plage de tension de service Operating voltage range Betriebsspannungsbereich 42…575 V AC

Corriente máx. de servicio

(corriente suma)

Courant de service max.

(courant cumulé)

Max. operating current

(total current)

Max. Betriebsstrom

(Summenstrom)

3 x 25 A

Sección de conductor Section du conducteur Conductor cross-section Leiterquerschnitt 3 x 2,5 mm²

Longitud del cable de conexión L1, L2, L3 Longueur câble de raccordement L1, L2, L3 Length of the connecting cable L1, L2, L3 Länge Anschlussleitung L1, L2, L3 0,3 m
