DuoFern Zwischenstecker 9472-1
VBD 701-1 (08.22)
Artikel-Nr.: 3520 11 64
1. Diese Anleitung ...
beschreibt Ihnen die Inbetriebnahme und Bedienung des DuoFern
Zwischensteckers. Bitte lesen Sie diese Anleitung vollständig durch
und beachten Sie alle Sicherheitshinweise. Diese Anleitung ist Teil des
Produkts. Bewahren Sie sie gut erreichbar auf. Fügen Sie diese Anleitung
bei Weitergabe des DuoFern Zwischensteckers an andere Personen bei.
1.1 Verwendete Symbole
Lebensgefahr durch Stromschlag
Gefahrenstelle / Gefährliche Situation
i
weitere nützliche
Informationen
Die falsche Verwendung kann zu Personen- oder
Sachschaden führen.
◆Verwenden Sie das DuoFern Funksystem und seine
Komponenten nie zur Fernsteuerung von Geräten und
Anlagen mit sicherheitstechnischen Anforderungen
oder erhöhter Unfallgefahr. Dies bedarf zusätzlicher
Sicherheitseinrichtungen.
Unsachgemäßer Gebrauch kann zu schweren Sach-
schäden führen.
◆Unterweisen Sie alle Personen im sicheren Gebrauch
des DuoFern Zwischensteckers.
◆ Stecken Sie nie mehrere DuoFern Zwischenstecker
hintereinander.
◆ Erlauben Sie Kindern nicht, mit dem Gerät zu spielen.
2. Sicherheitshinweise
Durch Berührung von elektrischen Teilen, die unter
Spannung stehen, besteht Lebensgefahr durch
Stromschlag.
◆Öffnen Sie nie das Gerät.
◆Verwenden Sie den DuoFern Zwischenstecker nicht,
falls Sie Beschädigungen am Gerät feststellen.
◆Verwenden Sie den DuoFern Zwischenstecker nie im
Außenbereich oder in feuchten Räumen.
Eine Überlastung des DuoFern Zwischensteckers kann
zu seiner Zerstörung oder zu einem Brand (z. B. durch
Kurzschluss oder Überhitzung) führen.
Beachten Sie die Angaben zur maximal zulässigen Schalt-
leistung in den „Technischen Daten“.
Verwenden Sie den DuoFern Zwischenstecker nicht
zum Freischalten eines eingesteckten Endgerätes.
◆Auch bei ausgeschaltetem DuoFern Zwischenstecker
ist das eingesteckte Endgerät nicht vollständig vom
Stromnetz getrennt.
◆Vor allen Arbeiten am elektrischen Endgerät
das Gerät ausschalten und vom DuoFern Zwischen-
stecker trennen.
i
Funkanlagen, die auf der gleichen Frequenz senden,
können zu Empfangsstörungen führen.
Werkseinstellung = Gerätemodus
Schaltbefehle von einem
DuoFern Sender
Reaktionen des DuoFern
Zwischensteckers im:
Geräte-
modus
Licht-
modus
AUF AUSEIN
STOP AUS AUS
AB EINAUS
EIN EIN EIN
AUS AUS AUS
Morgendämmerungsfunktion EIN AUS
Abenddämmerungsfunktion EINAUS
Sonnenfunktion - AUS
6. Installation
i
Der DuoFern Zwischenstecker muss in der Nähe des ange-
schlossenen Endgerätes installiert werden und leicht
zugänglich sein.
Stecken Sie den DuoFern Zwischenstecker
in die Netzsteckdose. Der DuoFern Zwi-
schenstecker ist jetzt betriebsbereit.
Stecken Sie anschließend
das gewünschte Endge-
rät ein.
Zurücksetzen auf die Werkseinstellung
Die Taste 15 Sekunden lang gedrückt halten. Zunächst blinkt die LED
grün, danach rot. Wenn die LED beginnt, dauerhaft rot zu leuchten,
lassen Sie die Taste los. Der DuoFern Zwischenstecker befindet sich nun
wieder im Auslieferungszustand.
8. Technische Daten
Versorgungsspannung: 230 V AC, 50 Hz, 8 A max.
Max. Schaltleistung:
Ohmsche Last 1800 W, (z. B. Glühbirne)
Induktive Last 200 W, (z. B. Motor, Leuchtstofflampe)
Kapazitive Last 150 W, (z. B. Lampen mit LED-Leuchtmitteln)
Stand-by-Verbrauch: < 0,5 W
Schutzklasse: I
Schutzart: IP20 (Betrieb in trockenen Räumen)
Betriebstemperatur: 0 °C bis 35 °C (T35)
Maße: ∅ 41 mm / Tiefe = 73 mm
Funktechnische Daten
Sendefrequenz: 434,5 MHz
Sendeleistung: max. 10 mW
Funkreichweite: bis zu 20 m
DuoFern Endgeräte: max. 20 Geräte
Angaben gemäß EN 61058-1
Betriebsart und Einschaltdauer: S1 (100 %)
Kühlung: keine Zwangskühlung erforderlich
Schutzeinrichtung: interner Übertemperaturschutz
Unterbrechungsmethode: Relais, 1-polig, Mikro (µ)
Anzahl der Schaltzyklen: 10000
Bemessungsstoßspannung: 2,5 kV
Überspannungskategorie: II
Verschmutzungsgrad (macro)/PTI): 2 / 175V
Temperatur der
Glühdrahtprüfung: 650 / 850 °C
9. Vereinfachte EU-Konformitätserklärung
Hiermit erklärt die RADEMACHER Geräte-Elektronik GmbH,
dass der DuoFern Zwischenstecker der Richtlinie 2014/53/
EU (Funkanlagenrichtlinie) entspricht. Der vollständige
Text der EU-Konformitätserklärung ist auf unserer Internet-
seite verfügbar.
www.rademacher.de/ce
Garantiebedingungen
Informationen zu Garantiebedingungen unserer Produkte finden Sie auf
der Homepage.
Bedientaste
inkl. LEDs (grün/rot)
3. Bestimmungsgemäße Verwendung
Verwenden Sie den DuoFern Zwischenstecker ausschließlich zum
Anschluss und zur Steuerung von elektrischen Verbrauchern (z. B.
Beleuchtung, etc.) bis zur maximal zulässigen Schaltleistung, siehe
„Technische Daten“.
Einsatzbedingungen
◆Betreiben Sie den DuoFern Zwischenstecker nur in trockenen
Innenräumen.
◆Verwenden Sie den DuoFern Zwischenstecker nur in 230 V / 50 Hz
Netzsteckdosen mit Schutzkontakten.
4. Nicht bestimmungsgemäße Verwendung
Die Verwendung des DuoFern Zwischensteckers für einen anderen als den
zuvor genannten Anwendungsbereich ist nicht zulässig.
5. Produktbeschreibung
Mit dem DuoFern Zwischenstecker können Sie einen elektrischen Ver-
braucher (z. B. Beleuchtung) in ein DuoFern Funknetzwerk integrieren
und steuern. Viele Funktionen der DuoFern Sender (z. B. HomePilot®
oder DuoFern Handzentrale) sind dadurch nutzbar.
5.1 Funktionen je nach Schaltmodus
Der DuoFern Zwischenstecker verfügt über zwei Schaltmodi (Geräte- und
Lichtmodus) mit denen Sie elektrische Verbraucher steuern können.
Mit Hilfe eines entsprechenden DuoFern Senders (z.B. HomePilot® etc.)
können Sie zwischen den beiden Schaltmodi umschalten. Lesen Sie dazu
die Bedienungsanleitung des jeweiligen DuoFern Senders.
7. Bedienung
Das angeschlossene Gerät ein-/ausschalten
Die Taste kurz drücken.
i
Die Steuerung per Funk ist erst nach Anmeldung an einen
DuoFern Sender möglich.
Den Anmeldemodus aktivieren
Die Taste 2 bis 5 Sekunden lang gedrückt halten. Sobald die LED grün
blinkt, die Taste loslassen.*
Den Abmeldemodus aktivieren
Die Taste 5 bis 10 Sekunden lang gedrückt halten. Zunächst blinkt die
LED grün. Sobald sie rot blinkt, die Taste loslassen.*
* Anmelde- und Abmeldemodus bleiben jeweils 120 Sekunden aktiv.
Der An- bzw. Abmeldevorgang war erfolgreich, wenn die LED dauerhaft
grün leuchtet. Der jeweilige Vorgang ist fehlgeschlagen, wenn die rote
LED konstant leuchtet.
DE
RADEMACHER
Geräte-Elektronik GmbH
Buschkamp 7
46414 Rhede (Germany)
Subject to technical modifications, misprints and errors excepted. Illustrations not binding
.
service.en@rademacher.de
Tel.: +49 2872 933 175
VBD 701-1 (08.22)
Item no.: 3520 11 64
1. This manual ...
describes how to commission and operate the DuoFern Adapter Plug.
Please read this manual through completely and follow all the safety
instructions. This manual is part of the product. Please store it in an easily
accessible place. When passing the DuoFern Adapter Plug on to a third
party, this manual must be passed on as well.
1.1 Symbols used
Danger of fatal electric shock
Danger area / dangerous situation
i
Other useful
information
Improper use can lead to personal injury or property
damage.
◆Never use the DuoFern Radio System and its compo-
nents for the remote control of devices and systems
with increased safety-relevant requirements or where
there is an accident risk. Applications of this kind
require additional safety equipment.
Improper use can lead to serious property
damage.
◆Train all persons to use the DuoFern Adapter Plug
safely.
◆ Never plug in several DuoFern Adapter Plugs in a row.
◆ Never allow children to play with the device.
2. Safety instructions
There is a risk of fatal electric shock when touching
live electrical components.
◆Never open the device.
◆Do not use the DuoFern Adapter Plug should you
discover damage to the device.
◆Never use the DuoFern Adapter Plug outside or in
damp rooms.
Overloading of the DuoFern Adapter Plug can lead to
the destruction of the device or a fire (e.g. caused by a
short circuit or overheating).
Observe the specifications for the maximum permissible
switching capacity in “Technical specifications”.
Do not use the DuoFern Adapter Plug to disconnect a
plugged in end unit.
◆Even when the DuoFern Adapter Plug is switched off,
the plugged in end unit is not completely disconnected
from the mains power supply.
◆Switch off and disconnect the DuoFern Adapter Plug
before undertaking all work on the electrical end unit.
3. Intended use
Only use the DuoFern Adapter Plug for connecting and controlling electrical
appliances (e.g. lighting etc.) up to the maximum permissible switching
capacity, see “Technical specifications”.
Operating conditions
◆Use the DuoFern Adapter Plug only in dry rooms.
◆Use the DuoFern Adapter Plug only in 230 V / 50 Hz mains sockets
with earthed contacts.
4. Improper use
Using the DuoFern Adapter Plug for any other purpose than previously
mentioned is not permissible.
5. Product description
The DuoFern Adapter Plug can be used to integrate and control one
electrical appliance (e.g. lighting) within a DuoFern radio network. This
enables many of the functions provided by the DuoFern transmitter
(e.g. HomePilot® or DuoFern Manual Control) to be used.
5.1 Functions depending on the switching mode
The DuoFern Adapter Plug has two switching modes (unit and light mode)
that can be used to control electrical appliances. You can switch between
the two switching modes using an appropriate DuoFern transmitter (e.g.
HomePilot® etc.). To do so, please read the operating manual for the
respective DuoFern transmitter.
Factory setting = unit mode
Switching commands from a
DuoFern transmitter
Reactions of the DuoFern
Adapter Plug in:
Unit
mode
Light
mode
UP ON OFF
STOP OFF OFF
DOWN OFF ON
ON ON ON
OFF OFF OFF
Automatic dawn function ON OFF
Automatic dusk function OFF ON
Sun function - OFF
6. Installation
i
The DuoFern Adapter Plug shall be installed near the end
unit and shall be easily accessible”.
Insert the DuoFern Adapter Plug into the
mains socket. The DuoFern Adapter Plug is
now ready for use.
Then plug in the desired
end unit.
Resetting to the factory setting
Press and hold the button for 15 seconds. The LED initially flashes green,
then red. Release the button when the LED starts to light up red contin-
uously. The DuoFern Adapter Plug has now been returned to the default
setting on delivery.
8. Technical specifications
Supply voltage: 230 V AC, 50 Hz, 8 A max.
Max. switching capacity:
Ohmic load 1800 W, (e.g. light bulb)
Inductive load 200 W, (e.g. motor, fluorescent lamps)
Capacitive load 150 W(e.g. lamps with LEDs)
Standby consumption: < 0,5 W
Protection class: I
IP Protection class: IP20 (operating in dry rooms)
Operating temperature: 0 °C to 35 °C (T35)
Dimensions: ∅ 41 mm / depth = 73 mm
Radio Data
Transmission frequency: 434,5 MHz
Transmission power: max. 10 mW
Radio range: up to 20 m
DuoFern end units: max. 20 units
Specification according to EN 61058-1
Duty-type and relevant
ON/OFF-time: S1 (100 %)
Cooling: no forced cooling required
Protection device: int. overtemperature protection
Circuit disconnection: relay, 1-pole, Micro (µ)
Number of operating cycles: 10.000
Rated impulse voltage: 2.5 kV
Overvoltage category: II
Pollution degree (macro) / PTI: 2 / 175V
Glow wire test temperature: 650 / 850 °C
9. Simplified EU declaration of conformity
RADEMACHER Geräte-Elektronik GmbH, hereby declares
that the DuoFern Adapter Plug complies with the Directive
2014/53/EU (Radio Equipment Directive). The full text of the
EU declaration of conformity is available on our website.
www.rademacher.de/ce
Warranty terms and conditions
You can find information about the warranty conditions of our products
on our homepage.
i
Radio systems that transmit on the same frequency can
cause interference.
7. Operation
Operating button
incl. LEDs (green/red)
Switch the connected device on / off
Press the button briefly.
i
Control via radio is only possible after logging on to a
DuoFern transmitter.
Activate log-on mode
Press and hold the button for 2 to 5 seconds. Release the button as soon
as the LED flashes green.*
Activate log-off mode
Press and hold the button for 5 to 10 seconds. The LED initially flashes
green. Release the button as soon as it flashes red.*
* The log-on and log-off mode respectively remain active for
120 seconds.
The log-on and log-off process has been successful if the LED lights up
continuously. The respective process has failed if the red LED lights up
continuously.
EN

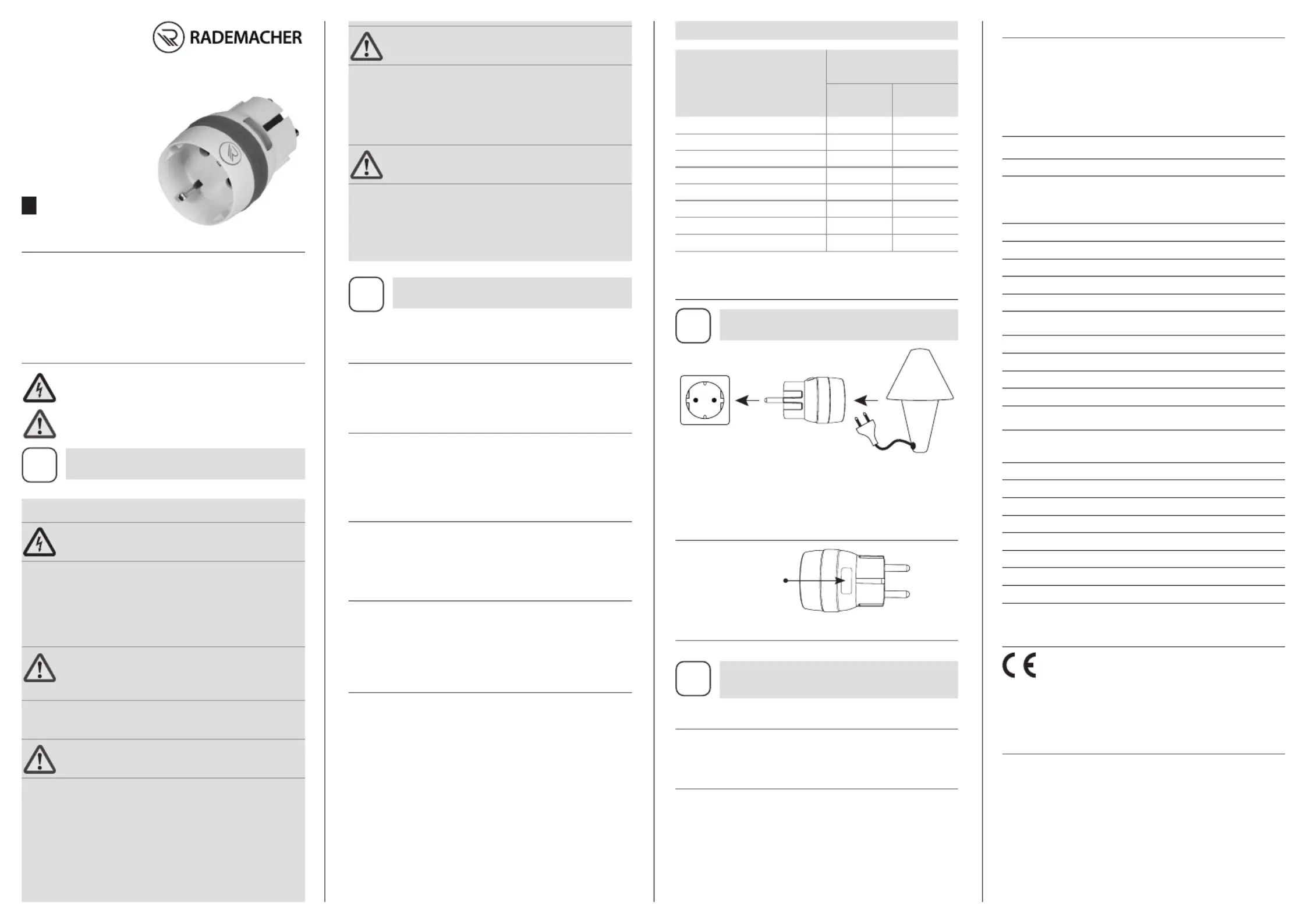

DuoFern Switch Adapter 9472-1
Instruction manual

Produkt Specifikationer

Mærke: RADEMACHER
Kategori: Ikke kategoriseret
Model: DuoFern Zwischenstecker 9472-1

Har du brug for hjælp?

Hvis du har brug for hjælp til RADEMACHER DuoFern Zwischenstecker 9472-1 stil et spørgsmål nedenfor, og andre brugere vil svare dig


Ikke kategoriseret RADEMACHER Manualer

RADEMACHER

RADEMACHER RolloTron Comfort DuoFern 1800 Manual

31 Juli 2025
RADEMACHER

RADEMACHER DuoFern 9471-1 Manual

10 Juli 2025
RADEMACHER

RADEMACHER DuoFern 9484 Manual

10 Juli 2025
RADEMACHER

RADEMACHER RolloTron Schwenkwickler Standard DuoFern 2510 Manual

7 Juli 2025
RADEMACHER

RADEMACHER RolloTron Schwenkwickler Standard DuoFern 2550 Manual

7 Juli 2025
RADEMACHER

RADEMACHER RolloTube S-line Zip DuoFern SLDZM Manual

7 Juli 2025
RADEMACHER

RADEMACHER RolloTube S-line Sun DuoFern SLDSM Manual

6 Juli 2025
RADEMACHER

RADEMACHER Troll Basis DuoFern 5615 Manual

6 April 2025
RADEMACHER

RADEMACHER Troll Basis 5602 Manual

29 Marts 2025
RADEMACHER

RADEMACHER RolloTube Basis RTBM 40/16Z Manual

28 Marts 2025

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

Elektrobock

Elektrobock PT44 Manual

14 September 2025
BSS Audio

BSS Audio FDS-366T Manual

14 September 2025
Systemair

Systemair Airline R-114 Manual

14 September 2025
IFM

IFM SU2031 Manual

14 September 2025
Morel

Morel Tempo Ultra Integra 502 Manual

14 September 2025
IMC Networks

IMC Networks 232CL9R Manual

14 September 2025
Varta

Varta Speed Charger 57955 Manual

14 September 2025
Melissa & Doug

Melissa & Doug 9336 Manual

14 September 2025
Opus

Opus dataPREDATOR Manual

13 September 2025
Varta

Varta Wireless Power Bank 20000 57909 Manual

13 September 2025
