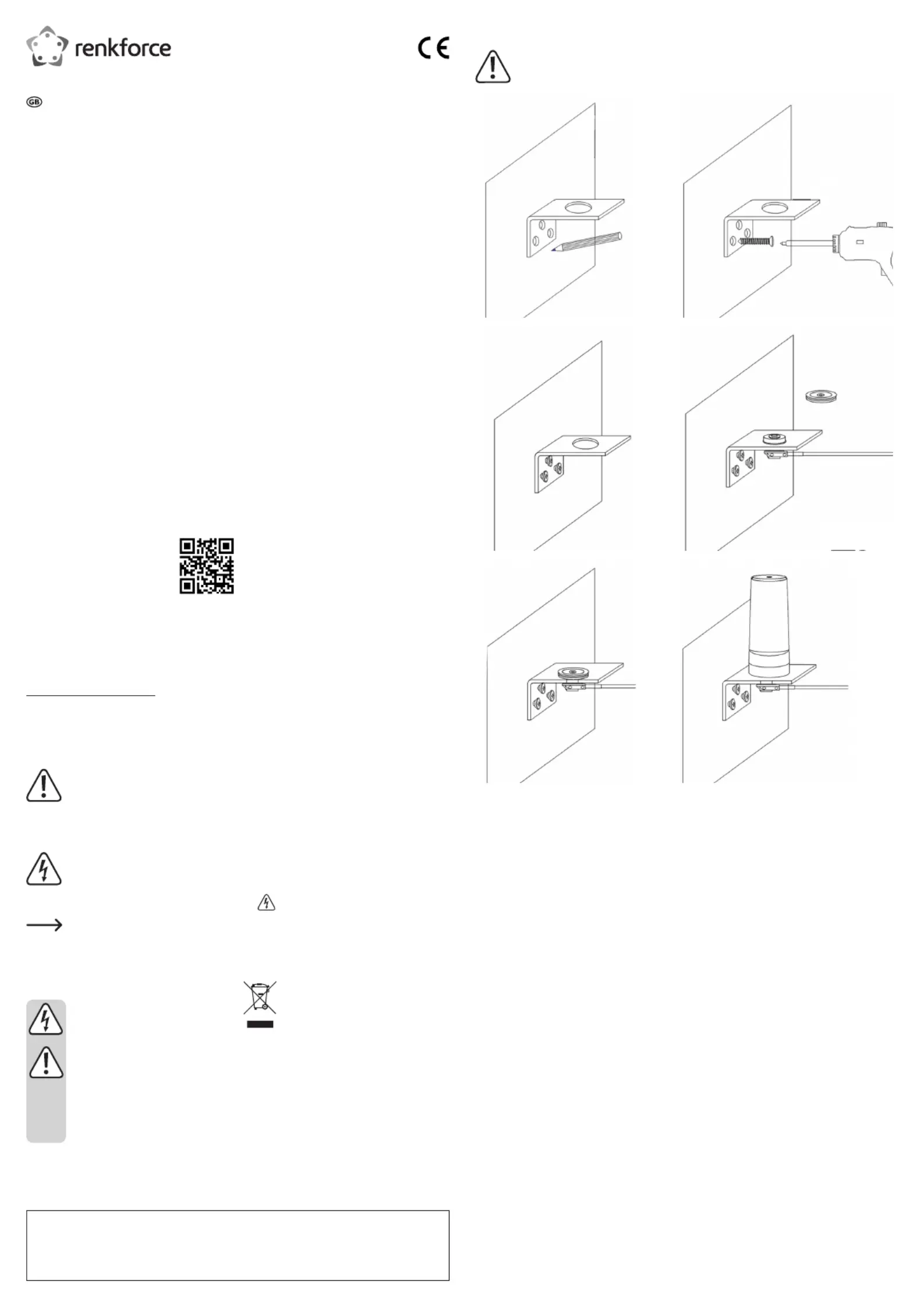

Side 1/4

Montage

Sämtliche an Kabelverbindungen angeschlossenen Geräte oder Vorrichtungen soll-

ten sich in einem geschützten Bereich befinden, es sei denn, sie weisen einen für

die Verwendung im Freien geeigneten Eindringschutz auf.

Pflege und Reinigung

• Verwenden Sie keine aggressiven Reinigungsmittel, Alkohol oder andere chemische Lö-

sungsmittel, da diese zu Schäden am Gehäuse und zu Fehlfunktionen führen können.

• Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.

Technische Daten

Eingangsleistung max. 30 W ..........................

Schutzart IP67 ......................................

Frequenzbereich 698 – 2700 MHz ...........................

Antennengewinn 5,5 dBi ...........................

Impedanz ...................................... 50 Ω

VSWR <2 ...........................................

Polarisierung Vertikal .................................

Abstrahlung Omnidirektional ..................................

Werkstoff des Radoms Polyurethan .................

Terminierung NMO 5M RG58 mit SMA-Steckverbinder .................................

Haltevorrichtung NMO L-Halterung ...........................

Betriebsbedingungen -40 bis +80 ºC, 10 – 90 % rF (nicht kondensierend) ....................

Lagerbedingungen -40 bis +80 ºC, 25 – 60 % rF (nicht kondensierend) ........................

Kabel 5 m ............................................

Abmessungen 39,5 x 90 mm (Ø x H) ...............................

Gewicht 0,4 kg .........................................

Bedienungsanleitung

Wand-/Mastantenne für GSM, UMTS, LTE

Best.-Nr. 2269149

Bestimmungsgemäße Verwendung

Bei diesem Produkt handelt es sich um eine

omnidirektionale Antenne für den Empfang

von GSM-, UMTS- und LTE-Signalen, die für

die Befestigung an einer Wand oder einem

Mast vorgesehen ist.

Die Antenne ist für den Einsatz in Außenbe-

reichen geeignet. Das Produkt Entspricht den

Anforderungen an die Schutzart IP67. Das

bedeutet, es ist vor dem Eindringen von Staub

und starkem Strahlwasser aus jeder Richtung

geschützt.

Aus Sicherheits- und Zulassungsgründen dür-

fen Sie das Produkt nicht umbauen und/oder

verändern. Sollten Sie das Produkt für andere

als die zuvor beschriebenen Zwecke verwen-

den, kann das Produkt beschädigt werden.

Darüber hinaus kann eine unsachgemäße

Verwendung zu weiteren Gefahren führen.

Lesen Sie sich die Bedienungsanleitung sorg-

fältig durch und bewahren Sie sie sicher auf.

Reichen Sie das Produkt nur zusammen mit

der Bedienungsanleitung an Dritte weiter.

Dieses Produkt erfüllt die gesetzlichen natio-

nalen und europäischen Anforderungen. Alle

enthaltenen Firmennamen und Produktbe-

zeichnungen sind Warenzeichen der jeweili-

Lieferumfang

• Antenne

• Kabel mit SMA-Steckverbinder

• Haltevorrichtung

• 3 x Schraube

• Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen

über den Link www.conrad.com/downloads

herunter oder scannen Sie den abgebildeten

QR-Code. Befolgen Sie die Anweisungen auf

der Webseite.

Symbol-Erklärung

Das Symbol mit dem Ausrufezei-

chen im Dreieck weist auf wichtige

Informationen in dieser Bedie-

nungsanleitung hin. Lesen Sie die-

se Informationen immer aufmerksam.

Das Symbol mit dem Blitz im Drei-

eck weist auf Gefahren für Ihre Ge-

sundheit hin, z. B. Stromschläge.

Das Pfeilsymbol weist auf beson-

dere Informationen und Empfeh-

lungen zur Bedienung hin.

Sicherheitshinweise

Lesen Sie sich die Bedienungs-

anleitung sorgfältig durch und

beachten Sie insbesondere die

Sicherheitshinweise. Sollten Sie

die in dieser Bedienungsanlei-

tung aufgeführten Sicherheits-

hinweise und Informationen

für einen ordnungsgemäßen

Gebrauch nicht beachten, über-

nehmen wir keine Haftung für

daraus resultierende Personen-

oder Sachschäden. Darüber hin-

aus erlischt in solchen Fällen die

Gewährleistung/Garantie.

a) Allgemeine Hinweise

• Das Produkt ist kein Spielzeug. Halten Sie

es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht

achtlos liegen. Dieses könnte andernfalls

für Kinder zu einem gefährlichen Spiel-

zeug werden.

• Schützen Sie das Produkt vor extremen

Temperaturen, starken Erschütterungen,

Lösungsmitteln sowie brennbaren Gasen

und Dämpfen.

• -Setzen Sie das Produkt keiner mechani

schen Beanspruchung aus.

• Sollte kein sicherer Betrieb mehr möglich

sein, nehmen Sie das Produkt außer Be-

trieb und schützen Sie es vor unbeabsich-

tigter Verwendung. Der sichere Betrieb

ist nicht mehr gewährleistet, wenn das

Produkt

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter

ungünstigen Umgebungsbedingungen

gelagert wurde oder

- erheblichen Transportbelastungen aus-

gesetzt wurde.

• -Gehen Sie stets vorsichtig mit dem Pro

dukt um. Stöße, Schläge oder sogar das

Herunterfallen aus geringer Höhe können

das Produkt beschädigen.

• Wenden Sie sich an eine sachkundige

Person, sollten Sie Zweifel in Bezug auf

die Arbeitsweise, die Sicherheit oder den

Anschluss des Geräts haben.

• Lassen Sie Wartungs-, Änderungs- und

Reparaturarbeiten ausschließlich von ei-

ner Fachkraft bzw. einer zugelassenen

Fachwerkstatt ausführen.

• -Sollten Sie noch Fragen haben, die in die

ser Bedienungsanleitung nicht beantwor-

tet wurden, wenden Sie sich an unseren

technischen Kundendienst oder anderes

Fachpersonal.

b) Angeschlossene Geräte

• Beachten Sie auch die Sicherheits- und

Bedienhinweise der übrigen Geräte, die an

dieses Produkt angeschlossen sind.

c) Montage

• Achten Sie beim Bohren oder Festziehen

der Schrauben darauf, dass sich keine

Kabel, Drähte oder Rohre unter der Mon-

tagefläche befinden.

• Bei versehentlichem Anbohren elekt-

rischer Leitungen besteht die Gefahr eines

lebensgefährlichen elektrischen Schlags!

Entsorgung

Elektronische Geräte sind Wert-

stoffe und gehören nicht in den

Hausmüll. Entsorgen Sie das Pro-

dukt am Ende seiner Lebensdauer

gemäß den geltenden gesetzlichen

Bestimmungen.

Sie erfüllen damit die gesetzlichen Verpflich-

tungen und leisten Ihren Beitrag zum Umwelt-

schutz.

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad- 1, D-92240 Hirschau (www.conrad.com). Alle Rechte

einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung oder die Erfassung in

elektronischen Datenverarbeitungsanlagen bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch

auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

Installation

Any connected devices or device to cable connections should be located in a pro-

tected area unless they have an ingress protection rating suitable for outdoor use.

Care and cleaning

• Do not use any aggressive cleaning agents, rubbing alcohol or other chemical solutions as

they can cause damage to the housing and malfunctioning.

• Clean the product with a dry, fibre-free cloth.

Technical data

Input power max. 30 W ...................................

Ingress protection IP67 .........................

Frequency range 698 – 2700 MHz ..........................

Signal gain 5.5 dBi ....................................

Impedance .................................... 50 Ω

VSWR <2 ...........................................

Polarization Vertical ...................................

Radiation Omni ......................................

Radome material Polyurethane ..........................

Termination NMO 5M RG58 with SMA-male ...................................

Bracket NMO L bracket .........................................

Operating conditions -40 to +80 ºC, 10 – 90 % RH (non-condensing) .....................

Storage conditions -40 to +80 ºC, 25 – 60 % RH (non-condensing) ........................

Cable 5 m ............................................

Dimensions 39.5 x 90 mm (Ø x H) ...................................

Weight 0.4 kg ..........................................

Operating Instructions

Wall/Pole Antenna for GSM, UMTS, LTE

Item No. 2269149

Intended use

The product is an omnidirectional GSM,

UMTS, LTE antenna for wall or mast mount-

ing.

The product is suitable for outdoor use. It has

an an ingress protection rating of IP67. It is

protected from dust and water spray from all

directions.

For safety and approval purposes, you must

not rebuild and/or modify this product. If you

use the product for purposes other than those

described above, the product may be dam-

aged. In addition, improper use can result in

or other hazards. Read the instructions care-

fully and store them in a safe place. Make this

product available to third parties only together

with its operating instructions.

This product complies with the statutory na-

tional and European requirements. All compa-

ny names and product names are trademarks

Delivery content

• Antenna

• Cable with SMA connector

• Mounting bracket

• 3x screws

• Operating instructions

Up-to-date operating instructions

Download the latest operating instructions at

www.conrad.com/downloads or scan the QR

code shown. Follow the instructions on the

website.

Explanation of symbols

The symbol with the exclamation

mark in the triangle is used to indi-

cate important information in these

operating instructions. Always read

this information carefully.

The symbol with the lightning in the

triangle is used if there is a risk to

your health, e.g. due to an electric

shock.

The arrow symbol indicates special

information and advice on opera-

tion.

Safety instructions

Read the operating instructions

carefully and especially observe

the safety information. If you do

not follow the safety instructions

and information on proper han-

dling in this manual, we assume

no liability for any resulting per-

sonal injury or damage to prop-

erty. Such cases will invalidate

the warranty/guarantee.

a) General information

• The device is not a toy. Keep it out of the

reach of children and pets.

• Do not leave packaging material lying

around carelessly. This may become dan-

gerous playing material for children.

• -Protect the appliance from extreme tem

peratures, strong jolts, flammable gases,

steam and solvents.

• -Do not place the product under any me

chanical stress.

• If it is no longer possible to operate the

product safely, take it out of operation and

protect it from any accidental use. Safe

operation can no longer be guaranteed if

the product:

- is visibly damaged,

- is no longer working properly,

- has been stored for extended periods in

poor ambient conditions or

- -has been subjected to any serious trans

port-related stresses.

• Please handle the product carefully. Jolts,

impacts or a fall even from a low height can

damage the product.

• Consult an expert when in doubt about the

operation, safety, or connection of the ap-

pliance.

• Maintenance, modifications, and repairs

must only be completed by a technician or

an authorised repair centre.

• -If you have questions which remain un

answered by these operating instructions,

contact our technical support service or

other technical personnel.

b) Connected devices

• -Also observe the safety and operating in

structions of any other devices which are

connected to the product.

c) Installation

• When drilling or tightening screws, make

sure there are no cables, wires, or pipes

located underneath the surface.

• Inadvertently drilling through electric

cables can cause life-threatening electric

shock!

Disposal

Electronic devices are recyclable

waste and must not be disposed

of in the household waste. At the

end of its service life, dispose of

the product in accordance with ap-

plicable regulatory guidelines.

You thus fulfill your statutory obligations and

contribute to the protection of the environ-

ment.

This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). All rights in-

cluding translation reserved. Reproduction by any method, e.g. photocopy, microfilming, or the capture in electronic data

processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited. This publication

represents the technical status at the time of printing.

Produkt Specifikationer

Mærke:	Renkforce
Kategori:	Ikke kategoriseret
Model:	RF-WAT-300

Har du brug for hjælp?

Hvis du har brug for hjælp til Renkforce RF-WAT-300 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Ikke kategoriseret Renkforce Manualer

Renkforce RBP-ALC100 Manual

14 August 2025

Renkforce RF-WAT-300 Manual

14 August 2025

Renkforce PM-01 Manual

19 Juli 2025

Renkforce RF-5976404 Manual

23 Juni 2025

Renkforce RF-USBF-690 Manual

20 Juni 2025

Renkforce RF-5976400 Manual

20 Juni 2025

Renkforce RF-USBF-101 Manual

19 Juni 2025

Renkforce RF-3374946 Manual

30 Maj 2025

Renkforce EW-7476RPC Manual

14 Januar 2025

Renkforce RF-4285812 Manual

1 Oktober 2024

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

Optimate 7 Select Manual

14 August 2025

Sauermann SI-1801 Manual

14 August 2025

Atlona AT-VGW-HW-T Manual

14 August 2025

Crestron CLTI-2DIM2 Manual

14 August 2025

American Audio Warp Tri LED Manual

14 August 2025

Rowenta Adagio CG3015 Manual

14 August 2025

Lorex D871A81B Manual

14 August 2025

Philips SB7S17S Manual

14 August 2025

Candy CH32XK Manual

14 August 2025

Panasonic NB-G211 Manual

14 August 2025
