Side 1/4

用户手册

用户手册用户手册

User’s Guide

PVP21 50 无源

无源

无源无源探头

探头

探头探头

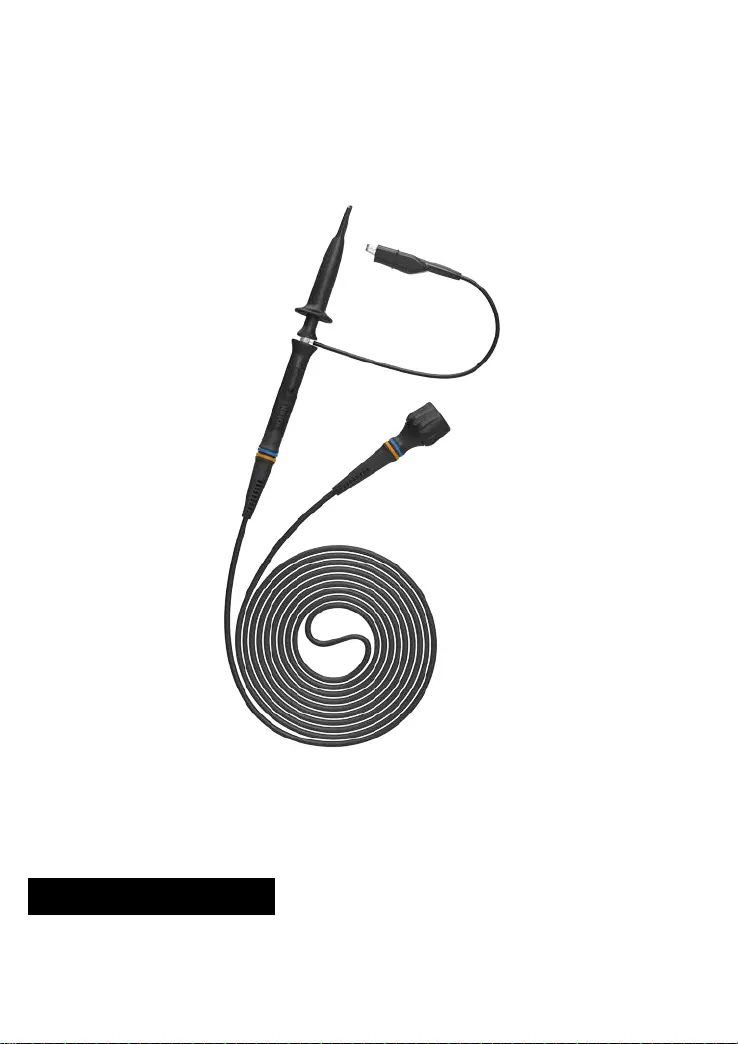

PVP21 50 Passive Probe

RIGOL

调节探头补偿

调节探头补偿调节探头补偿 T o Adjust the Probe Compensation

频率补偿

频率补偿频率补偿 Frequency Compensation

使用探头进行测试前，首先检查探

头的频率补偿，将其调至与所使用

的示波器匹配。一般示波器的前面

板上都有一个校准信号输出端，将

探头连接至此信号输出端（衰探头

减设为 10X），令示波器显示测试方

波信号。将补偿调节棒插入探头前

端的补偿调节孔并顺时针/逆时针

转动调节棒直至示波器显示正确补

偿的方波（方波上方平整）。

Before taking any measurement using a probe, first check the

f requency compensation of the probe and adjust it to match the

oscilloscope used. Generally, the oscilloscope provides a

calibration signal output terminal at the front panel. Connect the

probe (set the probe attenuation to 10X) to the signal output

terminal to display a square waveform on the oscilloscope.

Insert the adjustment tool into the compensation adjustment

hole at the probe head and rotate it clockwise/counterclockwise

until roperly the p c ompensated square waveform is displayed

( -flat top square waveform).

欠补偿

Undercompensated

过补偿

Overcompensated

正确补偿

Properly Compensated

探头指标

探头指标探头指标 Probe Specifications

电气规格

电气规格电气规格

Electrical Specications

带宽

[1]

Bandwidth

1X: DC to 3 5 MHz

10X: DC to 15 0 MHz

输入电阻

Input Resistance

1X: 1 MΩ ± 1% @ DC

10X: 10 MΩ ± 1% @ DC

上升时间[1]

Rise Time

1X: 10 ns

10X: 2.3 ns

输入电容

Input Capacitance

1X: 50 pF ± 20 pF

10X: 10 pF ± 5 pF

衰减比

Attenuation Ratio

10:1 or 1:1

Switchable

最大额定输入电压

Max. Rated Input Voltage

1X: 150 VRMS CAT II

10X: 300 VRMS CAT II

补偿范围 Compensation Range 10 pF to 25 pF

机械特性

机械特性机械特性

Mechanical Characteristics

重量（仅探头） p Weight ( robe only) About 40 g

探头尺寸

Cable Length

120 ± 2 cm

探头顶端直径 Probe Tip Diameter 4.6 mm

环境指标

环境指标环境指标

Environmental Specications

温度 Temperature Operating: 0℃ ℃ to +50

Nonoperating: - 20℃to +70℃

海拨高度 Altitude

Operating: 2, 000 m

Nonoperating: 15,000 m

最大相对湿度 . Max Relative Humidity

80% relative humidity for temperature up to +31

℃

decreasing linearly to 40% relative humidity at +50℃

污染等级

Pollution Degree

Pollution Degree 2

注

注注[1]：

：

：：连接至合适的示波器。RIGOL

Note[1]

: Connected to an appropriate RIGOL oscilloscope.

补偿调节孔

Compensation Adjustment Hole
