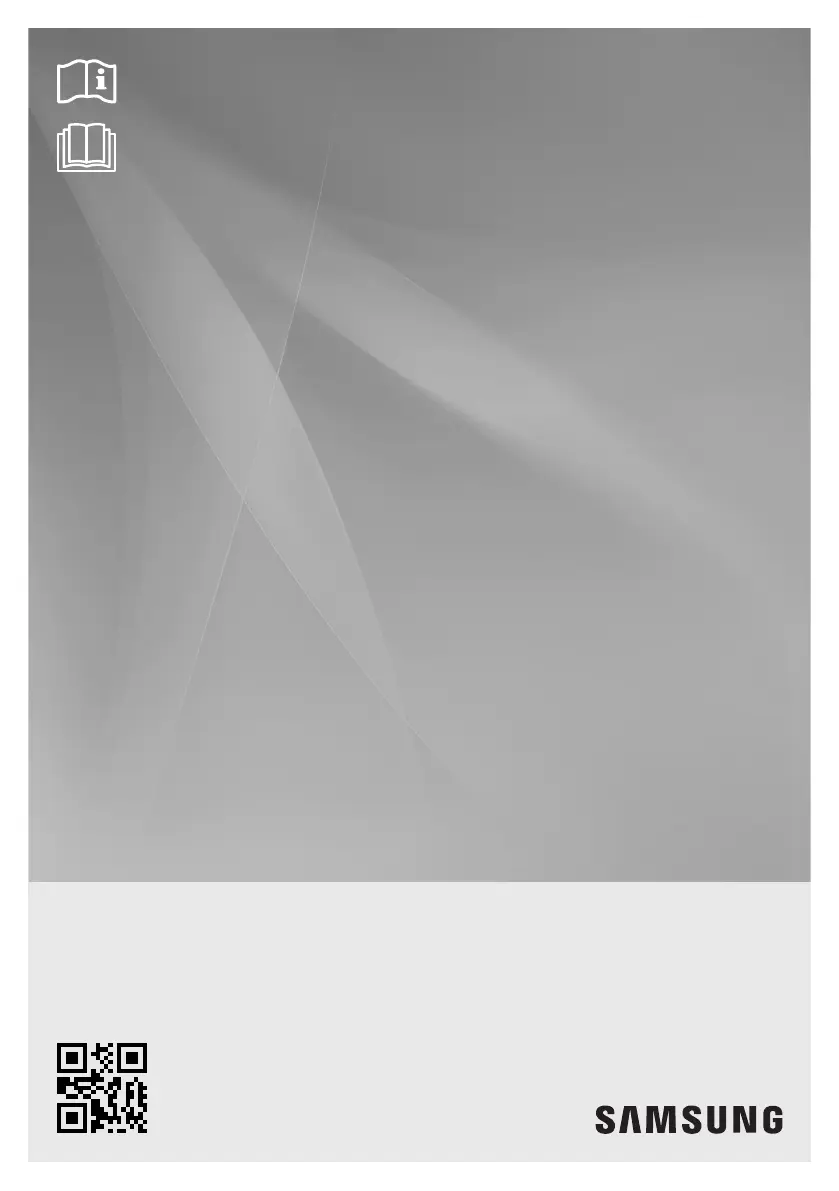

Side 1/38

DB68-03878A-09

Console Type Series

Floor:AM✴✴✴✴NJD✴✴✴

Air Conditioner

installation manual

imagine the possibilities

Thank you for purchasing this Samsung product.

Contents

Safety Precautions

(Carefully follow the precautions listed below because they are essential to guarantee the safety of the equipment.)

WARNING

• Always disconnect the air conditioner from the power supply before servicing it

or accessing its internal components.

• Verify that installation and testing operations are performed by qualiﬁed

personnel.

• Verify that the air conditioner is not installed in an easily accessible area.

General information

X Carefully read the content of this manual before installing the air conditioner and store the manual in a safe place

inorder to be able to use it as reference after installation.

X For maximum safety, installers should always carefully read the following warnings.

X Store the operation and installation manual in a safe location and remember to hand it over to the new owner if

the air conditioner is sold or transferred.

X This manual explains how to install an indoor unit with a split system with two SAMSUNG units. The use of other

typesof units with diﬀerent control systems may damage the units and invalidate the warranty. The manufacturer

shall notbe responsible for damages arising from the use of non compliant units.

X The manufacturer shall not be responsible for damage originating from unauthorized changes or the improper

connectionof electric and hydraulic lines. Failure to comply with these instructions or to comply with the

requirements set forth in the“Operating limits” table, included in the manual, shall immediately invalidate the

warranty.

X The air conditioner should be used only for the applications for which it has been designed: the indoor unit is

notsuitable to be installed in areas used for laundry.

X Do not use the units if damaged. If problems occur, switch the unit oﬀ and disconnect it from the power supply.

X In order to prevent electric shocks, ﬁres or injuries, always stop the unit, disable the protection switch and

contactSAMSUNG’s technical support if the unit produces smoke, if the power cable is hot or damaged or if the unit

is verynoisy.

X Always remember to inspect the unit, electric connections, refrigerant tubes and protections regularly.These

operations should be performed by qualiﬁed personnel only.

Safety Precautions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Preparation for Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Accessories . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Selecting the installation location . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Indoor unit installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Purging the unit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Connecting the refrigerant pipe. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Cutting/Flaring the Pipes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Performing leak test & insulation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Drain hose installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Wiring Work . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Setting an indoor unit address and installation option. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Final Checks and User Tips . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

Providing information for user . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

How to connect your extended power cables . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36

Produkt Specifikationer

Mærke:	Samsung
Kategori:	Klimaanlæg
Model:	AM028FNJDEH
Type:	Klimaanlæg indendørs enhed
Vekselstrømsindgangsspænding:	220-240 V
Vekselstrømsindgangsfrekvens:	50 Hz
Produktfarve:	Hvid
Indbygget skærm:	Ja
Klimaanlæg funktioner:	Cooling, Heating
Kølekapacitet i watt (nominel):	2800 W
Opvarmingskapacitet i watt (maks.):	3200 W
Energiforbrug pr. time (køling):	- kWh
Energiforbrug pr. time (opvarmning):	- kWh
Årligt energiforbrug (køling):	- kWh
Luftfilter:	Ja
Kølemedium:	R410A
Varmekapacitet i watt (nominel) (Varmere fyringssæsonen):	- W
Varme kapacitet i watt (nominel) (Gennemsnitlig fyringssæson):	- W
Varmekapacitet i watt (nominel) (Koldere fyringssæsonen):	- W
Gasslange diameter:	12.7 mm
Væskeslange diameter:	6.35 mm
Årligt energiforbrug (opvarmning) (Varmere fyringssæsonen):	- kWh
Årligt energiforbrug (opvarmning) (Gennemsnitlig fyringssæson):	- kWh
Årligt energiforbrug (opvarmning) (Koldere fyringssæsonen):	- kWh
Designbelastning (køling):	- kW
Design belastning (opvarmning) (Varmere fyringssæsonen):	- kW
Designbelastning (opvarmning) (Gennemsnitlig fyringssæson):	- kW
Design belastning (opvarmning) (Koldere fyringssæsonen):	- kW
Indendørs enhedstype:	Gulvmodel
Støjniveau for indendørs enhed (lav hastighed):	34 dB
Indendørs enhed lydeffektniveau:	58 dB
Støjniveau for indendørs enhed (høj hastighed):	38 dB
Køling luftstrøm (indendørs enhed):	6 m³/t
Antal indendørs enheder:	1
Indendørs enhed bredde:	720 mm
Indendørs enhed dybde:	199 mm
Indendørs enhed højde:	620 mm
Indendørs enhedsvægt:	16000 g
Støjniveau for udendørs enhed:	- dB
Strømforbrug (køling) (maks.):	30 W
Strømforbrug (opvarmning) (maks.):	30 W
Kølekapacitet (nominel):	9600 BUT/t
Varmekapacitet (nominel):	10900 BUT/t
Nuværende (køling):	0.25 A
Nuværende (opvarmning):	0.25 A
Afløbsdiameter:	18 mm
Indendørs enhed pakkebredde:	810 mm
Indendørs enhed pakkedybde:	295 mm
Indendørs enhed pakkehøjde:	710 mm
Indendørs enhed pakkevægt:	21000 g
