ASITERIR1
www.schneider-electric.com
Guide d’exploitation
User’s manual
Bedienungsanleitung
Guía de explotación
ASITERIR1

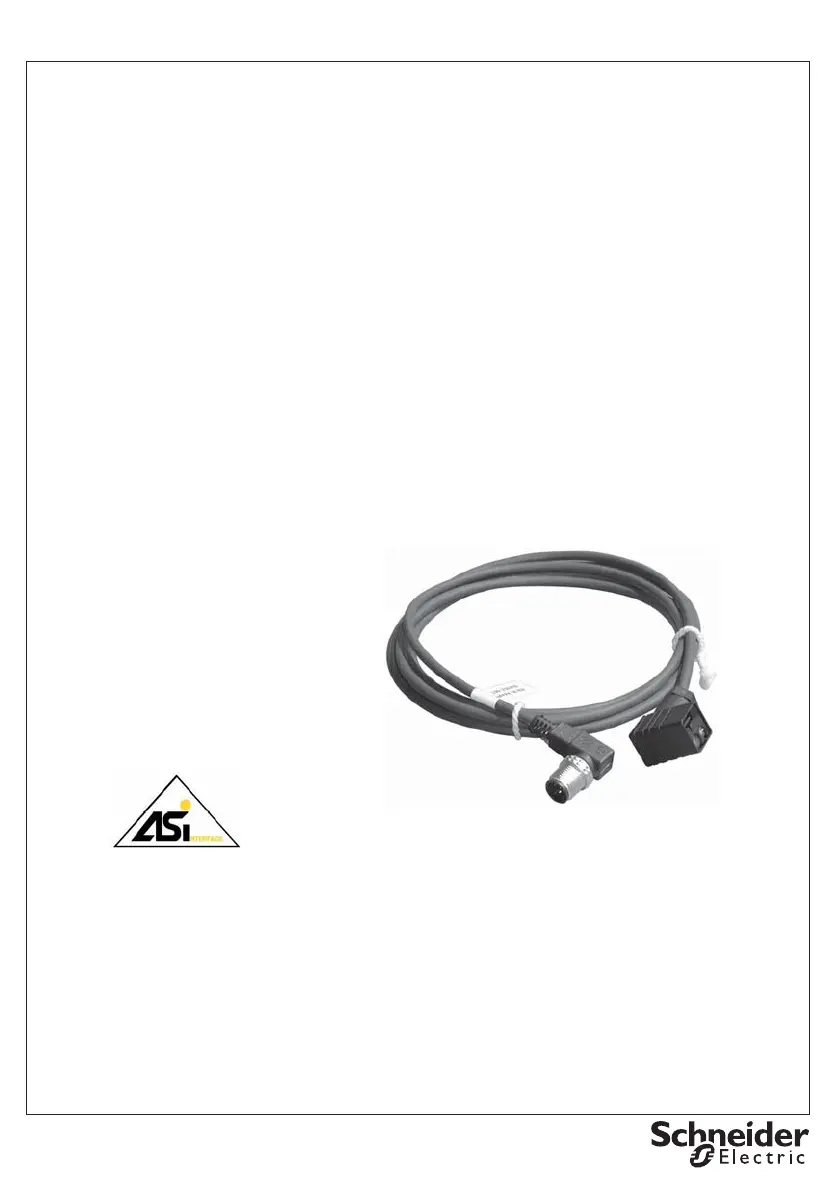

Adaptateur infrarouge pour interface IO
IR Interface adapter
Infrarot-Adapter zur AS-i Adressierung
Adaptador infrarrojo para interfaz IO
Adaptateur infrarouge pour interface IO
Pour l’adressage des modules AS-i version 2.1 équipés d’une interface infrarouge.
1 Description
2 Consignes de sécurité
3 Adressage
-
Utilisation possible avec les consoles d’adressage équipées d’une connectique M12, supportant
l’adressage en infrarouge.
-
Permet de communiquer en infrarouge entre le terminal d’adressage et l’esclave à adresser.
-
Longueur de câble: 1 m
Connecteur M12
Tête infrarouge
-
Les produits AS-i sont prévus exclusivement pour l’utilisation
dans les systèmes selon la spécification AS-i.
-
Toute autre utilisation est considérée comme non conforme à la destination.
Important :
1) L’alimentation AS-i doit être
connectée au produit.
2) Mise sous tension, 2 possibilités :
- Mettre le système sous tension
sans que le maître soit connecté,
- Mettre le maître en mode "Offline"
auparavant il doit être en mode
"Run",
3) Brancher / Visser le connecteur M12
mâle de l’ASI TERIR1 sur le
connecteur M12 de l’ASITERV2.
- Positionner la tête infrarouge de
l’adaptateur dans l’encoche
triangulaire de l’esclave à
adresser.
- Exécuter l’adressage comme
indiqué dans la description de la
console d’adressage.
- Couper brièvement la tension
avant le service du maître.
Raccorder la tête infrarouge au module
Fixation pour l’ément de codage
Diode de réception
Diode d’émission
Index
de codage
Adaptateur infrarouge pour interface IO
2/6
W9 1693935 01 11 A02
ASITERIR1
www.schneider-electric.com
FRANÇAIS
