Instruction

Bulletin

Boletín de

instrucciones

73295-551-01

02/2011

Lexington, KY, USA

OHBS and OHBL Combination Service Entrance Device (CSED) Tunnel Kits

Kits de túnel para la base integral de medición para acometida (CSED) OHBS

y OHBL

Retain for future use. / Conservar para uso futuro.

Kit Contents Contenido del accesorio

Tunnel Kit / Kit de túnel Devices Used On / Dispositivos usados en Quantity / Contenido Description / Descripción

OHBL RC-SL, QC-SL 1 Tunnel / Túnel

OHBS

RC-S, RC-SS, RC-SH, RC-SHS, QC-S, QC-SS, QC-SH,

QC-SHS, SO-S, SO-SS

2 Mounting screws / Tornillos de montaje

Precautions Precauciones

DANGER / PELIGRO

HAZARD OF ELECTRIC SHOCK, EXPLOSION, OR

ARC FLASH

• Apply appropriate personal protective equipment

(PPE) and follow safe electrical work practices. See

NFPA 70E.

• This equipment must only be installed and serviced

by qualified electrical personnel.

• Turn off all power supplying this equipment before

working on or inside equipment.

• Always use a properly rated voltage sensing device

to confirm power is off.

• Replace all devices, doors and covers before turning

on power to this equipment.

PELIGRO DE DESCARGA ELÉCTRICA, EXPLOSIÓN O

DESTELLO POR ARQUEO

• Utilice equipo de protección personal (EPP) apropiado y siga las

prácticas de seguridad eléctrica establecidas por su Compañía,

consulte la norma 70E de NFPA.

• Solamente el personal eléctrico especializado deberá instalar y

prestar servicio de mantenimiento a este equipo.

• Desenergice el equipo antes de realizar cualquier trabajo en él.

• Siempre utilice un dispositivo detector de tensión nominal

adecuado para confirmar la desenergización del equipo.

• Vuelva a colocar todos los dispositivos, las puertas y las cubiertas

antes de volver a energizar el equipo.

Failure to follow this instruction will result in death

or serious injury.

El incumplimiento de esta instruccion podrá causar la muerte o

lesiones serias.

Barrier Removal Retiro de barrera

1. Turn off all power supplying the equipment where

this device will be installed before working on or

inside equipment.

1. Desenergice el equipo en el que se instalará este dispositivo,

antes de realizar cualquier trabajo en él.

2. Remove and retain barrier mounting screw (A, Figure 1). 2. Quite y conserve los tornillos de montaje de la barrera (A, figura 1).

3. Remove and discard barrier (B, Figure 1). 3. Retire y deseche la barrera (B, figura 1).

4. Replace barrier mounting screw (C, Figure 1).

Torque screw to 30 lbs-in. (3.4 N•m).

4. Vuelva a colocar el tornillo de montaje (C, figura 1). Apriete el

tornillo a 3,4 N•m (30 lbs-pulg).

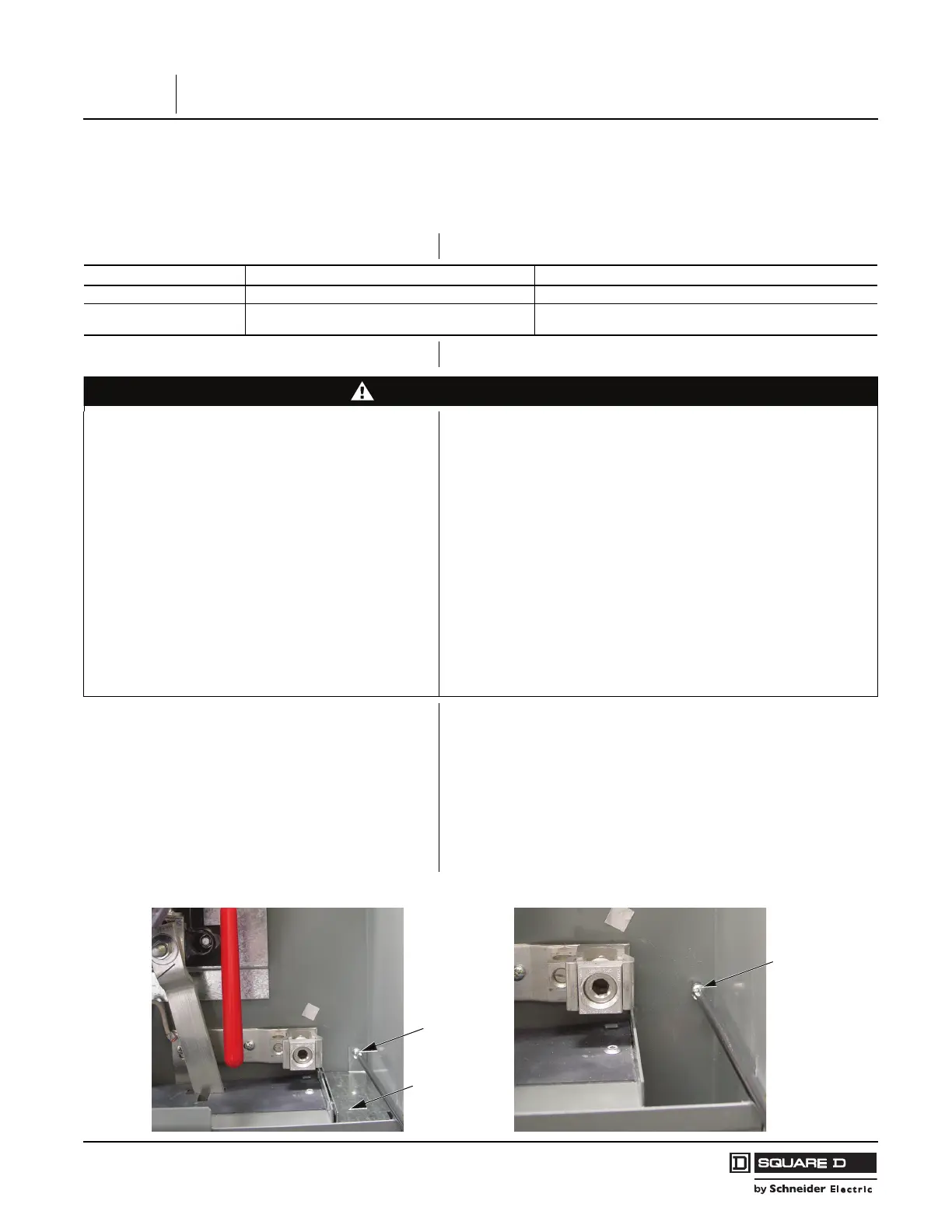

Figure / Figura 1: Barrier Removal / Desmontaje de la barrera

OHBS and OHBL Combination Service Entrance Device (CSED) Tunnel Kits 73295-551-01

Kits de túnel para la base integral de medición para acometida (CSED) OHBS y OHBL 02/2011

Electrical equipment should be installed, operated, serviced, and

maintained only by qualified personnel. No responsibility is assumed by

Schneider Electric for any consequences arising out of the use of this

material.

Solamente el personal especializado deberá instalar, hacer funcionar y prestar servicios

de mantenimiento al equipo eléctrico. Schneider Electric no asume responsabilidad

alguna por las consecuencias emergentes de la utilización de este material.

Schneider Electric USA, Inc.

1601 Mercer Road

Lexington, KY 40511 USA

1-888-SquareD (1-888-778-2733)

www.schneider-electric.us

Importado en México por:

Schneider Electric México, S.A. de C.V.

Calz. J. Rojo Gómez 1121-A

Col. Gpe. del Moral 09300 México, D.F.

Tel. 55-5804-5000

www.schneider-electric.com.mx

Square D

™

is a trademark or registered trademark of Schneider

Electric. Other trademarks used herein are the property of their

respective owners.

Square D

™

es una marca comerciale o marca registrada de Schneider Electric. Cualquier

otra marca comercial utilizada en este documento pertenece a sus respectivos

propietarios.

Tunnel Installation Instalación del túnel

1. Orient tunnel (A, Figure 2) in enclosure so that the

hooks on the tunnel engage the slots in the utility

barrier (B, Figure 2).

1. Oriente el túnel (A, figura 2) en el gabinete de manera que los

ganchos en el túnel se enganchen en las ranuras de la barrera de

acometida (B, figura 2).

2. Attach tunnel to enclosure with two screws provided.

Torque screws to 30 lbs-in. (3.4 N•m).

2. Instale el túnel en el gabinete empleando los dos tornillos

incluidos.

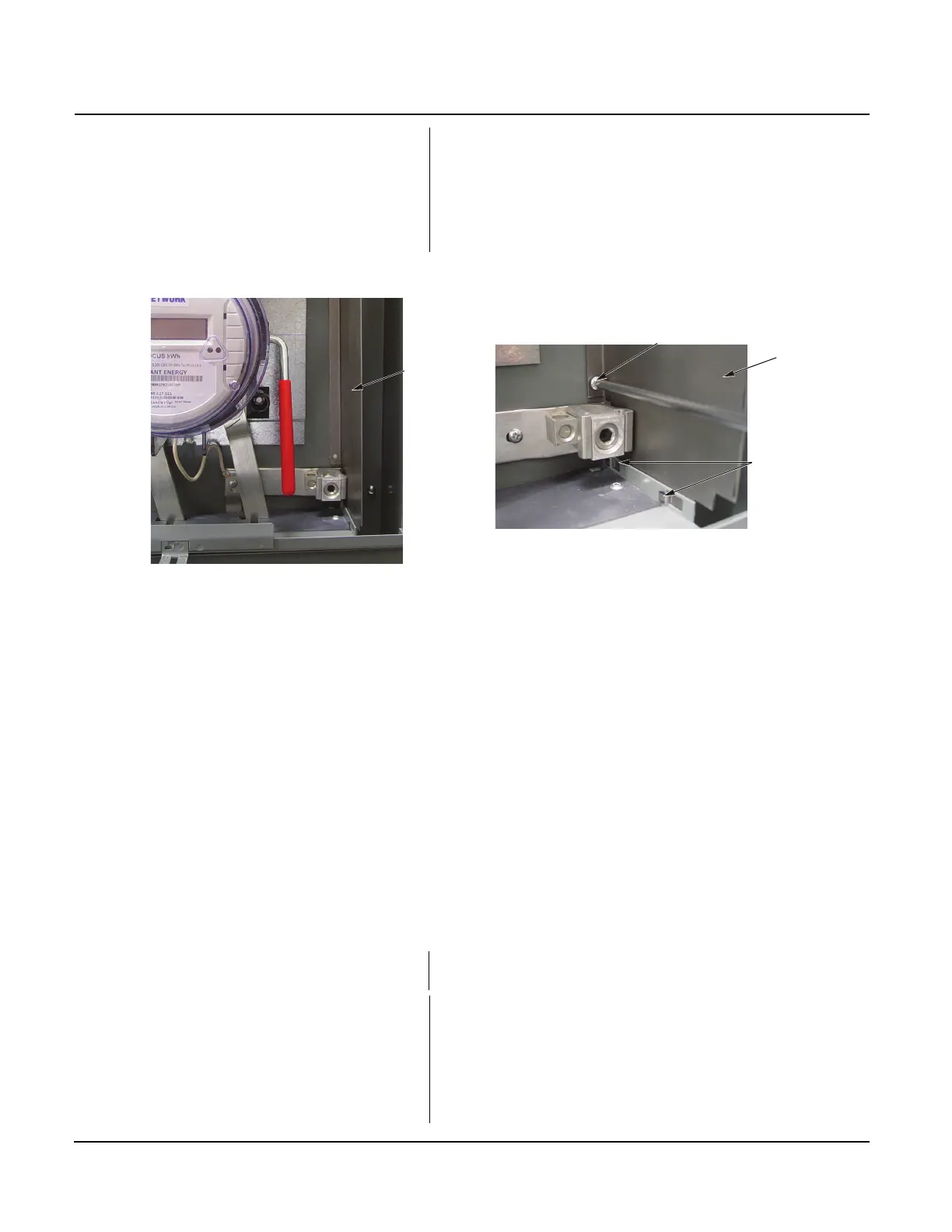

Figure / Figura 2: Tunnel Installation / Instalación del túnel
