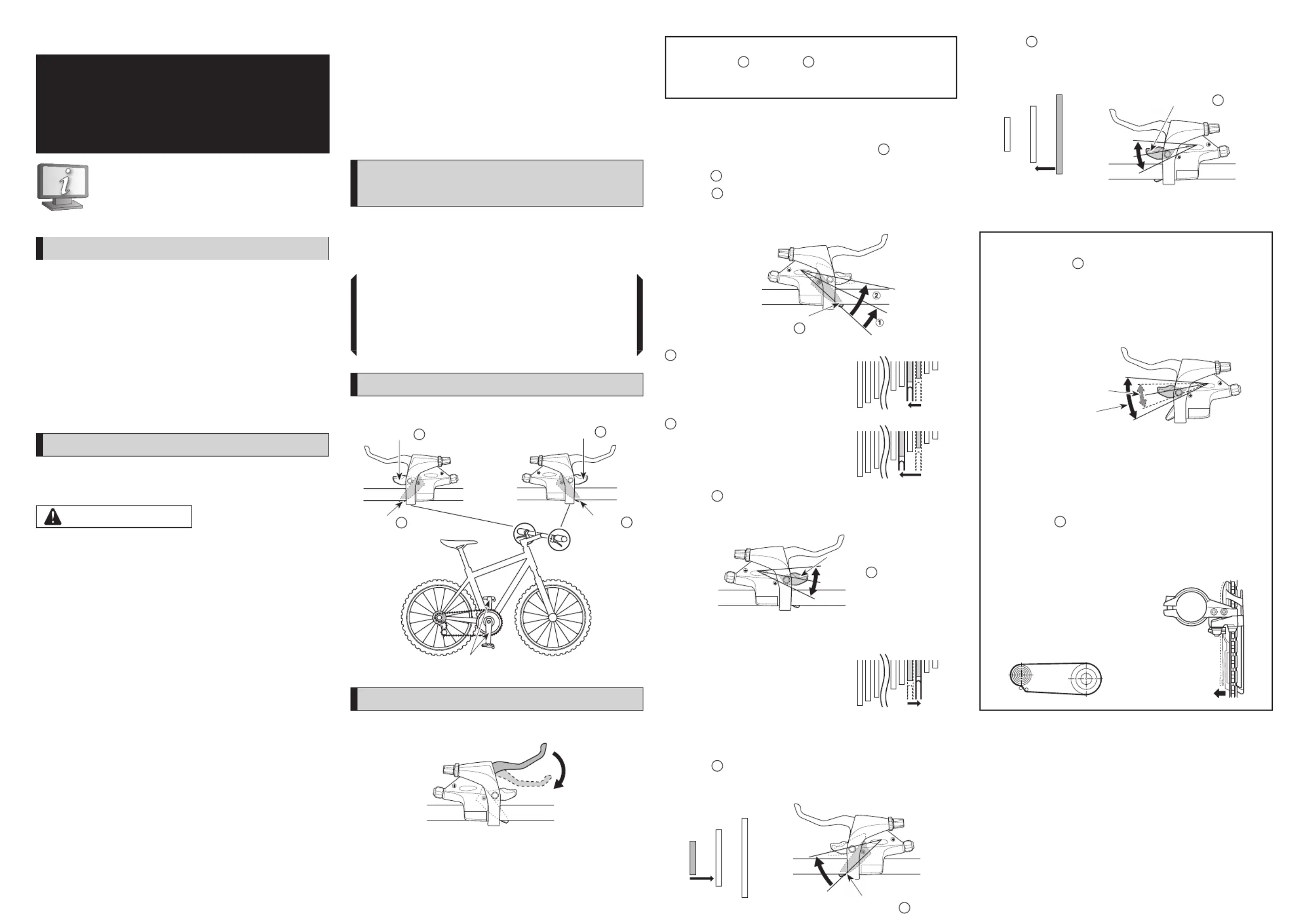

UM-00C0A-002-01
Gebruikershandleiding
Schakelhendel
(2-WAY RELEASE)
ST type
Montage-instructies in overige talen zijn
beschikbaar op :
http://si.shimano.com
•
Neem voor meer informatie over montage en afstelling
contact op met de plaats van aankoop of een fi etsendealer
in uw woonplaats. Er is ook een dealershandleiding
beschikbaar op onze website (http://si.shimano.com).
•
Dit product niet demonteren of aanpassen.
Lees voor de veiligheid deze
gebruikershandleiding voor gebruik zorgvuldig
door en volg de aanwijzingen daarin op voor
een correct gebruik.
Belangrijke veiligheidsinformatie
Neem voor informatie over vervanging contact op met het
verkooppunt of een fi etsenmaker.
WAARSCHUWING
•
Het is belangrijk dat u goed begrijpt hoe het remsysteem op
uw fi ets werkt. Indien het remsysteem niet op de juiste wijze
gebruikt wordt, kan dit tot gevolg hebben dat u de macht
over het stuur verliest of tot een val leiden waarbij u ernstige
verwondingen kunt oplopen. Omdat de bediening van elke
fi ets verschillend is, dient u de juiste remtechnieken te leren
(zoals de kracht waarmee de remhendel ingedrukt dient te
worden alsmede de overige bedieningseigenschappen van
uw fi ets). Raadpleeg hiervoor het instructieboekje van uw
fi ets en een professionele fi etsenhandelaar en oefen uw
rij- en remtechniek.
•
Als de voorrem te krachtig wordt aangetrokken, bestaat de
kans dat het wiel blokkeert en dat de fi ets over de kop
slaat wat ernstig letsel kan veroorzaken.
•
Controleer steeds alvorens u met de fi ets gaat rijden of de
voor- en achterremmen correct functioneren.
•
De benodigde remafstand zal langer zijn bij nat weer.
Verminder uw snelheid en trek de remmen tijdig en
voorzichtig aan.
•
Als het wegdek nat is, zullen de banden gemakkelijker
slippen. Als de banden slippen, bestaat de kans dat u van
de fi ets valt. Om dit te voorkomen, uw snelheid
verminderen en de remmen tijdig en voorzichtig
aantrekken.
•
Bewaar na het zorgvuldig lezen van de
gebruikershandleiding deze op een veilige plaats voor
toekomstige naslag.
Opmerking
•
Zorg ervoor dat u de krukas blijft draaien tijdens de
hendelwerking.
•
Lees de gebruikshandleidingen voor de voorste derailleur,
de achterste derailleur en tevens de remmen.
•
Producten zijn niet gegarandeerd tegen natuurlijke slijtage
en verslechtering als gevolg van normaal gebruik en
veroudering.
Regelmatige inspecties alvorens met
de fi ets te gaan rijden
Controleer alvorens met de fi ets te gaan rijden de volgende
punten. Als er bij de volgende onderdelen problemen worden
gevonden, contact opnemen met de plaats van aankoop of
een fi etsdealer.
•
Werken de voorremmen en achterremmen correct?
•
Gaat schakelen soepel?
•
Zijn de hendels stevig geïnstalleerd op het stuur?
•
Worden enige abnormale geluiden gehoord tijdens
werking?
Namen van de onderdelen
Voor
Hendel
B
Hendel
A
Achter
Hendel
B
Hendel
A
Krukas
Werking
Remwerking
Schakelwerking
Zorg ervoor dat u de krukas blijft draaien tijdens de
hendelwerking.
Voorzorgsmaatregel bij gebruik
Zowel hendel
A
als hendel
B
keren altijd naar hun
uitgangspositie terug wanneer deze na het overschakelen
worden losgelaten.
Werking van de achterhendels
De hendelslag kan worden gevarieerd om het gewenste
aantal versnellingen te schakelen. Voor schakelen met één
versnelling tegelijk zet u de hendel in positie
1
en voor
schakelen met twee versnellingen tegelijk zet u de hendel
in positie
2
.
•
Hendel
A
: Voor overschakeling van een kleiner naar een
groter achterversnellingstandwiel.
(Trappen wordt lichter.)
Uitgangspositie
hendel
A
1
:
Voor overschakeling van
enkel een tandwiel
Voorbeeld : van het 3de naar
het 4de.
4 3
2
:
Voor directe overschakeling
van twee tandwielen
Voorbeeld : van het 3de naar
het 5de.
35
•
Hendel
B
: Voor overschakeling van een kleiner naar een
groter achterversnellingstandwiel.
(Trappen wordt zwaarder.)
Uitgangspositie
hendel
B
"U kunt schakelen door op de hendel te duwen of eraan te
trekken."
Voorbeeld : van het 4de naar
het 3de.
34
Werking van de voorhendels
* In de afbeelding wordt de triple specifi catie getoond.
Voor een "dubbele" specifi catie geldt dezelfde werkwijze.
•
Hendel
A
: Voor overschakeling van een kleiner naar een
groter voorversnellingstandwiel.
(Trappen wordt zwaarder.)
Uitgangspositie
hendel
A
•
Hendel
B
: Voor overschakeling van een groter naar een
kleiner voorversnellingstandwiel.
(Trappen wordt lichter.)
Uitgangspositie
hendel
B
"U kunt schakelen door op de hendel te duwen of eraan te
trekken."
Voor versnellingshendel met trimfunctie
Wanneer hendel
B
wordt bediend, betekent de eerste
klik dat het trimmechanisme (het
geluidspreventiemechanisme) ingrijpt en de tweede,
hardere klik dat het schakelen is voltooid. Na het
trimmen wordt met de volgende duwbeweging de
versnelling ingeschakeld.
’Trimming’
Klik
Klik
Complete
schakelslag
Trimmechanisme
(geluidspreventiemechanisme)
Als de ketting op het grote voorblad en de grotere
tandkrans ligt, loopt de ketting tegen de voorderailleur,
waardoor een kenmerkend geluid ontstaat. Druk in dat
geval hendel
B
een kleine beetje in (tot er een klik te
horen is). De voorderailleur beweegt dan een stukje naar
het kleinere kettingblad toe, waardoor er geen geluid
meer wordt veroorzaakt.
Positie ketting
Beweging van de
voorderailleur
Let op: specificaties kunnen zonder voorafgaande kennisgeving gewijzigd
worden. (Dutch)
