UM-00C0A-002-01 Gebruikershandleiding

Schakelhendel

(2-WAY RELEASE)

ST type

Montage-instructies in overige talen zijn

beschikbaar op :

http://si.shimano.com

BELANGRIJKE MEDEDELING

•Neem voor meer informatie over montage en afstelling

contact op met de plaats van aankoop of een ﬁ etsendealer

in uw woonplaats. Er is ook een dealershandleiding

beschikbaar op onze website (http://si.shimano.com).

•Dit product niet demonteren of aanpassen.

Lees voor de veiligheid deze

gebruikershandleiding voor gebruik zorgvuldig

door en volg de aanwijzingen daarin op voor

een correct gebruik.

Belangrijke veiligheidsinformatie

Neem voor informatie over vervanging contact op met het

verkooppunt of een ﬁ etsenmaker.

WAARSCHUWING

•Het is belangrijk dat u goed begrijpt hoe het remsysteem op

uw ﬁ ets werkt. Indien het remsysteem niet op de juiste wijze

gebruikt wordt, kan dit tot gevolg hebben dat u de macht

over het stuur verliest of tot een val leiden waarbij u ernstige

verwondingen kunt oplopen. Omdat de bediening van elke

ﬁ ets verschillend is, dient u de juiste remtechnieken te leren

(zoals de kracht waarmee de remhendel ingedrukt dient te

worden alsmede de overige bedieningseigenschappen van

uw ﬁ ets). Raadpleeg hiervoor het instructieboekje van uw

ﬁ ets en een professionele ﬁ etsenhandelaar en oefen uw

rij- en remtechniek.

•Als de voorrem te krachtig wordt aangetrokken, bestaat de

kans dat het wiel blokkeert en dat de ﬁ ets over de kop

slaat wat ernstig letsel kan veroorzaken.

•Controleer steeds alvorens u met de ﬁ ets gaat rijden of de

voor- en achterremmen correct functioneren.

•De benodigde remafstand zal langer zijn bij nat weer.

Verminder uw snelheid en trek de remmen tijdig en

voorzichtig aan.

•Als het wegdek nat is, zullen de banden gemakkelijker

slippen. Als de banden slippen, bestaat de kans dat u van

de ﬁ ets valt. Om dit te voorkomen, uw snelheid

verminderen en de remmen tijdig en voorzichtig

aantrekken.

•Bewaar na het zorgvuldig lezen van de

gebruikershandleiding deze op een veilige plaats voor

toekomstige naslag.

Opmerking

•Zorg ervoor dat u de krukas blijft draaien tijdens de

hendelwerking.

•Lees de gebruikshandleidingen voor de voorste derailleur,

de achterste derailleur en tevens de remmen.

•Producten zijn niet gegarandeerd tegen natuurlijke slijtage

en verslechtering als gevolg van normaal gebruik en

veroudering.

Regelmatige inspecties alvorens met

de ﬁ ets te gaan rijden

Controleer alvorens met de ﬁ ets te gaan rijden de volgende

punten. Als er bij de volgende onderdelen problemen worden

gevonden, contact opnemen met de plaats van aankoop of

een ﬁ etsdealer.

•Werken de voorremmen en achterremmen correct?

•Gaat schakelen soepel?

•Zijn de hendels stevig geïnstalleerd op het stuur?

•Worden enige abnormale geluiden gehoord tijdens

werking?

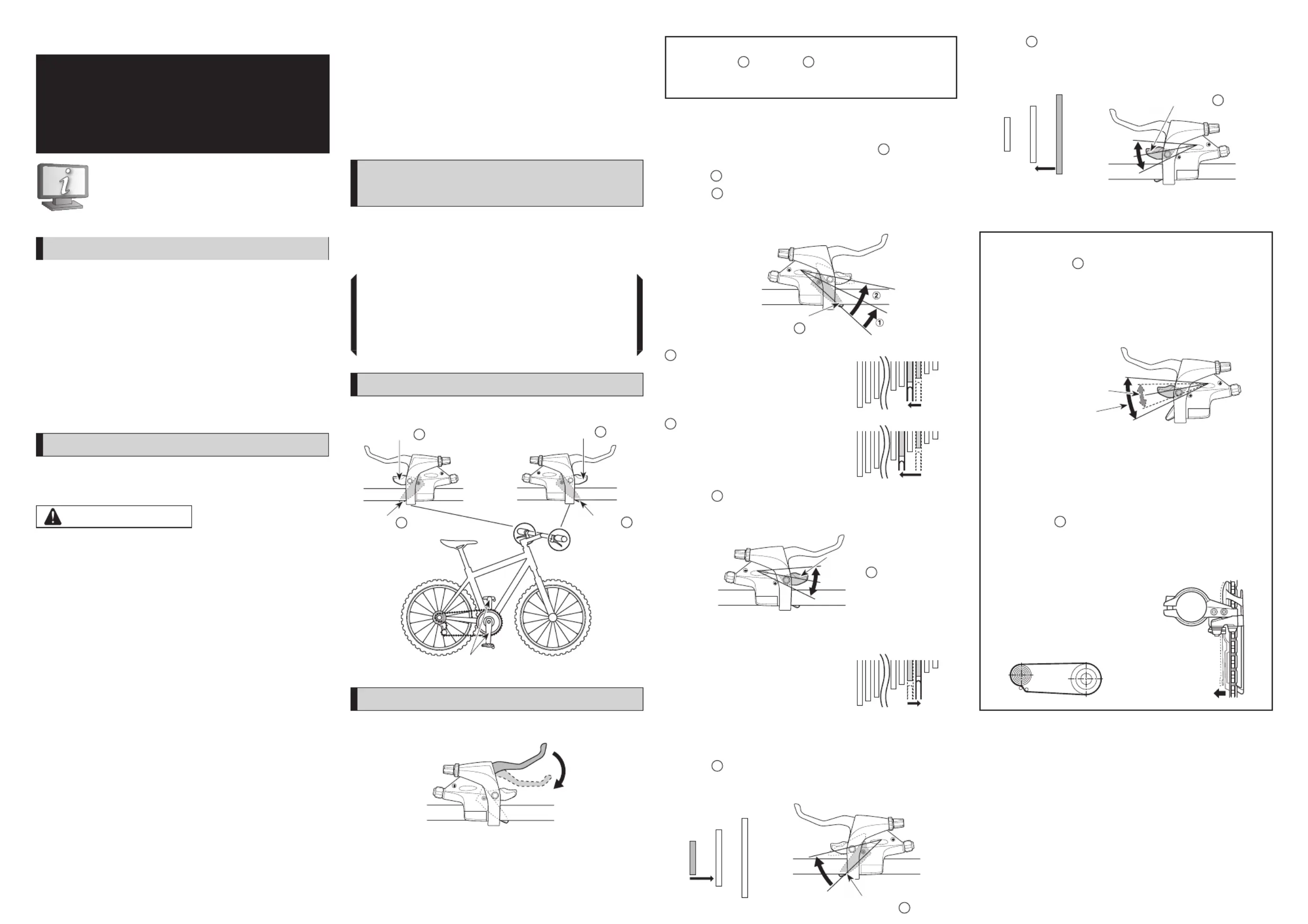

Namen van de onderdelen

Voor

Hendel B

Hendel A

Achter

Hendel B

Hendel A

Krukas

Werking

Remwerking

Schakelwerking

Zorg ervoor dat u de krukas blijft draaien tijdens de

hendelwerking.

Voorzorgsmaatregel bij gebruik

Zowel hendel A als hendel B keren altijd naar hun

uitgangspositie terug wanneer deze na het overschakelen

worden losgelaten.

Werking van de achterhendels

De hendelslag kan worden gevarieerd om het gewenste

aantal versnellingen te schakelen. Voor schakelen met één

versnelling tegelijk zet u de hendel in positie

en voor

schakelen met twee versnellingen tegelijk zet u de hendel

in positie

•Hendel A : Voor overschakeling van een kleiner naar een

groter achterversnellingstandwiel.

(Trappen wordt lichter.)

Uitgangspositie

hendel A

1 : Voor overschakeling van

enkel een tandwiel

Voorbeeld : van het 3de naar

het 4de.

4 3

2 : Voor directe overschakeling

van twee tandwielen

Voorbeeld : van het 3de naar

het 5de.

•Hendel B : Voor overschakeling van een kleiner naar een

groter achterversnellingstandwiel.

(Trappen wordt zwaarder.)

Uitgangspositie

hendel B

"U kunt schakelen door op de hendel te duwen of eraan te

trekken."

Voorbeeld : van het 4de naar

het 3de.

Werking van de voorhendels

* In de afbeelding wordt de triple speciﬁ catie getoond.

Voor een "dubbele" speciﬁ catie geldt dezelfde werkwijze.

•Hendel A : Voor overschakeling van een kleiner naar een

groter voorversnellingstandwiel.

(Trappen wordt zwaarder.)

Uitgangspositie

hendel A

•Hendel B : Voor overschakeling van een groter naar een

kleiner voorversnellingstandwiel.

(Trappen wordt lichter.)

Uitgangspositie

hendel B

"U kunt schakelen door op de hendel te duwen of eraan te

trekken."

Voor versnellingshendel met trimfunctie

Wanneer hendel B wordt bediend, betekent de eerste

klik dat het trimmechanisme (het

geluidspreventiemechanisme) ingrijpt en de tweede,

hardere klik dat het schakelen is voltooid. Na het

trimmen wordt met de volgende duwbeweging de

versnelling ingeschakeld.

’Trimming’

Klik

Complete

schakelslag

Trimmechanisme

(geluidspreventiemechanisme)

Als de ketting op het grote voorblad en de grotere

tandkrans ligt, loopt de ketting tegen de voorderailleur,

waardoor een kenmerkend geluid ontstaat. Druk in dat

geval hendel B een kleine beetje in (tot er een klik te

horen is). De voorderailleur beweegt dan een stukje naar

het kleinere kettingblad toe, waardoor er geen geluid

meer wordt veroorzaakt.

Positie ketting

Beweging van de

voorderailleur

Let op: specificaties kunnen zonder voorafgaande kennisgeving gewijzigd

worden. (Dutch)
