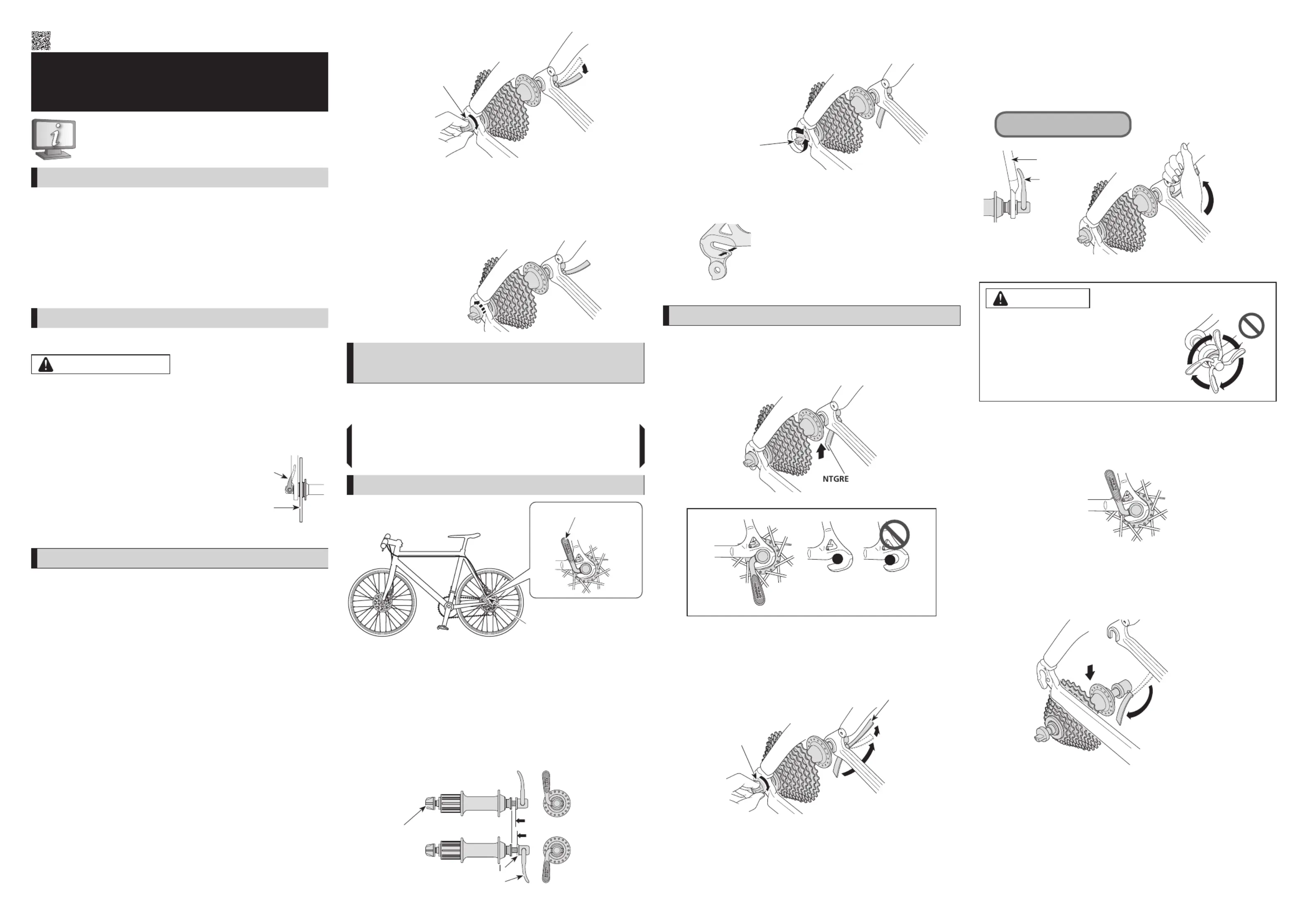

Opmerking: Specificaties kunnen zonder voorafgaande kennisgeving gewijzigd worden. (Dutch)
UM-3TK0A-006-01
Gebruikershandleiding
Achter vrijloopnaaf
(voor schijfrem)
Montage-instructies in overige talen zijn beschikbaar op :
https://si.shimano.com
BELANGRIJKE MEDEDELING
•
Neem contact op met het verkooppunt of een distributeur voor informatie
over de montage, afstelling en vervanging van de producten die niet terug
te vinden zijn in de gebruikershandleiding. Een dealerhandleiding voor
professionele en ervaren fietsmonteurs is verkrijgbaar op onze website
(https://si.shimano.com).
Lees voor de veiligheid vóór gebruik deze
gebruikershandleiding zorgvuldig door, volg deze voor
correct gebruik op en bewaar de handleiding zodat u
deze altijd kunt raadplegen.
Belangrijke veiligheidsinformatie
Neem voor informatie over vervanging contact op met het verkooppunt of
een fietsenmaker.
WAARSCHUWING
•
Demonteer of wijzig het product niet. Hierdoor zou het product niet
correct kunnen functioneren, zou u kunnen vallen en zou u ernstige
verwondingen kunnen oplopen.
•
Controleer dat de wielen stevig bevestigd zijn, voordat u gaat fietsen. Het
incorrect gebruik van de snelspanner kan ertoe leiden dat het wiel
loskomt enz., en kan ernstige letsels veroorzaken ten gevolge van een
ongeluk.
•
Let erop dat de snelontkoppelingshendel de remschijf
niet hindert als de snelontkoppelingshendel zo strak
mogelijk wordt vastgezet. Bevindt de
snelontkoppelingshendel zich aan dezelfde kant als
de remschijf, dan bestaat het gevaar dat deze de
werking van de remschijf kan hinderen. Als de
snelontkoppelingshendel de remschijf hindert, stop
dan onmiddellijk met fietsen en neem contact op
met de plaats van aankoop of een distributeur.
"quick release"
hendel
Remschijf
Opmerking
•
Dit product wordt niet gegarandeerd tegen schade die voortvloeit uit
onjuist gebruik zoals springen tijdens het fietsen of als de fiets valt,
behalve als dergelijke defecten het gevolg zijn van productiemethoden.
•
Gebruik een neutraal schoonmaakmiddel bij het reinigen van de naven.
Andere reinigingsmiddelen kunnen de naven beschadigen. Reinig geen
gebieden waarvoor is aangegeven dat ze niet mogen worden gereinigd.
•
Reinig de naafgebieden niet met een hogedrukreiniger. Er kan water in de
naven komen, wat tot verslechtering van de eigenschappen kan leiden.
•
Producten zijn niet gegarandeerd tegen natuurlijke slijtage en
verslechtering als gevolg van normaal gebruik en veroudering.
•
Voor maximale prestaties adviseren wij smeermiddelen en
onderhoudsproducten van SHIMANO.
•
Gebruik enkel de smeermiddelen die door SHIMANO in de
dealerhandleiding worden aangegeven.
•
Breng geen olie aan op de binnenzijde van de naaf. Anders wordt het vet
uitgespoeld.
•
Als het wiel stijf aanvoelt en moeilijk draait, moet u het met vet smeren.
•
Indien de "quick release" hendel gemakkelijk in de VERGRENDELDE stand
kan worden gedrukt, is de klemkracht niet voldoende. Druk de "quick
release" hendel weer in de stand dat deze loodrecht op het frame van de
fiets staat en draai de bijstellingsmoer naar rechts om de klemkracht te
versterken. Druk vervolgens de "quick release" hendel weer in de
VERGRENDELDE stand.
Bijstellingsmoer
•
Indien de klemkracht te sterk is en de "quick release" hendel niet in de
VERGRENDELDE stand kan worden gedrukt, dient u de bijstellingsmoer naar
links te draaien om de klemkracht te verzwakken. Draai de bijstellingsmoer
in dit geval niet geheel los. Draai het eerst 1/8ste slag en probeer vervolgens
de hendel in de VERGRENDELDE stand te drukken. Herhaal dit indien nodig.
Op deze manier verkrijgt u de maximale klemkracht met welke u de
"quick release" hendel in de VERGRENDELDE stand kunt drukken.
Per keer 1/8ste slag
draaien
Regelmatige inspecties alvorens met de
fiets te gaan rijden
Controleer alvorens met de fiets te gaan rijden de volgende punten. Als er bij
de volgende onderdelen problemen worden gevonden, contact opnemen
met de plaats van aankoop of een fietsdealer.
•
Zitten de wielen goed vast?
•
Draaien de wielen soepel?
•
Is er sprake van vreemde geluiden?
Namen van de onderdelen
"quick release" hendel
Cassettenaaf achter
Wat is "Quick Release"?
Dit mechanisme maakt gebruik van een enkele "quick release" hendel op de
naaf waarmee het wiel gemakkelijk en snel kan worden verwijderd en weer
terug geplaatst.
"Quick Release" funktie
Als de "quick release" hendel naar de vergrendelde stand wordt gebruikt,
verplaatst de moer van de hendel naar het wiel toe. Door de klemkracht van
deze moer wordt het wiel op het frame gedrukt en veilig op zijn plaats
gehouden.
VERGRENDELDE
stand (CLOSE)
ONTGREDELDE
stand (OPEN)
Bijstellingsmoer
Moer van de hende
"Quick release" hendel
Pas de klemkracht aan door de stelmoer te verdraaien. Door de moer
rechtsom te draaien wordt de klemkracht vergroot en door de moer linksom
te draaien wordt de klemkracht kleiner.
Bijstellingsmoer
Verzwakken van
de klemkracht
Versterken van
de klemkracht
Geschikte afmetingen van de achtervork
Gebruik alleen een achtervork met de geschikte afmetingen.
Gebruik van een voorvork met een dikte van
minder dan 6 mm is niet mogelijk.
(Dura-Ace, 600 Ultegra: niet minder dan
6 mm.)
Werking
Vastzetten van de "quick release" naaf
1. Druk de "quick release" hendel in de ONTGRENDELDE stand en plaats het
wiel zodanig dat deze goed op het binnenste gedeelte van het uiteinde
van de achtervork zit. (Zie onderstaande afbeelding.)
O NDELDE
stand (OPEN)
OK Onjuist
2. Open en sluit de snelontkoppelingshendel met één hand terwijl u met de
andere hand de stelmoer geleidelijk rechtsom vastdraait. Blijf bij het
sluiten van de hendel de moer vastdraaien totdat u weerstand voelt met
uw hand die de hendel sluit en breng de hendel omhoog totdat deze een
positie bereikt evenwijdig aan de naafas (in de positie aangegeven met
stippellijnen in de onderstaande figuur).
Bijstellingsmoer
"Quick release" hendel
3. Grijp de achtervork met uw vingers vast en druk met de palm van uw hand
tegen de "quick release" hendel om deze zo krachtig mogelijk te sluiten.
Nadat de "quick release" hendel gesloten is, dient deze in de "CLOSE"
stand te staan, zoals aangegeven rechts in de onderstaande afbeelding. De
zijde van de hendel met de inscriptie "CLOSE" moet van de fiets afwijzen,
en de hendel moet parallel aan de achtervork zijn zoals beneden in de
afbeelding aan de linkerzijde wordt getoond.
Aanhaalkoppel
5 - 7,5 Nm
Achtervork
"Quick
release"
hendel
VERGRENDELDE
stand (CLOSE)
LET OP
•
Probeer het wiel niet in het frame te
bevestigen door de snelontkoppelingshendel
te draaien zoals weergegeven in de figuur.
Het wiel zit dan niet vast in het frame en kan
van de fiets komen, met ernstig letsel tot
gevolg.
Positie van de hendel voor het snel verwijderen of
plaatsen
De "quick release" hendel dient voor de veiligheid in de VERGRENDELDE
stand, parallel met het fietsframe te zijn gesteld.
Verwijderen van het wiel
Verplaats de "quick release" hendel van de VERGRENDELDE stand naar de
ONTGRENDELDE stand. En verwijder vervolgens het wiel.
ONTGRENDELDE stand (OPEN)
