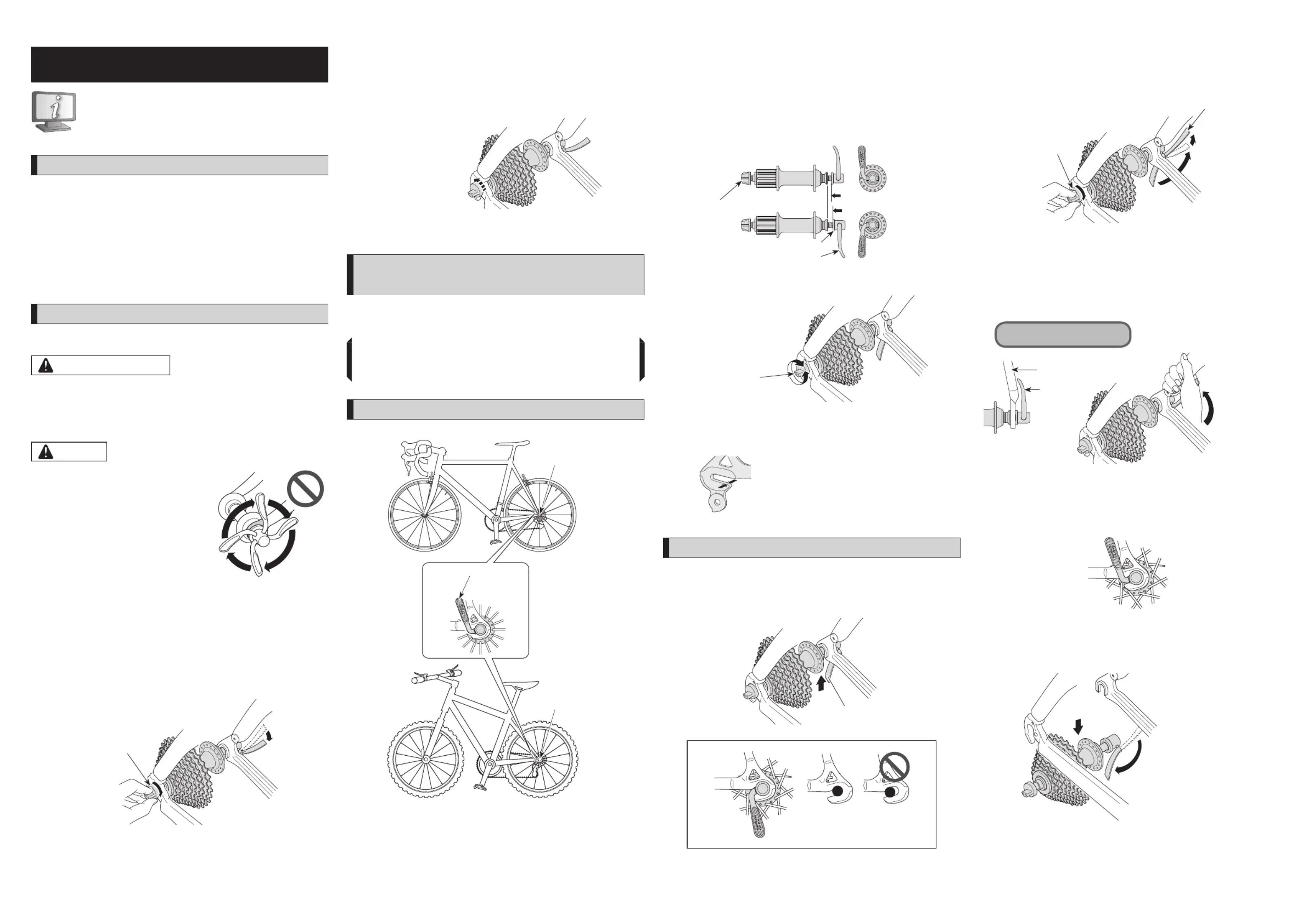

Opmerking: Speciﬁ caties kunnen zonder voorafgaande kennisgeving gewijzigd worden. (Dutch)

UM-3E00A-003-01 Gebruikershandleiding

Achter vrijloopnaaf

Montage-instructies in overige talen zijn beschikbaar op :

http://si.shimano.com

BELANGRIJKE MEDEDELING

•Neem voor meer informatie over montage en afstelling contact op met de

plaats van aankoop of een ﬁ etsendealer in uw woonplaats. Er is ook een

dealershandleiding beschikbaar op onze website (http://si.shimano.com).

•Dit product niet demonteren of aanpassen.

Lees voor de veiligheid voor gebruik deze

gebruikershandleiding zorgvuldig en volg deze voor

correct gebruik op.

Belangrijke veiligheidsinformatie

Neem voor de richtlijnen betreffende vervanging contact op met uw

leverancier of een ﬁ etshandel.

WAARSCHUWING

•Controleer of de wielen stevig bevestigd zijn alvorens met de ﬁ ets te gaan

rijden. Als de wielen op een of andere manier loszitten, kunnen deze van

de ﬁ ets losraken, hetgeen ernstig letsel kan veroorzaken.

•Bewaar na het zorgvuldig lezen van de gebruikershandleiding deze op een

veilige plaats voor toekomstige naslag.

LET OP

•Zet een wiel nooit vast aan het frame door

de "quick release" hendel te draaien zoals

aangegeven in de afbeelding rechts.

Door eenvoudigweg de "quick release"

hendel rond te draaien wordt het wiel niet

aan het frame vastgezet.

Door het loskomen van het wiel als gevolg

van een onjuiste montage van de naaf kan

ernstig lichamelijk letsel worden

veroorzaakt.

Opmerking

•Breng geen smeermiddel aan op de binnenzijde van de naaf, anders zal

het vet naar buiten komen.

•Indien de "quick release" hendel gemakkelijk in de VERGRENDELDE stand

kan worden gedrukt, is de klemkracht niet voldoende. Druk de "quick

release" hendel weer in de stand dat deze loodrecht op het frame van de

ﬁ ets staat en draai de bijstellingsmoer naar rechts om de klemkracht te

versterken. Druk vervolgens de "quick release" hendel weer in de

VERGRENDELDE stand.

Bijstellingsmoer

•Indien de klemkracht te sterk is en de "quick release" hendel niet in de

VERGRENDELDE stand kan worden gedrukt, dient u de bijstellingsmoer

naar links te draaien om de klemkracht te verzwakken. Draai de

bijstellingsmoer in dit geval niet geheel los. Draai het eerst 1/8ste slag en

probeer vervolgens de hendel in de VERGRENDELDE stand te drukken.

Herhaal dit indien nodig. Op deze manier verkrijgt u de maximale

klemkracht met welke u de "quick release" hendel in de

VERGRENDELDE stand kunt drukken.

Per keer 1/8ste slag

draaien

•Producten zijn niet gegarandeerd tegen natuurlijke slijtage en

verslechtering als gevolg van normaal gebruik en veroudering.

Regelmatige inspecties alvorens met de

ﬁ ets te gaan rijden

Controleer alvorens met de ﬁ ets te gaan rijden de volgende punten. Als er bij

de volgende onderdelen problemen worden gevonden, contact opnemen

met de plaats van aankoop of een ﬁ etsdealer.

•Zitten de wielen goed vast?

•Draaien de wielen soepel?

•Is er sprake van vreemde geluiden?

Namen van de onderdelen

"Quick release" hendel

Achter vrijloopnaaf

Wat is "Quick Release"?

Dit mechanisme maakt gebruik van een enkele "quick release" hendel op de

naaf waarmee het wiel gemakkelijk en snel kan worden verwijderd en weer

terug geplaatst.

"Quick Release" funktie

Als de "quick release" hendel naar de vergrendelde stand wordt gebruikt,

verplaatst de moer van de hendel naar het wiel toe. Door de klemkracht van

deze moer wordt het wiel op het frame gedrukt en veilig op zijn plaats

gehouden.

VERGRENDELDE

stand (CLOSE)

ONTGREDELDE

stand (OPEN)

Bijstellingsmoer

Moer van de hendel

"Quick release" hendel

De klemkracht wordt bijgesteld door de bijstellingsmoer te draaien. Naar

rechts draaien versterkt de klemkracht, en naar links draaien verzwakt deze.

Bijstellingsmoer

Verzwakken van

de klemkracht

Versterken van

de klemkracht

Geschikte afmetingen van de achtervork

Gebruik alleen een achtervork met de geschikte afmetingen.

Gebruik van een voorvork met een dikte van

minder dan 5 mm is niet mogelijk.

(Dura-Ace, 600 Ultegra: niet minder dan

6mm.)

Werking

Vastzetten van de "quick release" naaf

1. Druk de "quick release" hendel in de ONTGRENDELDE stand en plaats het

wiel zodanig dat deze goed op het binnenste gedeelte van het uiteinde

van de achtervork zit. (Zie onderstaande afbeelding.)

ONTGRENDELDE

stand (OPEN)

OK Onjuist

2. Open en sluit de "quick release" hendel met uw rechterhand terwijl u de

bijstellingsmoer geleidelijk aandraait met uw linkerhand in de richting van

de van de klok. Herhaal het aandraaien van de bijstellingsmoer totdat u

weerstand voelt met uw rechterhand op het punt waar de hendel in lijn

met de naaf is, zoals aangegeven door de gestippelde stand in de

afbeelding.

Bijstellingsmoer

"Quick release" hendel

3. Grijp de achtervork met uw vingers vast en druk met de palm van uw hand

tegen de "quick release" hendel om deze zo krachtig mogelijk te sluiten.

Nadat de "quick release" hendel gesloten is, dient deze in de "CLOSE"

stand te staan, zoals aangegeven rechts in de onderstaande afbeelding. De

zijde van de hendel met de inscriptie "CLOSE" moet van de ﬁ ets afwijzen,

en de hendel moet parallel aan de achtervork zijn zoals beneden in de

afbeelding aan de linkerzijde wordt getoond.

Aanhaalkoppel

5 - 7,5 Nm

Achtervork

"Quick

release"

hendel

VERGRENDELDE

stand (CLOSE)

Positie van de hendel voor het snel verwijderen of

plaatsen

De "quick release" hendel dient voor de veiligheid in de VERGRENDELDE

stand, parallel met het ﬁ etsframe te zijn gesteld.

Verwijderen van het wiel

Verplaats de "quick release" hendel van de VERGRENDELDE stand naar de

ONTGRENDELDE stand. En verwijder vervolgens het wiel.

ONTGRENDELDE stand (OPEN)
