Side 1/7

Schakelversteller

(interne naafversnelling 3

snelheden)

BELANGRIJKE MEDEDELING

•Neem contact op met het verkooppunt of een distributeur voor informatie over

de montage, afstelling en vervanging van de producten die niet terug te vinden

zijn in de gebruikershandleiding. Een dealerhandleiding voor professionele en

ervaren fietsmonteurs is verkrijgbaar op onze website (https://si.shimano.com).

Lees voor de veiligheid vóór gebruik deze

“gebruikershandleiding” zorgvuldig door, volg deze voor

correct gebruik op en bewaar de handleiding zodat u deze

altijd kunt raadplegen.

De volgende instructies moeten te allen tijde worden opgevolgd om persoonlijke

letsels en schade aan apparatuur en omgeving te voorkomen. De instructies zijn

onderverdeeld overeenkomstig de grootte van het gevaar of de schade die kan

ontstaan als dit product verkeerd wordt gebruikt.

GEVAAR

Als de instructies niet in acht worden

genomen, zal dit leiden tot ernstige letsels of

de dood.

WAARSCHUWING

Als de instructies niet in acht worden

genomen, kan dit leiden tot ernstige letsels of

de dood.

LET OP

Als de instructies niet in acht worden

genomen, kan dit leiden tot persoonlijke

letsels of materiële schade aan apparatuur en

omgeving.

Belangrijke veiligheidsinformatie

WAARSCHUWING

•Demonteer of wijzig het product niet. Doet u dat wel, dan kan dat ertoe leiden

dat het product niet correct werkt, en kunt u plotseling vallen en ernstige letsels

oplopen.

LET OP

•Zorg dat u de schakelversteller induwt tot bij een voelbare klik met een klikgeluid

om één versnelling peer keer te veranderen. Verminder tijdens het schakelen de

kracht op de pedalen. Als u probeert om de schakelversteller te forceren of

meervoudig te schakelen terwijl er hard op de pedalen wordt getrapt, kunnen

uw voeten van de pedalen schieten, en kunt u vallen met ernstige letsels tot

gevolg. Als u de schakelversteller met meerdere versnellingen tegelijk in een

lichtere versnelling zet, kan de buitenkabel uit de schakelversteller schieten. Dit is

niet van invloed op de werking van de schakelversteller, omdat de buitenkabel

na het schakelen weer in de oorspronkelijke stand komt.

•Plaats uw voet nooit op de schakelmoer. Doet u dat wel, is het mogelijk dat het

schakelen niet correct verloopt.

Notitie

•De producten zijn niet gegarandeerd tegen natuurlijke slijtage en

kwaliteitsverlies door normaal gebruik en veroudering.

Regelmatige inspecties voordat u gaat fietsen

Controleer de volgende punten voordat u gaat fietsen. Als er problemen worden

ontdekt, raadpleeg dan uw plaats van aankoop of een distributeur.

•Gaat schakelen soepel?

•Zijn de instellijnen van de cassette joint correct gepositioneerd?

•Is de duwstang van de schakelmoer correct gepositioneerd?

•Worden enige abnormale geluiden gehoord tijdens werking?

Namen van onderdelen

De onderdelen verschillen naargelang de specificaties van de interne

naafversnelling.

Cassette joint

Schakelmoer

Schakelversteller (RAPIDFIRE PLUS)

Schakelversteller

(piano

touch-versteller)

Schakelversteller

(REVOSHIFT)

Inspectiemethode voor kabelafstelling

Voor de cassette joint

Zet de schakelversteller op [2]. Controleer dat de gele instellijnen op de cassette

joint-steun en het derailleurwieltje overlappen. Als het overlappende gebied kleiner

is dan tweederde van elke instellijn, raadpleeg dan uw verkooppunt of een

distributeur. Fietsen wanneer de instellijnen verkeerd zijn uitgelijnd kan ervoor

zorgen dat de versnellingen niet correct op elkaar ingrijpen tijdens het trappen,

waardoor er abnormaal geluid kan ontstaan of waardoor de pedalen vrij

ronddraaien.

Instellen op [2] Instellen op [2] Instellen op [2]

Gele instellijn

Steun Derailleurwieltje

Moet worden uitgelijnd

Wanneer de ﬁets rechtop staat

De gele instellijnen op de cassette joint bevinden zich op twee plaatsen;

boven en onder. Gebruik de lijn die u het makkelijkst ziet.

Het overlappende gebied is minder dan

tweederde van iedere instellijn

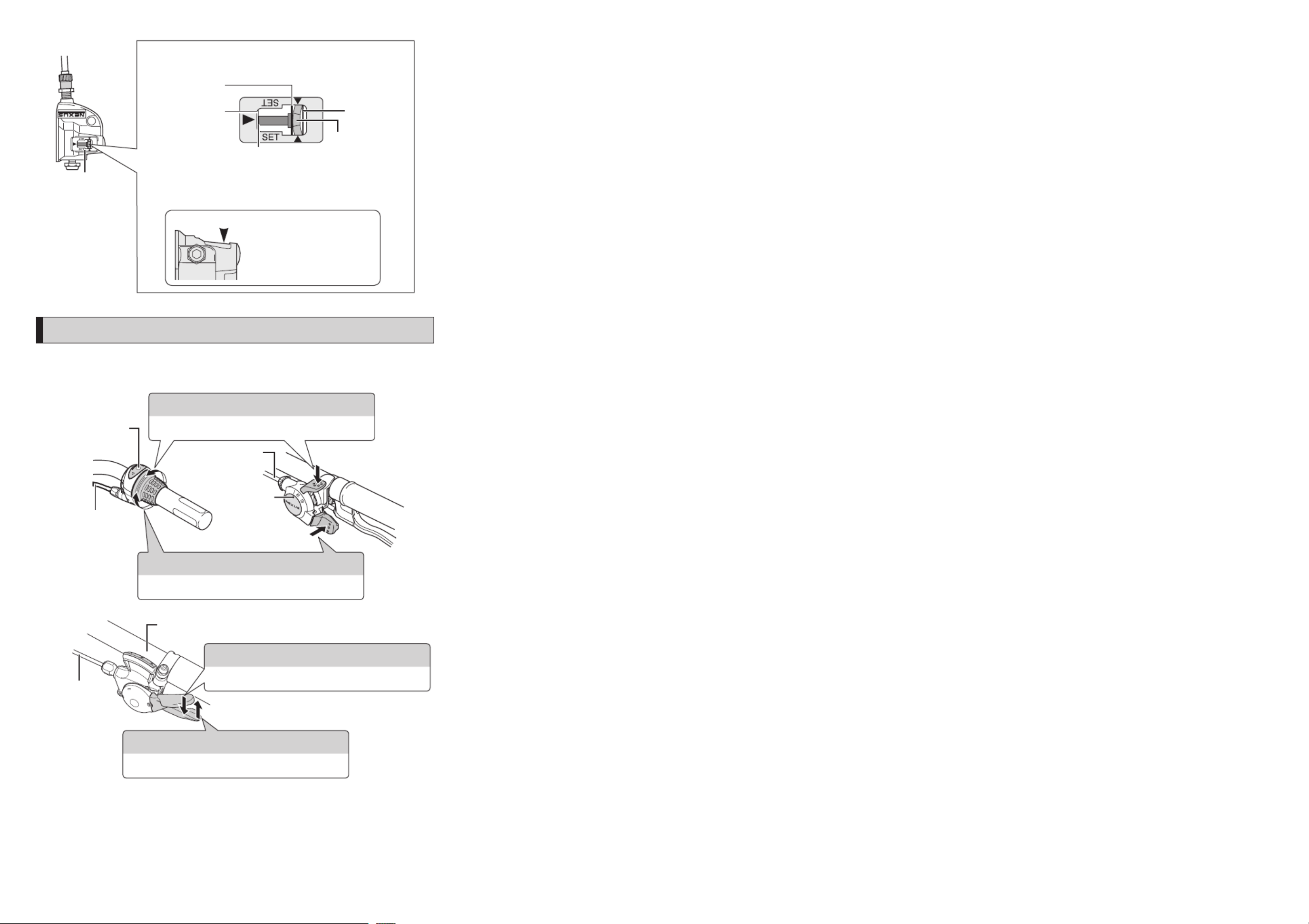

Voor de schakelmoer

Zet de schakelversteller op [2].

Instellen op [2] Instellen op [2] Instellen op [2]

UM-6P20A-002 Gebruikershandleiding

Duwstang

Uiteinde van de

naafas

Gele lijn

Geel onderdeel van

het verbindingsstuk

Lijn op duwstang

Opmerking:

wanneer u dit nagaat, kijk dan

naar de twee gele lijnen op het

venster van bovenaf bekeken.

Zorg dat de lijn op de duwstang is uitgelijnd met het uiteinde van de

naafas.

Als de lijn op de duwstang niet te zien is, bevestig dan dat het gele

gedeelte van het verbindingsstuk zich tussen de twee gele lijnen op

het venster bevindt.

Gele lijn

BEDIENING

Draai of duw de nabijgelegen schakelversteller in tot bij een voelbare klik met een

klikgeluid om één versnelling peer keer te veranderen.

Indicator

Buitenkabel

Indicator

Buitenkabel

Schakelen naar een hogere versnelling (trappen wordt

zwaarder.)

Het indicatorgetal verplaatst zich naar de grotere zijde.

Het indicatorgetal verplaatst zich naar de kleinere zijde.

Schakelen naar een lagere versnelling (trappen wordt

lichter.)

Buitenkabel

Schakelen naar een hogere versnelling (trappen wordt

zwaarder.)

Het indicatorgetal verplaatst zich naar de grotere zijde.

Indicator

Het indicatorgetal verplaatst zich naar de kleinere zijde.

Schakelen naar een lagere versnelling (trappen wordt

lichter.)

Let op: specificaties kunnen zonder voorafgaande kennisgeving gewijzigd worden. (Dutch)
