Side 1/8

*9000862838* 9000862838

Ø Montageanleitung

Ú Installation instructions

Þ Notice de montage

â Istruzioni per il montaggio

é Installatievoorschrift

Û Instrucciones de montaje

ì Instruções de montagem

Ù Οδηγίες εγκατάστασης

ó Monteringsanvisning

ê Monteringsveiledning

Ý Asennusohje

× Monteringsvejledning

î Инструкция по монтажу

ë Instrukcja montażu

ô Montaj kılavuzu

[

PP

PP

PP

PP









Ø Montageanleitung

Wichtige Sicherheitshinweise

Diese Anleitung sorgfältig lesen. Nur dann können Sie Ihr Gerät

sicher und richtig bedienen. Die Gebrauchs- und Montageanlei-

tung für einen späteren Gebrauch oder für Nachbesitzer aufbe-

wahren.

Nur bei fachgerechtem Einbau entsprechend der Montageanlei-

tung ist die Sicherheit beim Gebrauch gewährleistet. Der Instal-

lateur ist für das einwandfreie Funktionieren am Aufstellungsort

verantwortlich.

: Verletzungsgefahr!

Ist das Gerät nicht ordnungsgemäß befestigt, kann es herabfal-

len. Alle Befestigungselemente müssen fest und sicher montiert

werden.

: Stromschlaggefahr!

Bauteile innerhalb des Gerätes können scharfkantig sein. Das

Anschlusskabel kann beschädigt werden. Anschlusskabel wäh-

rend der Installation nicht knicken oder einklemmen.

: Verletzungsgefahr!

Bauteile innerhalb des Gerätes können scharfkantig sein.

Schutzhandschuhe tragen.

: Erstickungsgefahr!

Verpackungsmaterial ist für Kinder gefährlich. Kinder nie mit

Verpackungsmaterial spielen lassen.

Installation

Achtung!

Stellen Sie sicher, dass sich im Bereich der Bohrungen keine

Stromleitungen, Gas- oder Wasserrohre befinden.

Hinweis: Die Position des Umluftmoduls bezieht sich auf die

Oberkante der Kaminverblendung!

■Positionen für die Schrauben und die Kontur des Einhängebe-

reichs anzeichnen.

Löcher mit Ø 8 mm und Bohrtiefe 80 mm bohren und die Dü-

bel wandbündig eindrücken - Bild 1.

■Aktivkohlefilter herausnehmen und die Folie entfernen - Bild 2.

■Das Umluftmodul und den Haltewinkel für die Kaminverblen-

dung anschrauben - Bild 3.

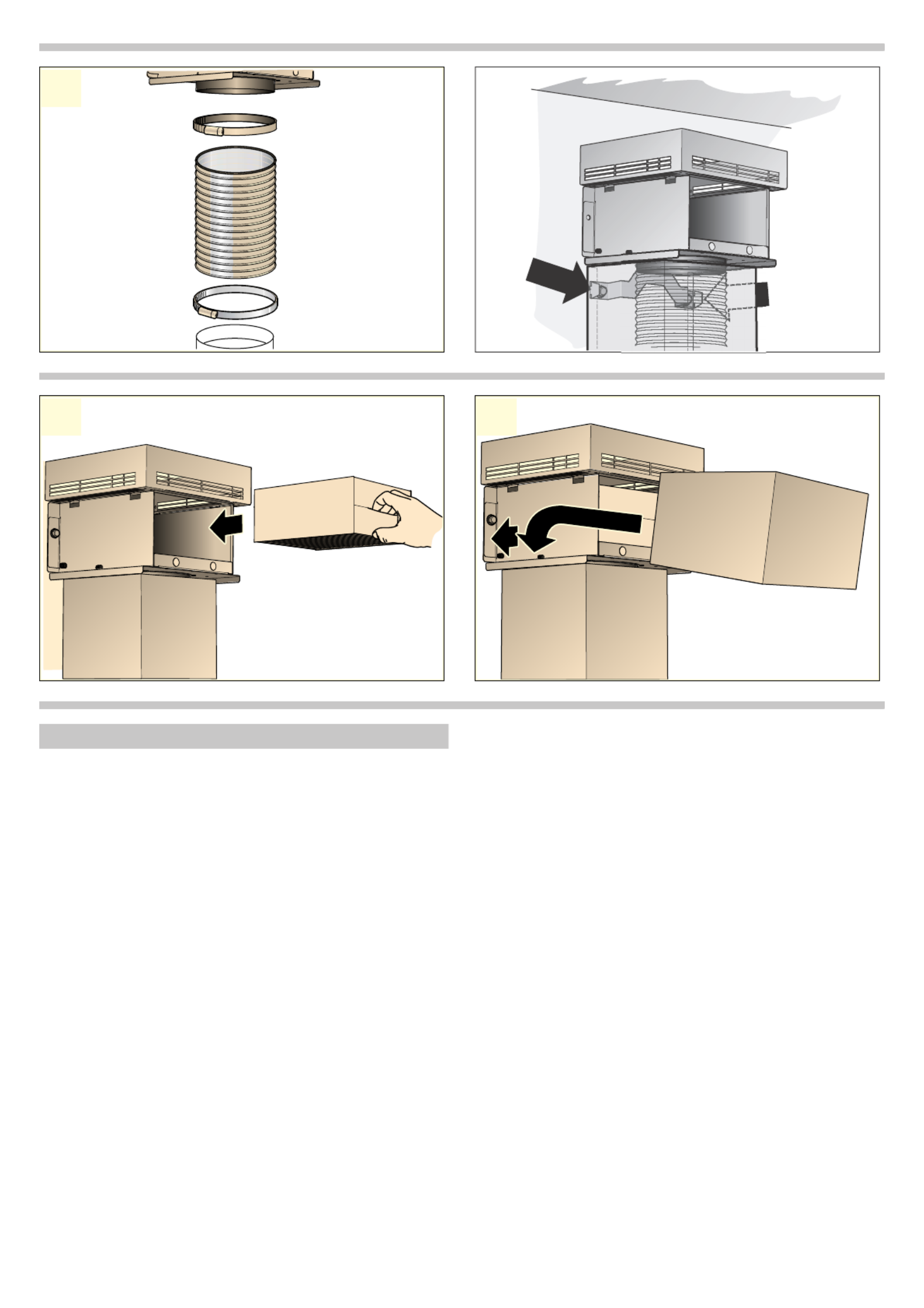

■Schlauch mit den zwei Rohrschellen am Umluftmodul und am

Luftstutzen der Dunstabzugshaube befestigen.

Schlauch muss straff sein, bei Bedarf kürzen - Bild 4.

■Kaminverblendung aufsetzen und zwischen Haltewinkel und

Wand einklemmen - Bild 5.

Schlitze der inneren Kaminverblendung nach unten.

■Aktivkohlefilter einsetzen - Bild 6.

■Blende schräg ansetzen, leicht nach oben drücken und nach

hinten schieben. Die Aussparungen an der Blende müssen

dabei über die Sicherungsbolzen geführt werden - Bild 7.

Aktivkohlefilter für Umluftbetrieb

Aktivkohlefilter binden die Geruchsstoffe im Umluftbetrieb.

Wechseln Sie den Aktivkohlefilter bei normalem Betrieb (täglich

1 bis 2 Stunden) 1x im Jahr aus.

Hinweis: Aktivkohlefilter enthalten keine Schadstoffe und kön-

nen im Hausmüll entsorgt werden.



 

Produkt Specifikationer

Mærke:	Siemens
Kategori:	Emhætte
Model:	LZ57000
Type:	Emhætte, ekstraktorsæt
Bredde:	328.5 mm
Dybde:	282 mm
Højde:	205 mm
Antal pr. pakke:	1 stk
Produktfarve:	Rustfrit stål
Kapabilitet:	DWB077A50, DWB067A50, DWB09W651, \r\nDWB07W651, DWB06W651, DWW077A50
Mærke kompatibilitet:	Bosch
