INSTALLATION MANUALMONTAGE HANDLEIDING

Automatische & handmatige versie Automatic & manual version

Bewaar deze handleiding in uw caravan!

1. Leveringsomvang 2

2. Montage handleiding 2 / 3

3. Chassisproelen en maten 4

4. Hydraulisch systeem 5 / 6

5. Elektrische installatie 7 / 8

6. Gebruikershandleiding 9 / 10 / 11 / 12

7. Garantievoorwaarden 13

1. Scope of delivery 15

2. Installation instructions 16 / 17

3. Chassis proles and dimensions 18

4. Hydraulic system 19 / 20

5. Electrical installation 21 / 22

6. Users manual 23 / 24 / 25 / 26 / 27

7. Warranty conditions 27

Keep this installation manual in your caravan!

1 x Linker mover-unit

1 x Rechter mover-unit

1 x Verbindingsbalk en 2 x bevestigingsklemmen met bijbehorende bouten en moeren

1 x Elektronische besturingseenheid (incl. stekkerblok 6 en 3 pins, 2x AA batterijen, antenne 18 cm)

1 x 1.5 mtr. rood draad 10 mm² en 1 x 1 mtr. zwart draad 10 mm², 1x hoofdschakelaar

1x 5 mtr. zwarte beschermbuis

4 x Gele fastons, 4 x kunststof kabelbinders, 1 x maatgever 15mm

1 x Verstelbare sleutel (alleen handmatige versie)

1 x Waarschuwingssticker “Rollen vrijzetten!”

Easymatic uitvoering:

1 x Hydraulisch systeem, inclusief behuizing

1 x 1 mtr. rood draad 1 mm² , 4 mtr. paars en 4 mtr. bruin draad 1 mm²

1 x Multiplex verstevigingsplaat 15 x 15 cm

1 x Inbussleutel M6

1. LEVERINGSOMVANG

• MonteerdeSimPark®,indienmogelijk,aandevoorkantvandeas.

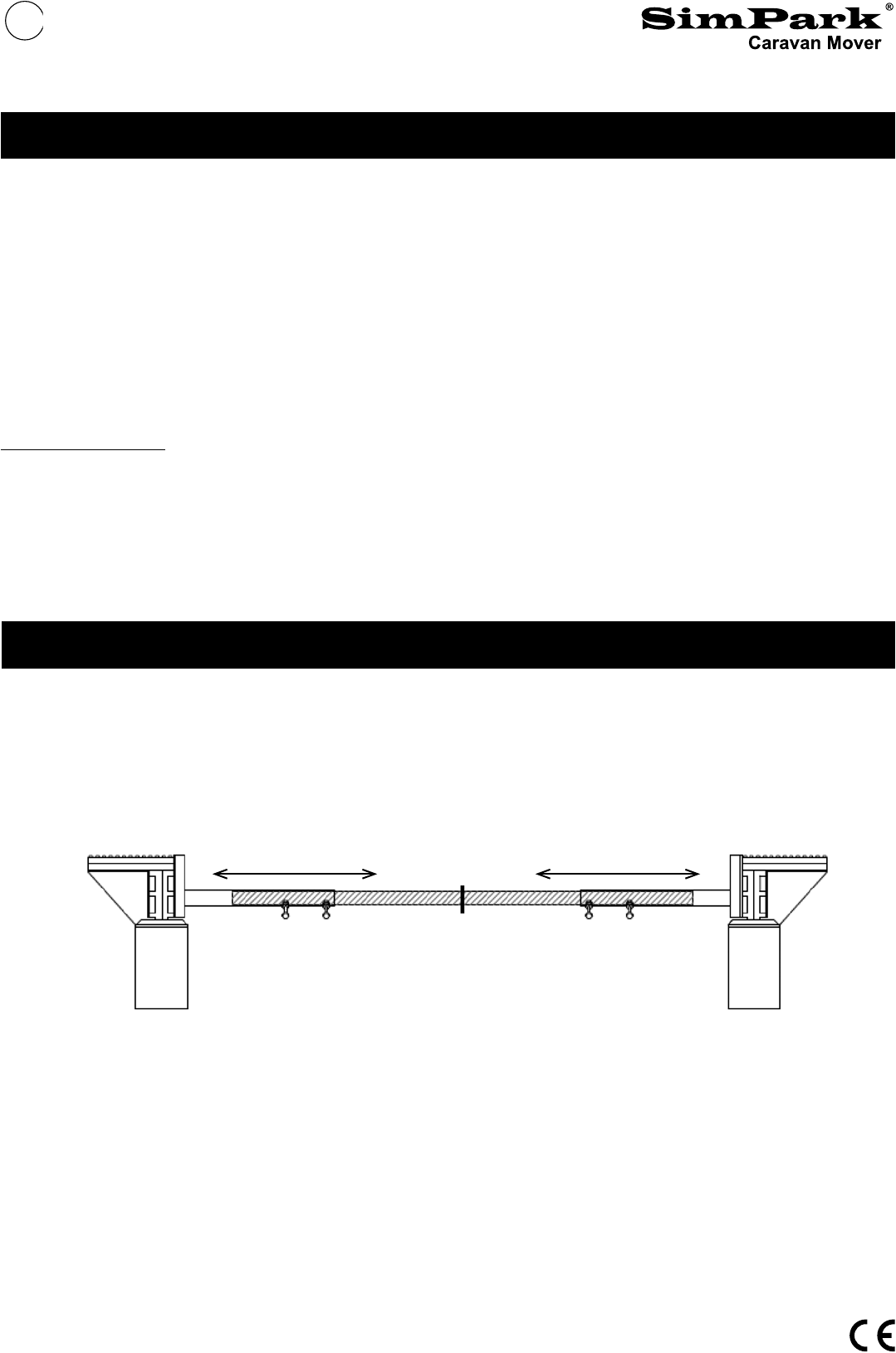

• Tekenhetmiddenvandeverbindingsstangaf(75 cm) en schuif de beide motordragers over de

verbindingsstang heen, het gemerkte punt in het midden (zie guur1).

2. MONTAGEHANDLEIDING

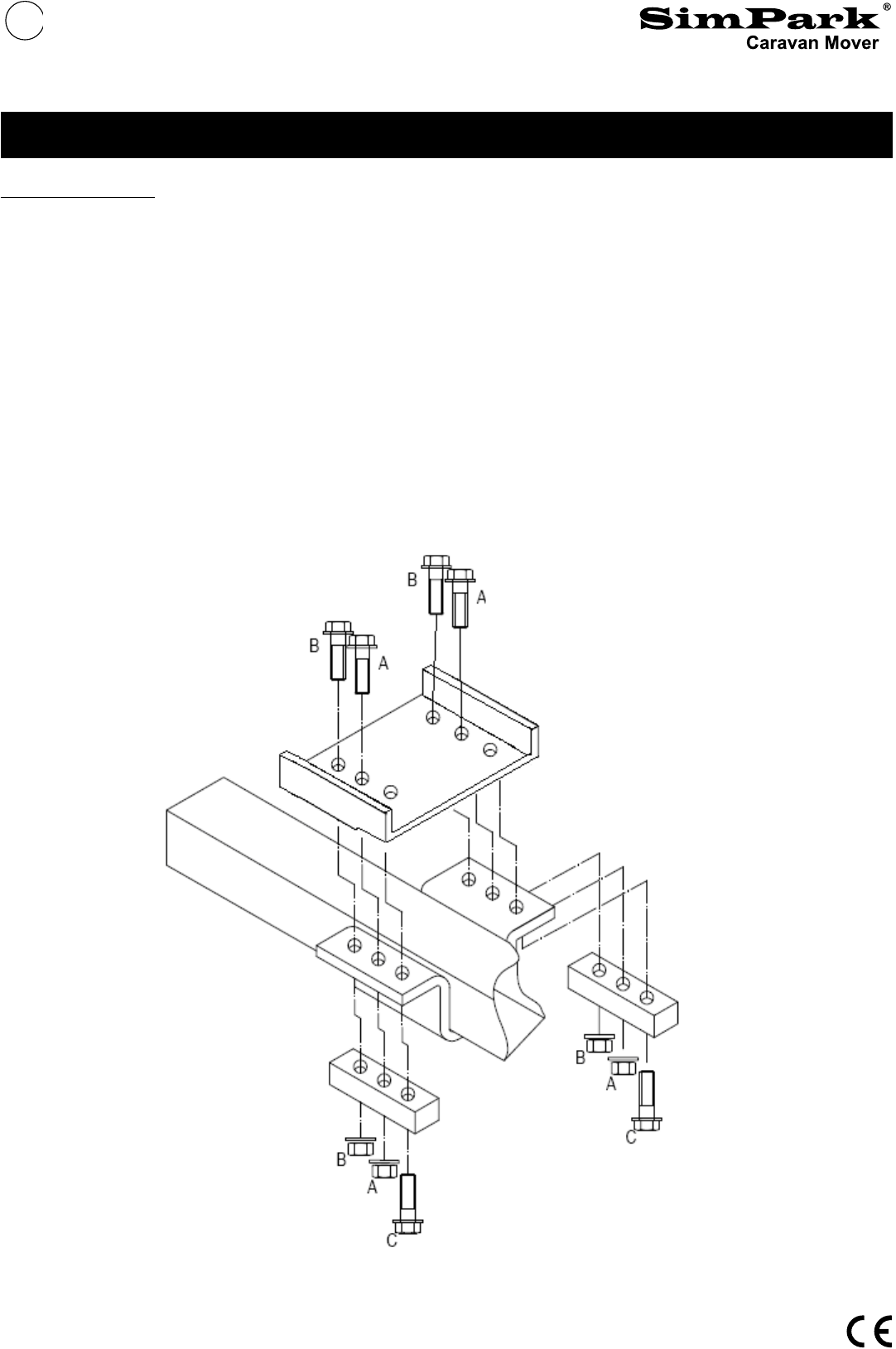

• Schuifdebevestigingsklemmen(zie guur2) over de motordragers en monteer de topplaten.

• Maak gebruik van twee stempels om het geheel tegen het chassis van de caravan aan te drukken en

 schuifdebevestigingsklemmenoverderandvanhetchassis.SimPark®heeftmontageplatenenklemmen

in voorraad voor diverse types chassis.

• Stelderuimtetussendebandendeaandrijfrolafopmin.15mm-max.20mm.

Gebruik hiervoor de bijgeleverde maatgever. Indien de caravan is voorzien van hogedruk banden (4.5 bar)

stelt men de rollen af op 20mm, dit geldt echter alleen voor de handmatige versie.

Indien bij montage van de mover de caravanbanden vrijstaan van de grond, dan moet men erop letten dat

het gewicht van de caravan (als het weer op de grond staat) de afstand tussen de aandrijfrollen en banden

guur 1

L. max = 2450 mm L. min = 1870 mm

Merkteken



De bevestigingsklemmen

• Als alles in één lijn staat en de afstand tussen de aandrijfrol en de band 15-20 mm is, draai dan de

 boutenA(zie guur 2) en vervolgens de bouten B (zie guur 2) vast met een moment van 70 Nm.

Vervolgens de borgbouten C (zie guur 2) aandraaien met 70 Nm.

Let op, in sommige gevallen dient men de sluitring van borgbout C te verwijderen, om een betere

grip op het chassis te krijgen.

• Zetalslaatstedeverbindingsstangvastdoorde4borgboutenopdedwarsbalkvandemoveraante

draaien met 25 Nm. en deze met de contramoer te borgen.

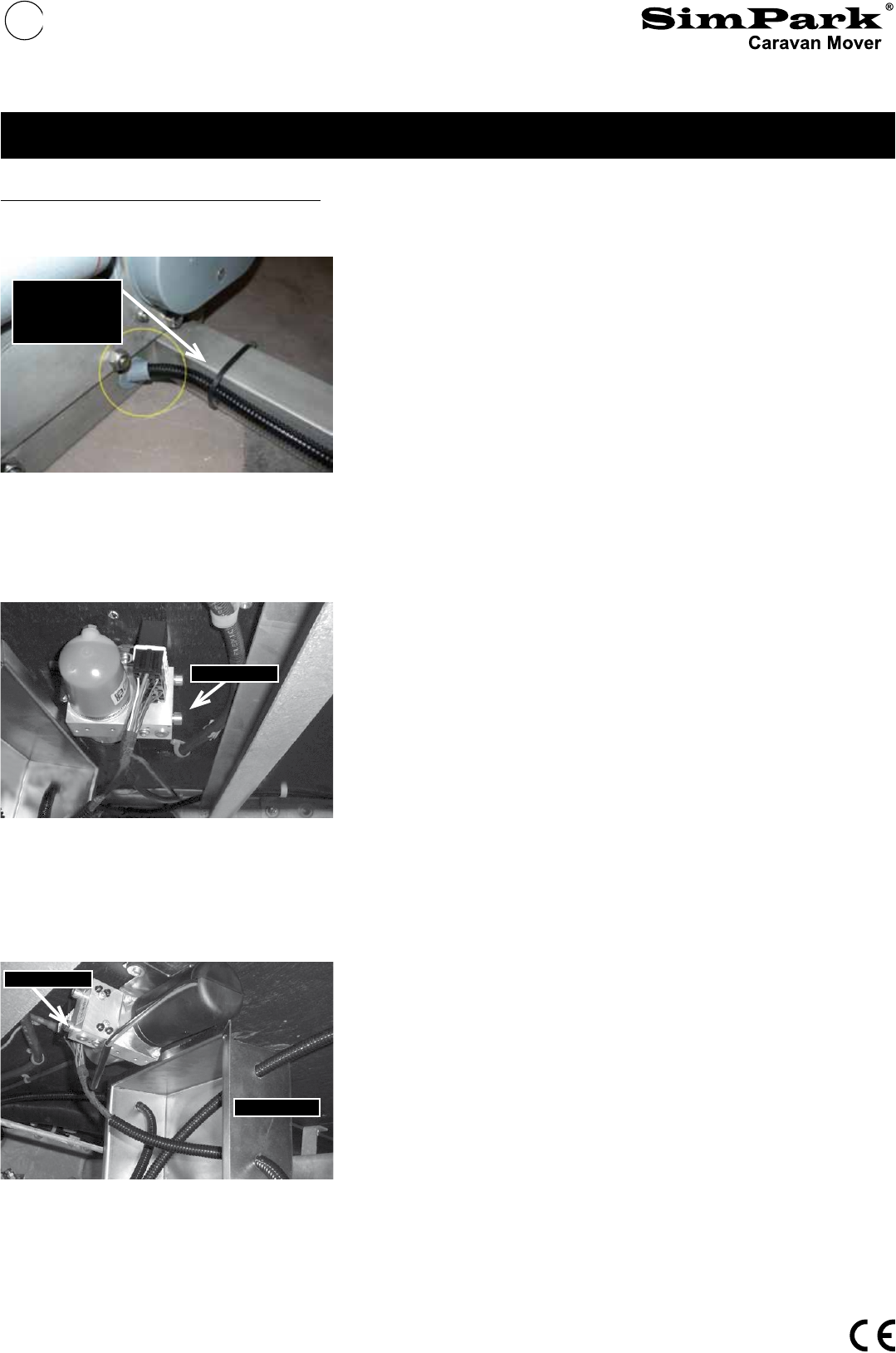

• Voerdebedradingvandemotorendoordebijgeleverdeexibelebeschermbuisenbindtdezeoptegen

het chassis. Gebruik hiervoor de bijgeleverde plastic kabelbinders.

guur 2

guur 3

Vario III chassis

Meer schetsplaten verkrijgbaar via ww.simpark.eu/accesoires !!

guur 5

L en U proel

caravan chassis

guur 6

Inbouwmaten

SimPark® caravan mover

guur 4

Hobby I chassis

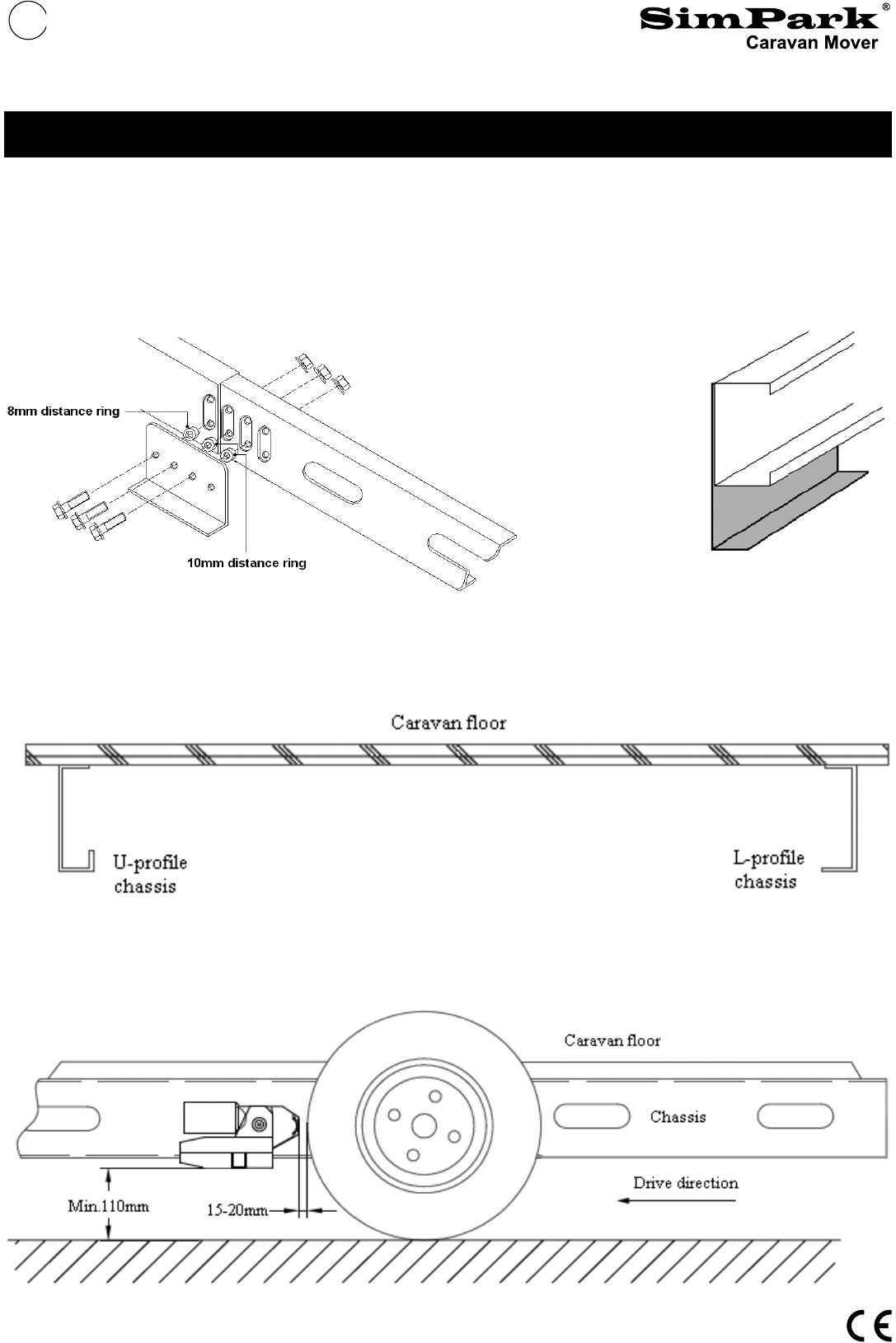

3. CHASSISPROFIELEN EN MATEN

Montage van de Easymatic uitvoering

4. HYDRAULISCH SYSTEEM

guur 7

Bij het bevestigen van de hydraulische leidingen dient men erop

te letten dat er geen scherpe bochten worden gemaakt (zie -

guur 7), dit om te voorkomen dat de leidingen gaan knikken.

Zorg er ook voor dat de bescherm dopjes te allen tijde

op de leidingen blijven zitten gedurende de installatie.

Bij het monteren in het kleppenhuis dienen deze verwijderd

te worden.

Zorgdatde

leidingen

niet knikken

Zoek een locatie voor de hydraulische pomp, zoveel mogelijk in

het midden van de caravanvloer (zie guur 8). Voorzie de bijgele-

verde multiplex plaat (15x15 cm) van een beetje lijm en schroef

deze vast op de eerder vastgestelde locatie van de hydraulische

pompunit. Maak gebruik van de schroeven en carrosserieringen

om de pompunit vast te zetten.

Let op dat de opening voor de noodstop eenvoudig te

bereiken is via het daarvoor bestemde gat in de behuizing.

Indien er onverhoopt een storing optreedt, kan men via

deze opening de noodstop (maximaal een kwartslag)

losdraaien. De druk zal van het systeem afgaan, waarna

de aandrijfrollen van de banden afgedrukt kunnen worden.

guur 8

Voer de leidingen en de elektrische bedrading door de daarvoor

bestemde gaten in de behuizing (zie guur 9) en leg deze vast te-

gen de vloer van de caravan, vrij van bewegende delen.

Overtuig u ervan dat de hydraulische leidingen tijdens het

dichtschroeven van de behuizing niet geknikt zijn.

guur 9

Noodstop

Electrische

bedrading

Noodstop



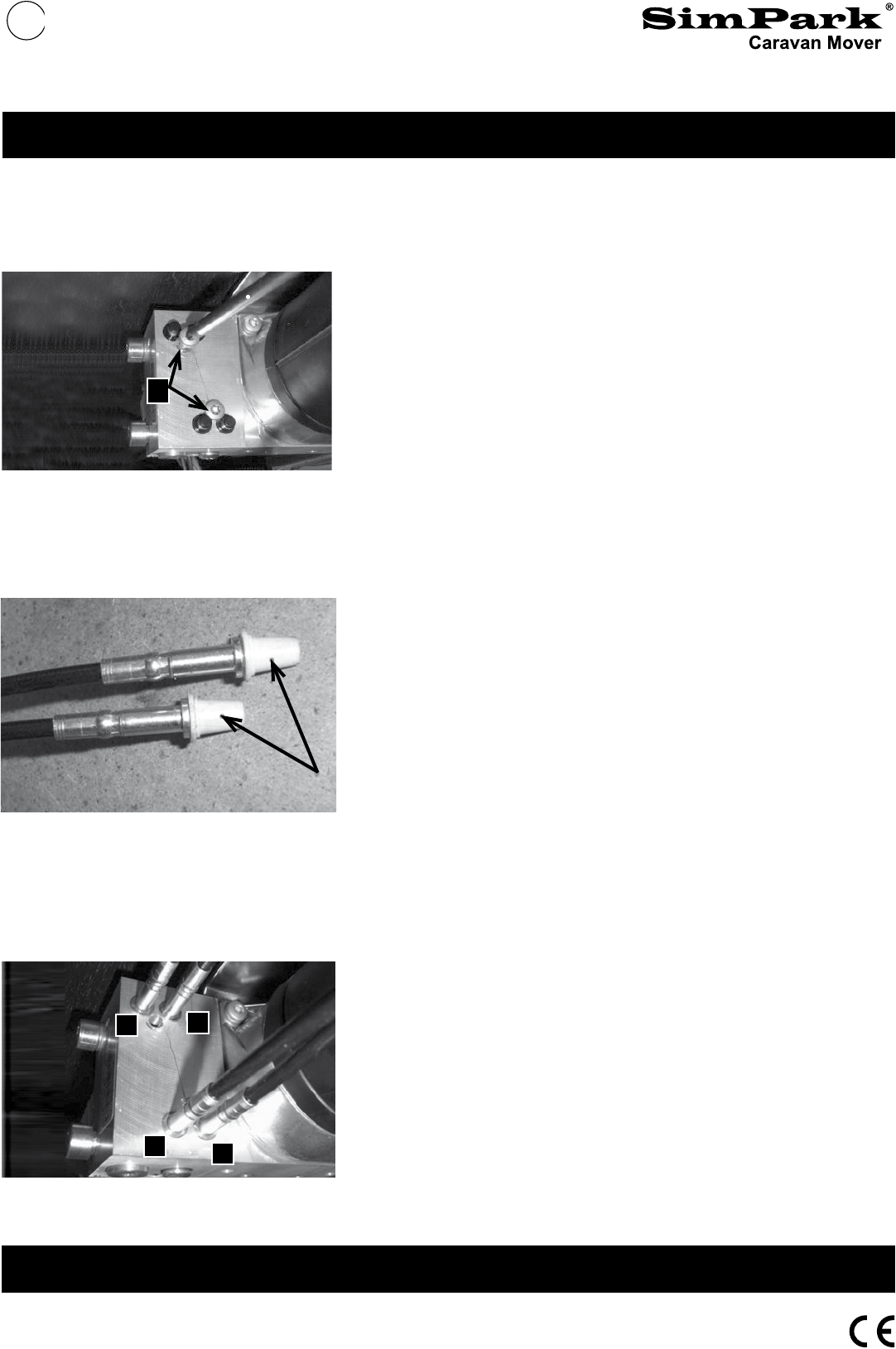

Verwijder de beschermdoppen van de leidingen (zie guur 11),

ook hierbij dient men op te passen dat er geen vuil in of op de lei-

dingen komt.

Let op dat tijdens het monteren van de leidingen, (dit geldt

ook indien de leidingen gedemonteerd moeten worden) deze

rechtstandig in het kleppenblok gestoken worden.

De leidingen absoluut niet met gereedschap monteren, een

lichte druk op de leidingen is voldoende om deze op de juiste

wijze te monteren.

guur 11

De leidingen zijn gemerkt 11, 12, 13 en 14. Op de tekening

(zie guur 12) is duidelijk te zien op welke positie van het

kleppenblok de leidingen aangesloten dienen te worden. Oneven

nummers boven en even nummers onder op het kleppenblok.

Controleer nu als volgt of de leidingen in het kleppenhuis geen

lekkages vertonen.

Sluit de bedrading van de pomp (rood en bruin) aan op de accu

resp. plus en min.

Gebruik de groene of gele draad om de pomp te activeren.

Het systeem ontlucht zichzelf, nadat de movers een paar keer heen

en weer zijn geweest.

guur 12

guur 10

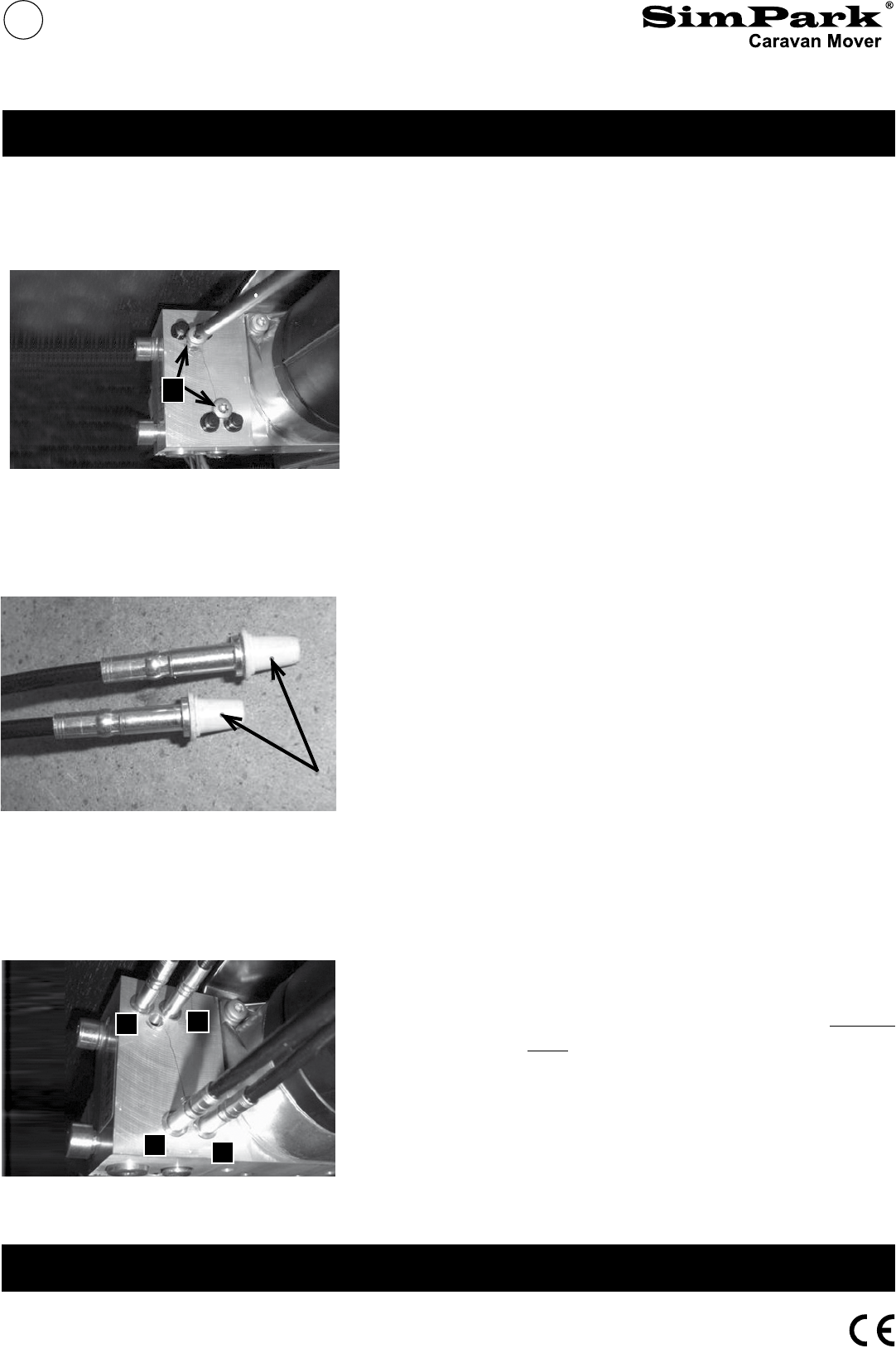

Om de afdichtstoppen uit het kleppenblok te verwijderen dient

meneerstdeborgboutenA(zie guur 10) los te draaien.

Let op dat er geen vuil in de openingen komt. Dit kan schade

aan het systeem veroorzaken.

Draai de borgbouten er uit, een paar slagen is voldoende

om de afdichtstoppen te verwijderen.

Controleer of de gehele installatie op de juiste manier is gemonteerd!



BELANGRIJK!

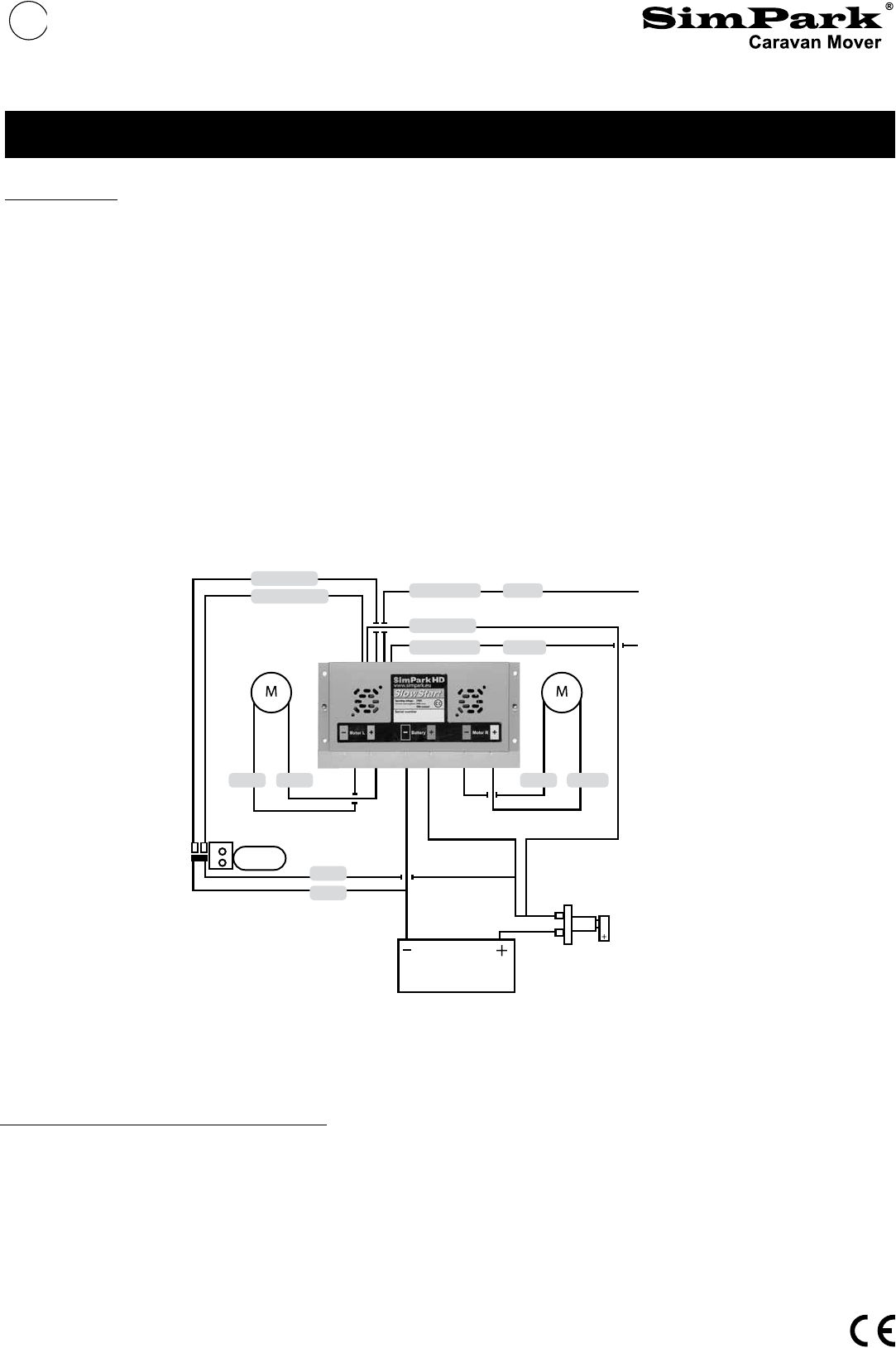

5. ELEKTRISCHE INSTALLATIE

guur 13

Bij aanvang van de montage van de elektrische installatie, dient men ervoor te zorgen dat de accu niet is

aangesloten. Dit om kortsluiting tijdens de werkzaamheden te voorkomen.

• Plaatsdeontvanger(zodichtmogelijkbijdeaccu)aandebinnenzijdevandecaravan.

De aansluitpunten van de ontvanger zijn duidelijk gemerkt, (zie guur 13) vanaf

de batterij is de rode draad + en de zwarte –. Maak gebruik van de bijgeleverde hoofdschakelaar.

Let op, de kabels NIET inkorten en houd de kleuren van de motorkabels als paar bij elkaar.

Let op, indien de mover aan de achterzijde van de as wordt geplaatst dan dient men de aansluitingen van

de motoruitgangen om te draaien.



• Plakdewaarschuwingssticker“Aandrijfrollenvrijzetten!”opdedisselzodathetgoedtelezenis.

a. 2x 6 mm2 draden, rood en bruin, respectievelijk plus en min van de accu (zie guur 13).

b. 2x 0,75 mm2 draden, groen en geel, groen gaat naar pin 7 van de elektronische ontvanger, geel op pin 9.

c. 1x 1 mtr. 1mm2 rode draad, gaat van de + accu naar pin 8 van de elektronische ontvanger.

 Plaatsdebijgeleverdehoofdschakelaartussenderodepluskabelzoalsafgebeeld.

d. De paarse en bruine draad gaan naar de contacten + en - van de caravanstekker (wegrijdbeveiliging).

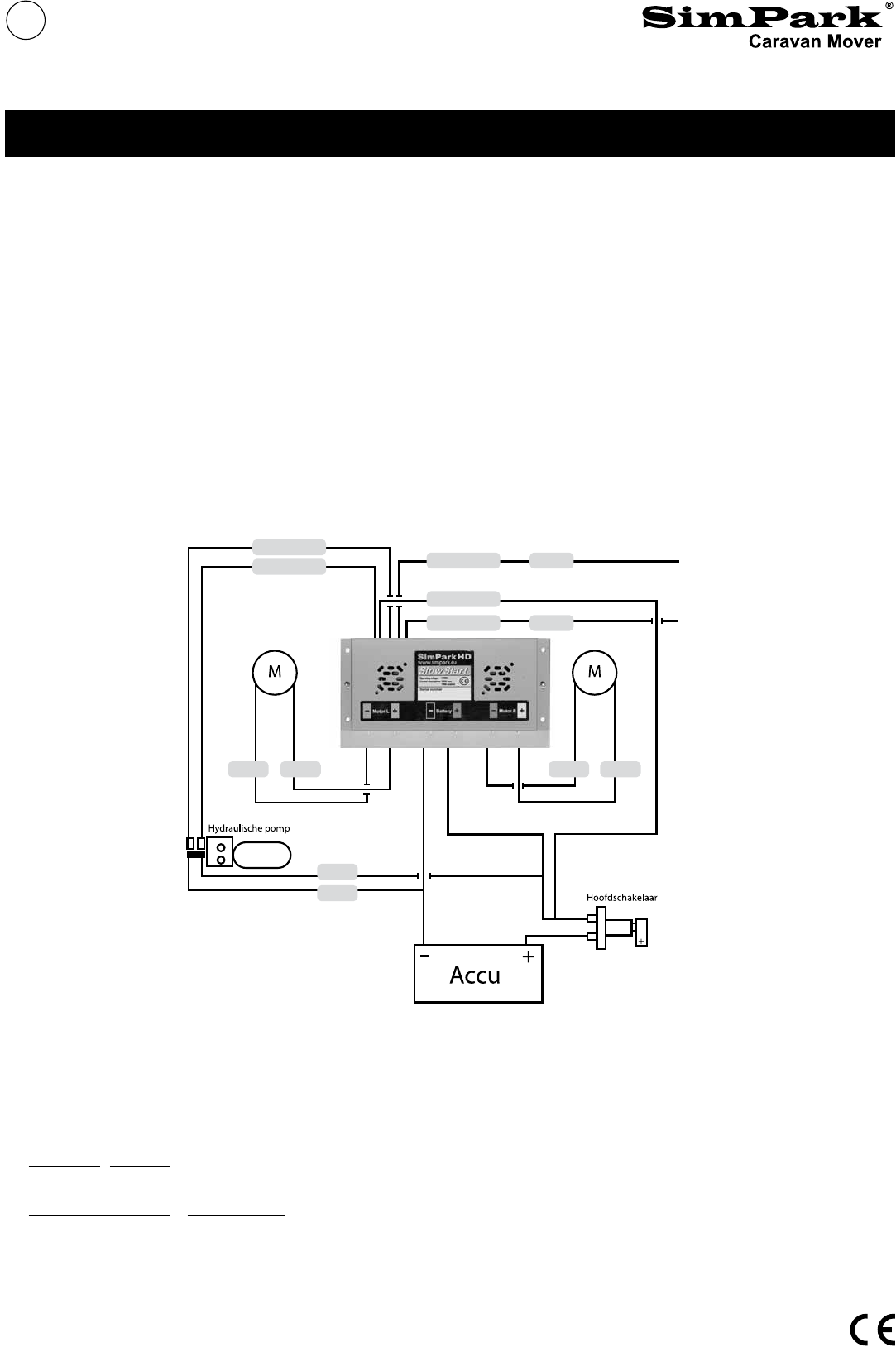

Elektrische aansluitingen en functies van de Easymatic hydraulische pompunit

PIN7-GROEN

PIN9-GEEL

BLAUW GROEN

BRUIN

ROOD

GEEL

PIN6-PAARS NAARPIN9VANDE

TREKHAAKCONTACTDOOS

NAARPIN13VANDE

TREKHAAKCONTACTDOOS

PIN8-ROOD

PIN5-BRUIN

BRUIN

MASSA

12VOLT

guur 14

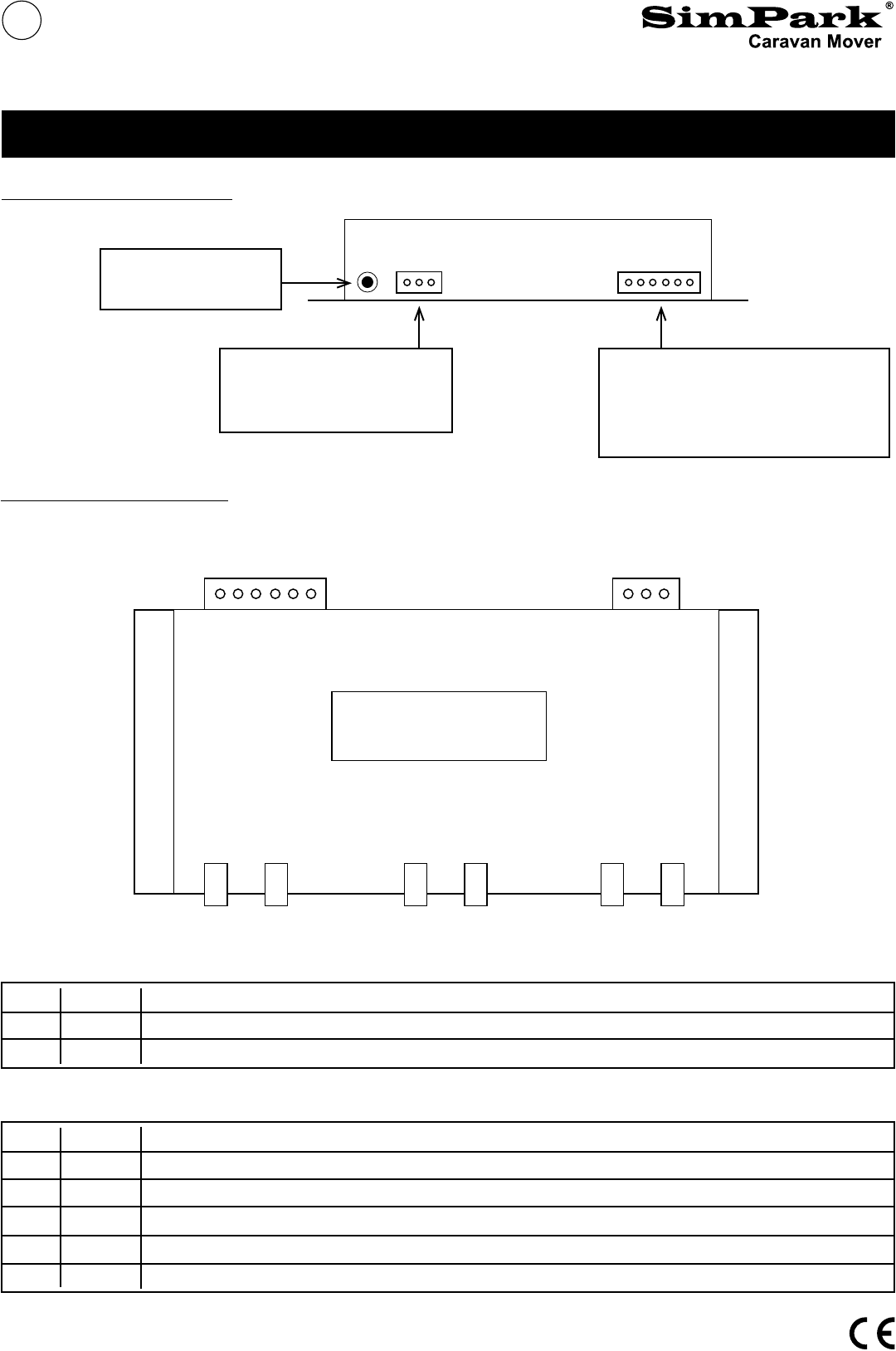

Achteraanzicht ontvanger

Afstandsbediening

Programmeerknop

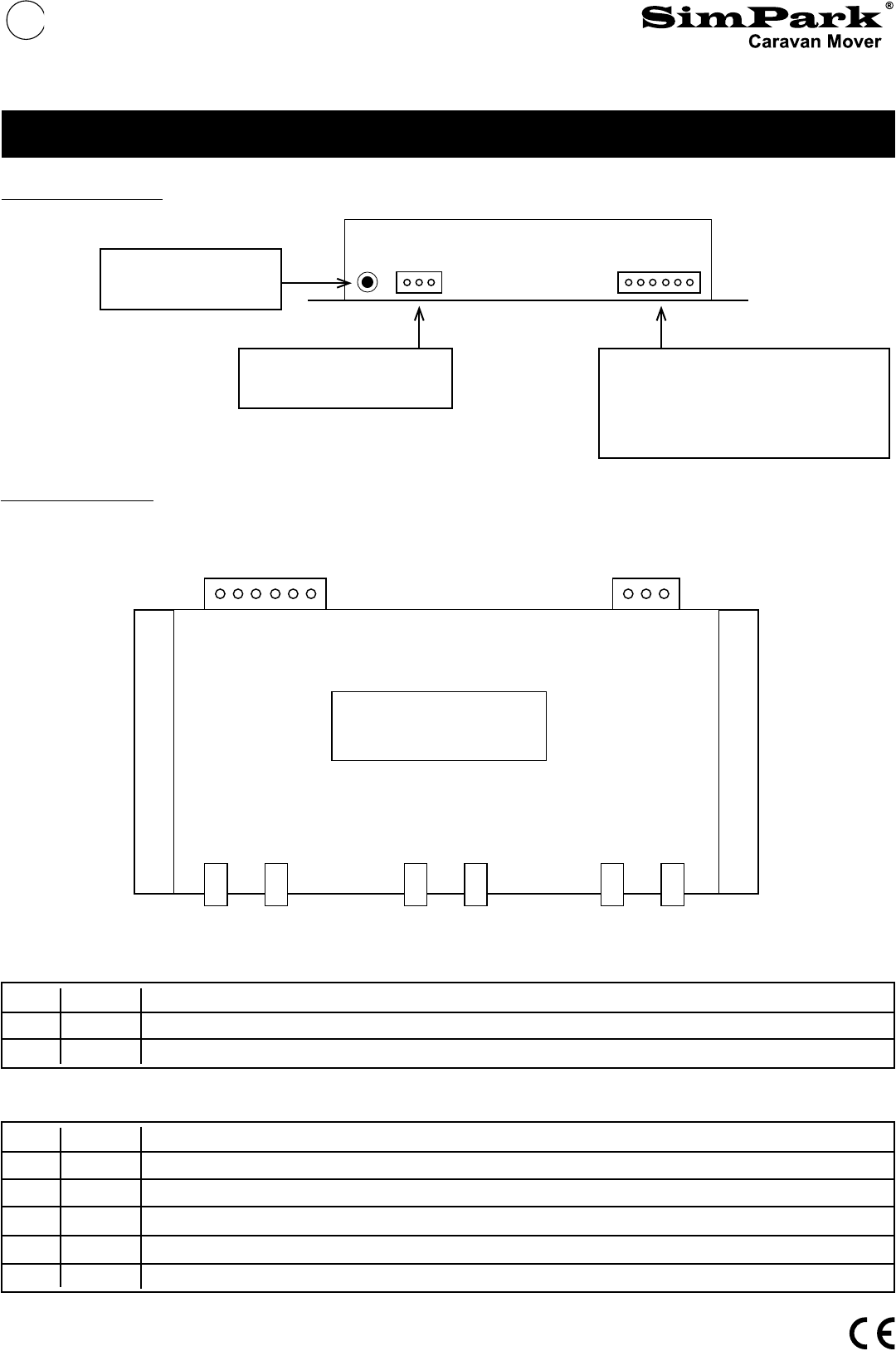

Antenne stekker Pin aansluitingen. (zie guur 15)

Pin1 massa AlleenbijgebruikCoaxantennekabel.

Pin2 signaal Zwartemeegeleverdedraad,lossedraadofcenteradervanCoaxantennekabel.

Pin3 massa AlleenbijgebruikCoaxantennekabel.

Connector Pin aansluitingen. (zie guur 15)

Pin4 12volt Voorexternebuzzer,max.500mA,zitfunctioneelparallelaaninternebuzzer.

Pin5 massa Bruine draad naar pin 13 van de trekhaakcontactdoos.

Pin6 12volt Paarsedraadnaarpin9vandetrekhaakcontactdoos (wegrijdbeveiliging).

Pin7 impuls Groenedraad,aandrijfrollenvandebanden.

Pin8 12volt Rodedraadnaarplusvandeaccu.

Pin9 impuls Geledraad,aandrijfrollenopdebanden.

Motor L

ECU

Motor R

Pinnummer

3 2 1

Pinnummer

9 8 7 6 5 4

Accu

guur 15

Bovenaanzicht ontvanger

Antenne:

De middelste aansluiting

is het antennesignaal.

Stekkerblok: Pin 6 = 12 volt

Wegrijdbeveiliging functie (pin

9 trekhaak contactdoos, paarse

draad)

UbentinhetbezitvandeSimPark®caravanmover.Gelievedeonderstaandepuntengoeddoortelezenvoor

een optimaal en veilig gebruik van de caravan mover.

Wanneer u voor het eerst met een gemotoriseerde parkeerhulp gaat werken, adviseren wij u de volgende

punten aandachtig door te lezen.



6. GEBRUIKERSHANDLEIDING

Het opnieuw inlezen van een handzender

Zetdeontvangerenhandzenderaan,hetrodelampjevandehandzenderknippert.Drukdeprogrammeerknop

(g. 14) gedurende een korte periode in, de ontvanger geeft 2 piepjes waarna beide op elkaar zijn afgestemd.

Aandrijfrollen op de banden zetten

Op de handzender de “aan/uit” knop indrukken tot het rode lampje gaat knipperen. Daarna de knop

“aandrijfrollen erop” ingedrukt blijven houden. Na 3 piepjes zullen de aandrijfrollen op de banden gedrukt

worden. De knop ingedrukt blijven houden tot dat de pomp automatisch afslaat.

Aandrijfrollen van de banden afhalen

Op de handzender de “aan/uit” knop indrukken tot het rode lampje gaar knipperen. Daarna de knop “aandrijfrol-

len eraf” ingedrukt blijven houden.

Na 3 piepjes zullen de aandrijfrollen weer van de banden af gaan. De knop ingedrukt blijven houden tot dat de

pomp automatisch afslaat.

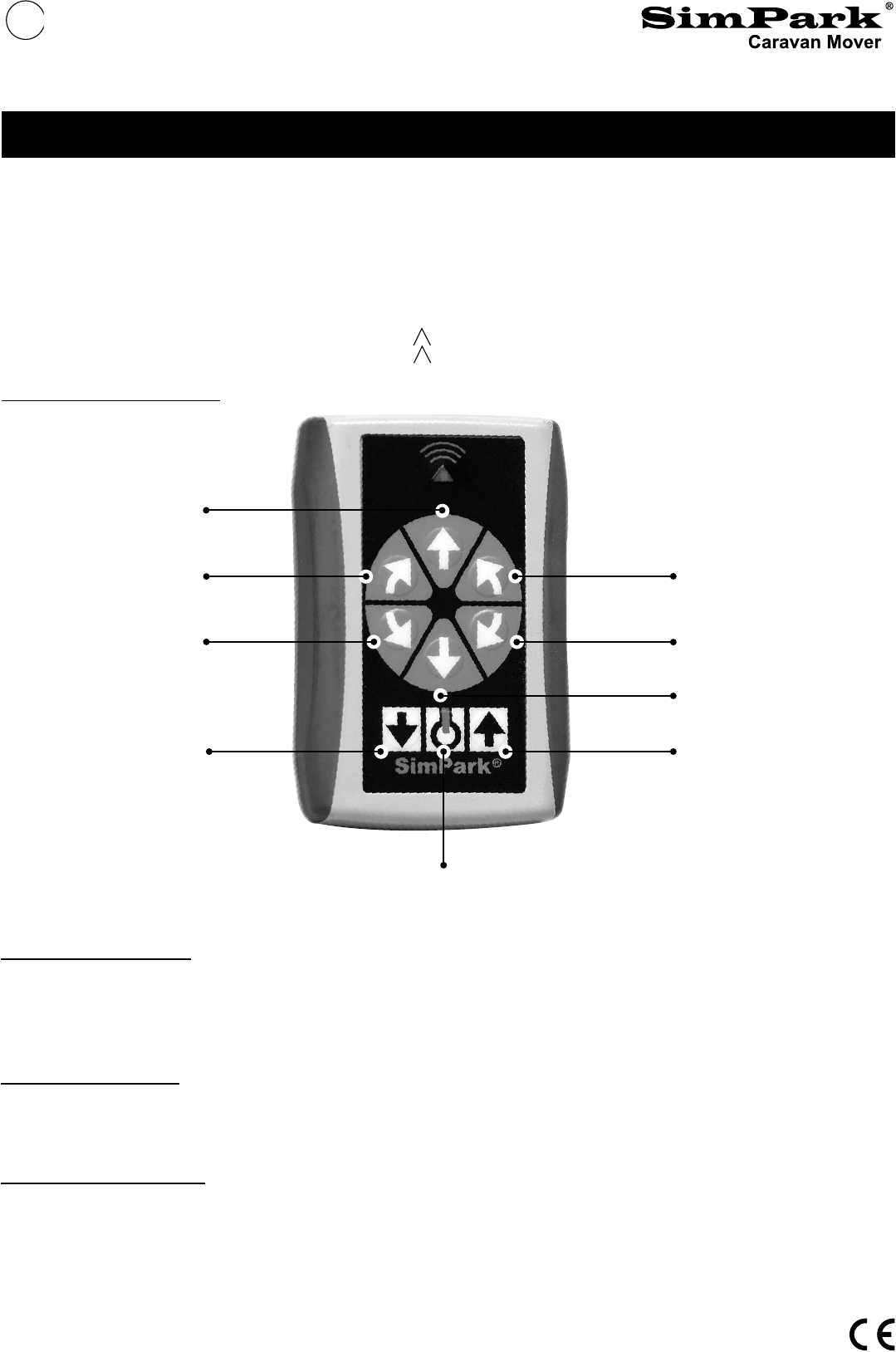

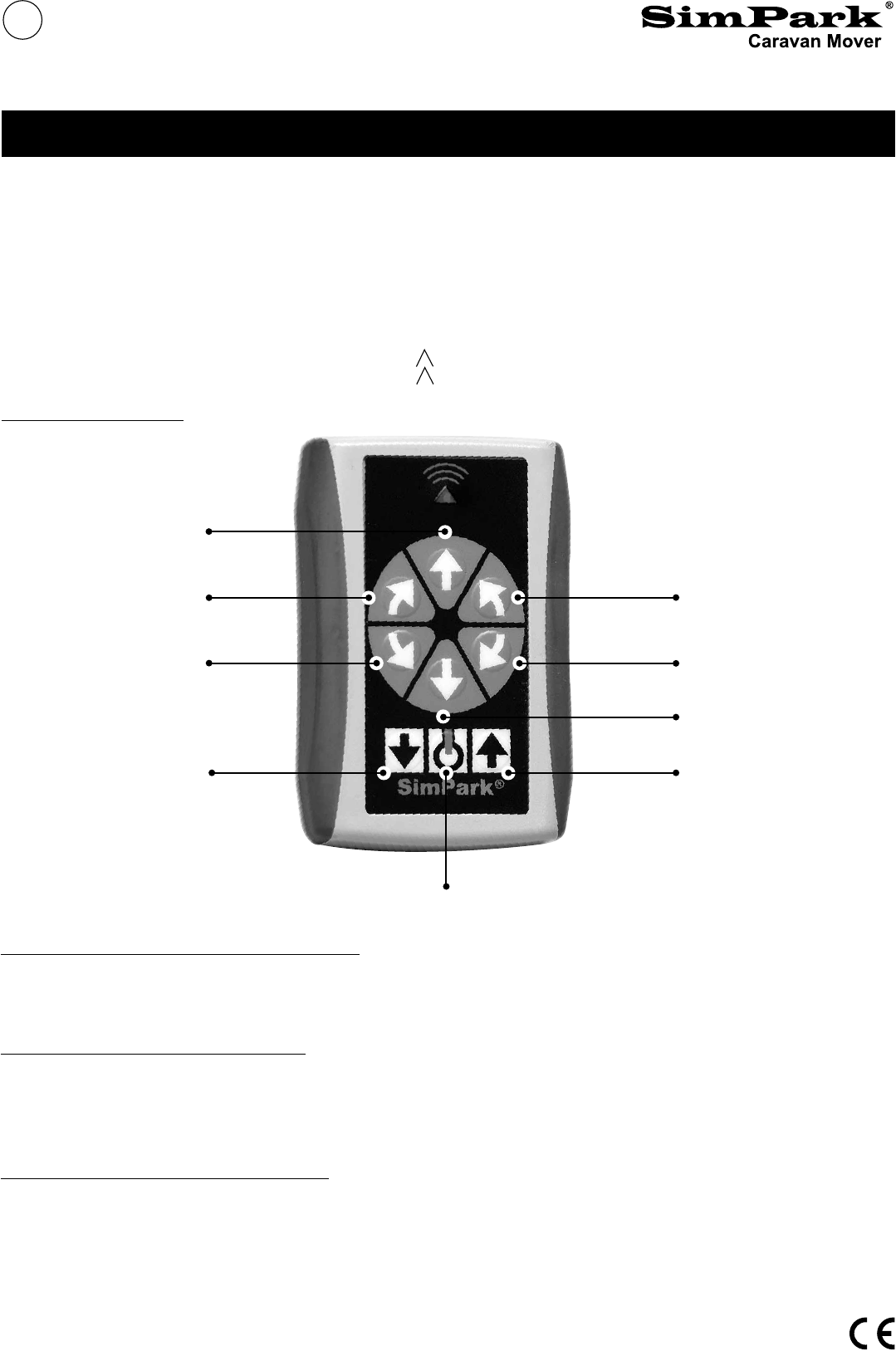

Functies handzender

guur 16

Rijrichting

Achteruit

Aandrijfrolleneraf

Linksom vooruit

Aandrijfrollenerop

Aan/Uit

Rechtsom vooruit

Vooruit

Rechtsom achteruit

Linksom achteruit

Aanzetten ontvanger (ECU)

Zonder handzender

Na het inschakelen van de accuspanning gaat de ECU aan en produceert 1x een piepje. Als er geen

handzenderherkendwordtgaatdeECUdirectindeslaapstand.Stroomverbruikindeslaapstandis90mA.

Met handzender

Na het herkennen van de handzender komt de ECU uit de slaapstand. De ECU doet een Relais en Fet test

waarbij het de relais in en uitschakelt. Na 1x een piepje gaan de ventilatoren aan. Stroomverbruik in stand-by

standis330mA.Alsdehandzenderuitgezetwordt,gaatdeECUautomatischna10secondeninslaapstand.

Beveiligingen ECU

Uitschakel functie van de handzender

Alsdehandzenderuitgezetwordt,gaatdeECUna10secondeninslaapstand.

De handzender gaat automatisch uit na een time-out van 60 seconden .

Temperatuurbeveiliging

Alsdevoedingsuitgangeenprinttemperatuurheeftvan+/-75˚CkomtdeECUineenstoring(zieooktabel

foutmeldingen).Dezestoringwordtopgehevenalsdeprinttemperatuur15˚Cgezaktis.

Bijeenomgevingstemperatuurvanmeerdan40˚CzaldeECUpasuitschakelenbijeenprinttemperatuurvan90˚C.

Onderspanningbeveiliging

De ECU komt in storing bij een voedingsspanning lager dan 9 volt. (zie ook tabel foutmeldingen).

Na 30 seconden wordt de ECU weer actief mits de voedingsspanning hoger is dan 9 volt.

Status meldingen

Status Piepjes Koelventilatoren

Aanzetten 1x Uit

Bijhetherkennenvanhandzender 1x+1xrelaisklikt Aan

Trekhaakdetectie 1perseconden Uit

Knop naast de antenne is voor het

resetten van de handzender 2x --

Foutmeldingen Piepjes

Stroombegrenzingpermotor Piepsalvo3secondenlangpermotor

Directuitschakelenbij+/->210A.

Na2sec.uitschakelenbij>150A.

Piepjes per 2 seconden

Motor (detectie) foutmelding 3x

“Fets” foutmelding 4x

Temperatuurboven75˚C. 5x

Batterijspanning lager dan 9 volt 6x

Veiligheidsaanwijzingen

• Oefenopeenterreindatvrijisvangeparkeerdeauto’sen/ofandereobstakels.

• Zorgdaterabsoluutgeenkinderenindebuurtzijnvandecaravantijdenshetrangeren.

• Wanneermendeaandrijfrollenvandehandmatigeversieaanbrengtdientmenervoortezorgendatde

hoofdschakelaar uitgeschakeld is. Let er op dat er geen steentjes of andere scherpe voorwerpen zich tussen

de aandrijfrollen en de banden bevinden.

• Zorgdatmenniettevervandecaravanverwijderdstaatom,indiennodig,directintekunnengrijpen.

Een afstand van 4 meter is voldoende. Bij storingen onmiddellijk het systeem door middel van de

hoofdschakelaar uitschakelen en de handrem aantrekken.

• Inhetgevaldecaravannaarbenedenverplaatstgaatworden,leterdanopdatdedisselnaarbeneden

is gericht. Dit bevordert de stabiliteit van de caravan tijdens het rijden en het voorkomt slingeren en/of

omslaan van de caravan.

• Decaravanparkeerhulpisgeenparkeerrem.Alsdecaravanopzijnplekstaat,trekdaneerstdehandremaan

 enbrengdeaandrijfrollenterugnaarhunbeginstand.Zorgervoordatdewielengeblokkeerdzijn.

• Bergdehandzendergoedendroogopenhoudthetbuitenhetbereikvankleinekinderen.

• Rijddecaravannooitwegmetaangedrukteaandrijfrollen,ditkanschadeaandeaandrijfrollenenbanden

veroorzaken.

• Berguweigendommenzoalsfotocamera,laptopendigitaleafspeelapparatuurnietopindezelfderuimte

als de elektronische ontvanger of dicht bij de bedrading daarvan. Het magnetische veld wat veroorzaakt

wordt door het systeem kan uw apparatuur beschadigen.

• Wanneerdecaravanvoorlangetijdopgeslagenwordt,danadviserenwijudebatterijenvandehandzender

eruit te halen. Dit ter voorkoming van beschadiging van de handzender door uitgelopen batterijen.

 Zet tevens de rode hoofdschakelaar uit. Gooi lege of lekkende batterijen in de daarvoor bestemde

chemische afvalbak.

• Voor u de mover gaat gebruiken zorg dan voor een volgeladen accu. Wij adviseren een 105 Ampère

semi tractie accu te gebruiken.

• Controleerdebandenspanningvanuwcaravanbanden.Raadpleeguwdealervoordejuistebandenspanning.

Het opzetten van de aandrijfrollen van de handmatige uitvoering

• Uitveiligheidsoverwegingéérstdehandremaantrekken.

• Controleerofergeensteentjesofandereharde/scherpevoorwerpentussendebandenenrollenzitten.

• Plaatsdemeegeleverdeverstelbaresleutelopdeaandrijfmoervandecaravanmoverendraaivervolgens

de sleutel rond totdat de blokkeerpen in het blokkeergat valt. Dit is duidelijk hoorbaar door de klik.

Herhaal deze handeling aan de andere zijde.

• Zetdehandremvrij,ukuntnudemovergebruiken.

Het afhalen van de aandrijfrollen

• Uitveiligheidsoverwegingéérstdehandremaantrekken.

• Plaatsdeverstelbaresleutelopdeaandrijfmoervandecaravanmoverenoefenlichtedrukuitopdesleutel

en trek tegelijkertijd de blokkeer pen naar achteren. U voelt dat dit vrij licht gaat, u kunt nu de blokkeer pen

loslaten. Draai de sleutel rond totdat u de klik hoort, nu is de aandrijfrol weer op zijn uitgangspositie.

De “Easymatic” automatische uitvoering

Wegrijdbeveiliging

Alsdestekkervandecaravanopdetrekhaakaansluitingvandeautoisaangeslotenzaleen12voltimpuls

vanuit de trekhaak contactdoos de hydraulica bediening uitschakelen. Het bedienen van de aandrijfrollen is

dan tijdens het rijden niet mogelijk. Indien men vergeet de aandrijfrollen van de banden af te halen, dan zullen

de aandrijfrollen, door het insteken van de stekker in de contactdoos van de trekhaak, automatisch van de

banden afgaan.

Door de unieke veiligheidsvoorziening van SimPark® is het dus onmogelijk om met aangedrukte

aandrijfrollen te vertrekken.

Snellere reactie

De motoren worden nu direct bij het uitschakelen kortgesloten. Door deze optie in combinatie met de

Slow-start ontvanger, is nu een zeer nauwkeurige positionering mogelijk. Door de nieuwe functies is de

afstandsbedieningnietuittewisselenmetde“standaard”SimPark®enandersom!

Gebruik van het terugloopventiel in geval van storing

In geval van een storing, waarbij de aandrijfrollen niet meer vrij van de banden komen moet men het

terugloopventiel gebruiken. Het terugloopventiel bevindt zich op de hydraulische pomp die onder de ca-

ravan is gemonteerd. Het terugloopventiel is toegankelijk via het daarvoor bestemde gat in de behuizing,

hetgeen door een zwarte rubberen dop is afgesloten. Met de bijgeleverde M6 inbussleutel kan het terugloop-

ventiel maximaal een 1/4 slag losgedraaid worden. De druk in het systeem zal dan verlaagt worden waardoor

de aandrijfrollen teruggedrukt kunnen worden. Indien men het terugloopventiel meerdere slagen uitdraaid

dan zal hierdoor het kleppenblok inwendig beschadigd worden. Draai het terugloopventiel weer vast nadat

de aandrijfrollen vrij van de banden staan.

Schoonhouden aandrijfrollen

Uw SimPark® caravan mover, met name de beide aandrijfrollen, schoonhouden van steentjes, scherpe

voorwerpen, hout, vet, modder en ander vuil.

Gebruik voor het schoonmaken van de aandrijfrollen gewoon water en een borstel.

Indien u uw caravan gebruikt in de winterperiode dan adviseren wij om de mover na gebruik goed

af te spoelen met water. De pekel en de chemicaliën hebben sterke corroderende werking op de

mover, zelfs RVS is daar niet tegen bestand.



Motoren 12 volt DC met overbrengingskast

Vermogen 25-45 Nm. onder normale omstandigheden, maximaal 89.7 Nm.

Snelheid 0,68 km/uur

Gewicht 37 kg. Voor de handmatige versie / 38 kg. Voor de Easymatic

Accu(advies) 105Ampèresemitractie(niet bijgeleverd)

Gebruik Caravans of trailers tot maximaal 2500 kg., 2000 kg. op een 20% helling

Afwerking RVS(roestvaststaal)aluminiumenstaal

Technische wijzigingen voorbehouden.

Garantievoorwaarden

Degarantieperiodeis4jaarengeldtvooralleSimPark®onderdelen,mitseengarantieformuliereneenkopie

van het aankoopbewijs is opgestuurd.

De garantie is niet overdraagbaar.

De garantie geeft de koper een extra zekerheid bij het eventueel niet functioneren van het systeem.

Zijbeperkende rechtenvande koperniet,maarverruimtdeze.SimPark® isniet aansprakelijkvoorwelke

vorm van gevolgschade dan ook, door het niet of gedeeltelijk functioneren van de mover.

DegarantiegeldtvoordeSimParkmoverenalleonderdelenmitsdegarantieaanvraagisvoorzienvande

aankoopfactuur.

Vanaf die datum kan de koper gedurende de garantieperiode aanspraak maken op de garantie van reparatie

en/of vervanging.

De garantie heeft alleen betrekking op het verhalen van de opgetreden klacht, veroorzaakt door materiaal

en/of constructiefouten, door middel van levering van de benodigde onderdelen. Het geeft geenszins recht

op reductie van de verkoopprijs, ontbinding van de koopovereenkomst of schadevergoeding bij het niet

nakomen van de bepaling.

Een in het kader van de garantie uitgevoerde reparatie verlengt niet de garantieperiode en geeft evenmin

recht op een nieuwe garantieperiode.

Garantiereparaties kunnen alleen worden uitgevoerd door erkende dealers van SimPark®.

Ga hiervoor naar het menu “Verkooppunten” op de website www.simpark.eu

Alleendeeerstegebruikerheeftrechtopdezegarantie,bijverkoopaanderdenvervallenallerechten.

Niet onder de garantie vallen:

• Schadeaandemoverdoormontagefouten

• Schadeaandeelektronicadoorfoutieveaansluiting

• Slechtfunctionerenvanhetsysteemdoorvervuilingen/ofslechtonderhoud.

• Transportrisicoenschadekosten.

• Elektronicawaarvanhetserienummerverwijderden/ofonleesbaargemaaktis.

Schade veroorzaakt door

• Gebruikvanhetsysteemvoornietnormaledoeleinden,nietvakkundiggebruikvanhetsysteem,gebruik

in strijd met de gebruiksaanwijzing, alsmede functionele wijzigingen aangebracht door de koper en/of

derden.

• Reparatiepogingen door koper en/of derden. Ongevallen, overmacht of andere, niet door SimPark® te

 verzekerenrisico’s,zoalsbliksem,overstroming,etc.

7. GEBRUIKERSHANDLEIDING

INSTALLATION MANUALINSTALLATIE HANDLEIDING

Automatische & handmatige versie Automatic & manual version

Bewaar dit exemplaar in uw caravan!

1. Scope of delivery 15

2. Installation instructions 16 / 17

3. Chassis proles and dimensions 18

4. Hydraulic system 19 / 20

5. Electrical installation 21 / 22

6. Users manual 23 / 24 / 25 / 26 / 27

7. Warranty conditions 27

Keep this installation manual in your caravan!

1. Leveringsomvang 2

2. Montage handleiding 2 / 3

3. Chassisproelen en maten 4

4. Hydraulisch systeem 5 / 6

5. Elektrische installatie 7 / 8

6. Gebruikershandleiding 9 / 10 / 11 / 12

7. Garantievoorwaarden 13

1 x Left mover-unit

1 x Right mover-unit

1 x Connection bar, 2x mounting clamps assemblies

1x Electroniccontrolunitandhandset,(incl.terminalblock6and3pins,2xAAbatteries,antenna18cm

1 x 1.5 mtr. red cable 10 mm2 / 1x 1 mtr. black cable 10 mm2, 1x main power switch

4x Terminalconnectors,4xtiewraps,1xdistancemeasuringblockof1.5cm

1 x Extendable wrench (only manual version)

1x 5mtrs.exibleprotectionhose

1 x Caution sticker “Release rollers”

Easymatic version:

1x Hydraulic system, including protection cover

1x Multiplex plate 15x15 cm

1x 1x 1 mtr. red cable 1 mm2/1x10Amp.fuse/1xfuseholder/1xpowermainswitch

1x 1x 4 mtr. purple cable and 1x 4 mtr. brown cable 1 mm2

1x AllenkeyM6

1. SCOPE OF DELIVERY

• InstalltheSimPark®moverprefferablyonthefrontsideoftheaxle.

• Measurethedistancebetweenthechassisatthelocationoftheinstallation.

• Measurethelengthoftheconnectionbarandmarkthecenterwithamarker(75 cm).

• Assembletheleftandrightmoverunittogetherbymeansoftheconnectionbarandbesurethatthe

2. INSTALLATION MANUAL

• Placethemountingclamps(see g. 2 ) over the connection bar and apply the topplates on the clamps.

• Useasupporttopressthecompletemoversystemagainstthechassisofthecaravanandslidethetwo

 mountingclampsoverthecaravanchassis.SimPark®hasseveralmountingplatesfordierenttypesof

caravan chassis.

• Adjustthedistancebetweenthetyreandthedriverolleratmin.15mm-max.20mm.Usethesupplied

measuring block. In case of high pressure tyres has been tted (4.5 bar) the distance between the tyre

 andthedriverollershouldbe20mm.Thisappliesonlytothemanualversion.

In case the installation takes place while the tyres are lifted from the oor, you have to pay attention that

the distance between the caravan and the drive roller can be changed when it’s set back on the oor due

to the inuence of the weight of the caravan.

g. 1

L. max = 2450 mm L. min = 1870 mm

Mark



Mounting clamps

• Wheneverythingisinonestraightlineandthedistancebetweenthedriverollerandtyreisbetween

 15-20mm,youcantightentheboltsAandBusingatorqueof70Nm.

• Checknowifthedistancebetweenthedriverollerandthetyreisstillthesame.Adjustthedistance

if needed.

• WhenthedistanceisOK,youcantightentheboltsCusingatorqueof70Nm.Theseboltspreventthe

 moversfromslidingback.InsomecasestheM10mmatwashershavetoberemovedtoget 

maximum pressure on the caravan chassis.

• Tightenthe4boltslocatedonthecrossbarofthemoverunitwith25Nm.andsecurethemwiththe

nuts.

• Slidethemotorcablesintotheblackprotectionhoseandtiethemagainstthecaravanchassis.

g. 2

g. 3

Vario III chassis

g. 5

L en U prole

caravan chassis

g. 6

Dimensions

SimPark® caravan mover

g. 4

Hobby I chassis

3. CHASSIS PROFILES AND DIMENSIONS

Installation of the Easymatic version

4. HYDRAULIC SYSTEM

g. 7

The hydraulic pipes have to be tied up to the chassis and the

caravanoor.

Take care while bending the pipes. Be sure there are no kinks

in the pipes, this will damage the pipes (see g. 7).

Do not

kink

the pipes

Install the hydraulic pump in the middle of the cara-

van oor underside. Smear a small amount of glue on the

wooden multiplex plate (15x15 cms) and screw it against the

caravan oor underside, on the previously selected location. Fix

the hydraulic pump against the wooden plate.

Be sure that the hole in the pump cover is corresponding

with the pressure release valve on the pump. In case of a

malfunction, the pressure release valve can be operated

through this hole. Don’t exceed 1/4 of a turn of the pressure

release bolt. The pressure will be released and the drive

rollers can be pushed back from the tyres.

g. 8

Lead the pipes and the electric cables through the holes of the

pumpcoverandxthemagainstthecaravanoorunderside,freeof

moving suspension parts.

Be sure when closing the cover, that the pipes are free and

not squeezed or knicked.

g. 9

Electr.leads

Release valve



Release valve

Remove the protection covers from the pipes. Be carefull that dirt

doesnotenterthepipes.Thiswillcause

damage to the hydraulic system.

Be sure that the pipes are tted straight into the system.

Do not use any tools for mounting the pipes, light pressure is

enough to t the pipes into the system.

g. 11

Thepictureshowsclearlythattheoddnumbersarettedat

the top and the even numbers at the bottom of the distribution

block.Thepipesaremarked11-12-13and14.(See g. 12).

When the pump has been installed, you must check if the system

is not leaking. Connect the red + and the brown – cables of the

hydraulic pump on the battery. Connect the green or yellow cable

to the positive + pole of the battery to activate the pump unit.

Let the hydraulic pump run for a couple seconds this will bleed

the system automatically and to check if the pipes are not leaking.

g. 12

g. 10

To remove the transportation blocks, unscrew the bolts A as

shown on the picture (see g. 10), using the proper wrench.

Be sure no dirt is coming in the intakes. This may damage

the system. Turn the bolts out completely, to remove the

transportation blocks.

Check if the total system has been installed properly!



IMPORTANT!

5. ELECTRICAL INSTALLATION

g. 13

Before you start the installation of the electronic parts, be sure that the battery has been disconnected to

prevent short circuits during installation.

• PlacetheECU(ascloseaspossiblenearthebattery)ontheinsideofthecaravan.Theconnectionpoints

on the ECU are clearly marked, (see g.13)Thebatterypositive+istheREDwireandnegative-isthe

 BLACKwire.

• Leadthecablesthroughthesuppliedexibleprotectionhoseandtiethemagainstthechassis.Usethe

supplied tie wraps. Be sure that the cables has been tied securely, to avoid cable damage.

• TheconnectionpointsontheECUareclearlymarked,positiveisredandnegativetheblackcable.

• Incasethemoverhasbeenttedattherearoftheaxle,themotorcableshavetobereversedartheECU.

DO NOT shorten the cables and be sure that the colors of the motor cables are together.

If wrongly connected, the electronic ECU will be destroyed immediately



• Placethewarningsticker“Releaserollers”nearthetowcouplingofthecaravan.

Thisinstructionmanualcanbedownloadedfromourwebsite:www.simpark.eu

• 2x6mm2 cables, red and a brown 6 mm2 cable. Both cables go to the battery, the red one goes to the +

pole and the brown one to the - pole of the battery.

• 2x1mm2cables,yellowandgreenhavetobeconnectedontheECU.Theyellowonpin9,thegreenonpin7.

• 1x1mm2 red wire to be connected from the positive of the battery to pin 8 on the electronic ECU.

Con nect the power main switch between the RED cable of the battery as shown on the picture below.

• Thepurpleandbrowncablegoestothepoles+and-ofthecaravanconnectorsocket.(Safetyfeature).

Easymatic connections and functions

PIN7-GREEN

PIN9-YELLOW

BLUE GREEN

BROWN

RED

YELLOW

PIN6-PURPLE TOPIN9OFTHE

TOWHOOKSOCKET

TOPIN13OFTHE

TOWHOOKSOCKET

PIN8-RED

PIN5-BROWN

BROWN

GROUND

12VOLT

Hydraulic pump

Main switch

Battery

g. 14

Rear view receiver

Match button for

remote controller

Antenna connections (see g. 15)

Pin1 GND Notinuse,onlyincaseofmountingaCoaxcentreantennacable

Pin2 Signal Antenna:blacksuppliedcopperwire/yingleadorenterofaCoaxcable

Pin3 GND Notinuse,onlyincaseofmountingaCoaxcableprotectionshield

Pin connections (see g. 15)

Pin4 12volt +12VExternalBuzzer,max.500mA,isfunctionalparalleltointernalbuzzer

Pin5 GND Browncabletopin13ofthetowhooksocket

Pin6 12volt Purplecabletopin9ofthetowhooksocket(safetyfeature)

Pin7 Impuls Greencabletoengagethedriverollersothetyres

Pin8 12volt Redcableto12volt+ofbattery

Pin9 Impuls Yellowcabletodisengagethedriverollersonthetyres

Motor L

ECU

Motor R

Pinnumber

3 2 1

Pinnumber

9 8 7 6 5 4

Battery

g. 15

Top view receiver

Antenna:

Pinno.2istheantenna

Multi connector: Pin 6 = 12 volt

Safety feature function

(pin 9 of tow hook connector)

purple cable

YoubecametheownerofatheSimPark®caravanmover.

Pleasereadthefollowinginstructionscarefullytoensureoptimalandsafelyuseofthecaravanmover.

If u use the motorized parking device for the rst time, we recommend you read the following

information carefully.



6. USERS MANUAL

Resetting the handset

ActivatetheECUandhandset,theredindicatorLEDofthehandsetstartstoblink.Presstheresetbuttononthe

back of the ECU close to the antenna and hold it for 3 seconds (g. 14)

AftertwobeepstheECUandhandsetareresetted

Drive rollers engage

Presstheremotecontrol“on/o“buttonuntiltheredindicatorLEDstartstoblink.Thanpressthebutton“rollers

on”andholdit.After3warningbeepstherollerswillengagewiththetyres.

Drive rollers disengage

Presstheremotecontrol“on/o“buttonuntiltheredindicatorLEDstartstoblink.Thanpressthebutton“rollers

o”andholdit.After3warningbeepstherollerswilldisengagefromthetyres.

Functions remote control

g. 16

Drive direction

Right forwards

Left backwards

Backwards

Rollerso

Forwards

Left forwards

Right backwards

Rollers on

On/O

Switch on the ECU

Without remote controller

Afterturningonthebatterypower,theECUwillbeactivatedand1beepwillbeaudible.Iftheremotecontroller

hasnotbeenrecognized,theECUwillturnintosleepingmode.Powerconsumptioninstandbymodewillbe90mA.

With controller

Whentheremotecontrollerhasbeenrecognized,theECUwillbeactivated.TheECUwilltesttheRelayand

Fetsbyswitchingtherelayonando.After1beepthecoolfan’swillbeactivated.Powerconsumptionwillbe

330mA.Whentheremotecontrollerhasbeenswitchedo,theECUwillenterautomaticallythestandbymode.

Safety features of the ECU

Switching o the remote controller

WhenyouswitchotheremotecontrollertheECUwillenterautomaticallythestandbymode.

Theremotecontrollerwillautomaticallyshutoafteratimeoutof60seconds.

Temperature protection

TheECUwillentertheerrormodewhenthePCboardhasreachedatemperatureof+/-75degreesCelcius.

Seealsothesummaryoferrors.TheECUwillresetautomaticallywhenthetemperaturedropswith15degrees.

Low voltage protection

TheECUwillentertheerrormodewhenthevoltagedropsunder9Volt.Seeerrorsummary.

After30secondstheECUwillresetincasethevoltagebecomeshigherthan9volt.

Status legend

Status Number of beeps Cooling fan

ActivationofECU 1x O

Recognizing of remote controller 1 x On

Towhookdetection 1persecond O

Switch next to antenna for resetting

the remote controller 2 x --

Error

Maximum current level per motor.

Immediatelydisconnected@+-210A.

After2sec.disconnected@150A Beepsalvo3secondslongpermotor

Number of beeps per 2 seconds

Motor (detection) error 3 x

“Fets” error 4 x

Temperatureabove75degrees 5x

Battery voltage lower than 9 V 6 x

Safety precautions

• Practiceinanareawhichisfreefromparkedcarsand/orotherobstacles.

• BesurethatthereareNOchildrenplayingnearthecaravanduringoperation.

• Beforemovingthedriverollersintoposition,besuretherearenostonesorothersharpobjectsbetween

the drive rollers and the tyres.

• Donotstaytoofarfromthecaravansoyouwillbeabletoquicklyinterfereifnecessary.Adistanceof4

 metersissucient.Incaseofamalfunction,immediatelyswitchothesystembyswitchingothemain

power switch and apply the hand brake.

• If the caravan has to be moved downhill, be sure the tongue of the caravan is pointed downhill.

 Thisenhancethestabilityofthecaravanduringmovementandpreventsswayingand/ortippingofthe

caravan.

• The caravan mover is not a parking brake. Once the caravan is in place, rst apply the handbrake

and chock the wheels, then disengage the drive rollers from the tyres.

• Storetheremotecontrolinasafe,drylocationoutofreachofchildren.

• Thecaravanmustneverbetowedwhilethedriverollersareengaged;thiscancausedamagetothedrive

rollers and/or tyres.

• Neverstorepersonalelectronicequipmentsuchascameras,laptopcomputersandotherelectronicdevi

ces in the same compartment as the electronic receiver or near the attached electric cables.

 Themagneticeldgeneratedbytheelectricalsystemmaycausedamagetoyourequipment.

• When the caravan is stored for a long period, we recommend you to remove the batteries from the

 handset. This prevents damage to the handset as a result of leaking batteries. Also turn o

the main power.

• Dispose of discharged or leaking batteries in the chemical waste container intended for this purpose.

When stowing the caravan for two months or longer, we advice yo to remove the caravan battery and

charge it to prevent total discharge

• Besurethebattery(105Amperesemi-traction)isfullychargedbeforeusingthemover.

• Check the pressure of your caravan tyres. Contact your dealer for the tyre pressure specications.

• Toensuresafety,rstapplythehandbrake.

Engaging the drive rollers of the manual version

Makesuretherearenostonesorotherhard/sharpobjectsbetweenthetyresandthedriverollers.Placethe

provided adjustable wrench on the main axle of the caravan mover and then turn the wrench until the locking

pinengageswiththelockinghole.Youwillhearaclickwhenthisoccurs.Repeatthisprocedureontheotherside.

Disengaging the drive rollers of the manual version

Placetheadjustablewrenchonthemainaxleofthecaravanmoverandexertlightpressureonthewrench

whilepullingthelockingpintowardyou.Youwillfeelitmoveeasily;youcannowreleasethelockingpin.

Turnthewrenchuntilyouhearanotherclick;nowthefrictiondriverollerisintheretractedposition.

Produkt Specifikationer

Mærke:	Simpark
Kategori:	Diverse
Model:	Easymatic - Caravan Mover

Har du brug for hjælp?

Hvis du har brug for hjælp til Simpark Easymatic - Caravan Mover stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Diverse Simpark Manualer

Simpark Easymatic - Caravan Mover Manual

14 August 2024

Simpark Caravan Mover Manual

12 August 2024

Diverse Manualer

Nyeste Diverse Manualer

AL-KO AKS 1300 Manual

15 Januar 2025

Schavis CIRCLE DUO X-LINE Manual

13 Januar 2025

Schavis INDOOR DUO X-LINE Manual

13 Januar 2025

Schavis INDOOR DUO Manual

13 Januar 2025

ION ICADE CORE Manual

13 Januar 2025

BeamZ 150.460 - Panther 25 Manual

11 Januar 2025

Walkera Goggle 3 Manual

15 Oktober 2024

Walkera Goggle 4 Manual

15 Oktober 2024

Navman NavBus Manual

5 Oktober 2024

Trelock LS 320 Manual

5 Oktober 2024
