Side 1/13

SLV GmbH

BETRIEBSANLEITUNG FÜR

EINBAULEUCHTE

OPERATING MANUAL FOR

RECESSED LUMINAIRE

MODE D’EMPLOI POUR

ENCASTRÉ

INSTRUCCIONES DE SERVICIO PARA

LUMINARIA EMPOTRAR

ISTRUZIONI DI FUNZIONAMENTO PER

LAMPADA DA INCASSO

GEBRUIKSHANDLEIDING VOOR

INBOUWLAMP

INSTRUKTIONSVEJLEDNING FOR

INDBYGNINGSLAMPE

INSTRUKCJA OBSŁUGI DLA

LAMPA DO MONTAŻU

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ВСТРОЕННЬІЙ СВЕТИЛЬНИК

BRUKSANVISNING FÖR

LAMPA FÖR INFÄLLD MONTERING

MONTAJ LAMBASI

IÇIN KULLANMA KILAVUZU

KEZELÉSI ÚTMUTATÓ

SÜLLYESZTETT LÁMPATEST

TRAIL-LITE

art.

no. 227461/62 227471/72

30.07.2015

23, 52531 Übach

Palenberg, Germany, Tel. +49 (0)2451 4833

Technische Änderungen vorbehalten.

Technical

Details are subject to change. Les détails techniques sont sujet à des changements. Nos reservamos el derecho a modificaciones técnicas. Modifiche tecniche riservate. Behoudens technische

wijzigingen. Ret til tekniske ændringer forbeholdes. Zmiany techniczne zastrzeżone. Сохраняется право на внесение технических изменений. Tekniska ändringar kan förekomma. Teknik

değişiklik yapma hakkı saklıdır. A technikai részletek termékenként változhatnak.

12V~

50-

60Hz

IP65

227461

LED,

0.23W,

4 lm, 6500K, CRI 80

Ø 6,0 x 7,0

0,16

227462

LED,

0.23W

3 lm, 3000K, CRI 80

227471

LED,

0.23W

3 lm, 6500K, CRI 80

227472

LED,

0.23W

3000K

CRI 80

40mm

20cm

min. 70mm

DEUTSCH

BETRIEBSANLEITUNG FÜR

EINBAULEUCHTE

TRAIL-LITE

Lesen Sie diese kurze Anleitung sorgfältig und bewahren Sie diese für

späteren Gebrauch zugänglich auf!

SICHERHEITSHINWEISE

Nichtbeachtung der Sicherheitshinweise kann zu Lebens-,

Verbrennungs- und Brandgefahr führen!

• Installations-, Montagearbeiten und Arbeiten am elektrischen Anschluss

darf nur eine zugelassene Elektrofachkraft durchführen.

• Das Produkt darf nicht verändert oder modifiziert werden.

• Hängen und befestigen Sie nichts an dem Produkt, insbesondere keine

Dekoration.

• Decken Sie das Produkt nicht ab. Beeinträchtigen Sie nicht die

Luftzirkulation.

• Die Leuchte darf nur mit einem intakten Schutzglas betrieben werden.

• Im Fehlerfall dürfen Sie das Produkt NICHT mehr berühren und weiter

betreiben. Schalten Sie das Produkt am externen Lichtschalter oder durch

Freischalten der Leitung an der Sicherung sofort aus! Bei Berührung und

weiterem Betrieb im Fehlerfall besteht Lebensgefahr durch elektrischen

Schlag, Verbrennungsgefahr oder Brandgefahr!

Ein Fehlerfall liegt vor, wenn

• sichtbare Beschädigungen auftreten.

• das Produkt nicht einwandfrei arbeitet (z.B. flackern).

• es qualmt, dampft, oder bei hörbaren Knistergeräuschen.

• Brandgerüche entstehen.

• eine Überhitzung zu erkennen ist (z.B. Verfärbungen, auch an

angrenzenden Flächen).

Betreiben Sie das Produkt erst wieder nach Instandsetzung und

Überprüfung ausschließlich durch eine zugelassene Elektrofachkraft!

• Das Produkt ist nicht für die Bedienung durch Kinder vorgesehen. Stellen

Sie sicher, dass Kinder an dem Produkt keinen Schaden nehmen, z.B.

durch Verbrennungen an heißen Oberflächen oder durch elektrischen

Schlag.

Weitere Sicherheitshinweise sind durch dieses Symbol gekennzeichnet:

BESTIMMUNGSGEMÄSSE VERWENDUNG

Dieses Produkt dient nur Beleuchtungszwecken und darf:

• nur mit einem geeigneten konventionellen Transformator, Ausgangsspg.:

12V~50-60Hz, betrieben werden.

• nur entsprechend der Schutzklasse III (drei) angeschlossen werden.

• nur auf einem stabilen, ebenen und kippfesten Untergrund fest montiert

betrieben werden.

• nur auf normal bzw. nicht entflammbaren Flächen betrieben werden.

• keinen starken mechanischen Beanspruchungen oder starker

Verschmutzung ausgesetzt werden.

BETRIEB

Hohe Ströme bei 12 Volt Anlagen! Um Brandgefahr zu vermeiden,

überprüfen Sie regelmäßig alle elektrischen Verbindungen auf festen Sitz.

WARTUNG UND PFLEGE

Leuchtmittel

• Leuchtmittelwechsel: Das LED Leuchtmittel hat im normalen Gebrauch eine

äußerst lange Lebensdauer. Sollte es dennoch zu Schäden oder Störungen

kommen, wenden Sie sich zum Austausch an Ihren Fachhändler.

Pflege

• Folgende umweltbedingte Einflüsse können unerwünschte Wirkungen auf die

Oberfläche des Produktes haben:

• saurer Regen und Boden, hoher Salzgehalt in der Luft

• Reinigungsmittel, Dünger insbesondere in Blumenbeeten

• Streusalz, andere chemische Substanzen (z.B. Pflanzenschutzmittel)

Schützen Sie das Produkt durch geeignete Maßnahmen, um

Veränderungen der Oberfläche zu vermeiden.

Schalten Sie erst das gesamte Produkt spannungsfrei und lassen es

abkühlen, bevor Sie Reinigungs- oder Pflegemaßnahmen an dem Produkt

vornehmen.

• Reinigen Sie das Produkt regelmäßig - nur mit einem leicht angefeuchteten,

weichen und fusselfreien Tuch. Beachten Sie eventuell beiliegende Hinweise.

LAGERUNG UND ENTSORGUNG

Lagerung

• Das Produkt muss trocken, vor Verschmutzungen und mechanischen

Belastungen geschützt, gelagert werden.

Nach einer feuchten oder verschmutzenden Lagerung darf das Produkt

erst nach einer Zustandsprüfung durch eine zugelassene Elektrofachkraft

betrieben werden.

Entsorgung (Europäische Union)

• Produkt nicht im Hausmüll entsorgen! Produkte mit diesem Symbol sind

entsprechend der Richtlinie(WEEE, 2003/108) über Elektro- und Elektronik-

Altgeräte über die örtlichen Sammelstellen für Elektro-Altgeräte zu entsorgen!

MONTAGE

(nur durch zugelassene Elektrofachkraft)

Vorbereiten der 12V Versorgungsspannung: Der Transformator sollte

mindestens zu 80% ausgelastet sein. Die gesamte Wattleistung der

angeschlossenen Leuchten darf die Leistung des Transformators nicht

überschreiten. Der Abstand zwischen Trafo und Leuchte sollte min. 20 cm

betragen. Beachten Sie die Hinweise des Trafoherstellers.

Schalten Sie die Stromversorgung bzw. die Anschlussleitung spannungsfrei,

bevor Sie jegliche Arbeiten vornehmen!

Hohe Ströme bei 12 Volt Anlagen! Um Brandgefahr zu vermeiden, dürfen

nur wärmefeste Leitungen und hitzebeständige Klemmen verwendet werden.

Überprüfen Sie alle elektrischen Verbindungen auf festen Sitz.

Verwenden Sie nur Zubehörteile, die mit dem Produkt mitgeliefert sind oder

definitiv als Zubehör beschrieben werden!

Überprüfen Sie, ob sich im Produkt lose Teile befinden. Ist das der Fall, und

das Vorkommen solcher Teile nicht explizit beschrieben, darf das Produkt nicht

installiert oder in Betrieb genommen werden.

Verwenden Sie das beiliegende Montagematerial nur, wenn es für den

Montageuntergrund geeignet ist. Ist dies nicht der Fall, verwenden Sie nur für

den Montageuntergrund geeignetes Montagematerial.

Auspacken

• Nehmen Sie das Produkt vorsichtig aus der Verpackung und entfernen Sie

jeglichen Transportschutz.

• Überprüfen Sie vor Entsorgung des Verpackungsmaterials, ob alle

Bestandteile des Produkts entnommen sind.

Montageort

• Das Produkt ist nur für den Wand und Bodeneinbau geeignet.

• LED reagieren empfindlich auf hohe Temperaturen! Berücksichtigen Sie

vor dem Einbau, die am Betriebsort zu erwartende Temperatur.

Beachten Sie, dass zur Erhaltung der Schutzart IP65 die Anschlüsse

entsprechend dieser Schutzart ausgeführt werden müssen.

IP65: Schutz gegen Eindringen von Staub - Schutz gegen Strahlwasser aus

allen Richtungen.

Beachten Sie die gültigen Installationsvorschriften für den Außenbereich.

Dichten Sie das Produkt nicht eigenhändig zusätzlich mit Silikon oder

anderen Dichtmitteln ab.

Hinweise vor der Installation

• Installieren Sie die Leuchte bei trockener Witterung.

Montageschritte (vor Montage komplett lesen)

• Falls noch nicht geschehen, bereiten Sie am Montageort die

Einbauöffnung vor. Im Außenbereich versehen Sie die Einbauöffnung,

unterhalb des Einbautopfes, mit einer Kiesschüttung von 20 cm Tiefe, um

Stauwasserbildung zu vermeiden. Diese Maßnahme dient dem

Korrosionsschutz.

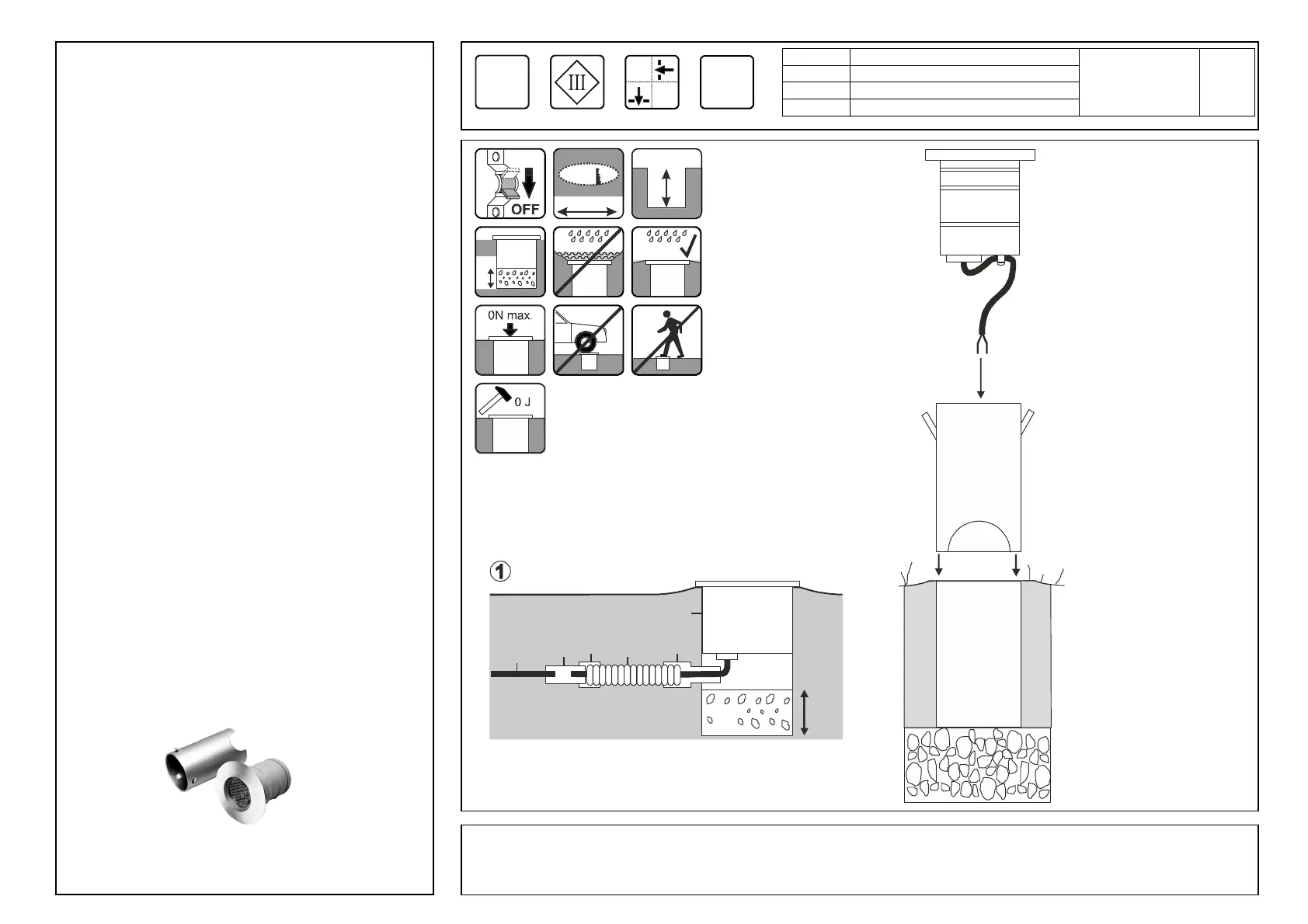

• Montieren Sie die Leuchte, wie in der Abbildung dargestellt.

• Elektrischer Anschluss

• Schließen Sie Leuchte an der vorbereiteten 12V Zuleitung an.

• Erstellen Sie den Anschluss gemäß dem Schema in Abb. 1.

a: Leuchte e: Leerrohr

b: Einbautopf f: Gießharzmuffe o.

wasserdichte Klemmeneinheit

c: Anschlussleitung der Leuchte g: Stromversorgungsleitung

d: Schrumpfschlauch h: Dränage

• Alle Anschlüsse müssen gegen das Eindringen von Feuchtigkeit und

Schmutz ordnungsgemäß geschützt werden!

• Achten Sie auf den richtigen Sitz der Dichtung.

Überprüfen Sie die einwandfreie Funktion und den sicheren Halt der

Leuchte!

Daimlerstr. 21-23, 52531 Übach-Palenberg, Germany,

Tel. +49 (0)2451 4833-0.

Technische Änderungen vorbehalten.

Produkt Specifikationer

Mærke:	SLV
Kategori:	Ikke kategoriseret
Model:	227462
Kode for international beskyttelse (IP):	IP65
Vægt:	160 g
Husmateriale:	Rustfrit stål
Beskyttelsesklasse:	III
Lysstrøm:	10 lm
Pære levetid:	20000 t
Driftsspænding:	12 V
Total effekt:	0.3 W
Farvetemperatur (min.):	3000 K
Farve-gengivelse (CRI):	80
