Side 1/106

SUNNY TRIPOWER
STP3-6-3AV-40-BE-nl-12 | Versie 1.2NEDERLANDS
Bedieningshandleiding
SUNNY TRIPOWER 3.0 / 4.0 / 5.0 / 6.0
Juridische bepalingen SMA Solar Technology AG
BedieningshandleidingSTP3-6-3AV-40-BE-nl-122
Juridische bepalingen
De informatie in deze documenten is eigendom van SMASolarTechnologyAG. Van dit document
mag niets worden gemultipliceerd, in een datasysteem worden opgeslagen of op andere wijze
(elektronisch, mechanisch middels fotokopie of opname) worden overgenomen zonder
voorafgaande schriftelijke toestemming van SMASolarTechnologyAG. Een bedrijfsinterne
reproductie ten behoeve van de evaluatie of het correcte gebruik van het product is zonder
toestemming toegestaan.
SMASolarTechnologyAG geeft geen toezeggingen of garanties, niet expliciet noch stilzwijgend
met betrekking tot elke documentatie of de daarin beschreven software en toebehoren. Hiertoe
horen ondermeer (maar zonder inperking hiervan) impliciete garantie van de marktbaarheid en de
geschiktheid voor een bepaald doel. Alle toezeggingen hierover of garanties worden hiermee
uitdrukkelijk weerlegd. SMASolarTechnologyAG en diens vakhandelaars zijn nooit aansprakelijk
voor eventuele directe of indirecte toevallige navolgende verliezen of schades.
De bovengenoemde uitsluiting van impliciete garanties kan niet in alle gevallen worden toegepast.
Wijzigingen van specificaties blijven voorbehouden. Dit document is met veel inspanning en uiterst
zorgvuldig opgesteld om de meest actuele stand van zake te waarborgen. De lezer wordt echter
nadrukkelijk gewezen op het feit, dat SMASolarTechnologyAG het recht behoudt, zonder
aankondiging vooraf respectievelijk volgens de desbetreffende bepalingen van het bestaande
leveringscontract, wijzigingen van deze specificaties uit te voeren, die SMA met het oog op
productverbeteringen en gebruikservaringen geschikt vindt. SMASolarTechnologyAG is niet
aansprakelijk voor eventuele indirecte, toevallige navolgende verliezen of schades die zijn ontstaan
door uitsluitend te vertrouwen op het onderhavige materiaal, onder andere door weglating van
informatie, typefouten, rekenfouten of fouten in de structuur van het voorliggende document.
SMA garantie
De actuele garantievoorwaarden kunt u downloaden op www.SMA-Solar.com.
Softwarelicenties
De licenties voor de gebruikte softwaremodules kunt u op de gebruikersinterface van het product
vinden.
Handelsmerken
Alle handelsmerken worden erkend, ook als deze niet afzonderlijk zijn aangeduid. Als de
aanduiding ontbreekt, betekent dit niet dat een product of teken vrij is.
SMASolarTechnologyAG
Sonnenallee 1
34266 Niestetal
Duitsland
Tel. +49 561 9522-0
Fax +49 561 9522-100
www.SMA.de
E-mail: info@SMA.de
Stand: 4-10-2018
Juridische bepalingen
SMA Solar Technology AG
Bedieningshandleiding STP3-6-3AV-40-BE-nl-12 3
Copyright © 2018 SMASolarTechnologyAG. Alle rechten voorbehouden.
Inhoudsopgave SMA Solar Technology AG
BedieningshandleidingSTP3-6-3AV-40-BE-nl-124
Inhoudsopgave
1 Toelichting bij dit document..................................................... 7
1.1 Geldigheid.................................................................................................................. 7
1.2 Doelgroep .................................................................................................................. 7
1.3 Inhoud en structuur van het document...................................................................... 7
1.4 Niveaus veiligheidswaarschuwing............................................................................ 7
1.5 Symbolen in het document ........................................................................................ 8
1.6 Markeringen in document ......................................................................................... 8
1.7 Benamingen in het document.................................................................................... 9
1.8 Aanvullende informatie.............................................................................................. 9
2 Veiligheid.................................................................................. 10
2.1 Reglementair gebruik................................................................................................. 10
2.2 Belangrijke veiligheidsaanwijzingen......................................................................... 10

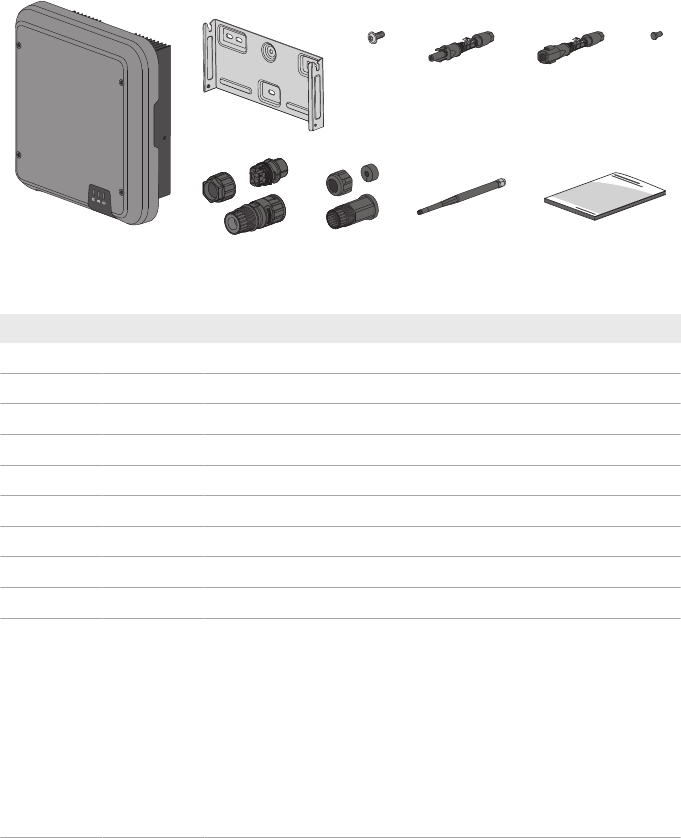

3 Leveringsomvang..................................................................... 13
4 Productoverzicht....................................................................... 14
4.1 Productbeschrijving .................................................................................................... 14
4.2 Symbolen op het product .......................................................................................... 15
4.3 Interfaces en functies.................................................................................................. 16
4.4 Ledsignalen................................................................................................................. 18
5 Montage.................................................................................... 19
5.1 Voorwaarden voor de montage ............................................................................... 19
5.2 Omvormer monteren.................................................................................................. 21
6 Elektrische aansluiting ............................................................. 23
6.1 Overzicht van het aansluitpaneel ............................................................................. 23
6.2 AC-aansluiting ............................................................................................................ 23
6.2.1 Voorwaarden voor de AC-aansluiting .................................................. 23
6.2.2 Omvormer op het openbare stroomnet aansluiten .............................. 25
6.2.3 Extra aarding aansluiten........................................................................ 26
6.3 Netwerkkabel aansluiten........................................................................................... 27
6.4 RS485-apparaten aansluiten .................................................................................... 29
6.5 WLAN-antenne monteren.......................................................................................... 30
6.6 DC-aansluiting ............................................................................................................ 30
6.6.1 Voorwaarden voor de DC-aansluiting .................................................. 30
6.6.2 DC-connectoren confectioneren ............................................................ 32
6.6.3 PV-generator aansluiten ......................................................................... 34
6.6.4 DC-connectoren demonteren................................................................. 37
Inhoudsopgave
SMA Solar Technology AG
Bedieningshandleiding STP3-6-3AV-40-BE-nl-12 5
7 Inbedrijfstelling......................................................................... 39
7.1 Werkwijze bij de inbedrijfstelling.............................................................................. 39
7.2 De omvormer in bedrijf stellen................................................................................... 39
7.3 Kies een configuratieoptie......................................................................................... 41
7.4 Zelftest starten (voor Italië en Dubai)........................................................................ 44
8 Bediening .................................................................................. 45
8.1 Opbouw van een verbinding met de gebruikersinterface....................................... 45
8.1.1 Directe verbinding via ethernet maken ................................................. 45
8.1.2 Directe verbinding via WLAN maken ................................................... 45
8.1.3 Verbinding via ethernet in lokaal netwerk maken................................ 47
8.1.4 Verbinding via WLAN in lokaal netwerk maken.................................. 48
8.2 Bij de gebruikersinterface aan- en afmelden............................................................ 49
8.3 Opbouw van de startpagina van de gebruikersinterface....................................... 51
8.4 Smart Inverter Screen activeren ................................................................................ 53
8.5 Installatiewizard starten............................................................................................. 54
8.6 WPS-functie activeren ................................................................................................ 55
8.7 WLAN uit- en inschakelen ......................................................................................... 55
8.8 Dynamische vermogensweergave uitschakelen....................................................... 57
8.9 Wachtwoord wijzigen ............................................................................................... 57
8.10 Bedrijfsparameters wijzigen ...................................................................................... 57
8.11 Landspecifieke gegevensrecord instellen ................................................................. 59
8.12 Terugleverbeheer configureren ................................................................................. 59
8.13 Modbus-modules configureren.................................................................................. 61
8.14 Ontvangst van stuursignalen activeren (alleen voor Italië) ..................................... 61
8.15 Aardleidingsbewaking uitschakelen ......................................................................... 62
8.16 Activeringsdrempel van de aardlekbeveiliging instellen ......................................... 62
8.17 Configuratie opslaan in bestand............................................................................... 63
8.18 Configuratie overnemen uit bestand......................................................................... 63
8.19 Firmware-update uitvoeren........................................................................................ 64
9 Omvormer spanningsvrij schakelen....................................... 65
10 Omvormer reinigen ................................................................. 67
11 Zoeken naar fouten ................................................................. 68
11.1 Wachtwoord vergeten............................................................................................... 68
11.2 Gebeurtenismeldingen............................................................................................... 69
11.3 PV-installatie op aardlek controleren ........................................................................ 87
12 Omvormer buiten bedrijf stellen............................................. 91
Inhoudsopgave SMA Solar Technology AG
BedieningshandleidingSTP3-6-3AV-40-BE-nl-126
13 Technische gegevens ............................................................... 95
13.1 DC/AC ....................................................................................................................... 95
13.1.1 Sunny Tripower 3.0 / 4.0...................................................................... 95
13.1.2 Sunny Tripower 5.0 / 6.0...................................................................... 97
13.2 Algemene gegevens .................................................................................................. 98
13.3 Klimatologische omstandigheden............................................................................. 100
13.4 Veiligheidsvoorzieningen........................................................................................... 100
13.5 Uitrusting..................................................................................................................... 100
13.6 Koppels....................................................................................................................... 100
13.7 Geheugencapaciteit .................................................................................................. 100
14 Contact ......................................................................................102
15 EU-markering van overeenstemming.....................................104

1 Toelichting bij dit document
SMA Solar Technology AG
Bedieningshandleiding STP3-6-3AV-40-BE-nl-12 7
1 Toelichting bij dit document
1.1 Geldigheid
Dit document geldt voor:
• STP3.0-3AV-40 (Sunny Tripower 3.0)
• STP4.0-3AV-40 (Sunny Tripower 4.0)
• STP5.0-3AV-40 (Sunny Tripower 5.0)
• STP6.0-3AV-40 (Sunny Tripower 6.0)
1.2 Doelgroep
Dit document is bedoeld voor vakmensen en eindgebruikers. De werkzaamheden die in dit
document zijn aangeduid door een waarschuwingssymbool en de aanduiding "vakman" mogen
uitsluitend door vakmensen worden uitgevoerd. Werkzaamheden waarvoor geen bijzondere
kwalificatie nodig is, zijn niet gekenmerkt en mogen ook door eindgebruikers worden uitgevoerd.
De vakmensen moeten over de volgende kwalificaties beschikken:
• kennis over het functioneren en het bedienen van een omvormer
• geschoold in de omgang met de gevaren en risico’s bij het installeren, repareren en bedienen
van elektrische apparaten en installaties
• opgeleid voor de installatie en inbedrijfstelling van elektrische apparaten en installaties
• kennis van de geldende wetgeving, normen en richtlijnen
• kennis over en naleving van dit document, inclusief alle veiligheidsaanwijzingen
1.3 Inhoud en structuur van het document
Dit document beschrijft de montage, installatie, inbedrijfstelling, configuratie, bediening, zoeken
naar fouten en de buiten bedrijfstelling van de gebruikersinterface van het product.
De actuele versie van dit document en aanvullende informatie over het product vindt u in PDF-
formaat en als eManual op www.SMA-Solar.com. De eManual kunt u ook via de
gebruikersinterface van het product oproepen.
Afbeeldingen in dit document zijn teruggebracht tot wezenlijke details en kunnen afwijken van het
echte product.
1.4 Niveaus veiligheidswaarschuwing
De volgende niveaus veiligheidswaarschuwingen kunnen bij het omgaan met het product optreden.
GEVAAR
Markeert een veiligheidsaanwijzing waarvan het niet in acht nemen direct tot de dood of tot
zwaar lichamelijk letsel leidt.
WAARSCHUWING
Markeert een veiligheidsaanwijzing waarvan het niet in acht nemen tot de dood of ernstig
lichamelijk letsel kan leiden.

1 Toelichting bij dit document SMA Solar Technology AG
BedieningshandleidingSTP3-6-3AV-40-BE-nl-128
VOORZICHTIG
Markeert een veiligheidsaanwijzing waarvan het niet in acht nemen tot licht of middelzwaar
lichamelijk letsel kan leiden.
LET OP
Markeert een veiligheidsaanwijzing waarvan het niet in acht nemen tot materiële schade kan
leiden.
1.5 Symbolen in het document
Symbool Toelichting
Informatie die voor een specifiek onderwerp of doel van belang is, maar niet
relevant is voor de veiligheid
☐
Voorwaarde waaraan voor een specifiek doel moet worden voldaan
☑
Gewenst resultaat
✖
Eventueel voorkomend probleem
Voorbeeld
Hoofdstuk waarin werkzaamheden worden beschreven die uitsluitend door
vakmensen mogen worden uitgevoerd
1.6 Markeringen in document
Markering Toepassing Voorbeeld
vet • Meldingen
• aansluitingen
• elementen van een
gebruikersinterface
• elementen die u moet selecteren
• elementen die u moet invoeren
• Aders aansluiten op de
aansluitklemmen X703.1 tot
X703.6.
• Voer in het veld Minuten
de waarde 10 in.
>• verbindt meerdere elementen die
u moet selecteren • Selecteer Instellingen >
Datum.
[knop]
[toets]
• knop of toets die u moet
selecteren of indrukken • Selecteer [Enter].

1 Toelichting bij dit document
SMA Solar Technology AG
Bedieningshandleiding STP3-6-3AV-40-BE-nl-12 9
1.7 Benamingen in het document
Volledige benaming Benaming in dit document
Sunny Tripower Omvormer, product
1.8 Aanvullende informatie
Meer informatie vindt u op www.SMA-Solar.com.
Titel en inhoud van de informatie Soort informatie
"Application for SMAGridGuard Code" Formulier
"PUBLIC CYBER SECURITY - Richtlijnen voor een veilige communica-
tie met PV-installaties" Technische informatie
"Rendement en derating"
Rendement en derating-gedrag van de SMA-omvormer
Technische informatie
"Meetwaarden en parameters"
Overzicht van alle bedrijfsparameters van de omvormer en hun in-
stelmogelijkheden
Technische informatie
"SMA en SunSpecModbus®-interface"
Informatie over de Modbus-interface
Technische informatie
"Modbus® parameters en meetwaarden"
Apparaatspecifieke register-HTML
Technische informatie
"Derating van de temperatuur" Technische informatie
2 Veiligheid SMA Solar Technology AG
BedieningshandleidingSTP3-6-3AV-40-BE-nl-1210
2 Veiligheid
2.1 Reglementair gebruik
De Sunny Tripower is een PV-omvormer zonder transformator die de gelijkstroom van de PV-
generator omzet in netconforme driefasige wisselstroom en deze driefasige wisselstroom aan het
openbare stroomnet teruglevert.
Het product is geschikt voor gebruik binnens- en buitenshuis.
Het product mag uitsluitend met PV-panelen van beschermingsklasseII conform IEC61730,
gebruiksklasseA worden gebruikt. De toegepaste PV-panelen moeten geschikt zijn voor gebruik
met dit product.
Het product heeft geen transformator en beschikt dus niet over een galvanische scheiding. Het
product mag niet worden gebruikt met PV-panelen waarvan de uitgangen geaard zijn. Daardoor
zou het product defect kunnen raken. Het product mag worden gebruikt met PV-panelen waarvan
het frame geaard is.
PV-panelen met grote capaciteit ten opzichte van aarde mogen alleen worden gebruikt als hun
koppelcapaciteit niet groter is dan 2,25 μF (zie voor informatie over de berekening van de
koppelcapaciteit de technische informatie "Capacitieve afvoerstromen" op www.SMA-Solar.com).
Het toegestane operationele bereik en de installatievereisten van alle componenten moeten te allen
tijde worden aangehouden.
Het product mag alleen worden gebruikt in landen waarvoor het is toegelaten of waarvoor het
door SMASolarTechnologyAG en de netwerkexploitant is vrijgegeven.
Gebruik het product uitsluitend conform de aanwijzingen van de bijgevoegde documentatie en
conform de plaatselijke wetgeving, bepalingen, voorschriften en normen. Andere toepassingen
kunnen tot persoonlijk letsel of materiële schade leiden.
Wijzigingen van het product, bijvoorbeeld veranderingen of montage van onderdelen, zijn alleen
toegestaan met uitdrukkelijke schriftelijke toestemming van SMASolarTechnologyAG. Als er niet
goedgekeurde wijzigingen worden uitgevoerd, vervalt de garantie en in de meeste gevallen ook
de typegoedkeuring. SMASolarTechnologyAG is in geen geval aansprakelijk voor schade die
door zulke wijzigingen is ontstaan.
Elke vorm van gebruik van het product, dat niet overeenkomt met het onder reglementair gebruik
omschreven gebruik, wordt als niet-reglementair gebruik beschouwd.
De meegeleverde documentatie maakt deel uit van het product. De documentatie moet worden
gelezen, in acht worden genomen en op een altijd toegankelijke plek worden bewaard.
Dit document vervangt niet regionale, nationale, provinciale of gemeentelijke wetgeving,
voorschriften of normen, die voor de installatie en de elektrische veiligheid van het product gelden.
SMASolarTechnologyAG accepteert geen verantwoordelijkheid voor het aanhouden resp. niet
aanhouden van deze wetgeving of bepalingen in relatie met de installatie van het product.
Het typeplaatje moet permanent op het product zijn aangebracht.
2.2 Belangrijke veiligheidsaanwijzingen
Handleiding bewaren

2 Veiligheid
SMA Solar Technology AG
Bedieningshandleiding STP3-6-3AV-40-BE-nl-12 11
Dit hoofdstuk bevat veiligheidsaanwijzingen die bij alle werkzaamheden aan en met het product in
acht genomen moeten worden.
Het product is volgens internationale veiligheidseisen ontworpen en getest. Ondanks een
zorgvuldige constructie bestaan, net zoals bij alle elektrische of elektronische apparaten,
restgevaren. Lees dit hoofdstuk aandachtig door en neem altijd alle veiligheidsaanwijzingen in acht
om lichamelijk letsel of materiële schade te voorkomen en een lange levensduur van het product te
garanderen.
GEVAAR
Levensgevaar door elektrische schokken bij het aanraken van spanning
geleidende onderdelen of kabels
Op de spanningvoerende onderdelen of kabels van het product staan hoge spanningen. Het
aanraken van spanningvoerende onderdelen en kabels leidt tot de dood of tot levensgevaarlijk
letsel als gevolg van een elektrische schok.
• Raak geen vrijliggende spanningsvoerende onderdelen of kabels aan.
• Schakel het product spanningsvrij en beveilig het tegen herinschakelen.
• Na het vrijschakelen 5 minuten wachten tot de condensatoren ontladen zijn.
• Open het product niet.
• Draag bij alle werkzaamheden aan het product geschikte persoonlijke
beschermingsmiddelen.
GEVAAR
Levensgevaar door elektrische schokken bij het aanraken van spanning
geleidende DC-kabel
De PV-panelen produceren bij lichtinval gevaarlijk hoge gelijkspanning, die op de DC-kabels
staat. Het aanraken van spanningvoerende DC-kabels leidt tot de dood of tot levensgevaarlijk
letsel als gevolg van een elektrische schok.
• Schakel het product spanningsvrij en beveilig het tegen herinschakelen.
• Raak geen vrijliggende spanningsvoerende onderdelen of kabels aan.
• De DC-connectoren niet onder belasting loskoppelen.
• Draag bij alle werkzaamheden aan het product geschikte persoonlijke
beschermingsmiddelen.
GEVAAR
Levensgevaar door elektrische schok bij het aanraken van een niet geaard
PV-paneel of generatorframe
Het aanraken van een niet geaard PV-paneel of generatorframe heeft levensgevaarlijke of
dodelijk letsel door elektrische schokken tot gevolg.
• Zorg ervoor dat het frame van de PV-panelen, het frame van de generator en elektrisch
geleidende oppervlakken volledig geleidend met elkaar verbonden en geaard zijn. Neem
daarbij de ter plaatse geldende voorschriften in acht.

2 Veiligheid SMA Solar Technology AG
BedieningshandleidingSTP3-6-3AV-40-BE-nl-1212
GEVAAR
Levensgevaar door elektrische schok bij aanraken van installatiedelen welke
onder spanning staan bij een aardlek
Als zich een aardlek voordoet, kunnen onderdelen van de installatie onder spanning staan. Het
aanraken van spanningvoerende onderdelen en kabels leidt tot de dood of tot levensgevaarlijk
letsel als gevolg van een elektrische schok.
• Schakel het product spanningsvrij en beveilig het tegen herinschakelen.
• Pak de kabels van de PV-generator uitsluitend aan de isolatie vast.
• Raak de onderdelen van de onderconstructie en het frame van de PV-generator niet aan.
• Sluit geen PV-strings met aardlek op de omvormer aan.
VOORZICHTIG
Verbrandingsgevaar door hete onderdelen van de behuizing
Tijdens gebruik kunnen onderdelen van de behuizing heet worden.
• Raak tijdens bedrijf uitsluitend de behuizingsdeksel van de omvormer aan.
LET OP
Beschadiging door reinigingsmiddel
Door het gebruik van reinigingsmiddelen kunnen het product en delen van het product
beschadigd raken.
• Het product en alle delen van het product alleen met een doek schoonmaken die is
bevochtigde met schoon water.

3 Leveringsomvang
SMA Solar Technology AG
Bedieningshandleiding STP3-6-3AV-40-BE-nl-12 13
3 Leveringsomvang
Controleer de levering op volledigheid en zichtbare beschadigingen. Neem contact op met uw
vakhandelaar als de levering niet volledig of beschadigd is.
B C
+
D
_
EF
IH JG
A
Afbeelding 1: Onderdelen van de leveringsomvang
Positie Aantal Aanduiding
A 1 Omvormer
B 1 Wandsteun
C 3 Cilinderkopschroef M5x12
D 2 Positieve DC-connector
E 2 Negatieve DC-connector
F 4 Afdichtpluggen
G 1 AC-stekker
H 1 RJ45-beschermtule: wartelmoer, kabeldoorvoer, schroefmof
I 1 WLAN-antenne
J 1 Beknopte handleiding met wachtwoordsticker op de achterkant
De sticker bevat de volgende gegevens:
• identificatiecode PIC (Product Identification Code) voor de
registratie van de installatie in de SunnyPortal
• registratiecode RID (Registration Identifier) voor de registratie
van de installatie in de SunnyPortal
• WLAN-wachtwoord WPA2-PSK (Wi-Fi Protected Access 2 -
Preshared Key) voor de directe verbinding met de omvormer
via WLAN

4 Productoverzicht SMA Solar Technology AG
BedieningshandleidingSTP3-6-3AV-40-BE-nl-1214
4 Productoverzicht
4.1 Productbeschrijving
SUNNY BOY
B
C
A
Afbeelding 2: Opbouw van het product
Positie Aanduiding
A DC-lastscheider
B Leds
De leds signaleren de bedrijfstoestand van de omvormer.
C Typeplaatje
Het typeplaatje identificeert het product eenduidig. Het typeplaatje moet
permanent op het product zijn aangebracht. Op het typeplaatje vindt u
de volgende informatie:
• type apparaat (Model)
• serienummer (Serial No. of S/N)
• productiedatum (Date of manufacture)
• Identificatiecode (PIC) voor de registratie in SunnyPortal
• Registratiecode (RID) voor de registratie in SunnyPortal
• WLAN-wachtwoord (WPA2-PSK) voor de directe verbinding met de
gebruikersinterface van de omvormer via WLAN
• specifieke kenmerken van het apparaat

4 Productoverzicht
SMA Solar Technology AG
Bedieningshandleiding STP3-6-3AV-40-BE-nl-12 15
4.2 Symbolen op het product
Symbool Toelichting
Waarschuwing voor een gevaarlijke plaats
Dit symbool geeft aan dat het product extra moet worden geaard als ter
plaatse een extra aarding of een potentiaalvereffening vereist is.
Waarschuwing voor elektrische spanning
Het product werkt met hoge spanningen.
Waarschuwing voor hete oppervlakken
Het product kan tijdens gebruik heet worden.
5 min
Levensgevaar door hoge spanningen in de omvormer, wachttijd van 5 minu-
ten aanhouden.
Op de spanningvoerende onderdelen van de omvormer staan hoge spannin-
gen die levensgevaarlijke elektrische schokken kunnen veroorzaken.
Voordat er werkzaamheden aan de omvormer verricht worden, moet deze al-
tijd op de in dit document beschreven manier spanningsvrij worden gescha-
keld.
Documentatie in acht nemen
Neem alle met het product meegeleverde documentatie in acht.
Documentatie in acht nemen
Samen met de rode led geeft het symbool een fout aan.
Omvormer
Samen met de groene led geeft het symbool de bedrijfstoestand van omvor-
mer aan.
Datatransmissie
Samen met de blauwe led geeft het symbool de toestand van de netwerkver-
binding aan.
Aardleiding
Dit symbool markeert de plaats voor de aansluiting van een aardleiding.
Driefasige wisselstroom met nulleider

4 Productoverzicht SMA Solar Technology AG
BedieningshandleidingSTP3-6-3AV-40-BE-nl-1216
Symbool Toelichting
WEEE-markering
Het product mag niet met het huisvuil worden meegegeven. Neem de op de
installatielocatie geldende verwijderingsvoorschriften voor elektronisch afval in
acht.
CE-markering
Het product voldoet aan de eisen van de toepasselijke EU-richtlijnen.
RCM (Regulatory Compliance Mark)
Het product voldoet aan de eisen van de toepasselijke Australische normen.
4.3 Interfaces en functies
De omvormer is voorzien van de volgende interfaces en functies:
Gebruikersinterface voor bewaking en configuratie
Het product is standaard uitgerust met een geïntegreerde webserver die een gebruikersinterface
voor de configuratie en de bewaking van het product ter beschikking stelt. De gebruikersinterface
van het product kan bij aanwezige verbinding met een eindapparaat (bijv. computer, tablet-pc of
smartphone) worden opgeroepen via de internetbrowser.
Smart Inverter Screen
Met de Smart Inverter Screen is de statusindicatie en de weergave van het actuele vermogen en
het actuele verbruik op de aanmeldpagina van de gebruikersinterface mogelijk. Zo heeft u een
overzicht van de belangrijkste gegevens van de omvormer zonder dat u zich bij de
gebruikersinterface hoeft aan te melden.
Het Smart Inverter Screen is standaard gedeactiveerd. U kunt het Smart Inverter Screen na de
inbedrijfstelling van de omvormer via de gebruikersinterface activeren.
SMASpeedwire
Het product is standaard uitgerust met SMASpeedwire. SMASpeedwire is een op ethernet
gebaseerd communicatietype. SMA Speedwire is ontworpen voor een datatransmissiesnelheid van
100 Mbit/s en maakt optimale communicatie tussen Speedwire-apparaten in installaties mogelijk.
SMAWebconnect
De omvormer is standaard uitgerust met een Webconnect-functie. De Webconnect‑functie maakt
directe datatransmissie tussen de omvormers van een kleine installatie en de internetportalen
SunnyPortal en SunnyPlaces mogelijk, zonder extra communicatieapparaat en voor maximaal 4
omvormers per gevisualiseerde installatie. In grote PV-installaties met meer dan 4 omvormers kan
de datatransmissie tussen de omvormers en het internetportaal SunnyPortal en SunnyPlaces via
een datalogger (bijv. SMADataManager) op te bouwen of de omvormer over meerdere
installaties te verdelen. Op uw gevisualiseerde installatie kunt u direct via een internetbrowser uw
eindapparaat benaderen.
4 Productoverzicht
SMA Solar Technology AG
Bedieningshandleiding STP3-6-3AV-40-BE-nl-12 17
WLAN
Het product is standaard uitgerust met een WLAN-interface. Bij levering is de WLAN-interface
standaard geactiveerd. Als u geen gebruik wilt maken van WLAN, kunt u de WLAN-interface
deactiveren.
Modbus
Het product is uitgerust met een Modbus-interface. De Modbus-interface is standaard
gedeactiveerd en moet naar behoefte worden geconfigureerd.
De Modbus-interface van de ondersteunde SMA-producten is ontworpen voor industrieel gebruik
door bijvoorbeeld SDCADA-systemen en heeft de volgende taken:
• het op afstand opvragen van meetwaarden
• het op afstand instellen van bedrijfsparameters
• instellen van richtwaarden voor de gewenste waarden voor de installatiebesturing
Netbeheer
Het product beschikt over functies die een bijdrage aan het netbeheer mogelijk maken.
Afhankelijk van de eisen van de netwerkexploitant kunt u de functies (bijv. begrenzing van het
werkelijke vermogen) d.m.v. bedrijfsparameters activeren en configureren.
Parallel bedrijf van de DC-ingangen A en B
U heeft de mogelijkheid om de DC-ingangen A en B van de omvormer parallel te gebruiken.
Daardoor kunnen in tegenstelling tot het normale bedrijf meerdere parallel geschakelde strings op
de omvormer worden aangesloten. De omvormer herkent het parallelle bedrijf van de DC-ingangen
A en B automatisch.
SMA OptiTrac Global Peak
SMA OptiTrac Global Peak is een doorontwikkeling van de SMA OptiTrac en zorgt ervoor dat het
vermogenspunt van de omvormer het optimale vermogenspunt van de PV-generator (MPP) altijd
precies volgt. Met SMA OptiTrac Global Peak herkent de omvormer bovendien meerdere
vermogensmaxima binnen het beschikbare werkingsbereik. Dit komt met name voor bij PV-strings
die zich gedeeltelijk in de schaduw bevinden. SMA OptiTrac Global Peak is standaard
geactiveerd.
Aardlekbewaking voor alle stroomtypen
De aardlekbewaking voor alle stroomtypen herkent verschilstromen aan de gelijk- en de
wisselstroomzijde. De geïntegreerde verschilstroomsensor registreert bij eenfasige en driefasige
omvormers het stroomverschil tussen de nulleider en het aantal fasedraden. Als het stroomverschil
abrupt groter wordt, wordt de omvormer van het openbare stroomnet losgekoppeld.
SMASmartConnected
SMASmartConnected is de kosteloze monitoring van de omvormer via SunnyPortal. Dankzij
SMASmartConnected worden exploitant en vakman automatisch en proactief geïnformeerd over
optredende events van de omvormer.

4 Productoverzicht SMA Solar Technology AG
BedieningshandleidingSTP3-6-3AV-40-BE-nl-1218
SMASmartConnected wordt tijdens de registratie in SunnyPortal geactiveerd. Om SMASmart
Connected te gebruiken is het nodig, dat de omvormer continu met het SunnyPortal is verbonden
en de gegevens van de exploitant en de vakman in SunnyPortal zijn opgenomen en actueel zijn.
4.4 Ledsignalen
De leds signaleren de bedrijfstoestand van de omvormer.
Led-signaal Toelichting
Groene led knippert (2s
aan en 2s uit) Wachten op teruglevervoorwaarden
Er is nog niet voldaan aan de voorwaarden voor het terugleverbe-
drijf. Zodra er aan de voorwaarden is voldaan, schakelt de omvor-
mer over naar het terugleverbedrijf.
Groene led knippert snel Update van het hoofdproces
Het hoofdproces van de omvormer wordt geactualiseerd.
Groene led brandt Terugleverbedrijf
De omvormer levert terug met een vermogen van meer dan 90%.
Groene led pulseert Terugleverbedrijf
De omvormer is met een dynamische vermogensindicatie via de
groene LED uitgerust. Afhankelijk van het vermogen knippert de
groene LED snel of langzaam. Desgewenst kun u de dynamische
vermogensweergave via de groene LED uitschakelen.
Groene led is uit De omvormer levert niet terug aan het openbare stroomnet.
Rode led brandt Gebeurtenis opgetreden
Als er een gebeurtenis optreedt, wordt bovendien op de gebruikers-
interface van de omvormer of op het communicatieproduct een con-
crete gebeurtenismelding en het bijbehorende gebeurtenisnummer
weergegeven.
Blauwe led knippert lang-
zaam gedurende ca. 1mi-
nuut
Communicatieverbinding wordt opgebouwd
De omvormer maakt verbinding met een lokaal netwerk of brengt
een directe verbinding via ethernet met een eindapparaat (bijv.
computer, tablet of smartphone) tot stand.
Blauwe led knippert snel ge-
durende circa 2minuten WPS actief
De WPS-functie is actief.
Blauwe led brandt Communicatie actief
Er is een actieve verbinding met een lokaal netwerk of er is een di-
recte verbinding via ethernet met een eindapparaat (bijv. computer,
tablet of smartphone).

5 Montage
SMA Solar Technology AG
Bedieningshandleiding STP3-6-3AV-40-BE-nl-12 19
5 Montage
5.1 Voorwaarden voor de montage
Eisen aan de montagelocatie:
WAARSCHUWING
Levensgevaar door vuur of explosie
Ondanks een zorgvuldige constructie kan er bij elektrische apparaten brand ontstaan.
• Monteer het product niet op plekken waar zich licht ontvlambare stoffen of brandbare
gassen bevinden.
• Monteer het product niet in explosiegevaarlijke omgevingen.
☐ De omvormer moet op een vaste ondergrond gemonteerd worden (bijv. beton of metselwerk).
Als het product op gipskarton of dergelijke materialen wordt gemonteerd, produceert deze
tijdens het bedrijf hoorbare vibraties die als storend kunnen worden ervaren.
☐ De montagelocatie mag niet voor kinderen toegankelijk zijn.
☐ De montagelocatie moet geschikt zijn voor het gewicht en de afmetingen van het product (zie
hoofdstuk13 "Technische gegevens", pagina95).
☐ De montagelocatie mag niet aan direct zonlicht blootgesteld zijn. Directe zoninstraling op het
product kan leiden tot een vroegtijdige veroudering van kunststof onderdelen aan de
buitenkant en te sterke verhitting. Als het product te heet wordt, wordt het vermogen
automatisch beperkt om oververhitting te voorkomen.
☐ De montagelocatie moet te allen tijde vrij en veilig toegankelijk zijn zonder dat hiervoor extra
hulpmiddelen (bijv. steigers of hefplatforms) nodig zijn. Anders zijn eventuele
onderhoudswerkzaamheden slechts in beperkte mate mogelijk.
☐ De klimatologische voorwaarden moeten aangehouden worden (zie hoofdstuk13,
pagina95).
☐ Om een optimale werking te garanderen moet de omgevingstemperatuur tussen -25°C en
+40°C liggen.
Toegestane en niet toegestane montageposities:
☐ Het product mag uitsluitend in een toegestane positie worden gemonteerd. Daardoor wordt
gegarandeerd dat er geen vocht in het product kan binnendringen.
☐ Het product moet zodanig worden gemonteerd dat u de ledsignalen gemakkelijk kunt aflezen.
15°
Afbeelding 3: Toegestane en niet toegestane montageposities

5 Montage SMA Solar Technology AG
BedieningshandleidingSTP3-6-3AV-40-BE-nl-1220
Afmetingen voor montage:
UP
90
120
150
30
172
298
470
121
9 x 18 Ø 9 9 x 18
315
435
9 x 18
107,5
126,5
93
156,5 156,5
217,5217,5
Afbeelding 4: Positie van de bevestigingspunten (afmetingen in mm)
Aanbevolen afstanden:
Wanneer de aanbevolen afstanden worden aangehouden, is voldoende warmteafvoer
gewaarborgd. Daardoor voorkomt u een vermindering van het vermogen door een te hoge
temperatuur.
☐ De aanbevolen afstanden tot muren, andere omvormers of voorwerpen moeten worden
aangehouden.
☐ Als meerdere omvormers in ruimtes met hoge omgevingstemperaturen worden gemonteerd,
moeten de afstanden tussen de omvormers worden vergroot en moet er voor voldoende
aanvoer van frisse lucht worden gezorgd.

5 Montage
SMA Solar Technology AG
Bedieningshandleiding STP3-6-3AV-40-BE-nl-12 21
210 270 210 100
430430430 450450450
450450450
430430430
150
Afbeelding 5: Aanbevolen afstanden (afmetingen in mm)
5.2 Omvormer monteren
Aanvullend vereist montagemateriaal (niet bij de levering inbegrepen):
☐ 3 schroeven, welke geschikt zijn voor de ondergrond en het gewicht van de omvormer
(diameter: minimaal 6mm)
☐ 3 onderlegringen die geschikt zijn voor de schroeven (buitendiameter: ten minste 18mm)
☐ Eventueel 3 pluggen, die geschikt zijn voor de ondergrond en de schroeven
VOORZICHTIG
Gevaar voor lichamelijk letsel door het gewicht van het product
Door verkeerd tillen en door het naar beneden vallen van het product tijdens transport of
ophangen of uithangen kan lichamelijk letsel ontstaan.
• Het product voorzichtig transporteren en optillen. Let daarbij op het gewicht van het
product.
• Draag bij alle werkzaamheden aan het product geschikte persoonlijke
beschermingsmiddelen.
Werkwijze:
1. VOORZICHTIG
Gevaar voor letsel door beschadigde leidingen
In de wand kunnen zich stroomleidingen of andere leidingen (bijv. voor gas of water)
bevinden.
• Controleer of er in de muur leidingen zijn geïnstalleerd die tijdens het boren kunnen
worden beschadigd.

5 Montage SMA Solar Technology AG
BedieningshandleidingSTP3-6-3AV-40-BE-nl-1222
2. Lijn de wandsteun horizontaal uit aan de wand en
markeer de positie van de boorgaten. Gebruik
daarbij ten minste één gat rechts- en linksboven en
het gat in het midden van de wandsteun. Tip:
gebruik bij montage aan een paal de gaten boven-
en onderaan in het midden van de wandsteun.
UP
3. Leg de wandsteun weg en boor de gemarkeerde gaten.
4. Steek afhankelijk van de ondergrond zo nodig de pluggen in de boorgaten.
5. Schroef de wandsteun horizontaal vast met de
schroeven en onderlegringen.
UP
6. Hang de omvormer in de wandsteun. Daarbij
moeten de beide geleidingen links en rechts op de
ribben op de achterzijde van de omvormer in de
passende groef rechts en links in de wandsteun
worden gehangen.
UP
7. Controleer of de omvormer stevig vastzit.
8. Bevestig de omvormer aan de wandsteun. Daarbij
aan beide zijden een schroef M5x12 in het
onderste schroefgat van de bevestigingsstip van de
omvormer plaatsen en met een torx-
schroevendraaier (TX25) vastdraaien
(aandraaimoment: 2,5Nm).

6 Elektrische aansluiting
SMA Solar Technology AG
Bedieningshandleiding STP3-6-3AV-40-BE-nl-12 23
6 Elektrische aansluiting
6.1 Overzicht van het aansluitpaneel
RS485
AB
+
−
+
−
AC
F
AC
B ED G
Afbeelding 6: Aansluitpanelen aan de onderkant van de omvormer
Positie Aanduiding
A 1 positieve en 1 negatieve DC-connector, ingang A
B 1 positieve en 1 negatieve DC-connector ingang B
C Bus met beschermkap voor RS485-communicatie-aansluiting
D Netwerkbus met beschermkap
E Bus met beschermkap voor de WLAN-antenne
F Bus voor de AC-aansluiting
G Aansluitpunt voor een extra aarding
6.2 AC-aansluiting
6.2.1 Voorwaarden voor de AC-aansluiting
Kabelvereisten:
☐ Buitendiameter: 8mm tot 21mm
☐ Aderdoorsnede: 1,5mm² tot 6mm²
☐ Striplengte: 12mm
☐ Ontmantellengte: 50mm
☐ De kabel moet voldoen aan de plaatselijke en landelijke voorschriften voor kabelafmetingen,
waaruit specifieke eisen aan de minimale aderdoorsnede kunnen voortvloeien. Grootheden
die invloed hebben op de kabelafmetingen zijn o.a. de nominale AC-stroom, het soort kabel,
de installatiewijze, de mate van opeenhoping, de omgevingstemperatuur en de beoogde
maximale kabelverliezen (zie voor het berekenen van de kabelverliezen de
configuratiesoftware "Sunny Design" vanaf versie 2.0 op www.SMA-Solar.com).

6 Elektrische aansluiting SMA Solar Technology AG
BedieningshandleidingSTP3-6-3AV-40-BE-nl-1224
Lastscheider en leidingbeveiliging:
LET OP
Beschadiging van de omvormer door gebruik van schroefzekeringen als
lastscheider
Schroefzekeringen (bijv. DIAZED-zekering of NEOZED-zekering) zijn geen lastscheiders.
• Gebruik geen schroefzekeringen als lastscheider.
• Gebruik een lastscheider of leidingbeveiligingsschakelaar als lastscheidingseenheid (zie de
technische informatie "Leidingbeveiligingsschakelaar" op www.SMA-Solar.com voor
informatie over en voorbeelden van de configuratie).
☐ Bij installaties met meerdere omvormers moet elke omvormer met een eigen
leidingbeveiligingsschakelaar worden beveiligd. Daarbij moet rekening worden gehouden met
de maximaal toegestane zekering (zie hoofdstuk13 "Technische gegevens", pagina95).
Hierdoor voorkomt u dat er na het loskoppelen restspanning op de betreffende kabel staat.
☐ Verbruikers die tussen de omvormer en de leidingbeveiligingsschakelaar worden geïnstalleerd,
moeten afzonderlijk worden beveiligd.
Aardlekbewaking:
☐ Als een externe aardlekbeveiliging is voorgeschreven, moet een aardlekbeveiliging
geïnstalleerd worden, die bij een lekstroom van 100mA of hoger wordt geactiveerd (zie de
technische informatie "Criteria voor de selectie van een aardlekbeveiliging" op www.SMA-
Solar.com voor informatie over de keuze van een aardlekbeveiliging).
☐ Stel de activeringsdrempel van de aardlekbeveiliging in de omvormer in op 30mA als een
aardlekbeveiliging met een activeringsdrempel van 30mA vereist is en wordt toegepast (zie
hoofdstuk8.16, pagina62).
Overspanningscategorie:
De omvormer kan in netwerken van overspanningscategorieIII of lager conform IEC60664-1
worden gebruikt. Dat betekent dat de omvormer permanent kan worden aangesloten op het
netaansluitpunt in een gebouw. Bij installaties met lange kabeltrajecten buiten zijn aanvullende
maatregelen vereist om de overspanningscategorieIV te reduceren tot overspanningscategorieIII
(zie technische informatie "Overspanningsbeveiliging" op www.SMA-Solar.com).
Aardleidingsbewaking:
De omvormer is uitgerust met een aardleidingsbewaking. Deze herkent als er geen aardleiding is
aangesloten en koppelt de omvormer in dat geval los van het openbare stroomnet. Afhankelijk van
de installatielocatie en netvorm kan het zinvol zijn de aardleidingsbewaking uit te schakelen. Dat is
bijv. nodig bij een IT-net als er geen nulleider beschikbaar is en u de omvormer tussen twee fases
wilt installeren. Neem contact op met uw netwerkexploitant of SMASolarTechnologyAG als u
hierover vragen hebt.
• De aardleidingsbewaking moet afhankelijk van de netvorm na de eerste inbedrijfstelling
worden gedeactiveerd (zie hoofdstuk8.15, pagina62).

6 Elektrische aansluiting
SMA Solar Technology AG
Bedieningshandleiding STP3-6-3AV-40-BE-nl-12 25
Veiligheid conform IEC62109 bij gedeactiveerde aardleidingsbewaking
Om bij geactiveerd aardleidingbewaking de veiligheid conform IEC62109 te waarborgen,
moet een extra aarding op de omvormer worden aangesloten.
• Een extra aarding aansluiten, die een doorsnede van minimaal 10mm² heeft (zie
hoofdstuk6.2.3, pagina26). Zo wordt voorkomen dat er contactstroom optreedt als de
aardleiding aan het buselement van de AC-stekker kapot gaat.
Aansluiting van een aanvullende aarding
In sommige landen is principieel een aanvullende aarding vereist. Neem in elk geval de ter
plaatse geldende voorschriften in acht.
• Wanneer een extra aarding nodig is, een extra aarding aansluiten, die een doorsnede
van minimaal 10mm² heeft (zie hoofdstuk6.2.3, pagina26). Zo wordt voorkomen dat
er contactstroom optreedt als de aardleiding aan het buselement van de AC-stekker
kapot gaat.
6.2.2 Omvormer op het openbare stroomnet aansluiten
Voorwaarden:
☐ De aansluitvoorwaarden van de netwerkexploitant moeten worden aangehouden.
☐ De netspanning moet binnen het toegestane bereik liggen. Het precieze werkbereik van de
omvormer is in de bedrijfsparameters vastgelegd.
Werkwijze:
1. Schakel de leidingbeveiligingsschakelaar uit en beveilig hem tegen herinschakelen.
2. Strip de mantel van de AC-kabel over 50mm.
3. Kort L1, L2, L3 en N elk 8mm in, zodanig dat PE 8mm langer is. Daardoor is gewaarborgd,
dat PE bij eventuele trekbelasting als laatste uit de schroefklem losraakt.
4. L1, L2, L3, N en PE 12mm strippen
5. Bij soepele litze de aders L1, L2, L3, N en PE van een adereindhuls voorzien.
6. De AC-connector voorbereiden en de aders op de AC-connector aansluiten (zie handleiding
van de AC-connector).
7. Zorg ervoor dat alle aders vast op de AC-connector zijn aangesloten.
8. De AC-stekker in de bus voor de AC-aansluiting
steken. Daarbij de AC-stekker zodanig uitlijnen, dat
de geleiding van de AC-bus op de omvormer in de
groef op het buselement van de AC-stekker valt.

6 Elektrische aansluiting SMA Solar Technology AG
BedieningshandleidingSTP3-6-3AV-40-BE-nl-1226
6.2.3 Extra aarding aansluiten
Als op de plaats van installatie een extra aarding of een potentiaalvereffening vereist is, kunt u een
extra aarding op de omvormer aansluiten. Zo wordt voorkomen dat er contactstroom optreedt als
de aardleiding op de AC-stekker kapot gaat. De benodigde ringkabelschoen en de schroef
worden meegeleverd met de omvormer.
Aanvullend vereist materiaal (niet bij de leveringsomvang inbegrepen):
☐ 1 aardleiding
Kabelvereiste:
Het gebruik van fijndradige leidingen
U kunt een stugge leiding of een flexibele, fijndradige leiding gebruiken.
• Als u gebruikmaakt van een fijndradige leiding moet deze met een ringkabelschoen
dubbel worden gekrompen. Zorg ervoor dat bij het trekken en buigen geen
ongeïsoleerde leiding zichtbaar is. Op die manier wordt voor voldoende trekontlasting
door de ringkabelschoen gezorgd.
☐ doorsnede van de aardleiding: maximaal 10mm²
Werkwijze:
1. Strip de aardleiding.
2. Het gestripte deel van de aardingskabel in de ringkabelschoen plaatsen en met een krimptang
krimpen.
3. De schroef M5x12 door het schroefgat in de
ringkabelschoen plaatsen en de ringkabelschoen
met de schroef op het aansluitpunt voor een extra
aarding met een torx-schroevendraaier (TX25)
vastschroeven (aandraaimoment: 2,5Nm).

6 Elektrische aansluiting
SMA Solar Technology AG
Bedieningshandleiding STP3-6-3AV-40-BE-nl-12 27
6.3 Netwerkkabel aansluiten
GEVAAR
Levensgevaar door elektrische schok bij overspanningen en ontbrekende
overspanningsbeveiliging
Als een overspanningsbeveiliging ontbreekt, kunnen overspanningen (bijv. door blikseminslag)
via de netwerkkabels of andere datakabels het gebouw in worden geleid en aan andere binnen
hetzelfde netwerk aangesloten apparaten worden doorgeleid. Het aanraken van
spanningvoerende onderdelen en kabels leidt tot de dood of tot levensgevaarlijk letsel als
gevolg van een elektrische schok.
• Zorg ervoor dat alle apparaten van het netwerk zijn geïntegreerd in de bestaande
overspanningsbeveiliging.
• Waarborg bij installatie van de netwerkkabel in buitenomstandigheden, dat bij de
overgang van de netwerkkabel van het product naar het buitengebied een passende
overspanningsbeveiliging aanwezig is.
• De ethernet-interface van de omvormer is geclassificeerd als "TNV-1" en biedt een
beveiliging tegen overspanningen tot 1,5kV.
Aanvullend vereist materiaal (niet bij de leveringsomvang inbegrepen):
☐ 1 netwerkkabel
Kabelvereisten:
Kabellengte en kabelkwaliteit zijn van invloed op de kwaliteit van het signaal. Neem de volgende
kabelvereisten in acht.
☐ kabeltype: 100BaseTx
☐ kabelcategorie: Cat5, Cat5e, Cat6, Cat6a of Cat7
☐ stekkertype: RJ45 van Cat5, Cat5e, Cat6 of Cat6a
☐ afscherming: SF/UTP, S/UTP, SF/FTP of S/FTP
☐ aantal aderparen en aderdoorsnede: ten minste 2 x 2 x 0,22mm²
☐ maximale kabellengte tussen 2 netwerkdeelnemers bij patchkabels: 50m
☐ maximale kabellengte tussen 2 netwerkdeelnemers bij installatiekabels: 100m
☐ UV-bestendig bij gebruik buiten
LET OP
Beschadiging van de omvormer door binnendringend vocht
Door het binnendringen van vocht kan de omvormer beschadigd raken of kan de functionaliteit
van de omvormer worden belemmerd.
• De netwerkkabel met de meegeleverde RJ45-beschermtule op de omvormer aansluiten.

6 Elektrische aansluiting SMA Solar Technology AG
BedieningshandleidingSTP3-6-3AV-40-BE-nl-1228
Werkwijze:
1. GEVAAR
Levensgevaar door elektrische schok
• Schakel de omvormer spanningsvrij (zie hoofdstuk9, pagina65).
2. De beschermkap van de netwerkbus afdraaien.
3. Kabeltule uit de schroefmof drukken.
4. Wartelmoer en schroefmof over de netwerkkabel
schuiven. Plaats daarbij de netwerkkabel in de
doorvoor inde kabeltule.
1
2
5. Druk de kabeltule in de schroefmof.
6. De netwerkstekker van de kabel in de netwerkbus
op de omvormer steken en de schroefmof op het
schroefdraad van de netwerkbus op de omvormer
draaien.
3
1
2
7. De wartelmoer op de schroefmof draaien.
1
2

6 Elektrische aansluiting
SMA Solar Technology AG
Bedieningshandleiding STP3-6-3AV-40-BE-nl-12 29
8. Wanneer u een directe verbinding wilt opbouwen, het andere uiteinde van de netwerkkabel
direct op het eindapparaat aansluiten.
9. Wanneer u de omvormer in een lokaal netwerk wilt integreren, het andere uiteinde van de
netwerkkabel op het lokale netwerk aansluiten (bijv. via een router).
6.4 RS485-apparaten aansluiten
Aanvullend vereist materiaal (niet bij de leveringsomvang inbegrepen):
☐ 1 communicatiekabel voor RS485-communicatie
☐ 1 M12-stekker, 4-polig
Signaaltoewijzing:
Bus Signaal TS4 Gateway aderkleur
4 3
1 2
1 GND -
2 +12V +
3 Data- B
4 Data+ A
Werkwijze:
1. GEVAAR
Levensgevaar door elektrische schok
• Schakel de omvormer spanningsvrij (zie hoofdstuk9, pagina65).
2. De M12-stekker voorbereiden en de RS485-kabel op de stekker aansluiten (zie handleiding
van de M12-stekker).
3. Zorg ervoor dat alle aders correct op de M12-stekker zijn aangesloten.
4. De beschermkap van de bus voor de RS485-
communicatie-aansluiting afdraaien.
RS485
5. De M12-stekker in de bus voor de RS485-
communicatie-aansluiting steken en vastdraaien.
Daarbij de stekker zodanig uitlijnen, dat de
geleiding van de bus op de omvormer in de groef
op de stekker valt.
RS485
1
2

6 Elektrische aansluiting SMA Solar Technology AG
BedieningshandleidingSTP3-6-3AV-40-BE-nl-1230
6.5 WLAN-antenne monteren
Voorwaarde:
☐ De meegeleverde WLAN-antenne moet worden gebruikt.
Werkwijze:
1. GEVAAR
Levensgevaar door elektrische schok
• Schakel de omvormer spanningsvrij (zie hoofdstuk9, pagina65).
2. De beschermkap van de bus op de omvormer afnemen.
3. De WLAN-antenne in de bus steken en vastdraaien
(draaimoment: 1Nm).
1
2
4. Door licht trekken aan de WLAN-antenne waarborgen, dat de WLAN-antenne vastzit.
6.6 DC-aansluiting
6.6.1 Voorwaarden voor de DC-aansluiting
Aansluitmogelijkheden:
De omvormer heeft 2 DC-ingangen, waarop tijdens normaal bedrijf ieder 1 string kan worden
aangesloten.

6 Elektrische aansluiting
SMA Solar Technology AG
Bedieningshandleiding STP3-6-3AV-40-BE-nl-12 31
U heeft de mogelijkheid om de DC-ingangen A en B parallel te gebruiken en zo meerdere strings
op de omvormer aan te sluiten.
RS485
AB
+
−
+
−
AC
+
AB
−
+
−
+_
+_
Afbeelding 7: Overzicht van de aansluiting bij normaal bedrijf
RS485
AB
+
−
+
−
AC
+
AB
−
+
−
+_+_+_
Afbeelding 8: Overzicht van de aansluiting bij parallelschakeling van de DC-ingangen A en B
Eisen aan de PV-panelen per ingang:
☐ Alle PV-panelen moeten van hetzelfde type zijn.
☐ Alle PV-panelen moeten dezelfde oriëntatie en helling hebben.
☐ Op de volgens de statistieken koudste dag mag de nullastspanning van de PV-generator nooit
groter zijn dan de maximale ingangsspanning van de omvormer.

6 Elektrische aansluiting SMA Solar Technology AG
BedieningshandleidingSTP3-6-3AV-40-BE-nl-1232
☐ De maximale ingangsstroom per string moet worden aangehouden en mag niet hoger zijn
dan de doorgangsstroom van de DC-connectoren (zie hoofdstuk13 "Technische gegevens",
pagina95).
☐ De grenswaarden voor de ingangsspanning en de ingangsstroom van de omvormer moeten
worden aangehouden (zie hoofdstuk13 "Technische gegevens", pagina95).
☐ De positieve aansluitkabels van de PV-panelen moeten voorzien zijn van de positieve DC-
connectoren (zie hoofdstuk6.6.2, pagina32).
☐ De negatieve aansluitkabels van de PV-panelen moeten voorzien zijn van de negatieve DC-
connectoren (zie hoofdstuk6.6.2, pagina32).
Gebruik van Y-adapters voor parallelschakeling van strings
De Y-adapters mogen niet worden gebruikt om de DC-stroomkring te onderbreken.
• De Y-adapters mogen niet in de directe nabijheid van de omvormer zichtbaar of vrij
toegankelijk zijn.
• Als u de DC-stroomkring wilt onderbreken, schakel dan de omvormer altijd spanningsvrij,
zoals beschreven in dit document (zie hoofdstuk9, pagina65).
6.6.2 DC-connectoren confectioneren
Voor de aansluiting op de omvormer moeten alle aansluitkabels van de PV-panelen voorzien zijn
van de meegeleverde DC-connectoren. Confectioneer de DC-connectoren zoals hieronder
beschreven. Let daarbij op de juiste polariteit. De DC-connectoren zijn gekenmerkt met "+" en "-".
Afbeelding 9: Negatieve (A) en positieve (B) DC-connector
Kabelvereisten:
☐ kabeltype: PV1-F, UL-ZKLA, USE2
☐ buitendiameter: 5mm tot 8mm
☐ leidingdoorsnede: 2,5mm²tot6mm²
☐ aantal afzonderlijke aders: ten minste 7
☐ nominale spanning: minimaal 1000V
☐ Gebruik van adereindhulzen is niet toegestaan.

6 Elektrische aansluiting
SMA Solar Technology AG
Bedieningshandleiding STP3-6-3AV-40-BE-nl-12 33
GEVAAR
Levensgevaar door hoge spanningen op de DC-leidingen
De PV-generator genereert bij zonlicht gevaarlijke gelijkspanning die op de DC-leidingen staat.
Aanraken van de DC-leidingen kan levensgevaarlijke elektrische schokken veroorzaken.
• Controleer of de omvormer spanningsvrij geschakeld is.
• Raak geen blootliggende kabeluiteinden aan.
• Raak de DC-leidingen niet aan.
LET OP
Onherstelbare schade aan de omvormer door te hoge spanning
Als de nullastspanning van de PV-panelen de maximale ingangsspanning van de omvormer
overschrijdt, kan de omvormer door overspanning onherstelbaar beschadigd raken.
• Sluit geen PV-strings op de omvormer aan en controleer de configuratie van de PV-installatie
als de nullastspanning van de PV-panelen de maximale ingangsspanning van de omvormer
overschrijdt.
Werkwijze:
1. Strip de kabel over 12mm.
2. Steek de gestripte kabel tot aan de aanslag in de
DC-connector. Zorg ervoor dat de gestripte kabel
en de DC-connector dezelfde polariteit hebben.
+
3. Druk de klembeugel naar beneden tot deze
hoorbaar vergrendelt.
+

6 Elektrische aansluiting SMA Solar Technology AG
BedieningshandleidingSTP3-6-3AV-40-BE-nl-1234
☑ De draad is in de kamer van de klembeugel te
zien.
+
✖ De draad is niet in de kamer te zien?
De kabel is niet correct aangebracht.
• Maak de klembeugel los. Haak hiervoor
een schroevendraaier (bladbreedte:
3,5mm) in de klembeugel en wrik de
klembeugel open.
2
+
1
• Verwijder de kabel en begin opnieuw bij stap 2.
4. Schuif de wartelmoer naar de schroefdraad en
draai hem vast (koppel: 2Nm).
+
1
2
6.6.3 PV-generator aansluiten
LET OP
Onherstelbare schade aan de omvormer door te hoge spanning
Als de nullastspanning van de PV-panelen de maximale ingangsspanning van de omvormer
overschrijdt, kan de omvormer door overspanning onherstelbaar beschadigd raken.
• Sluit geen PV-strings op de omvormer aan en controleer de configuratie van de PV-installatie
als de nullastspanning van de PV-panelen de maximale ingangsspanning van de omvormer
overschrijdt.

6 Elektrische aansluiting
SMA Solar Technology AG
Bedieningshandleiding STP3-6-3AV-40-BE-nl-12 35
LET OP
Onherstelbare schade aan het meettoestel door overspanning
• Gebruik alleen meettoestellen met een DC-ingangsspanningsbereik tot minimaal 1000V of
hoger.
LET OP
Beschadiging van DC-connectoren door gebruik van contactreinigers of
andere reinigingsmiddelen
In sommige contactreinigers of andere reinigingsmiddelen zijn stoffen aanwezig die het kunststof
van de DC-connector aantasten.
• Gebruik geen contactreinigers of andere reinigingsmiddelen voor de DC-connectoren.
LET OP
Beschadiging van de omvormer door een aardlek aan de DC-zijde tijdens
bedrijf
Vanwege de transformatorloze topologie van het product kan het optreden van aardlekken aan
de DC-zijde tijdens bedrijf onherstelbare schade veroorzaken. Schade aan het product door een
verkeerde of beschadigde DC-installatie wordt niet door de garantie gedekt. Het product is van
een beveiligingsinrichting voorzien, die uitsluitend tijdens het starten controleert, of een aardlek
aanwezig is. Tijdens bedrijf is het product niet beveiligd.
• Waarborgt, dat de DC-installatie correct is uitgevoerd en er geen aardlek tijdens bedrijf
optreedt.
Werkwijze:
1. Zorg ervoor dat de leidingbeveiligingsschakelaar uitgeschakeld en tegen herinschakelen
beveiligd is.
2. Als er een externe DC-lastscheider aanwezig is, schakel deze dan vrij.
3. Zet de DC-lastscheider van de omvormer in de
stand O.
4. Meet de spanning van de PV-generator. Controleer daarbij of de maximale ingangsspanning
van de omvormer wordt aangehouden en er geen aardlek binnen de PV-generator aanwezig
is.

6 Elektrische aansluiting SMA Solar Technology AG
BedieningshandleidingSTP3-6-3AV-40-BE-nl-1236
5. Controleer of de DC-connectoren de juiste polariteit hebben.
Als de DC-connector verbonden is met een DC-kabel met verkeerde polariteit, dan moet de
DC-connector opnieuw worden geconfectioneerd. Daarbij moet de DC-kabel altijd dezelfde
polariteit hebben als de DC-connector.
6. Zorg ervoor dat de nullastspanning van de PV-generator niet de maximale ingangsspanning
van de omvormer overschrijdt.
7. Sluit de geconfectioneerde DC-connectoren aan op
de omvormer.
+
+
_
☑ De DC-connectoren klikken hoorbaar vast.
8. Controleer of alle DC-connectoren goed vastzitten.
9. LET OP
Beschadiging van het product door zand, stof en vocht bij niet afgesloten
DC-ingangen
Het product is alleen dicht als alle DC-ingangen die niet worden gebruikt met DC-
connectoren en afdichtpluggen zijn afgesloten. Door het binnendringen van zand, stof en
vocht kan het product beschadigd raken en kan de functionaliteit worden belemmerd.
• Sluit alle DC-ingangen die niet worden gebruikt met de DC-connectoren en
afdichtpluggen af zoals hierna wordt beschreven. Steek de afdichtpluggen daarbij niet
rechtstreeks in de DC-ingangen van de omvormer.
10. Druk de klembeugel bij de niet benodigde DC-connectoren naar beneden en schuif de
wartelmoer naar de schroefdraad
11. Steek de afdichtpluggen in de DC-connector.
+
12. Steek de DC-connectoren met afdichtpluggen in de
bijbehorende DC-ingangen op de omvormer.
+
+
_
☑ De DC-connectoren klikken hoorbaar vast.
13. Controleer of de DC-connectoren met afdichtpluggen stevig vastzitten.

6 Elektrische aansluiting
SMA Solar Technology AG
Bedieningshandleiding STP3-6-3AV-40-BE-nl-12 37
6.6.4 DC-connectoren demonteren
Ga als volgt te werk om de DC-connectoren te demonteren (bijv. bij verkeerde bedrading).
Werkwijze:
GEVAAR
Levensgevaar door elektrische schok bij aanraken van blootgelegde DC-
aders of DC-connectorcontacten bij beschadigde of losgeraakte DC-
connectoren
Door verkeerd ontgrendelen en lostrekken van de DC-connector kunnen de DC-connectoren
breken en beschadigd raken, van de DC-kabels loskomen of niet meer correct zijn aangesloten.
Daardoor kunnen de DC-aders of DC-connectorcontacten bloot komen te liggen. Het aanraken
van spanningvoerende DC-aders of DC-connectorcontacten leidt tot de dood of tot ernstig letsel
als gevolg van een elektrische schok.
• Draag bij werkzaamheden aan de DC-connectoren geïsoleerde handschoenen en gebruik
geïsoleerd gereedschap.
• Waarborg, dat de DC-connectoren in optimale conditie zijn en geen DC-aders of DC-
connectorcontacten bloot liggen.
• Ontgrendel de DC-connectoren voorzichtig en trek deze los zoals hierna is beschreven.
1. Ontgrendel de DC-connectoren en trek ze eruit.
Steek hiervoor een platte schroevendraaier of een
speciale gebogen veerklemopener
(bladbreedte:3,5mm) in één van de gleuven aan
de zijkant en trek de DC-connectoren eruit. Daarbij
de DC-connector niet opkrikken maar het
gereedschap alleen voor het losmaken van de
vergrendeling in één van de gleuven aan de zijkant
steken en niet aan de kabel trekken.
2
1
2. Draai de wartelmoer van de DC-connector los.
+
3. Ontgrendel de DC-connector. Haak daarvoor een
platte schroevendraaier in de borging aan de
zijkant en til de borging op (breedte: 3,5mm).
+
2
3
1

6 Elektrische aansluiting SMA Solar Technology AG
BedieningshandleidingSTP3-6-3AV-40-BE-nl-1238
4. Haal de DC-connector voorzichtig uit elkaar.
5. Maak de klembeugel los. Haak hiervoor een platte
schroevendraaier (bladbreedte: 3,5mm) in de
klembeugel en wrik de klembeugel open.
2
+
1
6. Verwijder de kabel.

7 Inbedrijfstelling
SMA Solar Technology AG
Bedieningshandleiding STP3-6-3AV-40-BE-nl-12 39
7 Inbedrijfstelling
7.1 Werkwijze bij de inbedrijfstelling
Dit hoofdstuk beschrijft de werkwijze bij de inbedrijfstelling en geeft een overzicht van de stappen
die u in de aangegeven volgorde moet uitvoeren.
Werkwijze Zie
1. Stel de omvormer in bedrijf. hoofdstuk7.2, pagina39
2. Verbinding maken met gebruikersinterface van de omvor-
mer. Daarvoor staan verschillende verbindingsmogelijkhe-
den ter beschikking:
• directe verbinding via WLAN
• directe verbinding via ethernet
• verbinding via WLAN met lokaal netwerk
• verbinding via ethernet in lokaal netwerk
hoofdstuk8.1, pagina45
3. Bij gebruikersinterface aanmelden. hoofdstuk8.2, pagina49
4. Selecteer een optie voor configuratie van de omvormer.
Let er daarbij op, dat voor het veranderen van netrelevan-
te parameters na afloop van de eerste 10terugleveruren
of na het afsluiten van de installatiewizard de
SMAGridGuard-code aanwezig moet zijn (zie "Bestelfor-
mulier voor de SMAGridGuard-code" onder www.SMA-
Solar.com).
hoofdstuk7.3, pagina41
5. Controleer of de landspecifieke gegevensrecord correct is
ingesteld. hoofdstuk8.11, pagi-
na59
6. Voor installaties in Italië of Dubai: de zelftest starten. hoofdstuk7.4, pagina44
7. Voer indien nodig verdere instellingen van de omvormer
uit. hoofdstuk8, pagina45
7.2 De omvormer in bedrijf stellen
Voorwaarden:
☐ De AC-leidingbeveiligingsschakelaar moet correct geconfigureerd en geïnstalleerd zijn.
☐ De omvormer moet correct gemonteerd zijn.
☐ Alle kabels moeten correct aangesloten zijn.
Werkwijze:
1. Schakel de AC-leidingbeveiligingsschakelaar in.

7 Inbedrijfstelling SMA Solar Technology AG
BedieningshandleidingSTP3-6-3AV-40-BE-nl-1240
2. Stel de DC-lastscheider van de omvormer in op de
stand I.
☑ Alle 3 leds gaan branden. De startfase begint.
☑ Na circa 90seconden gaan alle 3 leds weer uit.
☑ De groene led begint te knipperen en wanneer de omvormer via Speedwire is verbonden,
begint bovendien de blauwe led te knipperen.
✖ De groene led knippert nog steeds?
Er is nog niet voldaan aan de inschakelvoorwaarden voor het terugleverbedrijf.
• Zodra aan de voorwaarden voor het terugleverbedrijf is voldaan, begint de omvormer
met het terugleverbedrijf en afhankelijk van het beschikbare vermogen brandt de groene
led constant of knippert.
✖ De rode led brandt?
Er is een fout opgetreden.
• Los het probleem op (zie hoofdstuk11, pagina68).

7 Inbedrijfstelling
SMA Solar Technology AG
Bedieningshandleiding STP3-6-3AV-40-BE-nl-12 41
7.3 Kies een configuratieoptie
Nadat u zich als installateur op de gebruikersinterface heeft aangemeld, opent de pagina
Omvormer configureren.
A
E
B
DC
Afbeelding 10: Opbouw van de pagina Omvormers configureren
Positie Aanduiding Betekenis
A Informatie over de appara-
ten Geeft de volgende informatie:
• Apparaatnaam
• Serienummer van de omvormer
• Firmware-versie van de omvormer
B Gebruikersinformatie Geeft korte informatie over de genoemde configura-
tie-opties
C Configuratie overslaan Biedt de mogelijkheid, de configuratie van de omvor-
mer over te slaan en direct naar de gebruikersinterfa-
ce te gaan (niet aanbevolen)
D Selectievakje Biedt de keuze, dat de getoonde pagina bij opnieuw
oproepen van de gebruikersinterface niet meer wordt
getoond.
E Configuratie-opties Biedt de keuze van de verschillende configuratie-op-
ties

7 Inbedrijfstelling SMA Solar Technology AG
BedieningshandleidingSTP3-6-3AV-40-BE-nl-1242
Werkwijze:
Op de pagina Omvormer configureren hebt u keuze uit verschillende configuratieopties. Kies
één van de opties en ga voor de gekozen optie te werk zoals hierna wordt beschreven.
SMASolarTechnologyAG adviseert de configuratie met installatiewizard uit te voeren. Daardoor
waarborgt u, dat alle relevante parameters voor het optimale bedrijf van de omvormer worden
ingesteld.
• Configuratie uit bestand overnemen
• Configuratie met installatiewizard (aanbevolen)
• Handmatige configuratie
Instellingen overnemen
Het opslaan van de uitgevoerde instellingen wordt door een zandlopersymbool op de
gebruikersinterface weergegeven. De gegevens worden bij voldoende DC-spanning direct
aan de omvormer overgedragen en overgenomen. Wanneer de DC-spanning te laag is (bijv.
's avonds) worden de instellingen weliswaar opgeslagen, maar deze kunnen niet direct aan
de omvormer worden overgedragen en door de omvormer worden overgenomen. Zolang de
omvormer de instellingen nog niet heeft ontvangen en overgenomen, wordt op de
gebruikersinterface nog het zandlopersymbool getoond. De instellingen worden
overgenomen, wanneer voldoende DC-spanning actief is en de omvormer opnieuw start.
Zodra het zandlopersymbool op de gebruikersinterface verschijnt, worden de instellingen
opgeslagen. De instellingen gaan niet verloren. U kunt zich van de gebruikersinterface
afmelden en de installatie verlaten.
Configuratie uit bestand overnemen
U kunt de configuratie van de omvormer overnemen uit een bestand. Daarvoor moet een
omvormerconfiguratie opgeslagen in een bestand aanwezig zijn.
Werkwijze:
1. Configuratie-optie Configuratie uit bestand overnemen kiezen.
2. [Doorzoeken...] kiezen en gewenste bestand kiezen.
3. [Bestand importeren] kiezen.

7 Inbedrijfstelling
SMA Solar Technology AG
Bedieningshandleiding STP3-6-3AV-40-BE-nl-12 43
Configuratie met installatiewizard (aanbevolen)
A
CB
Afbeelding 11: Opbouw van de installatiewizard (voorbeeld)
Positie Aanduiding Betekenis
A Configuratiestappen Overzicht van de stappen van de installatiewizard. Het
aantal stappen is afhankelijk van het type apparaat en de
extra ingebouwde modules. De stap waarin u zich mo-
menteel bevindt is blauw gemarkeerd.
B Gebruikersgegevens Informatie over de actuele configuratiestap en over de in-
stelmogelijkheden van de configuratiestap.
C Configuratieveld In dit veld kunt u de instellingen uitvoeren.
Werkwijze:
1. Configuratie-optie Configuratie met installatiewizard kiezen.
☑ De installatiewizard wordt geopend.
2. De stappen van de installatiewizard volgen en de instellingen passend voor uw installatie
overnemen.
3. Voor elke uitgevoerde instelling in een stap [Opslaan en verder] kiezen.
☑ In de laatste stap worden alle uitgevoerde instellingen in een samenvatting weergegeven.
4. Om de instellingen in een bestand op te slaan, [Samenvatting exporteren] kiezen en het
bestand op uw computer of tablet of smartphone opslaan.
5. Om uitgevoerde instellingen te corrigeren [Terug] kiezen, naar de gewenste stap navigeren,
instellingen corrigeren en [Opslaan en verder] kiezen.
6. Wanneer alle instellingen correct zijn, in de samenvatting [Verder] kiezen.
☑ De startpagina van de gebruikersinterface wordt geopend.
Handmatige configuratie
U kunt de omvormer handmatig configureren, door de gewenste parameters in te stellen.

7 Inbedrijfstelling SMA Solar Technology AG
BedieningshandleidingSTP3-6-3AV-40-BE-nl-1244
Werkwijze:
1. Configuratie-optie Handmatige configuratie kiezen.
☑ Het menu Apparaatparameters op de gebruikersinterface opent en alle aanwezige
parametergroepen van de omvormer worden getoond.
2. Kies [Parameters bewerken].
3. Kies de gewenste parametergroep.
☑ Alle aanwezige parameters van de parametergroep worden getoond.
4. Gewenste parameter instellen.
5. Kies [Alles opslaan].
☑ De parameters van de omvormer zijn ingesteld.
7.4 Zelftest starten (voor Italië en Dubai)
De zelftest is alleen vereist bij omvormers die in Italië en Dubai in bedrijf worden gesteld. Volgens
de Italiaanse norm CEI 0-21 en de DEWA (Dubai Electricity and Water Authority) moeten alle
omvormers die stroom terugleveren aan het openbare stroomnet een zelftestfunctie hebben. Tijdens
de zelftest controleert de omvormer achtereenvolgens de reactietijden voor overspanning,
onderspanning, maximale frequentie en minimale frequentie.
De zelftest verandert de bovenste en onderste uitschakelgrenswaarde voor iedere
beveiligingsfunctie lineair voor de frequentie- en spanningsbewaking. Zodra de meetwaarde de
toegestane uitschakelgrens overschrijdt, koppelt de omvormer zich van het openbare stroomnet los.
Op die manier stelt de omvormer de reactietijd vast en controleert hij zichzelf.
Zodra de zelftest beëindigd is, schakelt de omvormer automatisch terug naar de teruglevermodus,
stelt hij de oorspronkelijke uitschakelvoorwaarden weer in en maakt hij weer verbinding met het
openbare stroomnet. De test duurt circa 3minuten.
Voorwaarden:
☐ De landspecifieke gegevensrecord van de omvormer moet zijn ingesteld op CEI 0-21 intern
of DEWA2016.
Werkwijze:
1. Selecteer het menu Apparaatconfiguratie.
2. Kies [Instellingen].
3. Kies in het volgende contextmenu [Zelftest starten].
4. Volg de instructies in het dialoogvenster en sla het zelftestverslag desgewenst op.

8 Bediening
SMA Solar Technology AG
Bedieningshandleiding STP3-6-3AV-40-BE-nl-12 45
8 Bediening
8.1 Opbouw van een verbinding met de
gebruikersinterface
8.1.1 Directe verbinding via ethernet maken
Voorwaarden:
☐ Het product moet in bedrijf zijn gesteld.
☐ Er moet een eindapparaat (bijv. computer) met ethernet-interface beschikbaar zijn.
☐ Het product moet direct met het eindapparaat zijn verbonden.
☐ Er moet een van de volgende internetbrowsers in de meest actuele versie op het eindapparaat
zijn geïnstalleerd: Chrome, Edge, Firefox, Internet Explorer of Safari.
☐ Voor de wijziging van netgerelateerde instellingen na afloop van de eerste 10 uren of na
afronding van de installatie-wizard moet de SMAGridGuard-code van de installateur
beschikbaar zijn (zie "Application for SMAGridGuard Code" op www.SMA-Solar.com).
Werkwijze:
1. Internetbrowser van uw apparaat openen en in de adresregel het IP-adres 169.254.12.3
invoeren en op de enter-toets drukken.
2. Internetbrowser met beveiligingsprobleem
Nadat het IP-adres door indrukken van de enter-toets is bevestigd, kan een melding
optreden, die erop wijst, dat de verbinding met de gebruikersinterface van de omvormer
niet veilig is. SMASolarTechnologyAG garandeert, dat het oproepen van de
gebruikersinterface veilig is.
• Laden van de gebruikersinterface voortzetten.
☑ De aanmeldpagina van de gebruikersinterface wordt geopend.
8.1.2 Directe verbinding via WLAN maken
Voorwaarden:
☐ Het product moet in bedrijf zijn gesteld.
☐ Er moet een eindapparaat (bijvoorbeeld computer, tablet of smartphone) aanwezig zijn.
☐ Er moet een van de volgende internetbrowsers in de meest actuele versie op het eindapparaat
zijn geïnstalleerd: Chrome, Edge, Firefox, Internet Explorer of Safari.
☐ JavaScript moet ingeschakeld zijn in de internetbrowser van het eindapparaat.
☐ Voor de wijziging van netgerelateerde instellingen na afloop van de eerste 10 uren of na
afronding van de installatie-wizard moet de SMAGridGuard-code van de installateur
beschikbaar zijn (zie "Application for SMAGridGuard Code" op www.SMA-Solar.com).

8 Bediening SMA Solar Technology AG
BedieningshandleidingSTP3-6-3AV-40-BE-nl-1246
SSID, IP-adres en benodigde wachtwoorden
• SSID binnen WLAN: SMA[serienummer] (bijv. SMA0123456789)
• Standaard-WLAN-wachtwoord (bruikbaar tot de afronding van de configuratie met
behulp van de installatie-wizard of voor afloop van de eerste 10terugleveruren):
SMA12345
• Apparaatspecifiek WLAN-wachtwoord (te gebruiken na de eerste configuratie en na
afloop van de eerste 10terugleveruren): zie WPA2-PSK op het typeplaatje van de
omvormer of op de achterkant van de meegeleverde handleiding
• Standaard IP-adres voor directe verbinding via WLAN buiten een lokaal netwerk:
192.168.12.3
Import en export van bestanden bij eindapparaten met iOS-
besturingssysteem niet mogelijk
Bij mobiele eindapparaten met iOS-besturingssysteem is uit technische overwegingen het
importeren en exporteren van bestanden (bijv. het importeren van een omvormerconfiguratie,
het opslaan van de actuele omvormerconfiguratie of de export van gebeurtenissen) niet
mogelijk.
• Voor het importeren en exporteren van bestanden een eindapparaat zonder iOS-
besturingssysteem gebruiken.
De procedure kan afhankelijk van het eindapparaat verschillend zijn. Wanneer de beschreven
procedure niet voor uw eindapparaat van toepassing is, maakt u de directe verbinding via WLAN
zoals in de handleiding van uw eindapparaat staat beschreven.
Werkwijze:
1. Als uw eindapparaat over een WPS-functie beschikt:
• Activeer de WPS-functie op de omvormer. Tik daarvoor 2 keer direct na elkaar op de
behuizingsdeksel van de omvormer.
☑ De blauwe led knippert snel gedurende circa 2minuten. De WPS-functie is
gedurende deze tijd actief.
• Activeer de WPS-functie op uw eindapparaat.
☑ De verbinding met uw eindapparaat wordt automatisch tot stand gebracht. De
opbouw van de verbinding kan tot 20seconden duren.
2. Als uw eindapparaat niet over een WPS-functie beschikt:
• Zoek met uw eindapparaat naar WLAN-netwerken.
• In de lijst met gevonden WLAN-netwerken de SSID van de omvormer
SMA[serienummer] kiezen.

8 Bediening
SMA Solar Technology AG
Bedieningshandleiding STP3-6-3AV-40-BE-nl-12 49
☐ Er moet een van de volgende internetbrowsers in de meest actuele versie op het eindapparaat
zijn geïnstalleerd: Chrome, Edge, Firefox, Internet Explorer of Safari.
☐ Voor de wijziging van netgerelateerde instellingen na afloop van de eerste 10 uren of na
afronding van de installatie-wizard moet de SMAGridGuard-code van de installateur
beschikbaar zijn (zie "Application for SMAGridGuard Code" op www.SMA-Solar.com).
Import en export van bestanden bij eindapparaten met iOS-
besturingssysteem niet mogelijk
Bij mobiele eindapparaten met iOS-besturingssysteem is uit technische overwegingen het
importeren en exporteren van bestanden (bijv. het importeren van een omvormerconfiguratie,
het opslaan van de actuele omvormerconfiguratie of de export van gebeurtenissen) niet
mogelijk.
• Voor het importeren en exporteren van bestanden een eindapparaat zonder iOS-
besturingssysteem gebruiken.
Werkwijze:
1. In de adresregel van de internetbrowser het IP-adres van de omvormer invoeren.
2. Internetbrowser met beveiligingsprobleem
Nadat het IP-adres door indrukken van de enter-toets is bevestigd, kan een melding
optreden, die erop wijst, dat de verbinding met de gebruikersinterface van de omvormer
niet veilig is. SMASolarTechnologyAG garandeert, dat het oproepen van de
gebruikersinterface veilig is.
• Laden van de gebruikersinterface voortzetten.
☑ De aanmeldpagina van de gebruikersinterface wordt geopend.
8.2 Bij de gebruikersinterface aan- en afmelden
Nadat een verbinding met de gebruikersinterface van de omvormer is opgebouwd, wordt de
aanmeldpagina geopend. Meld uzelf aan bij de gebruikersinterface zoals hierna wordt
beschreven.
Gebruik van cookies
Om de gebruikersinterface juist te kunnen weergeven zijn cookies noodzakelijk. De cookies
zijn nodig voor comfortabel werken. Door gebruik te maken van de gebruikersinterface, gaat
u akkoord met het gebruik van cookies.

8 Bediening
SMA Solar Technology AG
Bedieningshandleiding STP3-6-3AV-40-BE-nl-12 51
8.3 Opbouw van de startpagina van de
gebruikersinterface
C
B
E
F
D
A
Afbeelding 12: Opbouw van de startpagina van de gebruikersinterface (voorbeeld)

8 Bediening SMA Solar Technology AG
BedieningshandleidingSTP3-6-3AV-40-BE-nl-1252
Positie Aanduiding Betekenis
A Menu Biedt de volgende functies:
•home
Opent de startpagina van de gebruikersinterface
•Momentane waarden
Actuele meetwaarden van de omvormer
•Apparaatparameters
Hier kunnen de verschillende bedrijfsparameters van de omvormer
afhankelijk van de gebruikersgroep worden bekeken en
geconfigureerd.
•Gebeurtenissen
Hier worden gebeurtenissen weergegeven die in de geselecteerde
periode zijn opgetreden. De gebeurtenissen zijn verdeeld in de
categorieën Informatie, Waarschuwing en Fout. Actueel
bestaande gebeurtenissen van het type Fout en Waarschuwing
worden bovendien in Viewlet Apparaatstatus getoond. Daarbij
wordt telkens alleen de gebeurtenis met de hoogste prioriteit
weergegeven. Als er bijvoorbeeld tegelijkertijd een waarschuwing
en een fout optreden, wordt alleen de fout weergegeven.
•Apparaatconfiguratie
Hier kunnen verschillende instellingen voor de omvormer worden
uitgevoerd. Daarbij is de keuze afhankelijk van de aangemelde
gebruikersgroep en het besturingssysteem van het apparaat
waarmee de gebruikersinterface is opgeroepen.
•Gegevens
Op deze pagina vindt u alle gegevens die in het interne geheugen
van de omvormer of op een extern geheugenmedium zijn
opgeslagen.
B Gebruikersin-
stellingen Biedt afhankelijk van de aangemelde gebruikersgroep de volgende func-
ties:
• Installatiewizard starten
• SMA Grid Guard-aanmelding
• Afmelden
C Help Biedt de volgende functies:
• Informatie m.b.t. gebruikte open source-licenties weergeven
• Link naar internetpagina van SMASolarTechnologyAG

8 Bediening
SMA Solar Technology AG
Bedieningshandleiding STP3-6-3AV-40-BE-nl-12 53
Positie Aanduiding Betekenis
D Statusbalk Geeft de volgende gegevens weer:
• Serienummer van de omvormer
• Firmware-versie van de omvormer
• IP-adres van de omvormer in het lokale netwerk en/of IP-adres van
de omvormer bij WLAN-verbinding
• Bij WLAN-verbinding: signaalsterkte van de WLAN-verbinding
• aangemelde gebruikersgroep
• datum en apparaattijd van de omvormer
E Actueel ver-
mogen en ac-
tueel verbruik
Verloop van het PV-vermogen en het verbruikte vermogen van het huis-
houden binnen de geselecteerde periode. Het verbruikte vermogen
wordt alleen weergegeven als er een energiemeter binnen de installatie
is geïnstalleerd.
F Statusindica-
tie De verschillende bereiken geven informatie over de actuele status van de
PV-installatie.
•Apparaatstatus
Laat zien of de omvormer momenteel zonder problemen werkt of
dat er een fout of waarschuwing is opgetreden.
•Actueel vermogen
Laat het momenteel door de omvormer gegenereerde vermogen
zien.
•Actueel verbruik
Laat het actuele verbruik van het huishouden zien, als er een
energiemeter binnen de installatie is geïnstalleerd.
•Opbrengst
Laat de energieopbrengst van de omvormer zien.
•Verbruik
Laat het energieverbruik van het huishouden zien, als er een
energiemeter binnen de installatie is geïnstalleerd.
•Terugleverbeheer
Laat zien of de omvormer momenteel het werkelijk vermogen
begrenst.
8.4 Smart Inverter Screen activeren
Met het Smart Inverter Screen worden de belangrijkste gegevens van de omvormer al op de
aanmeldpagina van de gebruikersinterface getoond. U kunt het Smart Inverter Screen activeren,
zoals hierna wordt beschreven.
Werkwijze:
1. De gebruikersinterface oproepen (zie hoofdstuk8.1, pagina45).

8 Bediening SMA Solar Technology AG
BedieningshandleidingSTP3-6-3AV-40-BE-nl-1254
2. Meld u aan als Installateur of Gebruiker.
3. Op de startpagina van de gebruikersinterface het menu Gebruikersinstellingen kiezen (zie
hoofdstuk8.3, pagina51).
4. [Smart Inverter Screen] kiezen.
☑ Het Smart Inverter Screen is geactiveerd.
8.5 Installatiewizard starten
De installatiewizard leidt u stap voor stap door de eerste configuratie van de omvormer.
Opbouw van de installatiewizard:
A
CB
Afbeelding 13: Opbouw van de installatiewizard (voorbeeld)
Positie Aanduiding Betekenis
A Configuratiestappen Overzicht van de stappen van de installatiewizard. Het
aantal stappen is afhankelijk van het type apparaat en de
extra ingebouwde modules. De stap waarin u zich mo-
menteel bevindt is blauw gemarkeerd.
B Gebruikersgegevens Informatie over de actuele configuratiestap en over de in-
stelmogelijkheden van de configuratiestap.
C Configuratieveld In dit veld kunt u de instellingen uitvoeren.
Voorwaarde:
☐ Voor wijziging van de netgerelateerde parameters moet bij de configuratie na afloop van de
eerste 10terugleveruren of na afronding van de installatie-wizard de SMAGridGuard-code
beschikbaar zijn (zie "Application for SMAGridGuard Code" onder www.SMA-Solar.com).
Werkwijze:
1. De gebruikersinterface oproepen (zie hoofdstuk8.1, pagina45).

8 Bediening SMA Solar Technology AG
BedieningshandleidingSTP3-6-3AV-40-BE-nl-1256
Inschakelen van de WLAN-functie alleen nog mogelijk via
ethernetverbinding
Als u de WLAN-functie zowel voor de directe WLAN-verbinding alsook voor de WLAN-
verbinding binnen het lokale netwerk uitschakelt, is de toegang tot de gebruikersinterface van
de omvormer en dus ook het opnieuw activeren van de WLAN-interface alleen nog mogelijk
via een ethernetverbinding.
Het principe voor het wijzigen van bedrijfsparameters wordt in een ander hoofdstuk beschreven
(zie hoofdstuk8.10 "Bedrijfsparameters wijzigen", pagina57).
WLAN uitschakelen
Als u de WLAN-functie volledig wilt uitschakelen, moet u zowel de directe verbinding alsook de
verbinding binnen het lokale netwerk uitschakelen.
Werkwijze:
• Om de directe verbinding uit te schakelen, moet u in de parametergroep
Installatiecommunicatie > WLAN de parameter Soft-access-point is ingeschakeld
kiezen en deze op Nee zetten.
• Om de verbinding binnen het lokale netwerk uit te schakelen, moet u in de parametergroep
Installatiecommunicatie > WLAN de parameter WLAN is ingeschakeld kiezen en deze
op Nee zetten.
WLAN inschakelen
Als u de WLAN-functie voor de directe verbinding of de verbinding binnen het lokale netwerk hebt
uitgeschakeld, kunt u de WLAN-functie op de volgende manier weer inschakelen.
Voorwaarde:
☐ Als de WLAN-functie volledig is uitgeschakeld, moet de omvormer via ethernet met een
computer of router zijn verbonden.
Werkwijze:
• Om de directe WLAN-verbinding in te schakelen, moet u in de parametergroep
Installatiecommunicatie > WLAN de parameter Soft-access-point is ingeschakeld
kiezen en deze op Ja zetten.
• Om de WLAN-verbinding binnen het lokale netwerk in te schakelen, moet u in de
parametergroep Installatiecommunicatie > WLAN de parameter WLAN is ingeschakeld
kiezen en deze op Ja zetten.

8 Bediening SMA Solar Technology AG
BedieningshandleidingSTP3-6-3AV-40-BE-nl-1258
In dit hoofdstuk wordt het principe voor de wijziging van bedrijfsparameters uitgelegd. Wijzig de
bedrijfsparameters altijd zoals in dit hoofdstuk beschreven. Bepaalde voor het functioneren cruciale
parameters zijn alleen voor vakmensen zichtbaar en kunnen alleen door vakmensen met behulp
van de persoonlijke SMAGridGuard-code worden gewijzigd.
Geen configuratie via SunnyExplorer
De configuratie van omvormers met eigen gebruikersinterface wordt door SunnyExplorer niet
ondersteund. De omvormer kan weliswaar met de SunnyExplorer worden geregistreerd, van
het gebruik van SunnyExplorer voor de configuratie van de omvormer wordt echter
uitdrukkelijk afgeraden. SMASolarTechnologyAG aanvaardt geen aansprakelijkheid voor
ontbrekende of verkeerde gegevens en daardoor mogelijk veroorzaakte opbrengstverliezen.
• Gebruik voor de configuratie van de omvormer de gebruikersinterface.
Voorwaarden:
☐ Voor de wijziging van netgerelateerde instellingen na afloop van de eerste 10 uren of na
afronding van de installatie-wizard moet de SMAGridGuard-code van de installateur
beschikbaar zijn (zie "Application for SMAGridGuard Code" op www.SMA-Solar.com).
☐ Wijzigingen van netgerelateerde parameters moeten door de verantwoordelijke
netwerkexploitant zijn goedgekeurd.
Werkwijze:
1. De gebruikersinterface oproepen (zie hoofdstuk8.1, pagina45).
2. Bij gebruikersinterface aanmelden (zie hoofdstuk8.2, pagina49).
3. Roep het menu Apparaatparameters op.
4. Kies [Parameters bewerken].
5. Als er parameters moeten worden gewijzigd die met een slotsymbool zijn gekenmerkt, moet u
zich aanmelden met de SMAGridGuard-code (alleen voor installateurs):
• Kies het menu Gebruikersinstellingen (zie hoofdstuk8.3, pagina51).
• Kies in het volgende contextmenu [SMAGridGuard-aanmelding].
• Voer de SMAGridGuard-code in en kies [Aanmelden].
6. Open de parametergroep, waarin de parameter zich bevindt, welke moet worden gewijzigd.
7. Wijzig de gewenste parameter.
8. Kies [Alle opslaan] om de wijzigingen op te slaan.
☑ De parameters van de omvormer zijn ingesteld.

8 Bediening
SMA Solar Technology AG
Bedieningshandleiding STP3-6-3AV-40-BE-nl-12 59
Instellingen overnemen
Het opslaan van de uitgevoerde instellingen wordt door een zandlopersymbool op de
gebruikersinterface weergegeven. De gegevens worden bij voldoende DC-spanning direct
aan de omvormer overgedragen en overgenomen. Wanneer de DC-spanning te laag is (bijv.
's avonds) worden de instellingen weliswaar opgeslagen, maar deze kunnen niet direct aan
de omvormer worden overgedragen en door de omvormer worden overgenomen. Zolang de
omvormer de instellingen nog niet heeft ontvangen en overgenomen, wordt op de
gebruikersinterface nog het zandlopersymbool getoond. De instellingen worden
overgenomen, wanneer voldoende DC-spanning actief is en de omvormer opnieuw start.
Zodra het zandlopersymbool op de gebruikersinterface verschijnt, worden de instellingen
opgeslagen. De instellingen gaan niet verloren. U kunt zich van de gebruikersinterface
afmelden en de installatie verlaten.
8.11 Landspecifieke gegevensrecord instellen
De omvormer is bij levering op een algemeen geldende landspecifieke gegevensrecord ingesteld.
U moet de landspecifieke gegevensrecord achteraf aanpassen aan de installatielocatie.
De landspecifieke gegevensrecord moet juist zijn ingesteld.
Als u een landspecifieke gegevensrecord instelt die niet geldig is voor uw land en uw
gebruiksdoel, kan dit leiden tot storing van de installatie en tot problemen met de
netwerkexploitant. Neem bij de keuze van de landspecifieke gegevensrecord in ieder geval
de ter plaatse geldende normen en richtlijnen evenals de eigenschappen van de installatie
(bijv. grootte van de installatie, netaansluitpunt) in acht.
• Als u niet zeker weet welke landspecifieke gegevensrecord voor uw land of uw
gebruiksdoel geldig is, neem dan contact op met de netwerkexploitant om te vragen
welke landspecifieke gegevensrecord moet worden ingesteld.
Het principe voor het wijzigen van bedrijfsparameters wordt in een ander hoofdstuk beschreven
(zie hoofdstuk8.10 "Bedrijfsparameters wijzigen", pagina57).
Werkwijze:
• In de parametergroep Netbewaking > netbewaking de parameter Landennorm
instellen en stel de landspecifieke gegevensrecord in.
8.12 Terugleverbeheer configureren
Installatiewizard starten
1. De gebruikersinterface oproepen (zie hoofdstuk8.1, pagina45).
2. Meld u aan als Installateur.
3. Installatiewizard (zie hoofdstuk8.5, pagina54).
4. Bij elke stap [Opslaan en verder] kiezen tot Netbeheer configureren verschijnt.
5. Instellingen uitvoeren zoals hierna beschreven.

8 Bediening SMA Solar Technology AG
BedieningshandleidingSTP3-6-3AV-40-BE-nl-1262
Parameter Waarde/bereik Resolutie Default
Application-ID 0 tot 16384 1 16384
Goose-Mac-adres 01:0C:CD:01:00:00 tot
01:0C:CD:01:02:00 1 01:0C:CD:01:00:00
Werkwijze:
1. Kies de parametergroep Externe communicatie > IEC 61850-configuratie.
2. Stel in het veld Application-ID de application-ID van de gateway van de netwerkexploitant
in. Deze waarde kunt u opvragen bij uw netwerkexploitant. U kunt een waarde tussen 0 en
16384 invoeren. De waarde 16384 betekent "gedeactiveerd".
3. Stel in het veld GOOSE-MAC-adres het MAC-adres van de gateway van de
netwerkexploitant in, waarvan de omvormer de stuurcommando’s moet aannemen. Deze
waarde kunt u opvragen bij uw netwerkexploitant.
☑ De ontvangst van stuursignalen van de netwerkexploitant is geactiveerd.
8.15 Aardleidingsbewaking uitschakelen
Als de omvormer binnen een IT-net of binnen een andere netvorm wordt geïnstalleerd waarvoor het
nodig is de aardleidingsbewaking te deactiveren, deactiveer de aardleidingsbewaking dan op de
volgende manier.
Het principe voor het wijzigen van bedrijfsparameters wordt in een ander hoofdstuk beschreven
(zie hoofdstuk8.10 "Bedrijfsparameters wijzigen", pagina57).
Werkwijze:
• In de parametergroep Netbewaking > netbewaking > landennorm de parameter PE
aansluitbewaking op Uit instellen.
8.16 Activeringsdrempel van de aardlekbeveiliging
instellen
Als er een aardlekbeveiliging met een activeringsdrempel van 30mA is vereist en wordt gebruikt,
moet u de parameter RCD aanpassing op 30mA instellen (voor meer informatie zie technische
informatie "Capacitieve afvoerstromen" onder www.SMA-Solar.com).
Het principe voor het wijzigen van bedrijfsparameters wordt in een ander hoofdstuk beschreven
(zie hoofdstuk8.10 "Bedrijfsparameters wijzigen", pagina57).
• Selecteer de parameter RCD aanpassing en zet deze op 30mA.

8 Bediening
SMA Solar Technology AG
Bedieningshandleiding STP3-6-3AV-40-BE-nl-12 63
8.17 Configuratie opslaan in bestand
U kunt de actuele configuratie van de omvormer opslaan in een bestand. Dit bestand kunt u als
back-up van deze omvormer gebruiken en het bestand vervolgens weer naar deze of naar andere
omvormers van hetzelfde type of dezelfde apparaatfamilie importeren om de omvormers te
configureren. Daarbij worden uitsluitend de apparaatparameters opgeslagen, niet de
wachtwoorden.
Werkwijze:
1. De gebruikersinterface oproepen (zie hoofdstuk8.1, pagina45).
2. Bij gebruikersinterface aanmelden (zie hoofdstuk8.2, pagina49).
3. Selecteer het menu Apparaatconfiguratie.
4. Kies [Instellingen].
5. Kies in het contextmenu [Configuratie opslaan in bestand].
6. Volg de instructies in het dialoogvenster.
8.18 Configuratie overnemen uit bestand
U kunt de omvormer configureren door de configuratie over te nemen uit een bestand. Hiervoor
moet u eerst de configuratie van een andere omvormer van hetzelfde type en dezelfde
apparaatfamilie opslaan in een bestand (zie hoofdstuk8.17 "Configuratie opslaan in bestand",
pagina63). Daarbij worden uitsluitend de apparaatparameters overgenomen, niet de
wachtwoorden.
Voorwaarden:
☐ De SMAGridGuard-code moet beschikbaar zijn (zie "Application for SMAGridGuard
Code" op www.SMA-Solar.com).
☐ Wijzigingen van netgerelateerde parameters moeten door de verantwoordelijke
netwerkexploitant zijn goedgekeurd.
Werkwijze:
1. De gebruikersinterface oproepen (zie hoofdstuk8.1, pagina45).
2. Meld u op de gebruikersinterface aan als installateur.
3. Selecteer het menu Apparaatconfiguratie.
4. Kies [Instellingen].
5. Kies in het contextmenu [Configuratie overnemen uit bestand].
6. Volg de instructies in het dialoogvenster.

9 Omvormer spanningsvrij schakelen SMA Solar Technology AG
BedieningshandleidingSTP3-6-3AV-40-BE-nl-1266
5. GEVAAR
Levensgevaar door elektrische schok bij aanraken van blootgelegde DC-
aders of DC-connectorcontacten bij beschadigde of losgeraakte DC-
connectoren
Door verkeerd ontgrendelen en lostrekken van de DC-connector kunnen de DC-connectoren
breken en beschadigd raken, van de DC-kabels loskomen of niet meer correct zijn
aangesloten. Daardoor kunnen de DC-aders of DC-connectorcontacten bloot komen te
liggen. Het aanraken van spanningvoerende DC-aders of DC-connectorcontacten leidt tot
de dood of tot ernstig letsel als gevolg van een elektrische schok.
• Draag bij werkzaamheden aan de DC-connectoren geïsoleerde handschoenen en
gebruik geïsoleerd gereedschap.
• Waarborg, dat de DC-connectoren in optimale conditie zijn en geen DC-aders of DC-
connectorcontacten bloot liggen.
• Ontgrendel de DC-connectoren voorzichtig en trek deze los zoals hierna is
beschreven.
6. Ontgrendel de DC-connectoren en trek ze eruit.
Steek hiervoor een platte schroevendraaier of een
speciale gebogen veerklemopener
(bladbreedte:3,5mm) in één van de gleuven aan
de zijkant en trek de DC-connectoren eruit. Daarbij
de DC-connector niet opkrikken maar het
gereedschap alleen voor het losmaken van de
vergrendeling in één van de gleuven aan de zijkant
steken en niet aan de kabel trekken.
2
1
7. Controleer met een geschikt meettoestel of de DC-
ingangen op de omvormer spanningsvrij zijn.
+
+
_
_
<30V<30V
8. De AC-stekker losdraaien en uit de bus voor de AC-
aansluiting trekken.
2
1

10 Omvormer reinigen
SMA Solar Technology AG
Bedieningshandleiding STP3-6-3AV-40-BE-nl-12 67
10 Omvormer reinigen
LET OP
Beschadiging door reinigingsmiddel
Door het gebruik van reinigingsmiddelen kunnen het product en delen van het product
beschadigd raken.
• Het product en alle delen van het product alleen met een doek schoonmaken die is
bevochtigde met schoon water.
• Zorg ervoor dat de omvormer vrij van stof, bladeren en ander vuil is.

11 Zoeken naar fouten SMA Solar Technology AG
BedieningshandleidingSTP3-6-3AV-40-BE-nl-1270
Gebeurtenis-
nummer
Melding, oorzaak en oplossing
401
Netstoring
De omvormer heeft zich van het openbare stroomnet losgekoppeld. Er is een
stand-alone netwerk of een zeer grote verandering in de netfrequentie her-
kend.
Oplossing:
• Controleer de netaansluiting op sterke, kortstondige schommelingen in de
frequentie.
501
Netstoring
De netfrequentie bevindt zich buiten het toegestane bereik. De omvormer
heeft zich van het openbare stroomnet losgekoppeld.
Oplossing:
• Controleer zo mogelijk op vaak voorkomende schommelingen in de
netfrequentie.
Als er vaak schommelingen optreden en deze melding vaak verschijnt,
neem dan contact op met de netwerkexploitant en vraag diens
toestemming om de bedrijfsparameters van de omvormer te wijzigen.
Als de netwerkexploitant zijn toestemming heeft verleend, overleg dan
met de serviceafdeling over de wijziging van de bedrijfsparameters (zie
hoofdstuk14, pagina102).
601
Netstoring
De omvormer heeft een ongeoorloofd hoge gelijkstroomcomponent in de net-
stroom vastgesteld.
Oplossing:
• Controleer de gelijkstroomcomponent van de netaansluiting.
• Neem contact op met de netwerkexploitant en overleg met hem of de
grenswaarde van de bewaking van de omvormer mag worden verhoogd
als deze melding vaak wordt weergegeven.
