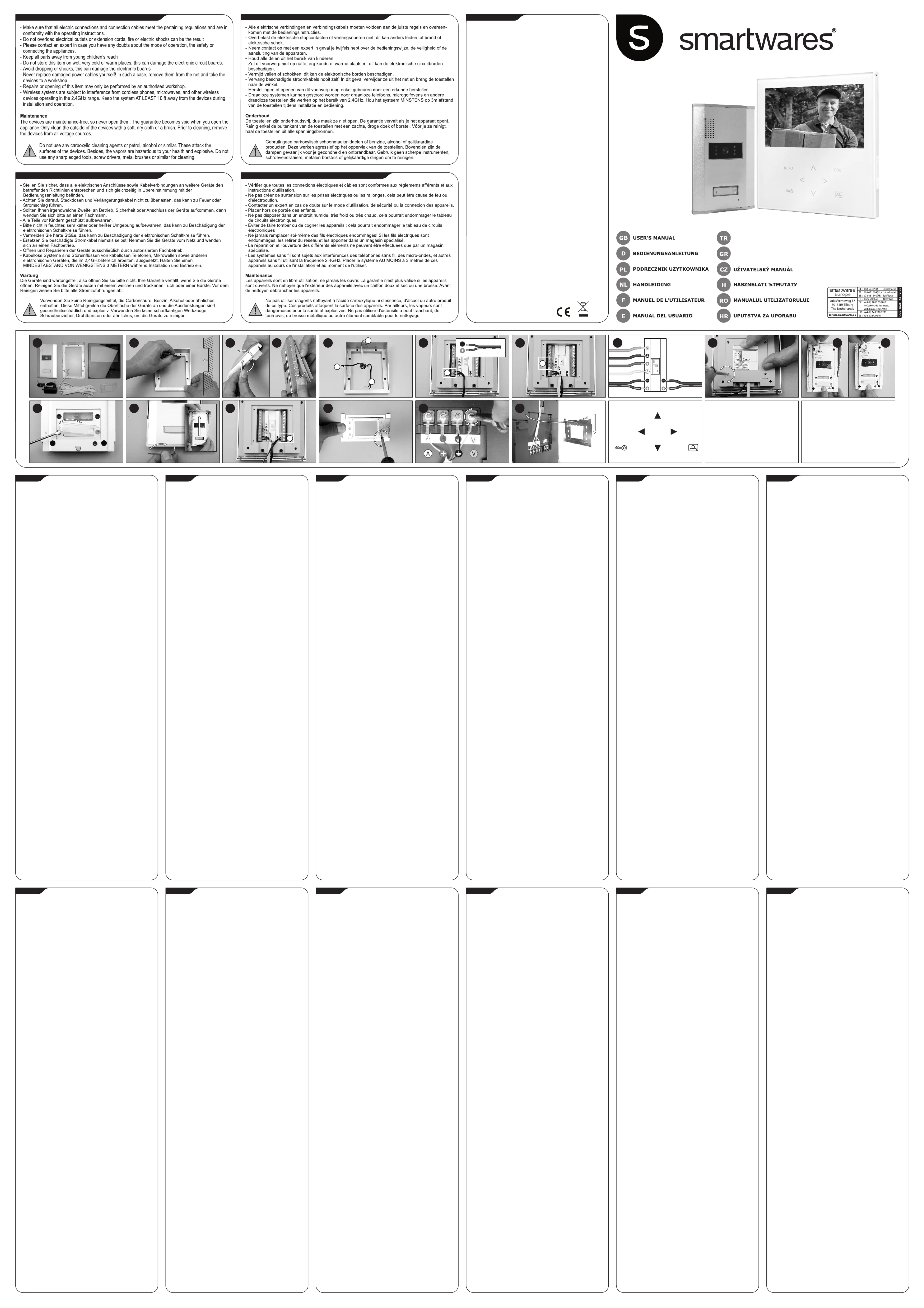

SPECIFICATIONSSAFETY AND MAINTENANCE INSTRUCTIONS
INSTRUCTIONS DE SECURITE ET D'ENTRETIEN
SICHERHEITS- UND WARTUNGSHINWEISE
VIDEO DEUR INTERCOMSYSTEEM
De VD71Z is een videodeur intercom systeem. Comfort en veiligheid
worden beide verhoogd, vooraf contact met de bezoeker voorkomt
ongewenst bezoek. De slagvaste buitenpost van metaal kan zowel in-
als opbouw gemonteerd worden. De beldrukkers worden in het donker
duidelijk verlicht. Verder is het mogelijk om de deur met een
elektrische deuropener (excl.) op afstand te ontgrendelen. Tevens is
het mogelijk om 2 sets VD71Z op elkaar aan te sluiten. Dit om voor- en
achterdeur op 1 systeem te kunnen zien.
b.Opbouwraam/achterplaat buitenunit
f. Montageplaat binnenpost
MONTAGE VAN DE BUITENUNIT(a en b)
- Bepaal de plaats en boor op ongeveer 1,50 mtr. hoogte een gat
van circa 6 mm in de muur of kozijn
- Voor opbouw gebruik het meegeleverde raam(b), gebruik bij
inbouw het raam als mal om af te tekenen (2). De inbouwdiepte
- Verwijder nu het metalen front door aan de onderzijde de Torx
schroef los te maken en het front naar beneden te schuiven
- Voer van binnen naar buiten de kabel(s) en de voedingsadapter
- Sluit de adapter aan, let op de + en -, en aanduiding op snoer (5)
- Sluit de buitenunit aan kleur op kleur/aansluitschema (6a+6b
afhankelijk van de set) plaats vervolgens de achterplaat (7)
- Bevestig met 4 schroeven de buitenunit (a) en bij opbouw de
houder (b) op of in de muur (8a+8b)
- Doorzichtige bel knop kan naar voren gehaald worden hieronder
kan eenvoudig een naamkaartje geplaatst worden (9).
- Plaats het front terug (10) en schroef deze vast.
- De kabels vanaf de buitenpost naar de gewenste plaats van de
AANSLUITEN DEUROPENER (exclusief)
- Voor het sluiten van de buitenpost de draden aansluiten op de
achterzijde (11). Het slot mag maximaal 12V DC 0,5A zijn.
MONTAGE VAN DE BINNENPOST(e en f)
- Montage hiervan moet binnenshuis.
- Bevestig de montageplaat (f) met 4 schroeven op de gewenste
plaats (circa 1,6m hoog) (12).
- Bevestig de verbindingskabel (d) aan de binnenunit (e), let op de
- Hang de post (e) op aan de montageplaat (f) (14)
- Steek de voedingstrafo (c) in een wandcontactdoos.
- Wordt er aangebeld, dan geeft de monitor een bel geluid en
- Raak de monitor knop aan op de monitor (14a) om te kunnen
spreken met de bezoeker. Deze knop kan ook gebruikt worden
om op ieder moment buiten te kunnen kijken. Indien er twee
camera's aangesloten zijn kan door nogmaals te drukken een
andere camera geselecteerd worden. Met de sleutel knop (14b)
kunt u de deur openen. Dit laatste werkt alleen als er een
elektrische deuropener (exclusief) is geplaatst.
- Via de menu knop (14c) zijn de beeld (helderheid contrast en
kleur) en geluid (volume) instellingen te wijzigen. Gebruik de
pijltjes (14d)omhoog en omlaag om te selecteren en pijltjes links
en rechts om de instellingen te wijzigen. Instellingen worden
- Druk op de esc. Knop (14e) om het menu te verlaten. Na 60
seconde schakelt deze automatisch uit.
Note: bedieningsknoppen lichten op bij aanraken van de monitor
- Reinig het scherm regelmatig met een droge doek of
- Hang de buitenpost aan de sluitzijde van een deur.
- Test de set voor montage, en bepaal juiste montage hoogtes
- Een tweede VD71Z kan parallel aangesloten worden (kleur op
- Gebruik als deuropener: DB5005 (alleen dagschoot), of DB5005L
(dag + nachtschoot) om de deur elektrisch te ontgrendelen.
- De kabel(s) maximaal tot 30m verlengen met zwakstroomkabel
= OUTDOOR UNIT
= OUTDOOR UNIT
= OUTDOOR UNIT
= OUTDOOR UNIT= OUTDOOR UNIT
DOORLOCK
DOORLOCK
DOORLOCK
DOORLOCK
Output 12V/0,5A
Output 12V/0,5A
Output 12V/0,5A
Output 12V/0,5A
ADAPTER
ADAPTER
ADAPTER
ADAPTER
Power supply
Power supply
Power supply
Power supply
15VDC / 1A
15VDC / 1A
15VDC / 1A
15VDC / 1A
VEILIGHEIDS- EN ONDERHOUDSINSTRUCTIES
VIDEO DOOR INTERCOM SYSTEM
The VD71Z is a video door intercom system. It improves both comfort
and safety. Contact with your visitor in advance prevents unwanted
visitors. The impact-proof metal outside post is suitable for both built-
in and surface mounting. The bell pushers are illuminated when it's
dark. Furthermore, it's possible to remotely unlock the door using an
electric door opener (excl.). You can also interconnect two VD71Z sets
to view both the front and back door on 1 system.
CONTENTS OF THE PACKAGING (1)
b.Surface mounting window/back plate outdoor unit
f. Mounting plate indoor post
OUTDOOR UNIT INSTALLATION (a and b)
- Determine the appropriate spot and drill a hole of approx. 6mm
in the wall or window frame at a height of approx. 1.50 meters.
- Use the supplied window (b) for surface mounting, in case of
built-in mounting use the window as a template (2).The depth
for built-in assembly is approx 2 cm.
- Now remove the metal front door by loosening the Tork screw at
the bottom and sliding the front downwards (3a+3b).
- Lead the cable(s) and power adapter cable through the hole from
- Connect the adapter, pay attention to the + and –, and the
markings on the cable (5).
- Connect the outdoor unit, color to color/connecting diagram
(6a+6b depending on the set), then place the back plate (7).
- Mount the outdoor unit (a) with 4 screws and, in case of surface
assembly, the bracket (b) on or in the wall (8a+8b).
- The transparent bell pusher can be move forward to easily fix a
- Replace the front (10) and fix it with the screws.
- Install the cables from the outdoor post to the desired spot of the
DOOR OPENER CONNECTION (excluded)
- Connect the cables to the rear for closing the outdoor post (11).
The lock can be maximum 12V= 0.5A.
INDOOR POST ASSEMBLY (e and f)
- Mounting this unit must be done indoors.
- Fix the mounting bracket (f) with 4 screws into the desired spot
(approx. 1.6m high) (12).
- Connect the connecting cable (d) to the indoor unit (e), and pay
attention to the color markings (13).
- Suspend the post (e) from the mounting plate (f) (14).
- Insert the power adapter (c) into a wall outlet.
- As soon as somebody presses the bell pusher, the monitor will
ring and the display switches on.
- Touch the monitor button on the monitor (14a) to talk to your
visitor. You can also use this button any time you want to have a
look outside. In case two cameras are connected, you can press
again to select the other camera. You can open the door with the
key button (14b). The latter only works when an electric door
opener (excl.) is installed.
- You can adjust the display (brightness, contrast and colour) and
sound (volume) settings by pressing the menu button (14c). Use
the up and down arrows (14d) to select and the left and right
arrows to adjust. The settings are automatically stored.
- Press the esc. button (14e) to exit the menu or wait approx. 60
sec. for it to switch off automatically.
Note: operation buttons will illuminate upon touching the monitor
- Regularly clean the screen with a dry cloth or eyeglass wipes.
- Suspend the outdoor post at the closing side of a door.
- Test the set before assembly, and determine the correct
- A second indoor post VD71Z) can be connected parallel (color to (
- Use as a door opener: DB5005 (only latch bolt) or DB5005L
(latch + dead bolt) to electrically unlock the door.
- Lengthen cable(s) up to maximum 30m with low-tension current
cable(s) (pay attention to the colors).
SYSTÈME DE PORTIER PHONIQUE VIDÉO
La série VD71Z est un système de portier phonique vidéo. Elle
améliore à la fois le confort et la sécurité. Contacter votre visiteur
en avance permet d'éviter les rencontres indésirables. Le poste
extérieur, métallique et résistant aux impacts, convient au montage
encastré et en surface. Les boutons de la sonnerie s'allument dans
l'obscurité. De plus, vous pouvez verrouiller à distance le portier
grâce à un portier électrique (non compris). Vous pouvez également
interconnecter deux dispositifs VD71Z pour visualiser la porte de
devant et la porte arrière grâce à un système.
CONTENU DE L'EMBALLAGE (1)
b.Fenêtre de montage en surface/plaque arrière d'unité d'extérieur
c. Adaptateur d'alimentation
f. Plaque de montage du poste d'intérieur
INSTALLATION DE L'UNITE D'EXTERIEUR (a et b)
- Déterminez l'emplacement approprié et percez un trou d'environ
6 mm dans le mur ou sur le cadre de fenêtre, à une hauteur
- Utilisez la fenêtre fournie (b) pour un montage en surface, dans
le cas d'un montage incorporé, utilisez la fenêtre comme patron
(2). L'épaisseur de l'élément de montage est d'environ 2cm.
- Retirez maintenant la porte avant métallique en desserrant la
visse Tork qui se trouve en bas et en faisant coulisser la porte
- Faites passer de l'intérieur vers l'extérieur du trou (4) le(s)
câble(s) et le cordon de l'adaptateur.
- Branchez l'adaptateur, faites attention aux marque de polarité +
et – ainsi qu'aux inscriptions figurant sur le câble (5).
- Connectez l'unité d'extérieur en faisant correspondre les
couleurs/en suivant le schéma de connexion (6a+6b selon le kit),
puis installez la plaque arrière (7).
- Installez l'unité d'extérieur (a) avec 4 visses et, dans le cas d'un
montage en surface, le support (b) sur ou dans le mur (8a+8b).
- Les boutons de sonnerie transparents peuvent être sortis pour
placer facilement une carte de nom par-dessous (9).
- Replacez la façade (10) et fixez là à l'aide des visses.
- Installez les câbles du poste d'extérieur au point voulu du/des
CONNEXION DE LA CLE (non fournie)
- Connectez les câbles à l'arrière pour refermer le poste d'extérieur
(11). Le verrou peut être au maximum de 12V= 0.5A.
MONTAGE DU POSTE D'INTERIEUR (e et f)
- Cet élément doit être monté à l'intérieur.
- Fixez le support de montage (f) avec 4 vis à l'endroit désiré (à
environ 1,6 mètre du sol) (12).
- Branchez le câble de connexion (d) sur l'unité d’intérieure (e) en
faisant attention aux indications de couleur (13).
- Accrochez le poste (e) à la plaque de montage (f) (14).
- Insérez l'adaptateur (c) dans une prise murale.
- Dès qu'on appuie sur le bouton de sonnette, le moniteur sonne et
- Touchez le bouton moniteur sur le moniteur (14a) pour parler à
votre visiteur. Vous pouvez également utiliser ce bouton à chaque
fois que vous souhaitez jeter un œil dehors. Si deux caméras
sont branchées, appuyez à nouveau pour sélectionner l'autre
caméra. La touche (14b) vous permet d'ouvrir la porte. Cette
dernière ne fonctionne que si un portier électrique (excl.) est
- Vous pouvez régler les paramètres d'affichage (luminosité,
contraste et couleurs) et de son (volume) en appuyant sur le
bouton menu (14c). Utilisez les flèches de déplacement vers le
haut et vers le bas (14d) pour sélectionner et les flèches de
déplacement vers la droite et vers la gauche pour régler. Les
paramètres s'enregistrent automatiquement.
- Appuyez sur le bouton esc. (14e) pour revenir au menu ou
patientez pendant environ 60 sec. pour qu'il s'éteigne
Note: les boutons de fonctionnement s'éclaireront dès que vous
toucherez au bouton moniteur.
- Nettoyez régulièrement l'écran à l'aide d'un tissu sec ou de
- Accrochez le poste d'extérieur du côté ou s'ouvre une porte.
- Testez le kit avant de l'assembler et déterminez les hauteurs de
- Un second poste d'intérieur (VD71Z) peut être connecté en
parallèle (en faisant correspondre les couleurs).
- Utilisation en tant que commande d'ouverture de porte : DB5005
(uniquement le dernier boulon) ou DB5005L (clenche + pêne
carré) pour déverrouiller la porte électriquement.
- N'allongez pas les câbles au-delà de 30m avec des câbles basse
tension (faites attention aux couleurs).
SISTEMA INTERCOMUNICADOR VÍDEO DE PUERTA
La gama VD71Z es un sistema intercomunicador vídeo de puerta. Mejora la
comodidad y la seguridad. El contacto anticipado con el visitante evita
visitas no deseadas. El poste exterior metálico resistente a impactos es
adecuado para montaje integrado y en superficie. Los pulsadores están
iluminados en la oscuridad. Además, puede abrir a distancia la puerta
usando un abridor de puertas eléctrico (no incluido). Se pueden
interconectar dos aparatos VD71Z para ver tanto la puerta delantera como
b.Unidad de exteriores para montar sobre la superficie, placa
c. Adaptador de corriente
f. Poste de interior para placa de montaje
INSTALACIÓN DE LA UNIDAD DE EXTERIORES (a y b)
- Determine el hueco apropiado y taladre un agujero de
aproximadamente 6 mm en la pared o en el marco de la ventana a
una altura de 1,5 metros aproximadamente.
- Utilice la ventana proporcionada (b) para la instalación sobre la
superficie, en caso de instalación incrustada, utilice la ventana como
modelo (2). La profundidad para el montaje incrustado es de
- Ahora quite la puerta frontal de metal aflojando el tornillo Tork en la
parte inferior y deslizando la parte frontal hacia abajo (3a+3b).
- Pase el cable (s) y el cable del adaptador de potencia a través del
agujero desde el interior al exterior (4).
- Conecte el adaptador, prestando atención a la polaridad + y -, y a las
- Conecte la unidad de exteriores, color con color/diagrama de conexión
(6 a+6b dependiendo del equipo), a continuación coloque la placa
- Instale la unidad de exteriores (a) con 4 tornillos y, en caso de
instalación sobre la superficie, el soporte (b) sobre o en la pared
- El pulsador transparente del timbre se puede mover hacia delante
para fijar con facilidad una tarjeta con el nombre debajo (9).
- Vuelva a colocar la parte frontal (10) y fíjela con los tornillos.
- Instale los cables desde el poste exterior al punto deseado del
CONEXIÓN DEL SISTEMA DE APERTURA DE LA PUERTA (no
- Conecte los cables a la parte posterior para cerrar el poste de
exteriores (11). El cierre puede ser de un máximo de 12V= 0,5ª.
MONTAJE DEL POSTE DE INTERIORES (e y f)
- La instalación de esta unidad debe realizarse en interiores.
- Fije el soporte de instalación (f) con 4 tornillos en el punto deseado
(aprox. 1,6m de altura) (12).
- Conecte el cable de conexión (d) a la unidad de interior (e) y preste
atención a las marcas de color (13).
- Suspenda el poste (e) desde la placa de montaje (f) (14).
- Introduzca el adaptador de corriente (c) a una toma de corriente.
- Tan pronto como alguien pulse el timbre, el monitor sonará y la
- Toque el botón del monitor (14a) para hablar con quien p1-ha llamado.
Puede utilizar también este botón en cualquier momento que quiera
echar una ojeada al exterior. En caso de que haya dos cámaras
conectadas, puede pulsar de nuevo para seleccionar la otra cámara.
Puede abrir la puerta con la tecla (14b). Esto solo funciona cuando se
instala el sistema eléctrico para abrir puertas (excl.).
- Puede regular los ajuste de pantalla (brillo, contraste y color) y de
sonido (volumen) pulsando el botón del menú (14c). Use la flecha
ascendente y descendente (14d) para seleccionar y las de la izquierda
y derecha para ajustar. Los ajustes se guardan automáticamente.
- Pulse el botón esc. (14e) para salir del menú o espere
aproximadamente 60 s para que se desconecte automáticamente.
Nota: los botones de funcionamiento se iluminarán al tocar el botón del
- Limpie regularmente la pantalla con un paño seco o toallitas para los
- Cuelgue el poste de exteriores en la parte del cierre de una puerta.
- Pruebe el equipo antes de montarlo, y determine la altura correcta de
- Se puede conectar un segundo poste de interiores ( ) paralelo VD71Z
- Utilizar como sistema de apertura de la puerta: DB5005L (solo perilla
de pasador) o DB5005L (pasador + perilla muerta) para desbloquear
eléctricamente la puerta.
- Prolongue el cable(s) hasta un máximo de 30m con cable(s) de baja
tensión (preste atención a los colores).
VIDEO TÜR-SPRECHANLAGENSYSTEM
Die VD71Z Reihe ist ein Video Tür-Sprechanlagensystem. Komfort und
Sicherheit werden verbessert. Die vorherige Kontaktaufnahme mit
dem Besucher schützt vor unerwünschten Besuchern. Der schlagfeste
Außenposten aus Metall ist für Einbau und Außenmontage geeignet.
Die Klingelschilder leuchten bei Dunkelheit. Außerdem kann die Tür
mit einem elektrischen Türöffner (nicht enthalten) fernbedient
geöffnet werden. Sie können auch zwei VD71Z Sets miteinander
verbinden, um die Vorder- und Hintertür auf 1 System zu betrachten.
b.Außenmontage-Rahmen/Basisplatte für die Außeneinheit
f. Montageplatte Innenposten
INSTALLIEREN DER AUSSENEINHEIT (a und b)
- Eine geeignete Stelle bestimmen und ein Loch von ca. 6 mm in
die Wand oder den Fensterrahmen in einer Höhe von ca. 1,50 m
- Das mitgelieferte Fenster (b) für Außenmontage verwenden, bei
Inneneinbau das Fenster als Schablone benutzen (2). Die Tiefe
für Einbaumontage beträgt ca. 2 cm.
- Jetzt die Metallfrontklappe durch Lockern der unteren
Drehschraube entfernen und die Frontklappe nach unten ziehen
- Die Kabel und das Netzadapterkabel durch die Öffnung von innen
- Adapter anschließen, auf + und – und die Markierungen auf dem
- Die Außeneinheit anschließen, Farbe zu Farbe/Anschlussgrafik
(6a+6b, je nach Set), dann die Rückplatte anbringen (7).
- Die Außeneinheit (a) mit 4 Schrauben und bei Außenmontage die
Klammer (b) an oder in der Wand (8a+8b) befestigen.
- Das durchsichtige Klingelschild kann nach vorne geschoben
werden, um darunter einfach ein Namensschild anzubringen (9).
- Die Frontklappe wieder anbringen (10) und mit den Schrauben
- Die Kabel vom Außenposten an der gewünschten Stelle am
Innenposten installieren.
TÜRÖFFNER ANSCHLUSS (nicht enthalten)
- Die Kabel zum Schließen des Außenpostens hinten anschließen
(11). Das Schloss darf maximal 12 V = 0.5 A haben.
INNENPOSTEN MONTAGE (e und f)
- Diese Einheit muss innen montiert werden.
- Die Montageklammer (f) mit 4 Schrauben an der gewünschten
Stelle befestigen (ca. 1.6 m hoch) (12).
- Das Anschlusskabel (d) mit der Inneneinheit (e) verbinden, und
die Farbmarkierungen beachten (13).
- Den Posten (e) von der Montageplatte abnehmen (f) (14).
- Den Netzadapter (c) in eine Steckdose stecken.
- Sobald jemand auf den Klingelknopf drückt, klingelt der Monitor
und das Display schaltet sich ein.
- Am Monitor die Monitortaste berühren (14a), um mit dem
Besucher zu sprechen. Sie können diese Taste auch jedesmal
benutzen, wenn Sie nach draußen schauen möchten. Wenn zwei
Kameras angeschlossen sind, können Sie nochmals drücken, um
die andere Kamera auszuwählen. Die Tür kann mit der
Schlüsseltaste geöffnet werden (14b). Letzeres funktioniert nur
mit installiertem, elektrischem Türöffner (nicht enthalten).
- Durch Drücken der Menütaste können die Display- (Helligkeit,
Kontrast und Farbe) und Toneinstellungen (Lautstärke) angepasst
werden (14c). Mit den Auf- und Abpfeiltasten (14d) auswählen
und mit den Links- und Rechtspfeiltasten anpassen. Die
Einstellungen werden automatisch gespeichert.
- Zum Verlassen des Menüs die esc. Taste (14e) drücken oder ca.
60 Sek. auf die automatische Abschaltung warten.
Hinweis: Bedientasten leuchten bei Berührung der Monitortaste.
- Den Bildschirm regelmäßig mit einem trockenen Tuch oder
Brillenputztüchern reinigen.
- Den Außenposten an der Schließseite einer Tür aufhängen.
- Die Anlage vor der Montage prüfen und die richtigen
- Ein zweiter Innenposten VD71Z) kann parallel (Farbe zu Farbe) (
- Als Türöffner benutzen: DB5005 (nur Schließbolzen) oder
DB5005L (Bolzenschloss), um die Tür elektrisch aufzusperren.
- Kabel bis zu maximal 30 m mit Schwachstromkabeln verlängern
SYSTEM INTERKOMU DRZWIOWEGO VIDEO
Seria VD71Z to system interkomu drzwiowego wideo. Poprawia
zarówno komfort jak i bezpiecze stwo u ytkownika. Kontakt z osob ñ ý à
odwiedzaj c uniemo liwia wej cie niepo danych go ci. Odporny na à à ý ú ýà ú
uderzenia, zewn trzny metalowy s upek jest odpowiedni zarówno do æ ù
zabudowy jak i monta u powierzchniowego. Przyciski dzwonka s ý à
pod wietlane w ciemno ci. Co wi cej, istnieje mo liwo zdalnego ú ú æ ý úã
otwierania drzwi za pomoc elektrycznego urz dzenia otwieraj cego à à à
(brak w zestawie). Istnieje tak e mo liwo po czenia ze sobý ý úã ùà à dwóch
zestawów VD71Z w jeden uk ad celem uzyskania podgl du zarówno ù à
od drzwi frontowych jak i od zaplecza budynku.
b.Okienko/p yta tylna jednostki zewn trznejù æ
f. P yta monta owa jednostki wewn trznej ù ý æ
INSTALACJA JEDNOSTKI ZEWN TRZNEJ (a i b)Æ
- Okre li odpowiedni punkt i wywierci otwór w cianie lub ú ã ã ú
o cie nicy okiennej na g boko ok. 6mm, na wysoko ci ok. 1,5 ú ý ùæ úã ú
- U y do czonego okienka (b) do monta u na powierzchni. W ý ã ùà ý
przypadku monta u w cianie, u y okienka jako szablonu (2). ý ú ý ã
G boko monta u w cianie wynosi ok. 2cm.ùæ úã ý ú
- Zdj metalowy panel przedni, odkr caj c rub typu Torx, àã æ à ú æ
znajduj c si w dolnej cz ci i przesuwaj c panel przedni w dó à à æ æú à ù
- Poprowadzi kabel(-le) oraz kabel zasilacza przez otwór od ã
wewn trz na zewn trz (4).à à
- Pod czy przed u acz, zwracaj c uwag na oznaczenia + i - na ùà ã ù ý à æ
- Pod czy jednostk zewn trzn , zgodnie z kolorami/schematem ùà ã æ æ à
po cze (6a+6b, w zale no ci od zestawu), nastùà ñ ý ú æ ù ý ãpnie za o y
- Zamontowa jednostkã æ æ à à ú zewn trzn (a) za pomoc 4 rub oraz –
w przypadku monta u na powierzchni – wspornika (b) na lub w ý
- Przezroczysty przycisk dzwonkowy mo na przesuný àã do przodu i
w atwy sposób wsun pod niego kartk z nazwiskiem (9).ù àã æ
- Umie ci panel przedni na miejscu (10) i zamontowa go za ú ã ã
- Zainstalowa kable z jednostki zewnã æ ýàtrznej do danego punktu
jednostki(-ek) wewn trznej(-ych).æ
POD CZENIE ELEKTRONICZNEGO KLUCZA (brak w ÙÀ
- Pod czy kable z ty u jednostki zewnùà ã ù æ ýtrznej (11). Zamek mo e
mie maksymalnie 12V=0,5A.ã
MONTA JEDNOSTKI WEWN TRZNEJ (e i f)Ý Æ
- Monta tej jednostki musi mie miejsce wewn trz.ý ã à
- Zamocowa wspornik montaã ý à úowy (f) za pomoc 4 rub w
wybranym miejscu (na wysoko ci ok. 1,6m) (12).ú
- Pod czy kabel przy czeniowy (d) do jednostki wewn trznej (e , ùà ã ùà æ )
zwracaj c uwag na oznaczenia kolorów (13).à æ
- Zawiesi jednostk (e) na p ycie montaã æ ù ýowej (f) (14).
- W o y zasilacz (c) do gniazda wtykowego.ù ý ã
- Jak tylko kto naci nie przycisk dzwonka, zadzwoni monitor i ú ú
w czy si wy wietlacz.ùà æ ú
- Nacisn przycisk na monitorze (14a), by porozmawia z àã ã
go ciem. Przycisk mo na tak e wykorzysta za ka dym razem, ú ý ý ã ý
gdy chce si spojrze na zewn trz. W przypadku pod czonych æ ã à ùà
dwóch kamer, aby wybra drug kamer , nale y przycisk ã à æ ý
nacisn powtórnie. Drzwi mo na otworzy przyciskiem z àã ý ã
kluczem (14b). Ten ostatni dzia a tylko wtedy, gdy jest ù
zamontowane elektryczne otwieranie drzwi (poza zestawem).
- Wy wietlacz mo na regulowaú ý ã úã (jasno , kontrast and barwa) a
si g osu dzwonka (volume) poprzez naci ni cie przycisku menu ùæ ù ú æ
(14c). Strza ki w gór i w dó (14d) s u do wybierania, ù æ ù ù ýà
natomiast strza ki w lewo i w prawo do regulacji. Ustawienia s ù à
zapami tywane automatycznie.æ
- Aby wyj z menu, nale y nacisn przycisk esc. (14e) lub úã ý àã
zaczeka ok. 60 s, kiedy ono wy czy si automatycznie.ã ùà æ
Uwaga: naci ni cie przycisków spowoduje uruchomienie monitora. ú æ
- Regularnie czy ci ekran such szmatk lub bibu kami/szmatk ú ã à à ù à
- Zawiesi jednostk zewnã æ æ à àtrzn po stronie zamykaj cej drzwi.
- Sprawdzi zestaw przed monta em i okre li prawid ow ã ý ú ã ù à
- Drug jednostk wewn trzn (VD71Z) mo na pod czy à æ æ à ý ùà ã
równolegle (kolor z kolorem).
- U y klucza elektronicznego: DB5005 (tylko rygiel zatrzaskowy) ý ã
lub DB5005L (zatrzask + zamek drzwiowy wpuszczany) do
elektrycznego otwierania drzwi.
- Przed u y kabel(-le) do d ugo ci maksymalnie 30m za pomoc ù ý ã ù ú à
kabla(-i) niskonapi ciowego(-ych) (zwracaj c uwag na kolory).æ à æ
VIDEÓS AJTÓ-INTERKOM RENDSZER
A VD71Z-as széria egy videós ajtó-interkom rendszer, amely
nagyban hozzájárul az ön kényelméhez és biztonságához. A
látogatóival történ el zetes kapcsolatteremtéssel elkerülhet k a õ õ õ
nemkívánatos találkozások. A törésálló fémb l készült kültéri õ
egység besüllyeszthet vagy falra szerelhet . A cseng gombjai õ õ õ
sötétben kivilágítottak. Ezeken kívül az ajtó távvezérelt nyitása is
lehetséges egy elektromos ajtónyitóval (külön rendelhetõ).
Összekapcsolhat két darab VD71Z szettet, hogy az elsõ és a hátsó
ajtót az 1 rendszeren láthassa.
b. Kültéri egység tartókerete/hátlapja
f. A beltéri egység tartólapja
KÜLTÉRI EGYSÉG FELSZERELÉSE (a és b)
- Jelölje ki a megfelel helyet és fúrjon egy körülbelül 6 mm õ
átmér j lyukat a falba vagy az ablakkeretbe, nagyjából 1,5 õ û
- Falra szerelésnél használja a mellékelt keretet (b), besüllyesztett
felszerelés esetén pedig használja a keretet sablonként (2). A
besüllyesztett felszereléshez szükséges mélység körülbelül 2 cm.
- Távolítsa el a elüls fémajtót: lazítsa ki az alsó Torx csavart, õ
majd csúsztassa lefelé az el lapot (3a+3b). õ
- Belülr l kifelé vezesse át a lyukon a kábel(eke)t és az adapter õ
- Csatlakoztassa az adaptert, figyeljen a + és – jelekre, és a kábel
- Csatlakoztassa a kültéri egységet, színt a színnel/ vagy a
sematikus csatlakozási diagram alapján (készlett l függ en õ õ
6a+6b), majd helyezze fel a hátlapot (7).
- 4 csavarral szerelje fel a kültéri egységet (a) és, falra
szerelésnél, a tartókeretet (b) a falra, vagy a falba (8a+8b).
- Az cseng átlátszó gombja el rehúzható, így a névtáblák alatta õ õ
történ elhelyezése egyszer (9).õ û
- Helyezze vissza az el lapot (10) és rögzítse a csavarokkal.õ
- A kültéri egység kábeleit vezesse be a beltéri egység(ek) kívánt
AJTÓNYITÓ CSATLAKOZTATÁS (külön rendelhet )õ
- A kültéri egység hátuljához csatlakoztassa a zárhoz használandó
kábeleket (11). A zár maximum 12 V=0,5 A-es lehet.
BELTÉRI EGYSÉG FELSZERELÉSE (e és f)
- Ez az egység bels térbe szerelend .õ õ
- A kívánt helyre 4 csavarral rögzítse a tartólapot (f) (körülbelül
1,6 m-es magasságban) (12).
- Csatlakoztassa az összeköt kábelt (d) a beltéri egység (e), õ
közben figyeljen a színkódokra (13).
- Függessze fel a beltéri egységet (e) a tartólapra (f) (14).
- Csatlakoztassa a hálózati adaptert (c) a hálózati csatlakozóba.
- Amint valaki megnyomja az ajtócsengõt, a monitor csörögni
kezd, és a kijelzõ bekapcsol.
- A látogatóval való beszélgetéshez nyomja meg a monitorgombot
a monitoron (14a). Bármikor használhatja ezt a gombot, p1-ha ki
akar nézni a kamerával. Két kamera csatlakoztatása esetén a
másik kamera kiválasztásához nyomja meg újra a gombot. A
kulcsgombbal nyithatja ki az ajtót (14b). Az utóbbi csak
elektromos ajtónyitó (nem tartozék) telepítésekor mûködik.
- A menügomb megnyomásával megadhatja a kijelzõ (fényerõ,
kontraszt és szín) és a hang (hangerõ) beállításait (14c). A fel és
le nyilakkal (14d) válassza ki az elemet, a balra és jobbra
nyilakkal pedig módosítsa az értéket. A beállítások
automatikusan tárolódnak.
- A menübõl való kilépéshez nyomja meg az esc. gombot (14e),
vagy várjon kb. 60 másodpercet az automatikus kilépéshez.
Megjegyzés: a mûködtetõ gombok a monitorgomb
megnyomásakor kigyulladnak.
- Rendszeresen tisztítsa meg a képernyõt egy száraz ruhával vagy
szemüvegtisztító kendõvel.
- A kültéri egységet arra az oldalra rögzítse, amerre az ajtó
- Összeszerelés el tt tesztelje a készletet, és határozza meg a õ
megfelel rögzítési magasságokat. õ
- Egy másodlagos beltéri egység (VD71) párhuzamosan
csatlakoztatható (színt a színnel).
- Ajtónyitók használata: DB5005 (csak rugós zárnyelv) vagy
DB5005L (rúgós zárnyelv + kulccsal nyitható zár) az ajtó
- A kábel(eke)t alacsony feszültség kábel(ekk)el maximum 30 m-û
ig hosszabbítsa (figyeljen a színekre).
SISTEM VIDEO INTERCOM, PENTRU UÞÃ
Seria VD71Z este un sistem video intercom pentru u . Acesta þã
îmbun t e te confortul i siguran a. Intrarea în contact cu ã ãþþ þ þ
vizitatorul dvs. previne vizitele nedorite. Suportul metalic rezistent
la impacturi este adecvat atât pentru montare prin incorporare cât
þi pe suprafa . Butoanele pentru sonerie sunt iluminate când este þã
întuneric. Mai mult, este posibil s debloca i de la distan u a, ãþ þãþ
folosind o telecomand electric pentru aceasta (nu este inclus ). ã ã ã
Pute i interconecta dou seturi VD71Z pentru a vizualiza atât u a þãþ
din fa cât i pe cea din spate pe un singur sistem.þãþ
CON INUTUL COLETULUI (1)Þ
b.Aparat exterior cu disc posterior/pe fereastr , cu montare pe ã
f. Suport interior cu disc de montare
INSTALAREA APARATULUI INTERIOR (a i b)þ
- Stabili i punctul adecvat i face i o gar de aproximativ 6mm în þþþã
perete sau marginea ferestrei, la o în l ime de aproximativ 1,50 ãþ
- Folosi i fereastra furnizat (b) pentru montarea la suprafa , în þãþã
cazul mont rii incorporate, folosi i fereastra ca ablon (2).ãþþ
Adâncimea pentru asamblarea incorporat este de aproximativ 2 ã
- Acum, scoate i u a metalic frontal , sl bind urubul Tork din þþã ã ã þ
partea inferioar i glisând fa ada în jos (3a+3b). ãþþ
- Dirija i cablurile i pe cel al adaptorului de alimentare prin þþ
orificiu, din interior c tre exterior (4).ã
- Conecta i adaptorul, acorda i aten ie la + i -, i la marcajele de þ þ þ þ þ
- Conecta i aparatul exterior, culoare la culoare/schema de þ
conectare (6a+6b, în func ie de set), apoi a eza i discul din spate þþþ
- Monta i aparatul exterior (a) cu 4 uruburi i, în cazul asambl rii þþ þ ã
la suprafa , colierul (b) pe sau în perete (8a + 8b).þã
- Butonul transparent de pe sonerie se poate deplasa în fa þã
pentru a fixa cu u urin cardul cu nume pe sub (9).þþã
- Înlocui i partea frontal (10) i fixa i-o cu uruburile.þãþþþ
- Instala i cablurile de la suportul exterior la loca ia dorit a þ þ ã
suportului(urilor) interioare.
CONECTAREA DESCHIZ TORULUI DE U (nu este inclus)ÃÞÃ
- Conecta i cablurile în partea din spate pentru a închide suportul þ
exterior (11). Siguran a poate fi de maxim 12V = 0,5 Aþ
ANSAMBLUL POSTULUI INTERIOR (e i f)þ
- Acest aparat trebuie montat la interior.
- Fixa i colierul de montare (f) cu 4 uruburi în loca ia dorit þþþã
(în l ime de aprox. 1,6m) (12).ãþ
- Conecta i cablul (d) la aparatului interior (e) i acorda i aten ie þþþ þ
marcajelor de culori (13).
- Ag a i suportul (e) de discul de montare (f) (14).ãþ þ
- Introduce i adaptorul de alimentare (c) la o priz .þã
- În momentul în care este ap sat butonul soneriei, monitorul va ã
suna iar ecranul se va activa.
- Ap sa i butonul monitorului de pe monitor (14a) pentru a vorbi ãþ
cu vizitatorul dumneavoastr . Pute i folosi acest buton de câte ori ãþ
dori i s v uita i afar . Dac sunt conectate dou camere de luat þã ã þã ã ã
vederi, pute i ap sa din nou pentru a selecta cealalt camer de þã ã ã
luat vederi. Pute i deschide u a de la butonul tast (14b). Acesta þþã
din urm func ioneaz numai dac este instalat un dispozitiv ãþã ã
electric de deschidere a u ii (excl.).þ
- Pute i regal set rile ecranului (luminozitate, contrast i culoare) þãþ
þi ale sunetului (volum) ap sând butonul meniului (14c). Folosi i ãþ
s ge ile sus i jos (14d) pentru selectare i s ge ile stânga i ãþþ þ ãþþ
dreapta pentru reglare. Set rile sunt memorate automat.ã
- Ap sa i butonul esc. (14e) pentru a ie i din meniu sau a tepta i ãþþ þ þ
aproximativ 60 de secunde pentru ca acesta s se închid ã ã
Not :ã butoanele de operare se aprind când se apas butonul ã
- Cur a i periodic ecranul cu o cârp uscat sau cu batiste de ãþ þ ã ã
- Ag a i suportul exterior pe partea de închidere a u ii.ãþ þ þ
- Testa i setul înainte de asamblare i stabili i în l imile corecte de þþþãþ
- Un al doilea suport interior VD71Z) se poate conecta în paralel (
- Folosi i-l ca i deschiz tor de u . DB5005 (numai yal ) sau þþãþã ã
DB5005L (încuietoare + clan ) pentru a debloca electric u a.þãþ
- Lungi i cablurile la maxim 30m cu cabluri de curent de joas þã
tensiune (acorda i aten ie la culori).þ þ
KAMEROVÝ DVE NÍ KOMUNIKA NÍ SYSTÉMØÈ
Série VD71Z je kamerový dve ní komunika ní systém (interkom). øè
Zahrnuje v sob pohodlí i bezpe nost. P edb žnou komunikací s ìèø ì
návšt vníkem zamezíte necht ným návšt vám. Vn jší prvek z ì ì ì ì
kovu, odolného v i nárazu, lze p ipevnit na omítku i vestav t do ùèø ì
zdi. Za tmy jsou tlaèítka zvonku osv tlena. Navíc je možné dve e ì ø
dálkov odemknout pomocí elektrického otvíra e dve í (není ìèø
sou ástí dodávky).M žete také propojit dv sady VD71Z a použít je èù ì
na p ední i zadní dve e v jednom systému.ø ø
b.Ráme ek k montáži na ze /zadní plocha vn jší jednotkyèï ì
f. Montážní plocha vnit ního prvku ø
INSTALACE VN JŠÍ JEDNOTKY (a a b)Ì
- Vyberte odpovídající místo a vyvrtejte do zdi i rámu okna otvor è
p ibl. 6 mm ve výšce p ibl. 1,50 metr .ø ø ù
- Použijte dodávaný ráme ek (b) pro montáž na omítku, v p ípad èø ì
montáže pod omítku použijte ráme ek jako šablonu (2).Hloubka è
vestav né sestavy je p ibl. 2cm.ì ø
- Nyní sejm te koková p ední dví ka uvolnì ø ø ìním šroubku Tork
vespod a vysunutím elního panelu sm rem dol (3a+3b). èì ù
- Protáhn te kabel(y) a napájecí adaptér skrz otvor zevnit ven ì ø
- Propojte adaptér, dodržujte + a – a zna ky na kabelu (5).è
- Propojte vn jší jednotku, zachovávejte barevné ozna ení dle ìè
propojovacího diagramu (6a+6b v závislosti na sad ), pak ì
p ipevn te zadní plochu (7).ø ì
- P ichytn te vn jší jednotku (a) pomocí 4 šroubk a v p ípad ø ì ì ù ø ì
montáže na omítku i držák (b) na i do zdi (8a+8b).è
- Pr hledné tla ítko zvonku m žete vysunout dop edu a pod n j ùèù ø ì
vložit štítek se jménem (9).
- Vra te zp t elní kryt (10) a p ipevn te jej šroubky. ì èø ì
- Natáhn te kabely z vn jší jednotky na požadované místo ke ì ì
vnit ní jednotce(jednotkám).ø
P IPOJENÍ OTEVÍRA E DV Í (není sou . dodávky)ØÈÌØ è
- P ipojte kabely k zadní ásti, aby šlo zavírat vn jší jednotku (11). øèì
Zámek by m l být maximáln 12V = 0,5A.ì ì
MONTÁŽ VNIT NÍ JEDNOTKY (e a f)Ø
- Montáž této jednotky provád jte uvnit .ì ø
- P ipevn te montážní držák (f) pomocí 4 šroub na požadované ø ì ù
místo (p ibl. 1,6m vysoko) (12).ø
- P ipojte propojovací kabel (d) k vnit ní jednotky (e) a dbejte na ø ø
- Sejm te jednotku(y) z montážní plochy (f) (14).ì
- Vložte napájecí adaptér (c) do elektrické zásuvky.
- Jakmile n kdo stiskne tla ítko zvonku, monitor zazvoní a zapne ìè
- Stiskn te tla ítko monitoru, nacházející se na monitoru (14aa ìè
m žete hovo it s návšt vníkem. Toto tla ítko m žete také použít ù ø ì èù
kdykoliv se budete chtít podívat ven. V pø ì øípad , že jsou p ipojeny
dv kamery, m žete tla ítko stisknout ješt jednou a zvolit ì ù èì
druhou kameru. Dve e m žete otev ít tla ítkem s klí em (14b). ø ù ø è è
Druhá možnost je funk ní pouze, je-li nainstalován otvíra dve í è è ø
- Stiskem tla ítka menu (14c) lze nastavit displej (jas, kontrast a è
barvu) a zvuk (hlasitost). Použijte tla ítka šipek nahoru a dol èù
(14d) pro volbu a šipky vlevo a vpravo pro nastavení. Nastavení
- Stiskem tla ítka esc. (14e) ukon íte menu, nebo vy kejte pè è è øibl.
60 sekund, manu se automaticky vypne
Poznámka: funk ní tla ítka se po dotyku na tla ítko monitoru è è è
- Obrazovku pravideln ist te suchým had íkem i ubrousky na ìèì ø è
- Zav ste vn jší jednotku na zavírací stranu dve í.ì ì ø
- Otestujte sestavu ješt p ed p ipevn ním a promyslete správnou ì ø ø ì
- Druhá vnit ní jednotka VD71Z) m že být p ipojena paraleln ø(ù ø ì
(barva drátk musí být zachována). ù
- Používejte jej jako otvíra dve í. DB5005 (pouze západka) i èøè
DB5005L (západka + závora zámku) pro elektrické odemykání
- Prodlužte kabel(y) až do maximáln 30 m pomocí slaboproudých ì
kabel (dbejte barevných ozna ení).ùè
VIDEO INTERFONSKI SUSTAV ZA VRATA
VD71Z serija predstavlja video isnterfonski sustav za vrata. Njime
se poboljšavaju i sigurnost i udobnost. Kontakt s posjetitljima
unaprijedd sprije it e dolazak neželjenih posjetitelja. Materijal è ã
vanjske jedinice koji je otporan na udarce prikladan je za
ugradbene i površinske montaže. Tipkala za zvonce su sovijetljena i
vide se u mraku. Štoviše, postoji mogu nost daljinskog ã
otklju avanja vrata uz pomo elektri ne brave (nije u kompletu). è ã è
Možete meðusobno povezati dva VD71Z kompleta kako bi mogli
vidjet i prednja i stražnja vrata u 1 sustavu.
b.Prozor za površinsku montažu/vanjska jedinica sa stražnjom
f. Montažna plo a za unutarnju jedinicu è
POSTAVLJANJE VANJSKE JEDINICE (a i b)
- Odredite prikladno mjesto za montažu i izbušite rupu od približno
6 mm u zidu ili prozorskom okviru na visini od približno 1,50
- Koristite isporu eni prozor (b) za površinsku montažu, u slu aju è è
ugradbene montaže prozor koristite kao šablonu (2).Ugradbena
dubina sklopa iznosi približno 2 cm.
- Sada skinite metalna prednja vrata otpuštanjem torx vijaka pri
dnu i njegovim povla enjem prema dolje (3a+3b). è
- Provucite kabel(e) i adapter napajanja kroz rupu iznutra prema
- Priklju ite adapter i obrati pozor na + i – te na oznake na kabelu è
- Priklju ite vanjsku jedinicu, povežite boju na boju (6a+6b ovisno è
o kompletu), te zatim postavite stražnju plo u (7).è
- Montirajte vanjsku jedinicu (a) s 4 vijka i u slu aju površinske è
montaže, nosa (b) na ili u zid (8a+8b).è
- Prozirno tipkalo za zvonce može se premjestiti naprijed kako bi
se lako postavilo ime ispod poklopca (9).
- Vratite prednji dio (10) i u vrstite ga vijcima.è
- Instalirajte kablove iz vanjske jedinice do željenog mjesta za
PRIKLJU IVANJE ELEKTRI NE BRAVE (nije u kompletu)È È
- Priklju ite kabele na stražnji dio vanjske jedinice (11). Elektri na è è
brava smije biti za najviše 12V= 0,5A.
MONTAŽA UNUTARNJE JEDINICE (e i f)
- Ova jedinica mora se montirati u zatvorenom prostoru (unutra).
- Pomo u 4 vijka u vrstite montažni nosa (f) na željeno mjesto ã è è
(približno 1,6 m visine) (12).
- Priklju ite spojni kabel (d) na unutarnje jedinicu (e) i obratite è
pozor na ozna ivanje bojama (13).è
- Ovjesite jedinicu (e) da visi s montažne plo e (f) (14).è
- Utaknite elektri ni adapter (c) u zidnu uti nicu.è è
- im netko pritisne prekidaè zvonca, monitor æe zazvoniti, a È
- Dodirnite gumb za nadzor na monitoru (14a) da bi razgovarali s
posjetiteljem Ovaj gumb možete upotrijebiti u bilo kojem
trenutku za pogled van. U sluèaju da su dvije kamere spojene,
ponovnim pritiskom odabrat æete drugu kameru. Vrata možete
otvoriti uz pomoæ gumba za kljuèeve (14b). Otvaranje radi samo
kad se montira elektrièni otvaraè vrata (nije u kompletu.).
- Zaslon (svjetlinu, kontrast i boju) i postavke zvuka (glasnoæa)
možete podesiti pritiskom na gumb izbornika (14c). Strelicama
za gore i dolje (14d) vršite odabir, a strelicama lijevo i desno
podešavanje. Postavke se pohranjuju automatski.
- Pritisnite gumb esc. (14e) za izlaz iz izbornika ili prièekajte
približno 60 sekundi za automatsko iskljuèivanje.
Napomena: Gumbi za upravljanje zasvijetlit æe nakon dodirivanja
- Redovito èistite zaslon suhom tkaninom ili krpicama za èišæenje
- Vanjsku jedinicu postavite na strani zatvaranja vrata.
- Provjerite komplet prije njegove montaže i odredite pravilne
- Druga unutarnja jedinica (VD71Z) može se priklju iti paralelno è
- Upotreba elektri ne brave: DB5005 (samo vijak zasuna) ili è
DB5005L (zasun + mirni vijak) za elektri nu bravu na vratima.è
- Duljina kablova iznosi maksimalno do 30 m niskonaponskih
kablova (obratite pozor na boje).
GÖRÜNTÜLÜ KAPI NTERKOM S STEMÝ Ý Ý
VD71Z bir görüntülü kap interkom sistemidir. Rahatl k ve güvenli i ý ý ð
artt r r. Ziyaretçinizle temasa geçerek istenmeyen ziyaretçileri ý ý
önceden engeller. Darbeye dayan kl metal d kutu hem gömme ý ý ýþ
hem de yüzeye monte edilmeye uygundur. Zil dü meleri karanl kta ð ý
ýþýk verir. Ayr ca, elektrikli kap otomat ile (hariçtir) uzaktan kap y ý ý ý ý ý
açman z mümkündür. ki VD71Z setini ön ve arka kap y tek bir ý Ý ý ý
sistemde kullanmak üzere de ba layabilirsiniz. ð
b.Yüzeye montaj pencere/arka plaka d üniteýþ
f. ç mekan kutusu ba lant plakas Ý ð ý ý
Di MEKÂN ÜN TES KURULUMU (a ve b)Þ Ý Ý
- Uygun noktay belirleyin ve duvara veya pencere pervaz na ý ý
yerden 1.50 metre kadar yükseklikte 6mm civar bir delik aç n.ý ý
- Yüzey montaj için temin edilmi pencereyi (b) kullan n, gömme ý þ ý
montaj için pencereyi ablon (2) olarak kullan n z. Gömme þ ý ý
montaj n derinli i yakla k 2 cm.dir. ý ð þý
- imdi metal ön kap y alttaki Tork viday gev eterek ve öne a a Þ ý ý ý þ þ ðý
do ru (3a+3b) kayd rarak ç kar n z. ð ý ý ý ý
- Kablo(lar) ve güç adaptörü kablosunu içeriden d ar ya do ru ý ýþ ý ð
- Adaptörü ba lay n z + ve –'ye ve kablodaki renklere dikkat ediniz ð ý ý
- D mekân ünitesini renklere ve ba lant diyagram na göre ýþ ð ý ý
ba lay n z (sete göre 6a+6b), sonra arka plakayð ý ý ý þ yerle tiriniz (7).
- D mekân ünitesini (a) 4 vida ile ve yüzeye montajda, ba lant ýþ ð ý
parças duvara (b) veya duvar içine (8a+8b) olmak üzere ý
- Saydam zil dü mesi alt na kartvizit yerle tirilmek üzere kolayl kla ð ý þ ý
ileri do ru hareket ettirilebilir (9).ð
- Ön parçay (10) yerle tiriniz ve vidalarla s k t r n z.ý þ ý ýþ ý ý ý
- Kablolar d mekân kutusundan iç mekan kutu(lar)ý ýþ ý ýn n istenilen
noktas na do ru dö eyiniz.ý ð þ
KAPI OTOMATI BA LANTISI (dâhil de ildir)Ð ð
- Kablolar d mekân kutusunu kapatmak için arkadan baý ýþ ð ý ýlay n z
(11). Kilit en fazla 12V= 0.5A olabilir.
ÝÇ MEKÂN KUTU MONTAJI (e ve f)
- Bu ünitenin montaj mutlaka iç mekâna yap lmal d r. ý ý ý ý
- Ba lant parças n (f) 4 vida ile istenilen noktaya tak n z (yakla k ð ý ý ý ý ý þý
- Ba lant kablosunu (d) iç mekân ünitesine (e) ba lay n z ve renk ð ý ð ý ý
i aretlerine dikkat ediniz (13).þ
- Kutuyu (e) montaj plakas ndan (f) as n z (14).ý ý ý
- Güç adaptörünü (c) duvar ç k na tak n z.ý ýþý ý ý
- Zile birisi bast nda, monitör çalacak ve ekran aç lacakt r.ýðý ý ý
- Konu unuzla konuð þmak için monitör üzerindeki monitör
dü mesine bas n (14a). Bu dü meyi d ar bakmak istedi iniz ð ý ð ýþ ý ð
herhangi bir zamanda da kullanabilirsiniz. E er iki kamera ð
ba l ysa, di er kameray seçmek için tekrar basabilirsiniz. Kap y ð ý ð ý ý ý
anahtar dü meyle açabilirsiniz (14b). kincisi sadece elektrikli ð Ý
kap otomat (hariçtir) kurulu ise çal r.ý ý ýþý
- Ekran (parlakl k, kontrast ve renk) ve ses (volüm) ayarlar n ý ý ý
menü dü mesine (14c) basarak yapabilirsiniz. Seçmek için ð
yukar -a a oklar (14d) ve ayarlamak için sa -sol oklar ý þ ðý ý ð ý
kullan n z. Ayarlar otomatik olarak kaydedilir. ý ý
- Menüden ç kmak için esc. dü mesine (14e) bas n z veya otomatik ý ð ý ý
olarak kapanmas için yakla k 60 saniye bekleyiniz..ý þý
Not: monitör dü mesine bas ld nda operasyon dü meleri ð ý ýðý ð
- Ekran düzenli olarak kuru bir bez veya gözlük temizleyicilerle ý
- D mekân kutusunu kap n n kapand tarafa as n z.ýþ ý ý ýðý ý ý
- Kurmadan önce seti kontrol ediniz ve do ru montaj ð
yüksekliklerini belirleyiniz.
- kinci bir dâhili mekân kutusu (VD71Z paralel olarak (renkten Ý
- Kap otomat olarak: kap y otomatik olarak açmak için DB5005 ý ý ý ý
(sadece dilli kilit) veya DB5005L (dilli + silindirli kilit) kullan n z. ý ý
- Kablo(lar) maksimum 30m uzat n z, dü ük gerilimli ak m ý ý ý þ ý
kablolar (renklere dikkat ediniz) kullan n z.ý ý ý
ÓÕÓÔÇÌÁ ÅÍÄÏÅÐÉÊÏÉÍÙÍÉÁÓ ÌÅ ÈÕÑÏÔÇËÅÏÑÁÓÇ
To VD71Z . åßíáé Ýíá óýóôçìá åíäïåðéêïéíùíßáò ìå èõñïôçëåüñáóç
Âåëôéþíåé ôçí Üíåóç êáé ôçí áóöÜëåéÜ óáò Ç åðáöÞ ìå ôïí åðéóêÝðôç .
óáò åê ôùí ðñïôÝñùí ðñïëáìâÜíåé ôïõò áíåðéèýìçôïõò Ç áíèåêôéêÞ .
óôá ÷ôõðÞìáôá ìåôáëëéêÞ åîùôåñéêÞ ìïíÜäá åßíáé êáôÜëëçëç êáé ãéá
åíôïé÷éóìÝíç êáé ãéá åðéôïß÷éá ôïðïèÝôçóç Ôï êïõäïýíé öùôßæåôáé .
üôáí åßíáé óêïôåéíÜ ÅðéðëÝïí ìðïñåßôå íá îåêëåéäþóåôå ôçí ðüñôá ìå . ,
ôçëå÷åéñéóìü ìå ôï ìç÷áíéóìü çëåêôñéêïý áíïßãìáôïò äåí ðåñéëáìâ ( .).
Ìðïñåßôå åðßóçò íá äéáóõíäÝóåôå äýï óõóêåõÝò Æ ãéá íá VD71
÷åéñßæåóôå ôçí åìðñüò êáé ðßóù ðüñôá ìå Ýíá óýóôçìá
ÐÅÑÉÅ×ÏÌÅÍÁ ÔÇÓ ÓÕÓÊÅÕÁÓÉÁÓ (1)
b. / Ðßóù ðëÜêá ðëáßóéï åðéöÜíåéáò åãêáôÜóôáóçò åîùôåñéêÞò ìïíÜäáò
c. Çëåêôñéêüò ðñïóáñìïãÝáò
f. ÐëÜêá åãêáôÜóôáóçò åóùôåñéêÞò ìïíÜäáò
ÅÃÊÁÔÁÓÔÁÓÇ ÅÎÙÔÅÑÉÊÇÓ ÌÏÍÁÄÁÓ êáé (a b)
- 6 Êáèïñßóôå ôï êáôÜëëçëï óçìåßï êáé áíïßîôå ìßá ôñýðá ðåñßðïõ
÷éëéïóôþí óôïí ôïß÷ï Þ óôï ðëáßóéï ôïõ ðáñáèýñïõ óå ýøïò
- (b) ×ñçóéìïðïéÞóôå ôï ðëáßóéï ðïõ ðáñÝ÷åôáé ãéá åðéôïß÷éá
ôïðïèÝôçóç óå ðåñßðôùóç åíôïé÷éóìÝíçò ôïðïèÝôçóçò,
÷ñçóéìïðïéÞóôå ôï ðëáßóéï ùò ïäçãü åöáñìïãÞò Ôï âÜèïò ôçò (2).
åíôïé÷éóìÝíçò ôïðïèÝôçóçò åßíáé ðåñßðïõ åêáôïóôÜ 2 .
-Ôþñá áöáéñÝóôå ôç ìåôáëëéêÞ åìðñüò ðüñôá ÷áëáñþíïíôáò ôç âßäá
óôï êÜôù ìÝñïò êáé óýñïíôáò ôï åìðñüò ìÝñïò ðñïò ôá êÜôù (3a+
- (- ) ÏäçãÞóôå ôï êáëþäéï á êáé ôï êáëþäéï ôïõ çëåêôñéêïý
ðñïóáñìïãÝá ìÝóá áðü ôçí ôñýðá áðü ìÝóá ðñïò ôá Ýîù (4).
- , + -, ÓõíäÝóôå ôïí ðñïóáñìïãÝá ðñïóÝîôå ôá êáé êáé ôéò åíäåßîåéò
- , / ÓõíäÝóôå ôçí åîùôåñéêÞ ìïíÜäá ÷ñþìá ìå ÷ñþìá äéÜãñáììá
óýíäåóçò áíÜëïãá ìå ôç ìïíÜäá Ýðåéôá ôïðïèåôÞóôå ôçí (6a + 6b ),
- (a) 4 , ÔïðïèåôÞóôå ôçí åîùôåñéêÞ ìïíÜäá ìå âßäåò êáé óå
ðåñßðôùóç åðéôïß÷éáò ôïðïèÝôçóçò ôïðïèåôÞóôå ôç âÜóç ðÜíù , (b)
Þ ìÝóá óôïí ôïß÷ï (8a+ 8b).
- Ìðïñåßôå íá ìåôáêéíÞóåôå ôï äéáöáíÝò êïõìðß ôïõ êïõäïõíéïý ðñïò
ôá åìðñüò ãéá íá âÜëåôå åýêïëá áðü êÜôù ôï üíïìá ôïõ êïõäïõíéïý
- (10) ÅðáíáôïðïèåôÞóôå ôï åìðñüò ìÝñïò êáé óôáèåñïðïéÞóôå ôï ìå
- ÔïðïèåôÞóôå ôá êáëþäéá áðü ôçí åîùôåñéêÞ ìïíÜäá óôï åðéèõìçôü
óçìåßï ôçò åóùôåñéêÞò ìïíÜäáò ùí ( ).
ÓÕÍÄÅÓÇ ÌÇ×ÁÍÉÓÌÏÕ ÁÍÏÉÃÌÁÔÏÓ ÐÏÑÔÁÓ äåí (
- ÓõíäÝóôå ôá êáëþäéá óôï ðßóù ìÝñïò ãéá ôï êëåßóéìï ôçò
åîùôåñéêÞò ìïíÜäáò Ç ëåéôïõñãßá êëåéäþìáôïò ìðïñåß íá åßíáé (11).
ÓÕÍÁÑÌÏËÏÃÇÓÇ ÅÓÙÔÅÑÉÊÇÓ ÌÏÍÁÄÁÓ êáé (e f)
- .Ç åãêáôÜóôáóç áõôÞò ôçò ìïíÜäáò ðñÝðåé íá ãßíåé åíôüò
- (f) 4 ÓôáèåñïðïéÞóôå ôç âÜóç ôïðïèÝôçóçò ìå âßäåò óôï åðéèõìçôü
óçìåßï ðåñßðïõ óå ýøïò ìÝôñïõ ( 1, 60 ) (12).
- (d) (e) ÓõíäÝóôå ôï êáëþäéï óýíäåóçò óôçí åóùôåñéêÞ ìïíÜäá êáé
äþóôå ðñïóï÷Þ óôéò ÷ñùìáôéêÝò åíäåßîåéò (13).
- (e (f) (14).ÊñåìÜóôå ôç ìïíÜäá áðü ôçí ðëÜêá ôïðïèÝôçóçò
- (c) .ÅéóÜãåôå ôïí çëåêôñéêü ðñïóáñìïãÝá óå ìßá Ýîïäï ôïõ ôïß÷ïõ
- , Ìüëéò êÜðïéïò ÷ôõðÞóåé ôï êïõäïýíé ç ïèüíç èá ç÷Þóåé êáé èá
- (14a) ÐáôÞóôå ôï êïõìðß ôçò ïèüíçò ãéá íá ìéëÞóåôå ìå ôïí
åðéóêÝðôç Ìðïñåßôå åðßóçò íá ÷ñçóéìïðïéÞóåôå áõôü ôï êïõìðß.
ïðïéáäÞðïôå óôéãìÞ åðéèõìåßôå íá êïéôÜîåôå Ýîù Óôçí ðåñßðôùóç .
ðïõ åßíáé óõíäåäåìÝíåò äýï êÜìåñåò ìðïñåßôå íá ðáôÞóåôå îáíÜ ,
ãéá íá åðéëÝîåôå ôçí Üëëç êÜìåñá Ìðïñåßôå íá áíïßîåôå ôçí ðüñôá .
ìå ôï êïõìðß ôïõ êëåéäéïý Áõôü ëåéôïõñãåß ìüíï áí Ý÷åé (14b).
åãêáôáóôáèåß çëåêôñéêüò ìç÷áíéóìüò áíïßãìáôïò ðüñôáò äåí (
- ( , Ìðïñåßôå íá ðñïóáñìüóåôå ôéò ñõèìßóåéò ôçò ïèüíçò öùôåéíüôçôá
áíôßèåóç êáé ÷ñþìá êáé ôïõ Þ÷ïõ Ýíôáóç ðáôþíôáò ôï êïõìðß ) ( )
ôïõ ìåíïý ×ñçóéìïðïéÞóôå ôá Üíù êáé êÜôù âÝëç ãéá (14c). (14d)
íá åðéëÝîåôå êáé ôá âÝëç áñéóôåñÜ êáé äåîéÜ ãéá íá ñõèìßóåôå Ïé .
ñõèìßóåéò èá áðïèçêåõôïýí áõôüìáôá .
- (14e) ÐáôÞóôå ôï êïõìðß ãéá íá âãåßôå áðü ôï ìåíïý Þ ðåñéìÝíåôå
ðåñßðïõ äåõôåñüëåðôá ãéá íá êëåßóåé áõôüìáôá 60 .
Óçìåßùóç: ôá êïõìðéÜ ëåéôïõñãßáò èá áíÜøïõí ìå ôï ðÜôçìá ôïõ
- Êáèáñßæåôå ôáêôéêÜ ôçí ïèüíç ìå Ýíá óôåãíü ýöáóìá Þ ìáíôçëÜêéá
- ÊñåìÜóôå ôçí åîùôåñéêÞ ìïíÜäá óôçí ðëåõñÜ êëåéóßìáôïò ôçò
- ÄïêéìÜóôå ôç ìïíÜäá ðñéí ôç óõìáñìïëüãçóç êáé êáèïñßóôå ôá
- Ìðïñåßôå íá óõíäÝóåôå ðáñÜëëçëá êáé äåýôåñç åóùôåñéêÞ ìïíÜäá
(VD17 ) ( ).Æ ÷ñþìá ìå ÷ñþìá
- : DB5005 ( ) ×ñÞóç ùò ìç÷áíéóìüò áíïßãìáôïò ðüñôáò ìüíï ãëùôôßäá
Þ ãëùôôßäá óýñôçò ãéá ôï çëåêôñéêü îåêëåßäùìá ôçò DB5005L ( + )
- 30 ÌÝãéóôç åðéìÞêõíóç ôùí êáëùäßùí Ýùò êáé ìÝôñá ìå êáëþäéá
÷áìçëÞò ôÜóçò ðñïóÝîôå ôá ÷ñþìáôá ( ).
Camera angle : 50 degrees
Power supply : 15 volt DC 1A
Maximal cable length: 30 meter (0.3mm2)
Dooropener output : 12volt DC 500mA max.
Temperature : - 20 till +50 C
