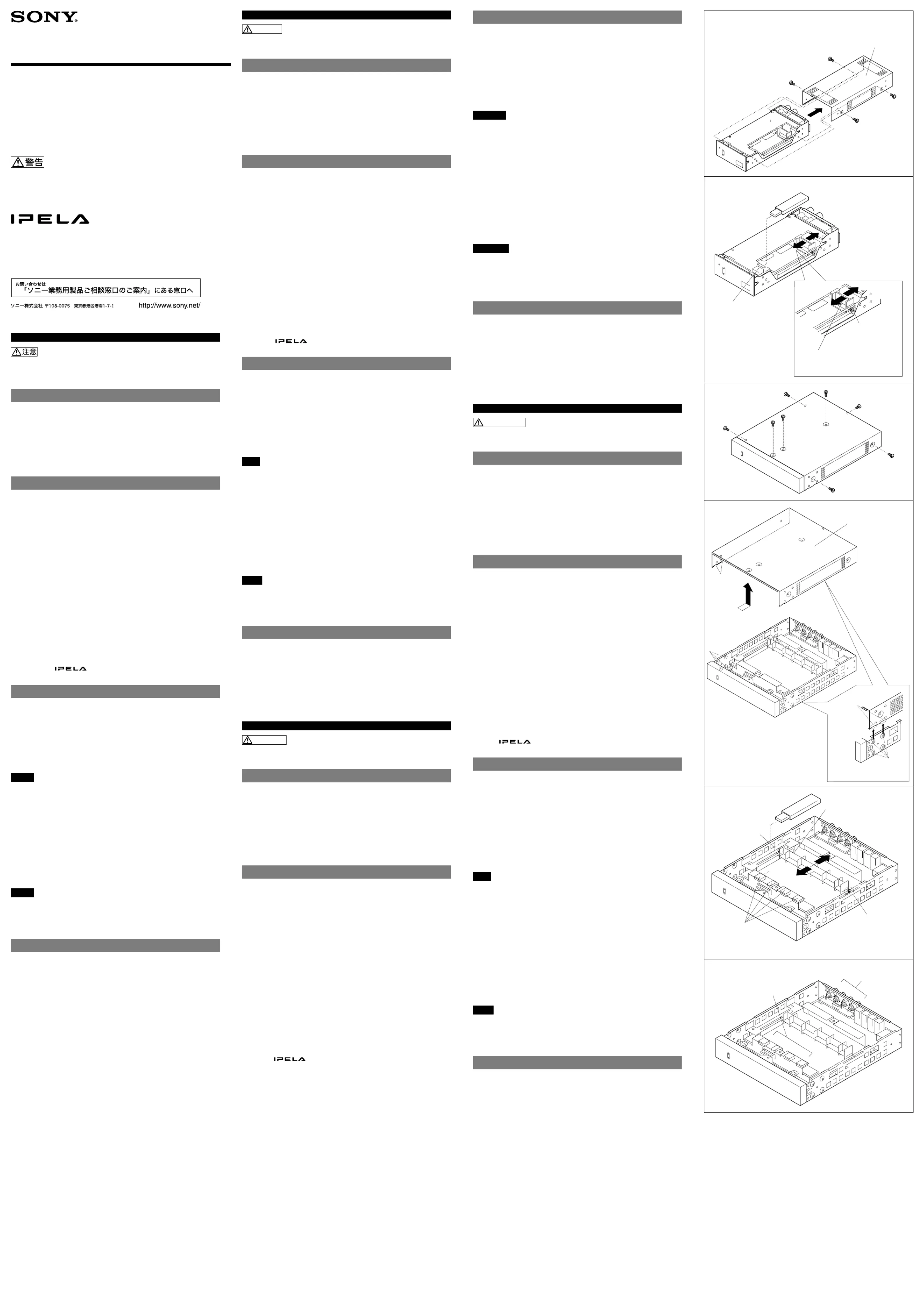

Side 1/2

4-171-772- (1)02

日本語

本書は、サービス担当者、システムインテグレーション担当者専用で

す。サービストレーニングやシステムインテグレーショントレーニング

を受けた技術者のみご利用ください。

安全上の注意

USB

メモリ取付作業をする技術者の方へ

必ず、事前にビデオネットワークステーションの設置説明書およびユー

ザーガイドをお読みください。

事前に、セットの電源プラグまたは

LAN

ケーブル

を抜き、内部が冷めて

から、作業を開始してください。

Edge Storage

機能使用時には温度

度動作保証品の

USB

メモリーをお使

いください。

*SNT-EX101E

は、

LAN

ケーブルより電源を供給しています。

はじめに

本書では、

USB

メモリをソニーのビデオネットワークステーションに取り

付ける方法を記載しています。

対象モデル

SNT-EX101/EX101E

SNT-EX104

ご使用いただける

USB

メモリについて

ご使用いただける

USB

メモリについて詳しくは、ソニーの販売店または販売

代理店へお問い合わせください。

USB

メモリに関して

USB

メモリに記録したデータは、以下の場合に破損したり、消失したりする

可能性があります。データの破損や消失による損害や賠償、逸失利益につい

ては、弊社は一切の責任を負いかねますので、ご了承ください。

USB

メモリにアクセス中に、本機から取り出したり、本機電源を切ったり

した場合

USB

メモリに衝撃が加わった場合

USB

メモリが製品寿命になった場合（使用方法により、製品寿命は大幅に

短くなる場合があります。）

USB

メモリが正しく装着されなかった場合

商標について



IPELA

および

は、ソニー株式会社の商標です。なお、本文中で

は、

、

マークは明記していません。

取り付け方法

SNT-EX101/EX101E

ネジ

本を外し、矢印方向に上カバーをはずす。

(

図



)

ロックネジ

本を緩めて、

USB

メモリホルダーを移動する。

(

図



)

USB

メモリを

USB

メモリポートに挿入し、

USB

メモリに合わせて

USB

ホ

ルダーを移動して、押さえながら、ロックネジをしめる。

(

図



)

ステップ

の逆の手順で、上カバーを取り付ける。

(

図



)

ご注意

USB

メモリポートは

USB

メモリのみ対応します。

SNT-EX104

ネジ

本をはずす。

(

図

）

上カバーの切り欠きをシャーシの凸部位置に合わせて、矢印方向に上カ

バーを取り外す。

(

図



)

ロックネジ

本を緩めて、

USB

メモリホルダーを移動する。

(

図



)

USB

メモリを

USB

メモリポートに挿入し、

USB

メモリに合わせて

USB

ホ

ルダーを移動して、押さえながら、ロックネジをしめる。

(

図



)

ステップ

の逆の手順で、上カバーを取り付ける。

(

図





)

ご注意

USB

メモリポートの並び順は

BNC

コネクタの順と逆になっています。

(

図



)

USB

メモリポートは

USB

メモリのみ対応します。

４つの

USB

メモリを同時に使用することができます。しっかりと固定する

ために、必ず同じ長さの

USB

メモリを使用してください。

USB

メモリの設定方法

設定方法について詳しくは、ビデオネットワークステーションのユーザーガ

イドをご覧ください。



English

Caution

This manual is intended for qualified service and system integration

personnel only.

Precautions

To the technician installing the USB memory

Read the Installation manual and User’s Guide of Video Network Station

before installation.

Before installing the unit, be sure to unplug the power cable and LAN

cable* of the SNT-EX101/EX101E/EX104 and wait until the internal

temperature drops.

For the Edge Storage function, use a USB memory stick to ensure stable

performance in temperature conditions up to 85ºC (185°F).

* SNT-EX101E is powered by LAN cable.

Before Use

This document describes how to install the USB memory into the Sony Video

Network Station.

Applicable Model

SNT-EX101/EX101E

SNT-EX104

About the applicable USB memory

For details about the USB memory, consult the store of purchase, or an

authorized Sony dealer.

About the USB memory stick

Data on the USB memory stick may be damaged or deleted in the following

cases. Sony is not responsible for compensation for damage or lost earnings

due to damage or loss of data.

If you remove the USB memory stick from this device or turn off the power

while the USB memory stick is being accessed.

If the USB memory stick is subject to shock.

When the lifetime of the USB memory stick expires. (Lifetime may shorten

significantly, depending on its use.)

If the USB memory stick is not set or inserted properly.

About the trademark

“IPELA” and are trademarks of Sony Corporation, while they are

not marked with

in the manual.

Installing

For SNT-EX101/EX101E

Remove the 4 screws of the cover. Slide the cover in the direction of the

arrow to remove. (



)

Loosen the lock screw to release the USB memory holder. ( )

Insert the USB memory into the USB memory port. Move the USB

memory holder to secure the USB memory. Tighten the lock screw while

holding the USB memory holder in place. ( )

Reattach the cover by reversing step 1.

Note

The USB memory port should be used only for USB memory.

For SNT-EX104

Remove the 8 screws of the cover. ( )

Slide the cover to align the bosses and notches on both sides and

remove it. ( )

Loosen the 2 lock screws to release the USB memory holder. ( )

Insert the USB memory into one of the USB memory ports. Move the USB

memory holder to secure the USB memory. Tighten the lock screws while

holding the USB memory holder in place. ( )

Reattach the cover by reversing steps 1 and 2. ( / ) 

Notes

The USB memory ports and the BNC connectors are matched oppositely.

( )

The USB memory ports should be used only for USB memory.

Maximum of 4 USB memory can be installed at the same time. The USB

memory should be in same length to be security attached.

Setting the USB memory

Refer to the Users’ Guide of Video Network Station to set the USB memory.

Français

Attention

Ce manuel est destiné aux techniciens qualifiés et aux responsables

d’intégration de systèmes uniquement.

Précautions

À l’attention du technicien chargé de l’installation de la clé USB

Lisez le Manuel d’installation et le Guide de l’utilisateur de la Video

Network Station avant de procéder à l’installation.

Avant d’installer l’appareil, veillez à débrancher le câble d’alimentation et

le câble du réseau local* de la SNT-EX101/EX101E/EX104, puis attendez

que la température interne diminue.

Pour la fonction Edge Storage, utilisez un Memory Stick USB pour assurer

des performances stables à une température allant jusqu’à 85ºC (185°F).

* La SNT-EX101E est alimentée via le câble du réseau local.

Avant la première utilisation

Ce document explique comment installer la clé USB dans la Video Network

Station Sony.

Modèles concernés

SNT-EX101/EX101E

SNT-EX104

À propos des clés USB compatibles

Pour obtenir de plus amples informations sur la clé USB, contactez le

magasin qui vous l’a vendue ou un distributeur Sony agréé.

À propos du Memory Stick USB

Les données du Memory Stick USB risquent d’être endommagées ou

supprimées dans les cas suivants. Sony n’est pas responsable de la

réparation des dommages ou pertes de revenus dues à des dommages ou la

perte de données.

Si vous retirez le Memory Stick USB de cet appareil ou mettez ce dernier

hors tension alors que l’accès au Memory Stick USB est en cours.

Si le Memory Stick USB subit un choc.

Si la durée de vie du Memory Stick USB expire (sa durée de vie risque

d’être considérablement réduite selon son utilisation).

Si le Memory Stick USB n’est pas réglé ou inséré correctement.

À propos des marques de commerce

« IPELA » et sont des marques de commerce de Sony

Corporation et ne sont pas accompagnées des symboles

dans ce

manuel.



Video Network Station

USB

メモリ取付説明書

USB Memory Installation Manual

Manuel d’installation de la clé USB

Manual de instalación de memoria USB

USB-Speicher-Installationsanleitung

Manuale di installazione per le memorie USB

USB

存储器安装手册

お買い上げいただきありがとうございます。

電気製品は安全のための注意事項を守らないと、火災や人身

事故になることがあります。

付属の設置説明書

(

印刷物

)

には、事故を防ぐための重要な注意事項と製品の

取り扱いかたを示しています。製品を安設置説明書をよくお読みのうえ、

全にお使いください。お読みになったあとは、いつでも見られるところに

必ず保管してください。

SNT-EX101/EX101E

SNT-EX104

Installation

Pour les modèles SNT-EX101/EX101E

Retirez les 4 vis du couvercle. Faites glisser le couvercle dans le sens de la

flèche pour l’enlever. (



)

Desserrez la vis de maintien pour libérer le support de la clé USB. ( )

Insérez la clé USB dans le port de la clé USB. Secouez légèrement le

support de la clé USB pour mettre cette dernière en place. Serrez la vis de

maintien tout en maintenant le support de la clé USB en place. ( )

Replacez le couvercle en suivant l’étape 1 en sens inverse.

Remarque

Le port de la clé USB doit être utilisé exclusivement pour la connexion d’une

clé USB.

Pour le modèle SNT-EX104

Retirez les 8 vis du couvercle. ( )

Faites glisser le couvercle pour aligner les bossages aux encoches des

deux côtés, puis retirez-le. ( )

Desserrez les 2 vis de maintien pour libérer le support de la clé USB. ( )

Insérez la clé USB dans l’un des port de la clé USB. Secouez légèrement le

support de la clé USB pour mettre cette dernière en place. Serrez les vis

de maintien tout en maintenant le support de la clé USB en place. ( )

Replacez le couvercle en suivant les étapes 1 et 2 en sens inverse.

( / ) 

Remarques

Les port de la clé USB correspondent aux connecteurs BNC du côté

opposé. ( )

Les port de la clé USB doivent être utilisés exclusivement pour la

connexion de clés USB.

Il est possible d’installer simultanément jusqu’à 4 clés USB. La clé USB doit

posséder la même longueur pour être correctement fixée.

Configuration de la clé USB

Consultez le Guide de l’utilisateur de la Video Network Station pour

configurer la clé USB.

Español

Precaución

Este manual está pensado solo para personal de mantenimiento e

integración de sistemas cualificado.

Precauciones

Para el técnico responsable de la instalación de la memoria USB

Lea el manual de instalación y la guía del usuario de Video Network Station

antes de la instalación.

Antes de instalar la unidad, desconecte el cable de alimentación y el cable

LAN* de SNT-EX101/EX101E/EX104 y espere hasta que la temperatura

interna descienda.

Para la función Edge Storage, utilice una llave de memoria USB para

garantizar un rendimiento estable en condiciones de temperatura de hasta

85ºC (185°F).

* SNT-EX101E recibe alimentación a través del cable LAN.

Antes del uso

Este documento describe cómo instalar la memoria USB en la Video Network

Station de Sony.

Modelo correspondiente

SNT-EX101/EX101E

SNT-EX104

Acerca de la memoria USB correspondiente

Para obtener información acerca de la memoria USB, consulte con el punto

de venta o con un distribuidor Sony autorizado.

Acerca de la llave de memoria USB

Los datos de la llave de memoria USB podrían dañarse o eliminarse en los

siguientes casos. Sony no se responsabiliza ni asume compensación alguna

por daños o pérdida de beneficios debido a daños o pérdida de los datos.

Si extrae la llave de memoria USB de este dispositivo o apaga la unidad

mientras el sistema está accediendo a la llave de memoria USB.

Si somete la llave de memoria USB a golpes.

Si termina la vida útil de la llave de memoria USB. (En función del uso, la

vida útil puede acortarse significativamente.)

Si no coloca o inserta correctamente la llave de memoria USB.

Acerca de la marca comercial

“IPELA” e son marcas comerciales de Sony Corporation, tanto si

en el manual llevan las marcas

como si no.

Instalación

Para SNT-EX101/EX101E

Retire los 4 tornillos de la tapa. Deslice la tapa en la dirección de la flecha

para retirarla. (



)

Afloje el tornillo de retención para soltar el soporte de la memoria USB.

( )

Introduzca el puerto de memoria USB en el puerto USB. Mueva el

soporte de la memoria USB para fijar la memoria USB. Apriete el tornillo

de retención sujetando el soporte de la memoria USB. ( )

Vuelva a colocar la tapa siguiendo el proceso inverso al descrito en el

paso 1.

Nota

El puerto de memoria USB solo debe utilizarse para la memoria USB.

Para SNT-EX104

Retire los 8 tornillos de la tapa. ( )

Deslice la tapa para alinear los salientes y las muescas de ambos lados y

retírela. ( )

Afloje los 2 tornillos de retención para soltar el soporte de la memoria

USB. ( )

Introduzca la memoria USB en uno de los puertos de memoria USB.

Mueva el soporte de la memoria USB para fijar la memoria USB. Apriete

los tornillos de retención sujetando el soporte de la memoria USB. ( )

Vuelva a colocar la tapa siguiendo el proceso inverso al descrito en los

pasos 1 y 2. ( / ) 

Notas

Los puertos de memoria USB y los conectores BNC presentan conexiones

opuestas. ( )

Los puertos de memoria USB solo deben utilizarse para la memoria USB.

Solo pueden instalarse como máximo 4 memorias USB a la vez. La

memoria USB debe tener la misma longitud para que queden bien fijadas.

Configuración de la memoria USB

Consulte la guía del usuario de Video Network Station para configurar la

memoria USB.



上カバー

Cover /

Couvercle /

Tapa

USB

メモリホルダー

USB memory holder /

Support de la clé USB /

Soporte de memoria USB

ロックネジ /

Lock screw /

Vis de maintien /

Tornillo de retención

USB

メモリポート

USB memory port /

Port de la clé USB /

Puerto de memoria USB

切り欠き

Notch /

Encoche /

Muesca

切り欠き

Notch /

Encoche /

Muesca

凸部

Boss /

Bossage /

Saliente

凸部

Boss /

Bossage /

Saliente

上カバー /

Top cover /

Couvercle supérieur /

Tapa superior

ロックネジ /

Lock screw /

Vis de maintien /

Tornillo de retención

ロックネジ /

Lock screw /

Vis de maintien /

Tornillo de retención

USB

メモリホルダー /

USB memory holder /

Support de la clé USB /

Soporte de memoria USB

USB

メモリポート /

USB memory port /

Port de la clé USB /

Puerto de memoria USB

USB

メモリポート /

USB memory port /

Port de la clé USB /

Puerto de memoria USB

VIDEO IN













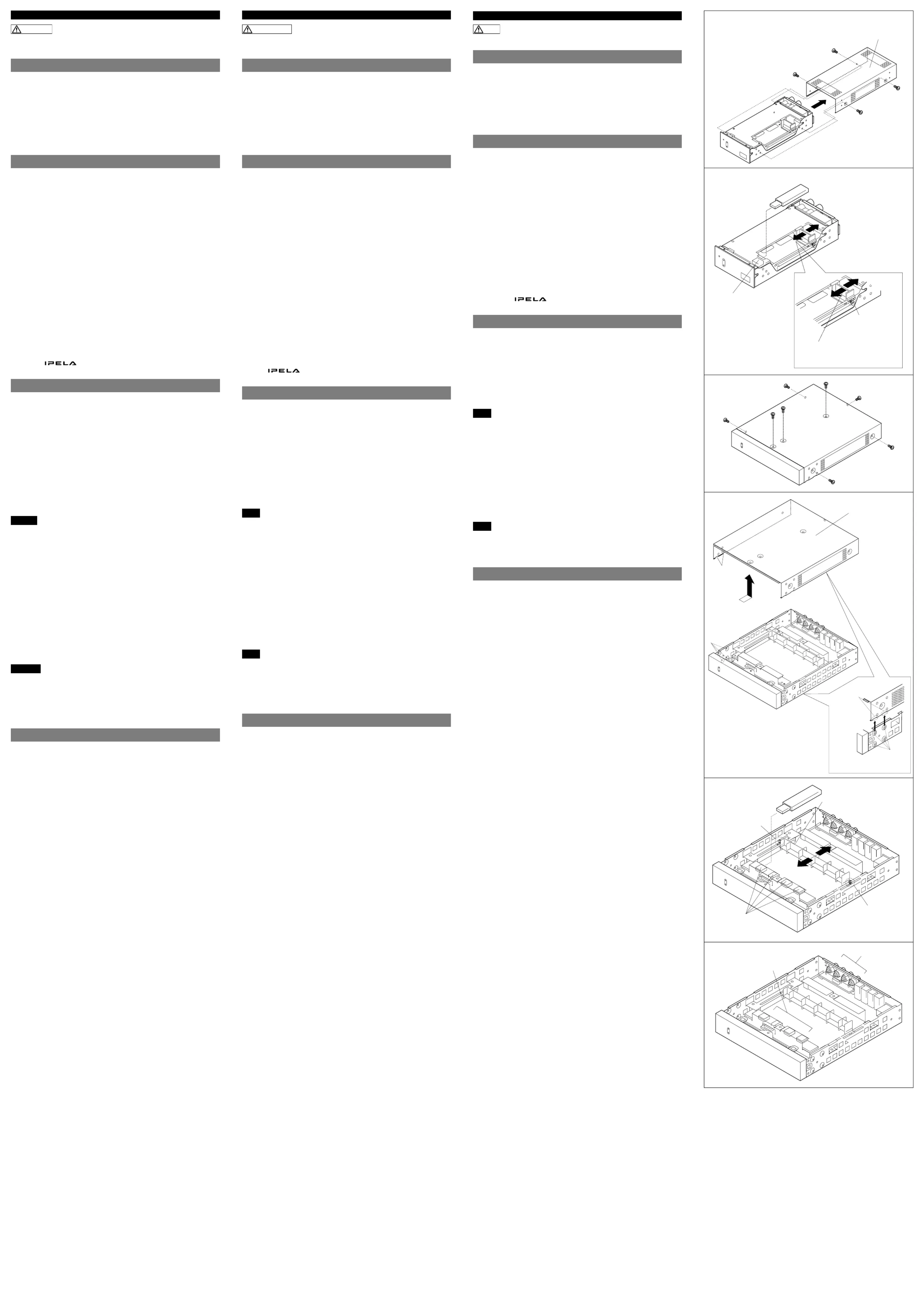

Deutsch

Vorsicht

Dieses Handbuch ist ausschließlich für qualifizierte Service- und

Systemintegra-tionsmitarbeiter bestimmt.

Vorsichtsmaßnahmen

Informationen für Techniker zur Installation des USB-Speichers

Lesen Sie vor der Installation die Installationsanleitung und die

Bedienungsanleitung der Video Network Station.

Stellen Sie vor der Installation des Geräts sicher, dass das Netzkabel und

LAN-Kabel* des SNT-EX101/EX101E/EX104 abgezogen ist, und warten Sie,

bis die Temperatur im Geräteinneren sinkt.

Verwenden Sie für die Funktion Edge Storage einen USB-Speicherstick, um

bei Temperaturen von bis zu 85°C eine stabile Leistung sicherzustellen.

* SNT-EX101E wird durch ein LAN-Kabel mit Strom versorgt.

Vor dem Betrieb

Dieses Dokument beschreibt die Installation des USB-Speichers in der Sony

Video Network Station.

Relevantes Modell

SNT-EX101/EX101E

SNT-EX104

Informationen zum relevanten USB-Speicher

Einzelheiten zum USB-Speicher erhalten Sie über die Vertriebsstelle oder

einen Sony-Vertragshändler.

Hinweise zum USB-Speicherstick

Die Daten auf dem USB-Speicherstick können in den folgenden Fällen

beschädigt oder gelöscht werden. Sony ist nicht verantwortlich für

Kompensationszahlungen für Schäden oder entgangene Einnahmen

aufgrund von Schäden oder Datenverlust.

Wenn Sie den USB-Speicherstick aus dem Gerät entnehmen oder den

Strom ausschalten, während auf den USB-Speicherstick zugegriffen wird.

Wenn der USB-Speicherstick Stößen ausgesetzt wird.

Wenn sich die Nutzungsdauer des USB-Speichersticks seinem Ende nähert.

(Die Nutzungsdauer kann sich, abhängig von der Verwendung, deutlich

verkürzen.)

Wenn der USB-Speicherstick nicht ordnungsgemäß eingestellt oder

eingesetzt ist.

Markeninformationen

„IPELA“ und sind Marken der Sony Corporation, auch wenn sie

nicht mit

oder

in der Anleitung gekennzeichnet sind.

Installation

Für SNT-EX101/EX101E

Entfernen Sie die 4 Schrauben der Abdeckung. Schieben Sie die

Abdeckung in die durch den Pfeil angezeigte Richtung, um sie zu

entfernen. (



)

Lösen Sie die Sicherungsschraube, um die Halterung des USB-Speichers

zu lockern. ( )

Setzen Sie den USB-Speicher in den USB-Speicheranschluss ein.

Verschieben Sie die Halterung des USB-Speichers, um den USB-Speicher

zu sichern. Ziehen Sie die Sicherungsschraube an, während Sie die

Halterung des USB-Speichers an der vorgesehenen Position festhalten.

( )

Bringen Sie die Abdeckung wieder an, indem Sie Schritt 1 in umgekehrter

Richtung ausführen.

Hinweis

Der USB-Speicheranschluss sollte nur für USB-Speicher verwendet werden.

Für SNT-EX104

Entfernen Sie die 8 Schrauben der Abdeckung. ( )

Verschieben Sie die Abdeckung, um die Naben und Kerben an beiden

Seiten aneinander auszurichten, und entfernen Sie sie. ( )

Lösen Sie die 2 Sicherungsschrauben, um die Halterung des USB-

Speichers zu entsperren. ( )

Setzen Sie den USB-Speicher in einen der USB-Speicheranschlüsse ein.

Verschieben Sie die Halterung des USB-Speichers, um den USB-Speicher

zu sichern. Ziehen Sie die Sicherungsschrauben an, während Sie die

Halterung des USB-Speichers an der vorgesehenen Position festhalten.

( )

Bringen Sie die Abdeckung wieder an, indem Sie Schritt 1 und 2 in

umgekehrter Richtung ausführen. ( / ) 

Hinweise

Die USB-Speicheranschlüsse und BNC-Steckverbinder liegen sich jeweils

gegenüber. ( )

Die USB-Speicheranschlüsse sollten nur für USB-Speicher verwendet

werden.

Es können maximal jeweils 4 USB-Speicher installiert werden. Die USB-

Speicher sollten dieselbe Länge aufweisen, damit sie sicher befestigt

werden können.

Einstellen des USB-Speichers

Informationen zur Einstellung des USB-Speichers finden Sie in der

Bedienungsanleitung der Video Network Station.



Italiano

Attenzione

Il presente manuale è destinato esclusivamente a tecnici e addetti

all’integrazione nei sistemi qualificati.

Precauzioni

Per il tecnico incaricato dell’installazione della memoria USB

Prima di procedere all’installazione, leggere il Manuale di installazione e la

Guida per l’utente della Video Network Station.

Prima di installare l’unità, si raccomanda di scollegare il cavo di

alimentazione e il cavo LAN* dell’unità SNT-EX101/EX101E/EX104 e di

attendere che la temperatura interna sia scesa.

Per la funzione Edge Storage, utilizzare un dispositivo di archiviazione di

massa USB per assicurare prestazioni stabili con temperature fino a 85ºC.

* L’unità SNT-EX101E è alimentata dal cavo LAN.

Prima dell’uso

In questo documento è descritta la procedura di installazione delle memorie

USB nella Video Network Station Sony.

Modelli compatibili

SNT-EX101/EX101E

SNT-EX104

Informazioni sui modelli di memorie USB compatibili

Per informazioni dettagliate sulle memorie USB, rivolgersi al negozio presso

cui è stato effettuato l’acquisto oppure a un rivenditore Sony autorizzato.

Informazioni sui dispositivi di archiviazione di massa USB

I dati contenuti su un dispositivo di archiviazione di massa USB

possono essere danneggiati o cancellati nei casi seguenti. Sony declina

ogni responsabilità in caso di danni o perdite di profitti derivanti da

danneggiamento o perdite di dati.

Se il dispositivo di archiviazione di massa USB viene rimosso dal dispositivo

o se viene disattivata l’alimentazione mentre è in corso l’accesso al

dispositivo di archiviazione di massa USB.

Se il dispositivo di archiviazione di massa USB subisce un urto.

Una volta terminata la vita utile del dispositivo di archiviazione di massa

USB. (La vita utile può ridursi in modo significativo a seconda dell’utilizzo

del dispositivo.)

Se il dispositivo di archiviazione di massa USB non è configurato o inserito

correttamente.

Informazioni sui marchi

“IPELA” e sono marchi commerciali di Sony Corporation, anche

se non sono contrassegnati dal simbolo

nel manuale.

Installazione

Per i modelli SNT-EX101/EX101E

Rimuovere le 4 viti del coperchio. Fare scorrere il coperchio nella

direzione indicata dalla freccia per rimuoverlo. (



)

Allentare la vite di bloccaggio per liberare l’alloggiamento delle memorie

USB. ( )

Inserire la memoria USB nella porta per memoria USB. Muovere

l’alloggiamento delle memorie USB per fissare la memoria USB. Stringere

la vite di bloccaggio mantenendo in posizione l’alloggiamento delle

memorie USB. ( )

Reinserire il coperchio eseguendo l’operazione descritta al punto 1 in

ordine inverso.

Nota

La porta per memoria USB deve essere impiegata solo per la memoria USB.

Per il modello SNT-EX104

Rimuovere le 8 viti del coperchio. ( )

Fare scorrere il coperchio per allineare le protuberanze e le fessure sui

due lati e rimuoverlo. ( )

Allentare le 2 viti di bloccaggio per liberare l’alloggiamento delle

memorie USB. ( )

Inserire la memoria USB in una delle porta per memoria USB. Muovere

l’alloggiamento delle memorie USB per fissare la memoria USB. Stringere

le viti di bloccaggio mantenendo in posizione l’alloggiamento delle

memorie USB. ( )

Reinserire il coperchio eseguendo le operazioni descritte ai punti 1 e 2 in

ordine inverso. ( / ) 

Note

Le porta per memoria USB e i connettori BNC sono posizionati in ordine

inverso gli uni rispetto agli altri. ( )

Le porta per memoria USB devono essere utilizzate esclusivamente per la

memoria USB.

È possibile installare fino a 4 memorie USB contemporaneamente. Le

memorie USB devono avere la stessa lunghezza per essere fissate in modo

sicuro.

Impostazione della memoria USB

Per impostare la memoria USB, consultare la Guida per l’utente delle unità

Video Network Station.



中文

注意

本手册仅供具有服务和系统集成许可的人员使用。

注意事项

致安装 USB 存储器的技术人员

安装前请阅读本安装手册和网络视频服务器的用户指南。

安装本装置前，必须拔掉 SNT-EX101/EX101E/EX104 的电源线插头

和 LAN 电缆，并等待至内部温度降低。*

对于边缘存储功能，请使用 USB 记忆棒以确保在温度上升到 85℃

时性能保持稳定。

* SNT-EX101E 通过 LAN 电缆供电。

使用之前

本手册说明如何在 Sony 网络视频服务器中安装 USB 存储器。

适用机型

SNT-EX101/EX101E

SNT-EX104

关于可使用的 USB 存储器

关于 USB 存储器的详细说明，请联络购买商店或 Sony 授权经销商。

关于 USB 记忆棒

在以下情况中，USB 记忆棒中的数据可能会被损坏或删除。Sony 对

由于数据损坏或丢失引起的损害或利益损失概不负责。

如果在存取 USB 记忆棒时从本设备中取出USB记忆棒或关闭电源。

如果 USB 记忆棒受到撞击。

USB 记忆棒的使用寿命已到时。（使用寿命视使用情况而定可能会

明显缩短。）

如果没有正确放置或插入 USB 记忆棒。

关于商标

“IPELA”和是 Sony Corporation 的商标，而本手册中

不再标注

或

。

安装

对于 SNT-EX101/EX101E

拆下盖子上的 4 个螺丝。按箭头方向滑动卸下盖子。(



)

松开锁紧螺丝解除锁定 USB 存储器固定架。( )

将 USB 存储器插入 USB 存储器端口。移动 USB 存储器固定架固

定 USB 存储器。将 USB 存储器固定架保持在原位后拧紧锁紧螺

丝。( )

按照步骤 1 的相反顺序重新装上盖子。

注意

此 USB 存储器端口只能用于 USB 存储器。

对于 SNT-EX104

拆下盖子上的 8 个螺丝。( )

滑动盖子，使两侧的突出点与凹陷处对齐，然后卸下盖子。( )

松开 2 个锁紧螺丝解除锁定 USB 存储器固定架。( )

将 USB 存储器插入其中一个 USB 存储器端口。移动 USB 存储器

固定架固定 USB 存储器。将 USB 存储器固定架保持在原位后拧

紧锁紧螺丝。( )

按照步骤 1 和 2 的相反顺序重新装上盖子。( ) /

注意

USB 存储器端口与 BNC 接口为相反顺序相对。（）

这些 USB 存储器端口只能用于 USB 存储器。

最多能同时安装 4 个 USB 存储器。USB 存储器必须长度相同才能

牢固安装。

设置 USB 存储器

请参阅网络视频服务器的用户指南设置 USB 存储器。



Abdeckung /

Coperchio /

盖子

Halterung des USB-Speichers /

Alloggiamento delle memorie USB /

USB 存储器固定架

Sicherungsschraube /

Vite di bloccaggio /

锁紧螺丝

USB-Speicheranschluss /

Porta per memoria USB /

USB 存储器端口

Kerbe /

Fessura /

凹陷处

Nabe /

Sporgenza /

凸出点

Kerbe /

Fessura /

凹陷处

Nabe /

Sporgenza /

凸出点

Obere Abdeckung /

Coperchio superiore /

顶盖

Sicherungsschraube /

Vite di bloccaggio /

锁紧螺丝

Halterung des USB-Speichers /

Alloggiamento delle memorie USB /

USB 存储器固定架

Sicherungsschraube /

Vite di bloccaggio /

锁紧螺丝

USB-Speicheranschluss /

Porta per memoria USB /

USB 存储器端口

USB-Speicheranschluss /

Porta per memoria USB /

USB 存储器端口

VIDEO IN













Produkt Specifikationer

Mærke:	Sony
Kategori:	Ikke kategoriseret
Model:	SNT-EX101
Vægt:	400 g
Produktfarve:	Sort
Opbevaringstemperatur (T-T):	-20 - 60 °C
Ethernet LAN-porte (RJ-45):	1
Strømforbrug (typisk):	9.6 W
Driftstemperatur (T-T):	0 - 50 °C
Dimensioner (BxDxH):	73 x 155 x 34 mm
DC-in-stik:	Ja
Understøttede netværksprotokoller:	Pv4, IPv6, TCP, UDP, ARP, ICMP, IGMP, HTTP, HTTPS, FTP (client/server), SMTP, DHCP, DNS, NTP, RTP/RTCP, RTSP, SNMP (MIB-2)
LED-indikatorer:	LAN, Power
Effektkrav:	24 V
Kompatible operativsystemer:	Windows XP, Vista
Maksimal videoopløsning:	720 x 576 pixel
Bevægelse JPEG-billedhastighed:	30 fps
Maksimum billedhastighed:	30 fps
Bevægelsessensor (video):	Ja
Antal kanaler:	1 kanaler
Linie ud:	Ja
Line-in:	Ja
Kobber ethernet kabelteknologi:	100BASE-TX, 10BASE-T
Minimum systemkrav:	IE 6.0 - 7.0+
Minimum processor:	Intel Core2 Duo, 1.8GHz
Minimum RAM:	1024 MB
BNC-indgangsporte:	1
RS-422-porte:	1
RS-485-porte:	1
NTSC opløsninger:	720 x 480, 640 x 480, 384 x 288, 320 x 240 pixel
PAL opløsninger:	720 x 576, 640 x 480, 384 x 288, 320 x 240 pixel
Audiosporing:	Ja
