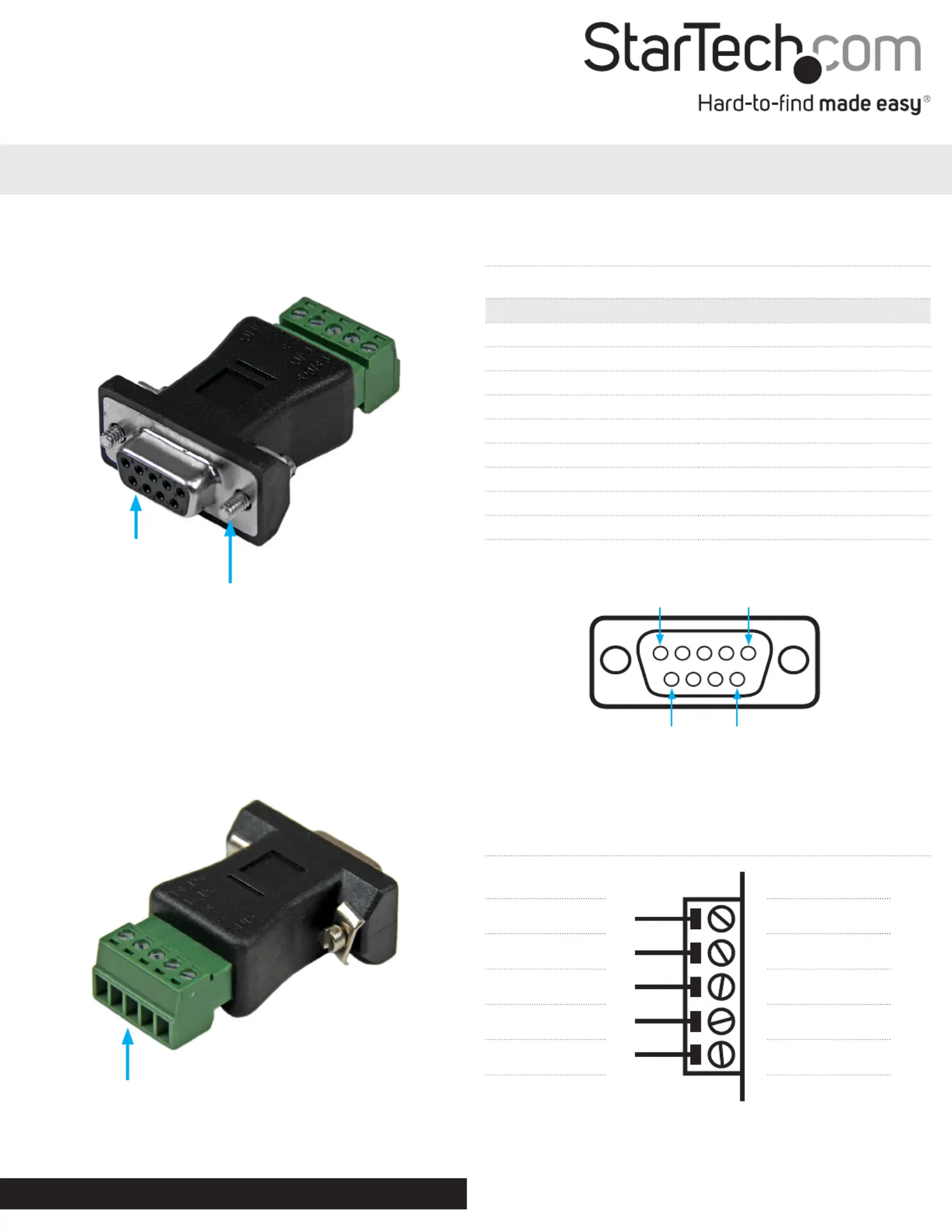

Revision: 05/16/2013

For the most up-to-date information, please visit: www.startech.com

DB92422

422 RS485 Serial DB9 to Terminal Block Adapter

Signal 9 Pins

TXD- (DATA-) 1

TXD+ (DATA+) 2

RXD+ 3

RXD- 4

GND 5

NC 6

NC 7

NC 8

NC 9

Secure lock screws

DB9 female connector

3.5mm pitch terminal

block connector

-TXD+ (DATA+)

-TXD- (DATA-)

-RXD+

-RXD-

-GND

TXD+ (DATA+)

TXD- (DATA-)

RXD+

RXD-

GND

5-pin Terminal Blacks Pin Assignment

DB9-Female Pin Assignment

*NC = No connection

5 1

9 6

Front View

Rear View

Produkt Specifikationer

Mærke:	StarTech.com
Kategori:	Ikke kategoriseret
Model:	DB92422
Vægt:	20 g
Produktfarve:	Sort
Pakkevægt:	53 g
Pakkedybde:	144 mm
Pakkebredde:	102 mm
Pakkehøjde:	35 mm
Dimensioner (BxDxH):	34.2 x 48.9 x 15.4 mm
Stik:	RS422/RS485 DB9
