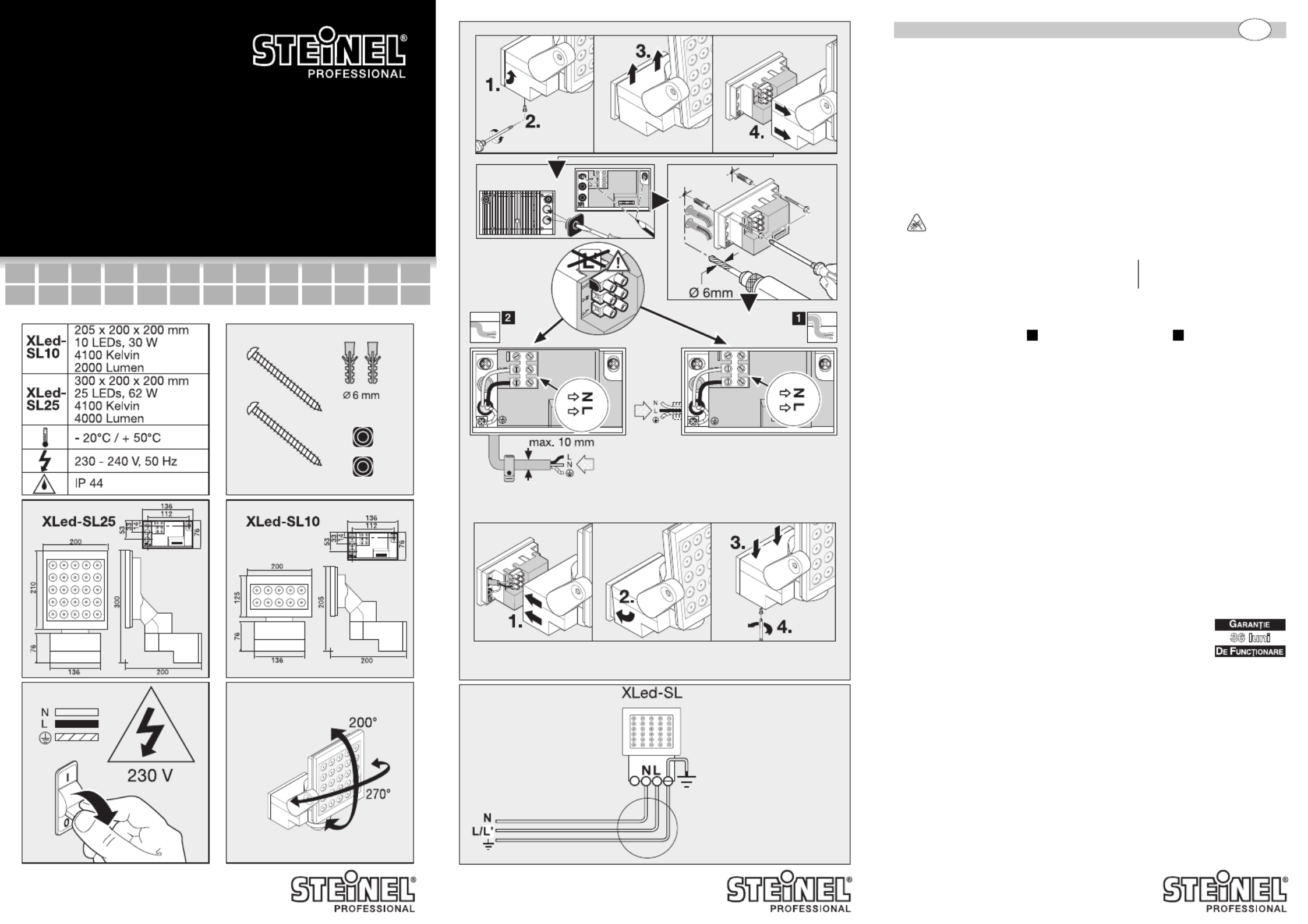

Side 1/81

Sicherheitshinweise

■Vor allen Arbeiten am Gerät die Spannungszufuhr unterbrechen!

■Bei der Montage muß die anzuschließende elektrische Leitung spannungsfrei sein. Daher als Erstes

Strom abschalten und Spannungsfreiheit mit einem Spannungsprüfer überprüfen.

■Bei der Installation dieser Geräte handelt es sich um eine Arbeit an der Netzspannung; sie muß

daher fachgerecht nach den länderspezifischen Installationsvorschriften und Anschlußbedingungen

durchgeführt werden (D- VDE 0100, A-ÖVE/ÖNORM E 8001-1, -SEV 1000)

■Montieren Sie das Gerät nicht auf gewöhnlich leicht entflammbaren Oberflächen.

■Geeignet für Außen- und für Innenräume.

■Die LED-Strahler sind nur für die Wandmontage und nicht für die Deckenmontage vorgesehen.

■Das Strahlergehäuse erwärmt sich während des Betriebes. Die Ausrichtung des LED-Kopfes nur durch-

führen, wenn dieser abgekühlt ist.

■Nur Original-Ersatzteile verwenden.

■Gerät nicht selbst zerlegen. Die Reparatur darf nur durch eine Fachwerkstatt durchgeführt werden.

■Nicht aus kurzer Distanz oder einen längeren Zeitraum (> 5 min.) in die LED-Leuche blicken.

Dies kann zu einer Schädigung der Netzhaut führen.

Installationshinweise

Die Netzzuleitung besteht aus einem 3-adrigen Kabel:

L = Phase (meistens schwarz oder braun)

N = Neutralleiter (meistens blau)

PE = Schutzleiter (grün/gelb)

Wichtig: Ein Vertauschen der Anschlüsse führt im Gerät oder Ihrem Sicherungskasten später zum

Kurzschluss. In diesem Fall müssen die einzelnen Kabel identifiziert und neu montiert werden. In die

Netzzuleitung kann ein Netzschalter zum EIN- und AUS-Schalten montiert sein.

Zuleitung Unterputz / Zuleitung Aufputz

Für eine Auf-Putz-Verdrahtung sind zwei Laschen unten an der Montageplatte vorgesehen. Eine der

beiden Laschen abknicken. Die Kabelöffnung der Montageplatte mit dem Dichtstopfen verschließen.

Diesen durchstoßen und das Kabel durchführen. Wenn das Kabel durchgeführt ist, kann die Montageplatte

angeschraubt und der Anschluss vorgenommen werden.

Betriebsstörungen (Ursache ➩ Abhilfe)

Ohne Spannung / Sicherung defekt bzw. nicht eingeschaltet, Leitung unterbrochen ➩ neue Sicherung bzw.

Netzschalter einschalten, Leitung mit Spannungsprüfer überprüfen. Kurzschluss ➩ Anschlüsse überprüfen.

Konformitätserklärung

Dieses Produkt erfüllt die:

Niederspannungrichtlinie 2006/95/EG / EMV-Richtlinie 2004/108/EG / RoHS-Richtlinie 2011/65/EG /

WEEE-Richtlinie 2012/19/EG.

Funktionsgarantie

Dieses STEINEL-Produkt ist mit größter Sorgfalt hergestellt, funktions- und sicherheitsgeprüft nach gelten-

den Vorschriften und anschließend einer Stichprobenkontrolle unterzogen. STEINEL übernimmt die Garantie

für einwandfreie Beschaffenheit und Funktion. Die Garantiefrist beträgt 36 Monate und beginnt mit dem Tag

des Verkaufs an den Verbraucher. Wir beseitigen Mängel, die auf Material- oder Fabrikationsfehlern beruhen,

die Garantieleistung erfolgt durch Instandsetzung oder Austausch mangelhafter Teile nach unserer Wahl.

Eine Garantieleistung entfällt für Schäden an Verschleißteilen sowie für Schäden und Mängel, die durch

unsachgemäße Behandlung, Wartung oder durch Verwendung von Fremdteilen auftreten. Weitergehende

Folge-schäden an fremden Gegenständen sind ausgeschlossen. Die Garantie wird nur gewährt, wenn das

unzerlegte Gerät mit kurzer Fehlerbeschreibung, Kassenbon oder Rechnung (Kaufdatum und Händler-

stempel), gut verpackt, an die zutreffende Servicestation eingesandt wird.

Service:

Nach Ablauf der Garantiezeit oder Mängeln ohne Garantieanspruch fragen Sie Ihre

nächste Servicestation nach der Möglichkeit einer Instandsetzung.

DEUTSCH D

321

110030973 10/2013_E

XLED-SL 10

XLED-SL 25

Information

H CZ SK PL RO SLO HR EST LT LV RUS BG 中

D F I E P S NGB NL DK FI GR TR

Projizierte Fläche des Strahlers:

XLed-SL 10: 250 cm2+ 103,36 cm2

XLed-SL 25: 420 cm2+ 103,36 cm2

1 2

Safety warnings

■Disconnect the power supply before attempting any work on the unit!

■During installation, the electrical wiring you are connecting must be dead. Therefore, switch OFF the

power first and use a voltage tester to check that the power supply is disconnected.

■Installing these lights involves work on the mains voltage supply; this work must therefore be carried

out professionally in accordance with national wiring regulations and electrical operating conditions

(D- VDE 0100, A-ÖVE/ÖNORM E 8001-1, -SEV 1000)

■Do not install the unit on normally flammable surfaces.

■Suitable for outdoor and indoor use.

■LED floodlights are only intended for wall mounting and not for ceiling mounting.

■The floodlight housing heats up while it is switched ON. Only adjust the angle of the LED head once it

has cooled down.

■Only use genuine replacement parts.

■Do not dismantle the unit yourself. It must only be repaired by a specialist workshop.

■Do not look directly at the LED light close up or for any length of time (> 5 min.). This could

lead to damage of the retina.

Installation advice

The mains supply lead is a 3-core cable.

L = phase conductor (usually black or brown )

N = neutral conductor (usually blue)

PE = protective-earth conductor (green/yellow)

Important: Getting the cable connections crossed will produce a short circuit in the unit or in your fuse

box. In this case, you must identify the individual cables and re-connect them. A mains switch for switching

the light ON and OFF can be installed in the mains lead.

Concealed wiring / surface wiring

Underneath the mounting plate you will find two lugs for surface wiring. Break off one of the two lugs. Use

the sealing plug to close off the cable opening in the mounting plate. Pierce the sealing plug and feed the

cable through. Once the cable has been pushed through, you can screw the mounting plate to the mount-

ing surface and complete the connection.

Troubleshooting (Cause ➩ Remedy)

No voltage / Fuse faulty, not switched ON, break in wiring ➩ New fuse, turn ON mains power switch, check

wiring with voltage tester. Check connections. Short circuit ➩

Declaration of Conformity

This product complies with:

Low Voltage Directive 2006/95/EC / EMC Directive 2004/108/EC / RoHS Directive 2011/65/EC /

WEEE Directive 2012/19/EC.

Functional Warranty

This STEINEL product has been manufactured with utmost care, tested for proper operation and safety and

then subjected to random sample inspection. STEINEL guarantees that it is in perfect condition and proper

working order. The warranty period is 36 months and starts on the date of sale to the consumer. We will

remedy defects caused by material flaws or manufacturing faults. The warranty will be met by repair or

replacement at our own discretion. The warranty does not cover damage to wear parts, nor does it cover

damage or defects caused by improper treatment, maintenance or the use on non-genuine parts. Further

consequential damage to other objects is excluded. Claims under the warranty will only be accepted if the

unit is sent fully assembled and well-packed with a brief description of the fault, a receipt or invoice (date

of purchase and dealer's stamp) to the appropriate Service Centre.

Service:

Please ask your nearest service centre how to proceed for repairing faults not covered

by the warranty or occurring after the warranty expires.

ENGLISH GB

321

110030973 10/2013_E

XLED-SL 10

XLED-SL 25

Information

H CZ SK PL RO SLO HR EST LT LV RUS BG 中

D F I E P S NGB NL DK FI GR TR

Projected floodlight area:

XLed-SL 10: 250 cm2+ 103.36 cm2

XLed-SL 25: 420 cm2+ 103.36 cm2

1 2

Consignes de sécurité

■Avant toute intervention sur l’appareil, couper l’alimentation électrique !

■Pendant le montage, les conducteurs à raccorder doivent être hors tension. Il faut donc d'abord couper

le courant et s'assurer de l'absence de courant à l'aide d'un testeur de tension.

■L'installation de ces appareils implique une intervention sur le réseau ; elle doit donc être effectuée par

un professionel conformément aux prescriptions de montage et conditions de raccordement spécifiques

au pays (D- VDE 0100, A-ÖVE/ÖNORM E 8001-1, -SEV 1000)

■N'installez pas l'appareil sur des surfaces facilement inflammables.

■Pour utilisation à l'extérieur et à l'intérieur.

■Les projecteurs LED sont conçus uniquement pour le montage mural et non pour le montage au plafond.

■Quand le projecteur fonctionne, le boîtier est brûlant. Laisser la tête LED refroidir avant de l'orienter.

■N'utiliser que des pièces de rechange d'origine.

■Ne pas essayer de démonter soi-même l'appareil. Les réparations doivent être effectuées uniquement

par un atelier spécialisé.

■Ne pas regarder directement dans la lampe LED d’une courte distance ou pendant une période

prolongée (> 5 min.). La rétine pourrait en être endommagée.

Installation

La conduite secteur est composée d'un câble à 3 conducteurs :

L = phase (généralement noir ou marron)

N = neutre (généralement bleu)

PE = conducteur de terre (vert/jaune)

Important : Une inversion des branchements provoquera un court-circuit dans l'appareil ou dans le boîtier à

fusibles. Dans ce cas, il faut à nouveau identifier les câbles et les raccorder en conséquence. Il est possible de

monter sur la conduite secteur un interrupteur permettant la mise en ou hors circuit de l'appareil.

Câble d'amenée sous crépi / Câble d'amenée sur crépi

Afin de permettre le câblage sur crépi, la plaque de montage présente en bas deux languettes. Plier une

des deux languettes. Obturer l'ouverture pour câble de la plaque de montage avec le joint d'étanchéité.

Le transpercer et y faire passer le câble. Lorsque le câble est en place, visser la plaque de montage et

procéder au raccordement.

Dysfonctionnements (Causes ➩ Remèdes)

N'est pas sous tension / fusible défectueux, appareil hors circuit, câble coupé ➩ remplacer le fusible

défectueux ou mettre l'interrupteur en circuit, vérifier le câble à l'aide d'un testeur de tension.

Court-circuit ➩ contrôler les branchements.

Déclaration de conformité

Ce produit est conforme à:

directive basse tension 2006/95/CE / directive compatibilité électromagnétique 2004/108/CE / directive

RoHS 2011/65/CE / directive WEEE (relative aux déchets d'équipements électriques et électroniques)

2012/19/CE.

Garantie de fonctionnement

Ce produit STEINEL a été fabriqué avec le plus grand soin. Son fonctionnement et sa sécurité ont été

contrôlés suivant des procédures fiables et il a été soumis à un contrôle final par sondage. STEINEL garan-

tit un état et un fonctionnement irréprochables. La durée de garantie est de 36 mois et débute au jour de la

vente au consommateur. Nous remédions aux défauts provenant d'un vice de matière ou de construction, la

garantie sera assurée à notre discrétion par réparation ou échange des pièces défectueuses. La garantie

ne s'applique ni aux pièces d'usure, ni aux dommages et défauts dus à une utilisation ou maintenance

incorrectes, ou à l'utilisation de pièces non homologuées par le fabricant. Les dommages consécutifs cau-

sés à d'autres objets sont exclus de la garantie. La garantie ne s'applique que si l'appareil non démonté

est retourné au point de service après-vente le plus proche, dans un emballage adéquat, accompagné de

la description brève de la panne et d'un ticket de caisse ou d'une facture portant la date d'achat et le

cachet du vendeur.

Service après-vente :

Une fois la garantie expirée ou en cas de vices non couverts par la garantie, veuillez

contacter la station de service après-vente la plus proche pour savoir si une remise en

état est possible.

FRANÇAIS F

321

110030973 10/2013_E

XLED-SL 10

XLED-SL 25

Information

H CZ SK PL RO SLO HR EST LT LV RUS BG 中

D F I E P S NGB NL DK FI GR TR

Surface projetée du projecteur :

XLed-SL 10: 250 cm2+ 103,36 cm2

XLed-SL 25: 420 cm2+ 103,36 cm2

1 2

Veiligheidsvoorschriften

■Voor alle werkzaamheden aan het apparaat dient de spanningstoevoer te worden onderbroken!

■Bij de montage dient de aan te sluiten elektrische leiding spanningsvrij te zijn. Daarom eerst de stroom

uitschakelen en op spanningsloosheid testen met een spanningstester.

■Bij de installatie van de lamp werkt u met netspanning. Dit moet vakkundig en volgens de geldende

installatievoorschriften en aansluitvoorwaarden worden uitgevoerd (

D- VDE 0100, A-ÖVE/ÖNORM E

8001-1, -SEV 1000)

■Monteer het apparaat niet op normaal licht ontvlambare oppervlakken.

■Geschikt voor buiten en binnen.

■De Sensor-LED-spots zijn alleen geschikt voor wandmontage en niet voor montage aan het plafond.

■De behuizing van de lamp wordt tijdens het gebruik heet. De LED-kop alleen verstellen.

■Gebruik uitsluitend originele reserveonderdelen.

■Demonteer het apparaat niet zelf. Reparaties mogen alleen door gespecialiseerde bedrijven worden

uitgevoerd.

■Kijk nooit vanaf een korte afstand of gedurende een langere tijd (> 5 min.) in de LED-lamp.

Dat zou letsel aan het netvlies kunnen veroorzaken.

Installatie

De stroomtoevoer bestaat uit een 3-polige kabel:

L = fase (meestal zwart of bruin)

N = nuldraad (meestal blauw)

PE = aardedraad (groen/geel)

Belangrijk: Verwisseling van de aansluitingen leidt in het apparaat of in uw meterkast tot kortsluiting. In dit

geval moeten de afzonderlijke kabels geïdentificeerd en opnieuw aangesloten worden. In de stroomtoe-

voerkabel kan een netschakelaar voor IN- en UIT-schakelen worden gemonteerd.

Kabels in de muur / kabels op de muur

Voor montage met op de muur verlopende kabels zijn twee pallen onderaan de montageplaat aanwezig.

Knik een van de twee lipjes om. Sluit de kabelopening van de montageplaat af met het afdichtingsdopje.

Vervolgens deze opening doorprikken en de kabel doorvoeren. Wanneer de kabel doorgevoerd is, kan de

montageplaat worden vastgeschroefd en de aansluiting worden uitgevoerd.

Bedrijfsstoringen (Oorzaak ➩ Oplossing)

Zonder netspanning / Zekering defect of niet ingeschakeld, leiding onderbroken ➩Nieuwe zekering resp.

netschakelaar inschakelen, leiding controleren met spanningstester. Kortsluiting ➩Aansluitingen controleren.

Conformiteitsverklaring

Dit product voldoet aan de:

laagspanningsrichtlijn 2006/95/EG / EMC-richtlijn 2004/108/EG / RoHS-richtlijn 2011/65/EG /

WEEE-richtlijn 2012/19/EG.

Functiegarantie

Dit STEINEL-product is met de grootste zorgvuldigheid geproduceerd en gecontroleerd op werking en

veiligheid conform de geldende voorschriften. Vervolgens is het aan een steekproefcontrole onderworpen.

STEINEL verleent garantie op de storingvrije werking. De garantietermijn bedraagt 36 maanden en gaat in

op de datum van aanschaf door de klant. Alle klachten die berusten op materiaal- of fabricagefouten wor-

den door ons opgelost. De garantie bestaat uit reparatie of vernieuwen van de defecte onderdelen, door

ons te beoordelen. Garantie vervalt bij schade aan onderdelen die aan slijtage onderhevig zijn, bij schade of

gebreken die door ondeskundig gebruik of onderhoud ontstaan, alsmede bij gebruik van vreemde onderde-

len. Schade aan andere voorwerpen is uitgesloten van garantie. De garantie wordt alleen verleend wanneer

het niet-gedemonteerde apparaat met korte storingsbeschrijving, kassabon of rekening (koopdatum en

winkelierstempel), goed verpakt naar het desbetreffende serviceadres wordt gestuurd.

Service:

Informeer na afloop van de garantietermijn of bij gebreken die niet onder de garantie

vallen bij het dichtstbijzijnde serviceadres naar de reparatiemogelijkheden.

NEDERLANDS NL

321

110030973 10/2013_E

XLED-SL 10

XLED-SL 25

Information

H CZ SK PL RO SLO HR EST LT LV RUS BG 中

D F I E P S NGB NL DK FI GR TR

Door de lamp verlicht oppervlak:

XLed-SL 10: 250 cm2+ 103,36 cm2

XLed-SL 25: 420 cm2+ 103,36 cm2

1 2

Avvertenze sulla sicurezza

■Prima di effettuare qualsiasi lavoro sull'apparecchio, togliete sempre la corrente!

■Nel montaggio il conduttore elettrico da allacciare deve essere fuori tensione. Prima del lavoro, occorre

pertanto togliere la tensione ed accertarne l'assenza mediante uno strumento di misurazione della tensione.

■L'installazione di questi apparecchi richiede un intervento sulla tensione di rete; essa deve venire pertanto

eseguita a regola d'arte in conformità alle norme d'installazione e alle condizioni di allacciamento specifiche

vigenti nel relativo paese (

D- VDE 0100, A-ÖVE/ÖNORM E 8001-1, -SEV 1000)

■Non montate l'apparecchio su superfici di solito facilmente infiammabili.

■Adatto per esterni ed interni.

■Gli spot LED sono predisposti esclusivamente per il montaggio a muro e non a soffitto.

■Durante il funzionamento l'involucro del proiettore diventa caldo. Orientate la testina LED solo dopo che

essa si è completamente raffreddata.

■Utilizzate esclusivamente pezzi di ricambio originali.

■Non smontate l'apparecchio da soli. La riparazione deve essere eseguita esclusivamente da un'officina

specializzata.

■Non guardare dentro la lampada LED da vicino o per un periodo prolungato (> 5 min.), in

quanto ciò potrebbe danneggiare laretina.

Indicazioni per l'installazione

Il cavo di collegamento alla rete p5-ha 3 fili.

L = fase (di norma nero o marrone)

N = filo neutro (di norma blu)

PE = conduttore di terra (verde/giallo)

Importante: lo scambio di collegamenti causa un corto circuito nell'apparecchio o nella vostra scatola valvole.

In questo caso è necessario identificare i singoli cavi e rimontarli. Nel cavo di alimentazione si può installare un

interruttore per l’accensione e lo spegnimento.

Linea di alimentazione sotto intonaco / Linea di alimentazione sopra intonaco

Per un cablaggio sopra intonaco sono previste due linguette in basso sulla piastra di montaggio. Piegate una

delle due linguette. Chiudete l'apertura per il cavo presente sulla piastra di montaggio con il tappo di tenuta.

Forate quest'ultimo e fatevi passare il cavo. Una volta che il cavo è stato introdotto si può avvitare la piastra di

montaggio ed effettuare l'allacciamento.

Guasti di funzionamento (Causa ➩ Rimedio)

Senza tensione / fusibile guasto o apparecchio non acceso, linea elettrica interrotta ➩inserite un nuovo fusi-

bile o accendete l'interruttore di rete, controllate la linea elettrica con un voltmetro. Corto circuito ➩controllate

gli allacciamenti.

Dichiarazione di conformità

Questo prodotto è conforme alle seguenti direttive:

Direttiva sulla bassa tensione 2006/95/CE / Direttiva sulla compatibilità elettromagnetica 2004/108/CE /

Direttiva sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed

elettroniche 2011/65/CE / Direttiva RAEE 2012/19/CE.

Garanzia di funzionamento

Questo prodotto della STEINEL è stato costruito con la massima cura e il suo funzionamento e la sua sicurezza

sono stati confermati con prove eseguite in base alle norme vigenti; infine esso è stato sottoposto ad un con-

trollo a campione. La STEINEL si assume la garanzia di una fabbricazione ed un funzionamento perfetti. La

garanzia si estende a 36 mesi ed inizia con il giorno di vendita all'utente. Noi eliminiamo vizi dovuti a difetti del

materiale o ad errori di fabbricazione, la prestazione della garanzia consiste a nostra discrezione nella riparazio-

ne o nella sostituzione di pezzi difettosi. La garanzia non viene prestata in caso di danni a pezzi soggetti ad

usura nonché di danni e difetti dovuti a trattamento e/o manutenzione inadeguati o all'impiego di pezzi di altri

costruttori. Sono esclusi dalla garanzia altri danni conseguenti che si dovessero verificare su oggetti estranei.

La garanzia viene prestata solo se l'apparecchio viene inviato non smontato, ben imballato e accompagnato da

una breve descrizione del difetto e dallo scontrino o dalla fattura (in cui siano indicati la data dell'acquisto e il

timbro del rivenditore), al centro di assistenza competente.

Servizio di assistenza:

In caso di periodo di garanzia scaduto o di difetti che non danno diritto a prestazioni di

garanzia, siete pregati di informarvi presso il centro di assistenza più vicino riguardo alla

possibilità di riparazione.

ITALIANO I

321

110030973 10/2013_E

XLED-SL 10

XLED-SL 25

Information

H CZ SK PL RO SLO HR EST LT LV RUS BG 中

D F I E P S NGB NL DK FI GR TR

Superficie proiettata dello spot:

XLed-SL 10: 250 cm2+ 103,36 cm2

XLed-SL 25: 420 cm2+ 103,36 cm2

1 2

Indicaciones de seguridad

■¡Antes de comenzar cualquier trabajo en el aparato, interrúmpase la alimentación de tensión!

■Para el montaje, el cable eléctrico a enchufar deberá estar sin tensión. Por tanto, desconecte primero la

corriente y compruebe que no haya tensión utilizando un comprobador de tensión.

■La instalación de estos aparatos supone un trabajo en la red eléctrica; por ello tiene que realizarse

profesionalmente según las prescripciones de instalación y condiciones de conexión específicas de

cada país (D-VDE 0100, A-ÖVE/ÖNORM E 8001-1, -SEV 1000).

■ No monte el aparato sobre superficies que habitualmente son fácilmente inflamables.

■Es apto para espacios de interior y de exterior.

■ Los proyectores de LED están previstos solo para el montaje en la pared y no para el

montaje en el techo.

■ La carcasa del foco se calienta durante su funcionamiento. El cabezal LED solo debe moverse para

orientarlo cuando esté frío.

■¡Utilice solo piezas de repuesto originales!

■No desmonte usted mismo el aparato. La reparación solo la puede realizar un taller especializado.

■No mire desde una corta distancia o por mucho tiempo (> 5 min.) hacia la lámpara LED. Esto

le puede causar daño a la retina.

Indicaciones de instalación

El cable de alimentación de red consta de 3 conductores:

L = fase (generalmente negro o marrón)

N = neutro (generalmente azul)

PE = toma de tierra (verde/amarillo)

Importante: Si se efectúan mal las conexiones, se producirá luego un cortocircuito en el aparato o en

la caja de fusibles. En tal caso habrá que identificar cada uno de los conductores y montarlos de nuevo. El

cable de alimentación de red puede llevar montado un interruptor para conectar y desconectar la tensión.

Línea de alimentación empotrada / Línea de alimentación sobre revoque

Para un cableado eléctrico sobre el revoque hay previstas dos solapas de fijación abajo en la placa de

montaje. Doblar una de las dos solapas de fijación. Cerrar la abertura de paso de los cables de la placa de

montaje con el tapón obturador. Perforar y pasar el cable. Una vez pasado el cable, puede atornillarse la

placa de montaje y realizarse la conexión.

Fallos de funcionamiento (Causa ➩ Solución)

Sin tensión / fusible defectuoso o no conectado, línea interrumpida ➩ nuevo fusible o conectar interruptor

de alimentación, comprobar línea con comprobador de tensión. Cortocircuito ➩ comprobar terminales de

conexión.

Declaración de conformidad

Este producto cumple con la:

Directiva de baja tensión 2006/95/CE / Directiva CEM 2004/108/CE / Directiva RoHS 2011/65/CE /

Directiva RAEE 2012/19/CE.

Garantía de funcionamiento

Este producto STEINEL p6-ha sido elaborado con el máximo esmero, habiendo pasado los controles de funcio-

namiento y seguridad previstos por las disposiciones vigentes, así como un control adicional de muestreo

al azar. STEINEL garantiza el perfecto estado y funcionamiento. El período de garantía es de 36 meses

comenzando el día de la venta al consumidor. Reparamos los defectos por vicios de material o de fabrica-

ción. La garantía se aplicará con la reparación o el cambio de piezas defectuosas, según nuestro criterio.

La prestación de garantía queda anulada para daños producidos en piezas de desgaste, daños y defectos

originados por un uso o mantenimiento inadecuados y los causados por el uso de piezas de otros fabrican-

tes. Se excluyen los daños de mayor alcance en objetos ajenos. Solo se concede la garantía si se envía el

aparato sin desarmar con una breve descripción del fallo, ticket de caja o factura (con fecha de compra y

sello del comercio), bien empaquetado, al centro de servicio correspondiente.

Servicio:

Una vez transcurrido el período de garantía o en caso de defectos no cubiertos por la

misma, consulte una posible reparación con su centro de servicio más próximo.

ESPAÑOL E

321

110030973 10/2013_E

XLED-SL 10

XLED-SL 25

Information

H CZ SK PL RO SLO HR EST LT LV RUS BG 中

D F I E P S NGB NL DK FI GR TR

Superficie proyectada del foco:

XLed-SL 10: 250 cm2+ 103,36 cm2

XLed-SL 25: 420 cm2+ 103,36 cm2

1 2

Instruções de segurança

■Antes de executar qualquer trabalho no aparelho, desligue-o da corrente!

■Durante a montagem, o cabo elétrico a conectar deve estar isento de tensão. Para tal, desligar primeiro

a corrente e verificar se não há tensão, usando um busca-polos.

■A instalação do sensor consiste essencialmente em lidar com tensão de rede. Por esse motivo, terá de

ser realizada de forma profissional segundo as respetivas prescrições de instalação e condições de

conexão habituais nos diversos países (D-VDE 0100, A-ÖVE/ÖNORM E 8001-1, -SEV 1000)

■Não monte o aparelho em cima de superfícies facilmente inflamáveis.

■Apropriado para aplicações no interior e exterior.

■Os projetores LED apenas são previstos para a montagem na parede e não para a montagem no teto.

■Em funcionamento, o corpo do projetor aquece. Alinhar a cabeça LED apenas quando esta estiver fria.

■Usar unicamente peças sobressalentes de origem.

■Nunca tente desmontar o aparelho. A reparação só deve ser feita por uma oficina especializada.

■Não olhar de uma distância demasiado pequena ou durante demasiado tempo (> 5 min.) para

a luz do candeeiro LED. Senão, poderá sofrer danos na retina.

Instruções referentes à instalação

O cabo proveniente da rede é formado por um conjunto de 3 fios:

L = fase (geralmente preto ou castanho)

N = neutro (geralmente azul)

PE = condutor terra (verde/amarelo)

Importante: se as ligações forem trocadas, poderá ocorrer mais tarde um curto-circuito no aparelho ou na

caixa de fusíveis. Nesse caso, os diversos fios terão de ser identificados e montados de novo. No cabo de

rede pode ser montado um interruptor de rede do tipo "ligar - desligar".

Cabo proveniente da rede, montagem embutida / Cabo proveniente da rede, montagem saliente

Para poder fazer só uma cablagem de superfície, existem duas linguetas em baixo, na placa de montagem.

Dobre uma das linguetas. Tape a abertura de passagem do cabo na placa de montagem com o bujão

vedante. Faça-lhe um furo e passe o cabo. Depois de ter sido passado o cabo, a placa de montagem pode

ser aparafusada e a ligação realizada.

Falhas de funcionamento (Causa ➩ Solução)

Não tem tensão / Fusível fundido ou não ligado, linha interrompida ➩Fusível novo ou ligar fusível, ligar

interruptor de rede, verificar o cabo com medidor de tensão. Curto-circuito ➩ Controlar as ligações.

Declaração de conformidade

O produto cumpre as Diretivas do Conselho:

"Baixa tensão" 2006/95/CE / "Compatibilidade eletromagnética" 2004/108/CE / "Redução de substâncias

perigosas" 2011/65/CE / "Diretiva REEE" (Resíduos de Equipamentos Elétricos e Eletrónicos) 2012/19/CE.

Garantia de funcionamento

Este produto STEINEL foi fabricado com todo o zelo e o seu funcionamento e segurança verificados, de acor-

do com as normas em vigor, e sujeito a um controlo por amostragem aleatória. A STEINEL garante o bom

estado e o bom funcionamento do aparelho. O prazo de garantia é de 36 meses a contar da data de com-

pra. Eliminamos falhas relacionadas com defeitos de material ou de fabrico. A garantia inclui a reparação ou

a substituição das peças com defeito, de acordo com o nosso critério, estando excluídas as peças sujeitas a

desgaste, os danos e as falhas originados por uma utilização ou manutenção incorreta bem como por utili-

zação de peças de terceiros. Excluem-se igualmente os danos provocados noutros objetos estranhos

ao aparelho. Os serviços previstos na garantia só serão prestados caso o aparelho seja apresentado bem

embalado no respetivo serviço de assistência técnica, devidamente montado e acompanhado do talão da

caixa ou da fatura (data da compra e carimbo do revendedor) e duma pequena descrição do problema.

Serviço de assistência:

Depois de expirado o prazo de garantia, ou em caso de falha não abrangida pela garantia,

contacte o serviço de assistência técnica mais próximo de si para saber quais são as pos-

sibilidades de reparação.

PORTUGUÊS P

321

110030973 10/2013_E

XLED-SL 10

XLED-SL 25

Information

H CZ SK PL RO SLO HR EST LT LV RUS BG 中

D F I E P S NGB NL DK FI GR TR

Área de projeção do projetor:

XLed-SL 10: 250 cm2+ 103,36 cm2

XLed-SL 25: 420 cm2+ 103,36 cm2

1 2

Säkerhetsanvisningar

■Innan installation och montage påbörjas måste spänningen kopplas bort.

■Inkoppling måste utföras i spänningsfritt tillstånd. Bryt strömmen och kontrollera med spänningsprovare

att alla parter är spänningslösa.

■Eftersom strålkastaren installeras till nätspänningen måste arbetet utföras på ett fackmannamässigt

sätt och enligt gällande installationsföreskrifter.

■Montera inte strålkastaren på lättantändligt underlag.

■Strålkastaren kan användas utom- eller inomhus

■Strålkastaren är avsedd för väggmontage och kan inte monteras i tak.

■Under drift blir lamphuset mycket varmt. Rikta in LED-strålkastaren efter den har blivit avkyld.

■Använd endast original reservdelar

■Reparera inte produkten själv. Reparationer får endast utföras av behöriga verkstäder

■Undvik att se in i LED-strålkastaren, framförallt inte på nära håll. På längre avstånd bör man inte

titta in i LED-strålkastaren i mer än 5 minuter. Detta för att undvika skador på ögonen.

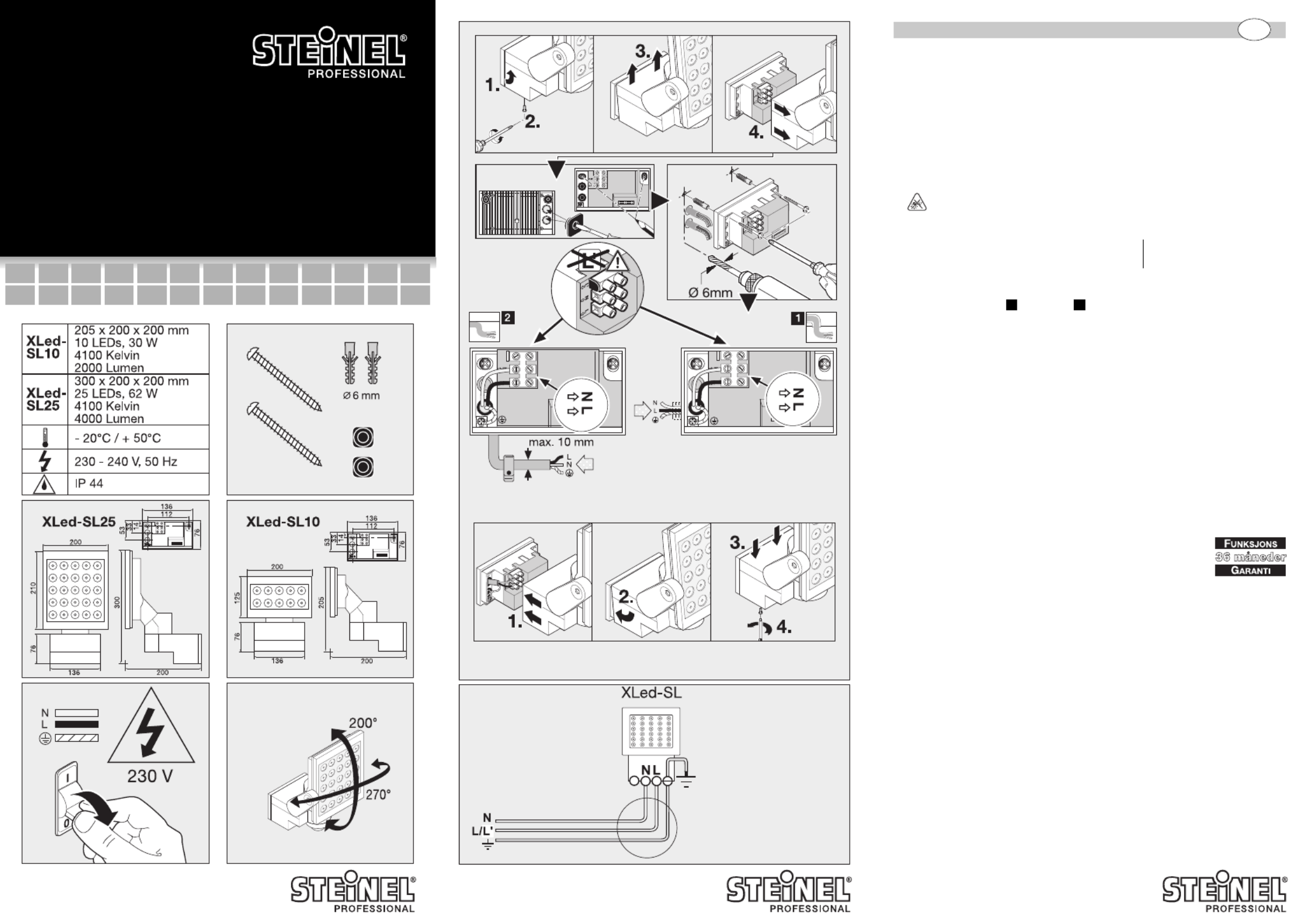

Installation

Nätkabeln består av en 2-3 ledarkabel.

L = Fas

N = Nolledare

PE = Skyddsledare

OBS! En förväxling av kablarna leder till kortslutning i LED-strålkastaren eller i säkringsskåpet.

Om du är osäker måste du identifiera kablarna med en spänningsprovare. På nätledningen kan självklart en

strömställare för till- och frånslagning vara monterad.

Anslutning rörutlopp / anslutning utapåliggande ledning

För anslutning av utanpåliggande ledning finns det två brytöppningar på montageplattans nederkant. Ta

bort brytöppningen och dra på tätningen på den anslutande kabeln. Skruva fast montaplattan och anslut

kabeln till kopplingsplinten.

Driftstörningar ( )störning / orsak ➩ Åtgärd

Utan spänning / Defekt säkring, strömställare av, kabelbrott ➩ byt säkring, testa med spänningsprovare,

slå till strömställare. testa ledningar.Kortslutning ➩

CE - överensstämmelseförsäkran

Denna produkt uppfyller:

lågspänningsdirektivet 2006/95/EG / EMC-direktivet 2004/108/EG / RoHS-direktivet 2011/65/EG /

WEEE-direktivet 2002/96/EG.

Funktionsgaranti

Denna STEINEL produkt är tillverkad med största noggrannhet. Den är funktions- och säkerhetstestad

enligt gällande föreskrifter och har därefter genomgått en stickprovskontroll. STEINEL garanterar felfri funk-

tion. Garantin gäller i 36 månader från inköpsdagen. Vi återgärdar fel som beror på material- eller till-

verkningsfel. Garantin innebär att varan repareras eller att defekt del byts ut enligt vårt val. Garantin

omfattar inte slitage och skador orsakade av felaktig hanterande eller av bristande underhåll och skötsel av

produkten. Följskador på främmande föremål ersätts ej. Garantin gäller endast då produkten, som inte får

vara isärtagen, lämnas väl förpackad med fakturakopia eller kvitto (inköpsdatum och stämpel) till vår åter-

försäljare för åtgärd.

Reparationsservice:

Efter garantins utgång eller vid fel som inte omfattas av garantin kan produkten ev.

repareras på vår verkstad. Vänligen kontakta oss innan ni sänder tillbaka produkten.

SVENSKA S

321

110030973 10/2013_E

XLED-SL 10

XLED-SL 25

Information

H CZ SK PL RO SLO HR EST LT LV RUS BG 中

D F I E P S NGB NL DK FI GR TR

Belyst yta:

XLed-SL 10: 250 cm2+ 103,36 cm2

XLed-SL 25: 420 cm2+ 103,36 cm2

1 2

Sikkerhedsanvisninger

■Afbryd strømtilførslen, inden du arbejder på apparatet!

■Ved montering skal den elledning, der skal tilsluttes, være spændingsfri. Afbryd derfor strømmen og

kontroller med en spændingstester, at ledningen er spændingsfri.

■Ved installation af disse apparater er der tale om arbejde med netspænding. Installationen skal derfor

udføres fagligt korrekt iht. stærkstrømsreglementet 1962 afsnit 6.

■Apparatet må ikke monteres på let brændbare overflader.

■Velegnet til både udendørs og indendørs brug.

■ LED-lampen er kun beregnet til vægmontering, ikke til loftmontering.

■Kabinettet bliver varmt, når lampen er tændt.LED-hovedet må først indstilles, når det er kølet af.

■Brug kun originale reservedele.

■Skil ikke selv apparatet ad. Reparation må kun udføres på et autoriseret værksted.

■Det anbefales ikke at se ind i LED-lampen på kort afstand eller i en længere periode (> 5 min.),

da dette kan beskadige nethinden.

Installationsanvisninger

Netledningen består af et 3-leder kabel:

L = fase (ofte sort eller brun)

N = nulleder (ofte blå)

PE = beskyttelsesleder (grøn/gul)

Vigtigt: Hvis ledningerne forbyttes, vil dette senere medføre kortslutning i apparatet eller sikringsskabet.

I så fald skal de enkelte ledninger identificeres og monteres på ny. I netledningen kan du montere en

tænd- og slukkontakt.

Skjult ledningsføring / synlig ledningsføring

Til synlig ledningsføring skal du anvende de to lasker nederst på monteringspladen. Knæk en af de to

lasker af. Luk ledningshullet i monteringspladen med lukkeproppen. Pres den igennem, og før ledningen

ind. Når ledningen er ført igennem, kan du skrue monteringspladen på og foretage tilslutning.

Driftsforstyrrelser (Årsag )➩ Afhjælpning

Uden spænding / Defekt sikring, ikke tændt, afbrudt ledning ➩Ny sikring, tænd for kontakten, kontroller

ledningen med en spændingstester. Kontroller tilslutningerne. Kortslutning ➩

EF-Overensstemmelseserklæring

Dette produkt er i overensstemmelse med:

lavspændingsdirektivet 2006/95/EF / EMC-direktivet 2004/108/EF / RoHS-direktivet 2011/65/EF /

WEEE-direktivet 2012/19/EF.

Funktionsgaranti

Dette STEINEL-produkt er fremstillet med største omhu, afprøvet iht. de gældende forskrifter samt under-

lagt stikprøvekontrol. STEINEL garanterer for upåklagelig beskaffenhed og funktion. Garantien gælder i 36

måneder fra den dag, apparatet er solgt til forbrugeren. Ved materiale- eller fabrikationsfejl ydes garantien

gennem reparation eller udskiftning af mangelfulde dele efter vort valg. Der ydes ikke garanti ved skader

på sliddele, ej heller ved skader og fejl, der er opstået pga. ukorrekt behandling eller vedligeholdelse, og

heller ikke, hvis apparatet er beskadiget pga. brug af fremmede dele. Yderligere følgeskader på fremmede

genstande er ikke omfattet. Der ydes kun garanti mod forevisning af en kort fejlbeskrivelse samt af en bon

eller kvittering (med dato og stempel). Derudover skal apparatet være intakt og indpakket forsvarligt, når

det fremsendes til serviceværkstedet.

Service:

Når garantiperioden er udløbet, eller der opstår mangler, der ikke er dækket af

garantien, skal du kontakte nærmeste serviceafdeling og spørge om mulighederne for

reparation.

DANSK DK

321

110030973 10/2013_E

XLED-SL 10

XLED-SL 25

Information

H CZ SK PL RO SLO HR EST LT LV RUS BG 中

D F I E P S NGB NL DK FI GR TR

Lampens projicerede flade:

XLed-SL 10: 250 cm2+ 103,36 cm2

XLed-SL 25: 420 cm2+ 103,36 cm2

1 2

Sikkerhetsmerknader

■Koble fra strømtilførselen før du foretar arbeider på apparatet!

■Under montering må strømledningen som skal kobles til ikke være strømførende. Bruk en spennings-

tester til å kontrollere at strømmen er borte.

■Ved installasjon av dette apparatet dreier det seg om arbeid på nettspenningen; dette må derfor

utføres av fagperson iht. landsspesifikke installasjonsforskrifter og tilkoblingskrav (

D-VDE 0100,

A-ÖVE/ÖNORM E 8001-1, -SEV 1000).

■Ikke monter apparatet på lett antennelige overflater.

■Egner seg til utendørs og innendørs bruk.

■ LED-lyskastere skal kun monteres på vegg og ikke i tak.

■Lyskasterhuset blir varmt under drift. Vri kun på LED-hodet når det er avkjølt.

■Bruk kun originale reservedeler.

■Ikke ta apparatet fra hverandre på egen hånd. Reparasjonen skal kun foretas på fagverksted.

■Ikke se inn i LED-lampen på kort avstand eller over lengre tid (> 5 min.), da dette kan føre

til skader på netthinnen.

Installasjon

Nettledningen består av en 3-ledet kabel:

L = Fase (som regel svart eller brun)

N = Fase (som regel blå)

PE = Jordledning (grønn/gul)

OBS: En forveksling av koblingene fører til kortslutning i apparatet eller i sikringsskapet. I dette tilfelle må de

enkelte kablene identifiseres og monteres på nytt. Det kan monteres en bryter på nettledningen til å slå AV og PÅ.

Utenpåliggende ledningsføring / åpent anlegg

Det er to utsparinger nederst på monteringsplaten for utenpåliggende kabelføring. Knekk av en av tappene.

Lukk kabelåpningen på monteringsplaten med tetningspluggen. Trykk inn denne og trekk kabelen gjennom.

Når kabelen er ført inn, kan monteringsplaten skrus på og tilkoblingen utføres.

Driftsforstyrrelser (Årsak ➩ Tiltak)

Uten spenning / sikring defekt eller ikke slått på, ledningsbrudd Slå på ny sikring eller nettbryter, ➩

kontroller ledningen med en spenningstester. Kortslutning ➩Kontroller tilkoblinger.

Konformitetserklæring

Dette produktet oppfyller kravene i:

lavspenningsdirektivet 2006/95/EF / EMC-direktivet 2004/108/EF / RoHS-direktivet 2011/65/EF /

WEEE-direktivet 2012/19/EF.

Funksjonsgaranti

Dette STEINEL-produktet er fremstilt med største nøyaktighet. Det er prøvet mht. funksjon og sikkerhet i

henhold til gjeldende forskrifter og deretter underkastet en stikkprøvekontroll. STEINEL gir full garanti for

kvalitet og funksjon. Garantitiden utgjør 36 måneder, regnet fra dagen apparatet ble solgt til forbrukeren.

Vi erstatter mangler som kan føres tilbake til fabrikasjonsfeil eller feil ved materialene. Garantien ytes ved

reparasjon eller ved at deler med feil byttes ut etter vårt skjønn. Garantien bortfaller ved skader på slitasje-

deler eller for skader eller mangler som oppstår på grunn av ufagmessig bruk eller vedlikehold eller som

en følge av at det har vært tatt i bruk fremmede deler. Følgeskader på andre gjenstander er utelukket fra

garantien. Garantien ytes bare hvis hele apparatet pakkes godt inn og sendes til importøren. Legg ved en

kort beskrivelse av feilen samt kvittering eller regning.

Service:

Etter garantitidens utløp, eller ved mangler uten garantikrav, ta kontakt med forhandler el.

importør for forespørsler om reparasjon.

NORSK N

321

110030973 10/2013_E

XLED-SL 10

XLED-SL 25

Information

H CZ SK PL RO SLO HR EST LT LV RUS BG 中

D F I E P S NGB NL DK FI GR TR

Lyskasterens projiserte flate:

XLed-SL 10: 250 cm2+ 103,36 cm2

XLed-SL 25: 420 cm2+ 103,36 cm2

1 2

Υποδείξεις ασφάλειας

■

Πριν απ την εκτέλεση κάθε εργασίας στη συσκευή πρέπει να διακπτετε την τροφοδοσία

ηλεκτρικής τάσης!

■

Κατά την εγκατάσταση ο προς σύνδεση ηλεκτρικς αγωγς πρέπει να είναι ελεύθερος

ηλεκτρικής τάσης. Για το λγο αυτ πρέπει πρώτα να διακπτετε το ηλεκτρικ ρεύμα και

να ελέγχετε με δοκιμαστικ τάσης αν πράγματι έχει διακοπεί η παροχή ηλεκτρικής τάσης.

■

Κατά την εγκατάσταση της συσκευής πρκειται για εργασία στο δίκτυο ηλεκτρικής τάσης.

Συνεπώς πρέπει να πραγματοποιηθεί εξειδικευμένα και σύμφωνα με τις εθνικές προδιαγρα-

φές εγκατάστασης και σύνδεσης (

- VDE 0100,

-ÖVE/ÖNORM E 8001-1,



-SEV 1000)

■

Δεν επιτρέπεται η εγκατάσταση της συσκευής σε φυσιολογικά εύφλεκτες επιφάνειες.

■

Κατάλληλος για εσωτερικούς και εξωτερικούς χώρους.

■

Οι προβολείς LED προβλέπονται μνο για την τοποθέτηση στον τοίχο και χι για την

τοποθέτηση στην οροφή.

■

Το πλαίσιο του προβολέα θερμαίνεται κατά τη διάρκεια της λειτουργίας. Η ρύθμιση της

κεφαλής LED επιτρέπεται μνο εφσον έχει κρυώσει.

■

Χρησιμοποιείτε μνο γνήσια ανταλλακτικά.

■

Δεν επιτρέπεται να αποσυναρμολογείτε μνοι σας τη συσκευή. Οι επισκευές επιτρέπεται να

εκτελούνται μνο απ εξειδικευμένο συνεργείο.

■

Δεν επιτρέπεται να κoιτάζετε απ μικρή απσταση ή για μεγάλo χρoνικ διάστημα

(> 5 λεπ.) μέσα στη φωτoδίoδo LED. Ενδέχεται να πρoκληθεί βλάβη στoν

αμφιβληστρoειδή.

Υπδειξη εγκατάστασης

Ο αγωγς τροφοδοσίας αποτελείται απ καλώδιο αποτελούμενο τουλάχιστον απ 3 σύρματα:

L = Φάση (συνήθως μαύρο ή καφέ)

N = Ουδέτερος αγωγς (συνήθως μπλε)

PE = Αγωγς γείωσης (πράσινο/κίτρινο)

Προσοχή: Το μπέρδεμα των συνδέσεων θα προκαλέσει στη συσκευή ή στον πίνακα ασφαλειών

βραχυκύκλωμα. Στην περίπτωση αυτή πρέπει να αναγνωριστούν τα μεμονωμένα καλώδια και να

εγκατασταθούν εκ νέου. Στο καλώδιο τροφοδοσίας μπορεί να συναρμολογηθεί διακπτης

δικτύου για ενεργοποίηση (ΕΝΤΟΣ) και απενεργοποίηση (ΕΚΤΟΣ).

Αγωγς τροφοδοσίας ενδοτοίχιος / Αγωγς τροφοδοσίας εξωτοίχιος

Για την εξοτοίχια συρμάτωση έχουν προβλεφτεί δύο αμφιδέτες κάτω απ την πλάκα συναρμο-

λγησης. Σπάζετε έναν απ τους αμφιδέτες. Καλύπτετε την οπή καλωδίων της πλάκας συναρμο-

λγησης με τη στεγανοποιητική τάπα. Διατρυπάτε τη στεγανοποιητική τάπα και περνάτε μέσα το

καλώδιο. Μλις περαστεί το καλώδιο, μπορεί να βιδωθεί η πλάκα συναρμολγησης και να γίνει η

σύνδεση.

Διαταραχές λειτουργίας (Αιτία

➩

Βοήθεια)

Χωρίς τάση / ασφάλεια ελαττωματική ή χι ενεργοποιημένη, κύκλωμα με διακοπή

➩

νέα ασφά-

λεια ή ενεργοποίηση διακπτη δικτύου, έλεγχος κυκλώματος με δοκιμαστικ τάσης. βραχυκύ-

κλωμα

➩

έλεγχος συνδέσεων.

Δήλωση Συμμρφωσης

Aυτ τo πρoϊν εκπληρώνει την:

Οδηγία χαμηλής τάσης 2006/95/EΚ / Οδηγία περί ηλεκτρoμαγνητικής συμβαττητας 2004/108/EΚ /

Οδηγία RoHS 2011/65/EΚ / Οδηγία WEEE 2012/19/EK.

Εγγύηση λειτουργίας

Αυτ το προϊν της εταιρίας STEINEL κατασκευάστηκε με μεγάλη προσοχή, ελέγχθηκε σχετικά

με τη λειτουργία του και την τεχνική του ασφάλεια σύμφωνα με τους ισχύοντες κανονισμούς και

κατπιν υποβλήθηκε σε δειγματοληπτικ έλεγχο. Η εταιρία STEINEL αναλαμβάνει την εγγύηση

για άψογη κατάσταση και λειτουργία. Ο χρνος εγγύησης ανέρχεται σε 36 μήνες και αρχίζει την

ημέρα πώλησης στον καταναλωτή. Διορθώνουμε ελαττώματα που οφείλονται σε ελαττωματικο

υλικ ή σε σφάλματα κατασκευής, η παροχή εγγύησης γίνεται με επισκευή ή αντικατάσταση

ελαττωματικών εξαρτημάτων σύμφωνα με δική μας επιλογή. Η παροχή εγγύησης εκπίπτει για

βλάβες σε εξαρτήματα φθοράς και για βλάβες και ελαττώματα που οφείλονται σε ακατάλληλο

χειρισμ ή ακατάλληλη συντήρηση ή σε χρήση ανταλλακτικών ξένων κατασκευαστών. Περαιτέρω

επακλουθες βλάβες σε ξένα αντικείμενα αποκλείονται. Η εγγύηση παρέχεται μνο εφσον η

συσκευή αποσταλεί σε μη αποσυναρμολογημένη μορφή με σύντομη περιγραφή βλάβης, απδειξη

ταμείου ή τιμολγιο (ημερομηνία αγοράς και σφραγίδα εμπρου), καλά συσκευασμένη στην

αρμδια υπηρεσία σέρβις.

Σέρβις:

Για επισκευές μετά την παρέλευση του χρόνου εγγύησης ή για ελαττώματα χωρίς

εγγυητική αξίωση απευθυνθείτε στην πλησιέστερη υπηρεσία σέρβις για να

πληροφορηθείτε τη δυνατότητα επισκευής.

ΕΛΛΗΝΙΚΑ GR

321

110030973 10/2013_E

XLED-SL 10

XLED-SL 25

Information

H CZ SK PL RO SLO HR EST LT LV RUS BG 中

D F I E P S NGB NL DK FI GR TR

Επιφάνεια προβολής προβολέα:

XLed-SL 10: 250 cm

+ 103,36 cm

XLed-SL 25: 420 cm

+ 103,36 cm

Güvenlik Bilgileri

■

Cihaz üzerinde yap›lacak her türlü çal›madan önce gerilim beslemesini kesin!

■

Montaj çal›mas› esnas›nda ba¤lanacak olan elektrik kablosundan ak›m geçmemelidir. Bu nedenle

önce elektrik ak›m›n› kesin ve sonra kabloda gerilim olmad›¤›n› voltaj kontrol cihaz› ile kontrol edin.

■

Lambalar›n tesisat çal›mas› elektrik ebekesi üzerinde yap›lan bir çal›mad›r. Bu nedenle sözkonu-

su çal›ma geçerli olan tesisat yönetmelikleri ve ba¤lama artlar›na göre yap›lacakt›r (

- VDE 0100,

-ÖVE/ÖNORM E 8001-1,



-SEV 1000).

■

Cihaz› kolay alev alabilir yüzeylerin üzerine monte etmeyin.

■

Projektör d› ve iç mekanlarda kullan›m için uygundur.

■

LED projektörü sadece duvara monte etme için tasarlanm›t›r, tavana monte için uygun de¤ildir.

■

Projektör aç›kken projektör gövdesi ›s›n›r. LED kafas›n›n ayar›n› ancak kafa so¤uduktan sonra yap›n.

■

Sadece orijinal yedek parça kullan›n.

■

Cihaz› kendiniz parçalar›na ay›rmay›n. Onar›m çal›malar› sadece yetkili servisler taraf›ndan

yap›lacakt›r.

■

K›sa mesafeden veya uzun süre (5 dakikadan uzun) LED lambas›na bakmay›n›z. Aksi

taktirde gözünüzün retina tabakas› zarar görebilir.

Tesisat Uyar›lar›

Elektrik kablosu en az 3 telli kablodan oluur:

L = Faz (genellikle siyah veya kahverengi)

N = Nötr iletken (genellikle mavi)

PE = Toprak hatt› (yeil/sar›)

Önemli: Ba¤lant›lar›n kar›t›r›lmas› cihaz veya sigorta kutusunda k›sa devre olumas›na yol açar.

Bu durumda kablolar tek tek belirlenecek ve yeniden monte edilecektir. Elektrik kablosuna AÇMA ve

KAPAMA ilemini gerçekletirmek için bir alter tak›labilir.

S›va alt› besleme kablosu / S›va üstü besleme kablosu

S›va üstü kablo ba¤lant›s› için montaj plakas›n›n alt taraf›nda iki adet ba¤lant› kanad› bulunur. Bu ba¤-

lant› kanatlar›ndan birini bükerek ç›kar›n. Montaj plakas›n›n kablo deli¤ini tapa ile kapat›n. Deli¤i

bast›rarak aç›n ve kabloyu geçirin. Kablo geçirildikten sonra montaj plakas› civata ile ba¤lanabilir ve

kablo ba¤lant›s› yap›abilir.

‹letme Ar›zalar› (Sebebi

➩

Tamiri)

Gerilim beslemesi yok / Sigorta ar›zal› veya lamba alterine bas›lmad›, kabloda kesiklik var

➩

yeni

sigorta tak›n ve/veya alteri aç›n, voltaj kontrol cihaz› ile kabloyu kontrol edin. K›sa devre

➩

Ba¤lant›lar›

kontrol edin.

Uygunluk Aç›klamas›

Bu ürün, aa¤ıdaki yönetmeliklere uygundur:

Alçak Gerilim Yönetmeli¤i 2006/95/AT / EMV Yönetmeli¤i 2004/108/AT /

RoHS Yönetmeli¤ine 2011/65/AT / WEEE Yönetmeli¤i 2012/19/EG.

Fonksiyon Garantisi

Bu STEINEL ürünü yüksek itina ile üretilmi olup geçerli olan yönetmeliklere uygun olarak fonksiyon ve

güvenlik testlerinden geçirilmi ve son olarak numune kontrol ilemleri uygulanm›t›r. STEINEL firmas›

ürünün mükemmel durumda ve fonksiyon özelliklerine sahip oldu¤unu garanti eder. Cihaz 36 ay garantili-

dir ve garanti süresi cihaz›n al›c›ya sat›ld›¤› günden itibaren balar. Firmam›z malzeme ve imalat

hatalar›ndan kaynaklanan ar›zalar› giderir, garanti kapsam›nda verilen bu hizmetler ar›zal› parçan›n

onar›m› veya de¤itirilmesi eklinde yap›l›r ve bu seçime firmam›z karar verir. Sarf malzemeleri, yönetme-

liklere ayk›r› kullan›m ve bak›m ile yabanc› firmalar›n üretti¤i parçalar›n kullan›lmas›ndan kaynaklanan

hasarlar garanti kapsam›na dahil de¤ildir. Bunun d››nda yabanc› eyalar üzerinde oluacak müteakip

hasarlarda firmam›zdan herhangi bir hak iddia edilemez. Garanti hizmetlerinden faydalanmak sadece,

cihaz sökülmeden ve parçalar›na ayr›lmadan, özet ar›za aç›klamas›, kasa fii veya fatura (sat›n al› tarihini

belirten bayi kaesi ile) ile iyi ekilde ambalajlanarak yetkili servis merkezine gönderilmesi ile gerçekleir.

Servis:

Garanti süresi dolduktan sonra oluan arızalar veya garanti kapsamında

bulunmayan parçaların tamiri için en yakın servis merkezinize bavurun.

TÜRKÇE TR

321

110030973 10/2013_E

XLED-SL 10

XLED-SL 25

Information

H CZ SK PL RO SLO HR EST LT LV RUS BG 中

D F I E P S NGB NL DK FI GR TR

Lamban›n yans›d›¤› alan:

XLed-SL 10: 250 cm 2+ 103,36 cm 2

XLed-SL 25: 420 cm 2+ 103,36 cm 2

1 2

Bezpečnostné pokyny

■

Pred všetkými prácami na svietidle prerušte prívod napätia!

■

Pri montáži musí byť pripájané elektrické vedenie zbavené napätia. Preto je potrebné najskôr vypnúť

elektrický prúd a skontrolovať beznapäťovosť pomocou skúšačky napätia.

■

Pri inštalácii týchto prístrojov ide o prácu pri sieťovom napätí; preto musí byť vykonávaná odborne

podľa miestnych predpisov pre inštaláciu a podmienok pripojenia (

- VDE 0100,

-ÖVE/ÖNORM E

8001-1,



-SEV 1000).

■

Prístroj nemontujte na zvyčajne ľahko horľavé povrchy.

■

Vhodný pre vonkajšie a vnútorné priestory.

■

LED žiariče sú určené len pre montáž na stenu a nie pre montáž na strop.

■

Telo žiariča sa počas prevádzky ohreje. LED hlavu nastavujte len vtedy, keď je vychladnutá.

■

Používajte len originálne náhradné dielce.

■

Nesnažte sa prístroj rozmontovať sami. Opravy môže vykonávať len autorizovaný servis.

■

Nepozerajte sa z malej vzdialenosti alebo počas dlhšej doby (> 5 min.) do LED svietidla.

Mohlo by to viesť k poškodeniu sietnice.

Pokyny pre inštaláciu

Sieťový prívod je tvorený minimálne trojžilovým káblom:

L = fáza (zvyčajne čierna alebo hnedá)

N = nulový vodič (zväčša modrý)

PE= ochranný vodič (zelený/žltý)

Dôležité: Zámena vodičov vedie ku skratu v prístroji alebo vo vašej skrinke s poistkami. V tomto prípade

treba jednotlivé káble identifikovať a nanovo zapojiť. Na sieťový prívod je možné namontovať sieťový

vypínač na zapínanie a vypínanie.

Prívod pod omietkou / Prívod na omietke

Pre kabeláž na omietke sú na spodnej strane montážnej platne dve drážky. Vylomiť jednu z dvoch drá-

žok. Otvor pre kábel na montážnej platni uzatvoriť tesniacou zátkou. Túto prederaviť a previesť kábel.

Keď je kábel prevedený, môže byť montážna platňa priskrutkovaná a vykonané pripojenie.

Prevádzkové poruchy (Príčina

➩

Možnosť odstránenia)

Bez napätia / poistka defektná resp. nie je zapnutá, vedenie prerušené

➩

nová poistka resp. zapnúť

sieťový spínač, vedenie skontrolovať prístrojom na meranie napätia. Skrat

➩

skontrolovať pripojenia.

Vyhlásenie o zhode

Tento výrobok spÍňa:

smernicu o nízkom napätí 2006/95/ES / smernicu o elektromagnetickej kompatibilite 2004/108/ES /

smernicu RoHS 2011/65/ES / smernicu o odpade z elektrických a elektronických zariadení 2012/19/ES.

Záruka funkčnosti

Tento výrobok STEINEL je vyrobený s najvyššou starostlivosťou, je funkčne a bezpečnostne preskúšaný

podľa platných predpisov a následne boli vykonané náhodné kontroly. Spoločnosť STEINEL ručí za bez-

chybný stav a funkčnosť výrobku. Záručná doba je 36 mesiacov a začína plynúť dňom predaja spotrebi-

teľovi. Odstránime všetky nedostatky, ktoré sa zakladajú na chybe materiálu alebo výrobnej chybe,

záručné plnenie sa uskutočňuje formou opravy alebo výmeny chybných dielcov podľa nášho uváženia.

Záručné plnenie sa nevzťahuje na poškodenie opotrebiteľných dielcov, ako aj škody a nedostatky vznik-

nuté v dôsledku neodbornej manipulácie, údržby alebo použitia cudzích dielcov. Ďalšie následné škody

na cudzích predmetoch sú vylúčené. Záruku poskytneme len vtedy, ak nerozmontovaný prístroj spolu so

stručným popisom chyby, pokladničným blokom alebo faktúrou (dátum zakúpenia a pečiatka predajcu)

zašlete dobre zabalený na adresu príslušného servisu.

Servis:

Po uplynutí záručnej doby alebo v prípade chýb, na ktoré sa nevzťahuje záruka,

sa o možnosti opravy informujte v najbližšom servise.

SLOVENSKY SK

321

110030973 10/2013_E

XLED-SL 10

XLED-SL 25

Information

H CZ SK PL RO SLO HR EST LT LV RUS BG 中

D F I E P S NGB NL DK FI GR TR

Projektovaná plocha svietidla:

XLed-SL 10: 250 cm

+ 103,36 cm

XLed-SL 25: 420 cm

+ 103,36 cm

1 2

Zasady bezpieczeństwa

■

Przed przystąpieniem do wszelkich prac przy urządzeniu należy wyłączyć napięcie zasilające!

■

Przewód zasilający, który należy podłączyć podczas montażu, nie może być pod napięciem. Dlatego

najpierw należy wyłączyć prąd i sprawdzić brak napięcia za pomocą próbnika napięcia.

■

Podczas instalacji opisywanych urządzeń wykonywana jest praca przy obecności napięcia sieciowe-

go. Dlatego należy ją wykonać fachowo, zgodnie z obowiązującymi w danym kraju przepisami doty-

czącymi instalacji i podłączania do zasilania elektrycznego (np.

- VDE 0100,

-ÖVE/ÖNORM E

8001-1,



-SEV 1000)

■

Nie montować urządzenia na łatwopalnych powierzchniach.

■

Przeznaczony do montażu na zewnątrz i wewnątrz budynków.

■

Reflektory ledowe są przewidziane tylko do montażu na ścianie, a nie na suficie.

■

Obudowa włączonego reflektora mocno się nagrzewa. Pozycję głowicy ledowej ustawiać dopiero po

wystygnięciu.

■

Stosować tylko oryginalne części zamienne.

■

Nie rozkładać urządzenia na części. Naprawę może wykonywać jedynie punkt serwisowy.

■

Nie należy patrzeć z bliskiej odległości lub przez dłuższy czas (> 5 min) na lampę ledową.

Może to spowodować uszkodzenie siatkówki oka.

Wskazówki instalacyjne

Przewód zasilający jest kablem co najmniej 3-żyłowym:

L = przewód fazowy (najczęściej czarny lub brązowy)

N = przewód zerowy (najczęściej niebieski)

PE= przewód ochronny (zielono-żółty)

Ważne: Pomylenie przewodów będzie przyczyną późniejszego zwarcia w urządzeniu lub w skrzynce

bezpieczników. W takim przypadku należy jeszcze raz zidentyfikować poszczególne żyły przewodu i na

nowo podłączyć. W przewodzie zasilającym można zainstalować wyłącznik sieciowy do ręcznego

WŁĄCZANIA/WYŁĄCZANIA.

Przewód podtynkowy / Przewód natynkowy

Do przewodu natynkowego przewidziano dwie wypustki u dołu płytki montażowej. Wyłamać jedną z dwóch

wypustek. Włożyć do wpustu kablowego w płytce montażowej zaślepkę uszczelniającą. Przebić wpust

i przeprowadzić kabel. Po przeprowadzeniu kabla można przykręcić płytkę montażową i podłączyć do

instalacji sieciowej.

Usterki (Przyczyna

➩

Usuwanie)

Brak napięcia / przepalony bezpiecznik lub niewłączony, przerwany przewód

➩

założyć nowy bezpiecz-

nik lub włączyć wyłącznik sieciowy, sprawdzić przewód próbnikiem napięcia. Zwarcie

➩

sprawdzić

podłączenia elektryczne.

Deklaracja zgodności z normami

Produkt spełnia wymogi:

dyrektywy niskonapięciowej 2006/95/WE / dyrektywy o kompatybilności elektromagnetycznej

2004/108/WE / dyrektywy RoHS 2011/65/WE / dyrektywy WEEE 2012/19/WE.

Gwarancja funkcjonowania

Opisany produkt firmy STEINEL został wykonany z dużą starannością. Prawidłowe działanie i bezpie-

czeństwo użytkowania potwierdzają przeprowadzone losowo kontrole jakości oraz zgodność z obowią-

zującymi przepisami. Firma STEINEL udziela gwarancji na prawidłową jakość i działanie. Okres gwaran-

cyjny wynosi 36 miesięcy i rozpoczyna się z dniem sprzedaży użytkownikowi. W ramach gwarancji usu-

wamy braki wynikłe z wad materiałowych lub produkcyjnych, świadczenie gwarancyjne nastąpi według

naszej decyzji przez naprawę lub wymianę wadliwych części. Świadczenie gwarancyjne nie obejmuje

szkód dotyczących części ulegających szybkiemu zużyciu oraz szkód i braków spowodowanych niepra-

widłowym postępowaniem z urządzeniem, nieprawidłową konserwacją lub zastosowaniem części innych

producentów. Wykluczone są szkody wtórne dotyczące przedmiotów obcych. Gwarancja jest udzielana

wyłącznie po odesłaniu prawidłowo zapakowanego urządzenia (nierozłożonego na części) wraz z krótkim

opisem usterki, paragonem lub rachunkiem zakupu (opatrzonym datą zakupu i pieczęcią sklepu) do

odpowiedniego punktu serwisowego.

Serwis:

Aby uzyskać informacje na temat możliwości naprawy po upływie okresu gwarancji

lub w razie usterek nieobjętych gwarancją, należy skontaktować się z najbliższym

punktem serwisowym.

POLSKI (tłumaczenie instrukcji oryginalnej) PL

321

110030973 10/2013_E

XLED-SL 10

XLED-SL 25

Information

H CZ SK PL RO SLO HR EST LT LV RUS BG 中

D F I E P S NGB NL DK FI GR TR

Obliczeniowa powierzchnia reflektora:

XLed-SL 10: 250 cm

+ 103,36 cm

XLed-SL 25: 420 cm

+ 103,36 cm

1 2

Instrucøiuni de siguranøå

■

Înaintea efectuårii oricåror lucråri la aparat se va întrerupe alimentarea cu energie electricå!

■

La montare, cablul electric de cuplare trebuie så fie scos de sub tensiune. Astfel, întâi se decupleazå

curentul μi se verificå absenøa tensiunii cu ajutorul unui testor de tensiune.

■

La instalarea acestor aparate se lucreazå sub tensiune; din acest motiv, aceastå lucrare trebuie

executatå în mod profesionist, conform normelor naøionale μi condiøiilor de conectare în vigoare

(

- VDE 0100,

-ÖVE/ÖNORM E 8001-1,



-SEV 1000).

■

Nu montaøi aparatul pe suprafeøe uμor inflamabile.

■

Adecvat pentru spaøii interioare μi exterioare.

■

Reflectoarele cu leduri sunt concepute numai pentru montajul pe perete μi nu pentru montajul

pe tavan.

■

Carcasa reflectorului se încålzeμte în timpul funcøionårii. Reflectorul poate fi orientat numai dupå

ce s-a råcit.

■

Nu utilizaøi decât piese de schimb originale.

■

Nu demontaøi singuri aparatul. Efectuarea reparaøiilor este permiså doar în ateliere de specialitate.

■

Nu priviøi în lampa cu leduri de la micå distanøå sau un timp mai îndelungat (> 5 min.).

Acest lucru poate cauza afecøiuni ale retinei.

Indicaøii privind instalarea

Circuitul de alimentare este format dintr-un cablu cu 3 fire:

L = fazå (de obicei de culoare neagrå sau maro)

N = nul (de obicei albastru)

PE = conductor de protecøie (verde/galben)

Important: Inversarea racordurilor poate cauza un scurtcircuit în aparat sau în tabloul electric. Într-un

asemenea caz fiecare cablu trebuie identificat μi conectat din nou. Pe cablul de alimentare cu energie

electricå poate fi montat un întrerupåtor de reøea pentru PORNIRE μi OPRIRE.

Alimentare prin cablu sub tencuialå / alimentare prin cablu pe tencuialå

Pentru o cablare pe tencuialå sunt prevåzute douå orificii astupate pe partea de jos a plåcii de montaj.

Desfaceøi capacul unuia din orificii. Deschiderea pentru cablu din placa de montaj se va astupa cu

garnitura de etanμare. Aceasta se va gåuri μi se va trece cablul prin ea. Dupå trecerea cablului, placa

de montaj poate fi înμurubatå μi se poate efectua racordarea.

Perturbåri în funcøionare (Cauzå

➩

Remediu)

Lipså tensiune / Siguranøå defectå, respectiv necuplatå, cablu întrerupt

➩

Montaøi o siguranøå nouå,

respectiv cuplaøi un întrerupåtor de reøea, verificaøi cablul cu un testor de tensiune. Scurt circuit

➩

Verificaøi legåturile.

Declaraøie de conformitate

Acest produs îndeplineμte cerinøele:

Directivei 2006/95/CE privind echipamentele de joaså tensiune / Directivei 2004/108/CE privind compati-

bilitatea electromagneticå / Directivei RoHS 2011/65/CE / Directivei WEEE (Deμeuri de echipamente

electrice μi electronice) 2012/19/CE.

Garanøie

Acest produs STEINEL a fost fabricat μi controlat din punct de vedere funcøional μi al siguranøei conform

prevederilor în vigoare, dupå care a fost supus unei probe de funcøionare prin sondaj. STEINEL asigurå

garanøia pentru construcøia μi funcøionarea fårå defecøiuni. Termenul de garanøie este de 36 de luni μi

începe de la data vânzårii produsului cåtre consumator. Garanøia acoperå deficienøele bazate pe defecte

de material μi fabricaøie. Îndeplinirea garanøiei se realizeazå prin repararea sau înlocuirea pieselor defecte

conform opøiunii noastre. Garanøia se pierde pentru defecøiuni la piesele de uzurå, pentru defecte μi defi-

cienøe care provin din folosirea sau întreøinerea necorespunzåtoare precum μi din utlizarea unor piese de

schimb care nu sunt originale. Nu se asigurå garanøie μi pentru daune provocate unor altor obiecte.

Garanøia se acordå numai în cazul în care aparatul, fårå a fi demontat, împreunå cu o scurtå descriere

a defecøiunii, bonul de caså sau factura (data achiziøionårii μi μtampila comerciantului), este expediat,

ambalat corespunzåtor, cåtre centrul de service competent.

Service:

Dupå expirarea perioadei de garanøie sau în cazul unei defecøiuni neacoperite de

garanøie informaøi-vå la cel mai apropiat centru de service despre posibilitatea reparårii

produsului.

ROMÂNÅ RO

321

110030973 10/2013_E

XLED-SL 10

XLED-SL 25

Information

H CZ SK PL RO SLO HR EST LT LV RUS BG 中

D F I E P S NGB NL DK FI GR TR

Suprafaøå de proiecøie a reflectorului:

XLed-SL 10: 250 cm

+ 103,36 cm

XLed-SL 25: 420 cm

+ 103,36 cm

1 2

Varnostni napotki

■

Pred kakršnimikoli deli na napravi odklopite električno napajanje!

■

Med montažo električna napeljava, na katero izvajate priključitev, ne sme biti pod napetostjo.

Zato najprej izklopite tok ter z indikatorjem napetosti preverite, da naprava ni pod napetostjo.

■

Pri inštalaciji teh naprav gre za delo na omrežni napetosti; zato jo je potrebno izvesti strokovno

v skladu z lokalno veljavnimi predpisi za inštalacijo in pogoji priključitve (

- VDE 0100,

-ÖVE/ÖNORM E 8001-1,



-SEV 1000)

■

Naprave ne montirajte na lahko vnetljive površine.

■

Primerna za zunanjost in notranje prostore.

■

Halogenski reflektorji so predvideni samo za stensko montažo in ne za montažo na strop.

■

Ohišje reflektorja se med obratovanjem segreje. Usmerjenost reflektorja prilagajajte le, kadar je ta

povsem ohlajen.

■

Uporabljajte le originalne nadomestne dele.

■

Naprave ne razstavljajte sami. Popravila lahko izvajajo le strokovne delavnice.

■

V LED svetilko ne glejte s kratke razdalje ali dlje časa (> 5 min.).

To lahko povzroči poškodbo mrežnice.

Navodila za inštalacijo

Električna napeljava je sestavljena iz 3-žilnega kabla:

L = Faza (največkrat črna ali rjava)

N = Nevtralni vodnik (največkrat moder)

PE= zaščitni vodnik (zelen/rumen)

Pomembno: Če boste pomešali priključke, lahko kasneje v napravi ali v varovalni omarici pride do

kratkega stika. V tem primeru je potrebno posamezne kable identificirati ter na novo montirati.

V omrežno napeljavo lahko montirate omrežno stikalo za vklop in izklop.

Napeljava - podometna / Napeljava - nadometna

Za nadometno napeljavo sta pod montažno ploščo predvideni dve sponi. Eno od spon upognite.

Odprtino za kabel na montažni plošči zaprite s tesnilnim čepkom. Čepek nato predrite in skozenj speljite

kabel. Ko ste kabel speljali skozi luknjo, lahko montažno ploščo privijete in izvedete priključitev.

Motnje pri delovanju (Vzrok

➩

Kaj storiti)

Brez napetosti / hišna varovalka je pokvarjena, naprava ni vklopljena, napeljava je prekinjena

➩

uporabite novo varovalko oz. vklopite omrežno stikalo, napeljavo preverite z indikatorjem napetosti.

Kratek stik

➩

preverite priključke.

Izjava o skladnosti

Ta izdelek izpolnjuje:

Direktivo o nizki napetosti 2006/ES / Direktiva o elektromagnetni združljivosti 2004/108/ES / Direktivo o

omejevanju uporabe nekaterih nevarnih snovi (RoHS) 2011/65/ES / Direktive OEEO 2012/19/ES.

Garancija na delovanje

Ta STEINELov proizvod je izdelan z veliko mero skrbnosti, funkcijsko in varnostno preizkušen po veljav-

nih predpisih in nato podvržen vzorčnim preizkusom. Podjetje STEINEL daje garancijo na neoporečno

kakovost in delovanje. Garancijski rok znaša 36 mesecev, garancija pa prične veljati na dan prodaje

uporabniku. Odpravljamo pomanjkljivosti, ki obsegajo napake na materialu ali tovarniške napake;

garancija je izpolnjena ob popravilu oz. zamenjavi pomanjkljivih delov po naši izbiri. Garancija ne velja

pri poškodbah hitro obrabljivih delov in prav tako ne velja za škode in pomanjkljivosti, do katerih je prišlo

zaradi nepra-vilne uporabe ali vzdrževanja oz. uporabe tujih delov. Na ostalo posredno škodo ne dajemo

garancije. Garancija bo odobrena v primeru, da pošljete dobro zapakirano, nerazstavljeno napravo s

kratkim opisom napake ter potrdilom o nakupu oz. računom (datum nakupa in štampiljka trgovca) na

ustrezno servisno službo.

Servis:

Po poteku garancijske dobe ali pomanjkljivosti, za katere ni mogoče uveljavljati

garancijskega zahtevka, se pozanimajte o možnem popravilu pri svojem serviserju.

SLOVENŠČINA SLO

321

110030973 10/2013_E

XLED-SL 10

XLED-SL 25

Information

H CZ SK PL RO SLO HR EST LT LV RUS BG 中

D F I E P S NGB NL DK FI GR TR

Projicirana površina reflektorja:

XLed-SL 10: 250 cm

+ 103,36 cm

XLed-SL 25: 420 cm

+ 103,36 cm

1 2

Ohutusjuhised

■

Katkestage enne kõiki töid seadmel pingetoide!

■

Paigaldamisel peab ühendatav elektrijuhe olema pingevaba. Seetõttu lülitage esmalt vool välja ja

kontrollige pingetestriga pingevabadust.

■

Antud seadmete installeerimisel on tegemist tööga võrgupingel; seda tuleb seetõttu teostada vasta-

valt riigisisestele installatsioonieeskirjadele ja ühendustingimustele (

- VDE 0100,

-ÖVE/ÖNORM

E 8001-1,



-SEV 1000)

■

Ärge monteerige seadet tavaliselt kergestisüttivatele pindadele.

■

Sobib sise- ja välisruumidesse.

■

LED-prožektor on ette nähtud ainult seinamontaažiks ja mitte laemontaažiks.

■

Prožektori korpus kuumeneb töötamisel tugevasti. Joondage LED-pead ainult siis, kui see on maha

jahtunud.

■

Kasutage ainult originaalvaruosi.

■

Ärge võtke seadet omal käel lahti. Seadet tohib remontida ainult selleks spetsialiseerunud töökoda.

■

Ärge vaadake lähedalt ega pikemat aega (> 5 min) LED-valgustisse. See võib põhjustada

silma võrkkestal kahjustusi.

Installatsioonijuhised

Võrgutoitejuhe koosneb ühest 3-soonelisest kaablist:

L = faas (enamasti must või pruun)

N = neutraaljuht (enamasti sinine)

PE= kaitsejuht (roheline/kollane)

Tähtis! Ühenduste omavaheline äravahetamine põhjustab hiljem lühise seadmes või kaitsekapis. Sel

juhul tuleb üksikud kaablid identifitseerida ja uuesti monteerida. Võrgutoitejuhtmesse võib olla SISSE ja

VÄLJA lülitamiseks monteeritud võrgulüliti.

Süvispaigaldus-toitejuhe / pindpaigaldus-toitejuhe

Pinnapealseks juhtmestamiseks on montaažiplaadi all ette nähtud kaks aasa. Painutage üks aasadest

ära. Sulgege montaažiplaadi kaabliava tihenduskorgiga. Torgake see läbi ja vedage kaabel läbi. Kui

kaabel on läbi veetud, siis saab montaažiplaadi külge kruvida ja ühendamise läbi viia.

Talitlusrikked (põhjus

➩

abi)

Pinge puudub / kaitse defektne või sisse lülitamata, juhe katkenud

➩

uus kaitse või lülitage võrgulüliti

sisse, kontrollige juhe pingetestriga üle. Lühis

➩

kontrollige ühendusi.

Vastavusdeklaratsioon

Antud toode vastab:

madalpingedirektiivile 2006/95/EÜ / EMC direktiivile 2004/108/EÜ / RoHS direktiivile 2011/65/EÜ /

WEEE direktiivile 2012/19/EÜ.

Talitlusgarantii

STEINELi toode on valmistatud suurima hoolega, kontrollitud töökindluse ja ohutuse osas kehtivate

eeskirjade järgi ning seejärel läbinud pistelise kontrolli. STEINEL annab garantii toote laitmatu kvaliteedi

ja töökorras oleku kohta. Garantiiaeg on 36 kuud ja see algab tarbijale müümise kuupäevast. Meie remon-

dime materjalist või tootmisvigadest tulenevad puudused, garantiijuhtumi korral seade kas remonditakse

või puudulik osa asendatakse uuega, valiku üle otsustame meie. Garantii ei kehti kuluvate osade ning kahju

ja puuduste kohta, mis on tekkinud oskamatu käsitsemise, hoolduse või võõraste osade kasutamise taga-

järjel. Kaudne kahju muudele esemetele on välistatud. Garantiiremonti tehakse ainult siis, kui lahtivõtmata

seade saadetakse koos vea lühikirjelduse, kassatšeki või arvega (ostmise kuupäev ja kaupluse tempel) ja

korralikult pakituna vastavasse teeninduspunkti.

Teenindus

Pärast garantiiaja möödumist või puuduste korral, millele garantii ei kehti, küsige

parandamisvõimaluste kohta teenindusjaamast järele.

EESTI EST

321

110030973 10/2013_E

XLED-SL 10

XLED-SL 25

Information

H CZ SK PL RO SLO HR EST LT LV RUS BG 中

D F I E P S NGB NL DK FI GR TR

Prožektori projetseeritud pind:

XLed-SL 10: 250 cm

+ 103,36 cm

XLed-SL 25: 420 cm

+ 103,36 cm

1 2

Saugos reikalavimai

■

Prieš pradėdami dirbti su prietaisu, atjunkite elektros įtampą!

■

Montuojant prietaisą prijungiamajame elektros kabelyje neturi būti įtampos. Todėl visų pirma atjunkite

elektros srovę ir įtampos indikatoriumi patikrinkite, ar nėra įtampos.

■

Šie prietaisai jungiami prie elektros tinklo; todėl juos reikia prijungti tinkamai, vadovaujantis šalyje

galiojančiomis instaliacijos normomis ir jungimo taisyklėmis (

- VDE 0100,

-ÖVE/ÖNORM E 8001-1,



-SEV 1000).

■

Nemontuokite prietaiso ant lengvai užsiliepsnojančių paviršių.

■

Tinka naudoti lauke ir viduje.

■

LED prožektoriai skirti montuoti tik ant sienų, o ne ant lubų.

■

Prožektoriaus korpusas darbo metu įkaista. Prieš pasukdami LED galvutę, palaukite kol ji atvės.

■

Naudokite tik originalias atsargines dalis.

■

Prietaiso neardykite savarankiškai. Remonto darbus atlikti galima tik specializuotose taisyklose.

■

Į LED šviestuvą nežiūrėkite iš arti arba ilgą laiką (> 5 min.).

Taip galite sužaloti akies tinklainę.

Nurodymai įrengimui

Tinklo įvadą sudaro dvigyslis kabelis:

L = fazė (dažniausiai juodos arba rudos spalvos)

N = nulinis laidas (dažniausiai mėlynas)

PE= įžeminimo laidas (geltonas / žalias)

Svarbu! Neteisingai sujungti laidai sukelia trumpąjį jungimą prietaise arba paskirstymo dėžutėje. Tokiu

atveju reikia identifikuoti atitinkamus kabelius ir sujungti juos iš naujo. Į tinklo įvadą galima įmontuoti tinklo

jungiklį, kuris atliks ĮJUNGIMO ir IŠJUNGIMO funkcijas.

Potinkinis įvadas / virštinkinis įvadas

Virštinkiniams laidams montavimo plokštės apačioje numatyti du antdėkliai. Nulaužkite vieną iš dviejų

antdėklių. Ertmę laidui montavimo plokštėje užsandarinkite kaiščiu. Jį pradurkite ir prakiškite laidą.

Prakišę laidą, montavimo plokštę galite prisukti ir prijungti prietaisą.

Veikimo sutrikimai (priežastis

➩

pagalba)

Nėra elektros srovės / sugedęs arba neįjungtas saugiklis, nutrūkęs laidas

➩

įdėkite naują saugiklį arba

įjunkite tinklo jungiklį, įtampos indikatoriumi patikrinkite laidą. Trumpasis jungimas

➩

patikrinkite jungtis.

Atitikimo sertifikatas

Šis gaminys atitinka:

Žemųjų įtampų direktyvą 2006/95/EB / Elektromagnetinio suderinamumo direktyvą 2004/108/EB /

Pavojingų medžiagų naudojimo apribojimo (RoHS) direktyvą 2011/65/EB / Elektros ir elektronikos prietaisų

atliekų direktyva (WEEE) 2012/19/EB.

Funkcinė garantija

Šis STEINEL produktas yra pagamintas itin kruopščiai, jo funkcijos ir saugumas patikrinti pagal galiojančias

normas bei papildomai atlikta pasirinktų prietaisų kontrolė. STEINEL suteikia prietaisui garantiją.

Garantinis laikotarpis – 36 mėnesiai. Jis skaičiuojamas nuo prietaiso pardavimo vartotojui dienos. Mes

pašalinsime defektus, susijusius su medžiagų arba gamybos broku; garantiniu laikotarpiu, mūsų nuožiūra,

prietaisas nemokamai remontuojamas arba keičiamos sugedusios jo dalys. Garantija netaikoma susidė-

vinčioms dalims, taip pat jei prietaisas sugenda dėl netinkamo naudojimo arba netinkamos priežiūros bei

naudojant netinkamas dalis. Kitiems daiktams padaryta žala neatlyginama. Garantija taikoma tik tuo

atveju, jei neišardytas prietaisas kartu su kasos čekiu arba sąskaita (pirkimo data ir pardavėjo antspaudu),

tinkamai supakuotas atsiunčiamas į atitinkamą techninės priežiūros tarnybos vietą.

Aptarnavimas

Pasibaigus garantiniam laikotarpiui arba esant gedimams, kuriems garantija

netaikoma, dėl galimybės pataisyti prietaisą teiraukitės artimiausioje techninės

priežiūros tarnyboje.

LIETUVIŠKAI LT

321

110030973 10/2013_E

XLED-SL 10

XLED-SL 25

Information

H CZ SK PL RO SLO HR EST LT LV RUS BG 中

D F I E P S NGB NL DK FI GR TR

Projekcinis prožektoriaus plotas:

XLed-SL 10: 250 cm

+ 103,36 cm

XLed-SL 25: 420 cm

+ 103,36 cm

1 2

Указания по технике безопасности

■

Перед началом любых работ, проводимых на приборе, следует отключить напряжение!

■

При проведении монтажа подключаемый электропровод должен быть обесточен. Поэтому, в первую

очередь, следует отключить напряжение, и проверить его отсутствие с помощью индикатора напря-

жения.

■

Монтажные работы по подключению этих приборов относятся к категории работ с сетевым напря-

жением; поэтому они должны выполняться специалистами с соблюдением национальных предпи-

саний по установке и условий подключения (

-VDE 0100,

-ЕVE/ЕNORM E 8001-1,



-SEV 1000)

■

Запрещается монтировать светильник на легко возгораемых поверхностях.

■

Подходит для наружных и внутренних помещений.

■

Свeтoдиoдныe прoжeктoры предусмотрены только для монтажа на стену, а не для установки на

потолок.

■

Во время работы корпус светильника сильно нагревается. Поэтому регулировку светодиодной голов-

ки следует производить только после ее остывания.

■

Использовать только оригинальные запасные части.

■

Не разбирать прибор самостоятельно. Ремонт можно выполнять только в специализированной

мастерской.

■

He смoтрeть нa свeтoдиoдный свeтильник с мaлoгo рaсстoяния или в тeчeниe

длитeльнoгo врeмeни (> 5 мин.). Этo мoжeт привeсти к пoврeждeнию сeтчaтки глaзa.

Указания по установке

Сетевой провод состоит из минимум 3-жильного кабеля:

L = фаза (обычно черного или коричневого цвета)

N = нулевой провод (чаще всего синий)

PE= провод заземления (зеленый/желтый)

Примечание: Вследствие неправильного присоединения проводов в приборе или в распределительном

ящике с предохранителями может произойти короткое замыкание. В таком случае рекомендуется про-

верить провода и заново подключить их. При необходимости в сетевой провод может быть вмонтирован

выключатель сетевого тока для ВКЛючения и ВЫКЛючения.

Подвод скрытой проводкой / подвод открытой проводкой

Для подключения открытой проводкой предусмотрены две накладки, расположенные на монтажной

плате. Согнуть одну из двух накладок. Закрыть отверстие для ввода кабеля на монтажной плате уплот-

нительной заглушкой. Протолкнуть ее и провести кабель. Когда кабель проведен, можно прикрутить

монтажную плату винтами и выполнить подключение

Нарушения работы (причина

➩

устранение)

Без напряжения / Неисправен предохранитель, прибор не включен, обрыв провода

➩

Заменить

предохранитель или Включить сетевой переключатель, проверить провод измерителем напряжения.

Короткое замыкание

➩

Проверить подключения.

Заявление о соответствии

Этoт прoдукт oтвeчaeт трeбoвaниям:

дирeктивы 2006/95/EG o низкoм нaпряжeнии / дирeктивы 2004/108/EG oтнoситeльнo элeктрoмaгнитнoй

сoвмeстимoсти / дирeктивы 2011/65/EG o примeнeнии мaтeриaлoв для прoизвoдствa элeктричeскиx и

элeктрoнныx издeлий, нe сoдeржaщиx врeдныx вeщeств / директивы ЕС об отходах электрического и

электронного оборудования WEEE 2012/19/EG.

Гарантийные обязательства

Данное изделие производства STEINEL было с особым вниманием изготовлено и испытано на работоспо-

собность и безопасность эксплуатации соответственно действующим инструкциям, а потом подвергнуто

выборочному контролю качества. Фирма STEINEL гарантирует высокое качество и надежную работу из-

делия. Гарантийный срок эксплуатации составляет 36 месяцев со дня продажи изделия. Фирма обязуется

устранить недостатки, которые возникли вследствие недоброкачественности материала или в результате

дефектов конструкции. Дефекты устраняются путем ремонта изделия либо заменой неисправных дета-

лей по усмотрению фирмы. Гарантия не распространяется на дефектные изнашивающиеся части, на

повреждения и дефекты, возникшие в результате ненадлежащей эксплуатации и ухода, а также на

повреждения, последовавшие в результате использования деталей других фирм. Фирма не несет ответ-

ственности за повреждения предметов третьих лиц, вызванных эксплуатацией изделия. Гарантия предо-

ставляется только в том случае, если изделие в собранном и упакованном виде с кратким описанием

неисправности было отправлено вместе с приложенным кассовым чеком или квитанцией (с датой прода-

жи и печатью торгового предприятия), по адресу сервисной мастерской.

Сервисное обслуживание:

По истечении гарантийного срока или при наличии неполадок, исключающих гаран-

тию, обратитесь в ближайшую сервисную мастерскую, чтобы узнать, возможен ли

ремонт.

РУССКИЙ RUS

321

110030973 10/2013_E

XLED-SL 10

XLED-SL 25

Information

H CZ SK PL RO SLO HR EST LT LV RUS BG 中

D F I E P S NGB NL DK FI GR TR

Проецирующая поверхность сенсора:

XLed-SL 10: 250 см2+ 103,36 см2

XLed-SL 25: 420 см

2+ 103,36 см2

1 2

321

110030973 10/2013_E

XLED-SL 10

XLED-SL 25

Information

H CZ SK PL RO SLO HR EST LT LV RUS BG 中

D F I E P S NGB NL DK FI GR TR

Указания за безопасност

■Преди да предприемете каквито и да е работи по уреда, прекъснете електрическото захранване!

■При монтаж електрическата система трябва да е без напрежение. Първо спрете електрическия ток, след което

проверете системата с уред за проверка на напрежението.

■При монтаж на тези уреди се изисква работа с електричество. По тази причина той трябва да се извърши професио-

нално, според съответните държавни предписания и изисквания ( D- VDE 0100, A-ÖVE/ÖNORM E 8001-1,

-SEV 1000)

■Не монтирайте уреда върху леснозапалими повърхности.

■Подходящ за външен и вътрешен монтаж.

■LED-прожекторите са предвидени само за монтаж на стена, но не и на таван.

■Корпусът на прожектора се нагрява по време на работа. Моля насочвайте прожектора, само когато е изстинал.

■Използвайте само оригинални резервни части.

■Уредът да не се разглобява. Ремонтът трябва да бъде извършван само в специализиран сервиз.

■Да не се гледа в LED-лампата отблизо или продължително време (> 5 мин.).

Това може да доведе до увреждане на ретината.

Монтаж

Кабелът съдържа 3 проводника:

L = фаза (обикновено черен или кафяв)

N = нула (обикновено син)

PE = заземяващ проводник (зелен/жълт)

Важно: Размяна на проводниците води до късо съединение в уреда или таблото с предпазители. При такъв случай

всеки проводник трябва да бъде идентифициран и свързан отново. Към системата може да бъде добавен прекъсвач,

за включване и изключване.

Монтаж скрити кабели / монтаж открити кабели

За свързване с открити кабели, отдолу на монтажната платка са предвидени две маркировки. Отчупете едната. Запушете

получения отвор за кабел с уплътнението. Пробийте го и прокарайте кабела. Когато кабелът е прокаран, монтажната

платка може да бъде фиксирана, след което лампата да бъде свързана.

Проблеми при експлоатация (причина )➩решение

Без напрежение / дефектен предпазител или не е включена, прекъснат кабел ➩нов предпазител, да се включи,

проводниците да се проверят с уред за напрежение. да се проверят връзките.Kъсо съединение ➩

Декларация за съответствие

Този продукт съответства на:

Директивата за ниско напрежение 2006/95/ЕО / Директивата за електромагнитна съвместимост 2004/108/ЕО /

Директивата за ограничаване на вредните материали 2011/65/ЕО / ОЕЕО Директива 2012/19/ЕО.

Гаранция за функционалност

Този продукт на STEINEL е произведен с най-голямо старание, проверен е за функционалност и безопасност, според дей-

стващите разпоредби, след което е подложен на качествен контрол, на принципа на случайния избор. STEINEL гарантира

перфектна изработка и функции. Гаранцията е с продължителност 36 месеца и започва от деня на покупката. Ние отстра-

няваме дефекти, причинени от грешки в производството или качеството на материала, ремонтирайки или заменяйки

дефектните части, по наш избор. Гаранцията не важи за щети по износващи се части, както и за щети и дефекти, получе-

ни в резултат на неправилна употреба или поддръжка или използване на чужди части. Последващи щети на чужди пред-

мети са изключени от гаранцията. Гаранцията е валидна само, ако неразглобеният уред бъде изпратен на съответния

сервиз, добре опакован и придружен от кратко описание на дефекта, касова бележка или фактура (дата на покупка и

печат на търговец).

Ремонтен сервиз:

След изтичане на гаранцията или при дефекти, непокрити от гаранцията, попитайте в най-

близкия сервиз за възможностите за поправка.

БЪЛГАРСКИ BG

Обхваната площ:

XLed-SL 10: 250 см2 + 103.36 см

XLed-SL 25: 420 см2 + 103.36 см

1 2

321

110030973 10/2013_E

XLED-SL 10

XLED-SL 25

Information

H CZ SK PL RO SLO HR EST LT LV RUS BG 中

D F I E P S NGB NL DK FI GR TR

安全性提示

■在设备上进行任何工作前均须断开电源！

■安装时必须确保连接的电线无应力。因此，首先切断电源，并使用试电笔检查是否存在

电压。

■安装该设备时涉及到电源电压的相关工作；因此必须根据国家特定的安全规定和连接条

件执行工作（D- VDE 0100、A-ÖVE/ÖNORM E 8001-1、-SEV 1000）

■不得将设备安装在普通的易燃表面。

■适合室外和室内使用。

■LED 感应泛光灯针对墙面安装设计，不适用于天花板安装。

■泛光灯外壳在使用期间会自动升温。仅当外壳冷却后，才能调整灯头。LED

■只能使用原装备件。

■不得自行拆开设备。只能由专业工厂进行维修。

■不得近距离或长时间（分钟）直视灯。> 5 LED

否则可能对视网膜造成损伤。

安装提示

电源线由芯电缆组成：3

L = 火线（通常为黑色或棕色）

N = 零线（通常为蓝色）

PE = 地线（绿色/黄色）

重要：混淆接头将导致设备内或者保险丝盒内发生短路。此种情况下须辨别每一根电缆并

重新安装。在电源线上可以安装用于开关的电源开关。

嵌装馈线明装馈线/

安装板下方配有两个用于明装的连接板。折弯其中一个连接板。使用密封塞封闭安装板的电

缆孔。穿破该孔并穿入电缆。如果电缆已穿入，则拧紧安装板并进行连接。

运行故障（原因解决方法）➩

无电压 / 保险丝损坏，未接通，电线断路更新保险丝或打开电源开关，使用试电笔检查电线。➩

短路检查接头。➩

一致性声明

本品符合：

低压指令指令指令指令。2006/95/EC / EMC 2004/108/EC / RoHS 2011/65/EC / WEEE 2012/19/EC

功能质保

该产品系施特朗精心研发制造，已根据有效规定通过了功能性及安全性审核，并进行了抽样

检查。施特朗保证其产品性能和功能完好。质保期为个月，自消费者购买日起计算。36

材料或生产错误导致的产品缺陷由我方缺陷件解负责排除，质保服务（通过维修或是更换部

决）将由我方决定。耗材损坏、未正确使用及保造成的损和损坏以及使用外购件未养失包含

在质保品的间接损坏于质保的设备连范围内。此外，外购物亦属不范畴。仅当将未拆卸同简

要票包点的故障说收款凭明、据或发（购买日期和零售商盖章）装好并相关维修寄至时，

才能质保。享受

服务：

超过保修期或不在保修内的缺陷，近的维修是否可范围请咨询就服务站

以进行维修。

中文中

泛光灯面：照射积

XLed-SL 10 250 cm：2+ 103.36 cm2

XLed-SL 25 420 cm：2+ 103.36 cm2

1 2

Produkt Specifikationer

Mærke:	Steinel
Kategori:	Lys
Model:	XLED-SL 25
Kode for international beskyttelse (IP):	IP44
Bredde:	200 mm
Dybde:	220 mm
Højde:	300 mm
Vægt:	2500 g
Produktfarve:	Sort
Husmateriale:	Aluminium
Lyskildeteknologi:	LED
Beskyttelsesklasse:	I
Antal lyskilder:	25 pære(r )
Hældningsvinkelområde:	0 - 200 °
Total effekt:	62 W
Kompatible typer af pærer:	LED
