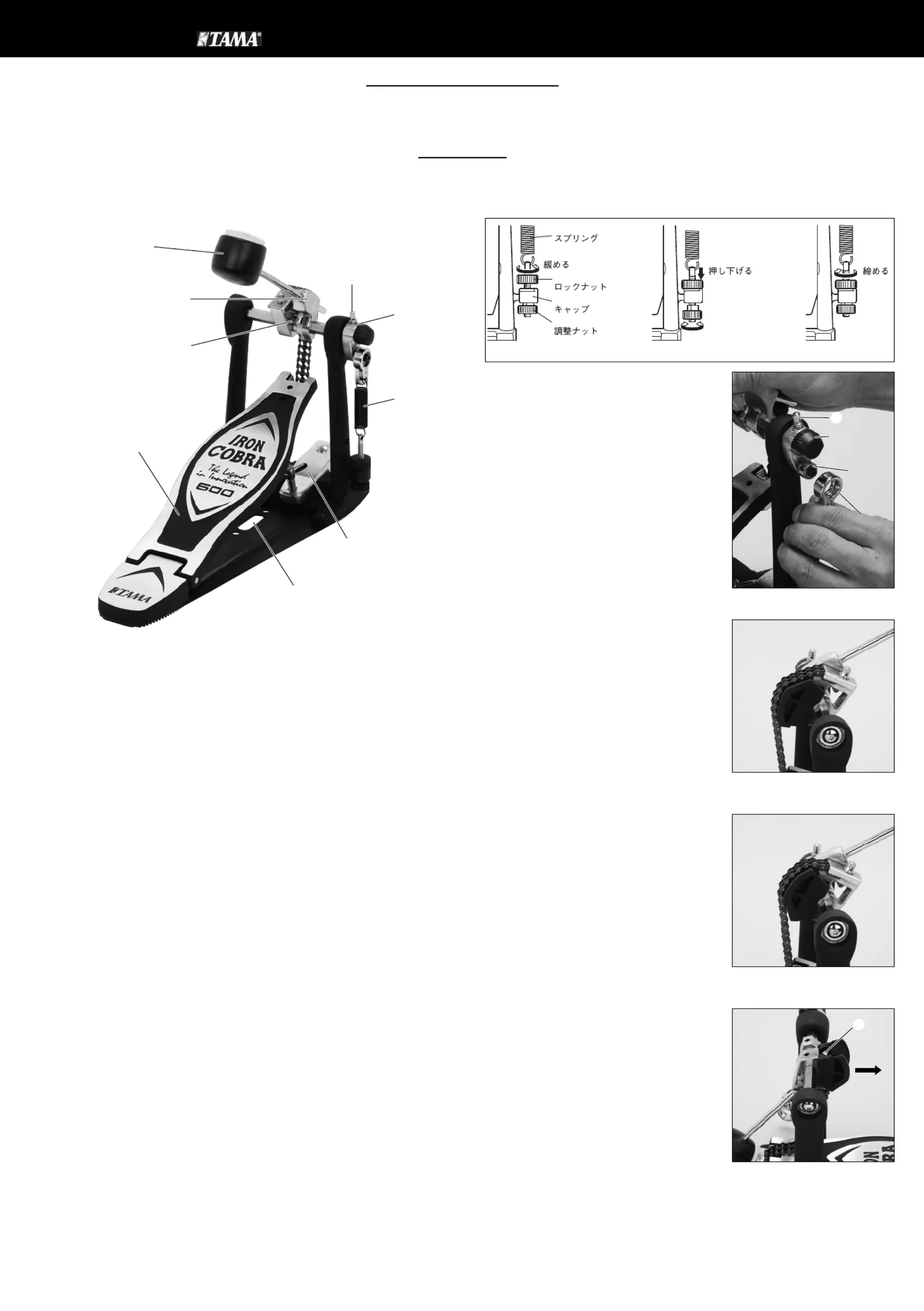

IRON COBRA DRUM PEDAL HP600D / HP600DTW

1. Installing the Beater

Loosen the square head bolt

of the beater holder using the drum key. Insert

the beater shaft and adjust it to the desired height, and then tighten the bolt to

secure it. The beater head is designed with two surfaces, one felt and one nylon,

to be used at the performer’s discretion.

When securing the beater, attach the pedal to the bass drum and press the

footboard so that the beater surface you have chosen makes contact with the

drumhead. Then, tighten the bolt to secure the beater in the correct position.

ビーターの取り付け

ビーターホルダーの角頭ボルト

を付属のチューニングキーで緩めます。ビーター

シャフトが適当な長さになるよう調整し、角頭ボルト

を締めて固定します。

付属のビーターはフェルトとナイロン樹脂の二面の使い分けが出来る設計です。ビー

ターを固定するときには一旦バスドラムにペダルを取り付けた後フットボードを踏み込

み、好みの面をバスドラムに押し付けるようにしながらボルトを締めると正しく固定で

きます。

2. Attaching the Pedal Unit

The pedal unit is attached to the bass drum. Loosen the T-bolt of the hoop clamp

and fasten the clamp to the hoop on the bass drum. After making sure that it is

straight, tighten the bolt to secure it.

ペダル本体の取り付け

ペダル本体をバスドラムに取り付けます。フープクランプのTボルトを緩め、フープク

ランプがバスドラムのフープを挟み込むようにします。まっすぐに付いていることを確

認したら、固定ボルトを再び締めて固定します。

3. Adjusting the Spring Tension

Fit the quick hook onto the bearing of the rocker cam. Adjust the spring tension

using the nut on the lower end. When adjusting the spring, ﬁ rst loosen the

locknut (Fig. 1), and then turn the adjusting nut while pressing down on the

locknut as in Fig. 2. Tightening the nut makes the pedal’s resistance heavier, but

the beater’s return time is correspondingly faster. In order to prevent the spring

from loosening while playing, the adjusting nut engages the cap attached to the

unit roughly every 1/3 of a turn. Once the desired tension is reached, secure it

by tightening the locknut as in Fig. 3.

スプリングの調整

クイックフックをロッカーカムのベアリングに掛けます。スプリングテンションは下側

のナットで調整できます。スプリングの調整をするときにはまずロックナットを緩めた

後（Fig.1）、Fig.2のようにロックナットを押し下げながら下側の調整ナットで調整

してください。ナットを締めるにつれて踏み心地は重くなりますがビーターの戻りは速

くなります。

調整ナットは約1/3回転ごとに本体に取り付けられたキャップにかみ合い、演奏中のス

プリングの緩みを防止する構造になっています。好みのテンションが決まったらロック

ナットを締めて固定します（Fig.3）。

SINGLE PEDAL HP600D

取扱説明書

この度は、TAMAアイアンコブラ・ドラムペダルをお買い上げいただき、誠にありがとうございます。製品の特徴をご理解いただき、性能を十分に発揮するため、ご使用前に必ず本説明書を

お読みください。また、本説明書は大切に保管してください。

INSTRUCTION MANUAL

Thank you very much for purchasing the TAMA IRON COBRA drum pedal. For better understanding of its features and capabilities, please read through this manual before use.

Store the manual in a convenient place for future reference.

Photo 1

(写真1)

4. Adjusting the Beater Angle (Photo 2)

The angle of the beater can be adjusted along

with the angle of the footboard by loosening

the square head bolt

on top of the rocker

cam. You may test the increments of the

angle memory cap, attached to the end of the

shaft (The longer line on the angle memory

cap shows the factory set-up position.), by

adjusting it a bit at a time. As the angle of the

beater is lowered, the footboard rises. Once

the desired angle is reached, tighten the bolt

ﬁ rmly to secure it.

4.ビーター角度の調整(写真2)

ロッカーカムの上側の角頭ボルト

を緩めると

ビーターの角度とフットボードの角度を連動し

て調整することができます。シャフトの端に付

いているアングルメモリー・キャップの目盛を

目安に少しずつ調整してみて下さい(長い目盛が

出荷時の標準位置です)。ビーターの角度を倒す

につれてフットボードが上がります。好みの角

度が決まったらボルト

をしっかりと締め、固

定します。

5. Duo Glide

The Duo Glide system allows you to choose

two different actions by changing the

mounting direction of the chain wheel.

P: Power Glide (Photo 3-P / factory standard)

The power glide offset cam increases power

and speed as the beater reaches the end of

stroke.

R: Rolling Glide (Photo 3-R)

The rolling glide, a true rounded cam,

provides smooth, uniform response.

To change the mounting direction of the

wheel, ﬁ rst loosen the square-headed bolt

and remove it. Then, pull out the black

wheel (Photo 3).

Reattach the wheel upside-down and insert

the bolt

and tighten it.

Note:

For the twin pedals (HP600DTW), make sure

to change the wheel on the left pedal so it

is in the same direction as that on the right

pedal.

デュオ・グライド

DuoGlideは、チェーンホイールの取付け方向を

変える事によって、二つの異なるアクションを

選べるシステムです。

P:PowerGlide(出荷時標準。写真3-P)

ビーターがヘッドに当たる寸前にビータース

ピードが増し、パワフルなサウンドを生み出す

アクションです。

R:RollingGlide(写真3-R)

踏み込みからヒットの瞬間まで均一でくせの無

いアクションの真円ホイールです。

PとRを切り替えるにはホイール下側の角頭ボル

ト

を緩めて外して、黒いホイール部分を引き

抜き(写真3)、上下逆さに取付けて再び角頭ボル

ト

を締めます。

注:

ツインペダル(HP600DTW)の場合、左右両方のホイールが同じ形になるよう付け替え

る必要があります。

Spring

Locknut

Loosen

Press down

Tighten

Cap

Adjusting nut

3 .giF2 .giF1 .giF

Photo 2

(写真2)

Photo 3-P

(写真

3-P

)

P:PowerGlide

Photo 3-R

(写真

3-R

)

R:RollingGlide

Photo 3

(写真

)

Rocker cam

ロッカーカム

Spring

スプリング

Hoop clamp

フープクランプ

Footboard

フットボード

Beater

ビーター

Beater holder

ビーターホルダー

Cobra Coil compatible hole

コブラ・コイル取り付け穴

Angle memory cap

アングルメモリー・

キャップ

Quick hook

クイックフック

Pull out

引き抜く

Bearing

ベアリング

This instruction manual was issued in November 2012. Speciﬁ cations and design are subject to change without notice.

この取扱説明書は2012年11月現在の物です。商品改良のため予告なく仕様を変更することがありますので、あらかじめご了承ください。

〒461-8717愛知県名古屋市東区橦木町3-22

http://www.tama.com/

Operation and adjustment methods are the same as for the single-pedal model. Please read the information for the single-pedal model before proceeding.

各部の基本的な操作、調整方法はシングルペダルと同じです。はじめにシングルペダルの説明を必ずお読み下さい。

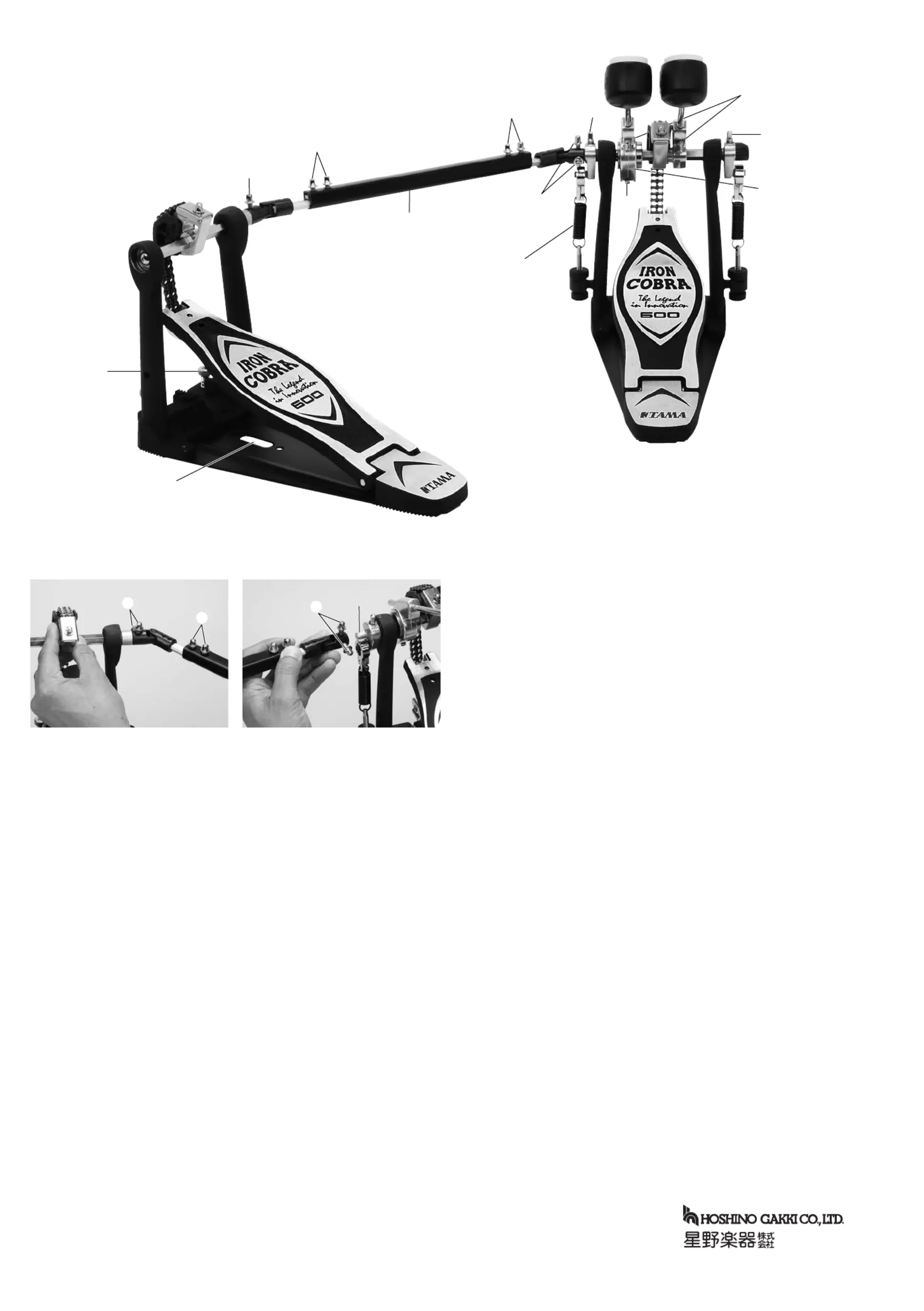

TWIN PEDALS HP600DTW

Photo 5L

(写真

)

Photo 5R

(写真

)

6. Attaching the Connecting Rod

Attach the connecting rod to the left and right pedal cam shafts. To the right

pedal (as seen by the player), attach the cam shaft so that the square-headed

bolts

at the end of the connecting rod are positioned as shown in Photo 5R,

and use the drum key to tighten the bolts. In the same way, fasten the rod to the

cam shaft for the left pedal (as seen by the player), while using one hand to hold

the wheel with the chain wrapped around it (Photo 5L). When the assembly is

done, adjust the distance between the left and right pedals. Loosen the square-

headed bolt

with the drum key and adjust the connecting rod to the desired

length. Once the desired position is determined, tighten the square-headed bolts

to secure it.

コネクティングロッド

コネクティングロッドを左右のペダルカムシャフトに取り付けます。奏者側向かって右

のペダルには、コネクティングロッド端の角頭ボルト

が写真5Rのような位置関係で

カムシャフトに付くよう取り付け、ボルトをドラムキーで固定してください。同様に奏

者側向かって左のペダルにも、片手でチェーンがホイールに巻きつくようホイールを固

定しながら(写真5L)、カムシャフトにロッドを固定してください。組立が終わったら、

左右のペダルの間隔を調整します。角頭ボルト

をドラムキーで緩め、コネクティング

ロッドを好みの長さに調整して下さい。好みの位置が決まったら角頭ボルト

を締めて

固定します。

7. Adjusting the Beater Angle (Left Side)

The left-side beater of the twin-pedal model may be adjusted in the same way

as in instruction 4. When a more delicate adjustment is needed, you can adjust

the beater angle independently of the footboard angle by loosening the bolt

below the beater holder. This feature is useful when you wish the footboard

angles of both the hi-hat stand and the left pedal to match.

ビーター角度調整(左側)

ツインペダルの左側のビーター角度も手順4と同様に調整できますが、より微妙な調整

が必要な場合には左側のビーターホルダーの下側のボルト

を緩めることによってフッ

トボードの角度とは無関係にビーター角度のみを調整することも出来、ハイハットスタ

ンドと左側のペダルとのフットボードの角度を合わせたいときに便利な設計になってい

ます。

8. Adjusting the Spikes

To prevent slippage of the left-side pedal while playing, there are two spikes

in the bottom of the left frame. These spikes can be extended as needed if the

screws are turned clockwise.

スパイクの調整

演奏中に左側のペダルが滑る事を防ぐ為、左側のフレーム下に二本のスパイクがありま

す。時計回りに回すと剣先が出ますので、必要に応じて調整して下さい。

Installing the Cobra Coil (sold separately)

The Cobra Coil (CC900S) is a spring that assists the return of the footboard,

allowing smoother and lighter pedal action. The Cobra Coil can be installed on

HP600D or HP600DTW.

コブラ・コイルの取り付け(別売)

コブラ・コイル（CC900S）はフットボードの返りをアシストし、よりスムーズで軽快な

ペダルアクションを可能にするスプリングです。HP600DとHP600DTWにも取り付け可

能です。

Maintenance

•

To maintain a smoother action for an extended period of time, wipe clean as necessary

with a dry cloth. Periodically lubricate the chain (using TAMA tune-up oil TOL2) in

order to prevent rust.

Note that bearings do not require lubrication due to their lubrication-free design.

•

The ﬁ xing screw in the back side of the underplate or ﬁ xing bolts of other parts may

become loose due to vibration during playing or transport. Retighten them as necessary

using a Phillips screwdriver.

メインテナンス

•

より長く滑らかなアクションをお楽しみ頂くために、時々乾いた布でほこりや汚れを拭き取ってく

ださい。チェーンには錆を防ぐために時々オイル(TAMAチューンナップ・オイル:TOL2)をさして

下さい。

ベアリング部は給油の必要が無い設計ですので、オイルをさす必要はありません。

•

アンダープレート裏側の固定ネジや、その他部品の固定ボルトは演奏中や運搬時の振動で緩む事が

ありますので、プラスドライバーで時々増し締めして下さい。

Flat surface

平面

Beater holder

ビーターホルダー

Spring

スプリング

Cobra Coil compatible hole

コブラ・コイル取り付け穴

Connecting rod

コネクティングロッド

Spike

スパイク
