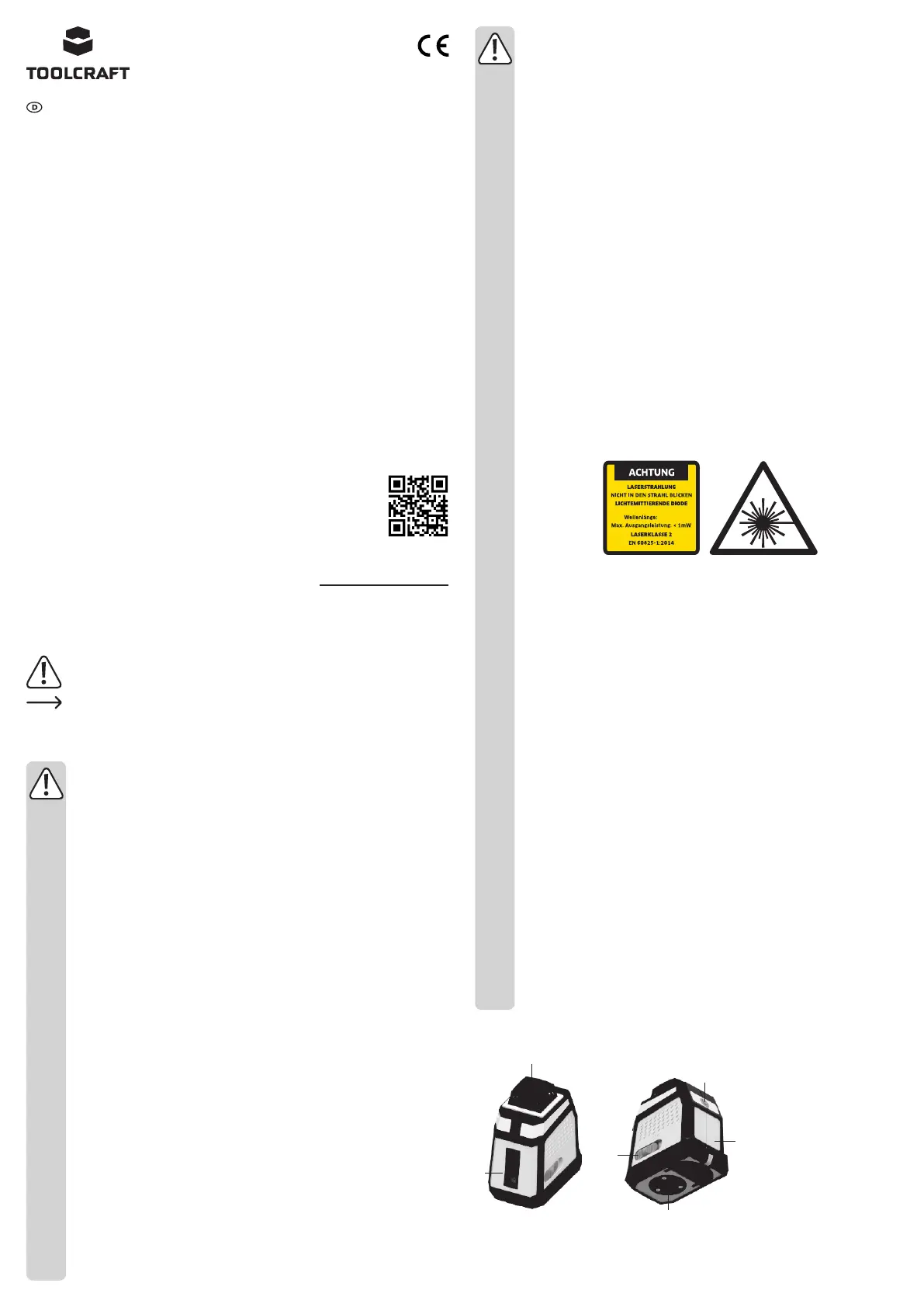

Side 1/8
b) Lasersicherheit
• Beim Betrieb der Lasereinrichtung ist unbedingt darauf zu achten, dass der
Laserstrahl so geführt wird, dass sich keine Person im Projektionsbereich bendet
und dass ungewollt reektierte Strahlen (z.B. durch reektierende Gegenstände)
nicht in den Aufenthaltsbereich von Personen gelangen können.
• Laserstrahlung kann gefährlich sein, wenn der Laserstrahl oder eine Reexion
in das ungeschützte Auge gelangt. Informieren Sie sich deshalb bevor Sie die
Lasereinrichtung in Betrieb nehmen über die gesetzlichen Bestimmungen und
Vorsichtsmaßnahmen für den Betrieb eines derartigen Lasergerätes.
• Blicken Sie nie in den Laserstrahl und richten Sie ihn niemals auf Personen oder
Tiere. Laserstrahlung kann zu Augenverletzungen führen.
• Wenn Laserstrahlung ins Auge trifft, sind die Augen bewusst zu schließen und der
Kopf ist sofort aus dem Strahl zu bewegen.
• Sollten Ihre Augen durch Laserstrahlung irritiert worden sein, führen Sie auf keinen
Fall mehr sicherheitsrelevante Tätigkeiten, wie z.B. Arbeiten mit Maschinen,
in großer Höhe oder in der Nähe von Hochspannung aus. Führen Sie bis zum
Abklingen der Irritation auch keine Fahrzeuge mehr.
• Richten Sie den Laserstrahl niemals auf Spiegel oder andere reektierende
Flächen. Der unkontrolliert abgelenkte Strahl könnte Personen oder Tiere treffen.
• Öffnen Sie das Gerät niemals. Einstell- oder Wartungsarbeiten dürfen nur
vom ausgebildeten Fachmann, der mit den jeweiligen Gefahren vertraut ist,
durchgeführt werden. Unsachgemäß ausgeführte Einstellarbeiten können eine
gefährliche Laserstrahlung zur Folge haben.
• Das Produkt ist mit einem Laser der Laserklasse 2 ausgerüstet. Im Lieferumfang
benden sich Laserhinweisschilder in verschiedenen Sprachen. Sollte das
Hinweisschild auf dem Laser nicht in Ihrer Landessprache verfasst sein,
befestigen Sie bitte das entsprechende Schild auf dem Laser.
635 nm
• Vorsicht - wenn andere als die hier in der Anleitung angegebenen
Bedienungseinrichtungen benutzt oder andere Verfahrensweisen ausgeführt
werden, kann dies zu gefährlicher Strahlungsexposition führen.
c) Personen und Produkt
• Schütteln Sie das Produkt niemals zu stark, das Nivellierungspendel kann
dadurch leicht Schaden nehmen.
• In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das
Betreiben des Produkts durch geschultes Personal verantwortlich zu überwachen.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des
Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen
und Betriebsmittel zu beachten.
d) Batterien/Akkus
• Achten Sie beim Einlegen der Batterien/Akkus auf die richtige Polung.
• Entfernen Sie die Batterien/Akkus, wenn Sie das Gerät längere Zeit nicht
verwenden, um Beschädigungen durch Auslaufen zu vermeiden. Auslaufende
oder beschädigte Batterien/Akkus können bei Hautkontakt Säureverätzungen
hervorrufen. Beim Umgang mit beschädigten Batterien/Akkus sollten Sie daher
Schutzhandschuhe tragen.
• Bewahren Sie Batterien/Akkus außerhalb der Reichweite von Kindern auf. Lassen
Sie Batterien/Akkus nicht frei herumliegen, da diese von Kindern oder Haustieren
verschluckt werden könnten.
• Alle Batterien/Akkus sollten zum gleichen Zeitpunkt ersetzt werden. Das Mischen
von alten und neuen Batterien/Akkus im Gerät kann zum Auslaufen der Batterien/
Akkus und zur Beschädigung des Geräts führen.
• Nehmen Sie keine Batterien/Akkus auseinander, schließen Sie sie nicht kurz und
werfen Sie sie nicht ins Feuer. Versuchen Sie niemals, nicht auadbare Batterien
aufzuladen. Es besteht Explosionsgefahr!
Bedienelemente
2
1
6
4
3
5
1 Laseraustritt (senkrecht)
2 Laseraustritt (waagrecht)
3 Ein-/Ausschalter
(Pendelverriegelung)
4 Laserbetriebstaste
5 Batteriefachdeckel
6 Stativgewinde
Bedienungsanleitung
KLL-500 Kreuzlinienlaser
Best.-Nr. 1881818
Bestimmungsgemäße Verwendung
Das Produkt dient dazu, eine horizontale und eine vertikale Laserlinie auf Oberächen zu
projizieren. Es ist ein einfach zu bedienender Kreuzlinienlaser. Dieser ist selbstnivellierend
im Bereich von ± 4°. Das Nivellierungspendel kann festgestellt werden, um auch außerhalb
der Waagrechten oder Senkrechten zu arbeiten. Die Spannungsversorgung erfolgt über 4 AA-
Batterien (nicht enthalten).
Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt
mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder
verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann
das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren
wie z.B. Kurzschluss, Brand, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung
genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der
Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.
Lieferumfang
• Kreuzlinienlaser
• Aufbewahrungstasche
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads
herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf
der Webseite.
Symbol-Erklärung
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in
dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.
Das Pfeil-Symbol ist zu nden, wenn Ihnen besondere Tipps und Hinweise zur
Bedienung gegeben werden sollen.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und
die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung
nicht befolgen, übernehmen wir für dadurch resultierende Personen-/
Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die
Gewährleistung/Garantie.
a) Allgemein
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für
Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht,
starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen,
Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer
Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere
Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen
gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall
aus bereits geringer Höhe wird es beschädigt.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die
Sicherheit oder den Anschluss des Produkts haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von
einem Fachmann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht
beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder
an andere Fachleute.
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder
die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright 2019 by Conrad Electronic SE. *1881818_v1_0119_02_DS_m_4L_(1)
Batterien einlegen/wechseln
• Entfernen Sie den Batteriefachdeckel (5), um das Batteriefach zu öffnen.
• Setzen Sie vier AA-Batterien ein. Beachten Sie dabei die Polaritätsangaben auf der
Innenseite des Batteriefachdeckels. Die Pole der Batterien müssen zwischen Minus und
Plus abwechseln.
• Schließen Sie das Batteriefach wieder.
• Wechseln Sie die Batterien, sobald die Laserleistung deutlich nachlässt oder wenn sich der
Laser nicht mehr einschalten lässt.
Inbetriebnahme
• Schieben Sie den Ein-/Ausschalter (3) in die Position ON, um den Kreuzlinienlaser
einzuschalten. Das Einschalten am Ein-/Ausschalter (3) löst gleichzeitig die Arretierung des
Nivellierungspendels. In dieser Stellung des Schalters kann der Kreuzlinienlaser selbsttätig
nivellieren.
• Nach dem Einschalten Ein-/Ausschalter (3) erscheint zuerst die waagrechte Laserlinie
in einem Winkel von 360° um den Kreuzlinienlaser. Der Kreuzlinienlaser ist in der
Grundeinstellung.
• Schieben Sie den Ein-/Ausschalter (3) in die Position OFF, um den Kreuzlinienlaser
auszuschalten. Das Ausschalten am Ein-/Ausschalter (3) arretiert gleichzeitig das
Nivellierungspendel.
• Wenn der Ein-/Ausschalter (3) in der Position steht, drücken und halten Sie die OFF
Laserbetriebstaste (4) für ca. 3 Sekunden, um den Kreuzlinienlaser einzuschalten.
• Die automatische Nivellierung kann nicht genutzt werden. Sie können den Kreuzlinienlaser
jetzt auch in Winkeln von mehr als 4° aufstellen. In einem solchen Falle kann der
Kreuzlinienlaser zum Projizieren und Markieren z.B. von Winkeln oder Schräglinien sowie
dem Verbinden zweier Punkte außerhalb der Horizontalen auf Wänden u. ä. verwendet
werden.
Das Arretieren des Nivellierungspendels dient gleichfalls dem besseren Schutz vor
Transportschäden durch exzessives Schütteln, Stöße oder Schläge.
Betriebsarten
Der Kreuzlinienlaser kann in 2 Betriebsarten eingesetzt werden:
-als selbstnivellierender Linienlaser
- als Lasergerät für Markierarbeiten (die Nivellierfunktion ist dabei ausgeschaltet)
Dimmen Sie die Umgebungsbeleuchtung etwas, um die Laserlinien besser
erkennen zu können.
a) Betrieb mit Nivellierfunktion
• Stellen Sie den Kreuzlinienlaser auf eine möglichst waagrechte Unterlage mit weniger als 4°
Neigung. Die Selbstnivellierung funktioniert nicht mehr, wenn dieser Grenzwert überschritten
wird. Sie können den Kreuzlinienlaser auch auf ein passendes Stativ mit 1/4“ Gewinde (nicht
im Lieferumfang enthalten) aufschrauben. Richten Sie das Stativ gleichfalls innerhalb der 4°
Toleranzgrenze horizontal aus. Der Laser richtet sich dann immer automatisch lotrecht aus.
Steht der Kreuzlinienlaser mehr als 4° geneigt, blinkt der Laser als Alarmsignal. Das
Pendel des Selbstnivelliermechanismus kann die Neigung nicht mehr ausgleichen.
• Drücken Sie die Laserbetriebstaste (4) einmal, um auf die senkrechte Laserlinie zu schalten.
Die senkrechte Laserlinie erscheint. Die waagrechte Laserlinie erlischt. Die Laserlinie wird
nur auf der Seite des Laseraustritts (senkrecht) (1) angezeigt.
• Drücken Sie die Laserbetriebstaste (4) ein zweites Mal, um die waagrechte Laserlinie
zuzuschalten. Die senkrechte und waagrechte Laserlinie erscheinen zusammen. Sie bilden
gemeinsam ein Fadenkreuz aus Vertikale und Horizontale.
• Ein dreimaliges Drücken schaltet wieder in die Grundstellung zurück. Die waagrechte
Laserlinie ist sichtbar.
b) Betrieb ohne Nivellierfunktion
• Positionieren Sie den Kreuzlinienlaser auf Unterlagen in einem gewünschten Winkel, um
einen gewünschten Winkel der Linie/n einzustellen.
• Sie können den Kreuzlinienlaser auch auf ein passendes Stativ mit 1/4“ Gewinde (nicht im
Lieferumfang enthalten) aufschrauben und den Winkel wie gewünscht einstellen.
• Schieben Sie den Ein-/Ausschalter (3) in der Position OFF, um den Kreuzlinienlaser
auszuschalten und das Nivellierungspendel zu arretieren.
• Drücken und halten Sie die Laserbetriebstaste (4) für ca. 2-3 Sekunden, um den
Kreuzlinienlaser ohne Nivellierfunktion einzuschalten. Die waagrechte Laserlinie blinkt in
langsamen Rhythmus, um den Betrieb ohne die Nivellierfunktion anzuzeigen.
• Drücken Sie die Laserbetriebstaste (4) einmal kurz, um auf die senkrechte Laserlinie zu
schalten. Die senkrechte Laserlinie blinkt. Die waagrechte Laserlinie erlischt. Die senkrechte
Linie wird nur einseitig auf der Seite des Laseraustritts (senkrecht) (1) angezeigt.
• Drücken Sie die Laserbetriebstaste (4) ein zweites Mal, um auf die waagrechte Laserlinie
zu schalten. Die senkrechte und waagrechte Laserlinie erscheinen zusammen. Sie bilden
gemeinsam ein Fadenkreuz aus Vertikale und Horizontale.
• Ein dreimaliges Drücken schaltet den Kreuzlinienlaser aus. Die Laserlinien verschwinden.
Pege und Reinigung
• Trennen Sie das Produkt vor jeder Reinigung von der Stromversorgung (Batterien
entnehmen).
• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder
andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion
beeinträchtigt werden kann.
• Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts.
• Lagern und transportieren Sie das Produkt in der mitgelieferten Aufbewahrungstasche.
Entsorgung
a) Produkt
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen
Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.
Entnehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt
vom Produkt.
b) Batterien/Akkus
Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller
gebrauchten Batterien/Akkus verpichtet; eine Entsorgung über den Hausmüll ist
untersagt.
Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol
gekennzeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist.
Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium,
Hg=Quecksilber, Pb=Blei (die Bezeichnung steht auf den Batterien/Akkus z.B. unter
dem links abgebildeten Mülltonnen-Symbol).
Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer
Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden.
Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umweltschutz.
Technische Daten
Spannungsversorgung ................. 4 x AA-Batterie
Arbeitsreichweite .......................... bis 18 m
Genauigkeit .................................. ±5 mm (bei 10 m)
Betriebsdauer ............................... 10 h (130 mA Batterie)
Laserklasse .................................. 2
Laserausgangsleistung ................. 1 mW
Laserwellenlänge .......................... 635 nm
Stativgewinde ............................... 6,35 mm (1/4“)
Schutzart ...................................... IP54
Betriebsbedingungen .................... -10 bis +40 °C
Lagerbedingungen ........................ - 20 bis +60 °C
Abmessungen (L x B x H) ............. 106,5 x 66.5 x 117,5 mm
Gewicht ......................................... 503 g

Produkt Specifikationer

Mærke: Toolcraft
Kategori: Laservandpas
Model: KLL-500

Har du brug for hjælp?

Hvis du har brug for hjælp til Toolcraft KLL-500 stil et spørgsmål nedenfor, og andre brugere vil svare dig


Laservandpas Toolcraft Manualer

Toolcraft

Toolcraft CL18-360 Manual

2 September 2024
Toolcraft

Toolcraft CL15-G Manual

23 August 2024
Toolcraft

Toolcraft CL12-G Manual

23 August 2024
Toolcraft

Toolcraft CL12 Manual

12 August 2024
Toolcraft

Toolcraft KLL-500 Manual

9 August 2024
Toolcraft

Toolcraft CL8 Manual

7 August 2024

Laservandpas Manualer

Nyeste Laservandpas Manualer

Laserliner

Laserliner MasterPlane-Laser 3G Plus Manual

31 Juli 2025
Laserliner

Laserliner RangeXtender M50 Manual

31 Juli 2025
DeWalt

DeWalt DCLE14221 Manual

29 Juli 2025
Milwaukee

Milwaukee M18 RLOHV1200 Manual

21 Juli 2025
Ermenrich

Ermenrich LN20 Manual

18 Juli 2025
Milwaukee

Milwaukee 3421 Manual

15 Juli 2025
Milwaukee

Milwaukee L4 CLLP Manual

9 Juli 2025
Stanley

Stanley Fatmax FMHT1-77415 Manual

9 Juli 2025
NEO Tools

NEO Tools 75-103 Manual

8 Juli 2025
NEO Tools

NEO Tools 75-141 Manual

8 Juli 2025
