Side 1/2
Tighten the bolts.
(Do not tighten completely.)
Serrer les vis.
(Ne pas serrer complètement.)
Apretar tornillos.
( No apretar completamente)
Stringere le viti.
( non stringere completamente)
(Nie dokręcaj zupełnie)
볼트를 조여주십시오.
(완전하게 꽉 조이지 마십시오.)
鎖緊螺絲
。
(請勿完全鎖緊)
Ziehen Sie die Schrauben leicht an.
install basket adapter on Topeak front basket.
Montieren Sie den Korb Adapter am Topeak Front Basket.
Installer l'adaptateur sur le panier avant Topeak.
Instalar adaptador en la cesta delantera Topeak.
Installare il l'adattatore Topeak sul cestino anteriore.
Zamontuj adapter kosza na koszu Topeak front basket.

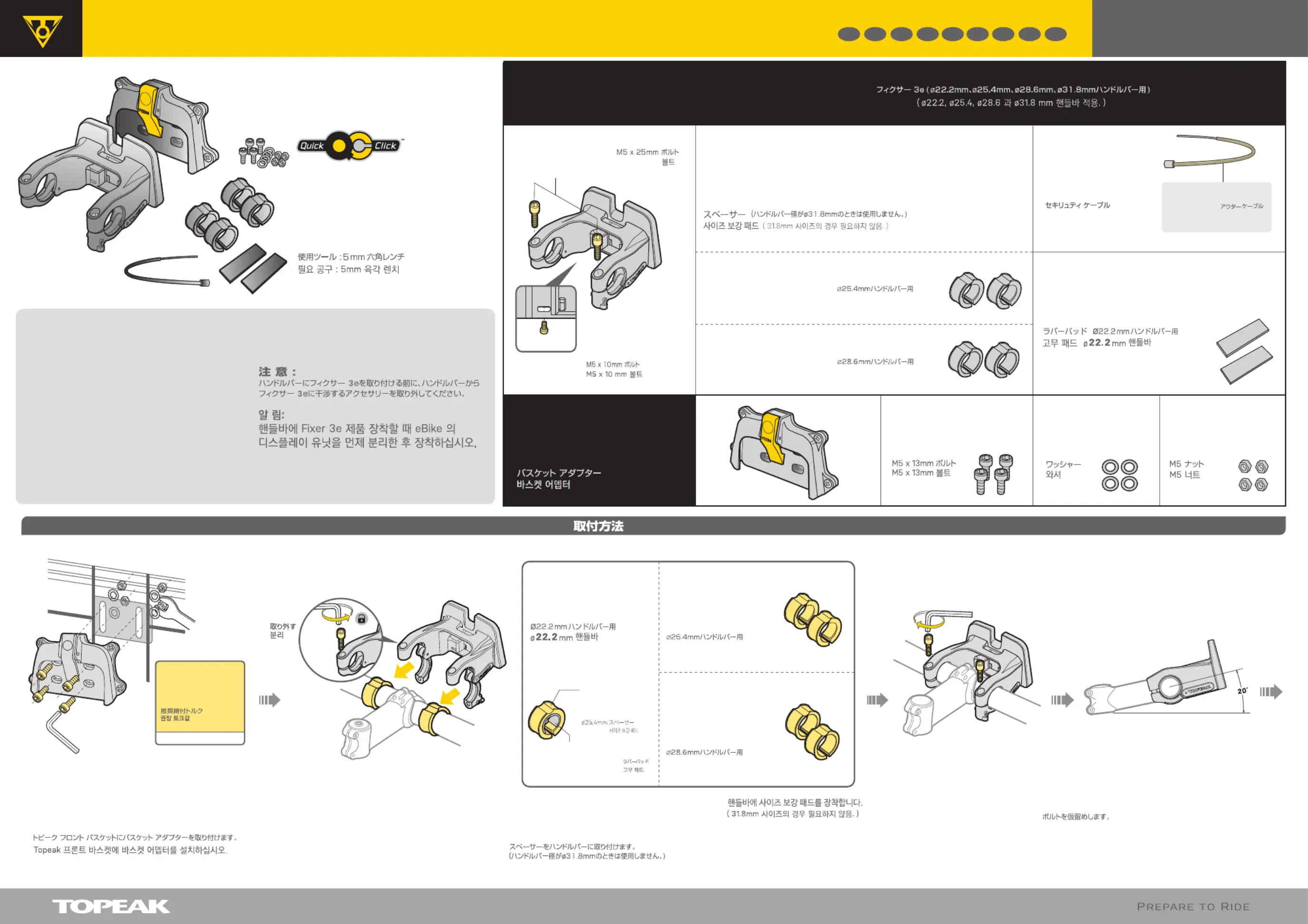

FIXER 3e FOR TOPEAK FRONT BASKET
DISTANZGUMMIS
Pancerz linki
Cable Housing
케이블 하우징
軟管
Involucro cavo
Cable
Gaine
Kabelhülle
(nicht nötig bei ø 31,8 mm Lenkern)
SIZING PADS
( Not needed if handlebar diameter is 31.8mm.)
RÉDUCTEUR CAOUTCHOUC
(Pas nécessaire pour guidon de diamètre 31,8mm.)
ALMOHADILLAS DE GOMA PARA AJUSTARSE A LOS DIFERENTES TAMAÑOS
(no es necesario si el diámetro del manillar es de 31,8mm)
SPESSORI DIMENSIONALI
(Non necessari se il il diametro del manubrio è di 31,8mm)
REDUKCJE
( Niepotrzebny, jeśli kierownica p1-ma średnicę 31,8mm.)
FIXER 3e ( passend für ø 22,2 mm, ø 25,4 mm, ø 28,6 mm und ø 31,8 mm Lenker )
FIXER 3e ( Fits ø22.2, ø25.4, ø28.6 and ø31.8 mm handlebars. )
FIXER 3e
( compatible pour guidon avec diamètre de 22,2mm, 25,4mm, 28,6mm et 31,8mm )
FIXER 3e ( válido para manillares de 22,2 a 25,4 a 28,6 y 31,8mm )
FIXER 3e ( compatibile con manubri da ø22,2, ø25,4, ø28,6 e ø31,8 mm )
M5 x 25 mm Bolts
M5 x 10 mm Bolt
ENTFERNEN
enlever
Desmontar
Rimuovere
Wyjmij
INSTALLATION / BEFESTIGUNG / INSTALLATION / INSTALACIÓN / INSTALLAZIONE / MONTAŻ / / /
安 裝 步 驟 說 明
설치하기
For ø28,6 mm size handlebar
Für ø28,6 mm Lenker
Para manillares de 28,6 mm
Pour cintre de diamètre 28,6 mm
Solo per manubri con ø 28,6 mm
Dla kierownic ø28,6 mm
ø28.6 mm
사이즈 핸들바
適用 車手把 ø28.6 mm
For ø28,6 mm size handlebar
Für ø28,6 mm Lenker
Para manillares de 28,6 mm
Pour cintre de diamètre 28,6 mm
Solo per manubri con ø 28,6 mm
Dla kierownic ø28,6 mm
ø28.6 mm
사이즈 핸들바
適用 車手把 ø28.6 mm
For ø25.4 mm size handlebar
Für ø25,4 mm Lenker
Para manillares de 25,4mm
Pour cintre de diamètre 25,4mm
Solo per manubri con ø 25,4mm
Dla kierownic ø25,4 mm
ø25.4 mm
사이즈 핸들바
適用 車手把 ø25.4 mm
GB DE FR ES IT PL JP KR
CHT
Tool Required : 5 mm Allen key
Benötigtes Werkzeug: 5 mm Innensechskant-Schlüssel
Outils nécessaires: Clé Allen de 5 mm
Herramienta requerida: Llave Allen de 5 mm
Attrezzo necessario: brugola da 5 mm
Zalecane narzędzia : imbusy 5 mm
使用工具 內六角扳手 : 5 mm
Install Sizing Pads on handlebar.
( Not needed if handlebar diameter is 31.8mm.)
Befestigen Sie die Distanzgummis auf dem Lenker.
(nicht nötig bei ø 31,8 mm Lenkern).
Installez le coussin de redimensionnement sur le cintre.
(Pas nécessaire pour les diamètre de guidon de 31,8mm)
Instalar en el manillar
(no son necesarios si el diámetro del manillar es 31,8mm)
Installare gli spessori dimensionali al manubrio.
( non necessari se il diametro del manubrio è di 31,8 mm.)
安裝墊片於車手把上。
(ø31.8 mm 車手把則不需安裝)
Zamontuj redukcje na kierownicy ( Nie- potrzebne,
jeśli kierownica p1-ma średnicę 31,8mm.)
Remove
安裝購物籃固定座於
Topeak
前購物籃上。
移除
NOTE:
Please remove the display unit from your eBike
before installing Fixer 3e on your handlebar.
HINWEIS:
Bitte entfernen Sie das Display am Lenker ihres
eBikes bevor Sie die Fixer 3e Halterung montieren.
NOTA:
Por favor desmonte el monitor de su eBike antes
de instalar Fixer 3e en el manillar.
NOTE:
Retirer l'unité d'affichage de votre eBike avant
d'installer le Fixer 3e sur le guidon.
NOTE : Per prima cosa ricordatevi di togliere il
display della vostra eBike dall'unità, prima di
installare il Fixer 3e sul manubrio .
UWAGA:
Proszę zdjąć wyświetlacz z Twojego eBike'a
przed montażem Fixera 3e na kierownicy.
注意：
安裝 固定座至車手把前，請先移除Fixer 3e eBike上
的顯示螢幕,再行安裝。
FIXER 3e 固定座 ( ø22.2, ø25.4, ø28.6 ø31.8 mm )適用 與 車手把
墊片 (ø31.8 mm 車手把則不需安裝)
FIXER 3e ( Pasuje do kierownic ø22,2, ø25,4, ø28,6 i ø31,8 mm . )
FIXER 3e
M5 x 10 mm Schrauben
Boulon M5 x 10mm
Tornillo M5 x 10mm
Vite M5 x 10 mm
Śruby M5 x 10 mm
M5 x 10 mm 螺絲
M5 x 25 mm Schrauben
Boulon M5 x 25 mm
Tornillo M5 x 25 mm
Vite M5 x 25 mm
M5 x 25 mm 螺絲
Śruby M5 x 25 mm
M5 x 25 mm
SECURITY CABLE
CABLE DE SÉCURITÉ
CAVO DI SICUREZZA
LINKA ZABEZPIECZAJĄCA
CABLE DE SEGURIDAD
안전 케이블
固定加強線
SICHERHEITSKABEL
USER'S GUIDE
2
Nm
Recommended Torque
Empfohlener Drehmoment
couple recommandé
Apriete recomendado
Chiave torica consigliata
建議扭力值
Logo z odu prz
For ø25.4 mm size handlebar
Für ø25,4 mm Lenker
Para manillares de 25,4mm
Pour cintre de diamètre 25,4mm
Solo per manubri con ø 25,4mm
Dla kierownic ø25,4 mm
ø25.4 mm
사이즈 핸들바
適用 車手把 ø25.4 mm
( For ø22.2mm handlebars )
KORB ADAPTER
BASKET ADAPTER
ADAPTATEUR POUR PANIER
ADAPTADOR PARA CESTA
ADATTATORE CESTINO
ADAPTER KOSZA
購物籃固定座
M5 x 13mm BOLTS
M5 x 13 mm SCHRAUBEN
BOULONS M5 X 13MM
TORNILLOS M5 X 13M
VITI M5 x 13mm
ŚRUBY M5 X 13mm
M5 x 13mm 螺絲
WASHERS
UNTERLEGSCHEIBEN
RONDELLES
ARANDELAS
SPESSORI
PODKŁADKI
墊片
M5 NUTS
M5 UNTERLEGSCHEIBEN
TUERCAS M5
DASI M5
NAKRĘTKI M5
M5 螺母
ø 25,4 mm Distanzgummi
Réducteur caoutchouc
de ø25,4 mm
Almohadilla de 25,4mm
Diametro spessori
dimensionali ø25,4mm
Redukcja ø25,4 mm
ø25.4mm 墊片
ø25.4mm Sizing Pad
RUBBER PADS
GUMMI UNTERLAGE
COUSSINET EN CAOUTCHOUC
PROTECCIÓN DE GOMA
SPESSORI IN GOMMA
GUMOWA PODKŁADKA
橡膠墊片
(適用於車手把管徑 ø 22.2 mm )
( Für ø 22,2 mm Lenker )
( Pour cintre de 22,2 mm de diamètre )
( Para manillares de 22,2 mm )
( per manubri con ø 22,2 mm )
( dla kierownic ø 22,2 mm )
(
(
(
(
Rubber Pad
Gummi Unterlage
coussinet en caoutchouc
Protección de goma
Spessori in gomma
Gumowa podkładka
橡膠墊片
For ø22.2mm handlebars
適用於車手把管徑 ø22.2 mm
Für ø 22,2 mm Lenker
Pour cintre de 22,2 mm de diamètre
Para manillares de 22,2 mm
per manubri con ø 22,2 mm
dla kierownic ø 22,2 mm
ø25.4mm
CABLE
HOUSING

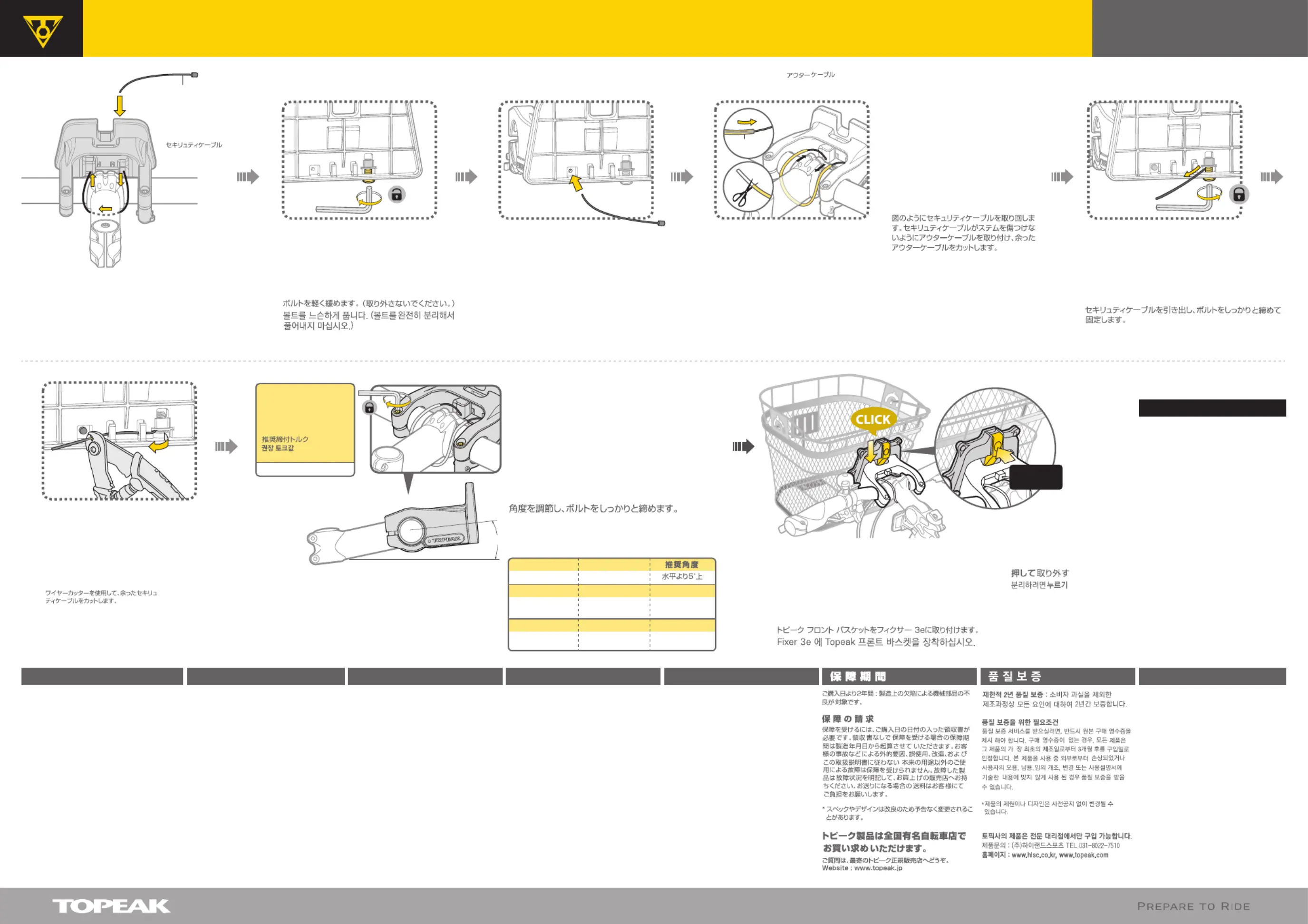

Re-tighten the bolts once correct angle is reached.
5˚
Trim excess cable.
Couper l'excédent de câble.
Cortar el exceso de cable.
Tagliare il cavo in eccesso.
Przytnij nadmiar linki.
케이블 끝을 잘라내십시오.
修剪多餘的固定加強線。
Kürzen Sie das überstehende
Sicherheitskabel.
Pull cable and tighten anchor bolt firmly.
Tirer le câble et serrer fermement la vis de fixation.
Tirar del cable y apretar firmemente el tornillo.
Tirare il cavo e stringere le viti in modo fermo.
Pociągnij linkę i mocno dokręć śrubę.
케이블을 당기면서 앵커 볼트를 꽉 조이십시오.
將固定加強線拉住並上緊螺絲固定。
Spannen Sie das Sicherheitskabel und schrauben
Sie die Befestigungsschraube fest.
Stellen Sie den korrekten Winkel ein und ziehen Sie
die Schrauben fest an.
Resserrer les vis lorsque l'angle souhaité est obtenu.
Po ustawieniu kąta ponownie dokręć śruby.
Volver a apretar los tornillos cuando se consiga el
ángulo deseado.
Stringere le viti sino a che viene raggiunta la giusta
angolazione.
원하는 각도로 조정 후 볼트를 완전하게 조이십시오.
當調整到正確的角度後，鎖緊螺絲以固定角度。
Recommended
5˚ f om horir zontal
Empfehlung
5° von der
Horizontalen
Recommandation
5° par rapport à
l'horizontale
Recomendación
5º en horizontal
Raccomandato
5 gradi rispetto alla
posizione orizzontale
Zalecane
5˚ od poziomu
권 장 각 도
수평에서
5˚
상향
建議安裝角度
距離水平面 5˚
USER'S GUIDE
FIXER 3e FOR TOPEAK FRONT BASKET
CABLE DE SÉCURITÉ
CAVO DI SICUREZZA
LINKA ZABEZPIECZAJĄCA
CABLE DE SEGURIDAD
안전 케이블
固定加強線
SICHERHEITSKABEL
SECURITY CABLE
Pancerz linki
케이블 하우징
軟管
PARA CAVO
Cable
Gaine
KABELHÜLLE
Colocar cable encima del cable de
seguridad para proteger la potencia.
Cortar el exceso de cable.
aggiungere il para cavo sul cavo di
sicurezza per proteggere l'attacco
manubrio da sfregamenti. Tagliare il
para cavo in eccesso.
Załóż pancerz na linkę
zabezpieczającą w celu ochrony
mostka. Przytnij nadmiar pancerza.
Glisser le câble de sécurité dans une
gaine pour protéger la potence.
Couper l'excédent de gaine.
안전 케이블에 케이블 하우징을 끼워
넣어 스템의 손상을 방지하십시오.
남은 케이블 하우징은 사이즈에 맞게
잘라내십시오.
在固定加強線上增加軟管，以保護豎
管防止磨損，並修剪多餘的軟管。
Installieren Sie zum Schutz des Vorbaus
die Kabelhülle über dem Sicherheitskabel.
Kürzen Sie die Kabelhülle bei Bedarf.
2
Nm
Recommended Torque
Empfohlener Drehmoment
couple recommandé
Apriete recomendado
Chiave torica consigliata
建議扭力值
Logo z odu prz
Add cable housing over the security
cable to protect from marring the stem.
Trim excess cable housing.
Installieren Sie den Topeak Front Basket
auf der Fixer 3e Halterung.
Installer le panier Topeak sur le Fixer 3e.
Instalar la cesta delantera Topeak en el Adaptador 3e.
Installare il cestino anteriore Topeak sul Fixer 3e.
Zamontuj Topeak front basket na Fixer 3e.
Install Topeak front basket on Fixer 3e.
安裝Topeak前購物籃至Fixer 3e固定座上。
Zum Entfernen DRÜCKEN
Appuyer Pour Libérer
Pulsar para soltar
PREMERE per rilasciare
NACIŚNIJ aby zwolnić
按壓卸除鈕來卸除購物籃
Loosen the bolt. (Do not loosen completely.)
Lösen Sie die Schraube (nicht vollständig lösen).
Dévisser la vis. (Ne pas dévisser complètement)
aflojar tornillo (no aflojar completamente)
Stringere la vite. (Non stringere completamente)
鬆開螺絲。(請勿完全鬆開)
Poluzuj lekko śrubę.
WARRANTY
2-year Warranty: All electronic and
mechanical components against
manufacturer defects only.
Warranty Claim Requirements
To obtain warranty service, you must
have your original sales receipt. Items
returned without a sales receipt will
assume that the warranty begins on
the date of manufacture. All warranties
will be void if the product is damaged
due to user crash, abuse, system
alteration, modification, or used in any
way not intended as described in this
manual.
* The specifications and design are
subject to change without notice.
Please contact your Topeak dealer
with any questions.
For USA customer service call:
1-800-250-3068
www.topeak.com
GEWÄHRLEISTUNG
2 Jahre Gewährleistung auf alle verbauten Teile, jedoch
nur gegen Herstellermängel.
Gewährleistungsanspruch
Sie benötigen Ihren Originalkaufbeleg um den
Gewährleistungs-Service zu erhalten. Bei Artikel die ohne
Kaufbeleg eingesendet werden, wird davon ausgegangen,
dass die Gewährleistung mit dem Herstellungsdatum
beginnt. Alle Gewährleistungsansprüche werden ungültig,
wenn der Artikel auf Grund eines Unfalls beschädigt oder
zweckentfremdet wurde, Systemänderungen oder
andere Veränderungen vorgenommen wurden oder der
Artikel anderweitig verwendet wurde als in diesem
Handbuch beschrieben.
* Änderungen in Design und Eigenschaft bedürfen keiner
vorherigen Ankündigung.
Topeak Produkte sind ausschließlich im
Fahrradfachhandel erhältlich.
Bitte nehmen Sie Kontakt mit Ihrem nächsten Topeak
Händler auf, um offene Fragen zu klären. Für Kunden in
Deutschland, Tel. 0261-899998-28 / Homepage:
www.topeak.com
Garantie de 2 ans : toutes parties mécaniques
contre tout défaut de fabrication.
Réclamation de la garantie
Pour bénéficier de notre service de garantie,
vous devez être en possession de la facture
d'achat originale. Si le produit nous est retourné
sans cette facture d'achat, nous considérons la
date de fabrication comme début de la garantie.
Toute garantie sera considérée comme nulle si
le produit à été endommagé suite à une chute,
à un abus, une surcharge, à un quelconque
changement ou modification ou à une
utilisation autre que celle décrite dans ce
manuel.
* Les spécifications et l'apparence peuvent être
sujettes à certaines modifications.
Contactez votre revendeur Topeak si vous
avez la moindre question. For USA customer
service cal l : 1-800-250-3068
www.topeak.com
GARANTÍA
Disponen de 2 años de garantía : Todos los
componentes mecánicos con algún defecto
de fabricación.
Requerimientos para Reclamación de la
Garantía
Para obtener la garantía debe disponer del
justificante de compra, sin el recibo de
compra se considerará como fecha de inicio
de la garantía la fecha de fabricación. No se
considerarán cubiertos por la garantía los
artículos dañados por golpes, abuso o
alteraciones del sistema, modificaciones, o
utilización de otra manera o para otros usos
a los descritos en este manual.
Por favor, contacte con su distribuidor
Topeak para cualquier pregunta.
garantias@servixtt.com
www.servixtt.com, www.topeak.com
GARANZIA
2 Anni di garanzia : solo per difetti di produzione
alle parti meccaniche.
Condizioni di garanzia
Per usufruire della garanzia è necessario essere
in possesso dello scontrino originale di acquisto.
In caso il prodotto ci venga restituito senza lo
scontrino la garanzia decorrerà dalla data di
fabbricazione. La garanzia decade qualora il
prodotto venga danneggiato da uso improprio,
sovraccarico, modifiche o utilizzato in maniera
diversa da quella descritta nelle presenti
Istruzioni d’uso.
* Le caratteristiche del prodotto possono essere
cambiate senza preavviso.
I prodotti Topeak sono in vendita nei negozi
specializzati per ciclisti.
Per ogni richiesta o chiarimento rivolgetevi al
rivenditore Topeak più vicino.
Sito web: www.topeak.com
GWARANCJA
2 lata gwarancji: Na wady fabryczne
wszystkich części mechanicznych.
Warunki korzystania z gwarancji
Aby uzyskać serwis gwarancyjny, należy
posiadać oryginalny dowód zakupu. Gdy
produkt reklamowany jest bez paragonu
zakładamy, że gwarancja rozpoczyna sie od
daty produkcji. Wszystkie gwarancje sa
nieważne jeśli produkt został uszkodzony na
skutek wypadku, nadużycia, zmiany, mody
kacji lub wykorzystywany w jakikolwiek
sposób niezgodny z opisanym w niniejszej
instrukcji.
* Specykacja i projekt mogą ulec zmianie bez
powiadomienia.
W przypadku jakichkolwiek pytań skontaktuj
się ze sprzedawcą lub importerem Topeak.
保固要求
申請保固期限中的服務，須檢具原購買時之
發票，若無法提供，則其保固期限將自製造
日期開始算起。若因使用者不慎摔壞、使用
不當、自行改裝、更改系統或未能按照說明
書上的正確操作方式，本產品將不被列入保
固範圍。
* 本公司保留產品規格變更之權利。
Topeak產品相關的資訊，請洽詢
Topeak
當地授權的經銷商。
網址：www.topeak.com
產品保固
M-TC3013-ML 5/16
Copyright © Topeak, Inc. 2016
PRESS
To Release
GARANTIE

Produkt Specifikationer

Mærke: Topeak
Kategori: Ikke kategoriseret
Model: Fixer 3E

Har du brug for hjælp?

Hvis du har brug for hjælp til Topeak Fixer 3E stil et spørgsmål nedenfor, og andre brugere vil svare dig


Ikke kategoriseret Topeak Manualer

Topeak

Topeak Alien III Manual

15 Juli 2025
Topeak

Topeak Alien II Manual

14 Juli 2025
Topeak

Topeak Alien S Manual

14 Juli 2025
Topeak

Topeak Flashstand RX Manual

6 Juli 2025
Topeak

Topeak Mini 9 Pro Manual

6 Juli 2025
Topeak

Topeak Flashstand MX Manual

5 Juli 2025
Topeak

Topeak Mini PT30 Manual

5 Juli 2025
Topeak

Topeak Ninja 16+ Manual

5 Juli 2025
Topeak

Topeak PREPSTAND ZX Manual

5 Juli 2025
Topeak

Topeak Ninja Master+ Toolbox T8 Manual

5 Juli 2025

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

Tripp Lite

Tripp Lite TLM406NC Manual

31 Juli 2025
Tripp Lite

Tripp Lite Protect It! TLP76RBTEL Manual

31 Juli 2025
Tripp Lite

Tripp Lite N286-40G-ESR4-J Manual

31 Juli 2025
Emos

Emos H5011 Manual

31 Juli 2025
Emos

Emos ZM6145 Manual

31 Juli 2025
Oppo

Oppo Find X7 Manual

31 Juli 2025
Intellinet

Intellinet 713191 Manual

31 Juli 2025
Emos

Emos DCFW01 Manual

31 Juli 2025
AIC

AIC RSC-3ET Manual

31 Juli 2025
Tone City

Tone City King Of Blues Overdrive Manual

31 Juli 2025
