Side 1/2

Angle A

Winkel A

ÁnguloA

angolo A

Kąt A

角度 A

Angle B

Winkel B

Ángulo B

angolo B

Kąt B

角度 B

TRI-BACKUP PRO

& TRI-BACKUP PRO V

USER'S GUIDE

CHKRJPPLITESFRDEEN

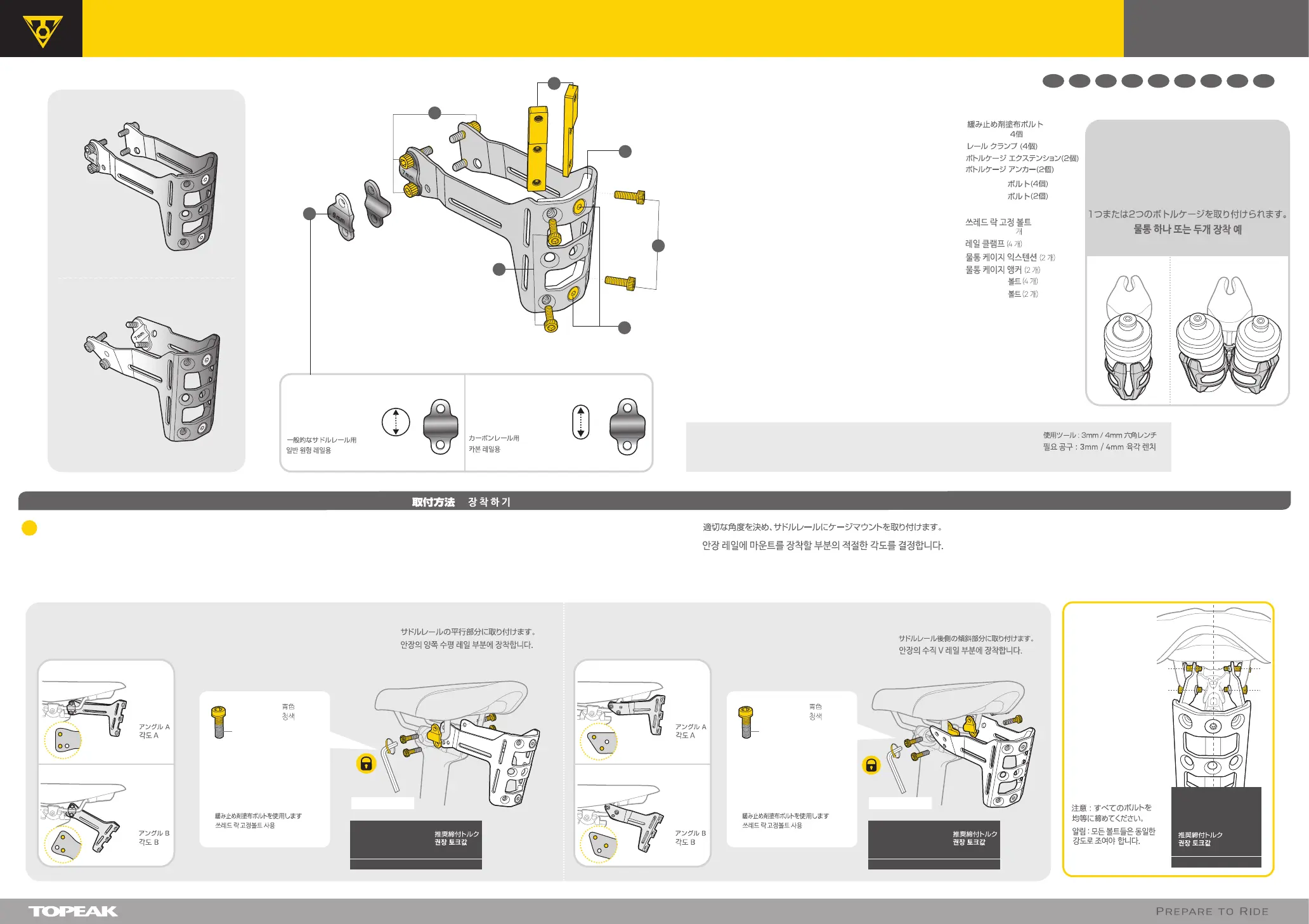

(M5 x 16 mm - 4 pcs)

1. Threadlock treated Bolt

2. Rail Clamp (4 pcs)

3. Bottle Cage Extension (2 pcs)

4. Bottle Cage Anchor (2 pcs)

5. M5 x 16 mm Bolt (4 pcs)

6. M5 x 10 mm Bolt (2 pcs)

(M5 x 16 mm - 4 Stück)

Schrauben mit Schraubensicherung

2. Klemmmechanismus (4 Stück)

3. Erweiterungen für

Flaschenhalter (2 Stück)

4. Konterplatten (2 Stück)

5. M5 x 16 mm Schrauben (4 Stück)

6. M5 x 10 mm Schrauben (2 Stück)

(M5 x 16 mm - 4 pcs)

1. Boulons ﬁletés

2. Fixation de rail (4 pcs)

3. Extension de porte-bidon (2 pcs)

4. Fixation de porte bidon (2 pcs)

5. Boulons M5 x 16 mm (4 pcs)

6. Boulons M5 x 10 mm (2 pcs)

(M5 x 16 mm - 4 pcs)

1. Pernos con rosca

2. Abrazadera para el raíl (4 pcs)

3. Extensión para Portabidón (2 pcs)

4. Bottle Cage Anchor (2 pcs)

5. Tornillos M5 x 16 mm (4 pcs)

6. Tornillos M5 x 10 mm (2 pcs)

(M5 x 16 mm - 4 pz)

1. Viti ﬁlettate

2. Rotaia morsetto (4 pz)

3. Estensione borraccia (2 pz)

4. Ancora borraccia (2 pz)

5. Viti M5 x 16 mm (4 pz)

6. Viti M5 x 10 mm (2 pz)

(M5 x 16 mm - 4 szt.)

1. Gwintowane śruby

2. Zacisk do szyn siodła (4 szt.)

3. Przedłużka do koszyka (2 szt.)

4. Podpora do koszyka (2 szt.)

5. Śruby

M5 x 16 mm (4 szt.)

6. Śruby x 10 mm (2 szt.)

(M5 x 16 mm - 4 pcs)

1. 防鬆螺絲

2. 座弓固定片 (4 pcs)

3. 水壺孔位調整片 (2 pcs)

4. 水壺架固定片 (2 pcs)

5. M5 x 16 mm 螺絲 (4 pcs)

6. M5 x 10 mm 螺絲 (2 pcs)

TRI-BACKUP PRO V

TRI-BACKUP PRO I

Determine proper angle and install cage mount on saddle rails.

Entscheiden Sie sich für einen Montagewinkel und befestigen

Sie die Halterung entsprechend am Sattelgestell.

Déterminez l'angle approprié et installez le support de

porte-bidon sur les rails de selle.

Determinar el ángulo apropiado e instalar la montura en los raíles del sillín.

Determinare l'angolazione corretta e installare la borraccia sulla rotaia.

Ustal odpowiedni kąt i zamontuj uchwyt koszyka na szynach siodła.

INSTALLATION / INSTALACIÓN / INSTALLAZIONE / MONTAŻ /

/ /

安裝步驟說明

TRI-BACKUP PRO

Install on parallel rail section of saddle.

Im parallelen Bereich des Sattelgestells befestigen.

Installer sur la partie parallèle du rail de selle

Instalar en la sección paralela de los raíles del sillín.

Installarla nella sezione della guida parallela della sella.

Montaż na równoległym odcinku szyn siodła.

TRI-BACKUP PRO V

Install on V rail section of saddle.

Im V-Bereich des Sattelgestells befestigen.

Installer sur la partie en V du rail de selle

Instalar en la sección en V del raíl.

Installare nella sezione a V della sella.

Montaż na zwężającym się odcinku

szyn siodła.

Angle A

Winkel A

ÁnguloA

angolo A

Kąt A

角度 A

Angle B

Winkel B

Ángulo B

angolo B

Kąt B

角度 B

NOTE: All bolts should

be tightened evenly.

HINWEIS: Alle

Schrauben müssen

gleichmäßig

angezogen werden.

NOTE: Tous les boulons

doivent être serrés

uniformément

NOTA: Todos los tornillos

deben de ser apretados

apropiadamente.

NOTE: tutte le viti

devono essere strette.

UWAGA: Wszystkie śruby

należy dokręcać

równomiernie

(M5 x 16 mm - )

5. M5 x 16 mm

6. M5 x 10 mm

Tools Required : 3mm / 4mm Allen key

benötigtes Werkzeug: 3mm /4 mm Innensechskant

Outils requis : Clés Allen de 3mm / 4mm

Herramienta requerida: 3mm / 4mm llave Allen

Attrezzo necessario: brugola da 3 / 4mm

使用工具:3mm / 4mm 內六角扳手

Zalecane narzędzia : imbusy

3mm / 4mm

(M5 x 16 mm - 4 )

5. M5 x 16 mm

6. M5 x 10 mm

For general saddle rail

Für Standard-Sattelgestelle

Pour rail de selle classique

Para la mayoría de raíles

Per rotaie selle standard

Dla zwykłch szyn siodła

For carbon saddle rail

Für Carbon-Sattelgestelle

Pour rail de selle en carbone

Para raíles de carbono

Per rotaie selle in carbonio 

Dla karbonowych szyn siodła

ø 9 mm

ø 7 mm

金屬座弓

碳纖座弓

FITS ONE OR TWO WATER BOTTLES

PASSEND FÜR EINE ODER ZWEI TRINKFLASCHEN

FIXE UN OU DEUX BOUTEILLES D'EAU

PARA LLEVAR UNO O DOS BIDONES

PASUJE DO 1 LUB 2 KOSZYKÓW

SI PUO' AGGANCIARE UNA O DUE BORRACCE

可適用一個或兩個水壺架的安裝

選擇適合騎士的安裝角度

水平安裝固定片

從外側安裝固定螺絲

Use Threadlock treated Bolts

Couleur bleue

Blaue Färbung

Blue Colour

Color azul

Color Blu

Niebieski kolor

Nutzen Sie die Schrauben mit

Schraubensicherung

Utiliser les boulons ﬁletés

Usar pernos con rosca

Usare le viti ﬁlettate

Użyj gwintowanych śrub

藍色

使用防鬆螺絲

Use Threadlock treated Bolts

Couleur bleue

Blaue Färbung

Blue Colour

Color azul

Color Blu

Niebieski kolor

Nutzen Sie die Schrauben mit

Schraubensicherung

Utiliser les boulons ﬁletés

Usar pernos con rosca

Usare le viti ﬁlettate

Użyj gwintowanych śrub

藍色

使用防鬆螺絲

注意：請平均鎖固左

右螺絲

3.5 Nm

Recommended Torque

Empfohlener Drehmoment

couple recommandé

Apriete recomendado

Chiave torica consigliata

建議扭力值

Logo z przodu

3.5 Nm

Recommended Torque

Empfohlener Drehmoment

couple recommandé

Apriete recomendado

Chiave torica consigliata

建議扭力值

Logo z przodu

3.5 Nm

Recommended Torque

Empfohlener Drehmoment

couple recommandé

Apriete recomendado

Chiave torica consigliata

建議扭力值

Logo z przodu

4 mm Allen Key4 mm Allen Key

COMPATIBLE PRODUCTS / KOMPATIBLE PRODUKTE / PRODUITS

COMPATIBLES / PRODUCTOS COMPATIBLES / PRODOTTI COMPATIBILI /

KOMPATYBILNE PRODUKTY/ / /

RACEROCKET HP CARBON (Art no. TRR-HPCB1B)

RACEROCKET HP Series

HYBRIDROCKET RX (Art no. THR-RX1G)

MICRO AIRBOOSTER (Art no. TMB-1)

THREADED 16G CO

2 CARTIDGE (Art no. TCOT-2)

TRI-BACKUP AIRSTATION

(Art no. TBU-AST)

INSTALLATION / INSTALACIÓN / INSTALLAZIONE / MONTAŻ /

/ /

安裝步驟說明

產品保固

保固要求

申請保固期限中的服務，須檢具購買時

之發票，若無法提供，則其保固期限將

自製造日期開始算起。若因使用者不慎

摔壞、使用不當、自行改裝、更改系統

或未能按照說明書上的正確操作方式，

本產品將不被列入保固範圍。

* 本公司保留產品規格變更之權利。

Topeak

產品相關的資訊，請洽詢

Topeak

當地授權的經銷商。

網址：

www.topeak.com

WARRANTY

2-year Warranty: All mechanical

components against manufacturer

defects only.

Warranty Claim Requirements

To obtain warranty service, you must

have your original sales receipt. Items

returned without a sales receipt will

assume that the warranty begins on

the date of manufacture. All

warranties will be void if the product

is damaged due to user crash, abuse,

system alteration, modiﬁcation, or

used in any way not intended as

described in this manual.

* The speciﬁcations and design are

subject to change without notice.

Please contact your Topeak dealer

with any questions. For USA

customer service

call: 1-800-250-3068

www.topeak.com

GEWÄHRLEISTUNG

2 Jahre Gewährleistung auf alle verbauten

Teile, jedoch nur gegen Herstellermängel.

Gewährleistungsansprüche

Sie benötigen Ihren Originalkaufbeleg um den

Gewährleistungs-Service zu erhalten. Bei

Artikel die ohne Kaufbeleg eingesendet

werden, wird davon ausgegangen, dass die

Gewährleistung mit dem Herstellungsdatum

beginnt. Alle Gewährleistung- sansprüche

werden ungültig, wenn der Artikel auf Grund

eines Unfalls beschädigt oder zweckentfrem-

det wurde, Systemänderungen oder andere

Veränderungen vorgenommen wurden oder

der Artikel anderweitig verwendet wurde als

in diesem Handbuch beschrieben.

* Änderungen in Design und Eigenschaft

bedürfen keiner vorherigen Ankündigung.

Topeak Produkte sind ausschließlich im

Fahrradfachhandel erhältlich. Bitte nehmen

Sie Kontakt mit Ihrem nächsten Topeak

Händler auf, um oﬀene Fragen zu klären. Für

Kunden in Deutschland, Tel.

0261-899998-28.

GARANTIE

Garantie de 2 ans : toutes parties

mécaniques contre tout défaut de

fabrication.

Demande de garantie

Pour bénéﬁcier de notre service de

garantie, vous devez être en possession de

la facture d'achat originale. Si le produit

nous est retourné sans cette facture

d'achat, nous considérons la date de

fabrication comme début de la garantie.

Toute garantie sera considérée comme

nulle si le produit à été endommagé suite à

une chute, à un abus, une surcharge, à un

quelconque changement ou modiﬁcation ou

à une utilisation autre que celle décrite

dans ce manuel.

* Les spéciﬁcations et l'apparence peuvent

être sujettes à certaines modiﬁcations.

Contactez votre revendeur Topeak si vous

avez a moindre question. For USA

customer service call : 1-800-250-3068

www.topeak.com

GARANTÍA

Disponen de 2 años de garantía : Todos

los componentes mecánicos con algún

defecto de fabricación.

Requerimientos para Reclamación de la

Garantía

Para obtener la garantía debe disponer del

justiﬁcante de compra, sin el recibo de

compra se considerará como fecha de

inicio de la garantía la fecha de

fabricación. No se considerarán cubiertos

por la garantía los artículos dañados por

golpes, abuso o alteraciones del sistema,

modiﬁcaciones, o utilización de otra

manera o para otros usos a los descritos

en este manual.

* Las especiﬁcaciones y diseño están

sujetos a cambios sin notiﬁcación previa.

Por favor, contacte con sudistribuidor

Topeak para cualquier pregunta.

garantias@servixtt.com

www.servixtt.com, www.topeak.com

GARANZIA

2 Anni di garanzia : solo per difetti

elettronici e meccanici di fabbricazione.

Condizioni di garanzia

Per usufruire della garanzia è necessario

essere in possesso dello scontrino

originale di acquisto. In caso il prodotto ci

venga restituito senza lo scontrino la

garanzia decorrerà dalla data di

fabbricazione. La garanzia decade qualora

il prodotto venga danneggiato da uso

improprio, sovraccarico, modiﬁche o

utilizzato in maniera diversa da quella

descritta nelle presenti Istruzioni d’uso.

* Le caratteristiche del prodotto possono

essere cambiate senza preavviso.

I prodotti Topeak sono in vendita nei

negozi specializzati per ciclisti. Per ogni

richiesta o chiarimento rivolgetevi al

rivenditore Topeak più vicino.

Sito web: www.topeak.com

GAWARANCJA

2 lata gwarancji: Na wady fabryczne

wszystkich części mechanicznych.

Warunki korzystania z gwarancji

Aby uzyskać serwis gwarancyjny,

należy posiadać oryginalny dowód

zakupu. Gdy produkt reklamowany

jest bez paragonu zakładamy, że

gwarancja rozpoczyna sie od daty

produkcji. Wszystkie gwarancje sa

nieważne jeśli produkt został

uszkodzony na skutek wypadku,

nadużycia, zmiany, modykacji lub

wykorzystywany w jakikolwiek

sposób niezgodny z opisanym w

niniejszej instrukcji.

* Specykacja i projekt mogą ulec

zmianie bez powiadomienia.

W przypadku jakichkolwiek pytań

skontaktuj się ze sprzedawcą lub

importerem Topeak.

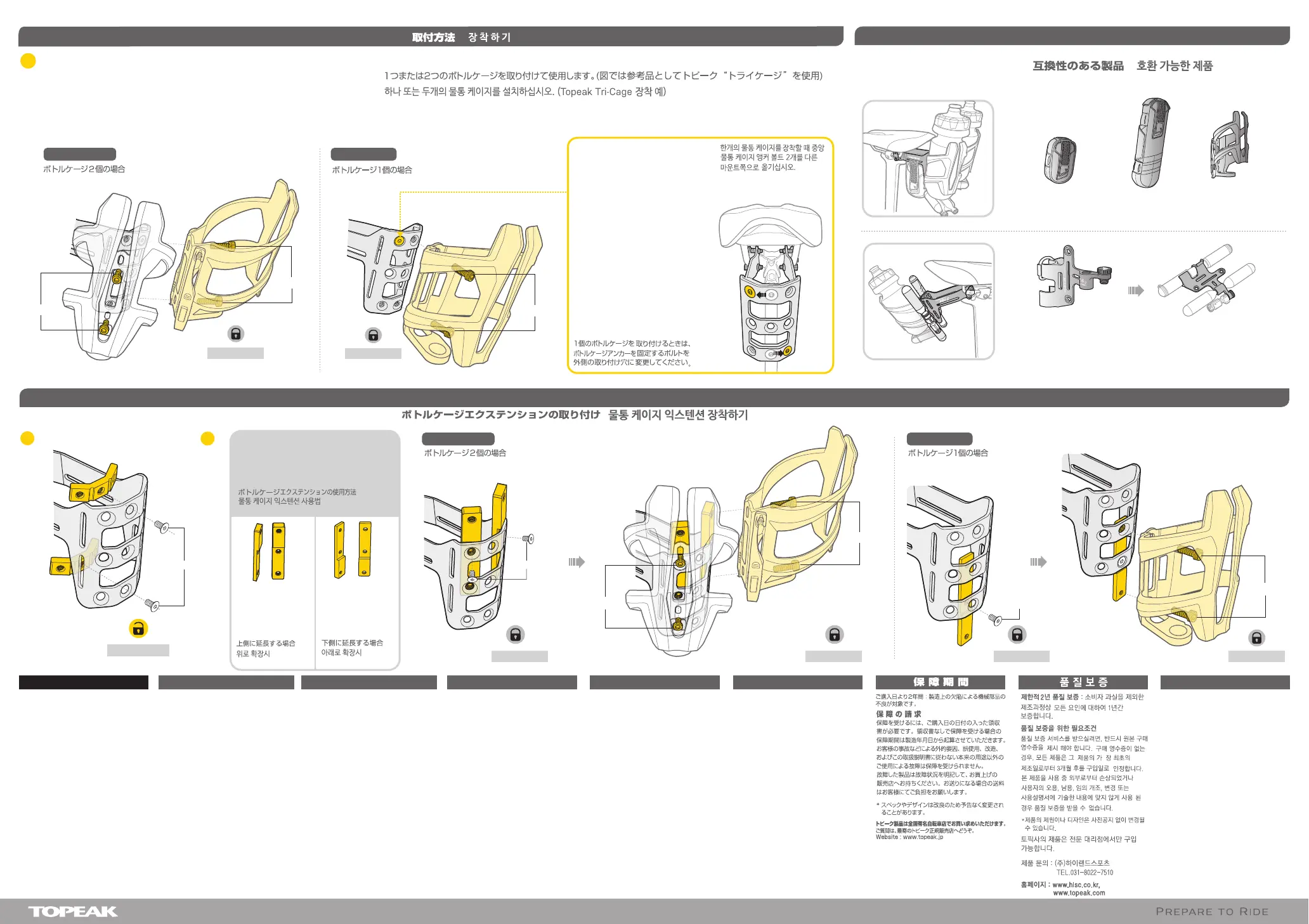

Install one or two bottle cages for use. (Topeak Tri-Cage shown)

Montieren Sie ein oder zwei Flaschenhalter (gezeigt: Topeak Tri-Cage)

Installer un ou deux portes-bidons à utiliser (Topeak Tri-Cage illustré)

Instalar uno o dos bidones (Topeak Tri-Cage).

Installare una o due borracce (Topeak Tri-Cage come indicato)

Zamontuj jeden lub dwa koszyki na bidon. (Pokazany Topeak Tri-Cage)

4 mm Allen Key

INSTALLING BOTTLE CAGE EXTENSIONS / MONTAGE DER ERWEITERUNGEN FÜR FLASCHENHALTER / INSTALLER L'EXTENSION DE PORTE-BIDON / INSTALANDO EXTENSIONES PARA LOS PORTABIDONES /INSTALLARE

L'ESTENSIONE BORRACCIA / MONTAŻ PRZEDŁUŻKI KOSZYKA / / /

3 mm Allen Key

4 mm Allen Key

M-TBU-PROI_TBU-PROV-ML 1/17

可適用

的產品

安裝一個或兩個水壺架使用

(

圖中使用

Topeak Tri-Cage

水壺架示範

)
