Side 1/129
IT Istruzioni di montaggio e d'uso
DE Montage- und Gebrauchsanweisung
EN Instruction on mounting and use
FR Prescriptions de montage et mode d’emploi
NL Montagevoorschriften en gebruiksaanwijzingen
ES Montaje y modo de empleo
RU Инструкции по монтажу и эксплуатации
PT Instruções para montagem e utilização
FI Asennus- ja käyttöohjeet
NO Instrukser for montering og bruk
SV Monterings- och bruksanvisningar
HR Uputstva za montažu i za uporabu
CS Návod na montáž a používání
PL Instrukcja montażu i obsługi
RO INSTRUCTII DE MONTAJ SI FOLOSIRE
HU Felszerelési és használati utasítás
SK Návod k montáži a užití
SR Uputstva za montažu i upotrebu
SL Navodila za montažo in uporabo
UK Інструкція з монтажу і експлуатації
LT montavimo ir naudojimosi instrukcija
LV ierīkošanas un izmantošanas instrukcija
ET Paigaldus- ja kasutusjuhend
AR طرق التركيب والاستعمال
9
IT - Istruzioni di montaggio e d'uso
Attenersi strettamente alle istruzioni riportate in questo
manuale. Si declina ogni responsabilità per eventuali
inconvenienti, danni o incendi provocati all'apparecchio
derivati dall'inosservanza delle istruzioni riportate in questo
manuale. La cappa è stata progettata esclusivamente per uso
domestico.
La cappa può avere estetiche differenti rispetto a quanto
illustrato nei disegni di questo libretto, comunque le
istruzioni per l'uso, la manutenzione e l'installazione
rimangono le stesse.
! E' importante conservare questo manuale per poterlo
consultare in ogni momento. In caso di vendita, di
cessione o di trasloco, assicurarsi che resti insieme al
prodotto.
! Leggere attentamente le istruzioni: ci sono importanti
informazioni sull'installazione, sull'uso e sulla sicurezza.
! Non effettuare variazioni elettriche o meccaniche sul
prodotto o sulle condotte di scarico.
Nota: I particolari contrassegnati con il simbolo "(*)" sono
accessori opzionali forniti solo in alcuni modelli o particolari
non forniti, da acquistare.
Avvertenze
Attenzione! Non collegare l’apparecchio alla rete elettrica
finche l’installazione non è totalmente completata.
Prima di qualsiasi operazione di pulizia o manutenzione,
disinserire la cappa dalla rete elettrica togliendo la spina o
staccando l’interruttore generale dell’abitazione.
Per tutte le operazioni di installazione e manutenzione
utilizzare guanti da lavoro
L’apparecchio non è destinato all’utilizzo da parte di bambini o
persone con ridotte capacità fisiche sensoriali o mentali e con
mancata esperienza e conoscenza a meno che essi non siano
sotto la supervisione o istruiti nell’uso dell’apparecchiatura da
una persona responsabile per la loro sicurezza.
I bambini devono essere controllati affinché non giochino con
l’apparecchio.
Mai utilizzare la cappa senza griglia correttamente montata!
La cappa non va MAI utilizzata come piano di appoggio a
meno che non sia espressamente indicato.
Il locale deve disporre di sufficiente ventilazione, quando la
cappa da cucina viene utilizzata contemporaneamente ad altri
apparecchi a combustione di gas o altri combustibili.
L’aria aspirata non deve essere convogliata in un condotto
usato per lo scarico dei fumi prodotti da apparecchi a
combustione di gas o di altri combustibili.
E’ severamente vietato fare cibi alla fiamma sotto la cappa.
L’impiego di fiamma libera è dannoso ai filtri e può dar luogo
ad incendi, pertanto deve essere evitato in ogni caso.
La frittura deve essere fatta sotto controllo onde evitare che
l’olio surriscaldato prenda fuoco.
Quando il piano di cottura è in funzione le parti accessibili
della cappa possono diventare calde.
Per quanto riguarda le misure tecniche e di sicurezza da
adottare per lo scarico dei fumi attenersi strettamente a
quanto previsto dai regolamenti delle autorità locali
competenti.
La cappa va frequentemente pulita sia internamente che
esternamente (ALMENO UNA VOLTA AL MESE, rispettare
comunque quanto espressamente indicato nelle istruzioni di
manutenzione riportate in questo manuale).
L’inosservanza delle norme di pulizia della cappa e della
sostituzione e pulizia dei filtri comporta rischi di incendi.
Non utilizzare o lasciare la cappa priva di lampade
correttamente montate per possibile rischio di scossa elettrica.
Si declina ogni responsabilità per eventuali inconvenienti,
danni o incendi provocati all’apparecchio derivati
dall’inosservanza delle istruzioni riportate in questo manuale.
Questo apparecchio è contrassegnato in conformità alla
Direttiva Europea 2002/96/EC, Waste Electrical and Electronic
Equipment (WEEE). Assicurandosi che questo prodotto sia
smaltito in modo corretto, l'utente contribuisce a prevenire le
potenziali conseguenze negative per l'ambiente e la salute.
Il simbolo sul prodotto o sulla documentazione di
accompagnamento indica che questo prodotto non deve
essere trattato come rifiuto domestico ma deve essere
consegnato presso l'idoneo punto di raccolta per il riciclaggio
di apparecchiature elettriche ed elettroniche. Disfarsene
seguendo le normative locali per lo smaltimento dei rifiuti. Per
ulteriori informazioni sul trattamento, recupero e riciclaggio di
questo prodotto, contattare l'idoneo ufficio locale, il servizio di
raccolta dei rifiuti domestici o il negozio presso il quale il
prodotto è stato acquistato.
10
Utilizzazione
La cappa è realizzata per essere utilizzata in versione
aspirante ad evacuazione esterna o filtrante a ricircolo interno.
Versione aspirante
I vapori vengono evacuati verso l’esterno tramite un tubo di
scarico fissato alla flangia di raccordo.
Il diametro del tubo di scarico deve essere equivalente al
diametro dell'anello di connessione.
Attenzione! Il tubo di evacuazione non è fornito e va
acquistato.
Nella parte orizzontale, il tubo deve avere una leggera
inclinazione verso l’alto (10° circa) in modo da poter
trasportare l’aria verso l’esterno più facilmente.
Se la cappa è provvista di filtri al carbone, questi devono
essere tolti.
Collegare la cappa a tubi e fori di scarico a parete con
diametro equivalente all'uscita d'aria (flangia di raccordo).
L'utilizzo di tubi e fori di scarico a parete con diametro inferiore
determinerà una diminuizione delle prestazioni di aspirazione
ed un drastico aumento della rumorosità.
Si declina perciò ogni responsabilità in merito.
! Usare un condotto lungo il minimo indispensabile.
! Usare un condotto con minor numero di curve possibile
(angolo massimo della curva: 90°).
! Evitare cambiamenti drastici di sezione del condotto.
! Usare un condotto con l’interno piu’ liscio possibile.
! Il materiale del condotto deve essere approvato
normativamente.
Versione filtrante
L’aria aspirata verrà sgrassata e deodorata prima di essere
riconvogliata nella stanza. Per utilizzare la cappa in questa
versione è necessario installare un sistema di filtraggio
aggiuntivo a base di carboni attivi.
I modelli senza motore di aspirazione funzionano solo in
versione aspirante e debbono essere collegati ad una unità
periferica di aspirazione (non fornita).
Le istruzioni di collegamento sono fornite con l'unità periferica
di aspirazione.
Installazione
La distanza minima fra la superficie di supporto dei recipienti
sul dispositivo di cottura e la parte più bassa della cappa da
cucina deve essere non inferiore a 50cm in caso di cucine
elettriche e di 65cm in caso di cucine a gas o miste.
Se le istruzioni di installazione del dispositivo di cottura a gas
specificano una distanza maggiore, bisogna tenerne conto.
Collegamento Elettrico
La tensione di rete deve corrispondere alla tensione riportata
sull’etichetta caratteristiche situata all’interno della cappa. Se
provvista di spina allacciare la cappa ad una presa conforme
alle norme vigenti posta in zona accessibile anche dopo
l’installazione. Se sprovvista di spina (collegamento diretto
alla rete) o la spina non è posta in zona accessibile, anche
dopo installazione, applicare un interruttore bipolare a norma
che assicuri la disconnessione completa della rete nelle
condizioni della categoria di sovratensione III, conformemente
alle regole di installazione.
Attenzione! Prima di ricollegare il circuito della cappa
all’alimentazione di rete e di verificarne il corretto
funzionamento, controllare sempre che il cavo di rete sia stato
montato correttamente.
La cappa è provvista di un cavo alimentazione speciale; in
caso di danneggiamento del cavo, richiederlo al servizio
assistenza tecnica.

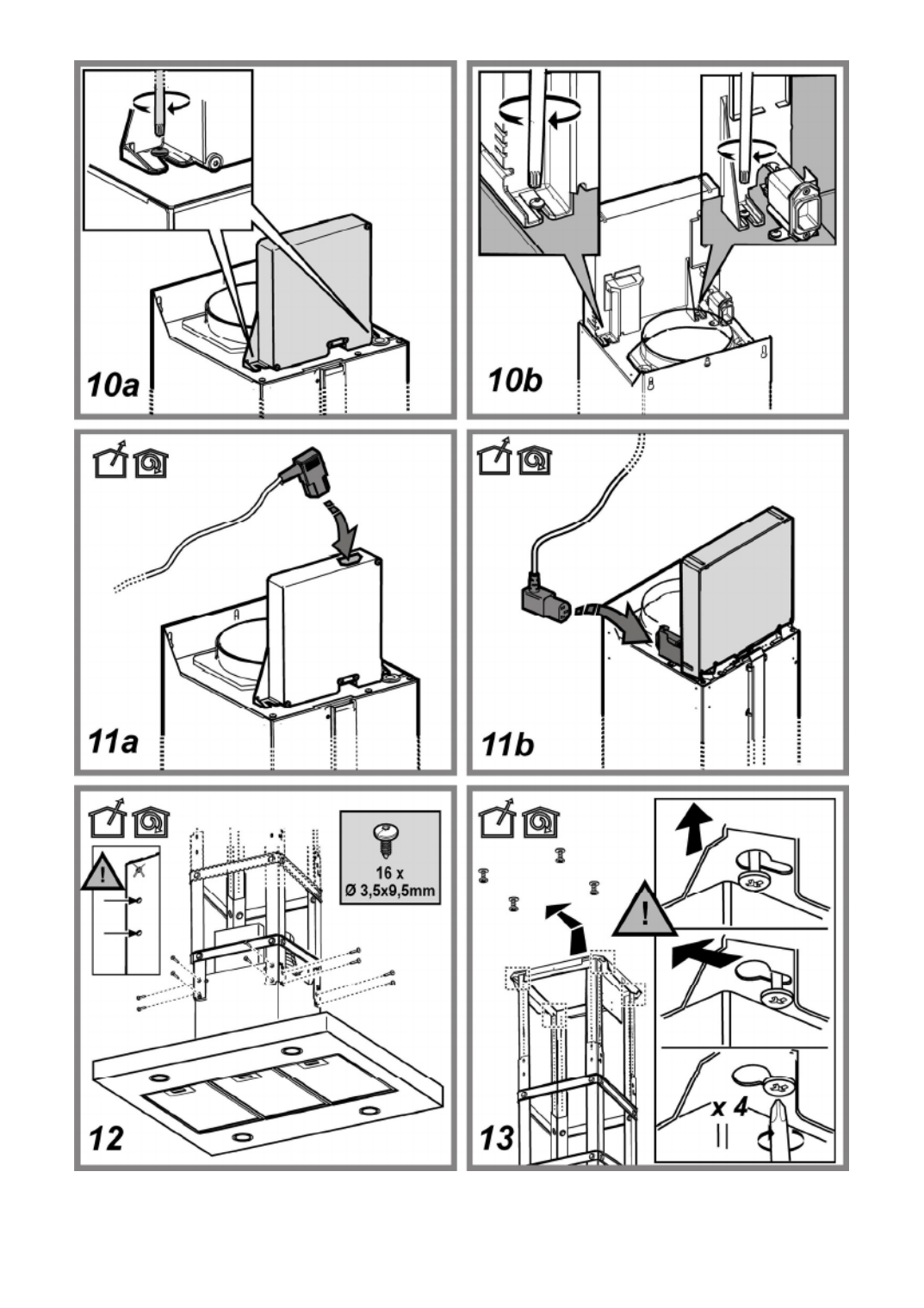

Montaggio
Questo tipo di cappa deve essere fissata al soffitto.
Prodotto dal peso eccessivo, la movimentazione e
installazione della cappa deve essere fatta da almeno due
o più persone.
11
Prima di iniziare con l'installazione:
• Verificare che il prodotto acquistato sia di dimensioni
idonee alla zona di installazione prescelta.
• Togliere il/i filtro/i al carbone attivo se forniti (vedi anche
paragrafo relativo). Questo/i va/nno rimontato/i solo se si
vuole utilizzare la cappa in versione filtrante.
• Verificare che all'interno della cappa non vi sia (per motivi
di trasporto) materiale di corredo (ad esempio buste con
viti, garanzie etc) , eventualmente toglierle e conservarle.
• Se possibile scollegare e rimuovere i mobili sottostanti ed
intorno l’area di installazione della cappa in modo da
avere una migliore accessibilità al/alla soffitto/parete
dove la cappa verrà installata. Altrimenti proteggere per
quanto possibile i mobili e tutte le parti interessate
all'installazione. Scegliere una superficie piatta e coprirla
con una protezione dove poi appoggiare la cappa e i
particolari a corredo.
• Verificare inoltre che in prossimità della zona di
installazione della cappa (in zona accessibile anche con
cappa montata) sia disponibile una presa elettrica e sia
possibile collegarsi ad un dispositivo di scarico fumi
verso l'esterno (solo Versione aspirante).
• Eseguire tutti i lavori di muratura necessari (ad es.:
installazione di una presa elettrica e/o foro per il
passaggio del tubo di scarico).
La cappa è dotata di tasselli di fissaggio adatti alla maggior
parte di pareti/soffitti. E’ tuttavia necessario interpellare un
tecnico qualificato per accertarVi sull’idoneità dei materiali a
seconda del tipo di parete/soffitto. La/il parete/soffitto deve
essere sufficientemente robusto da sostenere il peso della
cappa.
Funzionamento
Usare la velocità maggiore in caso di particolare
concentrazione di vapori di cucina. Consigliamo di accendere
l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla
in funzione a cottura terminata per altri 15 minuti circa.

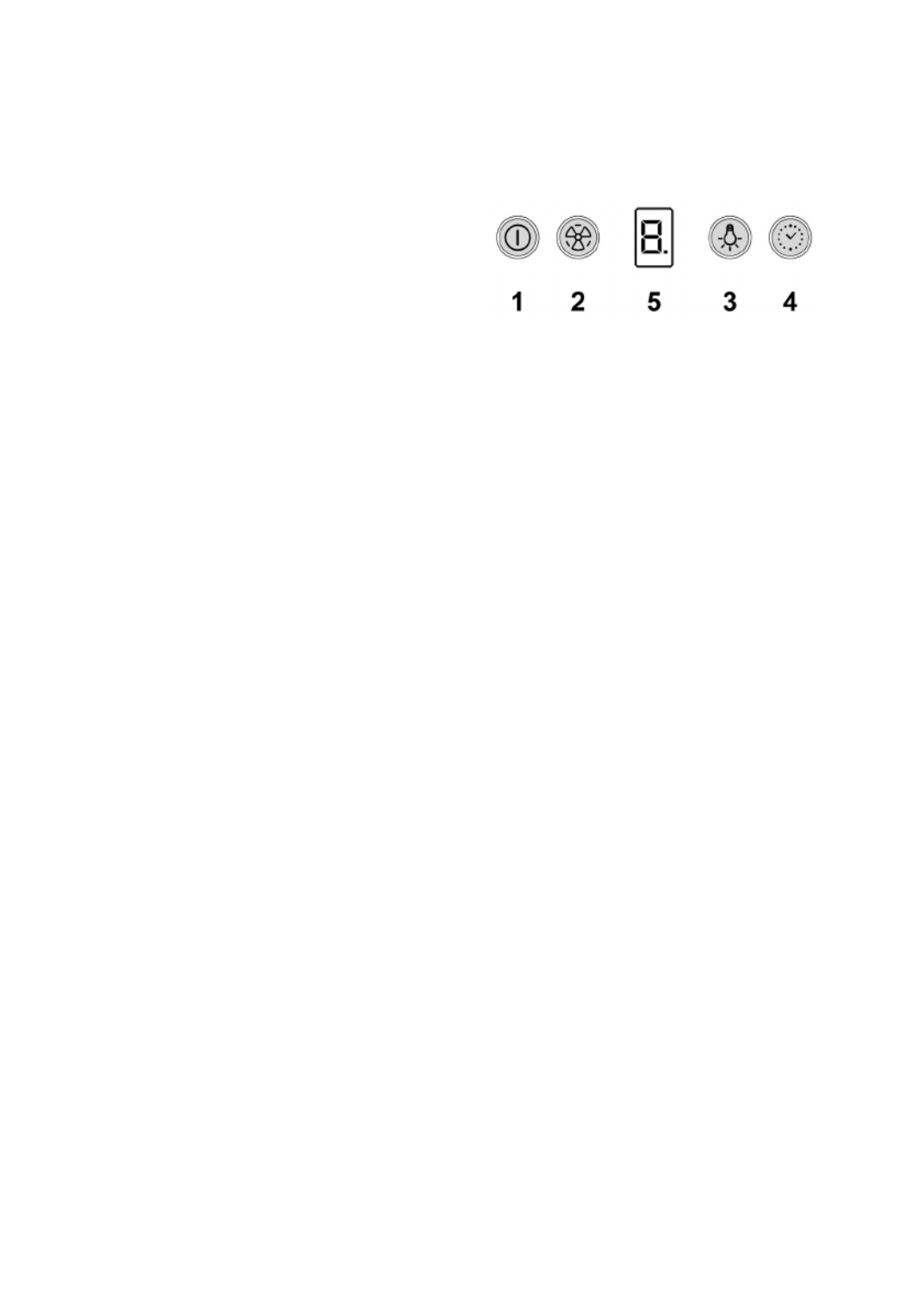

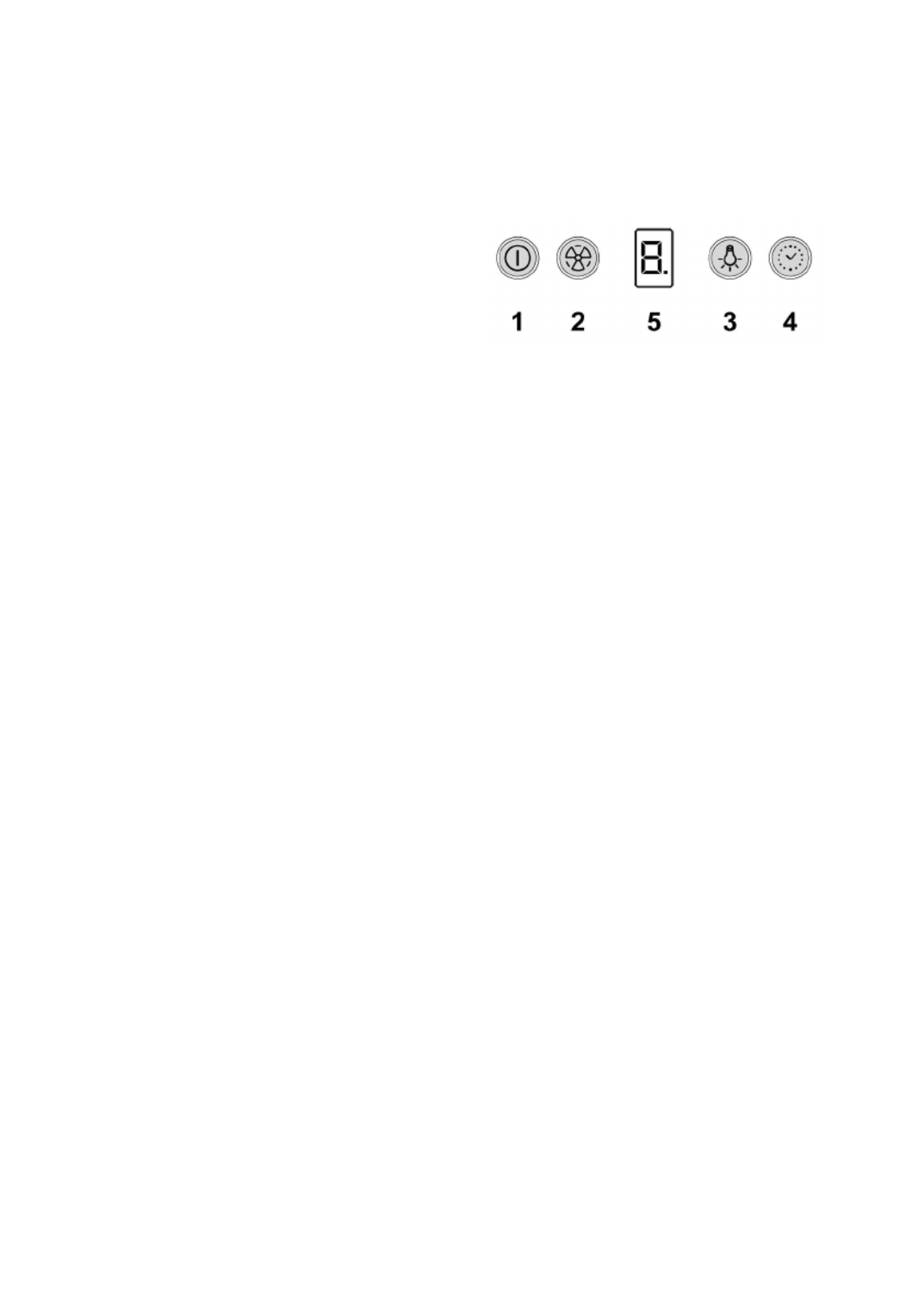

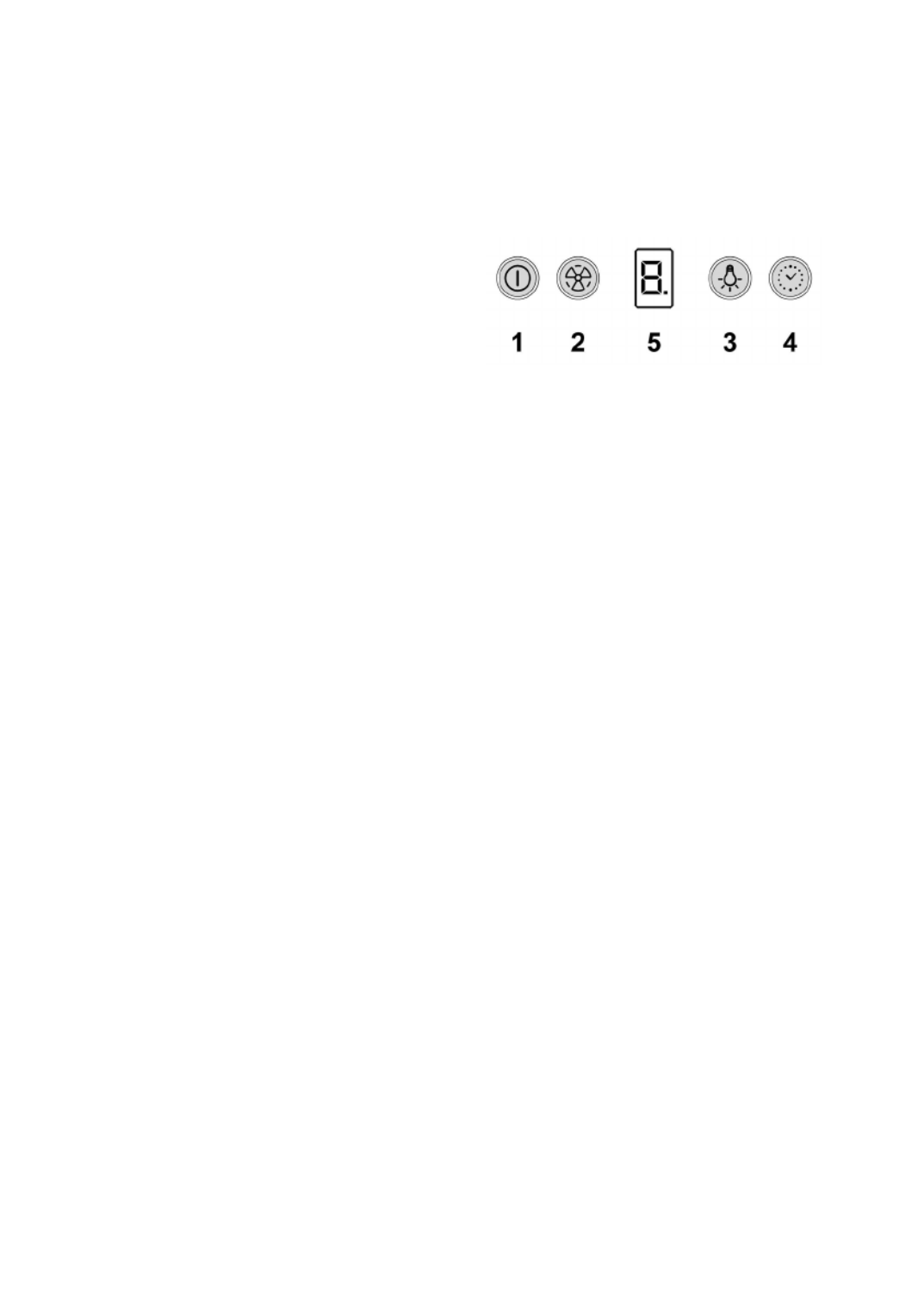

1 ON/OFF motore
Premendo il pulsante la cappa si avvia alla velocità 1.
Premendo il pulsante durante il funzionamento la cappa
passa in stato OFF.
2 Incremento velocità
Premendo il pulsante la cappa passa dallo stato OFF alla
velocità 1.
Premendo il pulsante (cappa in stato ON) viene
incrementata la velocità del motore dalla velocità 1 alla
intensiva.

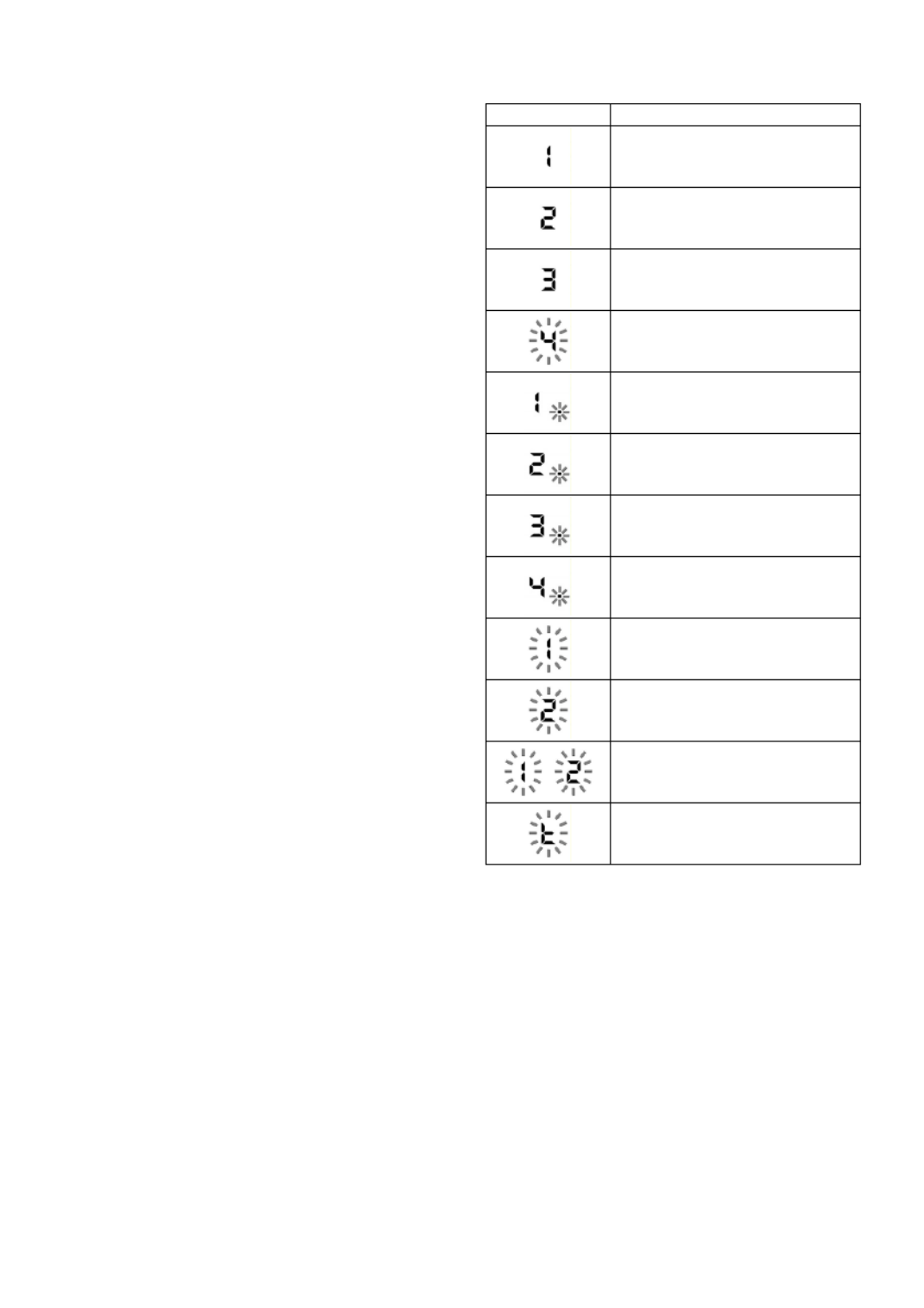

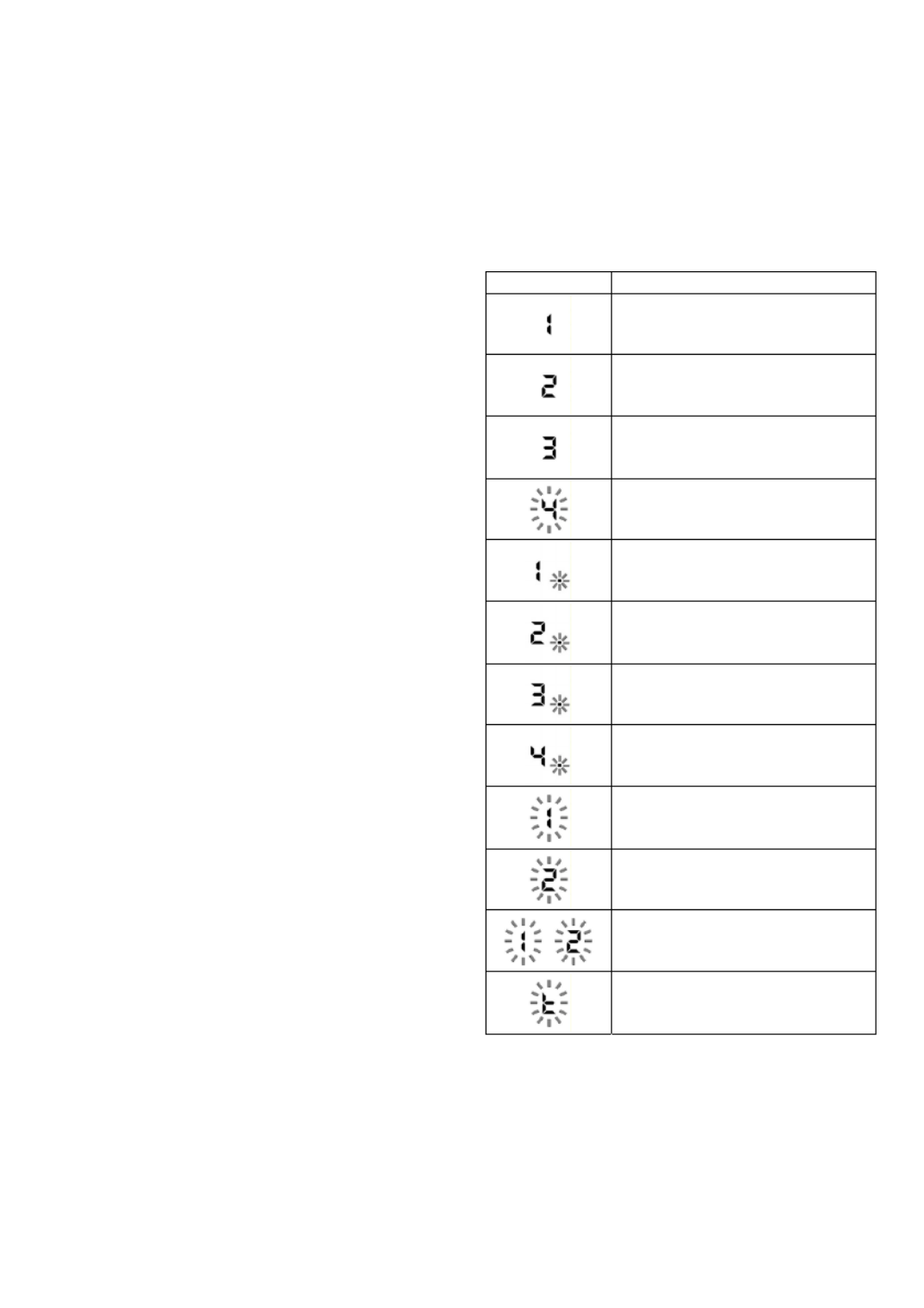

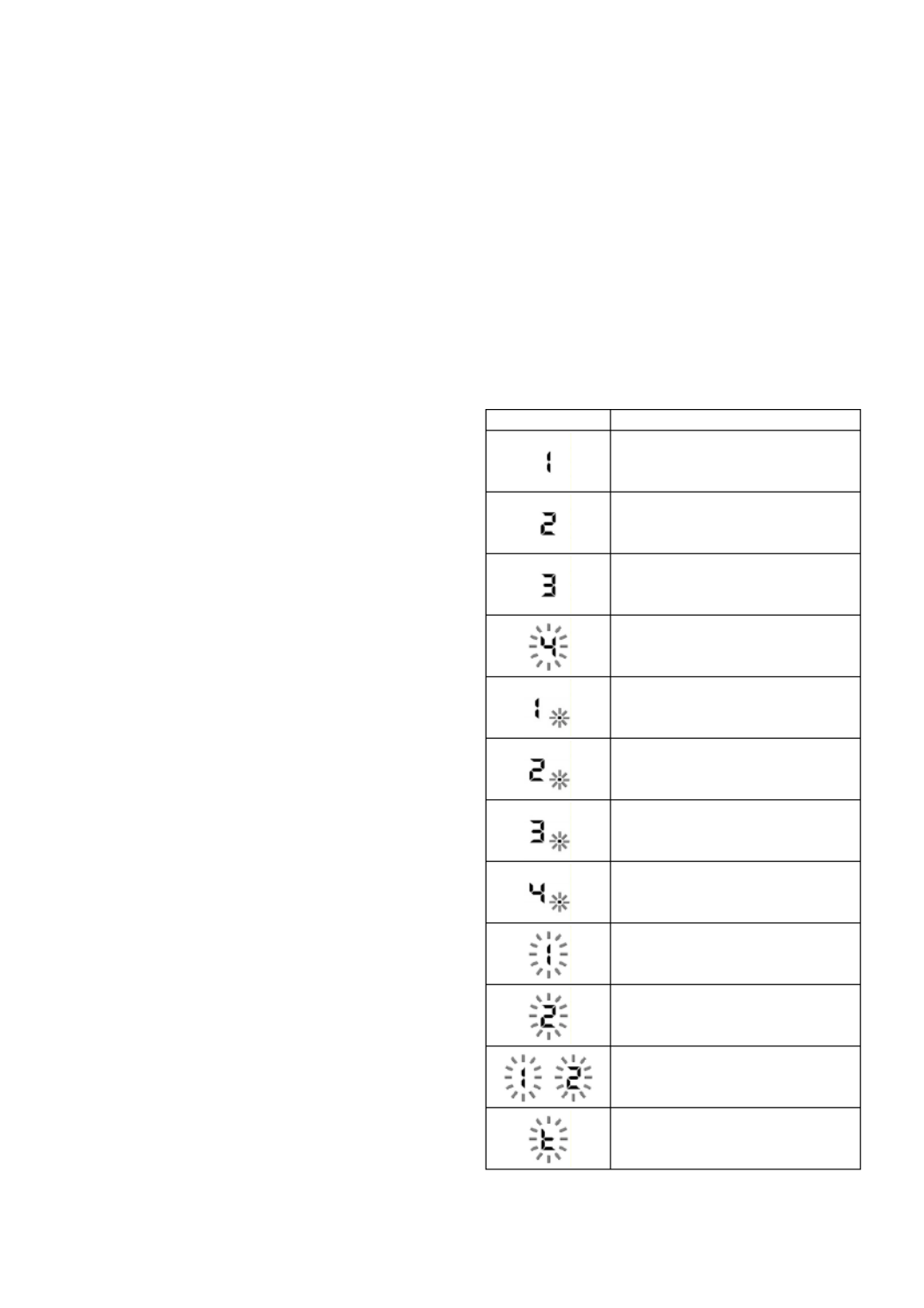

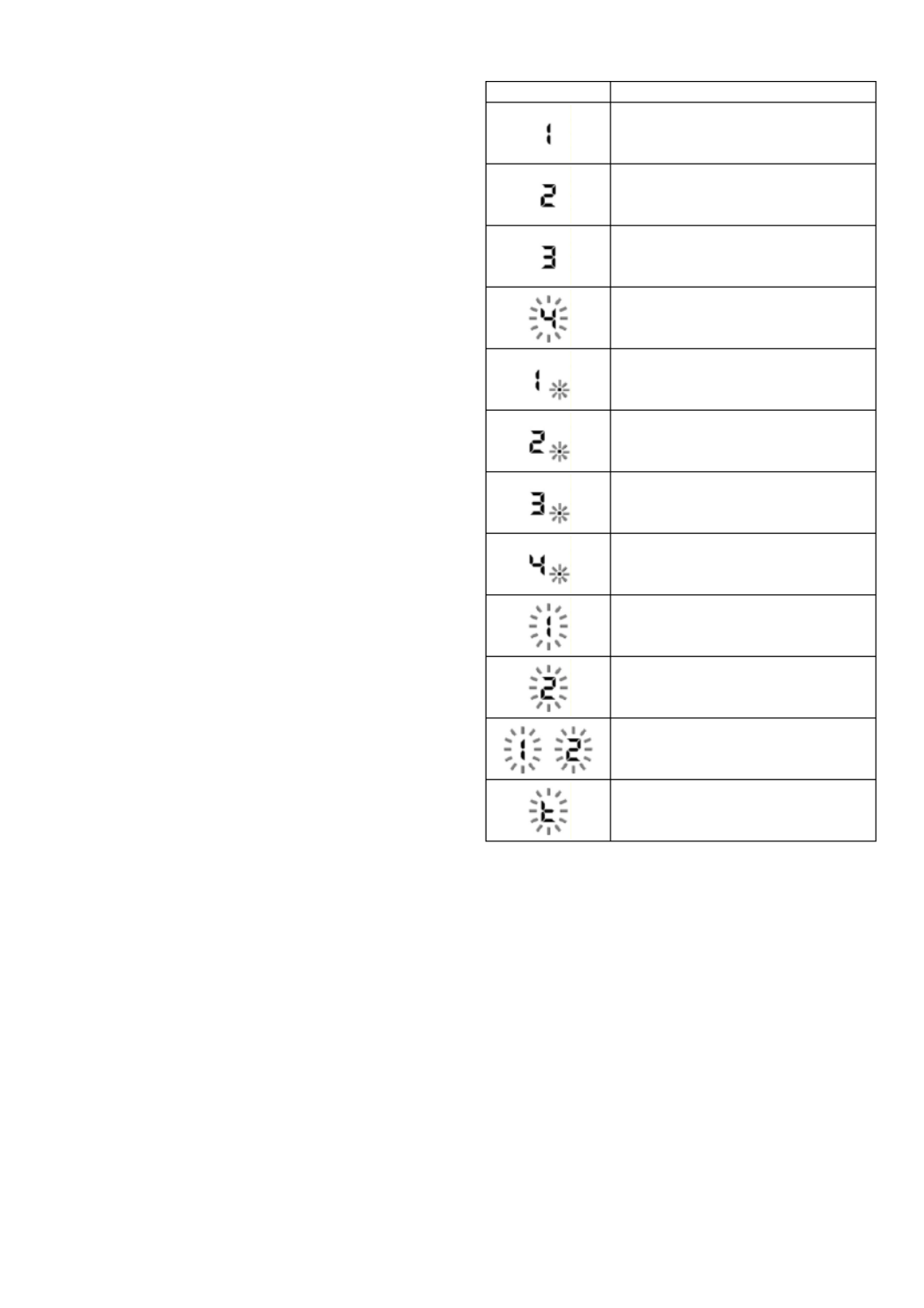

Ad ogni velocità corrisponde l’accensione del rispettivo
led.
Velocità 1: 1
Velocità 2: 2
Velocità 3: 3
Velocità intensiva: 4 (lampeggiante)
La velocità intensiva è temporizzata. La temporizzazione
standard è di 5’, alla fine della quale la cappa si
posiziona alla velocità 2.
Per disattivare la funzione prima dello scadere del tempo
premere il tasto 2, la cappa si posizionerà alla velocità 1,
premendo il tasto 1 la cappa si spegnerà.
3 ON/OFF luci
4 Temporizzazione velocità
5 Indicatore stato di funzionamento
Temporizzazione velocità
La temporizzazione delle velocità si abilita premendo il tasto
4, a temporizzazione scaduta la cappa si spegne.
La temporizzazione è così suddivisa:
Velocità 1 - 20 minuti (1 fisso, punto lampeggiante)
Velocità 2 - 15 minuti (2 fisso, punto lampeggiante)
Velocità 3 - 10 minuti (3 fisso, punto lampeggiante)
Velocità intensiva - 5 minuti (4 fisso, punto lampeggiante)
Durante il funzionamento temporizzato premendo il tasto 1 o il
tasto 4 la cappa si spegne, se si preme il tasto 2 la cappa
esce dal funzionamento temporizzato posizionandosi alla
velocità selezionata.
12
Segnalazione filtro grassi
La segnalazione filtro grassi avviene dopo 80 ore di utilizzo e
viene indicata dal display con il numero 1 lampeggiante.
Quando compare tale segnalazione il filtro grassi installato
necessita di essere lavato.
La segnalazione è visibile con la cappa in stato ON.
Per eliminare la segnalazione del filtro grassi, premere il tasto
“1” per più di 3”, fino allo spegnimento della segnalazione.
L’eliminazione della segnalazione è possibile con la cappa in
stato ON.
Segnalazione filtro carbone (solo per versione filtrante)
La segnalazione filtro carbone avviene dopo 320 ore di utilizzo
e viene indicata dal display con il numero 2 lampeggiante.
Quando compare tale segnalazione il filtro carbone installato
deve essere sostituito.
La segnalazione è visibile con la cappa in stato ON.
Per eliminare la segnalazione del filtro carbone, premere il
tasto “1” per più di 3”, fino allo spegnimento della
segnalazione.
L’eliminazione della segnalazione è possibile con la cappa in
stato ON.
Nel caso di segnalazione contemporanea di entrambi i filtri,
sul display lampeggeranno i numeri 1 e 2 alternativamente.
Il reset avviene effettuando 2 volte la procedera sopra
descritta.
La prima volta resetta la segnalazione del filtro grassi, la
seconda resetta la segnalazione del filtro carboni.
Nella modalità standard la segnalazione filtro carboni non è
attiva.
Nel caso si utilizzi la cappa in versione filtrante è necessario
abilitare la segnalazione filtro carboni.
Attivazione segnalazione filtro carboni:
Posizionare la cappa in OFF e tenere premuti
contemporaneamente i tasti “2” e “3” per 3”.
I numeri 1 e 2 lampeggeranno alternativamente per 2”.
Disattivazione segnalazione filtro carboni:
Posizionare la cappa in OFF e tenere premuti
contemporaneamente i tasti “2” e “3” per 3”.
Il numero 1 lampeggerà per 2”.
Allarme Temperatura
La cappa è equipaggiata con un sensore di temperatura che
attiva il motore alla velocità 3 nel caso in cui la temperatura
nella zona display sia troppo elevata.
La condizione di allarme viene indicata dal display con la
lettera "t" lampeggiante.
Questa condizione permane fino a quando la temperatura non
scende al di sotto della soglia di allarme.
Si può uscire da questa modalità premendo il tasto “2”.
Ogni 30” il sensore verifica la temperatura ambiente della
zona display.
Visualizzazioni Display
Visualizzazione Stato
Velocità 1
Velocità 2
Velocità 3
Velocità 4 (intensiva)
Velocità 1 - 20 minuti
Velocità 2 - 15 minuti
Velocità 3 - 10 minuti
Velocità intensiva - 5 minuti
Manutenzione filtro Grassi
Manutenzione filtro Carbone
Manutenzione filtro Grassi e filtro
Carbone
Allarme Temperatura
13
Manutenzione
Attenzione! Prima di qualsiasi operazione di pulizia o
manutenzione, disinserire la cappa dalla rete elettrica
togliendo la spina o staccando l’interruttore generale
dell’abitazione.
Pulizia
La cappa va frequentemente pulita (almeno con la stessa
frequenza con cui si esegue la manutenzione dei filtri grassi),
sia internamente che esternamente. Per la pulizia usare un
panno inumidito con detersivi liquidi neutri.
Evitare l’uso di prodotti contenenti abrasivi. NON UTILIZZARE
ALCOOL!
Attenzione: L’inosservanza delle norme di pulizia
dell’apparecchio e della sostituzione dei filtri comporta rischi di
incendi. Si raccomanda quindi di attenersi alle istruzioni
suggerite.
Si declina ogni responsabilità per eventuali danni al motore,
incendi provocati da un’impropria manutenzione o
dall’inosservanza delle suddette avvertenze.
Filtro antigrasso
Fig. 26-31
Trattiene le particelle di grasso derivanti dalla cottura.
Deve essere pulito una volta al mese (o quando il sistema di
indicazione di saturazione dei filtri - se previsto sul modello in
possesso- indica questa necessità), con detergenti non
aggressivi, manualmente oppure in lavastoviglie a basse
temperature ed a ciclo breve.
Con il lavaggio in lavastoviglie il filtro antigrasso metallico può
scolorirsi ma le sue caratteristiche di filtraggio non cambiano
assolutamente.
Per smontare il filtro grassi tirare la maniglia di sgancio a
molla.
Filtro ai carboni attivi (Solo per Versione Filtrante)
Fig. 28
Trattiene gli odori sgradevoli derivanti dalla cottura.
Il filtro ai carboni attivi può essere uno di questi tipi:
• Filtro ai carboni attivi lavabile.
• Filtro ai carboni attivi NON lavabile.
Filtro ai carboni attivi lavabile
Il filtro al carbone può essere lavato ogni due mesi in acqua
calda e detergenti idonei o in lavastoviglie a 65°C (in caso di
lavaggio in lavastoviglie eseguire il ciclo di lavaggio completo
senza stoviglie all'interno).
Togliere l'acqua in eccesso senza rovinare il filtro, dopodiché
togliere il materassino posto all'interno del telaio in plastica e
riporlo nel forno per 10 minuti a 100°C per asciugarlo
definitivamente.
Sostituire il materassino ogni 3 anni e ogni volta che il panno
risulta danneggiato.
Filtro ai carboni attivi NON lavabile
La saturazione del filtro carbone si verifica dopo un uso più o
meno prolungato a seconda del tipo di cucina e della
regolarità della pulizia del filtro grassi. In ogni caso è
necessario sostituire la cartuccia al massimo ogni quattro
mesi.
NON può essere lavato o rigenerato
Montaggio
Agganciare il filtro ai carboni attivi prima posteriormente sulla
linguetta metallica della cappa, poi anteriormente con i due
pomelli.
Smontaggio
Rimuovere il filtro ai carboni attivi girando di 90° i pomelli che
lo fissano alla cappa.
Sostituzione Lampade
Fig. 32
Disinserire l’apparecchio dalla rete elettrica.
Attenzione! Prima di toccare le lampade sincerarsi che siano
fredde.
1. Estrarre la protezione facendo leva con un piccolo giravite
a taglio o simile utensile.
2. Sostituire la lampada danneggiata.
Utilizzare solo lampade alogene da 12V -20W max - G4,
avendo cura di non toccarle con le mani.
3. Richiudere la protezione (fissaggio a scatto).
Se l'illuminazione non dovesse funzionare, controllate il
corretto inserimento delle lampade nella sede prima di
chiamare l'assistenza tecnica.
14
DE - Montage- und Gebrauchsanweisung
Die Instruktionen, die in diesem Handbuch gegeben
werden, müssen strikt eingehalten werden. Es wird
keinerlei Haftung übernommen für mögliche Mängel, Schäden
oder Brände der Dunstabzugshaube, die auf die
Nichtbeachtung der Vorschriften in diesem Handbuch
zurückzuführen sind. Die Dunstabzugshaube ist
ausschliesslich zum Einsatz im privaten Haushalt vorgesehen.
Der Dunstabzugshaube kann von der aesthetischen Seite
her ander sein als die Zeichnungen die in diesem
Bedienungsanleitung geschrieben sind.
Die Bedienungsanleitungen , die Wartung und die
Installation sind aber gleich.
! Es ist wichtig diese Bedienungsanleitung zu behalten um
sie in jedem Moment nachzuschlagen. Im Fall von
Verkaufen, Abtretung oder Umziehen, versichern Sie sich
bitte dass Sie mit dem Produkt zusammen bleibt.
! Die Bedienungsanleitungen richtig lesen: es gibt
wichtige Informationen ueber die Installation, Benutzen
und Sicherheit.
! Keine elektrische oder mechanische Aenderungen auf
dem Produkt oder auf die Fluchtleitungen machen.
Hinweis: Die mit dem (*) gekennzeichneten Teile sind
Zubehörteile, die nur bei einigen Modellen im Lieferumfang
enthalten sind oder Teile, die nicht im Lieferumfang enthalten
sind, und somit extra erworben werden müssen.
Warnung
Achtung! Das Gerät nicht an das Stromnetz anschließen,
solange die Installation noch nicht abgeschlossen ist.
Vor Beginn sämtlicher Reinigungs- oder Wartungsarbeiten
muss das Gerät durch Ziehen des Steckers oder Betätigen
des Hauptschalters der Wohnung vom Stromnetz getrennt
werden.
Bei allen Installations- und Instandhaltungsarbeiten immer
Schutzhandschuhe tragen.
Kinder nicht mit dem Gerät spielen lassen.
Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät
betreiben,
– wenn sie körperlich oder geistig dazu nicht in der Lage sind,
– oder wenn ihnen Wissen und Erfahrung fehlen, das Gerät
richtig und sicher zu bedienen.
Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter
in Betrieb setzen!
Die Dunstabzugshaube darf NIEMALS als Abstellfläche
verwendet werden, sofern dies nicht ausdrücklich angegeben
wird.
Der Raum muss über eine hinreichende Belüftung verfügen,
wenn die Dunstabzugshaube mit anderen gas- oder
brennstoffbetriebenen Geräten gleichzeitig verwendet wird.
Bei gleichzeitigem Betrieb der Dunstabzugshaube im
Abluftbetrieb und Feuerstätten darf im Aufstellraum der
Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x 10-5
bar) sein.
Die angesaugte Luft darf nicht in Rohre geleitet werden, die
für die Ableitung der Abgase von gas- oder
brennstoffbetriebenen Geräten genutzt werden.
Es ist strengstens verboten, unter der Haube mit offener
Flamme zu kochen.
Eine offene Flamme beschädigt die Filter und kann Brände
verursachen, daher ist dies in jedem Fall zu vermeiden.
Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden,
dass das überhitzte Öl Feuer fängt.
Zugängliche Teile können beim Gebrauch mit Kochgeräten
heiss werden.
In Bezug auf technische und Sicherheitsmaßnahmen für die
Ableitung der Abluft sind die Vorschriften der zuständigen
örtlichen Behörden strengstens einzuhalten.
Die Haube muss regelmäßig innen und außen gereinigt
werden (MINDESTENS EINMAL IM MONAT, diesbezüglich
sind in jedem Fall die ausdrücklichen Angaben in der
Wartungsanleitung dieses Handbuchs zu beachten).
Eine Nichtbeachtung der Vorschriften zur Reinigung der
Haube sowie zur Auswechselung und Reinigung der Filter
führt zu Brandgefahr.
Um das Risiko eines Stromschlages zu vermeiden, darf die
Dunstabzugshaube ohne richtig eingesetzte Lampen nicht
betrieben
werden.
Es wird keinerlei Haftung übernommen für Fehler, Schäden
oder Brände des Gerätes, die durch Nichteinhaltung der in
diesem Handbuch aufgeführten Anweisungen verschuldet
wurden.
In Übereinstimmung mit den Anforderungen der Europäischen
Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte
(WEEE) ist vorliegendes Gerät mit einer Kennzeichnung
versehen.
Sie leisten einen positiven Beitrag für den Schutz der Umwelt
und die Gesundheit des Menschen, wenn Sie dieses Gerät
einer gesonderten Abfallsammlung zuführen. Im unsortierten
Siedlungsmüll könnte ein solches Gerät durch unsachgemäße
Entsorgung negative Konsequenzen nach sich ziehen.
Auf dem Produkt oder der beiliegenden
Produktdokumentation ist folgendes Symbol einer
durchgestrichenen Abfalltonne abgebildet. Es weist darauf
hin, dass eine Entsorgung im normalen Haushaltsabfall nicht
zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit
einer getrennten Sammlung für Elektro- und Elektronikgeräte.
Die Entsorgung muss gemäß den örtlichen Bestimmungen zur
Abfallbeseitigung erfolgen.
Bitte wenden Sie sich an die zuständigen Behörden Ihrer
Gemeindeverwaltung, an den lokalen Recyclinghof für
Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät
erworben haben, um weitere Informationen über Behandlung,
Verwertung und Wiederverwendung dieses Produkts zu
erhalten.
15
Betriebsart
Die Haube kann sowohl als Abluftgërat als auch als
Umluftgërat eingesetzt werden.
Abluftbetrieb
Die Luft wird mit Hilfe eines an den Abluftstutzen
anzubringenden Rohres ins Freie geleitet.
Das Abluftrohr wird hierbei nicht geliefert und soll separat
angekauft werden.
Das Abluftrohr muß denselben Durchmesser wie der
Abluftstutzen aufweisen.
Das Abluftrohr muß muß in waagrechter Lage leicht nach
oben geneigt sein (ca. 10%), damit die Luft ungehindert ins
Freie abgeleitet werden kann.
Note. Sollte die Dunstabzugshaube mit Aktiv-kohlefilter
versehen sein, so muß dieser entfernt werden.
Die Dunstabzugshaube an Abluftrohre und
Wandabluftauslass mit dem selben Durchmesser wie der
Luftausgang verbinden (Anschlussflansch).
Die Benutzung von Rohren und Wandabluftauslass mit
geringerem Durchmesser, verursacht eine Verringerung der
Abluftleistung und eine drastische Zunahme der
Geraeuschentwicklung.
Jegliche Verantwortung diesbezueglich wird daher abgelenkt
! Eine möglichst kurze Leitung verwenden.
! Eine Leitung mit einer möglichst geringen Anzahl von
Krümmungen verwenden (max. Winkel der Krümmung:
90°).
! Starke Änderungen des Leitungsdurchmessers sind zu
vermeiden.
! Die Innenfläche der Leitung muss so glatt wie möglich
sein.
! Das Material der Leitung muss von den Normen
zugelassen sein.
Umluftbetrieb
Es ist ein Aktiv-Kohlefilter zu benutzen, der bei Ihrem
Fachhändler erhältlich ist.
Der Aktiv-Kohlefilter reinigt die angesaugte Luft von
Fettpartikeln und Kochdünsten bevor diese durch das obere
Gitter in die Küche zurückströmt.
Modelle ohne Saugmotor funktionieren nur mit Abluftbetrieb
und müssen an eine externe Saugeinheit (nicht im
Lieferumfang enthalten) angeschlossen werden.
Die Anschlussanleitungen liegen der externe Saugeinheit bei.
Befestigung
Der Abstand zwischen der Abstellfläche auf dem Kochfeld und
der Unterseite der Dunstabzugshaube darf 50cm im Fall von
elektrischen Kochfeldern und 65cm im Fall von Gas- oder
kombinierten Herden nicht unterschreiten.
Wenn die Installationsanweisungen des Gaskochgeräts einen
größeren Abstand vorgeben, ist dieser zu berücksichtigen.
Elektrischer Anschluss
Die Netzspannung muss der Spannung entsprechen, die auf
dem Betriebsdatenschild im Innern der Haube angegeben ist.
Sofern die Haube einen Netzstecker hat, ist dieser an
zugänglicher Stelle an eine den geltenden Vorschriften
entsprechende Steckdose auch nach der Montage
anzuschließen. Bei einer Haube ohne Stecker (direkter
Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist
ein normgerechter zweipoliger Schalter auch nach der
Montage anzubringen, der unter Umständen der
Überspannung Kategorie III entsprechend den
Installationsregeln ein vollständiges Trennen vom Netz
garantiert.
Hinweis! Vor der Inbetriebnahme muss sichergestellt sein,
dass die Netzversorgung (Steckdose) ordnungsgemäß
montiert wurde.
Die Dunstabzugshaube ist mit einem Spezial-Netzkabel
ausgestattet; sollte das Kabel beschädigt werden, muss beim
Kundendienst Ersatz angefordert werden.
Montage
Diese Abzugshaube muss an der Decke montiert werden.
Aufgrund des schweren Gewichtes sind mindestens zwei
oder noch mehr Personen zur Beförderung und
Installation der Abzugshaube erforderlich.
16
Bevor Sie mit der Montage beginnen:
• Überprüfen Sie, dass das erstandene Produkt von der
Größe her dem Bereich entspricht, in dem es angebracht
werden soll.
• Entfernen Sie den/die Aktivkohlefilter (*), falls vorhanden
(siehe hierzu auch den entsprechenden Absatz
"Wartung"). Der/die Aktivkohlefilter wird/werden nur
wieder in die Dunstabzugshaube eingesetzt, wenn diese
im Umluftbetrieb verwendet werden soll.
• Vergewissern Sie sich, dass sich im Inneren der
Dunstabzugshaube (aus Transportgründen) kein im
Lieferumfang enthaltenes Material (zum Beispiel Tütchen
mit Schrauben (*), die Garantie (*), usw.) befindet; falls
vorhanden, entfernen Sie dieses und heben Sie sie auf.
• Falls möglich, entfernen Sie die Möbel unter und um die
Dunstabzugshaube herum, um besseren Zugriff auf die
hintere Wand/Decke zu haben, wo die Haube angebracht
wird. Sonst legen Sie bitte eine Schutzabdeckung auf die
Kochplatte, Arbeitsfläche, sowie die Möbel und Wände,
um sie vor Schäden oder Schmutz zu schützen. Wählen
Sie eine ebene Oberfläche, um die Einheit
zusammenzubauen. Decken Sie diese Oberfläche mit
einer Schutzfolie ab und legen Sie die
Dunstabzugshaube sowie alle im Lieferumfang
enthaltenen Teile darauf.
• Vergewissern Sie sich zudem, dass in der Nähe der
Fläche, an der die Dunstabzugshaube angebracht
werden soll (eine Fläche, die auch nach der Montage der
Dunstabzugshaube weiter zugänglich sein muss), eine
Steckdose vorhanden ist und es möglich ist, die
Dunstabzugshaube an eine Vorrichtung zum Ableiten der
Dämpfe ins Freie anzuschließen (nur Abluftbetrieb).
• Führen Sie alle notwendigen Arbeiten durch (z.B.: Einbau
einer Steckdose und/oder Anbringen eines Loches für
den Durchgang des Abluftrohres).
Die Abzugshaube ist mit Dübeln ausgestattet, die für die
meisten Wände/Decken geeignet sind. Trotzdem sollte ein
qualifizierter Techniker hinzugezogen werden, der
entscheidet, ob die Materialien für die jeweilige Wand/Decke
geeignet sind. Außerdem muß die Wand/Decke das Gewicht
der Abzugshaube tragen muss.
Betrieb
Bei starker Dampfentwicklung die höchste Betriebsstufe
einschalten. Es wird empfohlen, die Dunstabzugshaube schon
fünf Minuten vor Beginn des Kochvorganges einzuschalten
und sie nach dessen Beendigung noch ungefähr 15 Minuten
weiterlaufen zu lassen.
1 ON/OFF-Motor
Mit dieser Taste wird der Motor mit der 1.
Geschwindigkeitsstufe eingeschaltet.
Bei Betätigung dieser Taste bei laufendem Motor, wird
dieser AUSGESCHALTET.
2 Geschwindigkeitserhöhung
Bei Betätigung dieser Taste bei AUSGESCHALTETEM
Motor schaltet sich dieser in der 1. Geschwindigkeitsstufe
ein.
Bei Betätigung dieser Taste bei LAUFENDEM Motor wird
dieser von der 1. Geschwindigkeitsstufe zur Intensivstufe
umgeschaltet.
Jede Geschwindigkeitsstufe wird mit einer Led angezeigt.
Geschwindigkeitsstufe 1: 1
Geschwindigkeitsstufe 2: 2
Geschwindigkeitsstufe 3: 3
Intensivstufe: 4 (blinkend)
Die Intensivstufe ist zeitabhängig: nach 5’ schaltet sich
der Motor auf die 2. Geschwindigkeitsstufe zurück.
Um diese Funktion vor Zeitablauf zu deaktivieren,
betätigen Sie die Taste 2: der Motor wird auf die 1.
Geschwindigkeitsstufe zurückgeschaltet. Bei Betätigung
der Taste 1 schaltet sich die Haube aus.
3 ON/OFF Beleuchtung
4 Timer der Geschwindigkeitsstufen
5 Anzeige des Funktionszustandes
Timer der Geschwindigkeitsstufen
Mit der Taste 4 kann der Betrieb der Haube für eine
bestimmte Zeit eingestellt werden. Nach abgelaufener Zeit
schaltet sich die Haube automatisch aus.
Der Timer regelt die Geschwindigkeitsstufen wie folgt vor:
Geschwindigkeitsstufe 1 - 20 Minuten (1 Dauerlicht, Punkt
Blinklicht)
Geschwindigkeitsstufe 2 - 15 Minuten (2 Dauerlicht, Punkt
Blinklicht)
Geschwindigkeitsstufe 3 - 10 Minuten (3 Dauerlicht, Punkt
Blinklicht)
Intensivstufe - 5 Minuten (4 Dauerlicht, Punkt Blinklicht)
Bei Betrieb mit automatischer Zeitschaltuhr wird die Haube
mittels Taste 1 oder 4 ausgeschaltet; durch die Taste 2 stellt
die Haube die zuletzt ausgewählte Geschwindigkeitsstufe ein.
17
Fettfiltersättigungsanzeige
Die Fettfiltersättigung wird nach 80 Betriebsstunden durch
eine blinkende 1 auf dem Display angezeigt.
Diese Anzeige meldet, dass der Fettfilter gewaschen werden
muss.
Die Fettfiltersättigungsanzeige ist bei auf ON gestellter Haube
sichtbar.
Um die Fettfiltersättigungsanzeige zu löschen, Taste “1”
länger als 3” drücken, bis die Anzeige nicht mehr zu sehen ist.
Die Fettfiltersättigungsanzeige kann nur bei auf ON gestellter
Haube gelöscht werden.
Aktivkohlefiltersättigungsanzeige (nur bei Umluftversion)
Die Aktivkohlefiltersättigung wird nach 320 Betriebsstunden
durch eine blinkende 2 auf dem Display angezeigt.
Diese Anzeige meldet, dass der Filter ersetzt werden muss.
Die Anzeige ist bei auf ON gestellter Haube sichtbar.
Um die Anzeige zu löschen, Taste “1” länger als “3” drücken,
bis die Anzeige nicht mehr zu sehen ist.
Die Anzeige kann nur bei auf ON gestellter Haube gelöscht
werden.
Bei gleichzeitigem Erscheinen beider Sättigungsanzeigen
werden die Zahlen 1 und 2 abwechselnd blinken.
Die Anzeigen werden zurückgesetzt, indem die
obengenannten Prozedur zweimal durchgeführt wird.
Durch die erste wird die Fettfiltersättigungsanzeige
zurückgesetzt, durch die zweite wird die Aktivkohlefilter-
Sättigungsanzeige zurückgesetzt.
In der Standard-Betriebsart ist die Aktivkohlefilter-
Sättigungsanzeige nicht aktiv.
Bei Hauben in der Umluftversion ist die Aktivkohlefilter-
Sättigungsanzeige freizugeben.
Aktivierung der Aktivkohlefilter-Sättigungsanzeige:
Die Haube auf OFF stellen und Tasten “2” und “3” gleichzeitig
für 3” gedrückt halten.
Die Zahlen 1 und 2 werden für 2” abwechselnd blinken.
Deaktivierung der Aktivkohlefilter-Sättigungsanzeige:
Die Haube auf OFF stellen und Tasten “2” und “3” gleichzeitig
für 3” gedrückt halten.
Die Zahl 1 wird für 2” blinken.
Temperaturalarm
Die Haube ist mit einem Temperatursensor versehen, der den
Motor in der 3. Saugstärke schaltet, wenn die Temperatur im
Displaybereich zu hoch ist.
Der Alarmzustand wird auf dem Display durch die blinkende
"t" angezeigt.
Dieser Zustand bleibt, bis die Temperatur unter den Alarmwert
sinkt.
Diese Betriebsart kann durch das Betätigen der Taste “2”,
gelöscht werden.
Der Sensor stellt die Raumtemperatur im Displaybereich alle
30” fest.
Display-Anzeigen
Anzeige Zustand
Saugstärke 1
Saugstärke 2
Saugstärke 3
Saugstärke 4 (Intensivstufe)
Geschwindigkeitsstufe 1 - 20 Minuten
Geschwindigkeitsstufe 2 - 15 Minuten
Geschwindigkeitsstufe 3 - 10 Minuten
Intensivstufe - 5 Minuten
Fettfiltersättigung
Kohlefiltersättigung
Sättigung der Fett- und Aktivkohlefilter
Temperaturalarm
18
Wartung
Hinweis ! Vor jeder Reinigung und Pflege ist die
Dunstabzugshaube durch Ziehen des Netzsteckers oder
Ausschalten der Sicherung stromlos zu machen.
Reinigung
Die Dunstabzugshaube muss sowohl innen als auch außen
häufig gereinigt werden (etwa in denselben Intervallen, wie die
Wartung der Fettfilter). Zur Reinigung ein mit flüssigem
Neutralreiniger getränktes Tuch verwenden. Keine Produkte
verwenden, die Scheuermittel enthalten.
KEINEN ALKOHOL VERWENDEN!
Achtung: Nichtbeachtung dieser Anweisungen zur Reinigung
des Gerätes und zum Wechsel bzw. zur Reinigung der Filter
kann zum Brand führen. Diese Anweisungen sind unbedingt
zu beachten!
Der Hersteller übernimmt keine Haftung für irgendwelche
Schäden am Motor oder Brandschäden, die auf eine
unsachgemäße Wartung oder Nichteinhaltung der oben
angeführten Sicherheitsvorschriften zurückzuführen sind.
Fettfilter
Bild 26-31
Diese dienen dazu, die Fettpartikel, die beim Kochen frei
werden, zu binden.
Dieser muss einmal monatlich gewaschen werden (oder wenn
das Sättigungsanzeigesystem der Filter – sofern bei dem
jeweiligen Modell vorgesehen – dies anzeigt). Das kann mit
einem milden Waschmittel von Hand, oder in der
Spülmaschine bei niedriger Temperatur und einem
Kurzspülgang erfolgen. Der Metallfettfilter kann bei der
Reinigung in der Spülmaschine verfärben, was seine
Filtermerkmale jedoch in keiner Weise beeinträchtigt.
Zwecks Demontage der Fettfilter den Aushakgriff ziehen.
Aktivkohlefilter (nur bei der Umluftversion)
Bild 28
Dieser Filter bindet die unangenehmen Gerüche, die beim
Kochen entstehen.
Es sind zwei Versionen Aktivkohlefilter erhältlich:
• waschbar.
• NICHT waschbar.
Der waschbare Aktivkohlefilter
Der Aktivkohlefilter wird alle zwei Monate in warmem Wasser
und geeigneten Waschmitteln oder in der Spülmaschine bei
65°C gewaschen (in diesem Fall den ollständigen Spülzyklus
– ohne zusätzliches Geschirr im Inneren der
Geschirrspülmaschine - einschalten).
Das überschüssige Wasser entfernen, ohne dabei den Filter
zu beschädigen; danach das Vlies aus dem Plastikrahmen
entfernen und dieses bei 100° für 10 Minuten in den Ofen
legen, um es vollständig zu trocknen. Das Vlies muss alle 3
Jahre ausgewechselt werden und weiterhin jedes Mal dann,
wenn es beschädigt ist.
Der NICHT waschbare Aktivkohlefilter
Je nach der Benetzungsdauer des Herdes und der Häufigkeit
der Reinigung des Fettfilters tritt nach einer mehr oder
weniger langen Benutzungsdauer die Sättigung des
Aktivkohlefilters auf. Auf jeden Fall muß der Filtereinsatz
mindestens alle 4 Monate ausgewechselt werden.
Er kann NICHT gereinigt oder erneut aktiviert werden.
Montage
Den Aktivkohlefilter zuerst von hinten auf der metallischen
Feder der Saugkappe anhaengen, dann von vorne mit den
zwei Knoepfen.
Demontage
Den Aktivkohlefilter entnehmen, in dem man die Knoepfe die
an der Saugkappe fixiert sind auf 90° dreht.
Ersetzen der Lampen
Bild 32
Das Gerät vom Stromnetz nehmen.
Hinweis: Vor Berühren der Lampen sich vergewissern, dass
sie abgekühlt sind.
1. Die Lampenabdeckung mit Hilfe eines kleinen
Schlitzschraubenziehers oder ähnlichem entfernen.
2. Die defekte Lampe auswechseln.
Ausschließlich Halogenlampen zu m12V -20W max - G4
verwenden und darauf achten, diese nicht mit den Händen
zu berühren.
3. Die Lampenabdeckung wieder schließen
(Schnappverschluss).
Sollte die Beleuchtung nicht funktionieren, erst kontrollieren,
ob die Lampen einwandfrei eingesetzt sind, bevor man sich
an den Kundendienst wendet.
19
EN - Instruction on mounting and use
Closely follow the instructions set out in this manual. All
responsibility, for any eventual inconveniences, damages or
fires caused by not complying with the instructions in this
manual, is declined. The extractor hood has been designed
exclusively for domestic use.
The hood can look different to that illustrated in the
drawings in this booklet. The instructions for use,
maintenance and installation, however, remain the same.
! It is important to conserve this booklet for consultation at
any moment. In the case of sale, cession or move, make
sure it is together with the product.
! Read the instructions carefully: there is important
information about installation, use and safety.
! Do not carry out electrical or mechanical variations on the
product or on the discharge conduits.
Note: the elements marked with the symbol “(*)” are optional
accessories supplied only with some models or elements to
purchase, not supplied.
Caution
WARNING! Do not connect the appliance to the mains until
the installation is fully complete.
Before any cleaning or maintenance operation, disconnect
hood from the mains by removing the plug or disconnecting
the mains electrical supply.
Always wear work gloves for all installation and maintenance
operations.
The appliance is not intended for use by children or persons
with impaired physical, sensorial or mental faculties, or if
lacking in experience or knowledge, unless they are under
supervision or have been trained in the use of the appliance
by a person responsible for their safety.
This appliance is designed to be operated by adults, children
should be monitored to ensure that they do not play with the
appliance.
This appliance is designed to be operated by adults. Children
should not be allowed to tamper with the controls or play with
the appliance.
Never use the hood without effectively mounted grating!
The hood must NEVER be used as a support surface unless
specifically indicated.
The premises where the appliance is installed must be
sufficiently ventilated, when the kitchen hood is used together
with other gas combustion devices or other fuels.
The ducting system for this appliance must not be connected
to any existing ventilation system which is being used for any
other purpose such as discharging exhaust fumes from
appliances burning gas or other fuels.
The flaming of foods beneath the hood itself is severely
prohibited.
The use of exposed flames is detrimental to the filters and
may cause a fire risk, and must therefore be avoided in all
circumstances.
Any frying must be done with care in order to make sure that
the oil does not overheat and ignite.
Accessible parts of the hood may became hot when used with
cooking appliance.
With regards to the technical and safety measures to be
adopted for fume discharging it is important to closely follow
the regulations provided by the local authorities.
The hood must be regularly cleaned on both the inside and
outside (AT LEAST ONCE A MONTH).
This must be completed in accordance with the maintenance
instructions provided in this manual). Failure to follow the
instructions provided in this user guide regarding the cleaning
of the hood and filters will lead to the risk of fires.
Do not use or leave the hood without the lamp correctly
mounted due to the possible risk of electric shocks.
We will not accept any responsibility for any faults, damage or
fires caused to the appliance as a result of the non-
observance of the instructions included in this manual.
This appliance is marked according to the European directive
2002/96/EC on Waste Electrical and Electronic Equipment
(WEEE). By ensuring this product is disposed of correctly, you
will help prevent potential negative consequences for the
environment and human health, which could otherwise be
caused by inappropriate waste handling of this product.
The symbol on the product, or on the documents
accompanying the product, indicates that this appliance may
not be treated as household waste. Instead it should be taken
to the appropriate collection point for the recycling of electrical
and electronic equipment. Disposal must be carried out in
accordance with local environmental regulations for waste
disposal.
For further detailed information regarding the process,
collection and recycling of this product, please contact the
appropriate department of your local authorities or the local
department for household waste or the shop where you
purchased this product.
20
Use
The hood is designed to be used either for exhausting or filter
version.
Ducting version
In this case the fumes are conveyed outside of the building by
means of a special pipe connected with the connection ring
located on top of the hood.
Attention! The exhausting pipe is not supplied and must be
purchased apart.
Diameter of the exhausting pipe must be equal to that of the
connection ring.
In the horizontal runs the exhausting pipe must be slightly
slanted (about 10°) and directed upwards to vent the air easily
from the room to the outside.
Attention! If the hood is supplied with active charcoal filter,
then it must be removed.
Connect the hood and discharge holes on the walls with a
diameter equivalent to the air outlet (connection flange).
Using the tubes and discharge holes on walls with smaller
dimensions will cause a diminution of the suction performance
and a drastic increase in noise.
Any responsibility in the matter is therefore declined.
! Use a duct of the minimum indispensible length.
! Use a duct with as few elbows as possible (maximum
elbow angle: 90°).
! Avoid drastic changes in the duct cross-section.
! Use a duct with an as smooth as possible inside.
! The duct must be made of certified material.
Filter version
One active charcoal filter is needed for this and can be
obtained from your usual retailer.
The filter removes the grease and smells from the extracted
air before sending it back into the room through the upper
outlet grid.
The models with no suction motor only operate in ducting
mode, and must be connected to an external suction device
(not supplied).
The connecting instructions are supplied with the peripheral
suction unit.
Installation
The minimum distance between the supporting surface for the
cooking equipment on the hob and the lowest part of the
range hood must be not less than 50cm from electric cookers
and 65cm from gas or mixed cookers.
If the instructions for installation for the gas hob specify a
greater distance, this must be adhered to.
Electrical connection
The mains power supply must correspond to the rating
indicated on the plate situated inside the hood. If provided with
a plug connect the hood to a socket in compliance with current
regulations and positioned in an accessible area, after
installation. If it not fitted with a plug (direct mains connection)
or if the plug is not located in an accessible area, after
installation, apply a double pole switch in accordance with
standards which assures the complete disconnection of the
mains under conditions relating to over-current category III, in
accordance with installation instructions.
Warning! Before re-connecting the hood circuit to the mains
supply and checking the efficient function, always check that
the mains cable is correctly assembled.
The hood is provided with a special power cable ; if the cable
is damaged, request a new one from Technical Service.
Mounting
This type of cooker hood must be fixed to the ceiling.
Very heavy product; hood handling and installation must
be carried out by at least two persons.
21
Before beginning installation:
• Check that the product purchased is of a suitable size for
the chosen installation area.
• Remove the charcoal (*) filter/s if supplied (see also
relative paragraph). This/these is/are to be mounted only
if you want lo use the hood in the filtering version.
• Check (for transport reasons) that there is no other
supplied material inside the hood (e.g. packets with
screws (*), guarantees (*), etc.), eventually removing
them and keeping them.
• If possible, disconnect and move freestanding or slide-in
range from cabinet opening to provide easier access to
rear wall/ceiling. Otherwise put a thick, protective
covering over countertop, cooktop or range to protect
from damage and debris. Select a flat surface for
assembling the unit. Cover that surface with a protective
covering and place all canopy hood parts and hardware
in it.
• In addition check whether near the installation area of the
hood (in the area accessible also with the hood mounted)
an electric socket is available and it is possible to
connect a fumes discharge device to the outside (only
suction version).
• Carry out all the masonry work necessary (e.g.
installation of an electric socket and/or a hole for the
passage of the discharge tube).
Expansion wall plugs are provided to secure the hood to most
types of walls/ceilings. However, a qualified technician must
verify suitability of the materials in accordance with the type of
wall/ceiling. The wall/ceiling must be strong enough to take
the weight of the hood. Do not tile, grout or silicone this
appliance to the wall. Surface mounting only.
Additional Installation Specifications:
Use only the fixing screws supplied with the product for
installation.
Use the correct length screws which are identified in the
Installation Guide
WARNING! Failure to install the screws or fixing device in
accordance with these instructions may result in electrical
hazards.
Operation
Use the high suction speed in cases of concentrated kitchen
vapours. It is recommended that the cooker hood suction is
switched on for 5 minutes prior to cooking and to leave in
operation during cooking and for another 15 minutes
approximately after terminating cooking.
1 ON/OFF motor
Pressing the button, the hood turns on at speed 1.
Pressing the button during functioning, the hood turns
OFF.
2 Speed Increase
Pressing the button the hood passes from the OFF state
to speed 1.
Pressing the button (hood in ON state) the motor speed
is increased from speed 1 to intensive.
To each speed corresponds the ignition of the respective
led.
Speed 1: 1
Speed 2: 2
Speed 3: 3
Intensive Speed: 4 (flashing)
The intensive speed is timed. The standard timing is 5’,
at the end of which the hood positions itself to speed 2.
To deactivate the function before the time expires press
key 2, the hood positions itself to speed 1, pressing key 1
the hood will turn off.
3 ON/OFF lights
4 Speed timing
5 Function state indicator
Speed Timing
The timing of the speed is enabled by pressing key 4, once
the timing expires the hood turns off.
The timing is subdivided as follows:
Speed 1 - 20 minutes (1 fixed, flashing point)
Speed 2 - 15 minutes (2 fixed, flashing point)
Speed 3 - 10 minutes (3 fixed, flashing point)
Intensive Speed - 5 minutes (4 fixed, flashing point)
During time-running, if key 1 or 4 is pressed, the hood turns
off; if key 2 is pressed, the hood stops time-running and sets
to the selected speed.
22
Grease filter signalling
The grease filter is signalled by the display with number 1
flashing after 80 hours of use.
This means that the grease filter needs to be washed.
The signalling is visible with the hood in ON state.
To eliminate the grease filter signalling, press key “1” for
more than 3”, until it turns off.
The signalling can be eliminated with the hood in ON state.
Carbon filter signalling (only for filtering version)
The carbon filter is signalled by the display with number 2
flashing after 320 hours of use.
This means that the grease filter installed must be replaced.
The signalling is visible with the hood in ON state.
To eliminate the carbon filter signalling, press key “1” for
more than 3”, until it turns off.
The signalling can be eliminated with the hood in ON state.
In case both filters are signalled at the same time, numbers 1
and 2 flash on the display alternately.
The signalling can be reset by carrying out the above-
described procedure twice.
First it resets the grease filter signalling, then the carbon filter
signalling.
In the standard mode the carbon filter signalling is not active.
In case the filtering version hood is used, it is necessary to
enable the carbon filter signalling.
Activation of carbon filter signalling:
Set the hood to OFF and keep keys “2” and “3” pressed
contemporaneously for 3”.
Numbers 1 and 2 flash alternately for 2”.
Deactivation of carbon filter signalling:
Set the hood to OFF and keep keys “2” and “3” pressed
contemporaneously for 3”.
Number 1 flashes for 2”.
Temperature Alarm
The hood is equipped with a temperature sensor which
activates the motor at speed 3 in case the temperature in the
display zone is too high.
The alarm condition is indicated by the display with the letter
"t" flashing.
This condition remains as such until the temperature falls
below the alarm threshold.
This mode can be quit by pressing key “2”.
Every 30” the sensor checks the ambient temperature of the
display zone.
Display Symbols
Symbol State
Speed 1
Speed 2
Speed 3
Speed 4 (intense)
Speed 1 - 20 minutes
Speed 2 - 15 minutes
Speed 3 - 10 minutes
Intensive Speed - 5 minutes
Grease filter maintenance
Carbon filter maintenance
Grease filter and carbon filter
maintenance
Temperature Alarm
23
Maintenance
ATTENTION! Before performing any maintenance operation,
isolate the hood from the electrical supply by switching off at
the connector and removing the connector fuse.
Or if the appliance has been connected through a plug and
socket, then the plug must be removed from the socket.
Cleaning
The cooker hood should be cleaned regularly (at least with the
same frequency with which you carry out maintenance of the
fat filters) internally and externally. Clean using the cloth
dampened with neutral liquid detergent. Do not use abrasive
products. DO NOT USE ALCOHOL!
WARNING: Failure to carry out the basic cleaning
recommendations of the cooker hood and replacement of the
filters may cause fire risks.
Therefore, we recommend observing these instructions.
The manufacturer declines all responsibility for any damage to
the motor or any fire damage linked to inappropriate
maintenance or failure to observe the above safety
recommendations.
Grease filter
Fig. 26-31
Traps cooking grease particles.
This must be cleaned once a month (or when the filter
saturation indication system – if envisaged on the model in
possession – indicates this necessity) using non aggressive
detergents, either by hand or in the dishwasher, which must
be set to a low temperature and a short cycle.
When washed in a dishwasher, the grease filter may discolour
slightly, but this does not affect its filtering capacity.
To remove the grease filter, pull the spring release handle.
Charcoal filter (filter version only)
Fig. 28
It absorbs unpleasant odours caused by cooking.
The activated charcoal filter can be one of these types:
• Washable activated charcoal filter.
• NON-washable activated charcoal filter.
Washable activated charcoal filter
The charcoal filter can be washed once every two months
using hot water and a suitable detergent, or in a dishwasher at
65°C (if the dishwasher is used, select the full cycle function
and leave dishes out).
Eliminate excess water without damaging the filter, then
remove the mattress located inside the plastic frame and put it
in the oven for 10 minutes at 100° C to dry completely.
Replace the mattress every 3 years and when the cloth is
damaged.
NON-washable activated charcoal filter
The saturation of the charcoal filter occurs after more or less
prolonged use, depending on the type of cooking and the
regularity of cleaning of the grease filter.
In any case it is necessary to replace the cartridge at least
every four mounths.
The charcoal filter may NOT be washed or regenerated.
Assembly
Hook the charcoal filter at the back on the metal tongue of the
hood first, then on the front with the two knobs.
Disassembly
Remove the charcoal filter by turning the knobs fixing it to the
hood by 90°.
Replacing lamps
Fig. 32
Disconnect the hood from the electricity.
Warning! Prior to touching the light bulbs ensure they are
cooled down.
1. Using a flat head screwdriver or equivalent tool, carefully
pry loose the light cover.
2. Remove the damaged light and replace with a new 12
Volt, 20 Watt (Maximum) halogen light made for a G-4
base SUITABLE FOR USE IN OPEN LUMINAIRES.
Follow package directions and do not touch new light
with bare hands.
3. Reinstall the light cover. (it will snap shut).
If the lights do not work, make sure that the lamps are fitted
properly into their housings before you call for technical
assistance.
24
FR - Prescriptions de montage et mode d’emploi
Suivre impérativement les instructions de cette notice. Le
constructeur décline toute responsabilité pour tous les
inconvénients, dommages ou incendies provoqués à l’appareil
et dûs à la non observation des instructions de la présente
notice. La hotte a été conçue exclusivement pour l’usage
domestique.
La hotte peut avoir des configurations esthétiques
différentes par rapport à ce qui est illustré dans les
dessins de ce manuel, cependant les instructions pour
l’utilisation, l’entretien et l’installation restent identiques.
! Il est important de conserver ce livret pour pouvoir le
consulter à tout moment. En cas de vente, de cession ou
de déménagement, s’assurer qu’il reste avec le produit.
! Lire attentivement les instructions: il y a d’importantes
informations sur l’installation, sur l’emploi et sur la
sécurité.
! Ne pas effectuer des modifications électriques ou
mécaniques sur le produit ou sur les conduit
d’évacuation.
Note: les pièces indiquées avec le symbole “(*)” sont des
accessoires optionnels qui sont fournies uniquement avec
certains modèles ou des pièces non fournies qui doivent être
achetées.
Attention
Attention! Ne pas raccorder l’appareil au circuit électrique
avant que le montage ne soit complètement terminé.
Avant toute opération de nettoyage ou d’entretien, débrancher
la hotte du circuit électrique en retirant la prise ou en coupant
l’interrupteur général de l’habitation.
Munissez-vous de gants de travail avant d’effectuer toute
opération d’installation et d’entretien.
L’appareil n’est pas destiné à une utilisation par des enfants
ou des personnes à capacités physiques, sensorielles ou
mentales réduites et sans expérience et connaissance à
moins qu’ils ne soient sous la supervision ou formés sur
l’utilisation de l’appareil par une personne responsable de leur
sécurité.
Les enfants doivent être surveillés afin qu’ils ne jouent pas
avec l’appareil.
Ne jamais utiliser la hotte sans que la grille ne soit montée
correctement!
La hotte ne doit JAMAIS être utilisée comme plan pour
déposer quelque chose sauf si cela est expressément indiqué.
Quand la hotte est utilisée en même temps que d’autres
appareils à combustion de gaz ou d’autres combustibles, le
local doit disposer d’une ventilation suffisante.
L’air aspiré ne doit jamais être envoyé dans un conduit utilisé
pour l’évacuation des fumées produites par des appareils à
combustion de gaz ou d’autres combustibles.
Il est formellement interdit de faire flamber les aliments sous
la hotte.
L’utilisation de flammes libres peut entraîner des dégâts aux
filtres et peut donner lieu à des incendies, il faut donc les
éviter à tout prix.
La friture d’aliments doit être réalisée sous contrôle pour éviter
que l’huile surchauffée ne prenne feu.
Les pièces accessibles peuvent se réchauffer de façon
importante quand elles sont utilisées avec des appareils pour
la cuisson.
En ce qui concerne les mesures techniques et de sécurité à
adopter pour l’évacuation des fumées, s’en tenir strictement à
ce qui est prévu dans les règlements des autorités locales
compétentes. La hotte doit être régulièrement nettoyée,
aussi bien à l’intérieur qu’à l’extérieur (AU MOINS UNE FOIS
PAR MOIS, respecter néanmoins les instructions relatives à
l’entretien fournies dans ce manuel).
La non observation de ces normes de nettoyage de la hotte et
du changement et nettoyage des filtres comporte des risques
d’incendie.
Ne pas utiliser ou laisser la hotte sans que les ampoules
soient correctement placées pour éviter tout risque de choc
électrique.
La société décline toute responsabilité pour d’éventuels
inconvénients, dégâts ou incendies provoqués par l’appareil et
dérivés de la non observation des instructions reprises dans
ce manuel.
Cet appareil porte le symbole du recyclage conformément à la
Directive Européenne 2002/96/CE concernant les Déchets
d’Équipements Électriques et Électroniques (DEEE ou
WEEE).
En procédant correctement à la mise au rebut de cet appareil,
vous contribuerez à empêcher toute conséquence nuisible
pour l’environnement et la santé de l’homme.
Le symbole présent sur l’appareil ou sur la
documentation qui l’accompagne indique que ce produit ne
peut en aucun cas être traité comme déchet ménager. Il doit
par conséquent être remis à un centre de collecte des déchets
chargé du recyclage des équipements électriques et
électroniques.
Pour la mise au rebut, respectez les normes relatives à
l’élimination des déchets en vigueur dans le pays
d’installation.
Pour obtenir de plus amples détails au sujet du traitement, de
la récupération et du recyclage de cet appareil, veuillez vous
adresser au bureau compétent de votre commune, à la
société de collecte des déchets ou directement à votre
revendeur.
25
Utilisation
La hotte est réalisée de façon qu’elle puisse être utilisée en
version aspirante à évacuation extérieure, ou filtrante à
recyclage intérieur.
Version évacuation extérieure
Les vapeurs sont évacuées vers l'extérieur à travers un
conduit d'évacuation fixé à la bride de raccord qui se trouve
au-dessus de la hotte.
Attention!
Le tuyau d’évacuation n’est pas fourni et doit être acheté à
part.
Le diamètre du tuyau d'évacuation doit être égal à celui de la
bride de raccord.
Sur la partie horizontale, le tuyau doit avoir une légère
inclinaison vers le haut (10° env.) de façon à convoyer plus
facilement l’air vers l’extérieur.
Si la hotte est équipée d'un filtre à charbon, ce dernier doit
être enlevé.
Relier la hotte aux tubes et trous d’évacuation de la paroi d’un
diamètre équivalent à la sortie de l’air (collier de raccord).
L’utilisation de tubes et des trous d'évacuation à paroi avec un
diamètre inférieur entraînera une diminution des
performances d’aspiration et une nette augmentation du bruit.
Nous déclinons toute responsabilité à cet égard.
! Utiliser un tuyau de la longueur strictement nécessaire.
! Les coudes du tuyau doivent être en nombre minime
(angle maxi du coude: 90°).
! Éviter les variations excessives de section du tuyau.
! Utiliser un tuyau le plus lisse possible sur sa partie
interne.
! Le matériau du tuyau doit être aux normes.
Version recyclage
Il convient d’utiliser un filtre à charbon actif, disponible auprès
de vôtre revendeur habituel.
L’air aspiré sera dégraissé et désodorisé avant d’être refoulé
dans la pièce à travers la grille supérieure.
Les modèles sans moteur d’aspiration fonctionnent
uniquement dans la version aspirante et ils doivent être
connectés à une unité périphérique d’aspiration (non fournie).
Les instructions de raccordement sont fournies avec l’unité
périphérique d’aspiration.
Installation
La distance minimum entre la superficie de support des
récipients sur le dispositif de cuisson et la partie la plus basse
de la hotte de cuisine ne doit pas être inférieure à 50cm dans
le cas de cuisinières électriques et de 65cm dans le cas de
cuisinières à gaz ou mixtes.
Si les instructions d’installation du dispositif de cuisson au gaz
spécifient une plus grande distance, il faut en tenir compte.
Branchement électrique
La tension électrique doit correspondre à la tension reportée
sur la plaque signalétique située à l’intérieur de la hotte. Si
une prise est présente, branchez la hotte dans une prise
murale conforme aux normes en vigueur et placée dans une
zone accessible également après l’installation. Si aucune
prise n’est présente (raccordement direct au circuit
électrique), ou si la prise ne se trouve pas dans une zone
accessible également après l’installation, appliquez un
disjoncteur normalisé pour assurer de débrancher
complètement la hotte du circuit électrique en conditions de
catégorie surtension III, conformément aux règlementations
de montage.
Attention! Avant de rebrancher le circuit de la hotte à
l’alimentation électrique et d’en vérifier le fonctionnement
correct, contrôlez toujours que le câble d’alimentation soit
monté correctement.
La hotte est pourvue d'un câble d'alimentation spécial; en cas
de détérioration du câble, en demander un neuf au service
d'assistance technique.
Montage
Ce type de hotte doit être fixée au plafond.
Appareil excessivement lourd ; la manutention et
l’installation de la hotte doivent être effectuées par deux
personnes ou plus.
26
Avant de commencer l’installation:
• Vérifier que le produit acheté soit de dimensions
adéquates pour la zone d’installation choisie.
• Enlevez le(s) filtre(s) au charbon actif (*) si ceux-ci sont
fournis (voir également le paragraphe concerné). Celui-
ci(ceux-ci) est(sont) remonté(s) uniquement si l’on veut
utiliser la hotte en version recyclage.
• Vérifiez qu’à l’intérieur de la hotte il n’y est pas (pour des
raisons de transport) d’autre matériel fourni avec
l’équipement (par exemple: vis (*), garanties (*) etc.,
dans ce cas, enlevez-les et conservez-les.
• Protéger la cuisinière et la hotte contre d’éventuels débris
et dégâts en utilisant une toile de protection. Préférer une
surface plane pour l’assemblage. Couvrir cette surface
d’une protection et placer tous les éléments de la hotte et
de la cheminée dessus.
• Préparez le branchement électrique et veillez qu’à
proximité de la zone d’installation de la hotte (dans une
zone également accessible avec la hotte déjà montée), il
y ait une prise électrique et qu’il soit possible de se
raccorder à un dispositif d’évacuation de fumées vers
l’extérieur (uniquement Version Evacuation).
• Effectuer tous les travaux de maçonnerie nécessaires
(par exemple: installation d’une prise électrique et/ou trou
pour le passage des tubes d’évacuation).
La hotte est équipée de chevilles de fixation convenant à la
plupart des parois/plafonds. Il est cependant nécessaire de
s’adresser à un technicien qualifié afin de s’assurer que le
matériel est approprié au type de paroi/plafond. La
paroi/plafond doit être suffisamment solide pour supporter le
poids de la hotte.
Fonctionnement
Utiliser la puissance d’aspiration maximum en cas de
concentration très importante des vapeurs de cuisson. Nous
conseillons d’allumer la hotte 5 minutes avant de commencer
la cuisson et de la faire fonctionner encore pendant 15
minutes environ après avoir terminé la cuisson.
1 ON/OFF moteur
En appuyant sur cette touche, la hotte se met à la vitesse
1.
En appuyant sur cette touche durant le fonctionnement,
la hotte passe à l’état OFF.
2 Augmentation vitesse
En appuyant sur cette touche, la hotte passe de l’état
OFF à la vitesse 1.
En appuyant sur cette touche (hotte à l’état ON), on
augmente la vitesse du moteur de la vitesse 1 à celle
intensive.
A chaque vitesse correspond l’allumage du témoin
respectif.
Vitesse 1: 1
Vitesse 2: 2
Vitesse 3: 3
Vitesse intensive: 4 (clignotant)
La vitesse intensive est temporisée. La temporisation
standard est de 5’, à la fin de laquelle la hotte se place à
la vitesse 2.
Pour désactiver la fonction avant la fin de la durée,
appuyer sur la touche 2, la hotte se placera à la vitesse
1 ; en appuyant sur la touche 1, la hotte s’éteindra.
3 ON/OFF lumières
4 Temporisation vitesse
5 Indicateur état de fonctionnement
Temporisation vitesse
La temporisation des vitesses s’habilite en appuyant sur la
touche 4, la hotte s’éteint à la fin de la temporisation.
La temporisation est ainsi subdivisée:
Vitesse 1 - 20 minutes (1 fixe, point clignotant)
Vitesse 2 - 15 minutes (2 fixe, point clignotant)
Vitesse 3 - 10 minutes (3 fixe, point clignotant)
Vitesse intensive - 5 minutes (4 fixe, point clignotant)
Durant le fonctionnement temporisé, en appuyant sur la
touche 1 ou la touche 4, la hotte s’éteint, si l’on appuie sur la
touche 2, la hotte sort du fonctionnement temporisé et se
plaçe à la vitesse sélectionnée.
27
Signal filtre anti-graisse
Le signal filtre anti-graisse s’active après 80 heures
d’utilisation et est indiqué sur le display avec le numéro 1
clignotant.
Quand ce signal apparaît, le filtre anti-graisse installé doit être
lavé.
Le signal est visible avec la hotte en ON.
Pour éliminer le signal du filtre anti-graisse, appuyer sur la
touche “1” pendant plus de 3”, jusqu’à la coupure du signal.
L’élimination du signal est possible avec la hotte en ON.
Signal filtre charbon (uniquement pour version filtrante)
Le signal filtre char 0 heures d’utilisation bon s’active après 32
et est indiqué sur le display avec le numéro 2 clignotant.
Quand ce signal apparaît, le filtre au charbon installé doit être
remplacé.
Le signal est visible avec la hotte en ON.
Pour éliminer le signal du filtre au charbon, appuyer sur la
touche “1” pendant plus de 3”, jusqu’à la coupure du signal.
L’élimination du signal est possible avec la hotte en ON
Dans le cas de signal simultané des deux filtres, les numéros
1 et 2 clignoteront alternativement sur le display.
Le reset se fait en effectuant 2 fois la procédure décrite plus
haut.
La première fois, pour le reset du signal du filtre anti-graisse,
la deuxième pour le reset du filtre au charbon.
En modalité standard, le signal filtre au charbon n’est pas
actif.
Dans le cas où l’on utilise la hotte en version filtrante, il faut
habiliter le signal filtre au charbon.
Activation signal filtre au charbon:
Placer la hotte sur OFF et maintenir enfoncées en même
temps les touches “2” et “3” pendant 3”.
Les numéros 1 et 2 clignoteront alternativement pendant 2”.
Désactivation signal filtre au charbon:
Placer la hotte sur OFF et maintenir enfoncées en même
temps les touches “2” et “3” pendant 3”.
Le numéro 1 clignotera pendant 2”.
Alarme Température
La hotte est équipée d’un détecteur de température qui active
le moteur à la vitesse 3 au cas où la température dans la zone
display est trop élevée.
La condition d’alarme est indiquée par le display avec la lettre
"t" clignotante.
Cette condition perdure jusqu’à ce la température ne
descende sous le seuil d’alarme.
On peut sortir de cette modalité en appuyant sur la touche
“2”.
Toutes les 30”, le détecteur vérifie la température ambiante de
la zone display.
Affichages Display
Affichage Etat
Vitesse 1
Vitesse 2
Vitesse 3
Vitesse 4 (intensive)
Vitesse 1 - 20 minutes
Vitesse 2 - 15 minutes
Vitesse 3 - 10 minutes
Vitesse intensive - 5 minutes
Entretien filtre Anti-Graisse
Entretien filtre au Charbon
Entretien filtre Anti-Graisse et filtre au
Charbon
Alarme Température
28
Entretien
Attention! Avant toute opération de nettoyage ou
d’entretien, débrancher la hotte du circuit électrique en
enlevant la prise ou en coupant l’interrupteur général de
l’habitation.
Nettoyage
La hotte doit être régulièrement nettoyée à l’intérieur et à
l’extérieur (au moins à la même fréquence que pour l’entretien
des filtres à graisse). Pour le nettoyage, utiliser un chiffon
humidifié avec un détergent liquide neutre. Ne pas utiliser de
produit contenant des abrasifs.
NE PAS UTILISER D'ALCOOL!
ATTENTION: Il y a risque d’incendie si vous ne respectez pas
les instructions concernant le nettoyage de l’appareil et le
remplacement ou le nettoyage du filtre.
La responsabilité du constructeur ne peut en aucun cas être
engagée dans le cas d’un endommagement du moteur ou
d’incendie liés à un entretien négligé ou au non respect des
consignes de sécurité précédemment mentionnées.
Filtre anti-gras
Fig. 26-31
Il retient les particules de graisse issues de la cuisson.
Le filtre doit être nettoyé une fois par mois (ou lorsque le
système d’indication de saturation des filtres – si prévu sur le
modèle possédé – indique cette nécessité) avec des
détergents non agressifs, à la main ou dans le lave-vaisselle à
faibles températures et cycle rapide.
Le lavage du filtre anti-graisse métallique au lave-vaisselle
peut en provoquer la décoloration. Toutefois, les
caractéristiques de filtrage ne seront en aucun cas modifiées.
Pour démonter le filtre anti-graisse, tirer la poignée de
décrochement à ressort.
Filtre à charbon actif (uniquement pour version
recyclage)
Fig. 28
Retient les odeurs désagréables de cuisson.
Le filtre à charbon actif peut être un de ces types:
• Filtre à charbon actif lavable.
• Filtre à charbon actif NON lavable.
Filtre à charbon actif lavable
Le filtre à charbon peut être nettoyé tous les deux mois avec
de l’eau chaude et au moyen de détergents appropriés ou
dans le lave-vaisselle à 65°C (dans le cas de lavage dans le
lave-vaisselle suivre un cycle de lavage complet sans
vaisselle à l’intérieur).
Enlever l’eau qui excède en faisant attention de ne pas
abîmer le filtre, ensuite enlever le coussinet posé à l’intérieur
du châssis en plastique et le mettre dans le four pendant 10
minutes à 100°C pour le sécher définitivement. Remplacer le
coussinet tous les 3 ans et chaque fois que le filtre sera
abîmé.
Filtre à charbon actif NON lavable
La saturation du charbon actif se constate aprés un emploi
plus ou mois long, selon la fréquence d'utilisation et la
régularité du nettoyage du filtre à graisses. En tout cas, il est
nécessaire de changer le filtre aprés, au maximum, quatre
mois.
IL NE PEUT PAS être nettoyé ou régénéré.
Montage
Accrocher le filtre au charbon actif d’abord à l’arrière de la
languette métallique de la hotte, puis à l’avant avec les deux
pommeaux.
Démontage
Enlever le filtre au charbon actif en tournant de 90° les
pommeaux qui le fixent à la hotte.
Remplacement des lampes
Fig. 32
Débrancher l’appareil du réseau électrique
Attention! Avant de toucher les lampes, assurez-vous
qu’elles soient froides.
1. sortir la protection en utilisant un petit tournevis à lame
plate ou tout autre outil similaire.
2. Remplacer la lampe endommagée.
Utiliser uniquement des lampes halogènes 12V -20W max
- G4 (Adaptée à un système d’éclairage ouvert), en
ayant soin de ne pas les toucher avec les mains.
3. Refermer le plafonnier (fixation par encliquetage).
Dans l’éventualité où l’éclairage ne devait pas fonctionner,
vérifier si les lampes ont été introduites correctement dans
leur logement, avant de contacter le service après-vente.
29
NL - Montagevoorschriften en gebruiksaanwijzing
Zich strikt aan de aanwijzingen uit deze tekst houden.
Iedere aansprakelijkheid voor eventuele schade of brand aan
het apparaat veroorzaakt door het niet in acht nemen van de
aanwijzingen in deze handleiding weergegeven wordt
afgewezen. De wasemkap is uitsluitend ontworpen voor
huishoudelijk gebruik.
De wasemkap kan er anders uitzien dan aangegeven in de
tekeningen uit dit instructieboekje, echter blijven de
gebruiks-, onderhouds- en installatie aanwijzingen
dezelfde.
! Dit boekje moet voor latere raadpleging bewaard worden.
In geval van verkoop, overdracht of verplaatsing het
boekje altijd bij het toestel bewaren.
! Lees de werkingsinstructies aandachtig door: er worden
belangrijke aanwijzingen over de installatie, het gebruik
en de veiligheid verstrekt.
! Geen elektrische of mechanische aanpassingen op het
toestel of op de afvoerleidingen uitvoeren.
Opmerking: De details aangegeven met het teken “(*)” zijn
optionele toebehoren die alleen bij enkele modellen worden
geleverd of die niet meegeleverd worden en dus aangeschaft
moeten worden.
Waarschuwing
Attentie! Het apparaat niet aan het stroomnet aansluiten
voordat de installatie voltooid is.
Koppel, voor ieder onderhoud, eerst de wasemkap van het
elektriciteitsnet af door de stekker weg te trekken of door de
hoofdschakelaar van de woning uit te schakelen.
Draag bij alle installatie- en onderhoudswerkzaamheden
werkhandschoenen.
Dit apparaat mag niet worden gebruikt door kinderen of door
personen met beperkte sensorische of geestelijke capaciteiten
of met weinig ervaring en onvoldoende kennis, tenzij dit niet
geschiedt onder het toezicht of volgens de
gebruiksaanwijzingen van een persoon die verantwoordelijk is
voor hun veiligheid.
De kinderen moeten altijd gecontroleerd worden zodat zij niet
met het apparaat spelen.
De wasemkap nooit gebruiken als het rooster niet goed
gemonteerd is!
De wasemkap NOOIT als steunvlak gebruiken tenzij dit niet
uitdrukkelijk is aangegeven.
Altijd voor een goede ventilatie van de ruimte zorgen als de
wasemkap tegelijkertijd wordt gebruikt met andere apparaten
die gas en andere brandstoffen toepassen.
De gezogen lucht mag niet afgevoerd worden in een leiding
die gebruikt wordt voor de afvoer van rook van apparaten die
gas of andere brandstoffen toepassen.
Het is streng verboden met open vlammen onder de
wasemkap te koken.
Het gebruik van open vlammen is schadelijk voor de filters en
kan brand veroorzaken, daarom moet het absoluut vermeden
worden.
Het frituren moet geschieden onder voortdurend toezicht om
te voorkomen dat verhit vet in brand raakt.
De bereikbare onderdelen kunnen bijzonder warm worden als
deze tegelijkertijd met kookapparaten gebruikt worden.
Wat betreft technische- en veiligheidsmaatregelen voor de
rookafvoer zich strikt houden aan de regelingen voorzien door
de plaatselijke bevoegde autoriteiten.
De wasemkap moet regelmatig schoongemaakt worden,
zowel binnen als buiten (MINSTENS EENMAAL PER
MAAND, neem in ieder geval hetgeen in deze handleiding is
aangegeven in acht).
Het niet in acht nemen van de reinigingsnormen van de
wasemkap en van de vervanging en reiniging van de filters
kan brandgevaar veroorzaken.
Zorg altijd dat de lampjes in de kap aanwezig en goed
gemonteerd zijn om het gevaar voor elektrische schokken te
voorkomen.
Iedere aansprakelijkheid voor eventuele schade aan het
apparaat of brand veroorzaakt door het niet in acht nemen
van de aanwijzingen uit deze handleiding wordt afgewezen.
Dit apparaat is voorzien van het merkteken volgens de
Europese richtlijn 2002/96/EG inzake Afgedankte elektrische
en elektronische apparaten (AEEA).
Door ervoor te zorgen dat dit product op de juiste manier als
afval wordt verwerkt, helpt u mogelijk negatieve
consequenties voor het milieu en de menselijke gezondheid te
voorkomen die anders zouden kunnen worden veroorzaakt
door onjuiste verwerking van dit product als afval.
Het symbool op het product of op de bijbehorende
documentatie geeft aan dat dit product niet als huishoudelijk
afval mag worden behandeld. In plaats daarvan moet het
worden afgegeven bij een verzamelpunt voor recycling van
elektrische en elektronische apparaten. Afdanking moet
worden uitgevoerd in overeenstemming met de plaatselijke
milieuvoorschriften voor afvalverwerking. Voor nadere
informatie over de behandeling, terugwinning en recycling van
dit product wordt u verzocht contact op te nemen met het
stadskantoor in uw woonplaats, uw afvalophaaldienst of de
winkel waar u het product heeft aangeschaft.
30
Het gebruik
De kap is vervaardigd voor gebruik in de afzuigversie met
afvoer naar buiten, of de filtrerende versie, met luchtcirculatie.
Uitvoering als afzuigend apparaat
De aangezogen rook en damp worden naar buiten geleid via
een afvoerpijp die is aangesloten op de verbindingsring aan
de bovenkant van de wasemkap.
Attentie: De afvoerpijp wordt hierbij niet geleverd en moet
apart aangekocht worden.
De middellijn van de afvoerpijp moet even groot zijn als die
van de verbindingsring.
De horizontale stukken van de buis moeten enigszins omhoog
hellen (ongeveer 10°) om de lucht gemakkelijk naar buiten te
voeren.
Note. Als de wasemkap reeds is voorzien van koolstoffilter
dan moet u dit verwijderen.
Verbind de wasemkap aan wandafvoerpijpen en
afvoeropeningen met dezelfde diameter als de luchtuitgang
(verbindingsflens).Het gebruik van wandafvoerpijpen of
afvoeropeningen met een kleinere diameter zal leiden tot een
vermogensverlies en een sterke toename van het
bedrijfsgeluid.
Iedere aansprakelijkheid hiervoor wordt afgewezen.
! De lengte van het afvoerkanaal moet zo kort mogelijk
zijn.
! Gebruik zo min mogelijk bochten (maximaal toegestane
hoek: 90°).
! Vermijd grote verschillen in doorsnede.
! Gebruik een buis met een zo glad mogelijke binnenkant.
! Het gebruikte materiaal moet volgens norm zijn.
Filtrerende versie
Hiervoor is het voldoende een, bij uw leverancier verkrijgbare,
koolstoffilter te gebruiken.
De afgezogen lucht wordt ontvet en gefilterd voordat zij weer
teruggeblazen wordt in het vertrek via het bovenste rooster
De modellen zonder afzuigmotor werken alleen als apparaten
met afvoer van de lucht naar buiten, en moeten worden
verbonden met een perifere afzuigunit (niet meegeleverd).
De instructies voor de aansluiting worden met de perifere
afzuigunit geleverd.
Het installeren
De minimum afstand tussen het kookvlak van het fornuis en
het laagste deel van de afzuigkap mag niet onder de 50cm
liggen, in geval van een elektrisch fornuis en 65cm, in geval
van een gas- of gemengd fornuis.
Indien in de installatie-aanwijzing van het gaskooktoestel een
grotere afstand wordt aangegeven moet hiermee rekening
worden gehouden.
Elektrische aansluiting
De netspanning moet corresponderen met de spanning die
vermeld wordt op het etiket met eigenschappen, aan de
binnenkant van de wasemkap. Als de wasemkap een stekker
heeft, moet deze in een stopcontact worden gestoken dat
voldoet aan de geldende voorschriften op een, ook na de
installatie, goed bereikbare plaats. Heeft de kap geen stekker
(rechtstreekse verbinding met het net) of is deze, ook na de
installatie, niet goed te bereiken, dan moet er een tweepolige
schakelaar worden geplaatst die de volledige ontkoppeling
van het net garandeert in het geval van een overspanning van
klasse III, in overeenstemming met de installatie normen.
Attentie! Alvorens de wasemkap weer aan het voedingsnet
aan te sluiten controleer of deze goed functioneert, controleer
altijd of de voedingskabel goed gemonteerd is.
De afzuigkap is voorzien van een speciale voedingskabel; als
de kabel beschadigd is, vraag de technische dienst voor een
nieuwe kabel.
Montage
Dit type afzuigkap dient aan het plafond te worden bevestigd.
Aangezien dit apparaat zwaar is, dient het door minstens
twee of meer personen verplaatst en geïnstalleerd te
worden.
31
Voor de installatie:
• Controleer of het aangeschafte product, qua afmetingen,
geschikt is voor de gekozen installatie plaats.
• Verwijder het/de koolstoffilter/s (*) indien meegeleverd
(zie ook het betreffende hoofdstuk). Dit/deze moet/en
alleen gemonteerd worden als de afzuigkap als filterend
apparaat gebruikt wordt.
• Controleer of er, voor het vervoer, in de afzuigkap
voorwerpen zijn geplaatst (bijvoorbeeld zakjes met
schroeven (*), garantiebewijs (*) enz.), indien deze
voorwerpen aanwezig zijn haal ze eruit en bewaar ze
goed.
• Indien mogelijk, ontkoppel en verwijder de meubelen
onder en rond de installatie ruimte om de achterwand /
het plafond gemakkelijker te Indien niet bereiken.
mogelijk alle betreffende onderdelen afdekken om deze
te beschermen. Kies een vlak oppervlak plaats een
afscherming en zet hierop de wasemkap en de
meegeleverde onderdelen.
• Controleer tevens of er in de buurt van de installatie
ruimte (op een, ook met gemonteerde kap, goed
bereikbare plaats) een stopcontact aanwezig is en of er
de mogelijkheid bestaat voor de verbinding aan een
rookafvoer naar buiten (alleen voor het afzuigende
apparaat).
• Voer alle nodige werkzaamheden op de muur uit (bijv.:
een elektriciteitsstopcontact en/of een doorvoeropening
voor de afvoerpijp).
De wasemkap is voorzien van bevestigingspluggen die
geschikt zijn voor de meeste muurs/plafonds. Er moet echter
contact opgenomen worden met een gekwalificeerd technicus
om u ervan te vergewissen dat de materialen geschikt zijn
voor het type muur/plafond. Het muur/plafond moet stevig
genoeg zijn om het gewicht van de kap te houden.
Werking
In geval van een sterkere dampconcentratie een hogere
zuigkracht gebruiken.
We raden aan de afzuigkap 5 minuten voordat men begint te
koken aan te doen en deze nog voor ongeveer 15 minuten
nadat men beëindigt heeft aan te laten.
1 Motor ON/OFF
Door op de toets te drukken gaat de afzuigkap aan op
snelheid 1.
Door, tijdens de werking, op de toets te drukken gaat de
afzuigkap op OFF.
2 Snelheidstoename
Door op de toets te drukken schakelt de afzuigkap over
van de OFF stand naar snelheid 1.
Door op de toets te drukken (afzuigkap ON) neemt de
snelheid van de motor toe: van snelheid 1 naar de
intensieve snelheid.
Bij iedere snelheid gaat het betreffende controlelampje
aan.
Snelheid 1: 1
Snelheid 2: 2
Snelheid 3: 3
Intensieve snelheid: 4 (knipperend lampje)
Voor de intensieve zuigkracht is er een timer functie. De
standaard tijd is 5 minuten, na afloop ervan schakelt de
afzuigkap over naar snelheid 2.
Om de functie vóór de ingestelde tijd uit te schakelen
druk op toets 2, de afzuigkap gaat op stand 1, door op
toets 1 te drukken gaat de afzuigkap uit.
3 Lichten ON/OFF
4 Snelheid Timer
5 Signalering werkingsstatus
Snelheid Timer
De timer voor de snelheid wordt geactiveerd door op toets 4 te
drukken, na afloop van de ingestelde tijd gaat de afzuigkap
uit.
De tijdsinstelling is op de volgende wijze onderverdeeld:
Snelheid 1 - 20 minuten (1 continu aan, punt knipperend)
Snelheid 2 - 15 minuten (2 continu aan, punt knipperend)
Snelheid 3 - 10 minuten (3 continu aan, punt knipperend)
Intensieve snelheid - 5 minuten (4 continu aan, punt
knipperend)
Tijdens de werking met timer door op toets 1 of op toets 4 te
drukken gaat de afzuigkap uit, door op toets 2 te drukken
verlaat de kap de timer functie en keert terug naar de
geselecteerde snelheid.
32
Vetfilter signalering
De vetfilter signalering heeft na 80 werkuur plaats en wordt op
de display weergegeven met een knipperend nummer 1.
Als deze signalering verschijnt moet het geïnstalleerde
vetfilter gereinigd worden.
De signalering is zichtbaar met de kap op ON.
Om de signalering te verwijderen, druk, langer dan 3
seconden, op toets “1” totdat de signalering uitgaat.
De signalering wordt verwijderd met de kap op ON.
Koolstoffilter signalering (alleen voor filterend apparaat)
De koolstoffilter signalering heeft na 320 werkuur plaats en
wordt op de display weergegeven met een knipperend
nummer 2.
Als deze signalering verschijnt moet het geïnstalleerde
koolstoffilter vervangen worden.
De signalering is zichtbaar met de kap op ON.
Om de signalering te verwijderen, druk, langer dan 3
seconden, op toets “1” totdat de signalering uitgaat.
De signalering wordt verwijderd met de kap op ON.
In het geval van een gelijktijdige signalering van beide filters,
knipperen op de display, achterelkaar, nummer 1 en nummer
2.
De reset geschiedt door 2 maal de boven beschreven
procedure uit te voeren.
De eerste keer wordt de signalering van het vetfilter gereset,
de tweede keer die van het koolstoffilter.
In de standaard modus is de koolstoffilter signalering niet
actief.
Indien de afzuigkap als filterende apparaat wordt gebruikt
moet de koolstoffilter signalering geactiveerd worden.
Activering van de koolstoffilter signalering:
Zet de afzuigkap op OFF en houd tegelijkertijd, 3 seconden
lang , de toetsen "2" en "3" ingedrukt.
De nummers 1 en 2 knipperen 2 seconden lang achterelkaar.
Uitschakeling van de koolstoffilter signalering:
Zet de afzuigkap op OFF en houd tegelijkertijd, 3 seconden
lang, de toetsen " " en "2 3" ingedrukt.
Het nummer 1 knippert 2 seconden lang.
Temperatuur alarm
De kap is voorzien van een temperatuursensor die de motor
op snelheid 3 inschakelt als de omgevingstemperatuur, in de
buurt van de display, te hoog is.
De alarmtoestand wordt op de display weergegeven met een
knipperende "t".
Deze toestand blijft voortbestaan totdat de temperatuur onder
de alarmgrens daalt.
Om deze modus te verlaten druk op toets “2”.
Elke 30 seconden wordt door de sensor de
omgevingstemperatuur in de buurt van de display
gecontroleerd.
Display weergave
Weergave Status
Snelheid 1
Snelheid 2
Snelheid 3
Snelheid 4 (intensieve zuigkracht)
Snelheid 1 - 20 minuten
Snelheid 2 - 15 minuten
Snelheid 3 - 10 minuten
Intensieve snelheid - 5 minuten
Onderhoud Vetfilter
Onderhoud Koolstoffilter
Onderhoud Vetfilter en Koolstoffilter
Temperatuur alarm
33
Onderhoud
Attentie! Koppel, voor ieder onderhoud, eerst de
wasemkap van het elektriciteitsnet af door de stekker weg
te trekken of door de hoofdschakelaar van de woning uit
te schakelen.
Schoonmaak
De kap moet regelmatig schoon gemaakt worden, zowel
binnen als buiten (tenminste met dezelfde regelmaat waarmee
de vetfilters gereinigd worden). Gebruik voor het reinigen een
doek die u vochtig maakt met een beetje neutraal vloeibaar
reinigingsmiddel. Gebruik geen producten die schuurmiddelen
bevatten.
GEEN ALCOHOL GEBRUIKEN!
Attentie: Als u deze aanwijzingen m.b.t. reiniging van het
apparaat en vervanging resp. reiniging van de filters niet
opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist
opvolgen!
De fabrikant is niet aansprakelijk voor schade aan de motor of
schade t.g.v. brand die het gevolg zijn van ondeskundig
onderhoud of niet opvolgen van de bovengenoemde
veiligheidsvoorschriften.
Vetfilter
afb. 26-31
Houdt de vetdeeltjes vast.
Moet eenmaal per maand worden gereinigd (of als de
aanwijzer verzadigde filters – indien aanwezig op het model in
Uw bezit – deze noodzaak aangeeft) met neutrale
reinigingsmiddelen, met de hand of in de vaatwasmachine op
lage temperaturen en met een kort programma. Door hem in
de vaatwasmachine te wassen kan het metalen vetfilter
ontkleuren, maar dit is niet van invloed op de eigenschappen,
die beslist niet veranderen.
Om het vetfilter te demonteren trekt u aan de veerbelaste
ontgrendelingshandgreep.
Koolstoffilter (alleen voor filterend apparaat)
afb. 28
Houdt de lastige kookgeuren vast.
Het koolstoffilter kan van twee verschillende soorten zijn:
• Wasbaar koolstoffilter.
• NIET wasbaar koolstoffilter.
Wasbaar koolstoffilter
De koolstoffilter kan om de twee maanden gewassen worden
in warm water en met geschikte wasmiddelen of in de
vaatmachine op 65°C (in het geval van een reiniging in de
vaatmachine voer een volledige wascyclus uit en zonder
vaten).
Verwijder het overtollige water zonder de filter te beschadigen,
daarna het matje uit de plastic structuur verwijderen en om
deze goed te drogen doe het matje in de over voor 10 minuten
op 100°C. Vervang het matje om de 3 jaar en elke keer dat
het doek beschadigt is.
NIET wasbaar koolstoffilter
De verzadiging van de koolstoffilter vindt plaats na een min of
meer geprolongeerd gebruik en hangt af van het soort koken
en de regelmaat waarmee de vetfilter wordt gewassen. In
ieder geval moet de filter minstens om de 4 maanden
vervangen worden.
Het kan NIET gewassen of opnieuw gebruikt worden
Montage
Maak het koolstoffilter eerst aan de achterzijde op het metalen
lipje van de kap vast en vervolgens aan de voorzijde, met de
twee knoppen.
Demontage
Verwijder het koolstoffilter door de knoppen die hem aan de
kap bevestigen met 90° te draaien.
Vervanging lampjes
afb. 32
Sluit de stroom af.
Attentie! Alvorens de lampjes aan te raken controleer eerst of
ze koud zijn.
1. haal de bescherming weg door het op te lichten met een
kleine schroevendraaier of iets dergelijks.
2. Vervang het kapotte lampje.
Gebruik alleen halogeenlampjes van 12V -20W max - G4,
en zorg ervoor dat u hen niet met de blote hand aanraakt.
3. Sluit de lampenkap weer (klikt op zijn plaats).
Als de verlichting niet werkt, controleer dan of de lampjes
goed op hun plaats zitten alvorens de assistentiedienst te
bellen.
34
ES - Montaje y modo de empleo
Aténgase estrictamente a las instrucciones del presente
manual. Se declina cada responsabilidad por eventuales
inconvenientes, daños o incendios provocados al aparato
originados por la inobservancia de las instrucciones
colocadas en este manual. La campana ha sido concebida
exclusivamente para un uso doméstico.
La campana puede ser diferente con respecto a los
dibujos de este manual, aunque las instrucciones para su
uso, la manutención y la instalación son las mismas.
! Es importante guardar este manual para poder consultar
si fuera necesario.En el caso de venta,de inutilidad o de
mudanza, asegurarse que quede junto al producto.
! Leer atentamente las instrucciones:contiene importantes
informaciones sobre la instalación,el uso y la seguridad.
! No realizar variaciones electricas o mecanicas en el
producto o en el tubo de escape.
NOTA: Los particulares señalados con el símbolo “(*)” son
accesorios opcionales preevistos solos en algunos modelos o
no preevistos, que deben comprar aparte.
Advertencias
Atención!No conectar el aparato a la red eléctrica hasta que
la instalación fue completada.
Antes de cualquier operación de limpieza o mantenimento,
desenchufar la campana o el interruptor general de la casa.
Todas las operaciones de instalación y mantenimiento se
deben realizar utilizando guantes de trabajo.
El aparato no está destinado para el uso por parte de los
niños o personas con problemas fisicos o mentales y sin
experiencia y conocientos a menos que no sea bajo la
supervisión de profesionales ,o por una persona responsable
de su seguridad.
Los niños deben ser controlados para evitar que jueguen con
el aparato.
Nunca utilizar la campana sin la parrilla correctamente
montada!
La campana no debe ser nunca utilizada como plano de
apoyo solo si es expresamente indicado.
El ambiente debe poseer suficiente ventilación, cuando la
campana de cocina es utilizada conjuntamente con otros
aparatos a gas u otros combustibles.
El aire aspirado no debe ser mezclado en un conducto para
descarga de humo producidos por aparatos a gas u otros
combustibles.
Es prohibido cocinar alimentos con llama alta por debajo de la
campana.
El uso de las llamas libres puede provocar daños a los filtros y
dar lugar a incendios, por lo tanto evitar en cada caso.
Las frituras deben ser cocinadas bajo control para evitar que
el aceite recalentado prenda fuego.
Las partes accessibles pueden calentarse cuando se usan
junto a aparatos para la cocción.
En cuanto a las medidas técnicas y de seguridad adoptar
para la descarga de humo atenerse estrictamente a las reglas
de las autoridades locales.
La campana se debe limpiar siempre internamente y
externamente (COMO MINIMO UNA VEZ AL MES,
respetando las reglas indicadas en este manual)
No efectuar los consejos de limpieza de la campana y el
cambio de los filtros puede provocar incendios.
No utilice o deje la campana sin las lámparas correctamente
montadas, debido a riesgos de cortocircuito.
Se declina todo tipo de responsabilidades, daños o incendios
provocados por no leer atentamente las instrucciones
indicadas en este manual.
Este aparato lleva el marcado CE en conformidad con la
Directiva 2002/96/EC del Parlamento Europeo y del Consejo
sobre residuos de aparatos eléctricos y electrónicos (RAEE).
La correcta eliminación de este producto evita consecuencias
negativas para el medioambiente y la salud.
El símbolo en el producto o en los documentos que se
incluyen con el producto, indica que no se puede tratar como
residuo doméstico. Es necesario entregarlo en un punto de
recogida para reciclar aparatos eléctricos y electrónicos.
Deséchelo con arreglo a las normas medioambientales para
eliminación de residuos.
Para obtener información más detallada sobre el tratamiento,
recuperación y reciclaje de este producto, póngase en
contacto con el ayuntamiento, con el servicio de eliminación
de residuos urbanos o la tienda donde adquirió el producto.
35
Utilización
La campana està diseñada para ser utilizada tanto en la
forma de extracciòn como para la forma filtrante de interior.
Versión aspirante
El vapor viene evacuado hacia el externo a traves de un tubo
de escape introducido en el laro de sujeccion que se encuntra
arriba de la campana.
El diametro del tubo de escape debe ser igual al diametro del
aro de sujección.
En la parte horizontal, el tubo debe tener una ligera
inclinación hacia el alto
Conectar la campana en los tubos y en los orificios de escape
de pared con diámetro equivalente a la salida del aire (brida
de empalme).
El uso de tubos u orificios de escape de pared con diámetro
inferior, determinará una reducción de los rendimientos de la
aspiración y un drástico aumento del ruido.
Se declina cada responsabilidad.
! Utilice un conducto cuya longitud sea la mínima
indispensable.
! Utilice un conducto con el menor número posible de
curvas (ángulo máximo de la curva: 90°).
! Evite los cambios drásticos en la sección del conducto
! Utilice un conducto cuyo interior sea lo más liso posible.
! El material del conducto debe estar aprobado de
conformidad con las normativas.
Versión filtrante
Se debe utilizar un filtro de carbón activo, disponible del
vuestro proveedor.El aire aspirado viene reciclado antes de
expulsarlo en el ambiente a través de la parrilla superior.
Los modelos sin motor de aspiración solamente funcionan en
versión aspirante y tienen que conectarse a una unidad
periférica de aspiración (no suministrada).
Las instrucciones de conexión se proveen con la unidad
periférica de aspiración.
Instalación
La distancia mínima entre la superficie de cocción y la parte
más baja de la campana no debe ser inferior a 50cm en el
caso de cocinas electricas y de 65cm en el caso de cocinas a
gas o mixtas.
Si las instrucciones para la instalación del dispositivo para
cocinar con gas especifican una distancia mayor, hay que
tenerlo en consideración.
Conexión eléctrica
La tensión de red debe corresponder con tensión indicada en
la etiqueta colocada en el interior de la campana.Si es
suministrada con un enchufe, conectar la campana a un
enchufe conforme a las normas en vigor y colocarlo en una
zona accesible, aun después de la instalación. Si no es
suministrada con enchufe (conexión directa a la red) o clavija
y no es posible situarla en un lugar accesible, aun después de
la instalación, colocar un interruptor bipolar de acuerdo con
las normativas, para asegurarse la desconexión completa a la
red en el caso de la categoria de alta tensión III, conforme con
las reglas de instalación.
Atención! Antes de reconectar el circuito de la campana a la
red y de verificar el correcto funcionamiento, controlar
siempre que el cable de red fue montado correctamente.
La campana está provista de un cable de alimentación
especial; si el cable se daña, solicite uno nuevo al Servicio de
Asistencia Técnica.
Montaje
Este tipo de campana extractora debe ser fijada al techo.
Producto con peso excesivo; la campana extractora debe
ser transportada e instalada por dos o más personas.
36
Antes de comenzar con la instalación:
• Asegurarse que el producto adquirido, sea de las
dimensiones apropiadas para la zona de instalación
escogida.
• Quitar el/los filtro/s al carbón activo (*) si es provisto (ver
el párrafo relativo).
Este/tos va/van montado/s nuevamente si se desea
utilizar la campana en versión filtrante.
• Verificar que en el interior de la campana no hayan (por
motivos de transportes) materiales suministrados ( como
por ejemplo bolsas con tornillos (*), garantias (*) etc,),
eventualmente quitarlos y conservarlos.
• Si es posible desconectar o quitar los muebles debajo y
alrededor del área de instalación de la campana para
tener una mejor accesibilidad a la / pared al/techo, donde
será instalada la campana. De todas maneras, proteger
los muebles y todas las partes necesarias para la
instalación. Escoger una superficie plana y cubrirla con
una protección donde apoyar las piezas metálicas.
• Verificar además que en la zona cerca de la zona de
instalación de la campana (con la campana montada)
sea disponible un enchufe eléctrico y una descarga para
el humo hacia el exterior (solo para la versión aspirante).
• Ejecutar todos los trabajos de mampostería necesarios (
ej.: instalación de una toma de corriente y/o agujero para
el pasaje del tubo de descarga).
La campana está dotada con tacos de fijación adecuados a la
mayor parte de paredes/techos. De cualquier modo, conviene
consultar a un técnico calificado para tener la certeza de que
los materiales son adecuados a la pared / techo. La pared / el
techo debe ser lo suficientemente fuerte para sostener el
peso de la campana.
Funcionamiento
Usar la potencia de aspiraciòn mayor en caso de particular
concentraciòn de vapores de cocina. Aconcejamos de
encender la aspiraciòn 5 minutos antes de iniciar a cocinar y
dejarla en funciòn por otros 15 minutos aproximadamente.
1 ON/OFF motor
Pulsando el botòn la campana extractora se activa a la
velocidad 1.
Pulsando el botòn durante el funcionamiento de la
campana extractora pasa al estado OFF.
2 Aumento velocidad
Pulsando el botòn la campana extractora pasa del
estado OFF a la velocidad 1.
Pulsando el botòn ( campana extractora ON) se
aumenta la velocidad del motor de la velocidad 1 a la
intensiva.
A cada velocidad corresponde la activaciòn del led
correspondiente.
Velocidad 1: 1
Velocidad 2: 2
Velocidad 3: 3
Velocidad intensiva: 4 (relampagueante)
La velocidad intensiva es temporizada. La temporizaciòn
standard es de 5’, al final de la cual la campana
extractora se coloca a la velocidad 2.
Para desactivar la funciòn antes de que termine el
tiempo pulsar el botòn , la campana se colocarà a la 2
velocidad 1, pulsando el botòn 1 la campana se apagarà
.
3 ON/OFF luces
4 Temporizaciòn Velocidad
5 Indicador estado de funcionamiento
Temporizaciòn Velocidad
La temporizaciòn de las Velocidades se activa pulsando el
botón 4, a temporizaciòn terminada la campana extractora se
apaga
La temporizaciòn se divide asi:
Velocidad 1 - 20 minutos (1 fijo punto interminente)
Velocidad 2 - 15 minutos (2 fijo punto interminente)
Velocidad 3 - 10 minutos (3 fijo punto interminente)
Velocidad intensiva - 5 minutos (4 fijo punto interminente)
Durante el funcionamiento temporizado pulsando el botòn 1 o
el botòn 4 la campana extractora se apaga, si se pulsa el
botòn 2 la campana extractora sale del funcionamiento
temporizado colocandose en la velocidad escogida.
37
Indicaciòn filtros grasas
La indicaciòn filtro anti-grasas acontece despuès de 80 horas
de su uso y aparece en display con el numero 1
relampagueante.
Cuando aparece dicha indicaciòn los filtros anti-grasas
instalados tienen que ser lavados.
La indicaciòn es visibile con la campana en estado ON.
Para eliminar la indicaciòn del filtro anti-grasas, pulsar la tecla
“1” por màs de 3”, hasta que no se apague la indicaciòn.
La eliminaciòn de la indicaciòn es posible con la campana
extractora en estado ON.
La indicaciòn filtro carbòn (sòlo para versiòn filtrante)
La indicaciòn filtro carbòn pasa después de 320 horas de uso
y aparece en el display con el numero 2 que relampaguea.
Cuando aparece dicha indicaciòn el filtro carbon instalado
tiene que ser cambiado.
La indicaciòn es visibile con la campana en estado ON.
Para eliminar la indicaciòn del filtro carbon, pulsar la tecla “1”
por màs de 3”, hasta que no se apague la señal.
La eliminaciòn de la indicaciòn es posible con la campana en
estado ON.
En el caso de indicaciòn contemporanea de ambos filtros, en
ell display relampaguean los numeros 1 y 2 alternativamente.
El reset acontece efectuando 2 veces el mismo procedimiento
descrito aqui arriba.
La primera vez resetea la indicaciòn del filtro anti-grasas , la
segunda resetea la indicaciòn del filtro carbòn.
En la modalidad estandar la indicaiòn filtro carbones no està
activa.
Si se utiliza la campana en versiòn filtrante es necesario
activar la indicaciòn filtro carbones.
Activaciòn indicaciòn filtro carbòn:
Colocar la campana en OFF y pulsar contemporaneamente
las teclas “2” y “3” por 3”.
los numeros 1 y 2 relampeguearàn alternativamente por 2”.
Desactivaciòn indicaciòn filtro carbones:
Colocar la campana en OFF y pulsar contemporaneamente
las teclas“2” y “3” por 3”.
El numero 1 relampaguearà por 2”.
Alarma Temperatura
La campana està equipada con un sensor de temperatura que
activa el motor a la velocidad 3 en el caso en que la
temperatura en la zonadisplay sea demasiado elevada.
La condiciòn de alarma es indicada por el display con la letra
"t" relampagueante.
Esta condiciòn permanece hasta que la temperatura no vaya
màs abajo del nivel de la alarma.
Se puede salir de esta modalidad si se pulsa el botòn “2”.
Cada 30” el sensor controla la temperatura ambiente de la
zona display.
Visualizaciones Display
Visualizciòn Estado
Velocidad 1
Velocidad 2
Velocidad 3
Velocidad m4 (intensiva)
Velocidad 1 - 20 minutos
Velocidad 2 - 15 minutos
Velocidad 3 - 10 minutos
Velocidad intensiva - 5 minutos
Mantenimiento filtro Grasas
Mantenimiento filtro Carbòn
Mantenimiento filtro Grasas y filtro
Carbòn
Alarma Temperatura
38
Mantenimiento
¡Atención! Antes de cualquier operación de limpieza o
mantenimiento, retire la campana de la red eléctrica
desconectando el enchufe o desconectando el
interruptor general de la casa.
Limpieza
La campana debe ser limpiada con frecuencia tanto
externamente como internamente (con la misma frecuencia
con la que se realiza el mantenimiento de los filtros de grasa).
Para la limpieza, utilice un paño impregnado de detergente
líquido neutro. No utilice productos que contengan abrasivos.
¡NO UTILICE ALCOHOL!
ATENCION: De no observarse las instrucciones dadas para
limpiar el aparato y sustituir el filtro, puede producirse un
incendio. El fabricante recomienda leerlas y respetarlas
atentamente.
El fabricante no se hace responsable por los daños al motor o
los incendios provocados en el aparato debido a
intervenciones de mantenimiento incorrectas o al
incumplimiento de las normas de seguridad proporcionadas.
Filtro antigrasa
Fig. 26-31
Retiene las partículas de grasa producidas cuando se
cocina.
Debe limpiarse una vez al mes (o cuando el sistema de
indicación de saturación de los filtros - si está previsto en el
modelo que se posee - indica esta necesidad) con
detergentes no agresivos, manualmente o bien en lavavajillas
a bajas temperaturas y con ciclo breve.
Con el lavado en el lavavajilla el filtro antigrasa metálico
puede desteñirse pero sus características de filtrado no
cambian absolutamente.
Para desmontar el filtro antigrasa, tirar de la manija de
desenganche de muelle.
Filtro al carbón activo (solamente para la versión
filtrante)
Fig. 28
Retiene los olores desagradables producidos por el
cocinado de alimentos.
El filtro al carbón activo puede ser uno de estos tipos:
• Filtro al carbón activo lavable.
• Filtro a carbones activos NO lavables.
Filtro al carbón activo lavable
El filtro al carbón puede lavarse cada dos meses con agua
caliente y detergentes adecuados o en lavavajillas a 65°C (
en caso de lavado con lavavajillas, realice el ciclo de lavado
completo sin platos en el interior.). Quite el agua que haya
quedado en el filtro sin estropearlo, después quite el
almohadillado situado en el interior del armazón de plástico y
póngalo en el horno a 100°C durante diez minutos para
secarlo completamente. Cambie el almohadillado cada 3 años
y cada vez que el paño se estropee.
Filtro al carbón activo NO lavable
La saturaciòn del carbòn activado ocurre despuès da mas o
menos tiempo de uso prolongado, dependiendo del tipo de
cocina y de la regularidad de limpieza del filtro de grasa. En
cualquier caso es necesario sustituir el cartucho al menos
cada 4 meses.
NO puede lavarse o reciclarse.
Montaje
Enganchar el filtro de carbón activo primero, posteriormente
sobre la pestaña metálica de la campana, y después en la
parte anterior con las dos perillas.
Desmontaje
Quitar el filtro de carbón activo girando 90° grados las perillas
que lo fijan a la campana.
Sustitución de la lámpara
Fig. 32
Desconecte el aparato de la red elèctrica.
Atención! Antes de tocar las lámparas asegúrese de que
esten frías.
1. Extraer la protección haciendo palanca con un pequeño
destornillador de boca plana o una herramienta similar.
2. Sustituir la lámpara dañada.
Utilizar sólo lámparas halógenas de 12V -20W max - G4
(Adecuada para su uso en luminaria abierta) prestando
atención en no tocarlas con las manos.
3. Cerrar el plafón (fijación a presión).
Si la iluminación no funciona, antes de llamar al servicio de
asistencia técnica, controlar que las lámparas estén bien
montadas en su sede.
39
RU - Инструкция по монтажу у эксплуатации
Производитель снимает с себя всякую ответственность за
неполадки, ущерб или пожар, которые возникли при
использовании прибора вследствие несоблюдения
инструкций, приведенных в данном руководстве. Вытяжка
предназначена исключительно для домашнего
использования.
Вытяжка может иметь дизайн, отличающийся вытяжки от
показанной на не рисунках данного руководства тем,
менее, руководство по эксплуатации, техническое
обслуживание и установка остаются те же.
! Очень важно сохранить эту инструкцию, чтобы можно
было обратиться к ней в любой момент. Если изделие
продается, передается или переносится обеспечить,
чтобы инструкция всегда была с ним.
! Внимательно прочитать инструкции: в них находится
важная информация по установке, эксплуатации и
безопасности.
! Запрещается выполнять изменения в электрической или
механической части изделия или в трубах рассеивания.
Примечание: принадлежности, обозначенные знаком “(*)”
поставляются по спецзапросу только к некоторым моделям
или в случае необходимости в закупке деталей, которые не
были поставлены.
Внимание!
Внимание! Не подключайте прибор к электрической сети, пока
операции по полностью установке не завершены.
Прежде чем приступить к операциям по очистке или уходе
отсоедините выключив вытяжку вынув от сети, вилку или
общий выключатель электрической сети.
Для выполнения всех операций по установке и уходу
используйте рабочие перчатки.
Дети должны или взрослые не пользоваться вытяжкой, если
по своему физическому или психическому состоянию не в
состоянии этого делать, или если они не обладают знаниями
и и опытом необходимыми для правильного безопасного
управления прибором.
Не оставляйте детей без присмотра, чтобы они не играли с
прибором.
Не используйте вытяжку, если решетка неправильно
установлена!
Категорически запрещается использовать вытяжку в качестве
опорной плоскости , если это специально не оговорено.
Обеспечьте надлежащий воздухообмен помещения, когда Вы
используете вытяжку в кухне одновременно с другими
приборами на газу или на другом горючем.
Вытягиваемый воздух не должен выбрасываться наружу
через воздуховод, используемый для выброса дымов от
приборов с газовым сжиганием или с питанием другими
горючими.
Категорически запрещается готовить блюда “под пламенем”,
поскольку свободное пламя может повредить фильтры и
стать причиной пожара; поэтому, воздерживайтесь от этого в
любом случае.
Жаренье в большом количестве масла должно производиться
под постоянным контролем, имея в виду, что перегретое
масло может воспламеняться.
При использовании вместе с прочими аппаратами для варки,
открытые части прибора могут сильно нагреваться.
Что касается технических мер и условий по технике
безопасности при отводе дымов, то придерживайтесь строго
правил, предусмотренных регламентом местных
компетентных властей.
Производите периодическую очистку вытяжки как внутри, так
и снаружи (ПО КРАЙНЕЙ МЕРЕ МЕСЯЦ, РАЗ В с
соблюдением условий, которые специально предусмотрены в
инструкциях по обслуживанию данного прибора).
Несоблюдение инструкций по чистке вытяжки и по замене и
чистке фильтров может стать причиной пожара.
Не используйте и не оставляйте вытяжку без правильно
установленных лампочек в связи с возможным риском удара
электрическим током.
Мы снимаем с себя всякую ответственность за неполадки,
ущерб или сгорание прибора вследствие несоблюдения
инструкций, приведенных в данном руководстве.
Данное изделие промаркировано в соответствии с
Европейской директивой 2002/96/EC по утилизации
электрического и электронного оборудования (WEEE).
Обеспечив правильную утилизацию данного изделия, Вы
поможете потенциальные предотвратить негативные
последствия для окружающей среды и здоровья человека,
которые могли бы иметь место в противном случае.
Символ на самом изделии или сопроводительной
документации указывает, что при утилизации данного
изделия обычными с ним нельзя обращаться как с бытовыми
отходами. Вместо этого, его следует сдавать в
соответствующий пункт приемки электрического и
электронного оборудования для последующей утилизации.
Сдача производиться на слом должна в соответствии с
местными правилами по утилизации отходов.
За более подробной информацией о правилах обращения с
такими изделиями, их утилизации и переработки
обращайтесь в местные органы власти, в службу по
утилизации отходов или в магазин, в котором Вы приобрели
данное изделие.
41
Перед началом монтажа:
• Проверьте, чтобы размеры приобретенного Вами
изделия подходили к выбранному месту его монтажа.
• Снимите /угольный фильтр ы, если они имеются
(смотрите также соответствующий раздел). Фильр/ы
устанавливаются обратно, только если Вы хотите
использовать вытяжку в режиме рециркуляции.
• Проверьте, чтобы внутри вытяжки не оставалось
предметов, помещенных туда на время ее
транспортировки) (например, пакетиков с шурупами,
листков гарантии .и т д.), , если они имеются выньте их и
сохраните.
• По возможности отсоедините и отодвиньте кухонные
элементы, расположенные под вытяжкой и рядом с
зоной ее монтажа, для обеспечения более свободного
доступа к потолку/стенам, к которым будет крепиться
вытяжка. Если это невозможно, как можно тщательнее
предохраните мебель и прочие предметы на время
монтажа. Выберите ровную поверхность, покройте ее
защитным ней покрытием и разложите на вытяжку и
крепежные детали.
• Проверьте также, чтобы рядом с зоной монтажа вытяжки
(в зоне, доступной также после монтажа вытяжки)
имелась сетевая розетка и отверстие для дымохода,
отводящее дым на улицу (только в режиме отвода).
• Выполните все необходимые работы (например:
установка сетевой розетки /и или проделывание
отверстия для дымоходной трубы).
Вытяжка снабжена дюбелями для крепления ее в
большинстве стен/потолков. Однако, необходимо обратиться
к квалифицированному технику и убедиться в том, что
материалы пригодны для данного типа стены/ потолка.
Стена/потолок должны обладать достаточной прочностью с
учетом массы прибора.
Функционирование
Пользуйтесь интенсивным режимом работы вытяжки в случае
особо высокой концентрации кухонных испарений. Мы
рекомендуем включить вытяжку за 5 минут до начала
процесса приготовления пищи и оставить ее включенной в
течение приблизительно 15 минут по окончании процесса.
1 ON/OFF двигателя
Нажимая на кнопку, вытяжка запускается на скорость 1.
Нажимая на кнопку во время работы, вытяжка переходит
в выключенное состояние OFF.
2 Увеличение скорости
Нажимая на кнопку, вытяжка переходит с выключенного
состояния OFF на скорость 1.
Нажимая на кнопку (вытяжка включена ON) увеличиваем
скорость двигателя со скорости 1 на интенсивную
скорость.
Каждой скорости отвечает включение соответствующего
светодиода.
Скорость 1: 1
Скорость 2: 2
Скорость 3: 3
Интенсивная скорость: (4мигающий)
Интенсивную скорость можно запрограммировать по
времени. Стандартное программирование - 5’ , по
истечению этого времени вытяжка переключается на
скорость 2.
Чтобы отключить функцию, раньше
запрограммированного времени, нажмите кнопку 2,
вытяжка переключится на скорость 1, нажимая на кнопку
1, вытяжка выключится.
3 ON/OFF свет
4 Программирование скорости
5 Индикатор рабочего состояния
Программирование скорости
Программирование скорости включается, нажимая на кнопку
4. По истечении запрограммированного времени вытяжка
выключится.
Программирование распределено следующим образом:
Скорость 1 -20 минут (1 стационарный, мигающая точка)
Скорость 2 -15 минут (2 стационарный, мигающая точка)
Скорость 3 -10 минут (3 стационарный, мигающая точка)
Интенсивная скорость -5 минут (4 стационарный, мигающая
точка)
Во время запрограммированного функционирования,
нажимая кнопку 1 или кнопку 4 - вытяжка выключится, если
нажать кнопку 2 - вытяжка выйдет из запрограммированного
функционирования и вернется на выбранную скорость.
42
Сигнализация жирового фильтра
Сигнализация жирового фильтра включается после 80 часов
использования вытяжки и на дисплее начинает мигать цифра
1.
Когда появляется данная сигнализация жировой фильтр
необходимо помыть.
Сигнализацию видно когда вытяжка включена ON.
Для того чтобы убрать сигнализацию жирового фильтра,
нажмите на кнопку “1” и держите ее нажатой более 3” пока не
отключится сигнализация.
Отключение сигнализации выполняется на включенной
вытяжке ON.
Сигнализация угольного фильтра для (только
исполнения с рециркуляцией воздуха)
Сигнализация угольного фильтра включается после 320 часов
использования вытяжки и на дисплее начинает мигать цифра
2.
Когда появляется данная сигнализация угольный фильтр
необходимо заменить.
Сигнализацию видно, когда вытяжка включена ON.
Для того чтобы убрать сигнализацию угольного фильтра,
нажмите на кнопку “1” и держите ее нажатой более 3” пока не
отключится сигнализация.
Отключение сигнализации выполняется на включенной
вытяжке ON.
Если одновременно включается сигнализации обоих
фильтров, на дисплее начнут по очереди мигать цифры 1 и 2.
Чтобы сбросить сигнализацию, выполните 2 раза
вышеописанную процедуру.
За первый раз сбрасывается сигнализация жирового
фильтра, за второй раз сбрасывается сигнализация угольного
фильтра.
В стандартном режиме сигнализация угольного фильтра не
активирована.
Если используется вытяжка в исполнение с рециркуляцией
воздуха, необходимо активировать сигнализацию угольного
фильтра.
Активация сигнализации угольного фильтра:
Включить вытяжку OFF и держать 3”одновременно нажатыми
кнопки “2” и “3”.
Начнут по очереди мигать цифры 1 и 2 на
протяжении 2”.
Отключение сигнализации угольного фильтра:
Включить вытяжку OFF и держать 3”одновременно нажатыми
кнопки “2” и “3”.
Цифра 1 будет мигать на протяжении 2”.
Аварийный сигнал увеличение Температуры
Вытяжка оборудована датчиком температуры, который
включает двигатель на 3 скорости, если очень высокая
температура возле дисплея.
Аварийный сигнал отображается на дисплее в виде
мигающей буквы "t".
Аварийное состояния остается до тех пор, пока не упадет
температура ниже уровня включения аварийного сигнала.
Чтобы выйти с данного режима нажмите на кнопку “2”.
Каждые 30” датчик снимает значения температуры
окружающей среды возле дисплея.
Визуальные отображения на Дисплее
Отображение Режим
Скорость 1
Скорость 2
Скорость 3
Скорость 4 (интенсивная)
Скорость 1 -20 минут
Скорость 2 -15 минут
Скорость 3 -10 минут
Интенсивная скорость -5 минут
Обслуживание Жирового фильтра
Обслуживание Угольного фильтра
Обслуживание Жирового и Угольного
фильтра
Аварийный сигнал увеличение
Температуры
43
Уход
Внимание! Прежде чем выполнить любую операцию по
чистке или техническому обслуживанию, отсоедините
вытяжку от электросети, отсоединяя вилку или главный
выключатель помещения.
Очистка
Вытяжка должна подвергаться частой очистке как внутри, так
и снаружи (по крайней мере периодичностью с той же , что и
уход за фильтрами для задержки жира). Для чистки
используйте нейтральным специальную тряпку, смоченную
жидким моющим средством. Не применяйте средства,
содержащие абразивные материалы.
НЕ ПРИМЕНЯЙТЕ СПИРТ !
Внимание: Не соблюдение правил прибора чистки и замены
фильтров может привести к риску возникновения пожара.
Поэтому рекомендуем соблюдать приведенные инструкции.
Снимается любая ответственность в связи с возможными
повреждениями двигателя и с пожарами, возникшими
вследствие неправильного ремонта или несоблюдения
вышеописанных предупреждений.
Фильтры задержки жира
Рис. 26-31
Удерживает частицы жира, исходящие от плиты.
Фильтр зачищать ежемесячно следует (или когда система
индикации насыщения фильтров, если она имеется в Вашей
модели, указывает на данную необходимость )
неагрессивными моющими средствами, вручную или в
посудомоечной машине при низкой температуре и
экономичном цикле мытья.
При мытье может в посудомоечной машине иметь место
некоторое обесцвечивание задержки фильтра жира, но его
фильтрующая характеристика остается абсолютно
неизменной.
Для снятия фильтра задержки жира потяните к себе
подпружиненную ручку отцепления фильтра.
Угольный фильтр (только в режиме
рециркуляции)
Рис. 28
Удаляет неприятные запахи кухни.
Угольный фильтр может быть одного из этих видов:
• Моющий угольный фильтр.
• НЕ моющийугольный фильтр.
Моющий угольный фильтр
Угольный фильтр можно мыть каждые два месяца в теплой
воде с надлежащими моющими средствами или в
посудомоечной машине при температуре 65° С (в последнем
случае, выполните полный цикл мытья без посуды внутри
посудомоечной машины).
Удалите излишек воды осторожно, чтобы не повредить
фильтр, затем снимите подушку из пластмассовой рамы и
выдерживайте ее в печи в течение 10 минут при температуре
100° С для обеспечения полной высушки.
Заменяйте подушку каждые 3 года и как только полотно
окажется поврежденным.
НЕ моющий угольный фильтр
Насыщение угольного фильтра происходит по истечении
более или менее длительного периода эксплуатации,
предопределяемого типом кухни и периодичностью задержки
жира. В любом случае, заменяйте патрон по крайней мере
через каждые 4 месяца.
Угольный фильтр НЕ подлежит мойке или регенерации.
Установка
Навесить угольный фильтр сначала задней стороной на
металлический язычок вытяжки, потом переднюю часть
закрепить двумя рукоятками.
Демонтаж
Снять угольный фильтр, поворачивая на 90° рукоятки,
которые фиксируют его с вытяжкой.
Замена ламп
Рис. 32
Отключите прибор от электросети.
Внимание! Прежде прикасаться чем к лампам убедитесь в
том, что они остыли.
1. Выньте защитный элемент при помощи небольшой
отвертки с ножевой головки или подобного инструмента.
2. Замените перегоревшую лампу.
Используйте для этого лишь галогенные дампы на 12V -
20W макс - G4, не прикасаясь к ним руками.
3. Закройте плафон (крепление защелкой).
Если система подсветки не работает, проверьте корректную
установку ламп в гнездах, прежде чем обратиться в центр
технической помощи.
44
PT - Instruções para montagem e utilização
Siga especificamente as instruções indicadas neste
manual. Declina-se qualquer responsabilidade por eventuais
inconvenientes, danos ou incêndios provocados ao aparelho,
derivantes da inobservância das instruções indicadas neste
manual. O exaustor foi projectado para ser utilizado
exclusivamente em ambientes domésticos.
A coifa pode ter estéticas diferentes a quanto ilustrado
neste livrete, todavia as instruções de uso, manutenção e
instalação permanecem as mesmas.
! É importante conservar este manual para eventuais
consultas futuras.
Em caso de venda ou mudança, certificar-se que o
manual acompanhe o produto.
! Ler cuidadosamente as instruções: elas apresentam
importantes informações sobre a instalação, uso e
segurança.
! Não efetuar variações elétricas ou mecânicas no produto
ou nos tubos de fuga.
Nota: As peças que apresentam o símbolo “(*)” são
acessórios opcionais fornecidos somente em alguns modelos
ou são peças que não acompanham o produto, mas que
precisam ser adquiridas.
Advertências
Atenção! Não conectar o aparelho à rede elétrica enquanto a
instalação não tiver sido totalmente completada.
Antes de qualquer limpeza ou manutenção, desligar a coifa
da rede elétrica tirando o pluge da tomada ou desligando o
interruptor geral da alimentação elétrica.
Para todas as operações de instalação e manutenção, utilize
luvas adequadas para este tipo de atividade.
O aparelho não é destinado para uso de crianças ou pessoas
com alguma incapacidade fisica, motoras, ou mentais
reduzidas, e também à às pessoas sem experiência ou sem
conhecimentos suficientes. Devem ser de ser auxiliadas por
alguém que tenha com conhecimento e capacidade
competência para utilizar o aparelho.
As crianças devem ser controladas de maneira que não
brinquem com o aparelho.
Nunca utilizar a coifa sem a grelha esteja corretamente
montada!
A coifa NUNCA deve ser utilizada como plano de apoio.
Quando a coifa é utilizada ao mesmo tempo com outros
aparelhos a combustão de gás ou outros combustíveis o local
deve dispor de suficiente ventilação.
O ar aspirado não deve ser transportado por meio de ductos
usados para a descarga dos fumos produzidos por aparelhos
a combustão de gás ou de outros combustíveis.
É severamente proibido cozinhar alimentos diretamente na
chama sob a coifa.
O emprego de chama livre é danoso para os filtros e pode dar
lugar a incêndios, portanto, deve ser absolutamente evitado.
A fritura deve ser feita sob controlo de modo a evitar que o
óleo superaquecido se incendeie.
As partes externas podem aquecer-se notávelmente quando
forem usadas com os aparelhos de cocção.
No que diz respeito às medidas técnicas e de segurança a
serem adoptadas para a descarga dos fumos, ater-se
estritamente a quanto previsto pelos regulamentos das
autoridades competentes locais.
A coifa deve ser limpa frequentemente tanto interna quanto
externamente (AO MENOS UMA VEZ POR MÊS, respeitando
as instruções de manutenção indicadas neste manual).
O não atendimento às normas de limpeza da coifa e de
substituição e limpeza dos filtros pode provocar riscos de
incêndio.
A coifa não de ser utilizada sem lâmpadas ou com sua
montagem incorreta, pois isto pode provocar risco de choque
elétrico.
Não nos responsabilizamos por eventuais inconvenientes,
danos ou incêndios provocados ao aparelho, caso as
instruções indicadas neste manual não sejam seguidas
corretamente.
Este aparelho está classificado de acordo com a Diretiva
Europeia 2002/96/EC sobre Resíduos de equipamento
elétrico e eletrónico (REEE).
Ao garantir a eliminação adequada deste produto, estará a
ajudar a evitar potenciais consequências negativas para o
ambiente e para a saúde pública, que poderiam derivar de um
manuseamento de desperdícios inadequado deste produto.
O símbolo no produto, ou nos documentos que
acompanham o produto, indica que este aparelho não pode
receber um tratamento semelhante ao de um desperdício
doméstico.
Pelo contrário, deverá ser depositado no respectivo centro de
recolha para a reciclagem de equipamento eléctrico e
electrónico.
A eliminação deverá ser efectuada em conformidade com as
normas ambientais locais para a eliminação de desperdícios.
Para obter informações mais detalhadas sobre o tratamento,
a recuperação e a reciclagem deste produto, contate o
Departamento na sua localidade, o seu serviço de eliminação
de desperdícios domésticos ou a loja onde adquiriu o produto.
45
Uso
A coifa é fabricada para ser utilizada na versão aspirante,
com exaustão externa do ar, ou filtrante, com recirculação
interna.
Versão aspirante
Os vapores são evacuados para o exterior por meio de um
tubo de descarga fixado á flange de conexão que se encontra
sobre o exaustor.
O diâmetro do tubo de descarga deve ser equivalente ao
diâmetro do anel de conexão.
Na parte horizontal o tubo deve ter uma leve inclinação para
cima (cerca de 10°) de modo a poder transportar o ar para
fora mais facilmente.
Se o exaustor for dotada de filtros de carvão ativo, estes
deverão ser tirados.
Conectar a coifa ao tubos e orifícios de descarga de parede
com diâmetro equivalente à saída de ar (flange de união).
O uso de tubos ou orifícios de descarga de parede com
diâmetro inferior pode provocar a diminuição da performance
de aspiração e um drástico aumento do ruído.
Não nos responsabilizamos a este respeito.
! Utilizar um tubo condutor com o comprimento não inferior
ao indicado.
! Utilizar um tubo condutor com o menor número possível
de curvas (ângulo máximo da curva: 90ºC 90°).
! Evitar alterações drásticas da seção do tubo (diâmetro).
! Usar um tubo condutor com o interior mais liso possível.
! O material do tubo condutor deve ser aprovado e estar
em conformidade com a lei.
Versão filtrante
Deve ser utilizado um filtro de carvão ativo, disponível junto
ao seu revendedor. O ar aspirado será desengordurado e
desodorizado antes de ser reintroduzido no ambiente através
da grelha superior.
Os modelos sem motor de aspiração funcionam
exclusivamente na versão aspirante e devem ser ligados a
uma unidade periférica de aspiração (não fornecida).
As instruções da ligação são fornecidas com a unidade
periférica de aspiração.
Instalação
A distância mínima entre a superfície de suporte dos
recipientes sobre o fogão e a parte mais baixa da coifa não
deve ser inferior a 50cm no caso de fogões elétricos e 65cm
no caso de fogões a gás ou combinados.
Se as instruções de instalação do fogão a gás especificarem
uma distância maior, deve-se levar em conta esta indicação.
Conexão elétrica
A voltagem da rede elétrica deve corresponder à voltagem
indicada na etiqueta das características situada no interior da
coifa. Se dotada de ficha, conectar a coifa a uma tomada em
conformidade com as normas vigentes posta em zona
acessível,mesmo depois da instalação. Se não dotada de
ficha (conexão direta à rede) ou a tomada não se encontra
em zona acessível,mesmo depois da instalação, aplicar um
interruptor bipolar em conformidade com a norma que
assegure a desconexão completa da rede nas condições da
categoria de sobretensão III, conformemente às regras de
instalação.
Atenção! Antes de conectar novamente o circuito da coifa
com a alimentação elétrica, verificar seu funcionamento,
atentar sempre para que o cabo de rede esteja montado
corretamente.
O exaustor está equipado com um cabo de alimentação
especial; no caso do cabo ficar danificado, efectuar um
pedido ao serviço de assistência técnica.
Montagem
Este tipo de exaustor deve ser fixado ao tecto.
Produto com peso excessivo. A movimentação e a
instalação do exaustor devem ser feitas por pelo menos
duas ou mais pessoas.
46
Antes de iniciar a instalação:
• Verificar que o produto adquirido tenha dimensões
adequadas para a área escolhida de instalação.
• Tirar o/s filtro/s de carvão ativado (*) se fornecidos (ver
também o parágrafo relativo). Este/s deve/m ser
remontado/s somente caso se deseje utilizar a coifa na
versão filtrante.
• Verificar que dentro da coifa não haja (por motivos de
transporte) materiais extras (por exemplo envelopes com
parafusos (*), garantias (*) etc.), eventualmente tirar e
conservar.
• Se possível desconectar e deslocar a instalação solta ou
fazer correr o vidro abrindo-o de modo a acessar mais
facilmente a parede na parte traseira. Caso contrário,
colocar uma cobertura espessa e protetiva sobre a
bancada e o plano de cozimento para protegê-los contra
danos ou entulho. Selecionar uma superfície plana para
montar a unidade. Cobrir tal superfície com uma
cobertura de proteção e colocar em seu interior todas as
partes da coifa e as ferramentas.
• Além disso, verificar que nas proximidades da área de
instalação da coifa (em área acessível também com a
coifa montada) uma tomada elétrica se encontre a
disposição e seja possível conectar-se a um dispositivo
de descarga fumos para o externo (somente Versão
aspirante).
• Executar todos os trabalhos de alvenaria necessários
(por ex: instalação de uma tomada elétrica e/ou tubo
para a passagem do tubo de descarga).
A coifa é dotada de buchas de fixação adequadas à maior
parte das paredes/tetos.No entanto é necessário que um
técnico qualificado faça sua instalação. A parede/teto deve
ser suficientemente robusta para suportar o peso da coifa.
Funcionamento
Usar a potência de aspiração no caso de uma maior
concentração de vapor de cozimento. Aconselhamos ligar a
aspiração 5 minutos antes de iniciar a cozinhar e de deixá-la
em funcionamento por aproximadamente 15 minutos após o
término do cozimento.
1 ON/OFF motor
Ao pressionar o botão, o exaustor acciona-se na
velocidade 1.
Ao pressionar o botão durante o funcionamento o
exaustor passa ao estado OFF.
2 Aumento velocidade
Ao pressionar o botão, o exaustor passa do estado OFF
à velocidade 1.
Ao pressionar o botão (exaustor no estado ON) é
aumentada a velocidade do motor da velocidade 1 à
intensiva.
A cada velocidade corresponde a ligação do respectivo
led.
Velocidade 1: 1
Velocidade 2: 2
Velocidade 3: 3
Velocidade intensiva: 4 (a piscar)
A velocidade intensa é temporizada. A temporização
padrão é de 5', no final da qual o exaustor posiciona-se
na velocidade 2.
Para desactivar a função antes do tempo terminar
pressione o botão "2", o exaustor posicina-se na
velocidade 1, ao pressionar o botão "1" o exaustor
desliga-se.
3 ON/OFF luzes
4 Temporização velocidade
5 Indicador do estado de funcionamento
Temporização velocidade
A temporização das velocidades habilita-se ao pressionar o
botão "4", quando a temporização termina o exaustor desliga-
se.
A temporização é dividida da seguinte maneira:
Velocidade 1 20 minutos (1 fixo, ponto a piscar)
Velocidade 2 15 minutos (2 fixo, ponto a piscar)
Velocidade 3 10 minutos (3 fixo, ponto a piscar)
Velocidade intensiva 5 minutos (4 fixo, ponto a piscar)
Durante o funcionamento temporizado ao pressionar a tecla 1
ou a tecla 4 o exaustor desliga-se, se pressionar a tecla 2 o
exaustor sai do funcionamento temporizado colocando-se na
velocidade seleccionada.
47
Sinalização do filtro das gorduras
A sinalização do filtro das gorduras efectua-se após 80 horas
de utilização e é indicado pelo visor com o número 1 a piscar.
Quando aparece esta sinalização o filtro das gorduras
instalado necessita de ser lavado.
A sinalização pode-se ver com o exaustor no estado ON
Para eliminar a sinalização do filtro gorduras, prima o botão
“1” por mais de 3 ‘’, até que a sinalização se desligue
A eliminação da sinalização é possível com o exaustor no
estado ON
Sinalização do filtro a carvão (só para versão filtrante)
A sinalização do filtro a carvão efectua-se após 320 horas de
utilização e é indicado pelo visor com o número 2 a piscar.
Quando aparece esta sinalização o filtro a carvão instalado
deve ser substituído.
A sinalização pode-se ver com o exaustor no estado ON
Para eliminar a sinalização do filtro a carvão, prima o botão
“1” por mais de 3 ‘’, até que a sinalização se desligue
A eliminação da sinalização é possível com o exaustor no
estado ON
No caso de sinalização contemporanea de ambos os filtros,
no visor piscam os números 1 e 2 alternativamente.
Para reiniciar deve-se efectuar 2 vezes o processo acima
descrito.
A primeira vez reinicia a sinalização do filtro de gorduras, a
segunda reinicia a sinalização do fltro carvões.
Na modalidade padrão a sinalização filtro carvões não está
activa.
Caso se utilize o exaustor na versão filtrante é necessário
habilitar a sinalização do filtro carvões.
Activação da sinalização do filtro carvões:
Posicione o exaustor em OFF e mantenha pressionado
contemporaneamente os botões " " e "2 3" por 3''.
Os números 1 e 2 piscam alternativamente por 2''
Desactivação da sinalização do filtro carvões:
Posicione o exaustor em OFF e mantenha pressionado
contemporaneamente os botões " " e "2 3" por 3''.
O número 1 piscará por 2’’
Alarme Temperatura
O exaustor está equipado com um sensor de temperatura que
activa o motor na velocidade 3 no caso em que a temperatura
na zona visor seja demasiado elevada.
A condição de alarme è indicada pelo visor com a letra "t" a
piscar
Esta condição permanece até que a temperatura não desce
abaixo do limite de alarme
Pode-se sair desta modalidade pressionando o botão "2".
Cada 30’’ o sensor verifica a temperatura ambiente da zona
display.
Visualização Visor
Visualização Estado
Velocidade 1
Velocidade 2
Velocidade 3
Velocidade 4 (intensiva)
Velocidade 1 20 minutos
Velocidade 2 15 minutos
Velocidade 3 10 minutos
Velocidade intensiva 5 minutos
Manutenção filtro Gorduras
Manutençãofiltro Carvão
Manutenção filtro Gorduras e filtro
Carvão
Alarme Temperatura
48
Manutenção
Atenção! Antes de qualquer operação de limpeza ou
manutenção, desconectar a coifa da rede elétrica tirando
o pluge da tomada ou desligando o interruptor geral da
alimentação elétrica.
Limpeza
O exaustor deve ser limpo frequentemente, interna e
externamente (pelo menos com a mesma frequência com a
qual se efectua a manutenção dos filtros antigorduras).
Para a limpeza use um pano umedecido com detergentes
líquidos neutros. Evite o uso de produtos contendo abrasivos.
NÃO UTILIZE ÁLCOOL!
Atenção: O não cumprimento das instruções fornecidas para
a limpeza do aparelho e para a limpeza ou substituição do
filtro pode provocar riscos de incêndio.
O fabricante não se responsabiliza por danos causados ao
motor ou decorrentes de incêndio, provocados por uma
manutenção inadequada ou pelo não cumprimento das
indicações de segurança citadas neste manual.
Filtro antigordura
Fig. 26-31
Capta as partículas de gordura derivantes do cozimento.
O Filtro de gordura deve ser limpo uma vez por mês (ou
quando o sistema de indicação da saturação dos filtros - se
previsto no modelo adquirido – indicar esta necessidade) com
detergentes não agressivos. O filtro pode ser lavado
manualmente ou em máquina de lavar louça a baixas
temperaturas e com ciclo breve.
O filtro metálico para a gordura pode perder cor com as
lavagens na máquina da louça, mas suas características de
filtração não se alteram.
Para desmontar o filtro anti gordura puxe o puxador de
libertação com mola.
Filtro de carvão activo (só para a versão filtrante)
Fig. 28
Retém os odores desagradáveis produzidos durante a
preparação de alimentos.
O filtro de carvões activos pode se rum destes tipos:
• Filtro de carvões activos lavável.
• Filtro de carvões activos NÃO laváveis.
Filtro de carvão acrivolavável
O filtro de carvão pode ser lavado de dois em dois meses em
água quente e detergentes adequados ou em máquina de
lavar louça a 65 °C (para a lavagem em máquina, utilize o
ciclo completo sem colocar outra loiça na máquina).
Tire a água em excesso tomando cuidado para não estragar o
filtro. Em seguida, tire o pano posto no interior da estrutura de
plástico e deixe-o secar definitivamente no forno durante 10
minutos a 100 °C.
Substitua o pano a cada 3 anos e sempre que notar sinais de
danos no tecido.
Filtro de carvão activo NÃO lavável
A saturação do filtro de carvão activado se verifica após um
uso mais ou menos prolongado em função do tipo de cozinha
e da regularidade da limpeza do filtro de gorduras. Em todo
caso, é necessário substituir o cartucho no máximo cada 4
meses.
NÃO pode ser lavado ou regenerado.
Montagem:
Aganche o filtro a carvões activos antes da parte de trás da
lingueta metálica do exaustor e depois na parte dianteira com
os dois botões.
Desmontagem:
Remova o filtro de carvões activos rodando de 90º os botões
que o fixa ao exaustor.
Substituição das lâmpadas
Fig. 32
Desligar o aparelho da rede elétrica;
Atenção! Antes de tocar as lâmpadas, certificar-se que
estejam frias.
1. Extraia a proteção usando uma pequena chave de
parafuso ou ferramenta semelhante como alavanca.
2. Substitua a lâmpada queimada.
Utilize exclusivamente lâmpadas de halogéneo de 12V -
20W max - G4, tomar cuidado para não as tocar com as
mãos.
3. Feche a cobertura (fixação por encaixe).
Se a iluminação não funcionar, verifique se as lâmpadas
foram instaladas corretamente no seu devido lugar antes de
chamar a assistência técnica.
49
FI - Asennus- ja käyttöohjeet
Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa
käyttöohjeen noudattamattajättämisestä aiheutuneista
haitoista, vahingoista tai tulipaloista. Tuuletin on suunniteltu
ainoastaan kotitalouskäyttöön.
Tuuletin voi olla ulkoasultaan erilainen kuin ohjekirjan
kuvissa näkyvä malli. Käyttöohjeet, huolto ja asennus
! On tärkeää säilyttää ohjekirja tulevaa tarvetta varten.
Mikäli laite myydään tai siirretään uudelle omistajalle tai
jos laitteen käyttäjä muuttaa, on varmistettava että
käyttöohje jää uuden käyttäjän saataville.
! Lue käyttöohjeet huolellisesti: ne sisältävät tärkeää tietoa
laitteen asennuksesta, käytöstä ja turvallisuudesta.
! Älä tee muutoksia laitteen sähköliitäntöihin, mekaanisiin
osiin tai poistoputkiin.
Huom: Symbolilla “(*)” merkityt tarvikkeet ovat vain joissakin
malleissa mukana olevia lisävarusteita tai tarvikkeita, jotka on
ostettava erikseen.
Turvallisuustietoa
Huomio ! Älä yhdistä laitetta sähköverkkoon ennenkuin
asennus on täysin valmis.
Irrota laite sähköverkosta aina ennen puhdistus- tai
huoltotoimenpiteitä , ottamalla töpseli irti seinästä tai
katkaisemalla virta huoneiston pääkytkimestä.
Käytä asennus- ja huoltotöissä suojakäsineitä.
Lapset, aistivammaiset, psyykkisesti vammaiset tai henkilöt,
joilla ei ole kokemusta tai tietoa laitteen käytöstä voivat
käyttää laitetta ainoastaan valvonnan alaisena, tai jos he ovat
saaneet ohjeita laitteen käytöstä sen turvallisuudesta
vastaavalta henkilöltä.
On valvottava että lapset eivät leiki laitteella.
Älä koskaan käytä laitetta, jos sen ritilää ei ole asennettu
oikealla tavalla!
Tuuletinta ei saa KOSKAAN käyttää tukipintana, jollei niin ole
erikseen mainittu.
Huoneisto on aina tuuletettava hyvin, kun tuuletinta käytetään
yhtäaikaisesti kaasulla tai muilla polttoaineilla toimivien
laitteiden kanssa. Poistoilmaa ei saa johtaa kaasulla tai muilla
polttoaineilla toimivien laitteiden savunpoistohormiin.
Tuulettimen alla liekittäminen on ehdottomasti kielletty.
Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa
tulipalon, siksi sitä on vältettävä joka tapauksessa.
Kosketuspinnat voivat kuumentua huomattavasti, kun niitä
käytetään keittovälineiden kanssa.
Älä jätä paistumassa olevaa ruokaa ilman valvontaa, jotta
kuumentunut öljy ei syty palamaan. Noudata huolellisesti
paikallisten viranomaisten antamia savunpoiston teknisiä ja
turvatoimenpiteitä koskevia määräyksiä.
Tuuletin on puhdistettava huolellisesti sekä sisä- että
ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA,
noudata kuitenkin tämän käyttöohjeen neuvoja).
Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta
koskevien määräysten noudattamattajättäminen voi aiheuttaa
tulipalovaaran.
Älä käytä tuuletinta, jos lamppuja ei ole asennettu oikein. Siitä
voi aiheutua sähköiskun vaara.
Valmistaja ei vastaa käyttöohjeen noudattamatta jättämisestä
aiheutuneista haitoista, vahingoista tai tulipaloista.
Tämä laite on valmistettu EU-direktiivin 2002/96/EC, Wast
Electrical and Electronic Equipment (WEEE)
mukaisesti.Hävittämällä laitteen asianmukaisesti käyttäjä vo
ehkäistä mahdolliset ympräristölle ja ihmisten terveydelle
haitalliset seuraukset
Tuotteesta tai tuoteasiakirjoista löytyvä merkki
ilmoittaa, että tuotetta ei saa käsitellä talousjätteenä ja että se
on toimitettava sähkö- ja elektronisten laitteiden
kierrätyspisteeseen. Laite on hävitettävä paikallisten
jätteenkäsittelysäännösten mukaisesti. Jos tarvitset lisätietoja
laitteen käsittelystä, palautuksesta ja kierrätyksestä, ota
yhteys paikalliseen viranomaiseen, jätehuoltoon tai
liikkeeseen josta tuote on ostettu.
50
Käyttö
Tuuletin on tarkoitettu käytettäväksi joko imukupuversiona
ulkoisella poistolla tai suodatinversiona sisäiseen kiertoon.
Imukupuversio
Höyry poistuu ulos liitoslaippaan kiinnitetyn poistoputken
kautta.
Poistoputken on oltava halkaisijaltaan samankokoinen kuin
liitosrengas.
Huomio! Poistoputki ei kuulu varustukseen ja se on ostettava
erikseen.
Vaakasuorassa osassa putken on taivuttava hieman ylöspäin
(noin 10°), siten että ilma kulkeutuu helpommin ulos.
Jos tuulettimessa on hiilisuodattimet, ne on irrotettava.
Liitä liesituuletin poistoputkiin sekä seinän poistoaukkoihin,
joiden halkaisija on yhtä suuri kuin ilman ulostuloaukossa
(liitäntälaipassa).
Halkaisijaltaan pienempien poistoputkien ja seinän
poistoaukkojen käyttö aiheuttaa imutehon pienentymistä ja
meluisuuden huomattavan lisäyksen.
Kieltäydytään siten kaikesta vastuusta kyseisessä
tapauksessa.
! Käytä mahdollisimman lyhyttä putkea.
! Käytä putkea, jossa on mahdollisimman vähän mutkia (
max taivutus: 90°)
! Älä tee suuria muutoksia putkiston alueella.
! Käytä sisäpinnaltaan mahdollisimman sileää putkea.
! Putkimateriaalin on oltava normien mukaista.
Suodatinversio
Suodatetusta ilmasta poistuu rasva ja pahat hajut ennen kuin
se palautuu takaisin huoneistoon. Kun tuuletinta käytetään
tässä toimintamallissa, siihen on asennettava aktiivihiili
lisäsuodatinjärjestelmä.
Ilman imumoottoria toimivat mallit toimivat ainoastaan
imukupuversiona ja ne on yhdistettävä keskusimuriin (ei kuulu
varustukseen).
Liitäntäohjeet tulevat lisälaitteen mukana.
Asennus
Lieden keittotason tukipinnan ja keittiötuulettimen alimman
osan välinen minimietäisyys on oltava vähintään 50cm
sähköliesien osalta ja 65cm kaasu- ja sekaliesien osalta.
Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys,
on se otettava huomioon.
Sähköliitäntä
Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella
olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on
pistoke, liitä tuuletin voimassaolevien normien mukaiseen
pistorasiaan, joka sijaitsee sellaisessa paikassa, että siihen
pääsee käsiksi myös asennuksen jälkeen. Jos laitteessa ei ole
pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa
paikassa että siihen pääsee käsiksi myös asennuksen
jälkeen, käytä normien mukaista kaksinapaista katkaisijaa,
jolla varmistetaan että laite saadaan kokonaan irti
sähköverkosta, jos ylijännite kategoria on III,
asennussääntöjen mukaisesti.
Huomio! Tarkista aina, että verkkokaapeli on asennettu
oikealla tavalla ennen kuin yhdistät tuulettimen sähköverkkoon
ja tarkistat että se toimii oikein.
Tuulettimessa on erityinen sähköjohto; jos johto rikkoutuu,
pyydä uusi johto tekniseltä tuelta.
Asennus
Tämän tyyppinen liesituuletin tulee kiinnittää kattoon.
Hyvin painava tuote, liesituulettimen siirtäminen ja
asennus vaatii ainakin kaksi henkilöä.
51
Ennen asennuksen aloittamista:
• Tarkista että hankittu laite mahtuu sille varattuun
paikkaan.
• Irrota aktiivihiilisuodatin/aktiivihiilisuodattimet jos ne
kuuluvat varustukseen (katso myös niitä koskeva
kappale). Se/ne asennetaan vain jos tuuletinta halutaan
käyttää suodatinversiona.
• Tarkista, että tuulettimen sisällä ei ole (kuljetuksesta
johtuen) pakkausmateriaalia (esimerkiksi ruuveja,
takuupapereita tms sisältäviä kirjekuoria). Jos sellaisia
on, ota ne pois ja säilytä ne.
• Jos mahdollista, irrota ja siirrä tuulettimen alla ja sen
asennusalueen ympärillä olevat huonekalut, jotta pääset
helpommin käsiksi kattoon/seinään, johon tuuletin
asennetaan. Muussa tapauksessa suojaa huonekalut ja
muut asennusalueella olevat kohteet mahdollisimman
hyvin. Valitse tasainen alusta ja peitä se suojalevyllä,
jonka päälle voit laittaa tuulettimen ja sen varusteet.
• Tarkista lisäksi, että tuulettimen asennusalueen lähellä
(siten että siihen pääsee käsiksi myös kun tuuletin on
asennettu) on pistorasia ja että tuuletin voidaan yhdistää
ulkoiseen savunpoistolaitteeseen (ainoastaan
Imukupuversiossa).
• Tee kaikki tarpeelliset muuraustyöt (esim: pistorasian
asennus ja/tai poistoputkea varten tarvittava aukko).
Tuulettimessa on useimpiin seinä- ja kattomalleihin sopivat
kiinnitystulpat. On kuitenkin välttämätöntä kutsua asiantuntija
tarkistamaan materiaalien sopivuus seinä- ja kattomalliin.
Seinän/katon on oltava riittävän tukeva kestääkseen
tuulettimen painon.
Toiminta
Käytä maksiminopeutta jos keittiössä on erityisen paljon
höyryä. On suositeltavaa käynnistää tuuletus 5 minuuttia
ennen ruoanlaiton aloittamista ja antaa sen toimia noin 15
minuuttia ruoanlaiton lopettamisesta.
1. Moottorin ON/OFF
Painamalla painiketta tuuletin siirtyy nopeudelle 1
Painamalla painiketta toiminnon aikana tuuletin siirtyy
OFF tilaan.
2 Nopeuden lisäys
Painamalla painiketta tuuletin siirtyy OFFtilasta
nopeudelle 1.
Painamalla painiketta (tuuletin ON tilassa) moottorin
nopeus nousee 1. nopeudesta intensiiviselle nopeudelle.
Jokaiselle nopeudella on oma led valo.
Nopeus 1:1
Nopeus 2:2
Nopeus 3:3
Intensiivinen nopeus: 4 (vilkkuva)
Intensiivinen nopeus on ajastettu. Standardiajastus on 5’,
sen päätyttyä tuuletin siirtyy nopeudelle 2.
Toiminto disaktivoidaan ennen ajastuksen päättymistä
painamalla näppäintä 2, tuuletin siirtyy 1. nopeudelle,
painamalla näppäintä 1 tuuletin sammuu.
3 ON/OFF valokatkaisija
4 Nopeuden ajastus
5 Toimintatilan indikaattori
Nopeuden ajastus
Nopeuden ajastus käynnistyy painamalla näppäintä 4,
ajastuksen päätyttyä tuuletin sammuu.
Ajastus jakautuu seuraavasti:
Nopeus 1-20 minuuttia (kiinteä 1, vilkkuva piste)
Nopeus 2-15 minuuttia (kiinteä 2 , vilkkuva piste)
Nopeus 3-10 minuuttia (kiinteä 3, vilkkuva piste)
Intensiivinen nopeus- 5 minuuttia (kiinteä 4, vilkkuva piste)
Kun painetaan näppäintä 1 tai 4 ajastuksen aikana, tuuletin
sammuu. Jos painetaan näppäintä 2, ajastintoiminto päättyy ja
tuuletin siirtyy valitulle nopeudelle.
Rasvasuodattimen merkkivalo
Rasvasuodattimen merkkivalo syttyy 80 käyttötunnin jälkeen
ja sen merkiksi näytöllä vilkkuu numero 1.
Kun merkkivalo syttyy, asennettu rasvasuodatin on pestävä.
Merkkivalo näkyy kun tuuletin on ON tilassa.
Rasvasuodattimen merkkivalo poistuu painamalla näppäintä
“1” yli 3”, kunnes merkkivalo sammuu.
Merkkivalon voi poistaa tuulettimen ollessa ON tilassa.
52
Hiilisuodattimen merkkivalo (ainoastaan
suodatinversiossa)
Hiilisuodattimen merkkivalo syttyy 320 käyttötunnin jälkeen ja
sen merkiksi näytöllä vilkkuu numero 2.
Kun merkkivalo syttyy, asennettu hiilisuodatin on vaihdettava.
Merkkivalo näkyy kun tuuletin on ON tilassa.
Hiilisuodattimen merkkivalo poistuu painamalla näppäintä “1”
yli 3”, kunnes merkkivalo sammuu.
Merkkivalon voi poistaa tuulettimen ollessa ON tilassa.
Jos molempien suodattimien merkkivalo palaa, näytöllä
vilkkuvat numerot 1 ja 2 vuorotellen.
Merkkivalo resetoidaan toistamalla edellä mainittu toiminto 2
kertaa.
Ensimmäisellä kerralla rasvasuodattimen merkkivalo
resetoituu, toisella kerralla hiiliisuodattimen merkkivalo.
Standardimallissa hiilisuodattimen merkkivalo ei ole aktivoitu.
Jos tuuletinta käytetään suodatinversiona, hiilisuodattimen
merkkivalo on aktivoitava.
Hiilisuodattimen merkkivalon aktivointi:
Säädä tuuletin OFF asentoon ja pidä samanaikaisesti
alaspainettuina näppäimiä “2” ja “3” 3” ajan.
Numerot 1 ja vilkkuvat vuorotellen 2” ajan.
Hiilisuodattimen merkkivalon disaktivointi:
Säädä tuuletin OFF asentoon ja pidä samanaikaisesti
alaspainettuina näppäimiä “2” ja “3” 3” ajan.
Numero 1 vilkkuu 2” ajan.
Lämpötilan hälytysmerkki
Tuulettimessa on lämpötilasensori joka aktivoi moottorin
nopeudelle 3, jos näytöllä oleva lämpötila on liian korkea.
Hälytystila näkyy näytöllä vilkkuvana "t"-kirjaimena.
Tila pysyy tällaisena kunnes lämpötila laskee hälytysrajan
alapuolelle.
Toiminto päättyy painamalla näppäintä “2”.
Sensori tarkistaa 30” välein näyttöalueen lämpötilan.
Näyttötieto Tila
Nopeus 1
Nopeus 2
Nopeus 3
Nopeus 4 (intensiivinen)
Nopeus 1- 20 minuttia
Nopeus 2-15 minuuttia
Nopeus 3-10 minuuttia
Intensivinen nopeu s– 5 minuuttia
Rasvasuodattimen huolto
Hillisuodattimen huolto
Rasvasuodattimen ja Hiilisuodattimen
huolto
Lämpötilan hälytysmerkki
53
Huolto
Huomio! Irroita laite aina virtalähteestä ennen puhdistus-
tai huoltotoimenpiteitä, irrota virtajohdon pistoke
verkkovirtapistorasiasta tai katkaise virta kodin
sähköverkosta.
Puhdistus
Tuuletin on puhdistettava usein sekä sisä- etttä ulkopuolelta
(vähintään yhtä usein kuin rasvasuodattimien huolto). Käytä
puhdistukseen neutraalissa nestemäisessä pesuaineessa
kostutettua kangasta.
Vältä hankaavia pesuaineita.
ÄLÄ KÄYTÄ ALKOHOLIPITOISIA PUHDISTUSAINEITA!
Huomio: Laitteen puhdistusta ja suodattimien vaihtoa
koskevien määräysten noudattamattajättäminen voi aiheuttaa
tulipalovaaran. On siis suositeltavaa noudattaa määräyksiä.
Valmistaja ei vastaa mahdollisista vääristä
huoltotoimenpiteistä tai yllämainittujen normien
noudattamattajättämisestä aiheutuvista moottorivioista tai
tulipaloista.
Rasvasuodatin
Kuva. 26-31
Se pidättää ruuanlaitosta syntyvät rasvahiukkaset.
Rasvasuodatin on puhdistettava kerran kuukaudessa ( tai kun
suodattimien kyllästyksen merkkijärjestelmä ilmoittaa
puhdistuksen tarpeesta – jos laitteessa on tämä järjestelmä),
miedolla pesuaineella, käsin tai astianpesukoneessa
alhaisella lämpötilalla ja lyhyellä pesuohjelmalla.
Metallinen rasvasuodatin voi haalistua astianpesukoneessa,
mutta tämä ei vaikuta sen suodatustehoon millään tavalla.
Rasvasuodatin irrotetaan vetämällä jousikahvasta.
Hiilisuodatin (ainoastaan suodatinversiossa)
Kuva 28
Imee ruoanlaitosta aiheutuvat epämiellyttävät hajut.
Aktiivihiilisuodatin voi olla seuraavanlainen:
• Pestävä aktiivihiilisuodatin
• Kertakäyttöinen hiilisuodatin
Pestävä aktiivihiilisuodatin
Hiilisuodatin voidaan pestä kahden kuukauden välein
lämpimässä vedessä ja sopivalla pesuaineella tai
astianpesukoneessa 65°C lämpötilassa (astianpesukoneessa
koko pesuohjelmalla, älä laita samaan pesuun astioita).
Poista ylimääräinen vesi vahingoittamatta suodatinta ja laita
se kuivumaan 100°C uuniin 10 minuutin ajaksi.
Vaihda levy 3 vuoden välein ja aina kun kangas on
rikkoutunut.
Kertakäyttöinen hiilisuodatin
Hiilisuodattimen kyllästys tapahtuu pidemmän käytön jälkeen
riippuen keittiötyypistä ja rasvasuodattimen
puhdistustiheydestä. Joka tapauksessa suodatin on
vaihdettava vähintään neljän kuukauden välein.
Sitä EI voi pestä eikä käyttää uudestaan
Asennus
Kiinnitä aktiivihiilisuodatin ensin takaosastaan tuulettimen
metalliosaan ja sen jälkeen etupuolelta kahdella nupilla.
Purkaminen
Irrota aktiivihiilisuodatin kiertämällä nuppeja, joilla se on 90°
kiinnitetty tuulettimeen.
Lamppujen vaihto
Kuva 32
Irrota laite sähköverkosta.
Huomio! Tarkista että lamput eivät ole kuumia ennen kuin
kosket niihin.
1. Irrota suojus nostamalla sitä pienen pienellä
ruuvimeisselillä tai vastaavalla työkalulla.
2. Vaihda vioittunut lamppu.
Käytä ainoastaan max 12V -20W – G4 halogeenilamppuja
ja varo koskemasta niitä käsin.
3. Sulje kansi (iskukiinnitys).
Jos valaistus ei toimi, tarkista että lamput on asennettu oikein
paikoilleen ennen kuin otat yhteyttä tekniseen tukeen.
54
NO - Instrukser for montering og bruk
Instruksjonene i denne håndboken må følges nøye.
Produsenten fraskriver seg ethvert ansvar for eventuelle uhell,
skader eller brann på apparatet som skyldes at
bruksanvisningen i denne håndboken ikke har blitt overholdt.
Denne ventilatoren er kun til husholdningsbruk.
Ventilatorhetten kan se annerledes ut enn det som vises
på tegningene i denne håndboken. Bruksanvisningen,
vedlikehold og installasjon forblir allikevel de samme.
! Det er viktig å oppbevare denne håndboken for å kunne
konsultere den i ethvert øyeblikk. Ved salg, overdragelse
eller flytting av produktet, må man forsikre seg om at den
følger med.
! Les bruksanvisningen nøye: den inneholder viktige
informasjoner om installasjon, bruk og sikkerhet.
! Ikke utfør elektriske eller mekaniske endringer på
produktet eller på avtrekksrørene.
MERK: De delene som er merket med symbolet “(*)” er
ekstrautstyr som kun leveres med noen modeller, eller er
deler som ikke leveres, men må anskaffes separat.
Advarsel
Merk! Ikke koble apparatet til strømnettet før installasjonen er
helt fullført.
Før rengjøring eller vedlikehold av apparatet må ventilatoren
kobles fra strømnettet ved å trekke ut støpselet eller skru ut
sikringen i husets sikringsskap.
Ved alle installasjonsprosedyrer og alt vedlikehold av
ventilatoren må man bruke arbeidshansker
Ventilatoren er ikke egnet til å brukes av barn eller personer
med nedsatte fysiske, mentale eller sensoriske funksjoner,
eller med manglende erfaring og kjennskap, med mindre disse
ikke blir overvåket eller gitt instruksjoner om bruk av apparatet
av en person som står ansvarlig for deres sikkerhet.
Barn må overvåkes for å kontrollere at de ikke leker med
apparatet.
Ventilatoren må aldri brukes uten at gitteret er korrekt montert!
Ventilatoren må ALDRI brukes som anleggsflate, med mindre
det er uttrykkelig angitt.
Rommet må være godt ventilert når ventilatoren brukes
samtidig med andre apparater som bruker gassforbrenning
eller andre brennstoffer.
Luften som suges opp må ikke føres ut i en avtrekkskanal for
røyk som produseres av apparater som bruker
gassforbrenning eller andre brennstoffer.
Det er strengt forbudt å lage mat på åpen ild under
ventilatorhetten.
Bruk av åpen ild skader filtrene og kan fremkalle brann, derfor
må det absolutt unngås.
Steking må foregå under kontroll for å unngå at den
overopphetede oljen tar fyr.
De berørbare delene kan bli meget varme når de brukes
sammen med kokeapparater.
Når det gjelder de tekniske sikkerhetsforanstaltningene som
må anvendes for røykutløp, må man forholde seg strengt til
gjeldende lokale regelverk. Ventilatoren må rengjøres ofte
både innvendig og utvendig (MINST EN GANG I MÅNEDEN;
uansett må man følge instruksjonene som er uttrykkelig angitt
i vedlikeholdsanvisningene i denne håndboken).
Hvis man ikke overholder normene for rengjøring av
ventilatoren og utskiftning og rengjøring av filtrene, vil dette
medføre risiko for brann.
Ventilatoren må alltid ha korrekt monterte lyspærer, både
under bruk og i stand by, for å unngå risikoen for elektrisk
støt.
Produsenten fraskriver seg ethvert ansvar for eventuelle uhell,
skader eller brann på apparatet som skyldes at
bruksanvisningen i denne håndboken ikke har blitt overholdt.
Dette apparatet er merket i konformitet med EU-direktivet
2002/96/EC, Waste Electrical and Electronic Equipment
(WEEE). Ved å forsikre seg om at dette produktet kasseres
forskriftsmessig, bidrar brukeren med å forebygge mulige
negative miljø- og helsekonsekvenser.
Symbolet på produktet eller på papirer som følger med
viser at dette produktet ikke må behandles som vanlig
husholdningsavfall, men må leveres til et egnet
gjenvinningssenter for elektrisk og elektronisk avfall. Produktet
må kasseres i henhold til lokale normer for kassering av avfall.
For videre informasjon om behandling, gjenvinning og
resirkulering av dette produktet kan du kontakte egnet lokalt
kontor, renovasjonskontoret for husholdningsavfall eller
butikken hvor du kjøpte produktet.
55
Bruksmåte
Ventilatorhetten er laget for å brukes med direkte avtrekk der
avtrekksluften føres ut i friluft, eller med resirkulering av
avtrekksluften.
Direkte avtrekk
Dampene føres ut i friluft gjennom et avløpsrør som er festet
til koblingsflensen.
Diameteren i avløpsrøret må tilsvare diameteren på
tilslutningsringen.
Bemerk! Avløpsrøret er ikke medlevert, men må kjøpes
separat.
På den vannrette delen skal røret ha en lett inklinasjon
oppover (cirka 10°), slik at det lettere kan føre ut luften.
Hvis ventilatoren er utstyrt med kullfiltre, må disse fjernes.
Koble ventilatoren til rør og avtrekksåpning i veggen med en
diameter tilsvarende luftuttaket (koblingsflensen).
Bruk av rør og avtrekksåpning på veggen med en mindre
diameter, vil medføre en minsking i avtrekksytelsene og en
drastisk økning av støyen.
Ethvert ansvar gjeldende dette fraskrives derfor.
! Bruk et så kort rør som mulig.
! Bruk et rør med færrest mulig vinkler (vinkelen må aldri
være skarpere enn 90°).
! Unngå drastiske endringer i rørets tverrsnitt.
! Bruk et rør som er så glatt som mulig på innsiden.
! Rørmaterialet må være godkjent etter gjeldende normer.
Resirkulering av luften
Luften som suges opp blir renset, og fett og lukter fjernes før
den føres tilbake i rommet. Hvis man vil bruke ventilatoren i
denne versjonen, er det nødvendig å installere et ekstra
filtersystem basert på aktivt kull.
Modellene uten sugemotor fungerer kun med direkte avtrekk
og må kobles til en eksentrisk sugeenhet (ikke medlevert).
Instruksjonene for tilkobling leveres sammen med den
eksentriske sugeenheten.
Installasjon
Minimumsavstanden mellom koketoppen og undersiden av
kjøkkenventilatoren må ikke være på mindre enn 50cm når
det gjelder elektriske kokeplater og 65cm når det gjelder
gassbluss og kombinerte koketopper.
Dersom bruksanvisningen for et gasskokeapparat opererer
med en større avstand, må denne overholdes.
Elektrisk tilslutning
Nettspenningen må være i samsvar med den elektriske
spenningen som angis på typeskiltet inne i ventilatoren. Hvis
det følger med støpsel, kobles ventilatoren til en lett
tilgjengelig stikkontakt som er godkjent i henhold til gjeldend
normer. Stikkontakten må være lett tilgjengelig også etter
installasjonen. Hvis det ikke følger med støpsel (direkte
kobling til strømnettet), eller stikkontakten selv etter
installasjonen ikke er lett tilgjengelig, må man sette på en
godkjent topolet bryter som garanterer fullstendig frakoblin
fra strømnettet i situasjonene som oppstår i kategorien
overspenning III, i henhold til installasjonsreglene.
Merk! Før man kobler ventilatorens strømkrets til strømnette
og fastslår at alt fungerer korrekt, må man alltid kontrollere a
strømledningen er korrekt montert.
Ventilatoren har en spesiell strømledning; dersom denne
skades, skal man henvende seg til kundeassistansen for kjøp
av en ny.
Montering
Denne typen avtrekk skal festes i taket.
Dette produktet er svært tungt. Flytting og installasjon av
kjøkkenventilatoren må derfor utføres av to eller flere
personer.
56
Før installasjonen:
• Kontroller at produktet har passe størrelse i forhold til
plassen du har valgt å installere det på.
• Ta vekk det aktive kullfilteret/de aktive kullfiltrene dersom
ventilatoren er utstyrt med dette/disse. (se også
tilhørende paragraf). Dette/disse gjenmonteres bare om
man vil bruke ventilatoren med resirkulering av luften.
• Kontroller at det ikke ligger igjen tilbehørsutstyr (f.eks.
poser med skruer, garantipapir, o.s.v.) inne i
ventilatorhetten etter transporten. Ta det i så fall ut og ta
vare på det.
• Dersom det er mulig, er det best å demontere og ta vekk
møblene under og rundt ventilatorhettens
installasjonsområde for å ha bedre tilgjengelighet til
taket/veggen hvor ventilatorhetten skal installeres. Ellers
må man så langt det er mulig beskytte møblene rundt og
alle delene som berøres av installasjonen. Velg en flat
overflate og dekk den med en beskyttelse som du kan
sette ventilatorhetten og tilbehørsutstyret på.
• Kontroller dessuten at det er en tilgjengelig stikkontakt i
nærheten av ventilatorhettens installasjonsområde
(tilgjengelig også etter at ventilatorhetten er montert) og
at det er mulig å koble seg til en innretning for
røykavtrekk som går ut i friluft (kun for Sugefunksjon).
• Gjør alle nødvendige murarbeider (f.eks.: installasjon av
en stikkontakt og/eller boring av hull for avtrekksrør).
Ventilatorhetten er utstyrt med festeplugger som passer til de
fleste vegger/tak. Allikevel er det nødvendig å la en kvalifisert
tekniker kontrollere for å forsikre deg om at disse materialene
egner seg til din vegg/ditt tak. Veggen/taket må være sterkt
nok til å tåle ventilatorhettens vekt.
Funksjon
Bruk største hastighet ved høy dampkonsentrasjon på
kjøkkenet. Vi anbefaler å slå på viften 5 minutter før du
begynner å lage mat, og la den fortsette å virke i enda cirka
15 minutter etter du er ferdig med matlagingen.
1 Motor ON/OFF
Når man trykker på denne knappen, starter ventilatoren i
hastighet 1.
Når man trykker på denne knappen mens ventilatoren er
påslått, går den over i avslått tilstand OFF.
2 Økning av hastighet
Når man trykker på denne knappen, går ventilatoren over
fra avslått tilstand OFF til hastighet 1.
Når man trykker på denne knappen mens ventilatoren er
påslått ON, øker motorhastigheten fra hastighet 1 til
intensiv hastighet.
For hver hastighet vil det tilsvarende led-lyset slå seg på.
Hastighet 1: 1
Hastighet 2: 2
Hastighet 3: 3
Intensiv hastighet: 4 (blinkende)
Den intensive hastigheten er tidsinnstilt. Standard
tidsinnstilling er på 5 minutter. Når tiden er ute, stiller
ventilatoren seg på hastighet 2.
For å deaktivere funksjonen før tiden er ute, skal man
trykke på knapp 2; da stiller ventilatoren seg på hastighet
1; hvis man derimot trykker på knapp 1, slår ventilatoren
seg av.
3 Lys ON/OFF
4 Tidsinnstilling av hastighet
5 Indikator for funksjonsstatus
Tidsinnstilling av hastighet
Tidsinnstilling av hastighet aktiveres ved å trykke på knapp 4;
når tiden er ute, slår ventilatoren seg av.
Tidsinnstillingen er programmert som følger:
Hastighet 1 - 20 minutter (1 lyser fast med et blinkende punkt)
Hastighet 2 - 15 minutter (2 lyser fast med et blinkende punkt)
Hastighet 3 - 10 minutter (3 lyser fast med et blinkende punkt)
Intensiv hastighet - 5 minutter (4 lyser fast med et blinkende
punkt)
Når man trykker på knapp 1 eller 4 under tidsinnstillingen, slår
ventilatoren seg av; hvis man trykker på knapp 2, avbrytes
tidsinnstillingen, og ventilatoren går tilbake til den valgte
hastigheten.
57
Signal for skittent fettfilter
Etter 80 brukstimer blinker tallet 1 på displayet for å gi signal
om skittent fettfilter.
Når dette signalet slås på, trenger det installerte fettfilteret å
vaskes.
Signalet vises når ventilatoren er påslått ON.
For å tilbakestille signalet om skittent fettfilter, skal man holde
knapp ”1” inntrykt i mer enn 3 sekunder helt til signalet slås
av.
Tilbakestilling av signalet er mulig når ventilatoren er påslått
ON.
Signal for skittent kullfilter (kun for versjon med
resirkulering av luften)
Etter 320 brukstimer blinker tallet 2 på displayet for å gi signal
om skittent kullfilter.
Når dette signalet slås på, må det innstilte kullfilteret skiftes ut.
Signalet vises når ventilatoren er påslått ON.
For å tilbakestille signalet om skittent kullfilter, skal man holde
knapp ”1” inntrykt i mer enn 3 sekunder helt til signalet slås
av. Tilbakestilling av signalet er mulig når ventilatoren er
påslått ON.
Dersom det skulle gis signal for begge filtrene samtidig, vil
tallene 1 og 2 blinke skiftevis på displayet.
Man tilbakestiller signalene ved å utføre den overfor
beskrevne prosedyren 2 ganger.
Første gang tilbakestilles signalet for fettfilteret, og andre gang
tilbakestilles signalet for kullfilteret.
I standardmodus er ikke signalet for skittent kullfilter aktivert.
Dersom man bruker ventilatoren med resirkulering av luften,
er det nødvendig å aktivere signalet for skittent kullfilter.
Aktivering av signalet for skittent kullfilter:
Sett ventilatoren på OFF og hold knappene “2” og ”3” inntrykt
samtidig i 3 sekunder.
Tallene 1 og 2 blinker skiftevis i 2 sekunder.
Deaktivering av signalet for kullfilteret:
Sett ventilatoren på OFF og hold knappene “2” og ”3” inntrykt
samtidig i 3 sekunder.
Tallet 1 blinker i 2 sekunder.
Temperaturalarm
Ventilatoren er utstyrt med en temperatursensor som aktiverer
motoren i hastighet 3 dersom temperaturen rundt
kommandoknappene blir for høy.
Alarmen vises på displayet ved at bokstaven "t" begynner å
blinke.
Denne tilstanden blir værende helt til temperaturen senker seg
til under alarmterskelen.
Man kan avbryte denne modusen ved å trykke på knapp ”2”.
Sensoren kontrollerer romtemperaturen rundt displayet hvert
30. sekund.
Displaysymboler
Symboler Status
Hastighet 1
Hastighet 2
Hastighet 3
Hastighet 4 (intensiv)
Hastighet 1 - 20 minutter
Hastighet 2 - 15 minutter
Hastighet 3 - 10 minutter
Intensiv hastighet - 5 minutter
Vedlikehold av fettfilteret
Vedlikehold av kullfilteret
Vedlikehold av fettfilteret og
kullfilteret
Temperaturalarm
58
Vedlikehold
Advarsel! Før enhver form for rengjøring eller vedlikehold
må ventilatorhetten frakobles strømnettet ved å dra ut
ledningen eller slå av husets hovedstrømbryter.
Rengjøring
Ventilatoren må rengjøres jevnlig, både innvendig og utvendig
(minst så ofte som man utfører vedlikehold av fettfiltrene). Til
rengjøring benyttes en klut fuktet med et nøytralt
rengjøringsmiddel.
Unngå bruk av slipende eller etsende produkter.
Advarsel: Hvis ikke reglene for rengjøring og utskifting av
filtrene følges, kan det føre til brann. Det er derfor meget viktig
å følge denne bruksanvisningen nøye.
Produsenten fraskriver seg ethvert ansvar for eventuelle
skader på motoren, brann som skyldes manglende
vedlikehold eller andre skader som skyldes at instruksene
over ikke er blitt fulgt.
Fettfilteret
Fig. 26-31
Fanger kokefettpartikler.
Dette må rengjøres en gang i måneden (eller når det
elektroniske systemet viser at filteret er skittent – hvis din
modell har denne funksjonen), med milde (ikke aggressive)
rengjøringsmidler, for hånd eller i oppvaskmaskin ved lav
temperatur og med kort syklus.
Ved vask i oppvaskmaskin kan fettfilteret i metall miste fargen,
men dets filterkarakteristikker endres absolutt ikke.
For å demontere fettfilteret må man dra i fjærhåndtaket.
Kullfilter (kun med resirkulering av luften)
Fig. 28
Holder tilbake ubehagelige lukter fra matlaging.
Det aktive kullfilteret kan være én av følgende typer:
• Vaskbart aktivt kullfilter.
• IKKE vaskbart aktivt kullfilter.
Vaskbart aktivt kullfilter
Karbonfilteret kan vaskes annenhver måned i varmt vann og
med egnede rengjøringsmidler, eller i oppvaskmaskin ved
65°C (hvis man vasker det i oppvaskmaskin må det vaskes
med full syklus uten annen oppvask i maskinen).
Ta vekk overflødig vann uten å ødelegge filteret, ta deretter ut
”madrassen” inne i plastikkdekselet og sett den i stekeovnen
ved 100°C i 10 minutter for å tørke den ordentlig.
Skift ut ”madrassen” hvert 3. år og ellers hver gang stoffet er
skadet.
IKKE vaskbart aktivt kullfilter
Kullfilteret må skiftes ut hver 4. måned ved middels bruk av
ventilatoren, og oftere hvis ventilatoren brukes mye.
Det kan IKKE vaskes eller benyttes om igjen
Montering
Hekt først kullfilteret bak på ventilatorens metallhekte, og fest
det deretter foran med de to kulehåndtakene.
Demontering
Fjern kullfilteret ved å dreie kulehåndtakene som fester det til
ventilatoren 90°.
Utskifting av lyspærer
Fig. 32
Koble ventilatoren fra strømnettet.
Merk! Forsikre deg om at lyspæren er kald før du tar i den.
1. Dra ut beskyttelsesdekselet ved å presse med en liten
skrutrekker eller lignende redskap.
2. Skift ut den ødelagte lyspæren.
Bruk bare halogene lyspærer på maks 12V -20W - G4, og
pass på å ikke røre dem med hendene.
3. Lukk beskyttelsesdekselet igjen (fjærfeste).
Dersom belysningen ikke skulle virke, kontroller at lyspærene
er satt korrekt på plass før du henvender deg til teknisk
assistanse.
59
SV - Monterings- och bruksanvisningar
Följ noga instruktionerna i denna manual. Tillverkaren
frånsäger sig allt ansvar för eventuella funktionsfel, skador
eller bränder som uppstår på apparaten på grund av att
instruktionerna i denna manual inte har respekterats. Denna
köksfläkt är endast ämnad för privat bruk i hemmet.
Fläktens utseende kan skilja sig från illustrationen i
ritningarna i denna handbok men alla anvisningar för
användning, underhåll och installation förblir desamma.
! Det ä r viktigt att spara denna instruktionsbok så att den
när som helst är tillgänglig för framtida konsultationer. I
händelse av försäljning, överlåtelse eller flytt skall
instruktionsboken alltid följa med produkten.
! Läs instruktionerna noga: dessa tillhandahåller viktig
information beträffande installation, användning och
säkerhet.
! Utför inga elektriska eller mekaniska ändringar på
produkten eller avledningskanalerna.
OBS: Delar som är märkta med symbolen “(*)” är extra
tillbehör som endast medlevereras med vissa modeller, eller
icke medlevererade delar som skall införskaffas separat.
Varningsföreskrifter
Varning! Anslut inte apparaten till elnätet förrän installationen
är helt slutförd.
Gör alltid fläkten strömlös innan någon typ av
underhållsarbete eller rengöring inleds genom att dra ur
kontakten eller slå av bostadens huvudströmbrytare.
Använd alltid skyddshandskar vid installation och underhåll.
Apparaten får inte användas av barn eller personer med
reducerad rörelseförmåga eller mental kapacitet, eller
personer som saknar erfarenhet och kännedom om
apparaten, såtillvida inte användandet övervakas eller
instruktioner ges av erfaren person som ansvarar för
säkerheten.
Barn får inte lämnas utan uppsikt för att förhindra att de leker
med apparaten.
Fläkten får alridg användas utan att gallret är korrekt
monterat!
Fläkten får ALDRIG användas som avställningsyta om inte
detta är uttryckligen angivet.
Lokalen skall vara ordentligt ventilerad när köksfläkten
används tillsammans med andra apparater vilka matas med
gas och andra typer av bränsle.
Utblåsningsluften får inte ledas in i rökkanal som används för
avledning av rökångor som kommer från apparater vilka
matas med gas eller andra typer av bränsle.
Det är strängt förbjudet att flambera mat under fläkten.
Öppna lågor skadar filtren och kan orsaka brand och skall
därför undvikas i alla lägen.
Frityrkokning skall ske under uppsikt för att undvika att
överhettad olja fattar eld.
Vid användning tillsammans med spisar och
matlagningsutrustning kan tillgängliga delar hettas upp
avsevärt.
Vad beträffar de tekniska och säkerhetsåtgärder som skall
vidtas för avledning av utblåsningsluften, skall de föreskrifter
som utfärdats av lokala myndigheter noga efterlevas.
Rengör fläkten ofta, såväl utvändigt som invändigt, (MINST
EN GÅNG I MÅNADEN, och respektera under alla händelser
samtliga underhållsinstruktioner i denna manual).
Bristande rengöring av fläkten och filtren samt ett uteblivet
byte av filtren medför brandfara.
Använd eller lämna aldrig fläkten utan korrekt imonterade
lampor för att undvika risken för elektriska stötar.
Tillverkaren frånsäger sig allt ansvar för eventuella problem
eller bränder som orsakats av att instruktionerna i denna
manual inte efterlevts.
Denna produkt är märkt enligt EG-direktiv 2002/96/EEC
beträffande elektriskt och elektroniskt avfall (Waste Electrical
and Electronic Equipment, WEEE).
Genom att säkerställa en korrekt kassering av denna produkt
bidrar du till att förhindra potentiella, negativa konsekvenser
för vår miljö och vår hälsa, som annars kan bli följden om
produkten inte hanteras på rätt sätt.
Symbolen på produkten, eller i medföljande
dokumentation, indikerar att denna produkt inte får behandlas
som vanligt hushållsavfall. Den skall i stället lämnas in på en
lämplig uppsamlingsplats för återvinning av elektrisk och
elektronisk utrustning. Produkten måste kasseras enligt lokala
miljöbestämmelser för avfallshantering.
För mer information om hantering, återvinning och
återanvändning av denna produkt, var god kontakta de lokala
myndigheterna, ortens sophanteringstjänst eller butiken där
produkten inhandlades.
60
Användning
Fläkten har tillverkats för att användas som utsugningsversion
med utvändig evakuering eller som filterversion med intern
återcirkulation.
Utsugningsversion
Matoset leds ut ur lokalen med hjälp av ett avledningsrör som
är fixerat på anslutningsflänsen.
Avledningsröret skall ha samma diameter som
anslutningsflänsen.
Varning! Avledningsröret medlevereras inte och skall
införskaffas separat.
Röret skall, även när det är horisontellt draget, alltid luta lätt
(cirka 10°) uppåt, så att luften lätt kan ledas ut ur lokalen.
I det fall fläkten är försedd med kolfilter skall dessa tas ur.
Rören och utloppsöppningarna i väggen med vilka fläkten
skall anslutas bör ha samma diameter som luftutsläppet
(anslutningsflänsen).
I det fall man använder rör och utloppsöppningar i väggen
med mindre diameter medför detta en lägre utblåsprestanda
och en drastisk förhöjning av bullernivån.
Vi avsäger oss därför allt ansvar gällande denna typ av
problem.
! Använd ett så kort rör som möjligt.
! Röret skall vara så rakt som möjligt (högsta tillåtna vinkel
på böjarna 90°).
! Undvik stora skillnader i rörets tvärsnittsarea.
! Använd rör vars insida är så slät som möjligt.
! Röret skall vara tillverkat av i lag godkända material.
Filterversion
Den utsugna luften avfettas och befrias från odörer innan den
leds ut i lokalen igen. När fläkten används med denna version
är det nödvändigt att installera ett extra aktivt kolfiltersystem.
De modeller som saknar utsugningsmotor fungerar endast
som utsugningsversion och skall anslutas till en fristående
utsugningsenhet (bifogas icke).
Anslutningsinstruktionerna bifogas med den utvändiga
utblåsenheten.
Installation
Minsta tillåtna avstånd mellan kokkärlens stödyta på
spishällen och köksfläktes underkant är 50cm om det är
frågan om en elektrisk spis och 65cm om det är frågan om
gasspis eller kombinerad gashäll.
Om spishällens instruktioner anger ett större avstånd skall
detta respekteras.
Elektrisk anslutning
Nätspänningen skall motsvara spänningen som anges på
märkplåten som sitter inne i fläkten. Om fläkten är utrustad
med stickkontakt skall denna anslutas till ett uttag som är
lättillgängligt även efter installationen och som uppfyller
gällande föreskrifter. I det fall fläkten saknar stickkontakt
(direktanslutning till nätet), eller om uttaget är placerat på en
svåråtkomlig plats skall en godkänd tvåpolig strömbrytare
installeras som garanterar en fullkomlig frånkoppling från nätet
i samband med överspänningsklass III, i enlighet med
installationsbestämmelserna.
Varning! kontrollera innan fläktens krets ansluts med
nätspänningen att den fungerar korrekt och är korrekt
monterad.
Fläkten är försedd med en speciell elkabel, kontakta därför
vårt tekniska servicekontor i det kabeln skadats.
Montering
Denna typ av fläkt skall fixeras i taket.
Produkt med hög vikt. För flyttning och installation av
fläktkåpan krävs minst två personer.
61
Innan installationen påbörjas:
• Kontrollera att den införskaffade produktens dimensioner
är lämpliga för installationsplatsen.
• Ta ur det/de aktiva kolfiltret/n om sådana är
medlevererade (se även den härför gällande paragrafen).
Denna /dessa monteras tillbaka endast om fläkten skall
användas som filterversion.
• Kontrollera att inget bifogat material (till exempel påsar
med skruvar, garantihandlingar etc.) har placerats inne i
fläkten (av transportskäl), avlägsna eventuellt och spar.
• Om det är möjligt skall möbler under och intill fläktens
installationsområde kopplas ur och avlägsnas i syftet att
öka åtkomligheten till taket/väggen där fläkten skall
installeras. I annat fall skall möbler och delar i området
intill installationsplatsen så långt det är möjligt skyddas.
Välj en plan yta och täck den med ett skyddande
överdrag där fläkten och medlevererade delar läggs upp.
• Kontrollera också att ett elektriskt uttag finns i närheten
av fläktens installationsplats (på tillgänglig plats även när
fläkten är monterad) och att det går att ansluta fläkten till
en anordning som leder ut röken utomhus (gäller endast
Utsugningsversionen).
• Utför alla nödvändiga väggarbeten (t.ex.: installationen
av ett eluttag och/eller en öppning för avledningsrörets
passage).
Fläkten är utrustad med fixeringspluggar som passar de flesta
typer av väggar/tak. Det är under alla händelser nödvändigt
att rådfråga en kvalificerad fackman för att förvissa sig om att
materialen är lämpade för den aktuella typen av vägg/tak.
Väggen/taket skall vara tillräckligt hållfast för att bära upp
fläktens vikt.
Funktion
Använd en högre hastighet om matoset är mycket
koncentrerat. Vi rekommenderar att starta luftevakueringen 5
minuter innan matlagningen inleds och låta den fungera i
cirka 15 minuter efter avslutad matlagning.
1 ON/OFF motor
När knappen trycks ned startar fläkten med hastighet 1.
När knappen trycks ned samtidigt som fläkten är i
funktion övergår den till OFF-status.
2 Hastighetsökning
När knappen trycks ned övergår fläkten från OFF-status
till hastighet 1.
När knappen trycks ned (fläkten i ON-status) höjs
motorhastigheten från hastighet 1 till intensivhastigheten
Varje hastighet motsvaras av en tänd lysdiod.
Hastighet 1:1
Hastighet 2: 2
Hastighet 3:3
Intensivhastighet:4 (blinkande)
Intensivhastigheten är tidsbegränsad.
Standardfunktionstiden är 5 min., varefter fläkten
övergår till hastighet 2.
För att avaktivera funktionen innan tiden förflutit trycker
man på tangent 2, fläkten övergår till hastighet 1, om
tangent 1 trycks ned stängs fläkten av.
3 ON/OFF belysning
4 Tidsbegränsning av hastighet
5 Indikator för funktionsstatus
Tidsbegränsning av hastighet
Tidsbegränsningen av hastigheterna aktiveras genom att man
trycker ned tangent 4, när tiden förflutit stängs fläkten av.
Tidsbegränsningen fungerar på följande sätt:
Hastighet 1 - 20 minuter (1 lyser med fast sken, punkten
blinkar)
Hastighet 2 - 15 minuter (2 lyser med fast sken, punkten
blinkar)
Hastighet 3 - 10 minuter (3 lyser med fast sken, punkten
blinkar)
Intensivhastighet - 5 minuter (4 lyser med fast sken, punkten
blinkar)
Om man i samband med den tidsbegränsade funktionen
trycker ned tangent 1 eller 4 slås fläkten av, när tangent 2
trycks ner återgår fläkten till den tidigare inställda hastigheten.
62
Signal för fettfilter
Efter 80 funktionstimmar aktiveras fettfiltrets signal och
indikeras på displayen med den blinkande siffran 1.
När denna signal aktiveras kräver det installerade fettfiltret
rengöring.
Signalen är endast synlig när fläkten är på (ON-status).
Återställ signalen genom att hålla tangent ”1” nedtryckt i mer
än 3 sekunder tills signalen släcks.
Signalen kan endast återställas när fläkten är på (ON-status).
Signal för kolfilter (gäller endast filterversion)
Efter 320 funktionstimmar aktiveras kolfiltrets signal och
indikeras på displayen med den blinkande siffran 2.
När denna signal aktiveras skall det installerade kolfiltret bytas
ut..
Signalen är endast synlig när fläkten är på (ON-status).
Återställ signalen genom att hålla tangenten ”1” nedtryckt i
mer än 3 sekunder tills signalen släcks
Signalen kan endast återställas när fläkten är på (ON-status).
I det fall båda filtersignalerna har aktiverats samtidigt blinkar
siffrona 1 och 2 växelvis.
Återställningen sker genom att man utför ovan beskrivna
procedur 2 gånger.
Första gången återställs fettfiltrets signal, andra gången
återställs kolfiltrets signal.
Kolfiltrets signal är inte aktiverad med standardfunktionen.
I det fall fläkten skall användas som filterversion är det därför
nödvändigt att aktivera kolfiltrets signal.
Aktivering av kolfiltrets signal:
Stäng av fläkten (OFF) och håll tangenterna ”2” och ”3”
nedtryckta samtidigt under 3 sekunder.
Siffrorna 1 och 2 blinkar i 2 sekunder.
Avaktivering av kolfiltrets signal:
Stäng av fläkten (OFF) och håll tangenterna ”2” 3” och ”
nedstryckta samtidigt under 3 sekunder”.
Siffran 1 blinkar i 2 sekunder”.
Temperaturlarm
Fläkten är utrustad med en temperatursensor som startar
motorn på hastighet 3 i det fall temperaturen runt
displayområdet är för hög.
Larmet indikeras på displayen när bokstaven "t" blinkar.
Larmet förblir aktiverat tills temperaturen sjunkit under den
högsta tillåtna.
Om tangenten ”2” trycks ned avaktiveras larmet.
Sensorn mäter rumstemperaturen i närheten av
displayområdet varje 30 sekunder.
Displayens visualiseringar
Visualisering Tillstånd
Hastighet 1
Hastighet 2
Hastighet 3
Hastighet 4 (intensiv)
Hastighet 1 - 20 minuter
Hastighet 2 - 15 minuter
Hastighet 3 - 10 minuter
Intensivhastighet - 5 minuter
Underhåll av fettfiltret
Underhåll av kolfiltret
Underhåll av fettfiltret och kolfiltret
Temperaturlarm
63
Underhåll
Varning! Gör alltid fläkten strömlös innan någon typ av
underhållsarbete eller rengöring inleds genom att slå
ifrån bostadens huvudströmbrytare.
Rengöring
Fläkten skall rengöras ofta, såväl invändigt som utvändigt
(åtminstone med samma underhållsintervall som för
fettfiltren). Använd en trasa fuktad med neutrala
rengöringsmedel vid rengöring.
Undvik produkter som innehåller slipmedel.
ANVÄND INTE ALKOHOL!
Varning: Observera att en bristande rengöring av apparaten
och icke utförda filterbyten kan medföra brandrisk. Följ därför
ovanstående instruktioner noga.
Tillverkaren frånsäger sig allt ansvar för eventuella
motorskador, eldsvådor beroende på ett bristande underhåll
eller att dessa instruktioner inte respekterats.
Observera att en bristande rengöring av apparaten och filtren
kan medföra brandrisk. Följ därför ovanstående instruktioner
noga.
Fettfilter
Fig. 26-31
Detta suger upp fettpartiklar som bildas i samband med
matlagningen.
Filtret skall rengöras en gång i månaden (eller när indikatorn
för filtrets mättning – om sådan finns på er modell – anger att
detta är nödvändigt), med ett milt rengöringsmedel, för hand
eller i diskmaskin, med låg temperatur och kort program.
Vi tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att
detta på något sätt påverkar filtrets uppsugningsförmåga.
När filtret skall monteras ur drar man i handtaget som lossas
med hjälp av en fjäder.
Kolfilter (gäller endast filterversionen)
Fig. 28
Kolfiltret fångar upp obehagliga odörer som uppstår i
samband med matlagningen.
Det finns två typer av aktiva kolfilter:
• Aktiva kolfilter som kan rengöras.
• Aktiva kolfilter som INTE kan rengöras.
Aktivt kolfilter som kan rengöras
Kolfiltret kan tvättas varannan månad med varmt vatten och
ett lämpligt rengöringsmedel, eller i diskmaskin med 65°C (om
filtret diskas i diskmaskin skall ett fullständigt program köras
utan annan disk i maskinen).
Avlägsna allt överflödigt vatten utan att skada filtret, ta
därefter ur dynan som sitter i plastramen och torka den
avslutningsvis i ugnen med 100°C i 10 minuter.
Aktivt kolfilter som INTE kan rengöras
Kolfiltret mättas efter en mer eller mindre lång tidsperiod
beroende på i vilken utsträckning fläkten används, på typen av
matlagning och hur regelbundet fettfiltren rengörs. Det är
under alla händelser nödvändigt att ersätta kolfilterpatronen
minst var 4 månad.
Filtret kan INTE rengöras eller återanvändas.
Montering
Haka först fast det aktiva kolfiltret baktill på fläktens metallflik
och därefter framtill med de båda rattarna.
Nedmontering
Ta ur det aktiva kolfiltret genom att vrida de båda rattarna med
vilka det är fixerat i fläkten 90°.
Byte av Lampor
Fig. 32
Koppla ur apparaten från elnätet.
Varning! Kontrollera att lamporna har svalnat innan ni vidrör
dem.
1. Ta bort skyddet med hjälp av en liten platt skruvmejsel
eller liknande verktyg.
2. Ersätt den skadade lampan.
Använd endast halogenlampor 12V -20W max - G4, och
var noga med att inte vidröra lamporna.
3. Stäng plafonden igen (fixering genom intryckning).
I det fall belysningen inte fungerar, kontrollera att lamporna är
korrekt iskruvade i sitt säte innan ni kontaktar det tekniska
servicekontoret.
64
HR - Uputstva za montažu i za uporabu
Strogo se pridržavajte uputstava koje donosi ovaj
priručnik. Otklanjamo bilo kakvu odgovornost za eventualne
nezgode,smetnje ili požar na aparatu koji proizlaze iz
nepoštivanja uputstava koje donosi ovaj priručnik. Kuhinjska
napa je projektirana isključivo za kućansku uporabu.
Vanjski izgled kuhinjske nape se može ponešto
razlikovati od onog što smo opisali i ilustrirali u crtežima
ovog priručnika, ali u svakom slučaju uputstva za
uporabu, održavanje iste i instalacija ostaju
nepromijenjena.
! Važno je sač čuvati ovaj priru nik da biste ga mogli
konzultirati u svakom trenutku. U slučaja da prodate ovaj
proizvod , poklonite ili da se preselite uvjerite se da on
bude uvijek zajedno sa proizvodom.
! Pažljivo pročitajte uputstva: u njima se nalaze važne
informacije o instalaciji, uporabi i sigurnosti.
! Ne izvršavajte nikakve mehanič čke ili elektri ne varijacije
(izmjene ) na proizvodu ili na cijevima za izbacivanje.
Napomena: Pojedinosti koje su označene znakom "(*)" su
opcionalni pribor koji se daje samo s određenim modelima ilii
pojedinosti koje se ne prilažu jer ih trebate kupiti.
Upozorenja
Pozor! Ne priključ čujte aparat na elektri nu mrežu sve dok
niste kompletno završili sa instaliranjem.
Prije bilo kakvog enja ili održavanja, iskopč ćiš čajte kuhinjsku
napu s električne mreže vadeći utikač ili isključ ćuju i opći
kućni prekidač/sklopku.
Ovaj aparat nije namijenjen uporabi od strane djece ili osoba
koje imaju smanjene fizičke,mentale ili osjetne sposobnosti, i
kojima nedostaje iskustva i saznanja osim ako oni nisu
nadgledani i obučeni kako upotrebljavati aparat od osoba koje
su odgovorne za njihovu sigurnost.
Trebate paziti na djecu da se ne igraju s aparatom .
Na upotrebljavajte nikada kuhinjsku napu bez da je pregrada
ili mrežica pravilno montirana!
Ne upotrebljavajte NIKADA napu kao podlogu na koju ćete
polagati predmete ukoliko to nije jasno naglašeno.
Prostorija treba imati dovoljno provjetravanje, kada je
kuhinjska napa upotrebljavana istovremeno s drugim
aparatima na plinski pogon ili na drugo gorivo.
Zrak koji se usisava ne smije biti proveden u cijev koja se
koristi za izbacivanje dimova koje proizvode ostali aparati na
plinski pogon ili drugo gorivo.
Strogo se zabranjuje pripremanje hrane na plamenu ispod
nape.
Korištenje nekontroliranog plamena je štetno za filtre te može
izazvati požar ,u svakom slučaju bi ga trebalo izbjegavati.
Držite pod kontrolom postupak pri prženju kako biste izbjeglii
da se pregrijano ulje zapali.
Neki dijelovi se mogu znatno zagrijati kada se koriste zajedno
sa aparatima za kuhanje.
Što se tiče tehničkih mjera kojih se treba pridržavati s obzirom
na dimove, strogo se pridržavajte pravilnika nadležnih lokalnih
vlasti .
Kuhinjska napa se treba č često istiti i prati i izvana i iznutra
(BAREM JEDANPUT NA MJESEC, poštivajte sve ono što je
navedeno u uputstvima za održavanje koje donosi ovaj
priručnik).
Ne poštivanje propisa o č ćiš enju nape i zamjene i č ćiš enja
filtra povećava opasnost od požara.
Ne upotrebljavajte niti ostavljajte kuhinjsku napu bez da ste
pravilno montirali lampe jer postoji rizik od električnog udara.
Otklanjamo bilo kakvu odgovornost radi eventualnih
neprilika,štete ili požara koje bi mogao izazvati aparat a koje
proizlaze iz nepoštivanja uputstava koje donosi ovaj priručnik.
Ovaj aparat je označen u skladu s Europskim pravilima
2002/96/EC, Waste Electrical and Electronic Equipment
(WEEE). Provjerite jeste li odveli na otpad ovaj proizvod u
skladu s lokalnim pravilima, korisnik doprinosi sprečavanju i
uklanjanju eventualnih negativnih posljedica za okolinu i za
zdravlje.
Ovaj simbol na proizvodu ili na dokumentaciji koja ga
prati govori da ovaj proizvod ne smije tretiran kao ostali
kuhinjski otpad nego treba biti odveden na odgovarajući
sabirni centar gdje se odbacuju električ đni i elektronski ure aji.
Odbacite takve uređaje tako da se pridržavate lokalnih pravila
za uklanjanje otpadaka. Za dobijanje daljnjih informacija o
odbacivanju ovakvih aparata, obratite se lokalnim uredima,
sabirnim mjestima za sakupljanje otpada ili trgovini u kojoj ste
kupili ovaj proizvod.
65
Korištenje
Kuhinjska napa je napravljena kako bi se koristila u usisnojj
verziji s vanjskim pražnjenjem (evakuacijom) ili pomoću filtra
koji kruži u unutrašnjosti prostorije.
Verzija za isisivanje
Para se izbacuje vani uz pomoć cijevi za odsis koja se
pričvršćuje za spojnu prirubnicu.
Dijametar cijevi za odsis treba biti jednak dijametru karike za
povezivanje.
Upozorenje! Cijev za odsis nije priložena s opremom te se
treba kupiti.
U vodoravnom dijelu, cijev se treba lagano podizati prema
gore ( otprilike 10°) na način da izbaci što je lakše moguće
zrak prema vani.
Ako je kuhinjska napa opremljena karbonskim filterima, oni se
trebaju ukloniti.
Povežite kuhinjsku napu i otvore za izbacivanje na zidu s istim
promjerom otvora za zrak (spojna prirubnica).
Korištenje cijevi i otvora za izbacivanje na zidu koje imaju
manji promjer će smanjiti sposobnost usisavanje te će dovesti
do znatnog pove anja buke. ć
Stoga otklanjamo bilo koju odgovornost u svezi onoga što
smo gore naveli.
! Koristite cijev koja ima minimalnu neophodnu duljinu.
! Koristite cijev koja ima minimalni mogući broj zavoja
(maksimalni kut zavoja: 90°).
! Izbjegavajte drastične promjene dijametra cijevi.
! Koristite cijevi koje imaju što je moguće glađu
unutrašnjost.
! Materijal od kojeg je napravljena cijev treba biti odobren
propisima.
Filtracijska verzija
Usisavani zrak će se o a te čistiti od masnoć će se ponovno
vratiti u prostoriju. Da biste koristili kuhinjsku napu u ovoj
verziji potrebno je instalirati dodatni sustav za filtraciju na
osnovi aktivnih karbonskih filtara.
Modeli bez motora za usisivanje funkcioniraju samo u usisnojj
verziji i trebaju biti povezani sa vanjskom jedinicom za
usisivanje (koja nije priložena).
Uputstva o povezivanju su priložena s vanjskom usisnom
cjelinom.
Postavljanje
Minimalna udaljenost između podloge za posude na uređaju
za kuhanje i najnižeg dijela kuhinjske nape ne smije biti niža
od 50cmkada se radi o električnim štednjacima ,a 65cmu
slučaju plinskih štednjaka ili mješovitih.
Ukoliko uputstva za instalaciju aparata na plin govore da je
potrebno održavati veću udaljenost, trebate ih se pridržavati.
Povezivanje s električnom strujom
Napon mreže treba odgovarati naponu koji je naveden na
etiketi karakteristika koji se nalazi u unutrašnjosti kuhinjske
nape.Ukoliko ima utikač, povežite kuhinjsku napu s jednim
utikačem koja je u skladu s propisima na snazi i koji je
postavljen na pristupačnom mjestu čak i nakon instalacije.
Ako nije opremljen utikačem (direktno povezivanje s mrežom)
ili utikač nije postavljen na pristupa nom mjestu, č čak i nakon
instalacije postavite dvopolan prekidač koji je u skladu s
propisima i koji osigurava kompletno iskopčavanje s mreže u
uvjetima kategorije br.3 o previsokom naponu , u skladu s
pravilima o instalaciji.
Upozorenje! Prije nego što ponovno povežete kružni put
kuhinjske nape s napajanjem mreže te provjerite pravilno
funkcioniranje , uvijek dobro kontrolirajte je li kabl mreže bio
pravilno montiran.
Kuhinjska napa je opremljena specijalnim kabelom za
napajanje; u slučaju da dođe do oštećenja kabela možete ga
zatražiti i dobiti od Tehničke potpore.
Montaža
Ova se vrsta kuhinjske nape treba pričvrstiti na strop.
Radi se o proizvodu sa izuzetno velikom težinom,
pokretanje i instalaciju kuhinjske nape trebaju obaviti
barem dvije ili više od dvije osobe.
66
Prije nego što počnete s postavljanjem:
• Provjerite da li proizvod koji ste kupili ima dimenzije koje
su prikladne zoni koju ste odabrali.
• Uklonite aktivni/e karbonski/e filtar/e ukoliko je/su
priložen/i (vidi i paragraf koji se odnosi na to). On/i se
treba/ju ponovo montirati samo ukoliko koristite kuhinjsku
napu u verziji koja filtrira.
• Provjerite da se u unutrašnjosti nape ne nalaze( radi
praktičnijeg prijevoza opremni materijal (na primjer
vrećice s vijcima, garancije itd) , to eventualno uklonite i
sačuvajte.
• Ukoliko je moguće razdvojite i uklonite namještaj koji je
ispod ili u blizini zone na koju se postavlja kuhinjska napa
kako bi se olakšao pristup stropu ili zidu na koji se
postavlja napa. Ukoliko to nije moguće, zaštitite na
najbolji mogući način namještaj i sve ono što bi moglo biti
oštećeno prilikom postavljanja nape. Izaberite ravnu
površinu i pokrijte je zaštitnim pokrivačem jer ćete tamo
prisloniti kuhinjsku napu i opremni materijal.
• Uvjerite se da se u blizini zone u kojoj ćete instalirati
kuhinjsku napu (u zoni u kojoj je mogu pristup i kad ste ć
završili s montiranjem nape) nalazi i utikač za struju i da
je moguće povezati se s uređajem za izbacivanje dimova
vani (samo Usisna verzija).
• Obavite sve potrebne zidarske radove ( na primjer:
instaliranje jednog utikača za struju i/ili otvora za prolazak
ispušne cijevi).
Kuhinjska napa ima komadiće za prič ćvrš ivanje koji su
prikladni za skoro sve zidove ili stropove. Pored svega toga je
potrebno se obratiti kvalificiranom stručnjaku koji će utvrditi
prikladnost materijala vrsti zida ili stropa. Zid ili strop treba biti
dovoljno čvrst kako bi podnio težinu kuhinjske nape.
Funkcioniranje
Upotrebljavajte veću brzinu u slu aju velikog prisustva pare u č
kuhinji. Savjetujemo da uključite usisavanje 5 minuta prije
nego što počnete s kuhanjem i da ostavite da djeluje nakon
što ste završili s kuhanjem za još otprilike 15 minuti.
1. ON/OFF motora
Pritiskajući tipku kuhinjska napa se uključuje na brzinu 1.
Pritiskajući tipku tijekom rada kuhinjska napa prelazi u
stanje OFF.
2. Povećavanje brzine
Pritiskajući tipku kuhinjska napa prelazi iz stanja OFF u
brzinu 1.
Pritiskajući tipku (kuhinjska napa u stanju ON) povećava
se brzina motora s brzine 1 na intenzivnu brzinu.
Prilikom uključivanja svake brzine uključuje se i
odgovarajuće indikaciono svjetlo.
Brzina 1: 1
Brzina 2: 2
Brzina 3: 3
Intenzivna brzina: 4 (bliješti)
Intenzivna brzina ima određeno vremensko trajanje.
Standardno vremensko trajanje je 5’(minuta), na isteku
tog vremensog perioda kuhinjska napa se postavlja na
brzinu 2.
Želite li deaktivirati ovu funkciju prije isteka tog
vremenskog perioda pritisnite tipku 2, kuhinjska napa će
se postaviti na brzinu 1, pritiskajući tipku kuhinjska 1
napa će se isključiti.
3. ON/OFF svjetla
4. Vremensko određivanje brzine
5. Indikator o funkcioniranju
Vremensko određivanje brzine
Vremensko određivanje brzine se osposobljava na način da
pritisnete tipku 4, nakon isteka vremenski odre ene brzine đ
kuhinjska napa se isključuje.
Vremensko određivanje brzine se dijeli na ovaj način:
Brzina 1 - 20 minuta (1 fiksan, mjesto koje bliješti)
Brzina 2 - 15 minuta (2 fiksan, mjesto koje bliješti)
Brzina 3 - 10 minuta (3 fiksan, mjesto koje bliješti)
Intenzivna brzina - 5 minuta (4 fiksan, mjesto koje bliješti)
Tijekom rada s vremenski odre enom brzinom pritiskajuđ ći
tipku 1 ili tipku 4 kuhinjska napa se isključuje, pritisnete li tipku
2 kuhinjska napa izlazi iz režima rada vremenski određene
brzine te se postavlja na odabranu brzinu.
67
Signalizacija filtra za uklanjanje masnoće
Poslije 80 sati rada filtar za uklanjanje masnoće signalizira
zasićenje a to se prikazuje na display-u pomo u broja 1 koji ć
bliješti.
Kada se pojavi takva vrsta signalizacije filtar za uklanjanje
masnoće ima potrebu da se opere.
Signalizacija se može vidjeti samo kada je kuhinjska napa u
stanju ON.
Želite li eliminirati signalizaciju filtra za uklanjanje masnoće,
pritisnite tipku “1” dulje od 3”(sekunde),sve dok se takva
signalizacija ne isključi.
Eliminacije ovakve signalizacije je moguća kada je kuhinjska
napa u stanju ON.
Signalizacija karbonskog filtra (samo u filtracijskoj verziji)
Poslije 320 sati rada karbonski filtar za uklanjanje masnoće
signalizira zasićenje a to se prikazuje na display-u pomoću
broja 2 koji bliješti.
Kada se pojavi takva vrsta signalizacije filtar za uklanjanje
masnoće ima potrebu da se zamijeni.
Signalizacija se može vidjeti samo kada je kuhinjska napa u
stanju ON.
Želite li eliminirati signalizaciju karbonskog filtra, pritisnite
tipku “1” dulje od 3”(sekunde),sve dok se takva signalizacija
ne isključi.
Eliminacije ovakve signalizacije je moguća kada je kuhinjska
napa u stanju ON.
U slučaju da istovremeno dođe do signalizacije zasićenja oba
filtra, na display-u će bliještiti naizmjenično brojevi 1 i 2 .
Možete obaviti resett na način da izvršite gore navedenu
proceduru dva puta.
Prvi put se obavlja resett signalizacije filtra za uklanjanje
masnoće, drugi put se obavlja resett karbonskog filtra.
Kada se radi o standardnom modalitetu signalizacija
karbonskog filtra nije aktivna.
U slučaju da se kuhinjska napa koristi u filtracijskoj verziji
potrebno je osposobiti signalizaciju karbonskog filtra.
Aktivacija signalizacije karbonskog filtra:
Postavite kuhinjsku napu u stanje OFF i držite istovremeno
pritisnutim tipke “2” i “3” u trajanju od 3”(sekunde).
Brojevi 1 i 2 će naizmjenično bliještiti u trajanju od
2”(sekunde).
Deaktivacija signalizacije karbonskog filtra:
Postavite kuhinjsku napu u stanje OFF i držite istovremeno
pritisnutim tipke “2” i “3” u trajanju od 3”(sekunde).
Broj 1 će bliještiti u trajanju od 2”(sekunde).
Alarm u vezi s Temperaturom
Kuhinjska napa je opremljena senzorom za temperaturu koji
aktivira motor na brzinu 3 u slučaju u kojem temperatura u
zoni display bude previsoka.
Alarmno stanje se prikazuje na display-u uz pomoć slova t
koje bliješti.
Ovakvo stanje će potrajati sve dok se temperatura ne spusti
ispod alarmne granice.
Možete izaći iz ovog modaliteta na način da pritisnete tipku
“2”.
Svako 30” (sekundi) senzor kontrolira temperaturu ambijenta
u zoni display.
Vizualizacije na Display-u
Vizualizacija Stanje
Brzina 1
Brzina 2
Brzina 3
Brzina 4 (intenzivna)
Brzina 1 - 20 minuta
Brzina 2 - 15 minuta
Brzina 3 - 10 minuta
Intenzivna brzina - 5 minuta
Održavanje Filtra za uklanjanje
masnoće
Održavanje Karbonskog filtra
Održavanje Filtra za uklanjanje
masnoće i Karbonskog filtra
Alarm Temperatura
68
Održavanje
Upozorenje! Prije bilo kakvog postupka č ćiš enja ili
održavanja, iskopčajte kuhinjsku napu od napajanja
strujom na način da izvadite uti nicu ili isključ čite opći
prekidač kuće.
Č ćiš enje
Kuhinjska napa se treba č često istiti ( barem isto tako često
kao i filtri za uklanjanje masnoće), u unutrašnjosti i izvana.
Koristite ovlaženu krpu s neutralnim deterdžentima u tekućem
stanju.
Izbjegavajte uporabu proizvoda koji bi mogli grebati.
NE KORISTITE ALKOHOL!
Pozor: Nepoštivanje pravila o č ćiš enju aparata i pravila o
zamjeni filtara povećava rizik od požara. Stoga se preporučuje
poštivanje sugeriranih uputstava.
Otklanjamo bilo kakvu odgovornost za eventualne kvarove na
motoru, požar izazvan neodgovarajućim održavanjem ili
nepoštivanjem navedenih upozorenja.
Filtar za masnoću
Slika 26-31
Zadržava čestice masnoće koje se stvaraju prilikom
kuhanja.
Trebate ga očistiti jedan put na mjesec (ili kada indikator
prepunjavanja filtra to pokazuje – ukoliko model koji ste kupili
predviđa takvu mogućnost), upotrebljavajući blage
deterdžente, ručno ili u perilici posuđa na niskoj temperaturi i
uključite kratki ciklus.
Nakon pranja u perilici posuđa filtar za uklanjanje masnoće bii
mogao djelovati isprano i izgubiti boju ali njegove
karakteristike filtriranja se ni u kojem slučaju ne mijenjaju.
Da biste skinuli filtar za uklanjanje masnoće povucite ručicu
na opruge koja se otkvači.
Karbonski filtar (samo za filtracijsku verziju)
Slika 28
Zadržava neugodne mirise koji se stvaraju prilikom
kuhanja.
Aktivni karbonski filtar može biti jedan od ovih tipova:
• Aktivni karbonski filtar koji se može oprati.
• Aktivni karbonski filtar koji se NE može oprati.
Aktivni karbonski filtar koji se može oprati
Karbonski filtar trebate oprati svaka dva mjeseca u toploj vodi
s prikladnim deterdžentima ili u perilici za posuđe na 65°C ( u
slučaju pranja u perilici za posuđe odaberite kompletan ciklus
pranja bez da perete i drugo posuđe zajedno s karbonskim
filtrom ).
Uklonite višak vode nakon pranja bez da oštetite filtar, nakon
č ć č ć čega ete izvaditi i madraš i koji se nalazi unutar plasti nog
ležišta,te ćete ga položiti u pećnicu oko 10 minuta na 100°C
kako bi ga definitivo osušili.
Zamijenite madrašč ći svake 3 godine ili svaki put kada vidite
da je on oštećen.
Aktivni karbonski filtar koji se NE može oprati.
Zasićenje karbonskog filtra se pojavljuje poslije manje-više
produljene uporabe s obzirom na tip kuhinje i na urednost u
č ć ć čiš enju filtera za uklanjanje masno e. U svakom slu aju je
potrebno zamijeniti kartušu barem svaka četiri mjeseca.
NE može se niti oprati, niti obnoviti.
Montaža
Zakačite aktivni karbonski filter najprije sa stražnje strane na
metalni preklopac kuhinjske nape, potom na prednjoj strani uz
pomoć dvije okrugle drške.
Razmontiranje
Uklonite aktivni karbonski filter okreć ću i 90° okrugle drške
koje ga prič ćvrš uju za kuhinjsku napu.
Zamjena Lampe
Slika 32
Iskopčajte aparat s električne mreže.
Pozor! Prije nego što dodirnete lampe provjerite jesu li se
ohladile.
1. Izvadite zaštitni dio koristeć č či se malim zavija em ili sli nim
priborom kao polugom.
2. Zamijenite oštećenu lampu.
Koristite samo halogene lampe od 12V -20W maks - G4, i
pripazite da ih ne dirate rukama.
3. Stavite na mjesto zaštitni dio ( ako ste dobro uč čvrstili, ut
ćete prasak).
Ako vam ne bude funkcionirala rasvjeta, kontrolirajte jeste li
pravilno stavili lampu prije nego što pozovete tehnički servis
69
CS - Návod na montáž a používání
Výrobce odmítá p evzít jakoukoliv odpovř ědnost za případné
závady, škody nebo vznícení digestoře, které byly způsobeny
nedodržením t byla projektována k ěchto př ůedpis . Digestoř
výluč ěn domácímu použití.
Digestoř může mít odlišný vzhled od ilustrací na
výkresech této př číru ky, nicméně návod k použití, údržba
a montáž zůstávají nezmě ěn ny.
! Je důležité uchovat si tuto př číru ku, abyste ji mohli
konzultovat v jakémkoliv okamžiku. V př ěípad prodeje,
postoupení či stěhování si zajistěte, aby zůstala společ ěn
s přístrojem.
! P e tř č ěte si pozorně návod: obsahuje důležité informace o
instalaci, užití a bezpečnosti.
! Neměňte elektrickou či mechanickou úpravu výroku
anebo vývodního zařízení.
Poznámka: detaily označené symbolem “(*)” jsou volitelné
doplňky, dodáváné pouze pro některé modely nebo
součástky, které je nutné dokoupit.
Výměna žárovek
Pozor! Nenapojujte přístroj na elektrickou síť, dokud nebyla
zcela dokončena jeho instalace.
Před provedením jakéhokoliv úkonu čištění nebo údržby, je
třeba odpojit kryt od elektrické sítě tak, že se odpojí od
zásuvky nebo vypnutím hlavního vypínače obytné jednotky.
Při všech instalačních a údržbových pracích používejte
pracovní rukavice.
Přístroj není určen k používání pro d ti nebo pro osoby se ě
sníženými fyzickými, smyslovými nebo mentálními
schopnostmi, které s ním nemají zkušenost a neznají ho. Tyto
osoby můžou s přístrojem zacházet pouze tehdy, kdy jsou pod
dohledem odborného personálu nebo jsou speciálně
vyškoleny k jeho použití osobou odpovědnou za jejich
bezpečnost.
Děti musí být pod dohledem, aby si s přístrojem nehrály.
Nikdy nepoužívejte kryt bez správně namontované mříže!
Kryt nesmí být NIKDY používán jako odkládací plocha. Může
se tak stát pouze ve specificky uvedených případech.
Místnost musí být vybavena dostatečnou ventilací, v př ěípad ,
že je kuchyňský kryt používán současně s jinými přístroji
s plynovým spalováním nebo spalováním jinými palivy.
Odsávaný vzduch nesmí být odvád n do odvodu používaného ě
pro odpad kouřů z př ůístroj na plynové spalování nebo
spalování jiných paliv.
Je p zakázáno vař ěísn řit jídla s volným plamenem pod krytem.
Použití otevřeného plamene je škodlivé pro filtry a může se
stát př čí inou požárů, je tedy třeba se mu vyhnout v každém
případě.
Smažení je třeba provádět pouze za stálé kontroly, aby
nenastala situace, kdy se olej př řeh eje a dojde k jeho
vznícení.
P nřístupné části se mohou znač ě rozpálit, pokud jsou
používány souč ěasn s varným zařízením.
Pokud se týká technických a bezpečnostních opatření, která
je třeba zaujmout při odvádění kouře, je třeba úzce dodržovat
normy místních odpovědných orgánů.
Kryt je tř č čeba asto istit jak vnitř ěn , tak z vnějšku (ALESPOŇ
JEDNOU ZA MĚSÍC), je třeba v každém př ěípad dodržovat
vše, co je uvedeno v návodu k údržbě popsaném v tomto
manuálu).
Nedodržování norem č ěišt ní krytu a výměny a č ěišt ní filtrů se
m íůže stát př činou požárů.
Nepoužívejte či nenechávejte digestoř bez řádně nastavených
svíditel a nevystavujte se tak nebezpe í elektrického výboje. č
Výrobce se zříká jakékoliv odpovědnosti za eventuální
nepříjemnosti, škody nebo požáry způsobené na přístroji,
které jsou následkem nedodržování pokynů uvedených
v tomto manuálu.
Tento spotř čebi je označený v souladu s evropskou směrnicí
2002/96/ES o likvidaci elektrického a elektronického zařízení
(WEEE). Zajištěním správné likvidace tohoto výrobku
pomůžete zabránit případným negativním důsledkům na
životní prostředí a lidské zdraví, ke kterým by nevhodnou
likvidací tohoto výrobku mohlo dojít.
Symbol na výrobku nebo na dokumentech přiložených
k výrobku udává, že tento spotř č řebi nepat í do domácího
odpadu. Spotř čebi je
nutné odvézt do sběrného místa pro recyklaci elektrického a
elektronického zařízení.
Likvidace musí být provedena v souladu s místními předpisy o
ochraně životního prostředí, které se týkají likvidace odpadu.
Podrobnější informace o zpracování, rekuperaci a recyklaci
tohoto výrobku zjistíte u příslušného místního ú adu, služby ř
pro likvidaci domovního odpadu nebo v obchodě, kde jste
výrobek zakoupili.
70
Použití
Digestoř je možné použít s odsáváním mimo místnost, nebo
s recirkulačním filtrem pro č ěišt ním vzduchu v místnosti.
Odsávání mimo místnost
Páry jsou vyváděny mimo místnost odtahovím potrubím
upevněného na spojovací přírubě.
Prů ěm r odtahového potrubí se musí rovnat prů ěm ru
spojovacího prstence.
Pozor! Odtahové potrubí není součástí vybavení a je třeba ho
zakoupit.
Horizontální část odtahového potrubí musí mít lehký sklon
směrem nahoru (přibližně 10°), tak aby vzduch mohl být
odváněn směrem ven snadněji.
Jestliže je digestoř vybavena filtry s uhlíkem, musejí být
vyňaty.
Napojte digestoř na odtahového potrubí se stejným prů ěm rem
jako vývod vzduchu (spojovací příruba).
Použití odtahového potrubí s menším prů ěm rem způsobí
snížení výkonu a zvýšení hluku.
Za to výrobce odmítá jakoukoliv zodpovědnost.
! Používejte co nejkratší odtahové potrubí.
! Používejte odtahové potrubí s co nejmenším počtem
záhybů (maximální úhel záhybu: 90°).
! Vyhněte se zásadním změnám sekce vedení odtahu.
! Používejte odtahové potrubí s co nejhladším vnitřním
povrchem.
! Materiál použitý pro odtahové potrubí musí odpovídat
platným normám.
Odsávání s recilkulací
Odsávaný vzduch bude před návratem do místnosti zbaven
tuku a pachů. K použití digestoře v této verzi je nutné
instalovat dodatečný systém filtrování na základě aktivních
uhlíků.
Modely bez sacího motoru jsou dodávány pouze v odtahové
verzi a musí být napojeny na externí odsávání.(Není součástí
dodávky).
Návod na propojení je uveden spolu s periferní odsávací
jednotkou.
Instalace
Minimální vzdálenost mezi podporou nádoby na varné ploše a
nejnižší částí digestoře nesmí být menší než 50cm v případě
elektrických sporáků 65cm v případě plynových či smíšených
sporáků.
Pokud návod na instalaci varného zařízení na plyn doporučují
větší vzdálenost, je třeba se tímto pokynem řídit.
Elektrické připojení
Síťové napětí musí odpovídat napětí uvedenému na štítku
s charakteristikamii umístěnému uvnitř krytu. Pokud je kryt
vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající
stávajícím normám, která se nachází ve snadno dosažitelném
prostoru i po provedené montáži. Pokud kryt není vybaven
přípojkami (přímé připojení k síti) nebo se zásuvka nenachází
ve snadno dosažitelném prostoru i po provedené montáži , je
třeba použít dvojpólový vypínač odpovídající normám, který
zaručí úplné odpojení od sítě v podmínkách kategorie přepětí
III, v souladu s pravidly instalace.
Pozor! Dříve než op e na síět napojíte obvod digestoř ťové
napájení a ověříte správné fungování, zkontrolujte si vždy, že
síťový kabel byl správně namontován.
Digestoř je vybavena speciálním napájecím kabelem; v
případě poškození kabelu vyžádejte si ho u servisní služby.
Instalace
Tento typ digestoř musí být upevněn na stropě.
Výrobek o velké hmotnosti, manipulace a instalace
digestoře by měla být provád na alespoě ň dvěma nebo
více osobami.
71
Před zahájením instalace:
• Zkontrolujte, zda má zakoupený výrobek vhodné rozměry
pro zvolený prostor instalace.
• Odložte filtr/y s aktivním uhlím – jsou-li dodány (viz
příslušný odstavec). Je třeba jej/je namontovat zpět
v př ěípad , že hodláte používat odsavač ve filtrační verzi.
• Zkontrolujte, zda se uvnitř odsavače nenachází (z
přepravních důvodů) materiál příslušenství (například
sáčky se šrouby, záruky atd.), př ěípadn je vyjměte a
uschovejte.
• Pokud je to možné, odpojte a odstraňte nábytek
nacházející se pod a kolem prostoru instalace za účelem
získání lepšího přístupu ke stropu/stě ěn , na který/ou má
být odsavač nainstalován. Dále je třeba v rámci
možností co nejlépe ochránit nábytek a všechny součásti
potřebné pro instalaci. Zvolte si rovný povrch a pokryjte
jej ochrannou fólií, na kterou uložíte odsavač a součásti
příslušenství.
• Dále zkontrolujte, zda je v blízkosti prostoru instalace
odsavače (v prostoru přístupném i po montáži odsavače)
dostupná zásuvka elektrického rozvodu a zda bude
možné provést připojení zařízení na odvádění kouře
směrem ven (platí pouze pro odsávací verzi).
• Proveďte všechny potřebné zednické práce (např.:
instalaci zásuvky elektrického rozvodu a/nebo realizaci
otvoru pro průchod kouřové trubky).
Digestoř je dodávána se speciálními hmoždinkami, které jsou
vhodné pro zavěšení do většiny stropních konstrukcí. Přesto
by měl zavěšení provést kvalifikovaný odborný pracovník,
který rozhodne, zda jsou tyto hmoždinky vhodné pro místní
typ a materiál stropní konstrukce. Zároveň zhodnotí únosnost
stropu pro digestoř.
Provoz
V př ěípad velmi intenzivní koncentrace kuchyňských par
použijte maximální sací výkon. Doporučuje se zapnout
digestoř 5 minut před zahájením vaření a vypnout ji cca 15
minut po ukončení vaření.
1 motor ON/OFF
Stisknutím tlačítka se digestoře rozb hne rychlostí 1. ě
Stisknutím tlačítka během fungování digestoře přechází
do stavu OFF.
2 Zvýšení rychlosti
Stisknutím tlač řítka se p ejde ze stavu OFF na rychlost 1.
Stisknutím tlačítka (digestoř v stavu ON) se zvýší rychlost
motoru z rychlosti 1 na intenzivní.
Na každou rychlost odpovídá zapnutí příslušného
světelného znamení led.
Rychlost 1: 1
Rychlost 2: 2
Rychlost 3: 3
Intenzivní rychlost: 4 (bliká)
Intenzívní rychlost je temporizovaná. Standardní
temporizace je 5’, poté se digestoř ustaví na rychlosti 2.
K odstavení funkce před uplynutím nastaveného času
stiskněte tlačítko 2, digestoř přejde na rychlost 1,
stisknutím tlačítka 1 se digestoř vypne.
3 Svítidla ON/OFF
4 Temporizace rychlostí
5 Ukazovatel stavu fungování
Temporizace rychlostí
Temporizace rychlostí se umožní stisknutím tlačítka 4, po
uplynutí nastaveného času se digestoř vypne.
Temporizace je rozdělena následujícím způsobem:
Rychlost 1 - 20 minut (1 stálé, bod blikající)
Rychlost 2 - 15 minut (2 stálé, bod blikající)
Rychlost 3 - 10 minut (3 stálé, bod blikající)
Intenzivní rychlost - 5 minut (4 stálé, bod blikající)
Při temporizované činnosti stisknutím tlačítka 1 anebo tlačítka
4 se digestoř č vypne, stisknutím tla ítka 2 digestoř přejde z
temporizované činnosti na rychlost zvolenou.
72
Signalizace filtru proti mastnotám
K signalizaci filtru proti mastnotám dojde po 80 hodinách užití
a vyznačí se na displeji blikajícím číslem 1.
Jakmile se objeví tato signalizace, instalovaný filtr proti
mastnotám musí být umyt.
Signalizaci je možno vidět jestliže digestoř je v pozici ON.
K odstranění signalizace filtru proti mastnotám stiskněte
tlačítko “1” po dobu delší než 3”, až do vypnutí signalizace.
Signalizace může být odstraněna jestliže digestoř je v pozici
ON.
Signalizace filtru s uhlíkem (pouze pro filtrující verzi)
K signalizaci filtru s uhlíkem dojde po 320 hodinách použití a
je vyznačena displejem blikajícím číslem 2.
Jakmile se tato signalizace objeví, instalovaný filtr proti
mastnotám musí být vymě ěn n.
Signalizace je viditelná jestliže je digestoř v pozici ON.
K odstranění signalizace filtru proti mastnotám stiskněte
tlačítko “1” po dobu delší než 3”, až do vypnutí signalizace.
Odstranění signalizace je možné jestliže digestoř je v pozici
ON.
V p , na displeji budou ř ěípad současné signalizace obou filtrů
blikat alternativně č ísla 1 a 2.
Opětné nastavení proběhne 2násobným opakováním výše
uvedené procedury.
Poprvé se opět nastavuje signalizace filtru proti mastnotám,
podruhé se nastavuje signalizace filtru s uhlíkem.
V modalitě standard signalizace filtru s uhlíkem není aktivní.
V p , že se použije digestoř ěípad ř ve filtrující verzi je nezbytné
uschopnit signalizaci filtru s uhlíkem.
Aktivace signalizace filtru s uhlíkem:
Nastavte digestoř do pozice OFF a držte současně stisknutá
tlačítka “2” “3” po dobu 3”.
Č ěísla 1 a 2 budou blikat alternativn po dobu 2”.
Odstavení signalizace filtru s uhlíkem:
Nastavte digestoř do pozice OFF a držte souč ěasn stisknutá
tlačítka “2” a “3” po dobu 3”.
Číslo 1 bude blikat po dobu 2”.
Teplotní alarm
Digestoř je vybaven čidlem temperatury, které uvádí motor do
rychlosti 3 v př ěípad , že teoplota v zóně displeje je příliš
vysoká.
Alarm je hlášen displejem blikajícím písmenem "t".
Tento stav zůstává dokud tempertura nesestoupí pod hladinu
alarmu.
Z této modality je možné vyjít stisknutím tlačítka . “2”
Č ř ěidlo ověřuje teplotu prost edí v zón displeje každých 30”.
Vizualizace displejem
Vizualizace Stav
Rychlost 1
Rychlost 2
Rychlost 3
Rychlost 4 (intenzivní)
Rychlost 1 - 20 minut
Rychlost 2 - 15 minut
Rychlost 3 - 10 minut
Intenzivní rychlost - 5 minut
Údržba filtru proti mastnotám
Údržba filtru s uhlíkem
Údržba filtru proti mastnotám a filtru s
uhlíkem
Poplach temperatura
73
Údržba
Pozor! Před jakoukoliv operací č ě čišt ní i údržby odpojte
digestoř od elektrické sítě, vyjměte zátrčku anebo
vypněte hlavní spínač bytu.
Č ěišt ní
Digestoř musí být často čištěna, jak uvnitř tak zevně (alespoň
stejně č asto jako je prováděna údržba filtrů proti mastnotám).
Pro čištění je třeba použít látku navlhčenou denaturovaným
líhem anebo neutrálními tekutými čistícími prostředky.
Nepouživejte prostředky obsahující brusné látky.
NEPOUŽÍVEJTE ALKOHOL!
Pozor: nedodržení norem č ě řišt ní p ístroje a vyměňování filtrů
by mohlo vést k požárům. Doporučujeme tedy dodržovat
návod k použití.
Výrobce odmítá jakoukoliv zodpovědnost za škody na motoru,
požáry způsobené nesprávnou údržbou či nedodržením výše
uvedeného upozornění.
Tukový filtr
Obr. 26-31
Zadržuje částice tuku uvolňující se při vaření.
Tukový filtr se musí 1x do měsíce vyčistit (vyprat), anebo
jestliže systém vyznačování saturace filtru - pokud je součásti
vybavení vlastněného modelu - vyznačuje tuto potřebu. Je
možné jej čistit ruč ěn jemným mycím prost edkem nebo v ř
kuchyňské myčce při nejnižší teplotě a kratším programu.
Demontáž tukového filtru je znázorněna - zatlačte na západku
filtru.
Filtr s aktivním uhlíkem (jen u filtrační verze)
Obr. 28
Tento filtr pohlcuje nepříjemné pachy vznikající př ři va ení.
Filtr s aktivním uhlíkem může být jeden z následujících typů:
• Umyvatelný filtr a s aktivními uhlíky.
• NEUMYVATELNÝ filtr s aktivními uhlíky.
Umyvatelný filtr s aktivními uhlíky
Filtr se musí každé 2 měsíce vyčistit ruč ěn v teplé vodě
vhodným mycím prostředkem nebo v kuchyňské myčce při
kompletním programu bez přítomnosti nádobí. Po vyč ěišt ní
zbavte filtr př čebyte né vody tak, aby jste jej nepoškodili.
Vyjměte jej z plastového rámu a dů ěkladn vysušte při teplotě
100°C po dobu 10-ti minut v elektrické troubě.
Filtr s aktivním uhlíkem se musí p esto mř ěnit každé 3 roky a
navíc vždy, když je poškozen.
NEUMYVATELNÝ filtr s aktivními uhlíky
Saturace filtru s uhlíkem nastane po více či méně dlouhém
užití, tj. závisí na typu kuchyně a pravidelném č ěišt ní filtru
proti mastnotám. V každém př ěípad je nutné nahradit patronu
maximálně jednou za 4 měsíce.
NEMŮŽE být umýván či regenerován.
Montáž
Zavěste nejdříve filtr s aktivním uhlíkem vzadu, na kovový
jazýček digestoře, pak vepředu, dvěma dvěma držadly.
Demontáž
Vyjměte filtr s aktivním uhlíkem tak, že budete otáčet o 90°
držadla, která ho upevňují na digestoř.
Výměna žárovek
Obr. 32
Odpojte přístroj z elektrické sítě.
Pozor! Dříve než se doktnete svítidel si ověřte že vychladla.
1. Vyjmě čte ochranu jemným vypá ením pomocí malého
šroubováku či podobného nástroje.
2. Vyměňte poškozenou žárovku.
Používejte pouze halogenová svítidla o výkonu 12V - 20W
max - G4 a dávejte pozor, abyste se jich nedotýkali
rukama.
3. Uzavřete opě ět stropní lampu (je upevn na na západku)
Jestliže osvětlení nefunguje, dříve než zavoláte servis si
ověřte, zda jste správně nasadili žárovky do uložení.
74
PL - Instrukcja montażu i obsługi
Przy przeprowadzaniu instalacji urządzenia należy
postępować według wskazówek podanych w niniejszej
instrukcji. Producent uchyla się od wszelkiej
odpowiedzialności za uszkodzenia wynikłe na skutek instalacji
niezgodnej z informacjami podanymi w niniejszej instrukcji.
Okap został zaprojektowany wyłącznie do użytku domowego.
Okap może ró si pod wzglż ćni ę ędem wyglądu od okapu
przedstawionego na rysunkach niniejszej instrukcji, ale
zalecenia dotyczące obsługi, konserwacji i montażu
pozostają niezmienione.
! Należy zachować instrukcję ł obs ugi aby móc z niej
skorzystać w każdej chwili. W przypadku sprzedaży
urządzenia lub przeprowadzki, należy upewnić się, że
dołączono do niego instrukcję obsługi.
! Uważnie zapoznać się z treścią instrukcji obsługi, która
dostarcza dokładne informacje dotyczące instalacji,
użytkowania i pielęgnacji urządzenia..
! Nie dokonywać zmian elektrycznych czy mechanicznych
w urządzeniu lub na przewodach odprowadzających.
Uwaga: Elementy oznaczone symbolem “(*)” wchodzą
wyłącznie w skład wybranych modeli, w pozostałych
przypadkach powinny być zakupione osobno.
Ostrzeżenia
Uwaga! Nie podłączać ą urz dzenia do sieci elektrycznej przed
ukończeniem montażu.
Przed wykonaniem jakiejkolwiek czynności czyszczenia lub
konserwacji należy odłączyć okap od zasilania, wyjmując
wtyczkę z gniazdka lub wyłączaj cznik ąc główny wyłą
zasilania.
Wszelkie czynności montażowe i konserwacyjne wykonywać
w rękawicach ochronnych.
Niniejsze urządzenie nie jest przeznaczone do użytku przez
osoby (w tym dzieci) o ograniczonych zdolnościach
fizycznych, sensorycznych czy umysłowych, a także
nieposiadające wiedzy lub doświadczenia w użytkowaniu tego
typu urzą ńdze , chyba, że bę ąd one nadzorowane lub zostaną
poinstruowane na temat korzystania z tego urządzenia przez
osobę odpowiedzialną za ich bezpieczeństwo.
Dzieci należy pilnować, aby mieć pewność, że nie bawią się
urządzeniem.
Nie należy nigdy uż ćywa okapu bez prawidłowo
zamontowanych filtrów!
Okap nie powinien być NIGDY używany jako płaszczyzna
oparcia chyba, że taka możliwość została wyraźnie wskazana.
Pomieszczenie, w którym okap jest u cznie z innymi żywany łą
urządzeniami spalającymi gaz lub inne paliwo powinno
posiadać odpowiednią wentylację.
Zasysane powietrze nie powinno być odprowadzane do
kanału wykorzystywanego do odprowadzania spalin
wytwarzanych przez urządzenia gazowe lub na inne paliwo.
Surowo zabrania się przygotowywania pod okapem potraw z
użyciem otwartego ognia (flambirowanie).
Użycie otwartego ognia jest groźne dla filtrów i stwarza ryzyko
pożaru, a zatem nie wolno tego robić pod żadnym pozorem.
Podczas smażenia należy zachować ż ostro ność, aby nie
dopuścić do przegrzania oleju, aby nie uległ samozapaleniu.
Dostępne części mogą ż ę ą ulec znacznemu nagrzaniu, je eli b d
używane razem z urządzeniami przeznaczonymi do
gotowania.
W zakresie koniecznych do zastosowania środków
technicznych i bezpieczeństwa dotyczących odprowadzania
spalin należ ś śy ci le przestrzegać przepisów wydanych przez
kompetentne władze lokalne.
Okap powinien być często czyszczony zarówno na zewnątrz
jak i od wewnątrz (PRZYNAJMNIEJ RAZ W MIESIĄCU, z
zachowaniem wskazówek dotyczących konserwacji podanych
w niniejszej instrukcji).
Nieprzestrzeganie zasad dotyczących czyszczenia okapu
oraz wymiany i czyszczenia filtrów powoduje powstanie
zagrożenia pożarem.
Celem uniknięcia porażenia pr dem nie naleą ży używać lub
pozostawiać okapu bez prawidłowo zamontowanych żarówek.
Producent nie ponosi żadnej odpowiedzialności za
ewentualne szkody lub pożary spowodowane przez
urządzenie a wynikające z nieprzestrzegania zaleceń
podanych w niniejszej instrukcji.
Niniejsze urządzenie posiada oznaczenia zgodnie
z Dyrektywą Unijną 2002/96/EC w sprawie zużytego sprzętu
elektrycznego i elektronicznego (WEEE).
Zapewniając prawidłowe złomowanie niniejszego urządzenia,
przyczynią się Państwo do ograniczenia ryzyka wystąpienia
negatywnego wpływu produktu na środowisko i zdrowie ludzi,
które mogłoby zaistnieć w przypadku niewł śa ciwej utylizacji
urządzenia.
Symbol na urządzeniu lub opakowaniu oznacza, że
tego produktu nie można traktować jak innych odpadów
komunalnych. Należy oddać go do właściwego punktu zbiórki i
recyklingu sprzętów elektrycznych i elektronicznych.
W ał ściwa utylizacja i złomowanie pomaga w eliminacji
niekorzystnego wpływu złomowanych urzą ńdze na
ś ćrodowisko oraz zdrowie. Aby uzyska szczegółowe dane
dotyczące możliwości recyklingu niniejszego urządzenia,
należy skontaktować się z lokalnym urzędem miasta,
s uł żbami oczyszczania miasta lub sklepem, w którym produkt
został zakupiony.
75
Obsługa
Urządzenie można używać jako wyciąg (odprowadzanie
oparów na zewnątrz) bą źd jako pochłaniacz (opary są
filtrowane i odprowadzane z powrotem do pomieszczenia).
Okap pracujący jako wyciąg
Opary są usuwane na zewnątrz rurą odprowadzają ąc
zamocowaną do kołnierza łączeniowego.
Ś ą ć średnica rury odprowadzaj cej musi by równa rednicy
kołnierza łączeniowego.
Uwaga! Rura odprowadzająca nie jest dostarczona w
komplecie z urządzeniem i należy ją zakupić.
W części poziomej, rura musi mieć lekką inklinację do góry
(około 10°), tak aby ułatwić przepływ powietrza na zewnątrz.
Jeśli okap jest zaopatrzony w filtry węglowe, to muszą one
zostać zdjęte.
Podłączyć okap do przewodu wentylacyjnego rurą
odprowadzają ąc o średnicy odpowiadającej rozmiarowi wylotu
z okapu (kołnierz łączeniowy).
Użycie przewodów o mniejszym przekroju powoduje
zmniejszenie zdolności zasysania oraz drastyczne
zwiększenie hał śa liwości okapu.
Producent, zatem, nie ponosi żadnej odpowiedzialności za ten
stan.
! Używać jak najkrótszego przewodu.
! U żywać przewodu o jak najmniejszej liczbie zagięć
(maksymalny ką ęt zagi cia: 90°).
! Unikać radykalnych zmian przekroju przewodu.
! Używać przewodu o jak najgładszej powierzchni
wewnętrznej.
! Materiał przewodu musi być zgodny z obowiązującymi
normami.
Okap pracujący jako pochłaniacz
Aby uż ćywa okapu w tej wersji należy zainstalować filtr
węglowy.
Można go kupić u sprzedawcy.
Zasysane powietrze jest oczyszczane z tłuszczu i zapachów
zanim zostanie zwrócone do pomieszczenia przez kratki w
górnej osłonie komina.
Modele okapów, które nie posiadają wentylatora
wyciągowego, funkcjonują wyłącznie jako wyciąg i muszą być
połączone z urządzeniem wyciągowym (nie zawartym w
wyposażeniu).
Wskazówki dotycz ce podą łączenia są dostarczane razem z
zewnętrznym urządzeniem wyciągowym.
Instalacja okapu
Minimalna odległość między powierzchnią, na której znajdują
si sz cię naczynia na urządzeniu grzejnym a najniż ą częś ą
okapu kuchennego powinna wynosić ż nie mniej ni 50cm w
przypadku kuchenek elektrycznych i nie mniej ni 65cm w ż
przypadku kuchenek gazowych lub typu mieszanego.
Jeżeli w instrukcji zainstalowania kuchni gazowej podana jest
większa odległość, należy dostosować się do takich wskazań.
Połączenie elektryczne
Napięcie sieciowe musi odpowiadać napięciu wskazanemu na
tabliczce umieszczonej w wewnętrznej części okapu. Jeśli
okap jest wyposa pod do żony we wtyczkę, należy ją łączyć
gniazdka zgodnego z obowią ązuj cymi normami i
umieszczonego w łatwo dostępnym miejscu, również po
zakończonej instalacji.
Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie
podłączenie do sieci) lub wtyczka nie znajduje się w łatwo
dostępnym miejscu, również po zakończonej instalacji, należy
zastosować znormalizowany wyłącznik dwubiegunowy, który
umożliwi całkowite odcięcie od sieci elektrycznej w warunkach
nadprądowych kategorii III, zgodnie z zasadami instalacji.
Uwaga! Przed ponownym podłączeniem obwodu okapu do
zasilania i sprawdzeniem poprawno ci jego dzia ania naleś ł ży
się zawsze upewnić, czy przewód zasilaj cy jest prawidą łowo
zamontowany.
Okap jest wyposażony w specjalny przewód zasilający.
W razie uszkodzenia tego przewodu, należy go zamówić w
biurze obsługi serwisowej.
Instalacja okapu
Ten typ okapu musi być zamontowany do sufitu.
Urządzenie jest ciężkie. Przenoszenie i instalacja okapu
powinny być wykonywane przez co najmniej dwie osoby.
76
Przed przystąpieniem do instalacji:
• Sprawdzić, czy wymiary zakupionego produktu są
stosowne do wybranego miejsca montażu.
• Zdemontować filtr węglowy (*), jeżeli znajduje się na
wyposażeniu (patrz odpowiedni rozdział). Filtr należy
ponownie zamontować tylko wtedy, gdy okap będzie
używany w wersji filtrującej.
• Sprawdzić, czy wewnątrz okapu nie pozostawiono
(z powodów związanych z transportem) dodatkowego
materiału dostarczanego wraz z urządzeniem (na
przykład woreczków z wkrętami (*), karty gwarancyjnej
(*) itp), ewentualnie wyjąć je i zachować.
• Jeż żeli to mo liwe, należy odłączyć i usunąć meble,
znajdujące się w obszarze instalacji okapu, po to aby
uzyskać ł atwy dostęp do sufitu/ściany, na której ma być
zamontowany okap. W przeciwnym wypadku należy jak
najlepiej zabezpieczyć meble oraz wszystkie części
przed przypadkowym uszkodzeniem. Wybrać płaską
powierzchnię, na której będzie oparty okap i elementy
wposażenia i przykryć j . ą folią ochronną
• Ponadto należy sprawdzić, czy w pobliż żu strefy monta u
okapu (w miejscu dostępnym również po zamontowaniu
okapu) jest dostępne gniazdko wtykowe i czy można
podłączyć okap do urządzenia odprowadzającego na
zewnątrz opary (tylko w wersji filtrującej).
Wykonać wszystkie niezbędne prace murarskie (np.:
montaż gniazdka wtykowego i/lub otwór do przejścia
przewodu odprowadzającego opary).
Okap jest zaopatrzony w kołki mocujące odpowiednie do
większo ci ś ścian i sufitów. Konieczne jest jednak zasięgnięcie
porady wykwalifikowanego technika, aby upewnić się co do
odpowiedniości materiałów w zależności od typu ściany lub
sufitu. Ściana lub sufit muszą być odpowiednio mocne, aby
utrzymać ciężar okapu.
Działanie okapu
W przypadku, gdy powietrze w pomieszczeniu kuchennym
jest szczególnie zanieczyszczone, należy uż ćywa okapu
ustawionego na najwyż ąsz prędkość. Zaleca się uruchomienie
okapu 5 minut przed przystąpieniem do gotowania
jakichkolwiek potraw i pozostawienie go włączonym jeszcze
przez ok. 15 minut po zakończeniu gotowania.
1 ON/OFF silnika.
Wciskając przycisk okap uruchamia się przy prę śdko ci 1.
Wciskając przycisk podczas działania okapu przechodzi
się na stan OFF.
2 Zwiększenie prędkości
Wciskając przycisk okap przechodzi ze stanu OFF na
prędkość 1.
Wciskając przycisk (okap w stanie ON) zwiększa się
prędko dkość silnika z prę ści 1 do bardziej intensywnej.
Każdej prę śdko ci towarzyszy włączenie się odnośnego
LED.
Prędkość 1: 1
Prędkość 2: 2
Prędkość 3: 3
Prędkość intensywna: 4 (migająca)
Prędkość intensywna jest “czasowa”. Czas ten wynosi
standardowo 5 sekund, a po jego upłynięciu okap
ustawia sie na prę śdko ci 2.
Aby wyłączyć tę ę ł ę funkcj przed up yni ciem czasu należy
włączyć przycisk 2, okap ustawi się na prędkości 1,
wciskając przycisk 1 okap wyłączy się.
3 ON/OFF ś łwiate .
4 „Ustawianie czasu” prę śdko ci.
5 Wskaźnik stanu działania.
“Ustawianie czasu” prę śdko ci.
“Ustawianie czasu” prę śdko ci włącza si c przycisk ę wciskają4,
po upł ęyni ciu czasu okap wyłączy się.
„Ustawianie czasu” jest podzielone w nastę ąpuj cy sposób:
Prędkość 1 - 20 minut (1 stały, punkt migający)
Prędkość 2 - 15 minut (2 stały, punkt migający)
Prędkość 3 - 10 minut (3 stały, punkt migający)
Prędkość intensywna - 5 minut (4 stały, punkt migający)
Podczas działania “ustawionego czasu” wciskając przycisk 1
lub 4 okap wyłącza się, jeśli wciska się przycisk 2 okap
przechodzi z działania „czasowego” i ustawia się na wybranej
prędkości.
77
Sygnalizacja filtra smarów.
Sygnalizacja filtra smarów włącza się po upływie 80 godzin
u c żytkowania i wizualizowana jest na wyświetlaczu migają ą
liczbą 1.
Kiedy pojawia się ta sygnalizacja zainstalowany filtr smarów
wymaga mycia.
Sygnalizacja widoczna jest, kiedy okap jest w stanie ON.
Aby wyłączyć sygnalizację filtra smarów, należy wcisnąć
przycisk “1” na czas dł żu szy niż 3 sekundy, aż do
zaprzestania sygnalizacji.
Wyłączenie sygnalizacji możliwe jest, kiedy okap jest w stanie
ON.
Sygnalizacja filtra węglowego (tylko dla wersji filtrującej).
Sygnalizacja filtra węglowego włącza się po upływie 320
godzin użytkowania i wizualizowana jest na wyświetlaczu
migają ąc liczbą 2.
Kiedy pojawia się ta sygnalizacja filtr smarów musi zostać
wymieniony.
Sygnalizacja widoczna jest, kiedy okap jest w stanie ON.
Aby wyłączyć sygnalizację filtra smarów, należy wcisnąć
przycisk “1” na czas dł ż ż żu szy ni 3 sekundy, a do
zaprzestania sygnalizacji.
Wyłączenie sygnalizacji możliwe jest, kiedy okap jest w stanie
ON.
W przypadku jednoczesnej sygnalizacji obydwu filtrów, na
wyświetlaczu migają na przemian liczby 1 i 2.
Reset odbywa się poprzez dwukrotne wykonanie wyżej
opisanej procedury.
Pierwsze resetuje sygnalizację filtra smarów, natomiast drugie
filtra węglowego.
W standardowym sposobie działania sygnalizacja filtra
węglowego nie jest aktywna.
W przypadku użytkowania okapu w wersji filtrującej niezbędne
jest włączenie sygnalizacji filtra węglowego.
Aktywacja sygnalizacji filtra węglowego:
Ustawić okap w pozycji OFF i wcisnąć jednocześnie przyciski
“2” “3” i przez ok. 3 sekundy.
Liczby 1 i 2 bę ąd migać na przemian przez 2 sekundy.
Dezaktywacja sygnalizacji filtra węglowego:
Ustawić okap w pozycji OFF i jednocześnie wcisnąć przyciski
“2” “3” i przez 3 sekundy.
Liczba 1 będzie migać przez 2 sekundy.
Alarm Temperatury
Okap jest wyposażony w czujnik temperatury, który aktywuje
silnik do prę śdko ci 3 w przypadku, kiedy temperatura w
okolicy wyświetlacza jest zbyt duża.
Stan alarmowy jest wizualizowany na wyświetlaczu poprzez
migają ąc literę "t". Stan ten pozostaje do momentu, kiedy
temperatura nie spadnie poniżej progu alarmowego.
Można wyjść z tego sposobu działania poprzez wciśnięcie
przycisku “2”. Co 30 sekund czujnik sprawdza temperaturę
otoczenie w okolicy wyświetlacza.
Wizualizacja Wyświetlacza
Wizualizacja Stan
Prędkość 1
Prędkość 2
Prędkość 3
Prędkość 4 (intensywna)
Prędkość 1 - 20 minut
Prędkość 2 - 15 minut
Prędkość 3 - 10 minut
Prędkość intensywna - 5 minut
Konserwacja filtra Smarów
Konserwacja filtra Węglowego
Konserwacja filtra Smarów i filtra
Węglowego
Alarm Temperatury
78
Konserwacja
Uwaga! Przed wykonaniem jakiejkolwiek czynności
czyszczenia lub konserwacji nale y od okap od ż łączyć
zasilania wyjmując wtyczkę z gniazdka lub wyłączając
główny wyłącznik zasilania.
Czyszczenie okapu
Okap należy cz sto czyę ścić, tak wewnątrz jak i na zewnątrz
(przynajmniej z tą samą czę śstotliwo cią, z którą wykonuje się
czyszczenie filtrów tłuszczowych) przy użyciu szmatki
nawilżonej łagodnymi środkami. Nie należy używać ś rodków
ściernych.
NIE STOSOWAĆ ALKOHOLU!
Uwaga: Nieprzestrzeganie przepisów dotyczących
czyszczenia urządzenia i wymiany filtrów powoduje powstanie
zagrożenia pożarem. Zaleca się zatem przestrzeganie
podanych wskazówek.
Producent nie ponosi żadnej odpowiedzialności za
ewentualne uszkodzenia silnika lub pożary wynikające z
nieprzestrzegania zasad konserwacji oraz wzmiankowanych
wyżej instrukcji.
Filtr przeciwtłuszczowy
Rys. 26-31
Zatrzymuje cząstki tłuszczu pochodzące z gotowania.
Musi być czyszczony co najmniej raz w miesiącu (lub gdy
wskaźnik zanieczyszczenia filtrów – jeżeli wasz model okapu
posiada wskaźnik – informuje o konieczności jego wymiany),
za pomocą nieagresywnego środka czyszcz cego, rą ęcznie lub
w zmywarce w niskiej temperaturze i krótkim cyklu mycia.
Podczas mycia w zmywarce metalowy filtr t uszczowy moł że
się odbarwić, ale nie zmienią się jego charakterystyczne
cechy filtrujące.
Aby wyjąć filtr tłuszczowy nale za klamkży pociągnąć ę
sprężynową.
Filtr na węgiel ( tylko dla wersji filtrującej)
Rys. 28
Zatrzymuje przykre zapachy pochodzące z gotowania.
Istnieją dwa rodzaje filtrów węglowych:
• Filtr węglowy nadający się do mycia.
• Filtr węglowy NIE nadający się do mycia.
Filtr węglowy nadający się do mycia
Filtr węglowy mo myty co dwa miesiże być ące w gorącej
wodzie z odpowiednimi detergentami lub w zmywarce w
temperaturze 65°( w wypadku mycia w zmywarce zastosować
cykl pełny bez naczyń w zmywarce ).
Nadmiar wody należy ostrożnie usunąć, tak aby nie uszkodzić
filtra, potem wyjąć wkład znajdujący się ą ł wewn trz os ony
plastikowej i wł ż ćo y go do piekarnika na dziesięć minut w
temperaturze 100° aby wysuszyć go całkowicie.
Wkład należy wymieniać co trzy lata lub za każdym razem gdy
materiał jest uszkodzony.
Filtr węglowy NIE nadają ęcy si do mycia.
Nasycenie filtra nast puje po krótszym lub dę ł żu szym okresie
użytkowania w zależności od rodzaju kuchni i od regularności
z jaką jest wykonywane czyszczenie filtra tłuszczowego.
Wkład filtra powinien być w każdym razie wymieniony po
upływie nie więcej niż czterech miesięcy.
NIE wolno myć lub regenerować filtra.
Montaż
W o ył ż ć filtr węglowy najpierw z tyłu do metalowej kasety
okapu, a następnie zamocować z przodu, za pomocą dwóch
pokręte . ł
Demontaż
Wyjąć filtr węglowy obracając pokrę łt a mocujące do okapu o
90°.
Wymiana lampek
Rys. 32
Przed przystąpieniem do jakichkolwiek operacji związanych z
konserwacją urządzenia, należy odłączyć okap od zasilania
energią elektryczną.
Uwaga! Nie dotykać ż ą ą arówek dopóki s gor ce.
1. Posługując się małym śrubokrętem, podważ ćy ochronę
lampy i usunąć ją.
2. Wymienić ą ż ę ż ć spalon arówk . Nale y stosowa wyłącznie
żarówki halogenowe o maksymalnej mocy 20 W - 12 V -
G4. Nie należy dotykać ż arówek rękami.
3. Umieś ćci oprawę przysufitową (oprawa musi zazębić się).
W przypadku, gdy oświetlenie nie działa należy najpierw
sprawdzić, czy lampki zostały prawidłowo zamontowane.
Jeżeli po przeprowadzeniu takiej kontroli oświetlenie nadal nie
działa, należy zwrócić się do serwisu.
81
Informaţii preliminare pentru instalare:
• Verificaţi ca produsul cumpărat să fie de dimensiune şi
volum adept zonei de instalare alese.
• Scoateţi filtrul/filtrele de cărbun activ dacă sunt furnizate
(a se vedea paragraful relativ). Acesta/aceste vor fi
instalate numai dacă se utilizează hota în versiunea
filtrantă.
• Verificaţi ca in interiorul hotei să nu fie (pentru motive de
transport) materiale de echipament (de exemplu: pungi
cu şuruburi, garanţia etc.), eventual să le scoateţi şi să le
păstraţi.
• Dacă este posibil dezlegaţ şi i miş ţca i mobila în jurul ariei
de instalare a hotei, în modul de a avea o cât mai bună
accesibilitate la peretele unde va fi instalată hota. Dacă
nu se poate, protejaţi pe cât posibil mobila şi toate pă ţr ile
care interesează instalarea. Alege i o suprafaţ ţă plană ş i
acoperiţi-o cu o protecţie unde apoi veţi pune hota ş
i
echipamentul special.
• Verificaţi ca în apropierea zonei de instalare a hotei (în
zona accesibilă chiar cu hota montată) să fie o priză
electrică ş i dacă e posibil să fie conectată la un dispozitiv
de evacuare a fumului spre extern (numai pentru
versiunea aspirantă).
• Executaţi toate lucrările necesare de zidărit (de exemplu
instalarea unei prize electrice şi/sau orificiul prentru
trecerea tubuli de evacuare).
Hota este dotată cu dibluri de fixare adecvate pentru toţi
pereţi/ tavane. Este necesar, totuşi, să cereţi parerea unui
tehnician specialist pentru a se asigura de calitatea
materialelor şi felul de perete sau tavan. Peretele/tavanul
trebuie să fie destul de gros pentru a putea susţine gretutatea
hotei.
Funcţionarea
Se recomandă o viteza crescută, în special în cazul unei
concentraţii mari de vapori în bucă ăt rie. Vă sfătuim să o lăsaţi
să aspire 5 minute înainte de a demara procesul de coacere şi
de a o lăsa în funcţiune, la închiderea procesului de coacere,
pentru încă 15 minute (aproximativ).
1 ON/OFF motor
Apăsând butonul hota porneşte la viteza 1.
Apăsând butonul în timpul funcţ ăion rii hota trece în stare
OFF.
2 Creşterea vitezei
Apăsând butonul hota trece din starea OFF la viteza 1.
Apăsând butonul (cu hota în stare ON) creşte viteza
motorului de la viteza 1 la viteza intensivă.
Fiecărei viteze îi corespunde aprinderea ledului aferent.
Viteza 1: 1
Viteza 2: 2
Viteza 3: 3
Viteza intensiva: 4 (intermitent)
Viteza intensivă este temporizată. Temporizarea
standard durează 5’, la terminarea căreia hota se
poziţionează la viteza 2.
Pentru a dezactiva funcţia înainte de trecerea timpului
apăsaţi tasta 2, hota se va poziţiona la viteza 1, apăsând
tasta 1 hota se va opri.
3 ON/OFF lumini
4 Temporizarea vitezei
5 Indicator stare de funcţionare
Temporizarea vitezei
Temporizarea vitezelor se activează ap , dupăsând tasta 4 ă
terminarea temporizării hota se stinge.
Temporizarea este divizată astfel:
Viteza 1 - 20 minute (1 fix, punct intermitent)
Viteza 2 - 15 minute (2 fix, punct intermitent)
Viteza 3 - 10 minute (3 fix, punct intermitent)
Viteza intensivă - 5 minute (4 fix, punct intermitent)
În timpul func rii temporizate apţ ăion ăsând tasta 1 sau tasta 4
hota se stinge, dacă se apasă tasta 2 hota iese din
funcţionarea temporizată poziţionându-se la viteza
selecţionată.
82
Semnalare filtru anti-grăsimi
Semnalarea filtru anti-grăsimi se produce după 80 ore de
utilizare şi este indicată pe display cu numărul 1 intermitent.
Atunci când apare această semnalare filtrul anti-grăsimi
instalat trebuie să fie spălat.
Semnalarea este vizibilă cu hota în stare ON.
Pentru a elimina semnalarea filtrului anti-grăsimi, apă ţsa i tasta
“1” cel puţ ă ăin timp de 3”, pân la stingerea semnal rii.
Pentru a dezactiva semnalarea saturaţiei hota trebuie să fie în
stare ON.
Semnalare filtru de cărbune (doar pentru versiunea
filtrantă)
Semnalarea saturaţiei filtrului de cărbune se produce după
320 ore de utilizare şi este indicată pe display cu numărul 2
intermitent.
Atunci când apare această semnalare filtrul anti-grăsimi
instalat trebuie să fie înlocuit.
Semnalarea este vizibilă cu hota în stare ON.
Pentru a elimina semnalarea filtrului anti-grăsimi, apă ţsa i tasta
“1” cel puţ ă ăin timp de 3”, pân la stingerea semnal rii.
Pentru a dezactiva semnalarea saturaţiei hota trebuie să fie în
stare ON.
În caz de semnalare simultană a ambelor filtre, pe display vor
pâlpâi numerele 1 şi 2 alternativ.
Resetarea se produce efectuând de 2 ori procedura mai sus
descrisă.
Prima dată resetează semnalarea filtrului anti-grăsimi, pe
urmă resetează semnalarea filtrului de cărbune.
În modalitatea standard semnalarea filtrului de cărbune nu
este activă.
În cazul în care hota se utilizează în versiunea filtrantă este
necesară activarea semnalării filtrului de cărbune.
Activarea semnalării filtrului de cărbune:
Poziţionaţi hota OFF şi ţineţi apăsate simultan tastele “2” şi
“3” timp de 3”.
Numerele 1 i 2 vor pâlpâi alternativ timp de 2”. ş
Dezactivarea semnalării filtrului de cărbune:
Poziţionaţi hota pe OFF şi ţineţi apăsate simultan tastele “2”
şi “3” timp de 3”.
Numărul 1 va pâlpâi timp de 2”.
Alarmă Temperatură
Hota este echipată cu un senzor de temperatură care
activează motorul la viteza a 3-a în cazul în care temperatura
în zona display este prea ridicată.
Condiţia de alarmă este indicată pe display cu litera "t"
intermitent.
Această condiţie se menţine până când temperatura coboară
sub nivelul de alarmă.
Se poate ieşi din această modalitate apăsând tasta“2”.
La fiecare 30” senzorul verifică temperatura ambient din zona
display.
Vizualizări Display
Vizualizări Stare
Viteza 1
Viteza 2
Viteza 3
Viteza 4 (intensivă)
Viteza 1 - 20 minute
Viteza 2 - 15 minute
Viteza 3 - 10 minute
Viteza intensivă - 5 minute
Întreţinere filtru de Cărbune
Întreţinere filtru de cărbune
Întreţinere filtru de Cărbune
Alarmă Temperatură
83
Întreţinerea
Atenţie! Înainte de orice intervenţie de curăţenie şi
întreţinere, deconectaţi hota de la reţeaua electrică,
scoţând ştecherul sau deconectând întrerupătorul
general al locuinţei.
Curăţarea
Hota trebuie curăţată frecvent (cel puţin cu aceeaşi frecvenţă
cu care se curăţă filtrele anti-grăsime), fie în interior cât şi în
exterior. Pentru curăţare folosiţi un material îmbibat cu
detergenţi lichizi neutri. Evitaţi folosirea produselor pe bază
de abrazivi NU FOLOSIŢI ALCOOL!
Atenţie: Nerespectarea normelor de curăţare a hotei şi de
înlocuire a filtrelor conduce la potenţiale riscuri de incendii. Vă
sfătuim să respectaţi îndeaproape instrucţiunile prezente în
acest manual.
Producătorul îşi declină orice responsabilitate în cazul
daunelor la motor sau incendiilor provocate aparatului şi
derivate dintr-o utilizare sau întreţinere incorectă precum şi din
nerespectarea instrucţiunilor conţinute în acest manual.
Filtru anti-grăsimi
Fig. 26-31
Captează particulele de grăsime care apar în timpul
pregătirii alimentelor.
Trebuie s pe lun (sau când sistemul de ă fie curăţat o dată ă
semnalare a saturaţiei filtrelor – dacă modelul dvs. este
prevăzut – indică această necesitate), cu detergenţi
neabrazivi, manual sau utilizând maşina de spălat vase, la
temperaturi scă şzute i folosind un program scurt.
Filtrul metalic anti-grăsimi, sp ina de spălat cu maş ălat vase se
poate decolora, dar nu-şi va pierde caracteristicile de filtrare.
Pentru demontarea filtrului trageţi mânerul de prindere cu
resort.
Filtru de cărbune (numai pentru versiunea filtrantă)
Fig. 28
Reţine mirosurile neplăcute, derivate în urma procesului
de coacere.
Filtrul cu carbon activ poate fi de următoarele tipuri:
• Filtru cu carbon activ lavabil.
• Filtru cu carbon activ NElavabil.
Filtru cu carbon activ lavabil
Filtrul cu carbon poate fi spălat la fiecare două luni cu apă
caldă ş i detergenţi adecvaţi sau în maşina de spălat vase la
65°C (în cazul spă ăl rii în maşina de spălat vase, efectuaţi
ciclul complet de spălare fă ăr a introduce vase în interior).
Îndepărtaţi excesul de apă fă ă ţr a deteriora filtrul, apoi scoate i
tamponul amplasat în interiorul cadrului de plastic şi aş ţeza i-
în cuptor timp de 10 minute la 100°C pentru uscarea
definitivă.
Înlocuiţi tamponul o dată la 3 ani sau la deteriorarea ţesăturii.
Filtru cu carbon activ NElavabil
Saturaţia filtrului de cărbune depinde de folosirea mai mul
sau mai pu tit precum ţin prelungită a tipului de maşina de gă şi
de cur
ăţarea regulară ă a filtrului pentru gr sime. În orice caz,
cartuşul filtrului trebuie înlocuit cel mult la fiecare patru luni.
NU-l spă ţla i sau refolosiţi
Montare
Agăţaţi filtrul de cărbune activ mai întâi posterior pe
dispozitivul metalic al hotei, apoi anterior cu cele două
mânere.
Demontare
Îndepărtaţi filtrul de cărbune activ rotind 90° mânerele ce î
fixează la hotă.
Înlocuirea becurilor
Fig. 32
Deconectaţi hota de la reţeaua electrică.
Atenţie! Înainte de a atinge becurile, asiguraţ ăi-v că nu au o
temperatură ridicată.
1. Scoateţ ţ ăi protec ia folositu-v de o şurubelniţă sau de o
piesă identică.
2. Înlocuiţi becul ars
Folosiţi doar becuri halogene de 12V -20W max - G4,
având grijă ă s nu le atingeţi cu mâna.
3. Închideţ ţ şi protec ia (fixare prin declan are)
Dacă plafoniera nu se aprinde, controlaţi dacă aţi introdus
bine becurile înainte de a chema Asisten a tehnicţ ă.
87
A zsírfilter kijelző
A zsírfilter kijelzés 80 üzemóra leteltével jelenik meg a kijelző
panelen, melyet villogó 1-es gomb jelez.
E kijelzés feltűnésekor a zsírfiltert ki kell mosni.
A kijelzés kizárólag ON módban lévő (bekapcsolt) elszívón
jelenik meg.
A zsírfilter kijelzés megszűntetéséhez nyomja meg a “1”
gombot és tartsa lenyomva több, mint 3” ideig, míg a kijelzés
el nem tűnik.
A kijelzés megszűntetése kizárólag ON módban lévő elszívón
hajtható végre.
Szénszű őr kijelzései (csak a szű őr s modelleknél)
A szénszű őr kijelzés 320 óra üzemidő után jelenik meg, a
display panelen a 2-es szám villog.
A kijelzés észlelésekor a szű őr t cserélni kell.
A kijelzés kizárólag ON módban lévő (bekapcsolt) elszívón
jelenik meg.
A szű őr kijelzésének megszűntetéséhez nyomja meg az “1”
gombot és tartsa lenyomva több, mint 3” ideig, míg a kijelzés
el nem tűnik.
A kijelzés megszűntetése kizárólag ON módban lévő elszívón
lehetséges.
Mindkét filter egyidejű kijelzése esetén, a display panelen az
1-es és a 2-es gombok felváltva villognak.
Az újraállításhoz kétszer hajtsa végre a fent leírt lépéseket.
Az első alkalommal a zsírfilter, majd ezután a szénszű őr
beállítását hajtsa végre.
Standard módban a szénszű őr kijelzés nem aktív.
Szű őr s változatú elszívónál a szénszű őr kijelzést be kell
állítani.
Szénszű őr kijelzés aktiválása:
Állítsa az elszívót OFF módra, és tartsa egyidejűleg lenyomva
az “2” és “3” gombokat 3” ideig.
Az 1-es és 2-es számok felváltva villognak 2” ideig.
Szénszű őr kijelzés deaktiválása:
Állítsa az elszívót OFF módra ls tartsa egyidejűleg lenyomva a
“2” “3” és gombokat 3” ideig.
Az 1-es gomb 2” ideig villog.
H őfok vészjelző
Az elszívó h fok érzékelő ővel rendelkezik, mely a motort 3-as
sebességi fokozatra kapcsolja, amennyiben a kijelző
zónájában mért hőfok igen magas.
A vészállapotot a kijelzőn villogó "t" betű jelzi.
A kijelzés aktív marad mindaddig, amíg a hőfok vissza nem
süllyed a riasztási határérték alá.
A “2” gomb megnyomásával kiléphet ebből a funkcióból
Az érzékelő 30” időintervallumonként ellenőrzi a kijelző zóna
körüli hőfokot.
Kijelzőpanel ikonok
Ikon Jelentés
Sebesség 1
Sebesség 2
sebesség 3
sebesség 4 (intenzív)
1. sebességi fok - 20 perc
2. sebességi fok - 15 perc
3. sebességi fok - 10 minuti
Intenzív sebességi fok - 5 perc
Zsírszű őr karbantartás
Szénfilter karbantartás
Zsírszű őr és szénfilter karbantartás
H őmérséklet vészjelző
89
SK - Návod na použitie a montáž
Prísne sa dodržiavať návodom uvedenými v tejto
príručke. Vyhýba sa každej zodpovednosti za prípadne
nespôsoblivosti, škody alebo nehody spôsobenè
nedodržiavaním návodov uvedených v tejto príručke.
Odsávač pary bol projektovaný výnimočne pre používanie v
domácnosti.
Odsávač pary môže mať odlišný výzor ako je zobrazené
na nákrese v tejto knižke, ale napriek tomu návody pre
použitie, údržba a montáž ostanú rovnaké.
! Je potrebné uchovať si tento návod, aby sa mohlo podľa
neho riadiť v každej chvíli. V prípade predaja, odstúpenia
alebo sťahovania, ubezpeč ťi sa, aby bola spolu
s výrobkom.
! Prečítať si pozorne inštrukcie: sú v nej dôležité
informácie týkajúce sa montáže, používania a
bezpečnosti.
! Neuskutočňovať elektrické alebo mechanické úpravy na
výrobku alebo na odvodovom potrubí.
Poznámka: Mimoriadnosti označené symbolom “(*) sú
nezáväzné príslušenstvá poskytnuté len pre niektoré modely
alebo mimoriadnosti neposkytnuté, zakúpiteľné.
Upozornenia
Upozornenie! Nenapojiť zariadenie na elektrickú sieť skôr
ako inštalácia nie je celkovo ukončená.
Skôr ako sa začne akákoľ č ť čvek innos istenia alebo údržby,
odpojiť odsávač pary od elektrickej siete odpojením zástrčky
alebo vypnutím hlavného vypínača bytu.
Pri všetkých inštalačných a údržbárskych prácach používajte
ochranné pracovné rukavice.
Spotrebič nie je určený na používanie osobami (vrátane detí)
so zníženými fyzickými, zmyslovými alebo mentálnymi
schopnosťami alebo s nedostatkom skúseností a vedomostí,
pokiaľ im osoba zodpovedná za ich bezpeč ťnos neposkytuje
doh a. ľad alebo ich nepoučila o používaní spotrebič
Deti musia byť pod dohľadom, aby sa nehrali so zariadením.
Nepoužívať NIKDY odsávač pary bez správne namontovanej
mriežky!
Odsávač pary sa nesmie NIKDY používať ako oporná plocha,
iba za predpokladu, že je to výslovne určené.
V prípade, že sa kuchynský odsávač používa súčastne
s inými zariadeniami, ktoré sú v styku s plynom alebo inými
horľavinami, miestnosť musí byť zariadená vhodnou
ventiláciou.
Odsávací vzduch nesmie byť odvádzaný do toho istého
odvodu, ktorý sa používa na odvod dymov, ktoré vylučujú
zariadenia spaľujúce plyny alebo iné horľaviny.
Je prísne zakázané pod odsávačom pary pripravovať jedlá na
plameni.
Použitie vo a poškodzuje filtry, ľného plameň čo može byť
príčinou vyvolania požiaru, preto sa ho v každom prípade
treba vyvarovať.
Vyprážanie potravín sa musí vykonávať pod kontrolou a treba
sa vyhnúť tomu, aby prepálený olej začal horieť.
Pri použití spolu s varnými spotrebičmi, prístupové časti sa
môžu značne zohriať.
Čo sa týka technických a bezpečnostných opatrení
schválených pre odvod dymov, je potrebné dodržiavať sa
presne predpismi stanovenými príslušnými miestnými úradmi.
Odsávač pary je potrebné pravidelne čistiť vnútorne aj zvonku
(ASPOŇ JEDENKRÁT ZA MESIAC, akokoľvek rešpektov
ako je vyslovene určené v poučeniach o údržbe uvedených
v tejto príručke).
Nedodržiavanie pravidiel týkajúcich sa čistenia odsávača pary
a výmeny a čistenia filtrov, vyvoláva nebezpečenstvo vzniku
požiaru.
Nepoužívať alebo nenechať odsávač pary bez správne
namontovaných žiaroviek kôli možnému nebezpečenstvu
elektrického otrasu.
Neberú sa do úvahy žiadne zodpovednosti za prípadné
neprimerannosti, škody a požiare vyvolané zariadením,
pochádzajúce z nedodržiavania sa návodov uvádzaných
v tejto príručke.
Tento prístroj je poznačený v zhode s Europským Vedením
2002/96/EC, Waste Electrical and Electronic Equipment
(WEEE).
Uistením sa, že tento výrobok bol po svojej životnosti
odstránený správnym spôsobom, užívateľ
prispieva
k predchádzaniu možným negatívnym následkom pre životné
prostredie a zdravie.
Symbol výrobku alebo na jeho sprievodnej
dokumentácii, upozorňuje, že s týmto výrobkom sa nesmie
zaobchádzať ako s domácim odpadom, ale musí byť
odovzdaný do príslušné miesta zberu pre recykláciu
elektrických a elektronických prístrojov. Zbaviť sa ho
riadením sa podľa miestných zákonov o odstránení odpadkov.
Kôli dokonalejším informáciam o zaobchádzaní, znovuzískan
a recyklácii tohto výrobku, kontaktujte príslušné miestné
úrady, služby pre zber domáceho odpadu alebo predajňu ,
v ktorej výrobok bol zakúpený.
90
Používanie
Odsávač pary je realizovaný na požitie vo verzii odsávania a
vonkajšej evakulácie alebo filtrácie s vnútornou recykláciou.
Odsávacia verzia
Výpary sú vypúšťané von prostredníctvom výfukového
potrubia upevneného na spojovacej prírube.
Priemer výfukového potrubia sa musí zhodovaž s priemerom
spojovacieho prstenca.
Upozornenie! Evakuačné potrubie nie je dodané, musí byť
zakúpené.
Na vodorovnej (horizontálnej) časti, potrubie musí mať mierny
náklon smerom nahor (približne 10°), aby sa vzduch mohol
ľahšie odvádzal smerom von.
Ak odsávač pary je vybavený uhlíkovými filtrami, tak tie musia
byť odstránené.
Napojiť odsávač pary o odvodové trubice a otvory pre múry
s rovnakým priemerom ako vývod vzduchu (spojovacia
príruba).
Použitie odvodových trubíc a otvorov do steny s menším
priemerom má za následok zníženie odsávadsej výkonnosti e
drastické zvýšenie hlučnosti.
V tejto zásluhe sa vyhýba každej zodpovednosti.
! Použiť potrubie dlhé, ktoré je minimálne nevyhnutné.
! Používať č potrubie s najmenším možným po tom ohnutím
(maximálny uhol ohnutia: 90°).
! Vyhnúť sa drastickým zmenám sekcií potrubia.
! Používať č potrubie s ím viac hladkou vnútornou stranou.
! Materiál potrubia musí byť zákonom schválený (v
norme).
Filtračná verzia
Nasatý vzduch sa pred znovu privodením do miestnosti najprv
odmastí a sa zbaví zápachu. Aby sa mohol odsávač pary
používať v takejto verzii, je potrebné nainštalovať doplňujúci
filtračný systém na základe aktívneho uhlia.
Nasatý vzduch sa pred znovu privodením do miestnosti najprv
odmastí a sa zbaví zápachu. Aby sa mohol odsávač pary
používať v takejto verzii, je potrebné nainštalovať doplňujúci
filtračný systém na základe aktívneho uhlia.
Modely bez odsávacieho motora slúžia iba v odsávacej verzii.
A musia byť napojené na odsávaciu odvodovú jednotku ( nie
je dodaná).
Návody na zapojenie sú dodané s obvodovou jednotou
odsávania.
Montáž
Minimálna vzdialenosť medzi povrchom podstavca pre
nádoby na kuchynskom sporáku a najspodnejšej časti
kuchynského odsávača pary nesmie byť kratšia ako 50cm v
prípade elektrického sporáka a ako 65cm v prípade plynového
alebo kombinovaného sporáka.
Ak návody kuchynského plynového aparátu uvádzajú väčšiu
vzdialenosť, je ptrebné s tým počíta . ť
Elektrické napojenie
Napätie siete musí zodpovedať s napätím udaným na etikete
charakteristiky umiestnené vo vnútri odsávača pary. Ak je
predložená zástrčka, zapojiť odsávač pary do rozvodu
zhodného so stanovenými právnymi predpismi na prístupnom
území aj po inštalácii. Ak nie je predložená zástrčka (priamy
spoj so sieťou), alebo zástrčka nie je umiestnená na
prístupnom území, aj po inštalácii, pripojiť dvojpólový vypín
zhodný s predpismi, ktoré zaručujú kompletné odpojenie sa zo
siete podľa podmienok kategórie nadmierného napätia III,
v zhode s pravidlami inštalácie.
Upozornenie! pred napojením okruhu odsávača pary do
prívodovej elektrickej siete a pred kontrolou jeho správnej
č ťinnosti, skontrolova stále, aby kábel siete bol správne
namontovaný.
Odsávač pary je vybavený špecialnym napájacím káblom; v
prípade poškodenia kábla, vyžiadajte is ho u servirne
technickej asistencie.
Montáž
Tento typ odsávača pary sa musí pripevniť o strop.
Výrobok má nadmernú hmotnost’, preto je nevyhnutné,
aby ho prenášali a inštalovali aspoň dve alebo viac osôb.
91
Skôr ako sa začína s inštaláciou:
• Persvedč ťi sa či zakúpený výrobok je rovnakého rozmeru
ako piestor určený na inštaláciu.
• Odmontovať uhoľno aktíny/e filter/filtre ak sú vo výbave
(pozrieť sa aj na relatívny paragraf v príručke).
Tento/tieto sa znovu namontuje/ú iba v prípade, keď sa
žiada používať odsávač pary vo filtračnej verzii.
• Presvedč ťi sa, aby sa vo vnútri odsávača pary
nenachádzali (kôli dôvodu dopravy) priložené materiály
(napríklad sáčok so závitmi, záruka, atď), za týchto
predpokladov odstrániť ich a uchovať ich.
• Ak je možné, odpojiť a dočastne odstrániť nábytok pod
a okolo priestoru inštalácie odsávača pary takým
spôsobom, aby sa uľ čah il prístup k stropu/stene ku
ktorému odsáva pary bude namontovaný. V opač čnom
prípade,podľa možnosti, ochrániť nábytky a každé časti
týkajúce sa inštalácie. Urč ťi jednu rovnú plochu a pokryť
ju nejakou ochranou, kde sa potom oprie odsávač pary
a jednotlivé časti vybavenia.
• Presvedč ťi sa, okrem toho, či v blízkosti inštalácie
odsávača pary (na prístupnom mieste aj
s namontovaným odsáva
čom pary) je k dispozícii
elektrická zástrčka a či je možné napojiť sa na jedno
zariadenie slúžiace na odvod dymov vonkajším smerom
(iba Odsávacia verzia).
• Uskutoč ťni každé nevyhnutné murárske práce (napríklad:
instalácia elektrickej zástrčky a/alebo otvor pre prechod
odvodovej trubice).
Odsávač pary je vybavený upevňovacími klinmy vhodnými pre
väčšinu typov stien/stropov. Jednako je nevyhnutné poradiť sa
s kvalifikovaným technikom, aby vám schválil spôsoblivosť
materiálov na základe akého typu je stena/strop. Stena/strop
musí byť dostatočne mohutná, aby udržala hmotnosť
odsávača pary.
Č ťinnos
V prípade mimoriadného zhromaždenia sa pary v kuchyni,
používať väčšiu rýchlosť. Odporúčame zapnúť odsávanie 5
minút pred začatím varenia a nechať ho v chode ešte približne
ď čalších 15 minút po ukon ení varenia.
1. ON/OFF motora
Stlačením tlačidla, odsávač pary sa spustí rýchlosťou 1
Stlačením tlačidla poč čas innosti, odsávač pary prejde di
stavu OFF.
2. Zvýšenie rýchlosti
Stlačením tlačidla, odsávač pary prejde zo stavu OFF do
rýchlosti 1.
Stlačením tlačidla (odsávač pary v stave ON) sa zvýši
rýchlosť motora z rýchlosti 1 na intensívnu
Každej rýchlosti zodpovedá zasvietenie
zodpovedajúceho LED.
Rýchlosť 1: 1
Rýchlosť 2: 2
Rýchlosť 3: 3
Rýchlosť intensívna: 4 (blikajúci)
Rýchlosť intensívna je načasovaná. Štandardné
načasovanie je 5´, po čom odsávač pary sa umiestni do
rýchlosti 2.
Pre deaktiváciu funkcie pred uplynitím času, stlač ťi tlačidlo 2,
odsávač pary sa umiestni do rýchlosti 1, stlačením tlačidla 1
odsávač pary sa vypne.
3. ON/OFF osvetlenie
4. Načasovanie rýchlosti
5. Ukazovateľ stavu činnosti
Načasovanie rýchlosti
Načasovanie rýchlosti je oprávnené stlačením tlačidla 4, po
uplynutí času odsácač pary sa vypne.
Časovanie je nasledovné:
Rýchlosť 1 – 20 minút (1 stály, bod blikajúci)
Rýchlosť 2 – 15 minút (2 stály, bod blikajúci)
Rýchlosť 3 – 10 minút (3 stály, bod blikajúci)
Rýchlosť intensívna – 5 minút (4 stály, bod blikajúci)
Počas načasovanej rýchlosti stlačením tlačidla idla 1 alebo tlač
4 2, odsávač č č pary sa vypne, ak sa sta í tla idlo odsávač pary
vyjde z nač časovanej innosti umiestnením sa do zvolenej
rýchlosti.
92
Signalizácia filtra tukov
Signalizácia filtra tukov dôjde po 80 hodín innosti a je č
indikovaná na displeji blikajúcim číslom 1.
Ak sa zjaví takáto signalizácia, nainštalovaný filter tukov je
potrebné umyť.
Signalizácia je viditeľná, keď odsávač pary je v stave ON.
Pre odstránenie signalizácie filtra tukov, stlač ťi tlačidlo „1“ na
viac ako 3“, až do zhasnutia signalizácie.
Odstránenie signalizácie je možné, keď odsávač pary je
v stave ON.
Signalizácia uhlíkového filtra (len pre filtračnú verziu)
Signalizácia uhlíkového filtra dôjde po 320 hodín činnosti a je
indikovaná na displeji blikajúcim číslom 2.
Keď sa zjaví takáto signalizácia, nainštalovaný filter tukov je
potrebné vymeniť.
Signalizácia je viditeľná, keď odsávač pary je v stave ON.
Pre odstránenie signalizácie filtra tukov, stlač ťi tlačidlo „1“ na
viac ako 3“, až do zhasnutia signalizácie.
Odstránenie signalizácie je možné, keď odsávač pary je
v stave ON.
V prípade signalizácie súčasne obidvoch filtrov, na displeji
budú blikať striedavo čísla 1 a 2.
K vynulovaniu dôjde vykonaním 2 krát hore popísaný postup.
Prvýkrát sa vynuluje signalizácia filtra tukov, druhýkrát sa
vynuluje signalizácia uhlíkového filtra.
V štandardnom režime, signalizácia uhlíkového filtra nie je
aktívna.
V prípade, keď sa odsávač pary používa vo filtračnej verzii, je
potrebné aktivovať signalizáciu uhlíkového filtra.
Aktivácia signalizácie uhlíkového filtra:
Nastaviť odsávač pary na OFF a súčasne stlač ťi tlačidlá „2“ a
„3“ na 3“.
Č ťísla 1 a 2 striedavo budú blika na 2“.
Deaktivácia signalizácie uhlíkového filtra:
Nastaviť odsávač pary na OFF a súčasne stlač ťi tlačidlá „2“ a
„3“ na 3“.
Č ťíslo 1 bude blika na 2“.
Alarm teploty
Odsávač pary je vybavený snímačom teploty, ktorý aktivuje
motor na rýchlosť 3 v prípade, keď teplota v okolí displeja je
príliš vysoká.
Kondízia alarmu bude udaná na displeji s blikajúcim
písmenom "t".
Táto kondícia potrvá, kým teplota neklesne pod výstražný
prah alarmu.
Z tohto režimu sa môže vystúpiť stlačením tlačidla „2“.
Každých 30“ snímač overuje teplotu prostredia v okolí
displeja.
Zobrazenia displeja
Zobrazenie Stav
Rýchlosť 1
Rýchlosť 2
Rýchlosť 3
Rýchlosť 4 (intensívna)
Rýchlosť 1 – 20 minút
Rýchlosť 2 – 15 minút
Rýchlosť 3 – 10 minút
Rýchlosť intensívna – 5 minút
Údržba filtra Tukov
Údržba Uhlíkového filtra
Údržba filtra Tukov a Uhlíkového filtra
Alarm teploty
93
Údržba
Skôr ako za vek údržba, odpojičína ktorákoľ ť odsávač
pary z elektrického vedenia.
Čistenie
Odsávač pary sa pravidelne čistí zvonku aj zvnútra (aspoň
rovnako častým opakovaním ako sa vykonáva údržba filtrov
tuku).
Na čistenie používať vlhké plátno s neutrálnymi tekutými
čistiacími prostriedkami.
Vyhnúť sa používania prostriedkov obsahujúcich škrabacie
látky.
NEPOUŽÍVAŤ ALKOHOL!
Upozornenie: Nedodržanie noriem na čistenie zariadenia
a výmenu filtrov predstavuje riziko požiaru. Odporúča sa preto
dodržiavať uvedené pokyny.
Odmieta sa akákoľvek zodpovednosť za prípadné škody na
motore, požiare vyvolané nesprávnou údržbou alebo
nedodržaním vyššie uvedených upozornení.
Protitukový filter
Obr. 26-31
Udržuje častice tukov pochádzajúcich z varenia.
Musí byť č istený jedenkrát za mesiac (alebo keď
upozorňovací systém nasýteľnosti filtrov – ak je s ním
príslušný model vybavený – upozorňuje túto nevyhnutnosť),
nedráždivými čistiacími prostriedkami ručne alebo v umývačke
s nízkou teplotou vody a krátkym cyklusovým programom.
Umývaním v umývačke, protitukový filter sa môže odfarbiť, ale
jeho filtračná cherakteristika sa tým vôbec nezmení.
Na odpojenie filtru tukov , potiahnúť rukoväť pružinového
háku.
Uhoľný filter (iba pre filtračnú verziu)
Obr. 28
Udržuje nepríjemné zápachy pochádzajúce z varenia.
Aktívno uhlíkový filter môže byť jeden z týchto typov:
• Aktívno uhlíkový filter umývateľný .
• Aktívno uhlíkový filter NIE umývateľný.
Aktívno uhlíkový filter umývateľný
Uhoľný filter môže byť umývaný každých dva mesiacov
v teplej vode a spôsobilými saponátmi alebo v umývačke za
65°C ( v prípade umývania v umývačke, uskutoč ťni kompletn
cyklus bez nádob vo vnútri).
Bez poškodenia filtra odstániť prebytočnú vodu, potom
odstrániť vankúšik uložený vo vnútri umelohmotného rámu
a vysušiť ho definitívne vložením ho do rúry na 10 minút n
100°C.
Vymeniť vankúšik každé 3 mesiace a zakaždým, keď je látka
poškodená.
Aktívno uhlíkový filter NIE umývateľný
Nasýteľnosť uhoľného filtru sa odhaľuje iba po viac-mene
predľženom použití, na základe typu kuchyne a pravidelnosti
čistenia filtra tukov. V každom prípade je nevyhnutné vymeni
zásobník maximálne každé štyri mesiace.
NEMÔŽE byť umývaný alebo regenerovaný.
Montáž:
Zavesiť uhoľno-aktívny filter najprv zozadu na kovový háčik
odsávača pary, potom zpredu s dvoma rúčkami.
Odmontovanie:
Vybrať uhoľno-aktívny filter otočením ručiek, ktoré ho
upevňujú o odsávač pary o 90°.
Výmena žiaroviek
Obr. 32
Vypnite odsávač z elektrickej siete.
Pozor! Skôr ako sa dotknete žiaroviek, presvedčte sa, že sú
chladné.
1. Vytiahnite ochranný kryt s použitím malého skrutkovača
s rezným hrotom alebo podobným nástrojov.
2. Vymeňte poškodenú žiarovku.
Používajte len halogénové žiarovky 12V - 20W, max. - G4
a dbajte pritom, aby ste sa ich nedotkli rukami.
3. Zatvorte ochranný kryt (upevnenie na zápakdu).
Ak by osvetlenie nefungovalo, skôr ako zavoláte technickú
asistenciu, overiť správne nasadenie žiaroviek do sedla.
Produkt Specifikationer
| Mærke: | Turbo Air |
| Kategori: | Emhætte |
| Model: | Arena |
Har du brug for hjælp?
Hvis du har brug for hjælp til Turbo Air Arena stil et spørgsmål nedenfor, og andre brugere vil svare dig
Emhætte Turbo Air Manualer
10 Juli 2025
1 Marts 2025
1 Marts 2025
1 Marts 2025
1 Marts 2025
1 Marts 2025
1 Marts 2025
1 Marts 2025
1 Marts 2025
1 Marts 2025
Emhætte Manualer
- Caple
- Siku
- Hiberg
- Hotpoint
- Ignis
- CENDO
- Bompani
- Prima
- Hansa
- InAlto
- Belion
- Infiniton
- Bestron
- HomeCraft
- Kunft
Nyeste Emhætte Manualer
1 September 2025
1 September 2025
1 September 2025
1 September 2025
1 September 2025
1 September 2025
1 September 2025
31 August 2025
31 August 2025
31 August 2025
