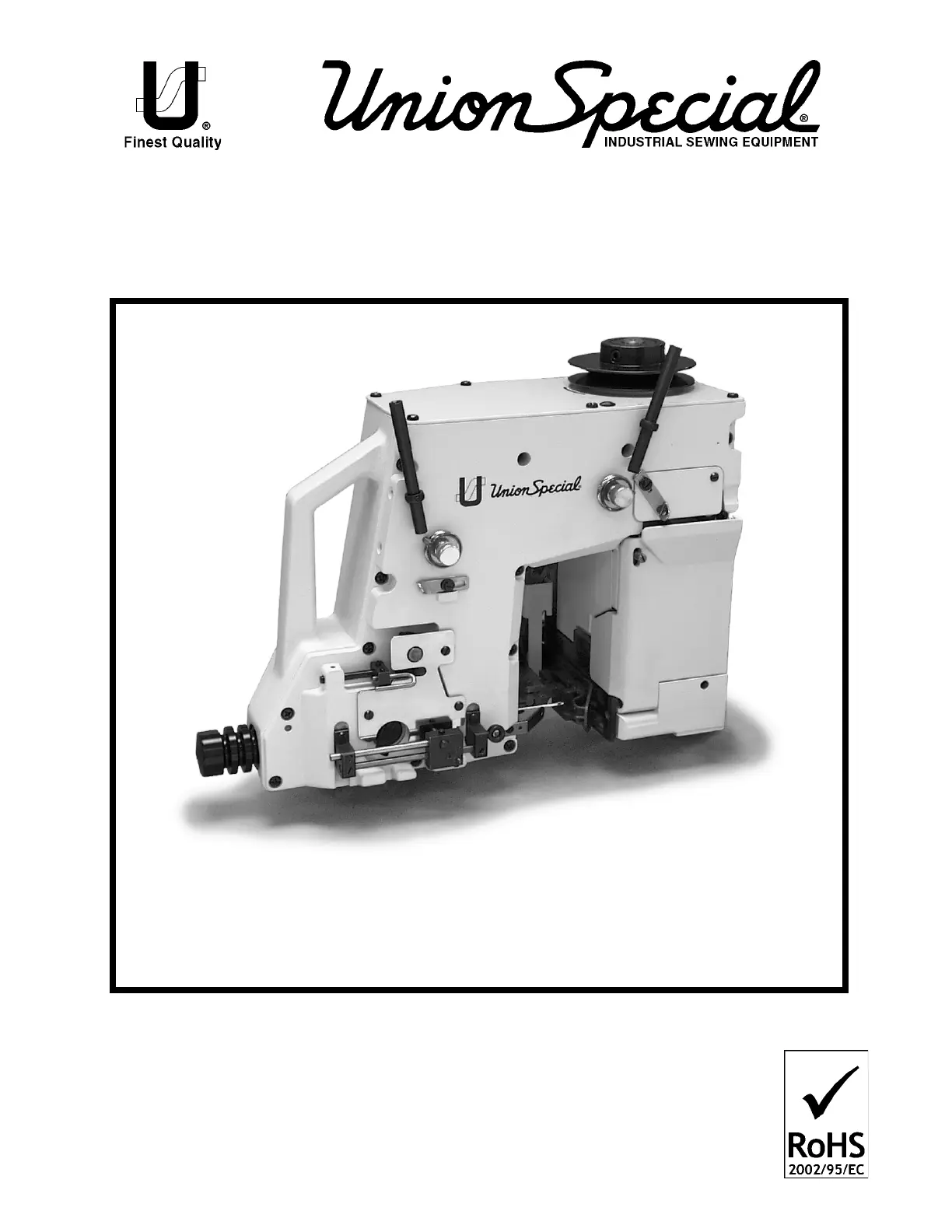

INSTRUCTIONS, ENGINEERS, AND ILLUSTRATED PARTS MANUAL
BETRIEBSANLEITUNG, WARTUNGSANLEITUNG UND
ILLUSTRIERTES TEILEVERZEICHNIS
BC100 HIGH SPEED BAG CLOSING MACHINES
BC100 HOCHLEISTUNGS-NÄHMASCHINEN ZUM SCHLIESSEN
GEFÜLLTER SÄCKE
MANUAL NO. / KATALOG NR. PT0407-GR
FOR SERIES / FÜR KLASSEN
BC100
01/29/09
MANUAL NO. PT0407-GR
ILLUSTRATED PARTS MANUAL FOR
BC100 SERIES MACHINES
Third Edition Copyright 2007
By
Union Special GmbH Rights Reserved in All
Countries
PREFACE
This manual has been prepared to simplify ordering
spare parts.
Views of various sections of the mechanism are
shown so that the parts may be seen in their actual
position in the sewing machine. On the page opposite
the illustration will be found a listing of parts with their
part numbers, descriptions and the number of pieces
required in the particular view being shown.
Numbers in the first column are reference numbers
only, and merely indicate the position of that part in the
illustrations. Reference numbers should never be
used in ordering parts. Always use the part number
listed in the second column.
Component parts of subassemblies which can be
furnished for repairs are indicated by indenting their
description of the main subassembly.
This manual has been comprised on the basis of
available information. Changes in design and / or
improvements may incorporate a slight modification of
configuration in illustrations or cautions.
On the following pages will be found illustrations and
terminology used in describing the parts for your
machine.
IMPORTANT: ON ALL ORDERS, PLEASE IN-
CLUDE PART NUMBER, PART NAME AND STYLE
OF MACHINE FOR WHICH PART IS ORDERED.
KATALOG NR. PT0407-GR
ILLUSTRIERTES TEILEVERZEICHNIS FÜR
MASCHINENKLASSEN BC100
Dritte Auflage © 2007
Weltweit beanspruchte Union Special GmbH
Rechte
VORWORT
Dieser Katalog wurde zusammengestellt, um Ersatz-
teilbestellungen zu vereinfachen.
Darstellungen der einzelnen Gruppen des
Mechanismus zeigen die Lage der Einzelteile in der
Nähmaschine. Auf der der Bildseite
gegenüberliegenden Seite befindet sich ein
Verzeichnis der Teile mit Teilenummern, Beschrei-
bungen und der für den gezeigten Bildausschnitt be-
nötigten Anzahl.
Die Nummern in der ersten Spalte sind
Positionsnummern und zeigen lediglich, wo das Teil in
der Abbildung zu finden ist. Positionsnummern dürfen
bei Teilebe-stellungen nie verwendet werden.
Verwenden Sie immer die Teilenummer in der zweiten
Spalte.
Einzelteile von Komplettteilen, die als Ersatzteile
geliefert werden können, sind durch Einrücken ihrer
Beschreibung unterhalb der Beschreibung des
Kompletteiles gekenn-zeichnet.
Dieser Katalog basiert auf vorhandenen Informationen.
Konstruktionsänderungen und / oder -verbesserungen
können sich geringfügig auf den Aufbau der bildlichen
Darstellungen und die Sicherheitshinweise auswirken.
Die nachfolgenden Seiten beinhalten die bildlichen
Darstellungen und Beschreibungen der Teile Ihrer
Maschine.
WICHTIG: BITTE GEBEN SIE AUF ALLEN BE-
STELLUNGEN DIE TEILENUMMER, DIE TEILE-
BESCHREIBUNG UND DEN MASCHINENTYP, FÜR
DEN DAS TEIL BESTELLT WIRD, AN.
2
Preface
Identification of Machines
Styles of Machines
Types of Bag Closures
Needles
Torque Requirements
Noise Emission
Safety Rules
Caution Areas
Threading the Machine
Inserting the Needle
Vorwort
Bezeichnung der Maschinen
Maschinentypen
Sackverschlussarten
Nadeln
Erforderliche Drehmomente
Geräuschemission
Sicherheitshinweise
Gefährdungszonen
Einfädeln der Maschine
Einsetzen Der Nadel
2
4
4 - 6
6
7
7
7
8 - 9
9
10
11
TABLE OF CONTENTS
INHALTSVERZEICHNIS
PAGE / SEITE
