14136.1-14136.AB.1

Dimmer universale 230 V~ 50 Hz per lampade ad incandescenza 40-400 W, trasformatori elettronici

40-300 VA, lampade CFL dimmerabili 10-200 W, lampade LED dimmerabili 3-200 W, per alimen-

tatori elettronici LED, comando ON/OFF con pulsante incorporato o da più punti con pulsanti NO,

regolazione con potenziometro rotativo incorporato, funzione MASTER per dispositivo SLAVE

20137, regolazione intensità luminosa minima, individuazione al buio. Apparecchio non installabile

nei contenitori Isoset.

La soluzione abbinata alla serie civile Plana è disponibile anche in versione antibatterica (art. 14136.

AB.1). Il trattamento antibatterico garantisce l’igiene del prodotto tramite l’azione di ioni di argento

(AG+) e previene la formazione e la proliferazione di germi, batteri, virus e funghi. Affinché l’azione

antibatterica sia efficace e per il mantenimento dell’igiene si raccomanda di procedere con la

normale e regolare pulizia del prodotto.

IMPORTANTE: Le lampade comandabili da un singolo dimmer master o slave devono essere

tutte uguali. Tutti i carichi comandati devono essere dichiarati DIMMERABILI dal costruttore.

Verificare sulla confezione delle lampade la tipologia di dimmeraggio compatibile: LE (Leading

Edge) o TE (Trailing Edge). Nel caso in cui non sia indicato, la lampada può funzionare in entram-

be le modalità (scelta a discrezione dell’installatore).

CARATTERISTICHE

• Accensione/spegnimento del carico mediante pulsanti incorporati o normali pulsanti in chiusura non

luminosi, regolazione mediante manopola rotativa.

• Accensione graduale (soft start): garantisce un passaggio graduale dallo stato di spento a quello di

luminosità massima o precedentemente impostata.

• Accensione istantanea (flash start): da utilizzare con lampade fluorescenti compatte, garantisce una

corretta accensione delle lampade con difficoltà di accensione al minimo.

• Spegnimento graduale (soft end): garantisce un passaggio graduale dallo stato di accese a

quello di spento.

• Regolazione taglio inizio fase (LE): da utilizzare con lampade ad incandescenza, lampade fluorescenti

compatte o a LED compatibili, e trasformatori elettronici di tipo

• Regolazione taglio a fine fase (TE): da utilizzare con carichi compatibili come lampade fluorescenti,

lampade a LED o trasformatori elettronici di tipo

• Protezione contro i cortocircuiti con segnalazione di intervento mediante spia lampeggiante.

• Protezione termica con segnalazione di intervento mediante spia lampeggiante.

• Funzione MASTER-SLAVE: ad un dispositivo MASTER possono essere aggiunti fino a 3 dispositivi SLAVE

• Va utilizzato in luoghi asciutti e non polverosi ad una temperatura compresa tra 0 °C e +35 °C.

• Nel caso di installazione di 2 dimmer nella stessa scatola, i carichi comandabili da ciascun dimmer

devono essere ridotti in modo che la loro somma non superi la potenza massima comandabile di

un singolo dispositivo.

• Il collegamento 3 fili è richiesto nel caso in cui si utilizzino gli alimentatori 01874-01875 e le lampade 02662.

COLLEGAMENTI

• Comando mediante pulsanti incorporati o da più punti con pulsanti NO in parallelo. Non utilizzare

pulsanti NO con spia luminosa.

ATTENZIONE: Il PULSANTE ON/OFF VA COLLEGATO AL CONDUTTORE DI NEUTRO.

• Per un corretto funzionamento, la lunghezza di ciascun collegamento tra il dimmer MASTER e i dim-

mer SLAVE o i pulsanti NO non deve superare 100 m.

• Spingere i conduttori di collegamento sul fondo della scatola onde evitare che vadano a toccare il

corpo del dimmer.

CONFORMITÀ NORMATIVA

Direttiva BT. Direttiva EMC. Norma EN 60669-2-1.

Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere tracce di piombo.

DICHIARAZIONE SUPPLEMENTARE A CURA DEL COSTRUTTORE

La tabella Carichi comandabili è valida anche per applicazioni in 220 V 60 Hz.~

Regolazione con taglio inizio fase LE Regolazione con taglio ne fase TE

RAEE - Informazione agli utilizzatori

Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla

ﬁne della propria vita utile deve essere raccolto separatamente dagli altri riﬁuti. L’utente dovrà, pertanto, conferire

l’apparecchiatura giunta a ﬁne vita agli idonei centri comunali di raccolta differenziata dei riﬁuti elettrotecnici ed

elettronici. In alternativa alla gestione autonoma, è possibile consegnare gratuitamente l’apparecchiatura che

si desidera smaltire al distributore, al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente.

Presso i distributori di prodotti elettronici con superﬁcie di vendita di almeno 400 m 2 è inoltre possibile con-

segnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a

25 cm. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio,

al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi

sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura.

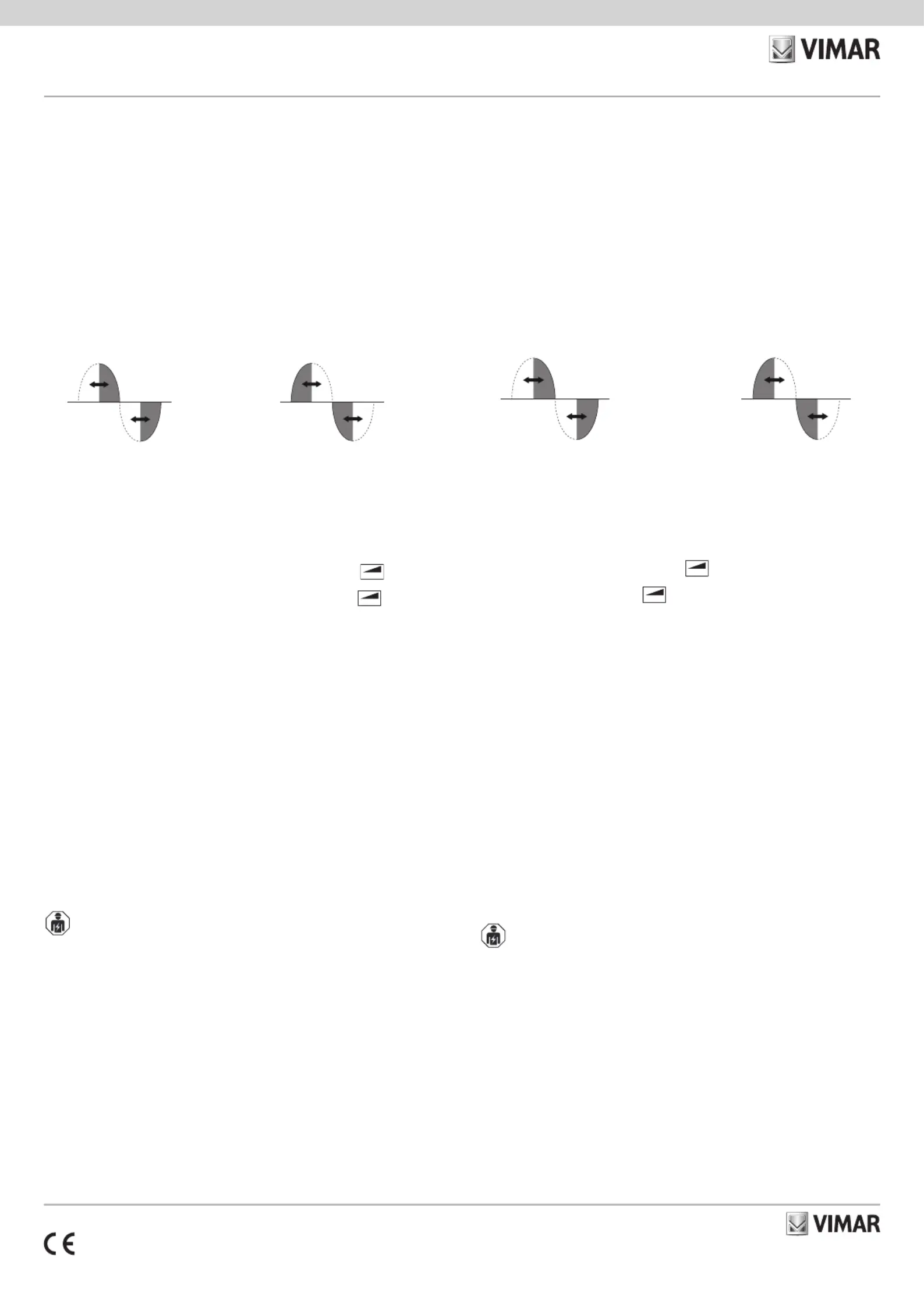

 Aumenta luminosità

minima

 Diminuisce luminosità

minima

Flash start

accensione al massimo

per 1 s per poi portarsi

all’intensità impostata

Soft start

accensione graduale

ﬁno a raggiungere

l’intensità impostata

CONFIGURAZIONE

Rimuovere il tasto superiore ed impostare i dip-switch secondo la sequenza colori desiderata.

20136.1

19136.1

14136.1

14136.AB.1

16603.1

Dimmer 230 V~ 50 Hz for: 40-400 W incandescent lamps, 40-300 VA electronic transfomers, 10-200

W CFL lamps, 3-200 W LED lamps and LED electronic transfomers, control with built-in push but-

ton or from NO peripheral push buttons, control and regulation by rotary potentiometer, MASTER

function for 20137, minimum power control, visible in darkness, grey. Not for Isoset enclosures.

The solution combined with the Plana residential series is also available in antibacterial version (art.

14136.AB.1). The antibacterial treatment ensures full hygiene thanks to the action of the silver ions

(AG+), which prevent the formation and spread of germs, bacteria, viruses and fungi. To maintain the

hygiene and effectiveness of its antibacterial action, clean the product regularly.

IMPORTANT: Lamps controllable from a single MASTER or SLAVE dimmer must all be the same.

All controllable loads must be declared DIMMERABLE by the manufacturer. Check the type of

compatible dimmering on the lamp package: LE (Leading Edge) or TE (Trailing Edge). Where not

specified, the lamp works in both modes, at the discretion of the installer; choose the type of

dimmering that ensures the best lamp.

CHARACTERISTICS

• Turning on and turning off is with the built-in button or normal buttons without pilot light when off;

knob dimmering.

• Soft start: ensures gradual lighting from zero to maximum or preset lighting levels. This way the life of

a lamp is increased by reducing stress on the filament and prevents light flash.

• Flash start: used with compact fluorescent lamps, ensures that the lamps are switched on correctly,

reducing any difficulties to a minimum.

• Soft end: slowly brings the load down from on to off.

• Leading Edge mode: used with incandescent lamps, compact fluorescent lamps and LED compatible

lamps, as well as L-type electronic transformers

• Tailing Edge mode: used with compatible loads such as fluorescent lamps, LED lamps or C-type

electronic transformers

• Protection against short-circuit when turning on together with flashing blowout detector.

• Overheating protection with flashing blowout detector.

• MASTER-SLAVE function: paying attention not to exceed maximum power controllable by each dim-

mer. A MASTER device can have up to 3 SLAVE devices.

• It should be used in dry, dust-free places at a temperature between 0 °C and +35 °C.

• If installing 2 dimmers in a single box, the loads that can be controlled by each dimmer must be reduced

so that their total does not exceed the maximum power that can be controlled by a single device.

• The 3-wire connection is required if you are using the power supply units 01874-01875 and the lamps

02662.

CONNECTIONS

• Control with built-in button or more points with NO buttons in parallel. Do not use NO buttons with

pilot light.

NOTE: THE ON/OFF BUTTON IS CONNECTED TO THE CABLE NEUTRAL.

• For correct operation, the length of each connection between the MASTER and SLAVE dimmers or the

NO buttons may not exceed 100 m.

• Press the connection conductors to the bottom of the box to prevent them from coming into contact

with the dimmer body.

Dimmering with Leading Edge mode Dimmering with Trailing Edge mode

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

49400568E0 03 2207

EIKON

20136.1

ARKÉ

19136.1

IDEA

16603.1

PLANA

14136.1-14136.AB.1

STANDARD COMPLIANCE

BT directive. EMC directive. EN 60669-2-1 standard.

REACH (EU) Regulation no. 1907/2006 – Art.33. The product may contain traces of lead.

SUPPLEMENTARY DECLARATION MADE BY THE MANUFACTURER

The Controllable Loads table applies also to 220 V~ 60 Hz applications.

WEEE - Information for users

If the crossed-out bin symbol appears on the equipment or packaging, this means the product must not be

included with other general waste at the end of its working life. The user must take the worn product to a sorted

waste center, or return it to the retailer when purchasing a new one. Products for disposal can be consigned free

of charge (without any new purchase obligation) to retailers with a sales area of at least 400 m 2, if they measure

less than 25 cm. An efﬁcient sorted waste collection for the environmentally friendly disposal of the used device,

or its subsequent recycling, helps avoid the potential negative effects on the environment and people’s health, and

encourages the re-use and/or recycling of the construction materials.



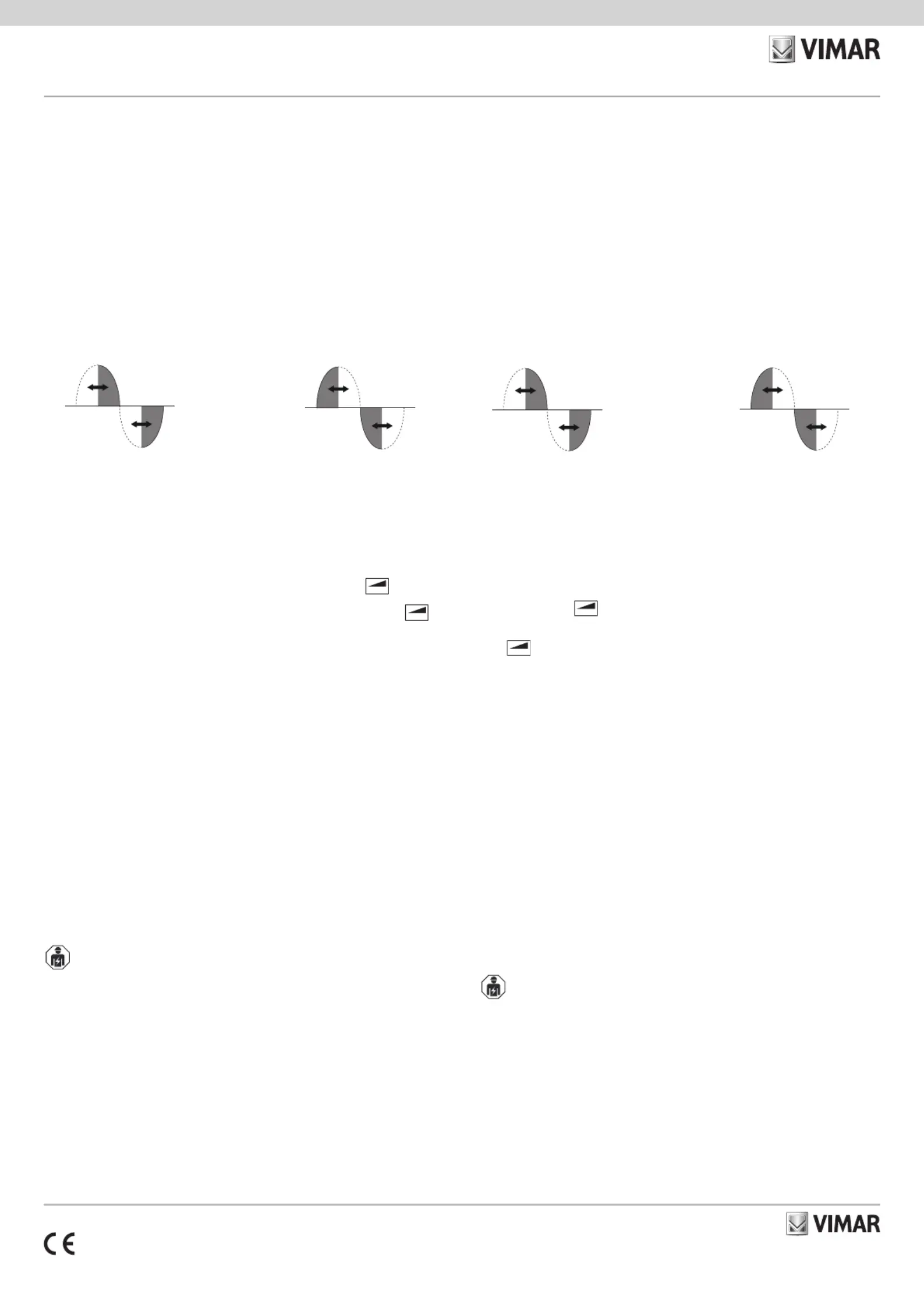

Increases the

minimum brightness

 D

ecreases the

minimum brightness

Flash start

switch on for max. 1

second then taken to the

set brightness

Soft start

gradually switched on to the

set brightness

20136.1

19136.1

14136.1

14136.AB.1

16603.1

SETTING.

Remove the upper button and set the dip-switch.

Variateur 230 V~ 50 Hz pour: lampes incandescentes 40-400 W, transformateurs électroniques

40-300 VA, lampes CFL 10-200 W, LED lampes 3-200 W et transformateurs électroniques à LED,

commande par poussoir incorporé ou en différents endroits par poussoirs NO, commande et

réglage par potentiomètre rotatif, fonction MASTER pour 20137, règlage puissance minimum,

localisation dans l’obscurité, gris. Pas pour enveloppes Isoset.

La solution associée à la série résidentielle Plana est également disponible en version antibactérien-

ne (art. 14136.AB.1). Le traitement antibactérien par ions d’argent (AG+) garantit l’hygiène des

composants. Il prévient la formation et la prolifération des germes, des bactéries, des virus et des

champignons. Pour une bonne efficacité de l’action antibactérienne, nous vous conseillons de

nettoyer régulièrement les composants de votre installation.

IMPORTANT Toutes les lampes commandées par un même variateur MASTER ou SLAVE doivent

être identiques. Toutes les charges commandées doivent être certifiées À INTENSITÉ VARIABLE

par le fabricant. Vérifier le type de gradation compatible sur l’emballage des lampes: LE (Leading

Edge) ou TE (Trailing Edge). Sans indication particulière, la lampe peut fonctionner dans les deux

modes de gradation et l’installateur choisit celui qui permet le meilleur fonctionnement.

CARACTÉRISTIQUES

• Allumage-extinction de la charge par bouton intégré ou interrupteur classique non lumineux, réglage

par manette.

• Allumage progressif (soft start): passage progressif de l’extinction à la luminosité maximale ou

préréglée ; augmente la durée de vie de la lampe en réduisant le stress du filament lors de l’amorçage

à froid et évite l’éblouissement.

Gradation par coupure en début de phase LE Gradation par coupure en ﬁn de phase TE

• Amorçage instantané (flash start): pour lampes fluocompactes, améliore l’amorçage des lampes qui

s’allument mal au minimum.

• Extinction progressive (soft end): passage progressif de l’éclairage à l’extinction

• Gradation par coupure en début de phase (LE) : pour lampes à incandescence, lampes fluocompactes

ou à LED compatibles et transformateurs électroniques de type L

• Gradation par coupure en fin de phase (TE) : pour charges compatibles, notamment lampes fluore-

scentes, lampes à LED ou transformateurs électroniques de type C

• Protection contre les courts-circuits à l’allumage avec indicateur de fusion par témoin clignotant.

• Protection thermique avec indicateur de fusion par témoin clignotant.

• Fonction MASTER-SLAVE : ne pas dépasser la puissance maximale commandée par chaque variateur,

un dispositif MASTER peut gérer jusqu’à 3 dispositifs SLAVES.

• Utiliser dans des locaux secs non poussiéreux à une température comprise entre 0° C et + 35° C.

• En cas d’installation de 2 variateurs dans le même boîtier, les charges commandables par chaque

variateur doivent être réduites de façon à ce que leur somme ne dépasse pas la valeur maximale

commandable d’un seul dispositif.

• Le branchement 3 fils est requis quand on utilise les alimentateurs 01874-01875 et les lampes 02662.

RACCORDEMENTS

• Commande par bouton intégré ou multipoints par boutons NO en parallèle. Ne pas utiliser de bouton

NO à témoin lumineux.

REMARQUE: LE BOUTON ON/OFF EST RELIÉ AU NEUTRE CABLE.

• Pour obtenir un fonctionnement correct, la longueur de chaque liaison entre le variateur MASTER et

les variateurs SLAVE ou les boutons NO ne doit pas dépasser 100 m.

• Pousser les connecteurs de liaison au fond du boîtier pour qu’ils ne touchent pas le corps du variateur.

CONFORMITÉ AUX NORMES

Directive BT. Directive EMC. Norme EN 60669-2-1.

Règlement REACH (EU) n° 1907/2006 – art.33. Le produit pourrait contenir des traces de plomb.

DÉCLARATION SUPPLÉMENTAIRE DU FABRICANT

Le tableau des charges commandées est valide également pour les applications en 220 V, 60 Hz.

DEEE - Informations pour les utilisateurs

Le symbole du caisson barré, là où il est reporté sur l’appareil ou l’emballage, indique que le produit en ﬁn de

vie doit être collecté séparément des autres déchets. Au terme de la durée de vie du produit, l’utilisateur devra

se charger de le remettre à un centre de collecte séparée ou bien au revendeur lors de l’achat d’un nouveau

produit. Il est possible de remettre gratuitement, sans obligation d’achat, les produits à éliminer de dimensions

inférieures à 25 cm aux revendeurs dont la surface de vente est d’au moins 400 m2. La collecte séparée ap-

propriée pour l’envoi successif de l’appareil en ﬁn de vie au recyclage, au traitement et à l’élimination dans le

respect de l’environnement contribue à éviter les effets négatifs sur l’environnement et sur la santé et favorise le

réemploi et/ou le recyclage des matériaux dont l’appareil est composé.

 A

ugmente la lumi-

nosité minimum



Diminue la lumi-

nosité minimum

Flash start

éclaire au maximum pen-

dant 1 seconde puis passe

à l’intensité préréglée

Soft start

augmentation graduelle de

l’intensité jusqu’au réglage

prédéfin

20136.1

19136.1

14136.1

14136.AB.1

16603.1

RÉGLAGE

Ôter la touche supérieure et régler le dip-switch.

Produkt Specifikationer

Mærke:	Vimar
Kategori:	Ikke kategoriseret
Model:	14136.AB.1

Har du brug for hjælp?

Hvis du har brug for hjælp til Vimar 14136.AB.1 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Ikke kategoriseret Vimar Manualer

Vimar EZS10.GA Manual

2 April 2025

Vimar ELVOX 1358 Manual

12 Januar 2025

Vimar 01585 Manual

12 Januar 2025

Vimar 20136.120.B Manual

11 Januar 2025

Vimar 20457.TR.B Manual

29 December 2024

Vimar 20457.TR.N Manual

29 December 2024

Vimar 19457.TR.B Manual

29 December 2024

Vimar 20537 Manual

15 December 2024

Vimar 19593.M Manual

15 December 2024

Vimar 20537.B Manual

15 December 2024

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

Planet XGPN-100 Manual

15 Juni 2025

Proficook PC-EKA 1283 Manual

15 Juni 2025

OmniMount OBSP8 Manual

15 Juni 2025

Levenhuk FS10 Manual

15 Juni 2025

Vestil PM4-2148-LP Manual

15 Juni 2025

ElectriQ STRV-W1-B Manual

15 Juni 2025

Adler AD 4521 Manual

15 Juni 2025

AMX HydraPort HPX-AV102 Manual

15 Juni 2025

Hughes & Kettner Red Box Mk II Manual

15 Juni 2025

Hughes & Kettner Quantum QC 412 Manual

15 Juni 2025
