LINEA
30529.x
PLANA
14479
20479
ARKE'
19479
Rivelatore By-alarm Plus di movimento ad infrarossi passivi e a micro-
onde - 2 moduli.
Il rivelatore integra un sensore a microonde e un sensore infrarosso ed è in grado di
segnalare il passaggio di persone o animali nella propria area di copertura. La doppia
tecnologia consente di rendere il sensore insensibile alle più comuni cause di falsi
allarmi. Il rivelatore funziona in modalità “AND”; questo significa che, quando uno dei
due sensori avverte un movimento nell’area di copertura, esso resta in preallarme in
attesa di avere conferma della rilevazione anche dall’altro sensore. Una volta che si
verifica tale condizione il dispositivo invia il segnale alla centrale.
CARATTERISTICHE
• Tensione di alimentazione: 12 Vdc SELV ±25%
• Assorbimento a 12 V: 28 mA MAX, 15 mA disinserito
• Temperatura di funzionamento: -10..+40°C
• Tipo di protezione: contro apertura con tamper incorporato
• Microonda: 24,125 GHz a 16 dbm
• Rilevamento del mascheramento (non certificato)
• Regolazione della sensibilità del sensore microonde e dell'infrarosso
• Possibilità di abilitare/disabilitare il LED di segnalazione
• Possibilità di escludere il sensore microonde in caso di impianto disinserito
• Possibilità di utilizzare il dispositivo come rivelatore luce scale con soglia crepuscolare
• Utilizzabile con centrali art. 03800, 03801 e 03802
• Flessibilità di configurazione che permette il funzionamento con sistemi di allarme
di terze parti
• Installazione: ad incasso con supporto 2 moduli o a parete (con supporto art. 00802:
installazione non certificata IMQ-sistemi di sicurezza)
• Grado di sicurezza: 2 (EN 50131-2-4)
• Classe Ambientale: II (EN 50131-2-4)
FUNZIONAMENTO
Il dispositivo intercetta la presenza di corpi in movimento e lo segnala alla centrale
By-alarm Plus o a sistemi di terze parti compatibili con esso.
Il rivelatore è dotato di un morsetto femmina da 7 poli estraibile al quale viene collegata
la tensione di alimentazione (“+” e “–“), l’ingresso di stato impianto inserito/disinserito
(“SET”), la terminazione delle uscite con contatti in serie (“EOL”), l’uscita di manomis-
sione (“T”), l’uscita allarme (“A”) e l’uscita mascheramento (“M”).
Ingresso stato impianto SET
Corrisponde al segnale di stato dell’impianto inserito/disinserito. E’ presente una
resistenza di pull-down interna che prevede di collegare l’ingresso a dei contatti puliti.
- In caso di stato disinserito, il contatto deve chiudere il segnale verso il positivo
dell’alimentazione (morsetto “+“).
- In caso di stato inserito il contatto rimane aperto.
N.B Nessun collegamento corrisponde allo stato inserito.
Quando il segnale SET è alto, viene disattivato il sensore microonde e il dispositivo
si comporta come sensore temporizzato, comandando l’uscita allarme con la sola
rilevazione ad infrarossi combinata alla soglia crepuscolare e alla durata attuazione.
Uscita di manomissione tamper
Si tratta di un contatto opto-isolato normalmente chiuso che segnala l’evento di mano-
missione del tamper del rivelatore. La segnalazione viene generata sui morsetti “EOL”
e “T“ aprendo il contatto per un tempo minimo di 4 s.
La segnalazione viene innescata dal tentativo di manomissione del dispositivo.
Uscita di allarme
La segnalazione di allarme viene generata sui morsetti “T” e “A“, aprendo il contatto
per un tempo minimo di 4 secondi (quando non vi è allarme il contatto è chiuso).
La segnalazione normalmente avviene con logica AND delle due tecnologie; nel caso
in cui l’ingresso SET è portato alto, l’uscita può essere utilizzata per le automazioni di
luci temporizzate (vedi funzionamento automazione).
Uscita di Mascheramento
La segnalazione di mascheramento viene generata sui morsetti “A” e “M“ aprendo
il relativo contatto (quando non si verifica il mascheramento il contatto è chiuso).
La segnalazione avviene nel caso in cui:
• vi sia una rilevazione di oscuramento della lente ad infrarosso con vernice riflettente;
• vi sia una rilevazione di 5 presenze microonde ma nessuna di infrarosso (questo
può essere causato, ad esempio, dal posizionamento di un oggetto davanti al rive-
latore che blocca il segnale infrarosso ma non quello della microonda).
Mediante l'apposito settaggio è possibile fare in modo che, se mascherato, il dispo-
sitivo modifichi automaticamente la logica di rivelazione da AND a OR.
Logica per automazioni
Il dispositivo con stato disinserito (ossia con ingresso SET a livello logico alto) può
essere impiegato per segnalazioni nell’ambito automazioni.
Utlizzando in modo combinato il sensore di luminosità integrato e la rilevazione di
presenza, si realizza un comando luce intelligente in grado di:
• verificare se la luminosità è inferiore alla soglia impostata;
• verificare la presenza con la parte ad infrarossi (a stato disinserito la parte micro-
onde è disattivata);
• comandare l'uscita allarme aprendo il relativo contatto.
Nel caso in cui il rivelatore venga impiegato per applicazioni di automazione non
è necessario modificare i collegamenti effettuati; la centrale By-alarm Plus rileva
l’evento di allarme causato dal comando dell’uscita e lo invia al sistema domotico
By-me Plus.
• Alla prima rilevazione viene aperto il contatto dell’uscita allarme per 4 secondi
(impulso) e inibito il controllo sulla luminosità per il tempo determinato dal para-
metro “Durata attuazione”.
• La rilevazione presenza provoca la ripetizione dell’impulso sull’uscita e la riparten-
za del temporizzatore; al suo scadere il controllo sulla luminosità torna operativo e
si riprende con la logica iniziale.
• Il LED frontale viene comandato con la stessa modalità segnale di presenza
sull'infrarosso.

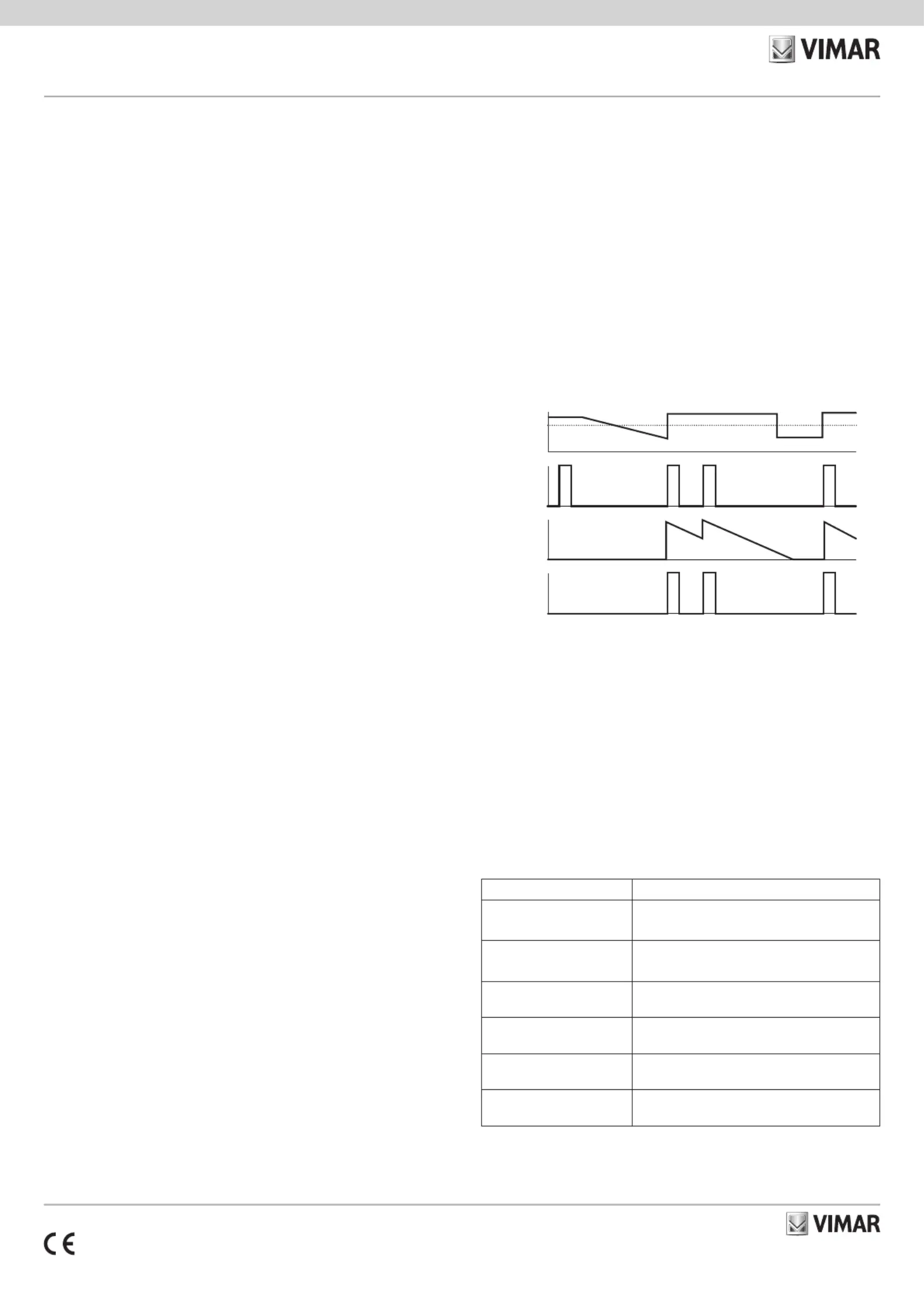

La seguente figura illustra quanto sopra descritto.
Segnalazione del LED frontale
Il LED si accende per qualche secondo all’avvio del dispositivo e successivamente
si comporta in funzione di come è impostato il relativo dip-switch.
LED disabilitato:
• Con stato disinserito rimane sempre spento.
• Con stato inserito si accende per qualche secondo quando rileva l'allarme e lo
segnala rimanendo acceso per 30 s dopo il disinserimento dell'impianto.
LED abilitato:
• Con stato disinserito si accende in caso di rilevazione presenza.
• Con stato inserito si accende per qualche secondo quando rileva l'allarme e lo
segnala rimanendo acceso per 30 s dopo il disinserimento dell'impianto.
Se il LED rimane sempre acceso fisso, verificare che la tensione di alimentazione
sia corretta.
CONFIGURAZIONE
La tabella che segue illustra come impostare i parametri del rivelatore:
Parametro Impostazione
Sensibilità microonde*
• Regolazione TR1 : Incremento
• Regolazione TR1 : Decremento
Soglia luminosità**
• Regolazione TR2 : Incremento
• Regolazione TR2 : Decremento
Sensibilità PIR
• Dip-switch DS1-1 ON: Alta
• Dip-switch DS1-1 OFF: Normale
Abilitazione LED frontale
• Dip-switch DS1-2 ON: Abilitato
• Dip-switch DS1-2 OFF: Disabilitato
Durata attuazione***
• Dip-switch DS2-1 ON: 60 s
• Dip-switch DS2-1 OFF: 20 s
Rilevazione presenza
• Dip-switch DS2-2 ON: logica OR
• Dip-switch DS2-2 OFF: logica AND fissa
* Il sensore a microonde può rilevare il movimento anche attraverso i muri; è quindi
necessario regolare la sensibilità in funzione dell’ambiente operativo. La sensibilità
massima corrisponde all’area indicata nel diagramma di copertura; la sensibilità
minima corrisponde a un’area di forma analoga ma limitata a 1 m circa.
Luminosità
Presenza PIR
Timer durata
attivazione
Uscita
30529-xx479 01 2205
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
LINEA
30529.x
PLANA
14479
20479
ARKE'
19479
** La soglia crepuscolare viene utilizzata per rilevare la presenza in applicazioni di
automazione (comando di una luce temporizzata con stato disinserito).
*** Viene utilizzata durante il rilevamento della presenza nelle applicazioni di auto-
mazione.
Configurazione delle Uscite
Per semplificare l'installazione, il rivelatore è provvisto al suo interno di una resisten-
za di bilanciamento del valore adatto per l'utilizzo con le centrali 03800, 03801 e

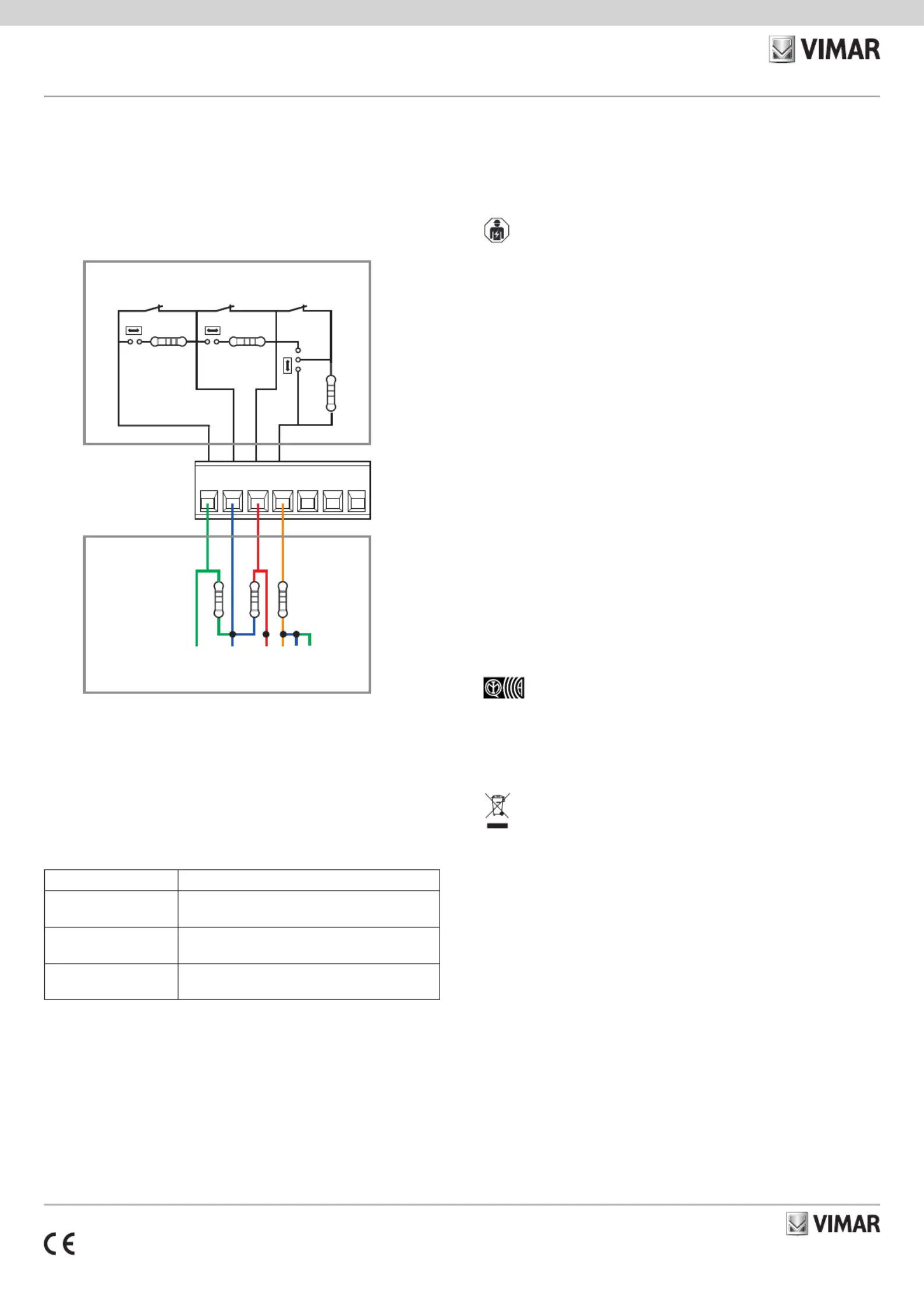

03802. La figura sotto illustra lo schema del contatto dell’uscita e la connessione
con la resistenza interna di bilanciamento.
• Per l'uscita Manomissione (T) la resistenza è inserita in serie al contatto.
• Per l'uscita Allarme (A) la resistenza è inserita in parallelo al contatto.
• Per l'uscita Mascheramento (M) la resistenza è collegata in parallelo al relativo
contatto.
Nel caso in cui si necessiti di valori di resistenza diversi, è possibile escludere la
resistenza interna agendo sul relativo ponticello e collegare esternamente Jumper
in serie la resistenza adatta avendo cura di replicare lo stesso collegamento (si veda
la parte inferiore della figura sopra).
La tabella che segue illustra la modalità di impostazione delle singole resistenze
interne di bilanciamento.
Descrizione Opzioni
Resistenza interna per
singolo bilanciamento
• Jumper J3 su 1-2: Esclusione contatto Manomissione
• Jumper J3 su 2-3: Resistenza esclusa (cortocircuitata)
Resistenza interna per
doppio bilanciamento
• Jumper J2 su 1-2: Inserita
• Jumper J2 su 2-3: Esclusa (aperta)
Resistenza interna per
triplo bilanciamento
• Jumper J1 su 1-2: Inserita
• Jumper J1 su 2-3: Esclusa (aperta)
Il massimo carico comandabile con l’uscita Tamper è pari a 250 mA 24 V resistivi.
COLLEGAMENTI
• Le connessioni filari dell’impianto antintrusione vengono fissate su un apposito
connettore femmina estraibile (che facilita l’installazione) che si innesta nel con-
nettore maschio nel retro del dispositivo. Lo schermo del cavo va collegato solo
in centrale assieme al conduttore negativo dell’alimentazione.
• Separare l'alimentazione della sirena da quella dei rivelatori.
• E’ necessario che gli ingressi della centrale siano correttamente configurati con lo
stesso significato delle uscite del dispositivo.
• L’ingresso SET . E’ necessario determina la logica di funzionamento del dispositivo
che all’uscita della centrale (collegata a SET) sia assegnata l'area di appartenenza
del rivelatore.
• Nelle centrali By-alarm Plus 03800, 03801 e 03802, può essere utlizzata una
delle uscite AUX disponibili adeguatamente configurata (si veda il manuale di
programmazione)
• Nei moduli di espansione 03808 e 03819 può essere utilizzata l'uscita AUX dispo-
nibile adeguatamente configurata. In alternativa, con l'ausilio del relè 03809, si
può utilizzare un terminale In/Out opportunamente configurato (si veda il manuale
di programmazione).
REGO DI INSTALLAZIONELE
• L’installazione deve essere effettuata con l’osservanza delle disposizioni rego-
lanti l’installazione del materiale elettrico in vigore nel paese dove i prodotti sono
installati.
• Installare lontano da fonti di calore e dalla luce diretta.
• Non installare 2 sensori vicini o con le aree di copertura sovrapposte.
• Installare in punti dove il campo di rilevazione è libero da oggetti che possono
mascherare la rilevazione.
• All’accensione il rivelatore si porta in self test per 120 s al termine dei quali diventa
operativo.
• Nell'installazione del rivelatore in scatole da incasso, per garantire la protezione
contro l'apertura e la rimozione, utilizzare esclusivamente supporti 2 moduli fis-
sati con le 2 viti anti-manomissione fornite in dotazione al rivelatore. In tal caso,
l'eventuale disinstallazione del rivelatore dovrà essere eseguita agendo con un
cacciavite sui 4 denti di aggancio.
• Gli oggetti metallici davanti al rivelatore tendono a ridurre la sensibilità di quest’ulti-
mo. Evitare installazioni dietro a inferriate, profili, bordi, reti e scaffalature metalliche.
• Non installare su pareti mobili o soggette a urti e vibrazioni.
• Non installare il rivelatore adiacente ad antenne GSM.
• Il sensore doppia tecnologia è un dispositivo da interno che va montato in una
scatola da incasso ad una altezza di 1,2 m dal piano del calpestio. Per il mon-
taggio a parete degli articoli Eikon, Arké e Plana si può in alternativa utilizzare il
supporto esterno Vimar art. 00802.
• La tensione di alimentazione deve essere di tipo Safety Extra Low Voltage (SELV).
• Per l’installazione utilizzare cavi schermati esenti da alogeni idonei per installa-
zione con cavi energia di I Categoria (U0 = 400 V) VIMAR 01734 (2x0,50mm
2
+
4x0,22mm
2
).
• La lunghezza dei collegamenti non deve superare i 100 m.
CONFORMITA' NORMATIVA
EN 50131-2-4.
Direttiva EMC. Direttiva RoHS.
Norme EN 50130-4, EN 50130-5, EN IEC 61000-6-3, EN IEC 62368-1, EN 301
489-3, EN 300 440-2, EN 62479, EN IEC 63000.
Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere
tracce di piombo.
RAEE - Informazione agli utilizzatori
Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla
fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L’utente dovrà, pertanto, conferire
l’apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed
elettronici. In alternativa alla gestione autonoma, è possibile consegnare gratuitamente l’apparecchiatura che
si desidera smaltire al distributore, al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente.
Presso i distributori di prodotti elettronici con superficie di vendita di almeno 400 m
2
è inoltre possibile con-
segnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a
25 cm. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio,
al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi
sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura.
M
15 kΩ 4.7 kΩ
3.3 kΩ
J1
1 2 1 2 1
3
2
321C
A T
T kΩ
A kΩ
M kΩ
EOL SET + –
J2
J3
MASCHERAMENTO ALLARME MANOMISSIONE
Circuito interno del rivelatore
Schema di connessione resistenze di bilanciamento

Produkt Specifikationer

Mærke: Vimar
Kategori: Ikke kategoriseret
Model: 14479

Har du brug for hjælp?

Hvis du har brug for hjælp til Vimar 14479 stil et spørgsmål nedenfor, og andre brugere vil svare dig


Ikke kategoriseret Vimar Manualer

Vimar

Vimar 20479.N Manual

25 Juli 2025
Vimar

Vimar ELVOX 6837 Manual

25 Juli 2025
Vimar

Vimar R21509.N Manual

25 Juli 2025
Vimar

Vimar 16582.B Manual

24 Juli 2025
Vimar

Vimar ELVOX 8911 Manual

24 Juli 2025
Vimar

Vimar 20448 Manual

24 Juli 2025
Vimar

Vimar 20479.B Manual

24 Juli 2025
Vimar

Vimar 21848.1 Manual

24 Juli 2025
Vimar

Vimar 20593 Manual

24 Juli 2025
Vimar

Vimar ELVOX 46862.A01.01 Manual

24 Juli 2025

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

Vulcan

Vulcan VICM24 Manual

16 August 2025
HP

HP Elite Mini 805 G8 Manual

16 August 2025
TP-Link

TP-Link LS106P Manual

16 August 2025
ATen

ATen CL1308 Manual

16 August 2025
Testboy

Testboy Light 400 Manual

16 August 2025
Vulcan

Vulcan VIR1F Manual

16 August 2025
HP

HP Poly Studio X72 Manual

16 August 2025
Supermicro

Supermicro X14DBM-AP Manual

16 August 2025
ZyXEL

ZyXEL XGS1935-28HP Manual

16 August 2025
Supermicro

Supermicro A4SAN-H Manual

16 August 2025
