Side 1/4

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

49401077A0 03 1910

Plana

14505.AB

Modulo relè con presa RJ45 frontale per collegamento perella di

chiamata 2luci+2aux, collegamento verso un modulo 8IN/8OUT o

un display Call-way, 4 uscite a relé 24V NO, materiale antibatterico,

bianco - 3 moduli.

CARATTERISTICHE.

• Tensione di alimentazione: 24 V d.c. ± 20% SELV.

• Assorbimento: 15 mA in standby; 45 mA max con 2 pulsanti attivi.

• Presa RJ45 frontale: connessione perella art. 02075.AB.

• 4 Morsetti: connessione terminale di comunicazione art. 02080.AB, modulo

display art. 02081.AB e modulo connessioni segnalazioni art. 02096.

• 8 Morsetti: quattro uscite a relè indipendenti con contatto pulito in scambio

(carico resistivo 1 A 30 V d.c. , 0.5 A 24 V a.c.) per pilotare con tensione AC/DC

SELV (separata dalla tensione di sistema Call-way) altrettanti relè di appoggio di

comando luci e ausiliari.

• Temperatura di funzionamento: +5 °C - +35 °C (uso interno).

• Altezza di installazione consigliata: da 0,7 m a 1,5 m.

I dispositivi sono antibatterici e garantiscono l’igiene del prodotto tramite

l’azione di ioni di argento (AG+) prevenendo la formazione e la proliferazione

di germi, batteri, virus e funghi. Afﬁnché l’azione antibatterica sia efﬁcace e

per il mantenimento dell’igiene si raccomanda di procedere con la normale e

regolare pulizia del prodotto.

FUNZIONAMENTO.

• Mediante collegamento alla perella art. 02075.AB il dispositivo assolve la funzione

di chiamata del personale infermieristico e alla rassicurazione del degente

mediante apposita spia luminosa.

• Il dispositivo consente l’accensione di due luci e due carichi ausiliari (ad esempio

comando up/down della tapparella).

• I pulsanti luci e ausiliari della perella sono interbloccati a livello elettrico:

- è prioritario su ;

- è prioritario su .A B

Se vengono premuti contemporaneamente i pulsanti e oppure e A B

si attiverà il comando prioritario ossia e .A

IMPORTANTE: Al modulo relè 14505.AB può essere collegata solo la perella

art. 02075.AB. Il modulo relè è incompatibile con la perella art. 02089.AB.

COLLEGAMENTI.

• Il modulo relè è collegato mediante cablaggio tradizionale al modulo display art.

02081.AB o al terminale di comunicazione di camera art. 02080.AB oppure al modulo

connessioni segnalazioni art. 02096; può inoltre essere collegato a dei relè di appoggio

per il comando di luci e di carichi ausiliari (si vedano gli schemi di seguito riportati).

• Il dispositivo va installato in una posizione ben accessibile.

REGOLE DI INSTALLAZIONE.

L’installazione deve essere effettuata da personale qualificato con l’osservanza delle

disposizioni regolanti l’installazione del materiale elettrico in vigore nel paese dove i

prodotti sono installati.

CONFORMITÀ NORMATIVA.

Direttiva EMC.

Norme EN 60950-1, EN 61000-6-3, EN 61000-6-1.

Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere

tracce di piombo.

Relay module with front RJ45 socket outlet for connection of call

lead 2lights+2aux, connection to an 8IN/8OUT module or a Call-

way display, 4 relay outputs 24V NO, antibacterial material, white - 3

modules.

FEATURES.

• Supply voltage: 24 V d.c. ± 20% SELV.

• Absorption: 15 mA on standby; 45 mA max with 2 active push buttons.

• Front RJ45 socket outlet: call lead connection art. 02075.AB.

• 4 terminals: communication terminal connection art. 02080.AB, display module

art. 02081.AB and signalling connections module art. 02096.

• 8 terminals: four independent relay outputs with clean change-over contact

(resistive load 1 A 30 V D.C. , 0.5 A 24 V A.C.) to drive with SELV AC/DC voltage

(separate from the Call-way system voltage) the same number of supporting

relays to control lights and auxiliary loads.

• Operating temperature: +5°C to +35°C (indoor use).

• Recommended installation height: from 0.7 m to 1.5 m.

The devices are antibacterial and ensure full hygiene thanks to the action

of the silver ions (AG+), which prevent the formation and spread of germs,

bacteria, viruses and fungi. To maintain the hygiene and effectiveness of its

antibacterial action, clean the product regularly.

OPERATION.

• Via the connection to the call lead art. 02075.AB, the device performs the nursing

personnel call and patient reassurance function by means of a speciﬁc pilot lamp.

• The device enables switching on two lights and two auxiliary loads (such as roller

shutter up/down commands).

• The push buttons for the lights and auxiliary loads of the call lead are electrically

interlocked:

- has priority over ;

- has priority over .A B

If the and or and buttons are pressed simultaneously, the A B

and take priority and turn on.A

IMPORTANT: The relay module 14505.AB can be connected only with the call

lead art. 02075.AB. The relay module is incompatible with the call lead art.

02089.AB.

CONNECTIONS.

• The relay module is connected by traditional cabling to the display module

art. 02081.AB or to the room communication terminal art. 02080.AB or to the

signalling connections module art. 02096; it can also be connected to supporting

relays to control lights and auxiliary loads (see the diagrams below).

• The device should be installed in an easily accessible location.

INSTALLATION RULES.

Installation should be carried out by qualified personnel in compliance with the

current regulations regarding the installation of electrical equipment in the country

where the products are installed.

REGULATORY COMPLIANCE.

EMC directive.

Standards EN 60950-1, EN 61000-6-3, EN 61000-6-1.

REACH (EU) Regulation no. 1907/2006 – Art.33. The product may contain traces

of lead.

RAEE - Informazione agli utilizzatori

Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla

ﬁne della propria vita utile deve essere raccolto separatamente dagli altri riﬁuti. L’utente dovrà, pertanto, conferire

l’apparecchiatura giunta a ﬁne vita agli idonei centri comunali di raccolta differenziata dei riﬁuti elettrotecnici ed

elettronici. In alternativa alla gestione autonoma, è possibile consegnare gratuitamente l’apparecchiatura che

si desidera smaltire al distributore, al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente.

Presso i distributori di prodotti elettronici con superﬁcie di vendita di almeno 400 m 2

è inoltre possibile consegnare

gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. L’ade-

guata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al trattamento e

allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla

salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura.

WEEE - Information for users

If the crossed-out bin symbol appears on the equipment or packaging, this means the product must not

be included with other general waste at the end of its working life. The user must take the worn product

to a sorted waste center, or return it to the retailer when purchasing a new one. Products for disposal can

be consigned free of charge (without any new purchase obligation) to retailers with a sales area of at least

400 m2

, if they measure less than 25 cm. An efﬁcient sorted waste collection for the environmentally friendly

disposal of the used device, or its subsequent recycling, helps avoid the potential negative effects on the

environment and people’s health, and encourages the re-use and/or recycling of the construction materials.

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

49401077A0 03 1910

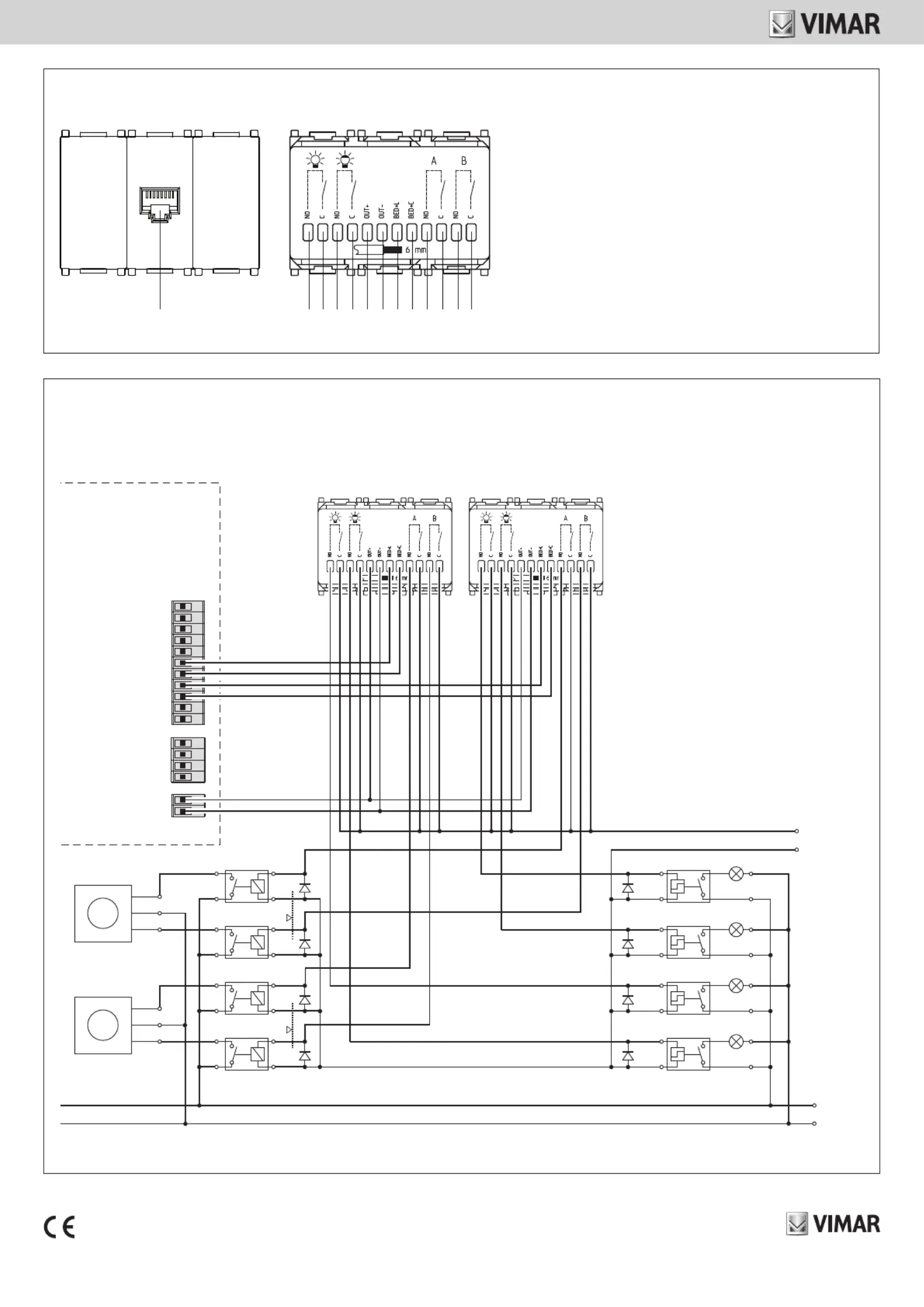

SCHEMA DI COLLEGAMENTO DEL MODULO RELÈ ART.14505.AB CON IL TERMINALE DI COMUNICAZIONE ART.02080.AB O IL MODULO DISPLAY ART. 02081.AB

Terminale di

comunicazione

02080.AB

oppure

Modulo display

02081.AB

BUZ

BED3L

BED3C

BED2L

BED2C

BED1L

BED1C

OUT24 V d.c. SELV –

WCCL

WCC

WCRL

WCR

Perella 02075.AB Letto 3

14505.AB

Alimentazione a.c./d.c. SELV separata

dall’alimentazione di sistema Call-way.

Alimentazione max in d.c. 30 V

Alimentazione max in a.c. 24 V

Va/+

Vb/–

Perella 02075.AB Letto 2

14505.AB

relè passo-passo

relè

Tapparella

lampada

potenzacomando

230 V a.c.

interblocco elettronico perella

A12

1A2

2 N

relè passo-passo lampada

potenzacomando

230 V a.c.

A1 2 N

relè passo-passo lampada

potenzacomando

120 - 230 V~

A1 2 N

relè passo-passo lampada

potenzacomando

A1 2

A2 1

relè

comando

down

comando

down

A12

1A2

relè

comando

com

down

interblocco elettronico perella

A12

1A2

relè

A12

1A2

Tapparella

com

down

230 V a.c.

VISTA FRONTALE E POSTERIORE FRONT AND REAR VIEW •

Presa RJ45 - RJ45 socket outlet 1 2 3 4 5 6 7 8 9 10 11 12

1-2: Morsetti relè luci 1

3-4: Morsetti relè luci 2

5-6-7-8: Morsetti per collegamento art. 02080.AB o 02081.AB o 02096

9-10: Morsetti relè carico ausiliario 1

11-12: Morsetti relè carico ausiliario 2

1-2: Lights 1 relay terminals

3-4: Lights 2 relay terminals

5-6-7-8: Connection terminals art. 02080.AB or 02081.AB or 02096

9-10: Auxiliary load 1 relay terminals

11-12: Auxiliary load 2 relay terminals
