Side 1/6

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

xx136.1 02 2505

EIKON

20136.1

ARKÉ

19136.1

IDEA

16603.1

PLANA

14136.1

14136.AB.1

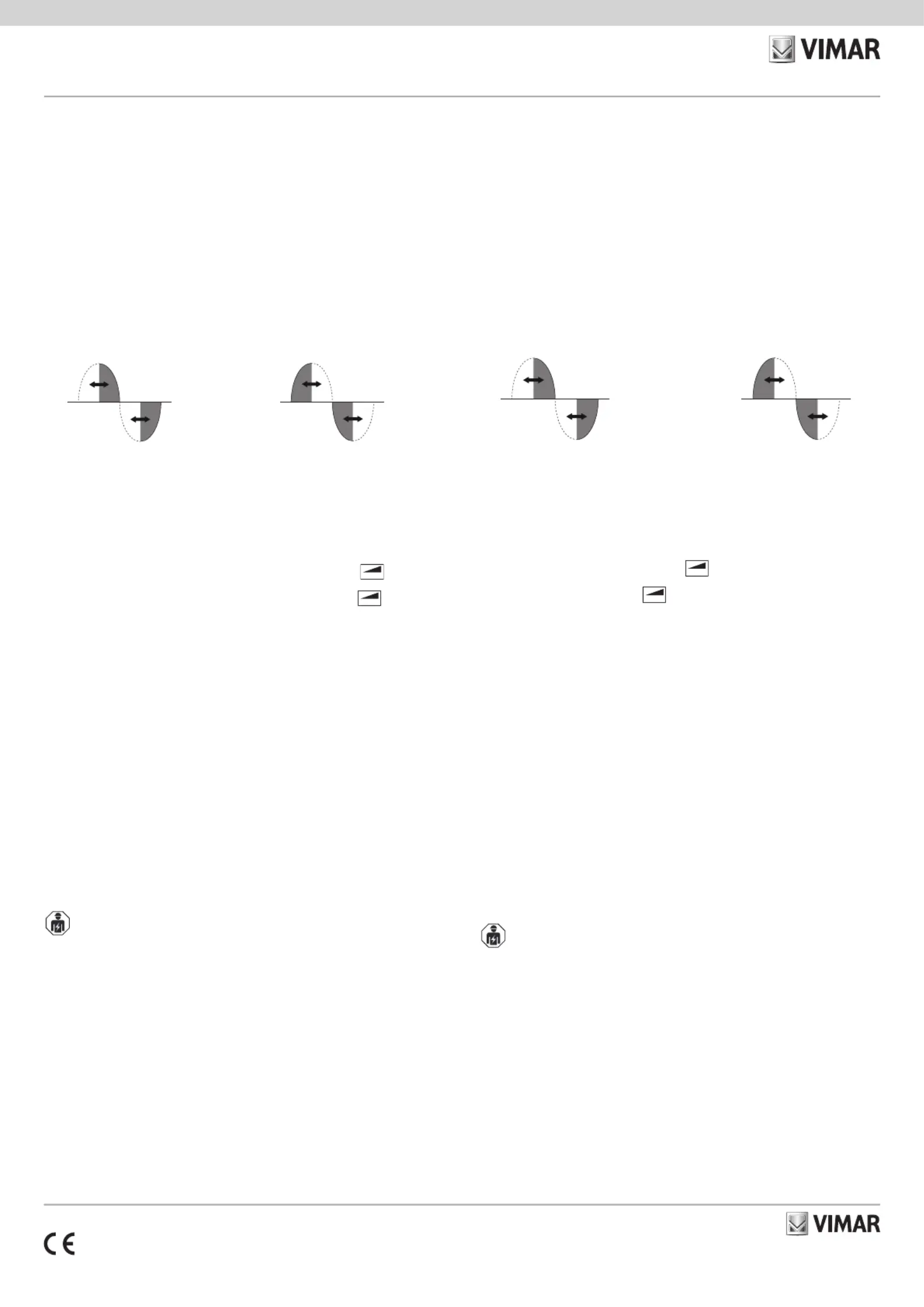

Dimmer universale 230 V~ 50 Hz per lampade ad incandescenza 40-300 W, trasformatori

elettronici 40-300 VA, lampade LED dimmerabili 5-200 W, per alimentatori elettronici LED,

comando ON/OFF con pulsante incorporato o da più punti con pulsanti NO, regolazione con

potenziometro rotativo incorporato, regolazione intensità luminosa minima, individuazione al

buio. Apparecchio non installabile nei contenitori Isoset.

La soluzione abbinata alla serie civile Plana è disponibile anche in versione antibatterica (art.

14136.AB.1). Il trattamento antibatterico garantisce l’igiene del prodotto tramite l’azione di

ioni di argento (AG+) e previene la formazione e la proliferazione di germi, batteri, virus e

funghi. Affinché l’azione antibatterica sia efficace e per il mantenimento dell’igiene si racco-

manda di procedere con la normale e regolare pulizia del prodotto.

IMPORTANTE: Le lampade comandabili da un singolo dimmer devono essere tutte uguali.

Tutti i carichi comandati devono essere dichiarati DIMMERABILI dal costruttore. Verificare

sulla confezione delle lampade la tipologia di dimmeraggio compatibile: LE (Leading Edge)

o TE (Trailing Edge). Nel caso in cui non sia indicato, la lampada può funzionare in entrambe

le modalità ed è a discrezione dell’installatore scegliere la tipologia di dimmerazione che

garantisce il miglior funzionamento della lampada.

CARATTERISTICHE.

• Accensione/spegnimento del carico mediante pulsanti incorporati o normali pulsanti in chiusu-

ra non luminosi, regolazione mediante manopola rotativa.

• Accensione graduale (soft start): garantisce un passaggio graduale dallo stato di spento a

quello di luminosità massima o precedentemente impostata.

• Spegnimento graduale (soft end): garantisce un passaggio graduale dallo stato di

accese a quello di spento.

• Regolazione taglio inizio fase (LE): da utilizzare con lampade ad incandescenza, alimentatori

dimmerabili per led o a LED compatibili, e trasformatori elettronici di tipo

• Regolazione taglio a fine fase (TE): da utilizzare con lampade ad incandescenza, alimentatori

dimmerabili per led o a LED compatibili e trasformatori elettronici di tipo

• Funzionamento in modalità “Night”:

-quando il dimmer è spento il LED è spento;

-quando il dimmer è acceso il LED è acceso.

• Funzionamento in modalità “Individuazione al buio”:

- quando il dimmer è spento il LED è acceso a bassa intensità;

- quando il dimmer è acceso il LED è acceso a intensità normale.

• Protezione contro i cortocircuiti con segnalazione di intervento mediante spia lampeggiante.

• Protezione termica con segnalazione di intervento mediante spia lampeggiante.

• Va utilizzato in luoghi asciutti e non polverosi ad una temperatura compresa tra 0 °C e +35 °C.

• Nel caso di installazione di 2 dimmer nella stessa scatola, i carichi comandabili da ciascuno

di essi devono essere ridotti in modo che la loro somma non superi la potenza massima

comandabile di un singolo dispositivo.

COLLEGAMENTI.

• Comando e dimmerazione mediante pulsanti incorporati o da più punti con pulsanti NO in

parallelo. Non utilizzare pulsanti NO con spia luminosa.

ATTENZIONE: Il PULSANTE ON/OFF VA COLLEGATO AL CONDUTTORE DI NEUTRO.

• Per un corretto funzionamento, la lunghezza di ciascun collegamento tra il dimmer e i pulsanti

NO non deve superare 100 m.

• Spingere i conduttori di collegamento sul fondo della scatola onde evitare che vadano a

toccare il corpo del dimmer.

• Il collegamento a 3 fili migliora il funzionamento del dimmer con alcuni tipi di lampade LED che

non hanno un bleeder passivo o attivo.

REGOLE DI INSTALLAZIONE.

• L’installazione e la configurazione devono essere effettuata da personale qualificato con l’os-

servanza delle disposizioni regolanti l’installazione del materiale elettrico in vigore nel paese

dove i prodotti sono installati.

• L’apparecchio deve essere installato in scatole da incasso o da parete con supporti e placche

Eikon, Arkè, Idea e Plana.

• Il dispositivo deve essere protetto contro i sovraccarichi da un dispositivo, fusibile o interruttore

automatico, con corrente nominale non superiore a 10 A.

• L’installazione deve essere eseguita con impianto spento.

• Il dimmer non è provvisto di interruzione meccanica nel circuito principale e non fornisce quindi

separazione galvanica. Il circuito sul lato carico deve essere considerato sempre in tensione.

CONFORMITÀ NORMATIVA.

Direttiva BT. Direttiva EMC. Direttiva RoHS.

Norme EN IEC 60669-2-1, EN IEC 63000.

Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere tracce di piombo.

Dimmerazione con taglio inizio fase LE

Dimmerazione con taglio ne fase TE

Universal dimmer 230 V~ 50 Hz for 40-300 W incandescent lamps, 40-300 VA electronic

transformers, dimmable 5-200 W LED lamps, for LED electronic power supply units, ON/OFF

control with built-in push button or from NO peripheral push buttons, control and regulation

by rotary potentiometer, minimum brightness control, visible in darkness. Not suitable for

installation in Isoset enclosures.

The solution combined with the Plana residential series is also available in antibacterial

version (art. 14136.AB.1). The antibacterial treatment ensures full hygiene thanks to the

action of the silver ions (AG+), which prevent the formation and spread of germs, bacteria,

viruses and fungi. To maintain the hygiene and effectiveness of its antibacterial action, clean

the product regularly.

IMPORTANT: Lamps controllable from a single dimmer must all be the same. All controlla-

ble loads must be declared DIMMERABLE by the manufacturer. Check the type of com-

patible dimmering on the lamp package: LE (Leading Edge) or TE (Trailing Edge). Where

not specified, the lamp works in both modes, at the discretion of the installer; choose the

type of dimmering that ensures the best lamp.

CHARACTERISTICS.

• Turning on and turning off is with the built-in button or normal buttons without pilot light when

off; knob dimmering.

• Soft start: ensures gradual lighting from zero to maximum or preset lighting levels. This way the

life of a lamp is increased by reducing stress on the filament and prevents light flash.

• Soft end: slowly brings the load down from on to off.

• Adjustment of leading edge (LE): used with incandescent lamps, dimmable power supply units

for LEDs or LED compatible lamps, as well as

type electronic transformers.

• Trailing Edge (TE) mode: used with incandescent lamps, dimmable power supply units for

LEDs or LED compatible lamps and

type electronic transformers.

• “Night” mode operation:

- when the dimmer is off, the LED is off;

- when the dimmer is on, the LED is on.

• “Visible in darkness” mode operation:

- when the dimmer is off, the LED is on at low brightness;

- when the dimmer is on, the LED is on at normal brightness.

• .Protection against short-circuit together with flashing-lamp blow-out detector

• Thermal protection with flashing-lamp blow-out detector.

• It should be used in dry, dust-free places at a temperature between 0 °C and +35 °C.

• If installing 2 dimmers in a single box, the loads that can be controlled by each dimmer must

be reduced so that their total does not exceed the maximum power that can be controlled

by a single device.

CONNECTIONS.

• Control and dimmering with built-in button or more points with NO buttons in parallel. Do not

use NO buttons with pilot light.

NOTE: THE ON/OFF BUTTON IS CONNECTED TO THE CABLE NEUTRAL.

• -For correct operation, the length of each connection between the dimmers and the NO but

tons may not exceed 100 m.

• Press the connection conductors to the bottom of the box to prevent them from coming into

contact with the dimmer body.

• 3-wire connection improves dimmer operation with certain types of LED lamps which do not

have a passive or active bleeder.

INSTALLATION RULES.

• Installation and configuration must be carried out by qualified persons in compliance with the

current regulations regarding the installation of electrical equipment in the country where the

products are installed.

• The device must be installed in flush mounting boxes or surface mounting boxes with Eikon,

Arké and Plana mounting frames and cover plates.

• The device must be protected against overloads by installing a device, fuse or automatic

1-way switch, with a rated current not exceeding 10 A.

• Installation must be carried out with the system switched off.

• The dimmer does not have a mechanical 1-way switch in the main circuit and so is not gal-

vanically separated. The circuit load should be considered always powered.

STANDARD COMPLIANCE.

BT directive. EMC directive. RoHS directive.

Standars EN 60669-2-1, EN IEC 63000.

REACH (EU) Regulation no. 1907/2006 – Art.33. The product may contain traces of lead.

Dimmering with Leading Edge mode

Dimmering with Trailing Edge mode

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

xx136.1 02 2505

EIKON

20136.1

ARKÉ

19136.1

IDEA

16603.1

PLANA

14136.1

14136.AB.1

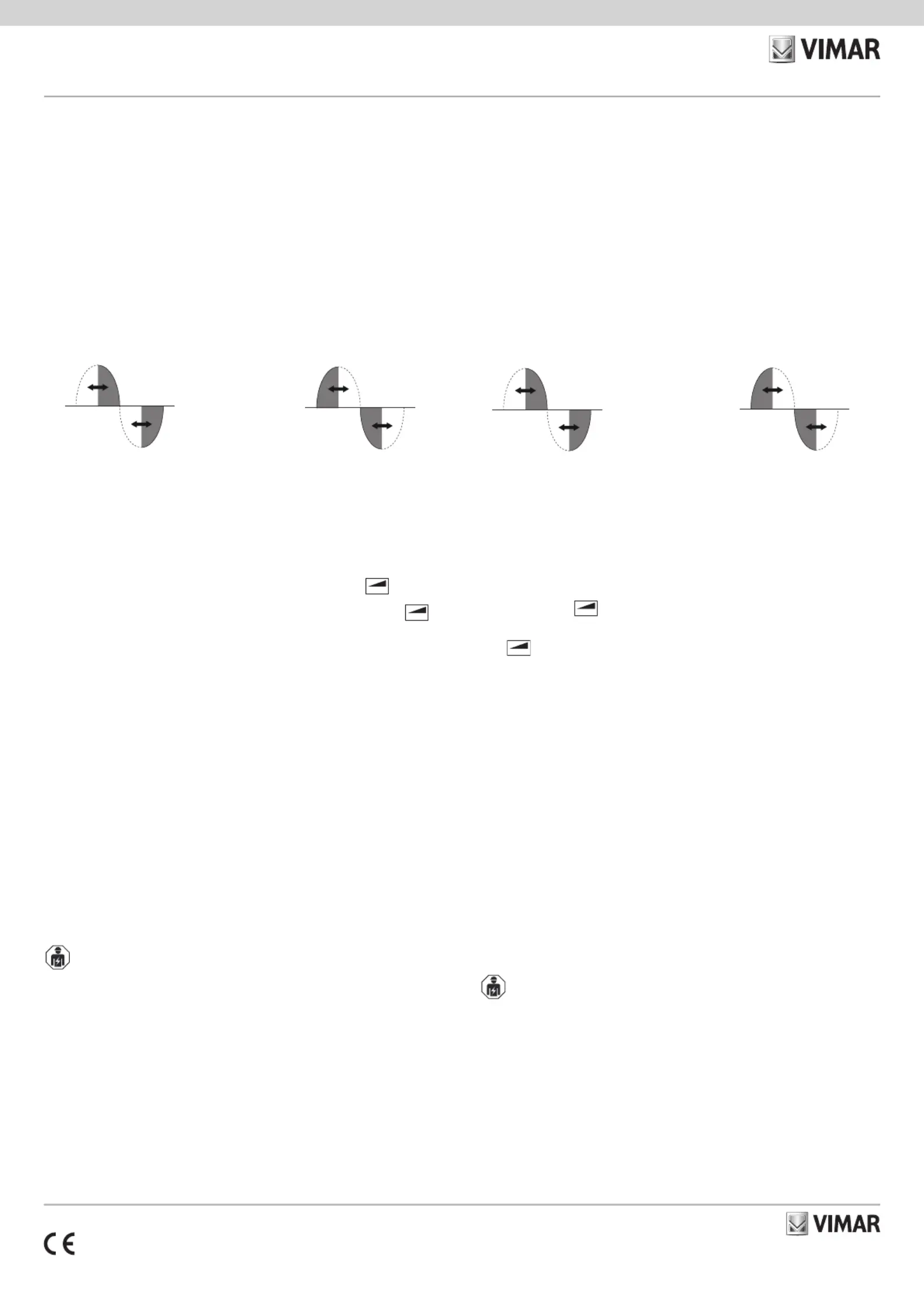

Variateur universel 230 V~ 50 Hz pour lampes à incandescence 40-300 W, transformateurs

électroniques 40-300 VA, lampes à leds compatibles variateur 5-200 W, pour alimentations

électroniques à led, commande ON/OFF par poussoir incorporé ou en différents endroits

par poussoirs NO, commande et réglage par potentiomètre rotatif, réglage de l’intensité

lumineuse minimum, localisation dans l’obscurité. Cet appareil ne peut pas être installé

dans des boîtiers Isoset.

La solution associée à la série résidentielle Plana est également disponible en version anti-

bactérienne (art. 14136.AB.1). Le traitement antibactérien par ions d’argent (AG+) garantit

l’hygiène des composants. Il prévient la formation et la prolifération des germes, des bactéri-

es, des virus et des champignons. Pour une bonne efficacité de l’action antibactérienne,

nous vous conseillons de nettoyer régulièrement les composants de votre installation.

IMPORTANT Toutes les lampes commandées par un même variateur doivent être iden-

tiques. Toutes les charges commandées doivent être certifiées À INTENSITÉ VARIABLE

par le fabricant. Vérifier le type de gradation compatible sur l’emballage des lampes: LE

(Leading Edge) ou TE (Trailing Edge). Sans indication particulière, la lampe peut fonction-

ner dans les deux modes de gradation et l’installateur choisit celui qui permet le meilleur

fonctionnement.

CARACTÉRISTIQUES.

• Allumage-extinction de la charge par bouton intégré ou interrupteur classique non lumineux,

réglage par manette.

• Allumage progressif (soft start): passage progressif de l’extinction à la luminosité maximale ou

préréglée ; augmente la durée de vie de la lampe en réduisant le stress du filament lors de

l’amorçage à froid et évite l’éblouissement.

• Extinction progressive (soft end): passage progressif de l’éclairage à l’extinction.

• Réglage coupure début de phase (LE) : pour lampes à incandescence, alimentations variables

pour leds ou à leds compatibles et transformateurs électroniques de type

• Gradation par coupure en fin de phase (TE) : pour lampes à incandescence, alimentations

variables pour leds ou à leds compatibles et transformateurs électroniques de type

• Fonctionnement en modalité «Nuit» :

- lorsque le variateur est éteint, la led est éteinte ;

- lorsque le variateur est allumé, la led est allumée.

• Fonctionnement en modalité«Localisation dans l’obscurité» :

- lorsque le variateur est éteint, la led est allumée à faible intensité ;

- lorsque le variateur est allumé, la led est allumée à intensité normale.

• Protection contre les courts-circuits avec signal de déclenchement par témoin clignotant.

• Protection thermique avec indicateur de fusion par témoin clignotant.

• Utiliser dans des locaux secs non poussiéreux à une température comprise entre 0° C et +

35° C.

• En cas d’installation de 2 variateurs dans le même boîtier, les charges commandables par

chaque variateur doivent être réduites de façon à ce que leur somme ne dépasse pas la valeur

maximale commandable d’un seul dispositif.

RACCORDEMENTS.

• Commande et réglage par bouton intégré ou multipoints par boutons NO en parallèle. Ne pas

utiliser de bouton NO à témoin lumineux.

REMARQUE: LE BOUTON ON/OFF EST RELIÉ AU NEUTRE CABLE.

• Pour obtenir un fonctionnement correct, la longueur de chaque liaison entre le variateur et les

boutons NO ne doit pas dépasser 100 m.

• Pousser les connecteurs de liaison au fond du boîtier pour qu’ils ne touchent pas le corps

du variateur.

• La connexion à 3 fils améliore le fonctionnement du variateur avec certains types de lampes à

leds qui n’ont pas un bleeder passif ou actif.

CONSIGNES D’INSTALLATION.

• L’installation et la configuration doivent être confiées à des techniciens qualifiés, conformé-

ment aux dispositions qui régissent l’installation du matériel électrique en vigueur dans le pays

concerné.

• L’appareil doit être installé dans des boîtes d’encastrement ou en saillie, avec des supports et

des plaques Eikon, Arké et Plana.

• Le dispositif doit être protégé contre les surcharges par un dispositif, fusible ou interrupteur

automatique, avec courant nominal inférieur ou égal à 10 A.

• Procéder à l’installation après avoir mis le circuit hors tension.

• Le variateur est dépourvu de coupure mécanique sur le circuit principal et n’assure pas l’isola-

tion galvanique du dispositif. Le circuit côté charge doit être considéré comme étant toujours

sous tension.

CONFORMITÉ AUX NORMES.

Directive BT. Directive EMC. Directive RoHs.

Normes N 60669-2-1, EN IEC 63000.

Règlement REACH (EU) n° 1907/2006 – art.33. Le produit pourrait contenir des traces de plomb.

Gradation par coupure en début de phase LE

Gradation par coupure en n de phase TE

Variador universal 230 V~ 50 Hz para lámparas incandescentes 40-300 W, transformadores

electrónicos 40-300 VA, lámparas LED regulables 5-200 W, para alimentadores electrónicos

LED, mando ON/OFF con pulsadores incorporados o desde varios puntos con pulsadores

NO, mando y ajuste con potenciométro rotatorio, regulación de la intensidad luminosa

mínima, visibilidad en la oscuridad. El dispositivo no puede instalarse en las cajas Isoset.

La solución combinada con la serie civil Plana está disponible también en la versión anti-

bacteriana (Art. 14136.AB.1). El tratamiento antibacteriano garantiza la higiene del producto

gracias a la acción de iones de plata (AG+) y previene la formación y la proliferación de

gérmenes, bacterias, virus y hongos. Para la eficacia de la acción antibacteriana y mantener

la higiene, se recomienda limpiar normal y periódicamente el producto.

IMPORTANTE: Las lámparas gobernables por un único variador deben ser todas iguales.

Todas las cargas gobernadas deben ser declaradas REGULABLES CON VARIADOR por

el fabricante. Comprobar el tipo de variación compatible en el envase de las lámparas: LE

(leading edge) o TE (trailing edge). En el caso de que no esté indicado, la lámpara puede

funcionar en ambas modalidades y queda a discreción del instalador seleccionar el tipo

de variación que garantiza el mejor funcionamiento de la lámpara.

CARACTERÍSTICAS.

• Encendido y apagado de la carga mediante pulsador incorporado o pulsadores normales en

cierre no luminosos; regulación mediante mando rotativo.

• Encendido gradual (soft start): garantiza el paso progresivo desde el apagado hasta la lumino-

sidad máxima o la programada anteriormente; de esta manera, se alarga la vida de la lámpara,

ya que se reduce el estrés sufrido por el filamento durante el encendido en frío, y se evita el

deslumbramiento de las personas.

• Apagado gradual (soft end): garantiza el paso progresivo desde el encendido hasta el apagado.

• Regulación del corte en inicio de fase (LE): se utiliza con lámparas incandescentes,

alimentadores regulables con variador para LED o de LED compatibles y transformadores

electrónicos de tipo

• Regulación de corte en fin de fase (TE): se utiliza con lámparas incandescentes, alimentadores

regulables con variador para LED o de LED compatibles y transformadores electrónicos de

tipo

• Funcionamiento en modo “Noche”:

- cuando el variador está apagado el LED está apagado;

- cuando el variador está encendido, el LED está encendido.

• Funcionamiento en modo “Visibilidad en la oscuridad”:

- con el variador apagado, el LED se enciende a baja intensidad;

- con el variador encendido, el LED se enciende a intensidad normal.

• Protección contra cortocircuitos con señalización de disparo mediante el parpadeo del piloto.

• Protección térmica con señalización de intervención mediante el parpadeo del piloto.

• Tienen que utilizarse en lugares secos y sin polvo, a una temperatura comprendida entre 0

°C y +35 °C.

• Si se instalan 2 reguladores en la misma caja, las cargas que se pueden controlar desde cada

regulador deben reducirse de forma que su suma no supere la potencia máxima controlable

por cada dispositivo.

CONEXIONES.

• Mando y regulación mediante pulsador incorporado o, desde varios puntos, con pulsadores

NA en paralelo. No utilizar pulsadores NA con testigo luminoso.

NOTA: EL BOTÓN ON/OFF SE CONECTA AL CABLE NEUTRO.

• Para un correcto funcionamiento, la longitud de cada conexión entre el variador y los pulsa-

dores NA no p2-ha de ser superior a 100 m.

• Colocar los conductores de conexión al fondo de la caja para evitar que toquen el cuerpo

del regulador.

• La conexión de 3 hilos mejora el funcionamiento del variador con ciertos tipos de lámparas

LED que no disponen de purgador pasivo o activo.

NORMAS DE INSTALACIÓN.

• La instalación debe ser realizada por personal cualificado cumpliendo con las disposiciones en

vigor que regulan el montaje del material eléctrico en el país donde se instalen los productos.

• El dispositivo debe instalarse en cajas de empotrar o de superficie con soportes y placas

Eikon, Arké y Plana.

• El dispositivo debe estar protegido contra las sobrecargas por un dispositivo, fusible o inte-

rruptor automático, con corriente nominal no superior a 10 A.

• El montaje debe realizarse con la instalación apagada.

• El variador no está provisto de interrupción mecánica en el circuito principal y por lo tanto no

realiza la separación galvánica. En el lado de la carga, el circuito debe considerarse siempre

en tensión.

CONFORMIDAD NORMATIVA.

Directiva BT. Directiva EMC. Directiva RoHS. Normas EN 60669-2-1, EN IEC 63000.

Reglamento REACH (UE) n. 1907/2006 – art.33. El producto puede contener trazas de plomo.

Regulación con variador y corte al inicio de

la fase LE

Regulación con variador y corte al nal

de la fase TE

Produkt Specifikationer

Mærke:	Vimar
Kategori:	Ikke kategoriseret
Model:	19136.1.M
Vekselstrømsindgangsspænding:	230 V
Dybde:	50.7 mm
Højde:	49 mm
Antal pr. pakke:	1 stk
Produktfarve:	Aluminium
Kontroltype:	Dreje
Certificering:	CE, EAC, TISI, UKCA, RoHS UAE, Esperto elettrotecnico, Direttiva RAEE
