EIKON ARKÉ IDEA PLANA

Serie

Series

Série

Serie

Σειρά

Codice

Code

Código

Code

Kωδικόσ

Presa d'utente

User socket outlet

Prise utilisateur

Toma usuario

Steckdose-Benutzer

Πρίζα χρήστη

Tipo di presa

Socket outlet type

Type de prise

Tipo de toma

Steckdose-Typ

Tύoσ ρίζασ

Attenuazione di derivazione

Throughpass attenuation

Atténuation de passage

Atenuación de paso

Durchgangsdämbpfung

Aoρρόφηση καταvoμήσ

Applicazioni

Applications

Utlisations

Aplicaciones

Verwendungen

Eφαρμoγέσ

Diretta

Single connection

Directe

Directa

Einzeldose

Aλή

Passante

Diventa terminale

con resistenza 75 Ω

16330

Through-line

Become end-of-line socket

if closed with 16330

75 Ω terminal resistor

Passante

Devient prise terminale

si fermées au moyen de

résistance 75 Ω 16330

Pasante

Se transforma en toma

terminal con la

resistencia 75 Ω 16330

Durchgangsdose

Zeilenende-Steckdose

mit Abschlusswiderstand

75 Ω 16330 werden

∆ιελεύσεωσ

Гιvε ι τερματικήτα

με αvτίσταση 75 Ω

16330

1 dB

10 dB

Eikon

20302.01

Arké

19302.01

Arké

19302.10

Idea

16307.01

17067.01

Plana

14302.01

Eikon

20302.10

Idea

16307.10

17067.10

Plana

14302.10

TV-RD 5-862 MHz

IEC 60169-2

maschio

male

mâle

macho

Stecker

Aρσεvικό

SAT 950-2400 MHz

max 500 mA 24 V

IEC 60169-24 (F)

femmina

female

femelle

hembra

Buchse

Θηλuκό

24 V 500 mA max Ad: 1 dB

Ad: 10 dB

TV-RD 5-862 MHz

IEC 60169-2

maschio

male

mâle

macho

Stecker

Aρσεvικό

SAT 950-2400 MHz

IEC 60169-24 (F)

femmina

female

femelle

hembra

Buchse

Θηλuκό

Presa TV-RD-SAT 2 uscite - 2 moduli • TV-RD-SAT out 2 outs - 2 modules • Prise TV-RD-SAT 2 sorties - 2 modules

Toma TV-RD-SAT 2 salidas - 2 módulos TV-RD-SAT-Stechdose 2 Aus - 2 Module • • Πρίζα TV-RD-SAT 2 εξόδ - 2 modules •ةدحو 2 - جرخم 2 TV-RD-SAT سبقم

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

49400373C0 02 2111

CONFORMITÀ NORMATIVA.

Direttiva EMC. Norme EN 60728-1, EN 60728-4, EN 50083-2.

Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere tracce di piombo.

CONFORMITY TO STANDARDS.

EMC Directive. Standards EN 60728-1, EN 60728-4, EN 50083-2.

REACH (EU) Regulation no. 1907/2006 – Art.33. The product may contain traces of lead.

CONFORMITE AUX NORMES.

Directive EMC. Normes EN 60728-1, EN 60728-4, EN 50083-2.

Règlement REACH (EU) n° 1907/2006 – art.33. Le produit pourrait contenir des traces de plomb.

CONFORMIDAD A LAS NORMAS.

Directiva EMC. Normas EN 60728-1, EN 60728-4, EN 50083-2.

Reglamento REACH (UE) n. 1907/2006 – art.33. El producto puede contener trazas de plomo.

NORMENTSPRECHUNG.

EMV-Richtlinie. Normen EN 60728-1, EN 60728-4, EN 50083-2.

REACH-Verordnung (EG) Nr. 1907/2006 – Art.33. Das Erzeugnis kann Spuren von Blei enthalte.

ΚΑΝΟΝΙΣΜΟΙ ΑΝΑΦΟΡΑΣ.

Οδηγία Πρότυπα EMC. EN 60728-1, EN 60728-4 ,EN 50083-2.

Κανονισμός REACh (ΕΕ) αρ. 1907/2006 – Άρθρο 33. Το προϊόν μπορεί να περιέχει ίχνη μολύβδου.

DE IN ITALY

¡C5

200

Calza

rovesciata

Ø 6-7

Ø 4-5

5,5 5,5

MADE

Ð ¡C15

PAT. PEND

V71303

120

Calza

rovesciata

Ø 6-7

Ø 4-5

5,5 5,5

¡C

V71303

MADE IN ITALY

Ð ¡C15

PAT. PEND .

V71303

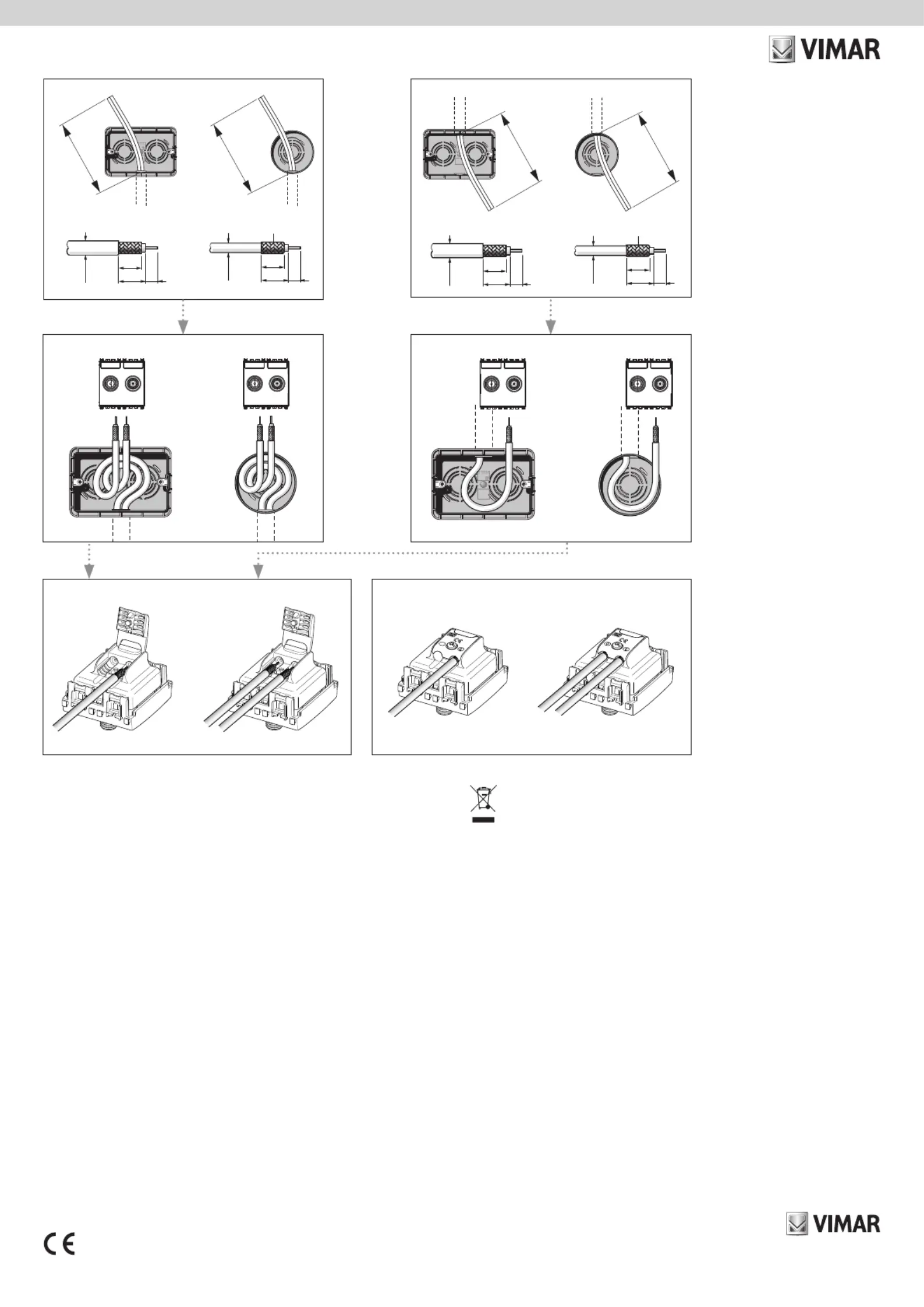

Nota.

Per le prese dirette il cablaggio

si semplifica data la necessità di

collegare un solo cavo.

Note.

For single connection socket outlet

cabling only one cable is con-

nected.

Note.

Pour le prises directes le câblage

est effectué au moyen d’un seul

câble.

Notas.

Para las tomas directas el cablea-

do se efectua por medio de un

solo cable.

Bemerkung.

Die Verdrahtung der Einzeldosen

vereinfacht sich, da nur ein Kabel

anzuschalten ist.

Σημείωση.

Για τις απλές πσίζες η καλωδίωση

απλοποιείται λόγω της σύνδεσης

ενός μόνο καλωδίου.

4A3B 4B

:

     

.     

.  

. , ,   .( )     EN 50083-2 EN 60728-4 EN 60728-1 EMC

  .33  – 2006/1907  ( ) (REACh)        

.    
