Side 1/7
30526-XX496 01 2205
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
LINEA
30526.x
PLANA
14496
20496
ARKE'
19496
Sirena By-alarm Plus da interno, 2 suonerie selezionabili, impostazio-
ne volume beep inserimento/disinserimento, segnalazione allarme a
LED rosso - 3 moduli.
La sirena da interno è un dispositivo alimentato remotamente che fornisce una
segnalazione acustica udibile a distanza.
CARATTERISTICHE
• Tensione di alimentazione: 12 Vdc SELV +25% ÷ -10% limitata a max 0,6 A.
• Assorbimento a 12 V:
- 18 mA in standby
- 110 mA durante segnalazione acustica di allarme
• Grado di protezione: IP40
• Temperatura di funzionamento: -10..+40 °C (uso interno)
• Tipo di protezione: contro apertura e rimozione con antitamper incorporato
• Livello minimo di segnalazione acustica a 1 m (avvisatore acustico da interno): >
77 dB (A)
• Possibilità di configurare due tipi di suoni differenti per la segnalazione di allarme
• Possibilità di abilitare/disabilitare segnalazione acustica di attivazione, disattivazione
della relativa area di appartenenza dell’impianto
• La sirena da interno va utilizzata con la centrale da 25, 65 o 125 zone (art. 03800,
03801 o 03802) oppure può essere configurata per consentire il funzionamento
con sistemi di allarme di terze parti
• LED di segnalazione
• Installazione: a incasso
• Grado di sicurezza: 2 (EN 50131-4)
• Classe Ambientale: II (EN 50131-4)
FUNZIONAMENTO
Il dispositivo riceve le segnalazioni di allarme provenienti dall’impianto antintrusione
Vimar o da sistemi di terze parti compatibili e segnala acusticamente l’evento di allarme.
La sirena è dotata di un morsetto femmina da 6 poli estraibile al quale viene collegata
la tensione di alimentazione (“+” e “–“), l’uscita di manomissione tamper (“T”-“T”), gli
ingressi di stato impianto inserito/disinserito (SET) e l’ingresso di allarme (INT).
Ingresso stato impianto SET
Corrisponde al segnale di stato dell’impianto.
- Durante lo stato disinserito, l’ingresso SET è attivo alto e deve essere collegato da
un contatto pulito esterno al positivo dell’alimentazione (“+”)
- Durante lo stato di inserito l'ingresso SET può rimanere aperto oppure collegato al
negativo dell’alimentazione (“– “).
N.B. Se non viene effettuato nessun collegamento, il dispositivo si comporta
come nello stato inserito.
• Quando la centrale fornisce il segnale SET basso, la sirena da interno segnala
l’attivazione dell’impianto con un breve avviso acustico (se il parametro beep ins/
dis è abilitato).
• Quando il segnale SET varia da basso ad alto, la sirena segnala la disattivazione
dell’impianto con un altro avviso acustico diverso dal precedente (se il parametro
beep ins/dis è abilitato).
Ingresso allarme INT
• Durante lo stato di allarme, il segnale è attivo alto e deve essere collegato da
un contatto pulito esterno al positivo dell’alimentazione (“+”); oltre ad attivare la
segnalazione acustica può essere utilizzato come alimentazione supplementare
per il dispositivo.
Per attivare la segnalazione acustica, il segnale di allarme deve rimanere alto per
almeno 400 ms e deve restare tale finchè la segnalazione acustica resta attiva.
• Viceversa, se viene rilevato un livello logico basso nel morsetto per più di 400
ms ossia INT scollegato oppure collegato al negativo dell’alimentazione (“– “), la
segnalazione acustica viene interrotta.
Nel caso in cui il segnale rimanga sempre alto la segnalazione acustica verrà inter-
rotta dopo circa 10 minuti dall’attivazione.
Uscita di manomissione tamper
Si tratta di un contatto opto-isolato normalmente chiuso che segnala l’evento di
manomissione del tamper della sirena. La segnalazione viene generata sui morsetti
“T” e “T“ aprendo il contatto per un tempo minimo di 4 s.
La segnalazione viene innescata dal tentativo di manomissione del dispositivo oppure
se la tensione di alimentazione scende al di sotto della soglia minima dichiarata.
Segnalazione del LED frontale
Il LED si accende per qualche secondo all’avvio del dispositivo e lampeggia per tutta
la durata del segnale d’allarme.
Nel caso in cui il LED rimanga sempre acceso fisso verificare che la tensione di ali-
mentazione sia corretta.
CONFIGURAZIONE
Configurazione suoneria e beep inserimento/disinserimento
Attraverso i dip-switch 1 e 2 posti sul retro della sirena si impostano rispettivamente:
- l’abilitazione o meno della segnalazione acustica (beep) di inserimento/disinseri-
mento dello stato dell’impianto associato all’ingresso SET;
- la tipologia di suono durante la segnalazione acustica con ingresso INT attivo (2
suoni disponibili).
Attraverso il trimmer si regola il volume della segnalazione acustica (beep) di inseri-
mento/disinserimento.
Nota: Collegare l'ingresso SET della sirena ad un morsetto di uscita della centrale
configurato per commutare in funzione dello stato dell'area in modo da fornire +12V
quando è in stato disinserito.
Descrizione Opzioni
Abilitazione beep
inserimento/disinserimento
• Dip-switch 1 ON: Suono abilitato
• Dip-switch 1 OFF: Suono disabilitato
Tipologia di suono
• Dip-switch 2 ON: Suono ascendente-discendente
• Dip-switch 2 OFF: Suono solo ascendente
Volume
segnalazione acustica
• Regolazione : Incremento
• Regolazione : Decremento
Configurazione Uscita Tamper
Per semplificare l'installazione, la sirena da interno è provvista al suo interno di una
resistenza di bilanciamento del valore adatto per l'utilizzo con le centrali 03800,
03801 e 03802. La figura sotto illustra lo schema del contatto dell’uscita e la con-
nessione con la resistenza interna di bilanciamento.
3.3 kΩ
2 3
TT
JUMPER
Nel caso di installazioni con centrali di terze parti nelle quali è previsto un valore
di resistenza di bilanciamento diverso, è possibile escludere la resistenza interna
agendo sul relativo ponticello e collegare esternamente in serie la resistenza Jumper
adatta.
Descrizione Opzioni
Resistenza interna 3.3kΩ
per singolo bilanciamento
• Jumper J su 1-2: Resistenza inserita
• Jumper J su 2-3: Resistenza esclusa

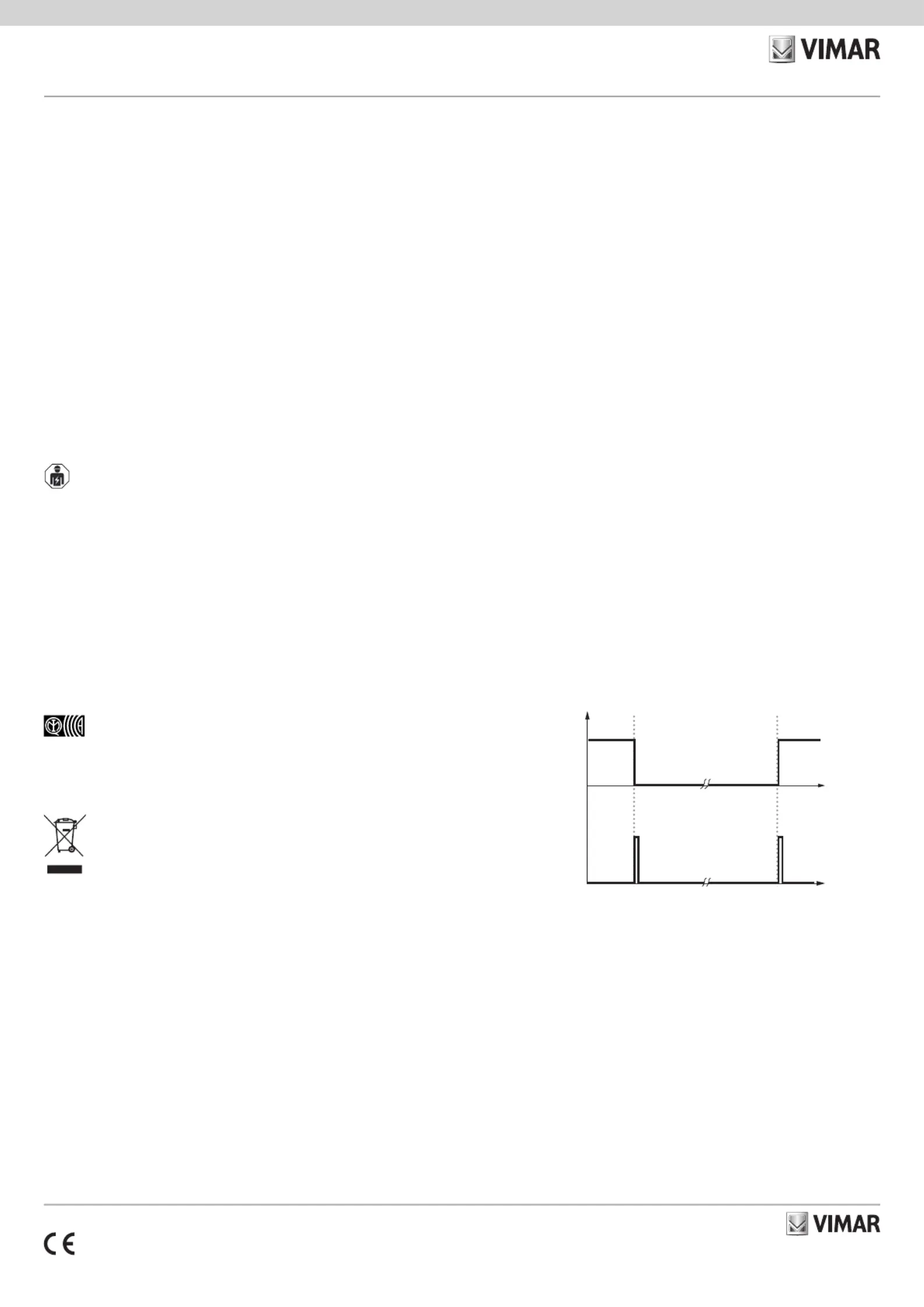

INGRESSO
SET
TONO
INSERIMENTO/
DISINSERIMENTO
Inserimento Disinserimento
MANOMISSIONE
