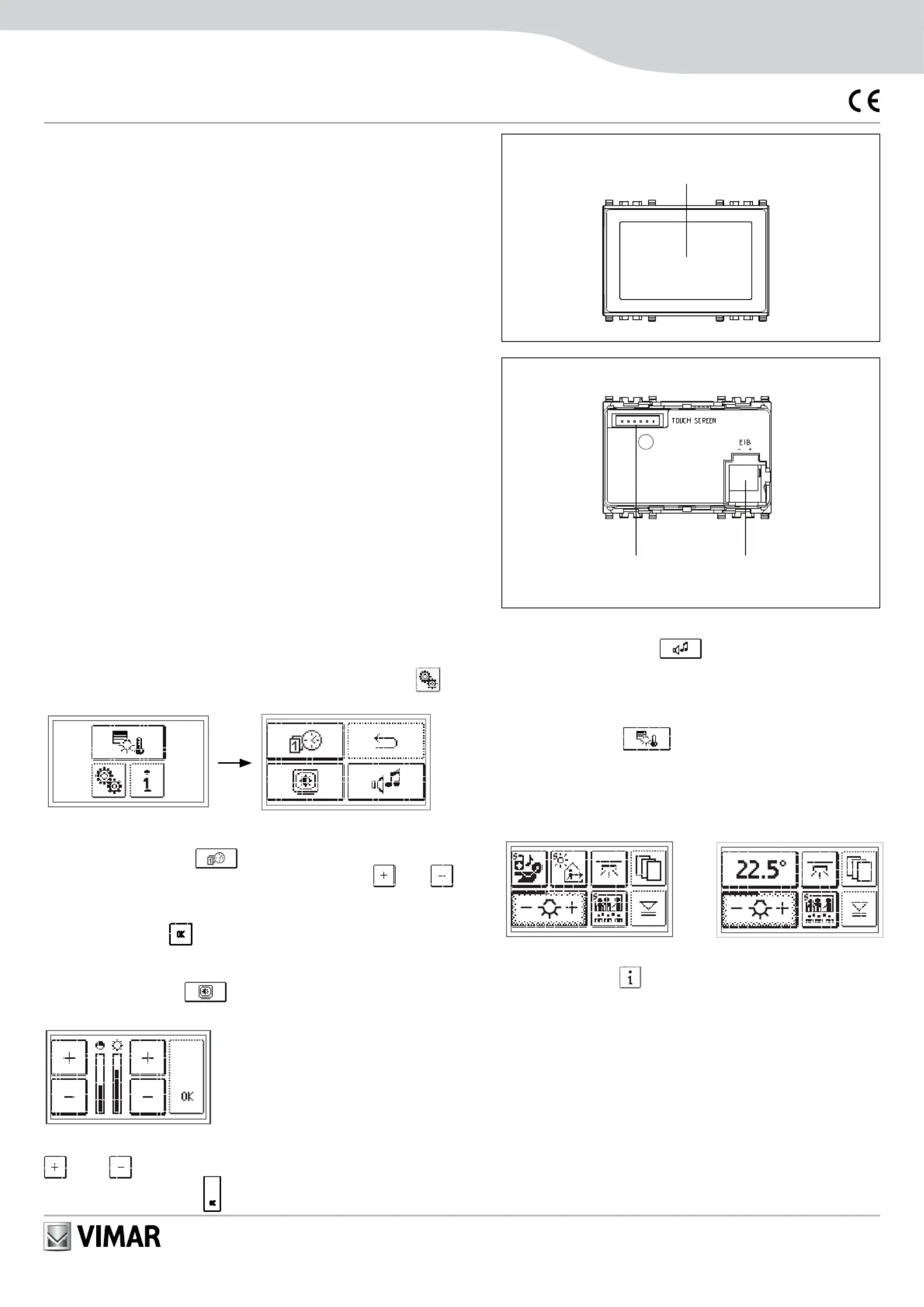

Side 1/6

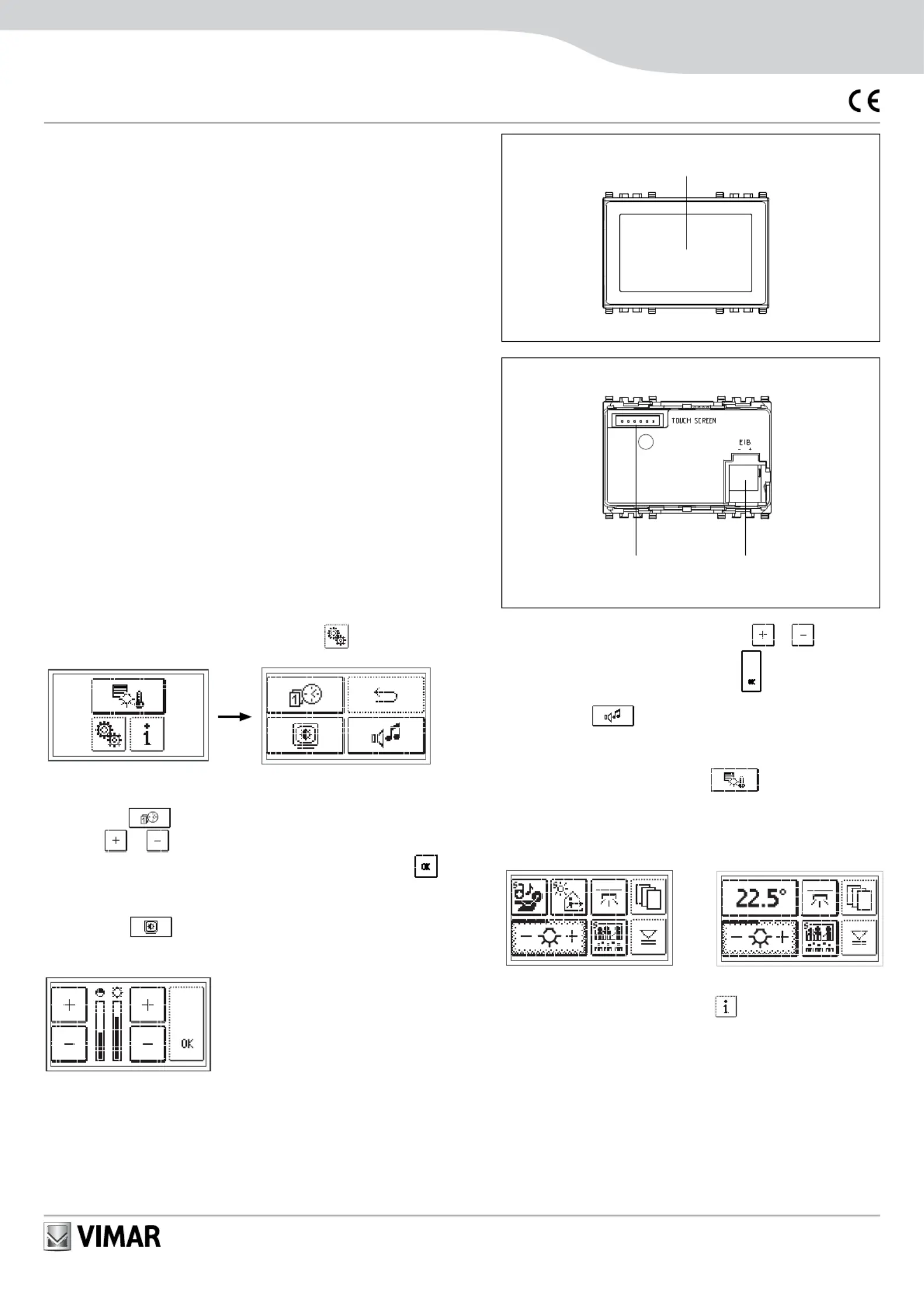

Viale Vicenza, 14 - I 36063 Marostica VI

Tel. +39 0424 488 600 - Fax (Export) +39 0424 488 709

www.vimar.com

ESPAÑOL

Hoja de instalación

Well-contact Plus

Pantalla táctil monocromática para control y mando local, estándar

KNX - 3 módulos

Pantalla táctil que se debe utilizar en la instalación de automatización para accionar

luces, persianas, clima y escenarios. La pantalla táctil se configura con el software

Configurador Touch Screen KNX conectando la interfaz 01998.U al conector de la

parte trasera del dispositivo. La pantalla táctil se puede instalar, indistintamente, en

posición horizontal o vertical.

CARACTERÍSTICAS

• Tensión nominal de alimentación: BUS 30 Vcc SELV

• Absorción: 42 mA

• Bornes: bus TP

• Funciones que se pueden realizar:

- interruptor ON/OFF (encendido/apagado de las luces)

- mando para persianas

- mando para regulador (regulación de las luces)

- control del clima

- activación de escenarios

- hasta 3 páginas (pantallas) configurables para controlar un ambiente

CONFIGURACIÓN

La pantalla táctil se configura con el software Configurador Touch Screen KNX y la

interfaz de programación 01998.U; mediante la base de datos del proyecto ETS con

la que se ha configurado la instalación, se seleccionan las funciones (grupos, escena-

rios, etc.) que se desean gestionar a través de la pantalla táctil.

Para más detalles, consultar el manual del software Configurador Touch Screen KNX.

Es posible descargar los bancos de datos ETS actualizados en la sección

“Software de producto” de www.vimar.com.

MENÚ PRINCIPAL

Después de configurar la pantalla táctil con el software Configurador Touch Screen

KNX, se visualiza la ventana inicial, y tocando el icono se accede al menú

Configuraciones.

• Configuración de la fecha y hora

Al tocar el icono es posible ajustar la hora y la fecha visualizadas. Mediante

los iconos y configurar el valor parpadeante hasta visualizar la hora, el

día, el mes y el año deseados y, por último, confirmarlos tocando el icono .

• Configuración de la retroiluminación y del contraste de la pantalla

Al tocar el icono se accede a la siguiente ventana, que permite regular la

retroiluminación y el contraste.

Display

L -a configuración se efectúa presionando los iconos y hasta alcan

zar el nivel deseado, que hay que confirmar con .

• Configuración de la señalización acústica

Mediante el icono se habilita o inhabilita la señalización acústica (bip)

que se emite cada vez que se toca un icono en la pantalla táctil.

• Gestión de los mandos

Desde el menú principal, tocando el icono , se accede a la ventana

que permite visualizar y mandar los dispositivos configurados en los ambientes

controlados por la pantalla táctil. Los iconos visualizados dependen de la aso-

ciación con los mandos efectuada mediante el software Configurador Touch

Screen KNX. Por ejemplo:

• Información

Desde el menú principal, tocando el icono , se visualiza la ventana con

la información de la versión del software y las características principales de la

pantalla táctil.

NORMAS DE INSTALACIÓN

El aparato se ha de instalar en conformidad con las disposiciones sobre mate-

rial eléctrico vigentes en el país.

CONFORMIDAD NORMATIVA

Directiva EMC

Norma EN 50428.

Conector

PIN-STRIP

para 01998.U

VISTA FRONTAL.

Bornes bus TP

CONEXIONES.

Eikon

20849

Arké

19849

Idea

16849

Plana

14849

Viale Vicenza, 14 - I 36063 Marostica VI

Tel. +39 0424 488 600 - Fax (Export) +39 0424 488 709

www.vimar.com

ΕΛΛΗΝΙΚΑ

Οδηγίες

Well-contact Plus

Μονόχρωμη οθόνη αφής για τοπικό έλεγχο και χειρισμό, βάσει του

προτύπου KNX, γκρι χρώματος - 3 μονάδες

Συσκευή οθόνης αφής για χρήση σε εγκαταστάσεις αυτοματισμού με σκοπό τον έλεγχο του

φωτισμού, των ρολών, του κλιματισμού και των σεναρίων. Η διαμόρφωση της οθόνης αφής

πραγματοποιείται μέσω του λογισμικού Configuratore Touch Screen KNX, συνδέοντας το

interface 01998.U στον κατάλληλο συνδετήρα στην πίσω πλευρά της συσκευής. Η οθόνη

αφής μπορεί να εγκατασταθεί είτε σε οριζόντια είτε σε κατακόρυφη θέση.

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ.

• Ονομαστική τάση τροφοδοσίας: BUS 30 V d.c. SELV

• Κατανάλωση: 42 mA

• Ακροδέκτες: bus TP

• Παρεχόμενες λειτουργίες:

- διακόπτης ON/OFF (άναμμα/σβήσιμο φώτων)

- έλεγχος ρολών

- έλεγχος ρυθμιστή (ρύθμιση φώτων)

- έλεγχος κλιματισμού

- ενεργοποίηση σεναρίων

- μπορούν να διαμορφωθούν έως 3 σελίδες (παράθυρα) για τον έλεγχο ενός χώρου

ΔΙΑΜΟΡΦΩΣΗ.

Η διαδικασία διαμόρφωσης της οθόνης αφής πραγματοποιείται χρησιμοποιώντας

το λογισμικό Configuratore Touch Screen KNX και το interface προγραμματισμού

01998.U. Μέσω της βάσης δεδομένων του έργου ETS με την οποία έχει

διαμορφωθεί η εγκατάσταση, επιλέγονται οι επιθυμητές λειτουργίες (ομάδες,

σενάρια, κλπ.) για έλεγχο μέσω της οθόνης αφής.

Για περισσότερες λεπτομέρειες, ανατρέξτε στο εγχειρίδιο του λογισμικού

Configuratore Touch Screen KNX.

Είναι δυνατή η λήψη όλων των ενημερωμένων βάσεων δεδομένων ETS από

την περιοχή «Λογισμικό προϊόντος» στην ιστοσελίδα www.vimar.com.

ΚΥΡΙΟ ΜΕΝΟΥ.

Μετά τη διαμόρφωση της οθόνης αφής μέσω του λογισμικού Configuratore Touch

Screen KNX, εμφανίζεται η αρχική οθόνη και πατώντας το εικονίδιο ,

μπορείτε να ανοίξετε το μενού ρυθμίσεων.

• Ρύθμιση ημερομηνίας και ώρας

Εάν πατήσετε το εικονίδιο μπορείτε να ρυθμίσετε την ώρα και την

ημερομηνία που εμφανίζεται. Χρησιμοποιώντας τα εικονίδια και

ρυθμίστε την τιμή που αναβοσβήνει μέχρι να εμφανιστεί η επιθυμητή τιμή για

την ώρα, την ημέρα, το μήνα και το έτος και, στο τέλος, επιβεβαιώστε τη ρύθμιση

πατώντας το εικονίδιο .

• Ρύθμιση οπίσθιου φωτισμού και αντίθεσης οθόνης

Εάν πατήσετε το εικονίδιο εμφανίζεται ένα παράθυρο που παρέχει τη

δυνατότητα ρύθμισης του οπίσθιου φωτισμού και της αντίθεσης της οθόνης.

Η ρύθμιση πραγματοποιείται πατώντας παρατεταμένα με το δάχτυλο τα εικονίδια

και μέχρι να επιτευχθεί το επιθυμητό επίπεδο. Στη συνέχεια,

επιβεβαιώστε τη ρύθμιση με το .

• Ρύθμιση ηχητικού σήματος

Χρησιμοποιώντας το εικονίδιο μπορείτε να ενεργοποιήσετε ή να

απενεργοποιήσετε το ηχητικό σήμα (μπιπ) που ακούγεται όταν πατάτε τα

εικονίδια που εμφανίζονται στην οθόνη αφής.

• Διαχείριση εντολών

Πατώντας το εικονίδιο στο κύριο μενού, μπορείτε να ανοίξετε

το παράθυρο που παρέχει τη δυνατότητα εμφάνισης και ελέγχου των

διαμορφωμένων συστημάτων στους χώρους που ελέγχονται με την οθόνη

αφής. Τα εικονίδια που εμφανίζονται εξαρτώνται από την αντιστοίχιση των

εντολών που έγινε μέσω του λογισμικού Configuratore Touch Screen KNX.

Για παράδειγμα:

• Πληροφορίες

Πατώντας το εικονίδιο , στο κύριο μενού, μπορείτε να εμφανίσετε το

παράθυρο που περιλαμβάνει την έκδοση του λογισμικού και τα κύρια

χαρακτηριστικά της οθόνης αφής.

ΚΑΝΟΝΙΣΜΟΙ ΕΓΚΑΤΑΣΤΑΣΗΣ.

Η εγκατάσταση πρέπει να πραγματοποιείται σύμφωνα με τους ισχύοντες

κανονισμούς εγκατάστασης ηλεκτρολογικού υλικού στη χώρα εγκατάστασης

των προϊόντων.

ΣΥΜΜΟΡΦΩΣΗ ΜΕ ΤΑ ΠΡΟΤΥΠΑ.

Οδηγία ΗΜΣ

Πρότυπο EN 50428.

Κοννέκτορας

PIN-STRIP

01998.U

ΕΜΠΡΟΣΘΙΑ ΟΨΗ.

Επίδειξη

Επαφές bus TP

ΣΥΝΔΕΣΕΙΣ.

Eikon

20849

Arké

19849

Idea

16849

Plana

14849
