• Modulo 10 pulsanti in doppia la • Module with 10 push-buttons in 2 rows

• Module de 10 boutons en double rangées • Modul mit 10 zweireihigen Tasten

• Módulo 10 pulsadores en dos las • Módulo de 10 botões em duas las

• Μονάδα 10 μπουτόν σε δύο σειρές

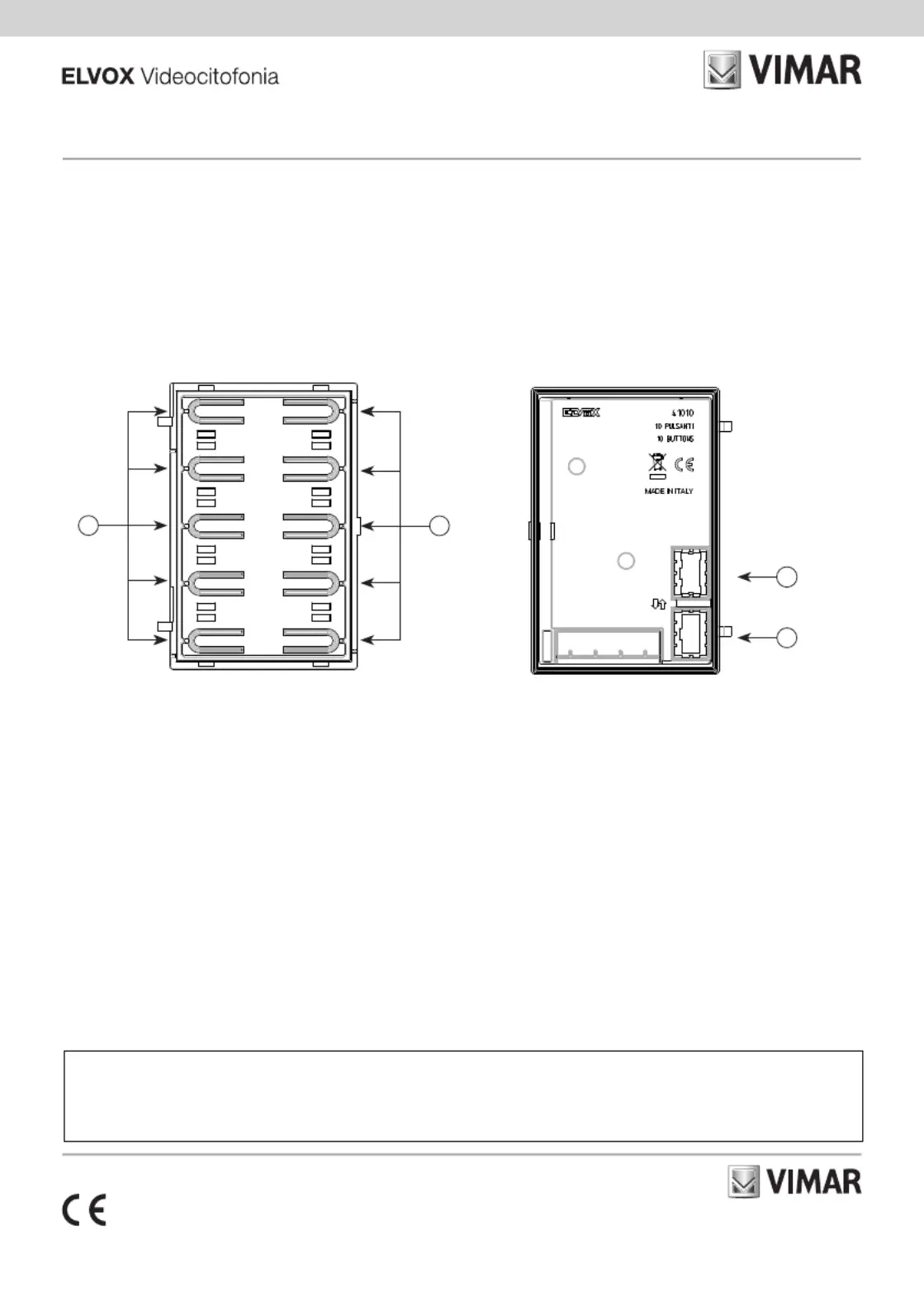

1) Pulsanti di chiamata

2) Connettore per il collega-

mento del modulo supple-

mentare precedente

3) Connettore per il collega-

mento del modulo supple-

mentare successivo

1) Call buttons

2) Connector for wiring the

previous additional mod-

ule

3) Connector for wiring the

next additional module

1) Boutons d'appel

2) Connecteur de raccorde-

ment du module supplé-

mentaire précédent

3) Connecteur de raccorde-

ment du module supplé-

mentaire suivant

1) Ruftasten

2) Steckverbinder für den

Anschluss des vorange-

henden Zusatzmoduls

3) Steckverbinder für den

Anschluss des nächsten

Zusatzmoduls

1) Pulsadores de llamada

2) Conector para la conexión

del módulo suplementario

3) Conector para la conexión

del módulo suplementario

1) Botões de chamada

2) Conector para a ligação

do módulo suplementar

3) Conector para a ligação

do módulo suplementar

seguinte

1) Μπουτόνκλήσης

2) Συνδετήρας για τη σύνδε

σητηςπροηγούμενηςσυ-

μπληρωματικήςμονάδας

3) Συνδετήρας για τη σύνδε-

σητηςεπόμενηςσυμπλη-

ρωματικήςμονάδας

• Vista frontale • Front view • Vue de face

• Frontansicht • Vista frontal • Vista frontal

•Μπροστινήπλευρά

• Vista posteriore • Rear view • Vue arrière

• Rückansicht • Vista trasera • Vista traseira

•Πίσωπλευρά

Il manuale istruzioni è scaricabile dal sito www.vimar.com www.vimar.com • The instruction manual is downloadable from the site •

Télécharger le manuel d’instructions sur le site www.vimar.com • Die Bedienungsanleitung ist auf der Website www.vimar.com zum

Download verfügbar El manual de instrucciones se puede descargar en la página web • www.vimar.com • É possível descarregar o

manual de instruções no site www.vimar.com • Το εγχειρίδιο οδηγιών είναι διαθέσιμο για λήψη από την ιστοσελίδα www.vimar.com

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

41010

49400684A0 01 1807

Modulo 10 pulsanti in

doppia la

Modulo per 10 pulsanti disposti in

doppia la, utilizzabile in abbina-

mento ad un unità elettronica au-

dio/video oppure audio alla quale

viene collegato tramite apposito

cablaggio fornito in dotazione. Do-

tato di LED per la retroilluminazio-

ne dei pulsanti con cartellino por-

tanomi e di frontale supporto tasti

da completare con i tasti disponi-

bili nelle seguenti versioni: singolo

assiale o basculante, doppio as-

siale oppure tasto sso copriforo

per i pulsanti non utilizzati.

Per la configurazione fare rife-

rimento alle istruzioni dell’unità

elettronica audio/video o audio

abbinata.

Caratteristiche tecniche

- Alimentazione tramite unità

elettronica audio/video o audio

abbinata: 5Vcc.

- Assorbimento massimo in fun-

zionamento: 60 mA

- Temperatura di funzionamento:

-25° C / +55° C .

Module with 10 push-but-

tons in 2 rows

Module for 10 buttons arranged

in two rows, which can be used

in combination with an audio/vid-

eo or audio electronic unit which

is wired via the harness provided.

Equipped with LEDs for backlight-

ing the buttons with name card

and with a front panel supporting

the buttons to be completed with

the buttons available in the follow-

ingversions:singleaxialorrocker,

doubleaxialorxedblankbutton

for unused buttons.

Fortheconfiguration,pleaserefer

to the instructions for the matched

audio/video or audio electronic

unit.

Technical specications

- Power supply via matched au-

dio/video or audio electronic

unit: 5Vdc.

- Maximum current draw in opera-

tion: 60 mA

- Operating temperature: -25° C /

+55° C.

Module de 10 boutons en

double rangées

Module de 10 boutons en double

rangées à utiliser avec une unité

électronique audio/vidéo ou audio

à laquelle il est relié par le câblage

spécial de série. Équipé de LED

pour le rétroéclairage des boutons

avec pancarte porte-étiquettes et

façade de support des touches,

à compléter avec les touches

disponibles dans les versions

suivantes : simple axiale ou à

bascule,double axialeou touche

xeaveccachepour lesboutons

non utilisés.

Pour la configuration,se référer

aux instructions de l'unité élec-

tronique audio/vidéo ou audio

associée.

Caractéristiques techniques

- Alimentation par unité électro-

nique audio/vidéo ou audio as-

sociée : 5 Vcc.

- Absorption maximale en fonc-

tionnement : 60 mA

- Température de fonctionnement

: - 25° C /+ 55° C.

Modul mit 10 zweireihigen

Tasten

Modul für 10 zweireihig angeordnete

Tasten, zur Verwendung in Kombi-

nation mit einer Audio-/Video- bzw.

einerAudio-Elektronikeinheit,woran

es über ein entsprechendes mitge-

liefertes Verbindungskabel ange-

schlossen wird. Mit LEDs für die Hin-

tergrundbeleuchtung der Tasten mit

Namensschild und mit frontseitigem

Tastenträger, zur Ergänzung mit

den in folgenden Versionen verfüg-

baren Tasten: einzelne Axial- oder

Wipptaste, doppelte Wipptasten

bzw. Festtaste als Blindabdeckung

der nicht verwendeten Tasten.

Für die Konfiguration wird auf

die Anleitungen der kombinierten

Audio-/Video oder Audio-Elektronik-

einheit verwiesen.

Technische Merkmale

- Versorgung über kombinierte Au-

dio-/Video- oder Audio-Elektronik-

einheit: 5Vdc.

- Max. Stromaufnahme beim Be-

trieb: 60 mA

- Betriebstemperatur: -25° C / +55°

Módulo 10 pulsadores en

dos las

Módulo para 10 pulsadores en

dos las, utilizable en combina-

ción con una unidad electrónica

audio/vídeo o audio a la que se

conecta mediante el correspon-

diente cableado suministrado.

Está provisto de LED para la re-

troiluminación de los pulsadores

con tarjetero y frente para com-

pletar con las teclas disponibles

en las siguientes versiones: indi-

vidual axial o basculante, doble

axial o tecla ja ciega para los

pulsadores no utilizados.

Para la configuración, consulte

las instrucciones de la unidad

electrónica audio/vídeo o audio

combinada.

Características técnicas

- Alimentación por unidad electró-

nica audio/vídeo o audio combi-

nada: 5 Vcc.

- Absorción máxima en funciona-

miento: 60 mA

- Temperatura de funcionamiento:

-25° C / +55° C.

Módulo de 10 botões em

duas las

Módulo para 10 botões dispos-

tos em duas las, utilizável em

combinação com uma unidade

electrónicaáudio/vídeoou,então,

áudio à qual é ligado através da

respectiva cablagem fornecida.

Dotado de LEDs para a retroilu-

minação dos botões com cartão

porta-nomes e de frontal de su-

porte das teclas a completar com

as teclas disponíveis nas versões

seguintes: simples axial ou bascu-

lante,duploaxialouteclaxade

tampa cega para os botões não

utilizados.

Paraaconfiguração,consulteas

instruções da unidade electrónica

áudio/vídeo ou áudio combinada.

Características técnicas

- Alimentação através de unidade

electrónica áudio/vídeo ou áu-

dio combinada: 5Vcc.

- Consumo máximo em funciona-

mento: 60 mA

- Temperatura de funcionamento:

-25° C / +55° C.

Μονάδα 10 μπουτόν σε δύο

σειρές

Μονάδαγια10μπουτόνπουδιατάσ-

σονταισεδύοσειρές,ηοποίαμπο-

ρεί να χρησιμοποιηθεί σε συνδυα-

σμό με ηλεκτρονική μονάδα ήχου/

εικόναςή ήχου,στην οποία συνδέ-

εταιμέσωειδικής,παρεχόμενηςκα-

λωδίωσης.ΔιαθέτειλυχνίεςLEDγια

τον οπίσθιο φωτισμό των μπουτόν

με ετικέτα ονόματος και πρόσοψη

στήριξης πλήκτρωνπου πρέπει να

συμπληρώνεται με τα διαθέσιμα

πλήκτρα στις παρακάτω εκδόσεις:

μονό αξονικό πλήκτρο ή πλήκτρο

δύο λειτουργιών, διπλό αξονικό ή

σταθερό φίλτρο καλύμματος για τα

μπουτόνπουδενχρησιμοποιούνται.

Γιατηδιαμόρφωση,ανατρέξτεστις

οδηγίεςτηςσυνδυαστικήςηλεκτρο-

νικήςμονάδαςήχου/εικόναςήήχου.

Τεχνικά χαρακτηριστικά

- Τροφοδοσία μέσω συνδυαστικής

ηλεκτρονικής μονάδας ήχου/εικό-

ναςήήχου:5Vcc.

- Μέγιστη απορρόφηση σε κατά-

στασηλειτουργίας:60mA

- Θερμοκρασίαλειτουργίας:-25°C/

+55°C.

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

41010

49400684A0 01 1807
