Side 1/16

Manuale installatore - Installer guide

Manuel installateur - Technisches Handbuch

Instrucciones instalador - Instruções instalador

Art. 6584, 6594, 6680/V03

Impianti di complesso edilizio videocitofonico

Video door entry systems in residential complex

Installations pour portiers vidéo dans un group d’immeubles

Video-Gebäudekomplexe

Instalaciones de complejo edifico vídeo-interfónico

Instalacões de video-porteiros para edificios complexos

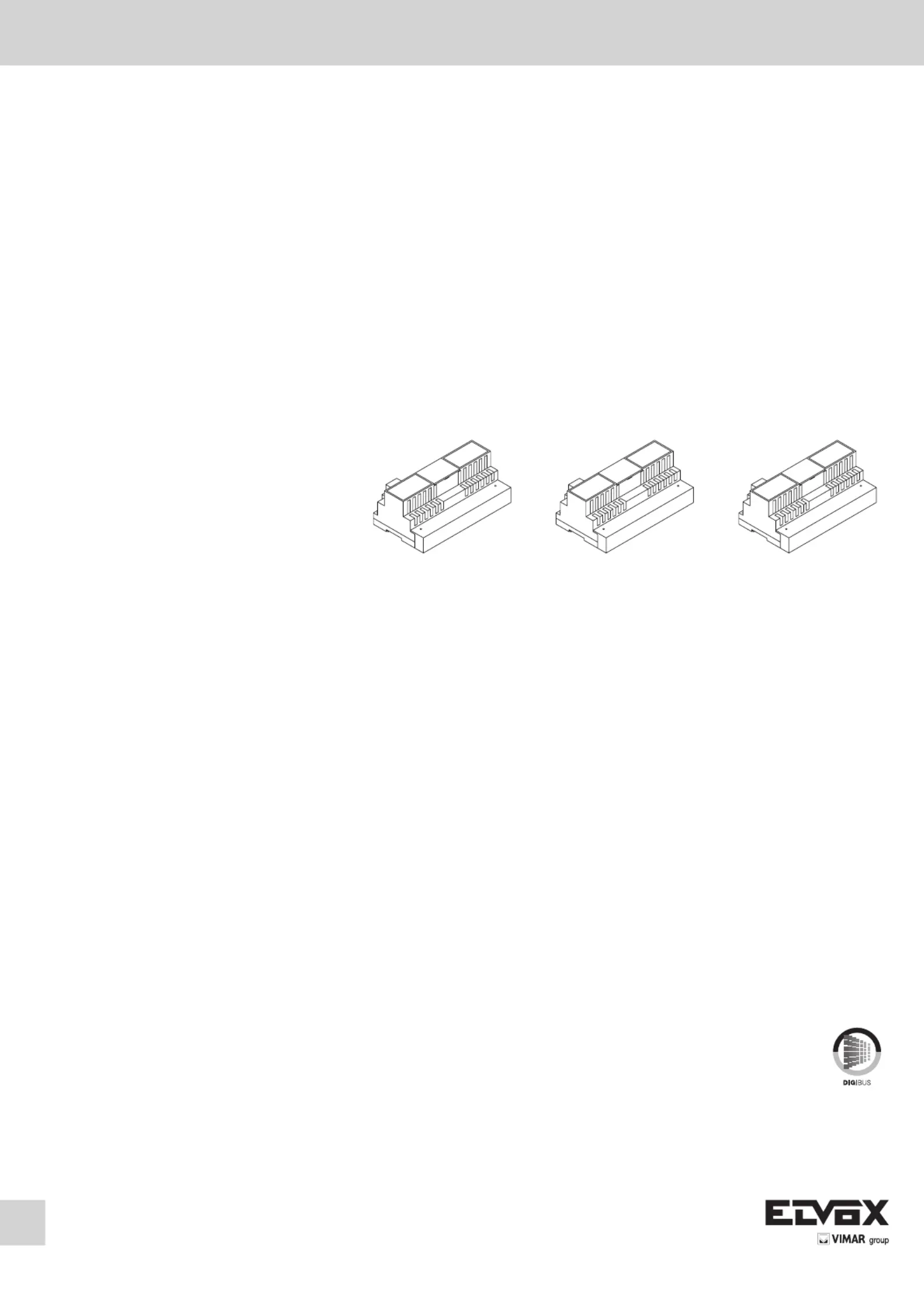

Art. 6584

(Alimentatore)

(power supply)

(alimentation)

(Netzgerät)

(alimentador)

Art. 6594

(Commutatore)

(switching module)

(commutateur)

(Umschaltrelais)

(conmutador)

(comutador)

Art. 6680/V03

(Alimentatore)

(power supply)

(alimentation)

(Netzgerät)

(alimentador)

PRINCIPIO DI FUNZIONAMENTO

L’impianto consente il collegamento di più fabbricati con un posto esterno principale. Ogni singolo fabbricato sarà composto da una targa con o senza teleca-

mera e dai videocitofoni negli appartamenti. Il posto esterno principale sarà composto da una targa con telecamera in cui saranno conglobati gli utenti di tutti

i fabbricati. Il commutatore Art. 6594 presente in ogni fabbricato seleziona il collegamento audio-video-serratura della targa (principale o secondaria) che p2-ha

inviato la chiamata. In questo modo ogni fabbricato sarà perfettamente indipendente e renderà possibile la comunicazione contemporanea dei videocitofoni

di qualsiasi appartamento con la propria targa.

N.B. L’alimentatore Art. 6680/V03 rispecchia tutte le caratteristiche e funzioni dell’alimentatore Art. 6680, il suo impiego avviene per impianti tipo

complesso edilizio in sostituzione dell’alimentatore Art. 6680.

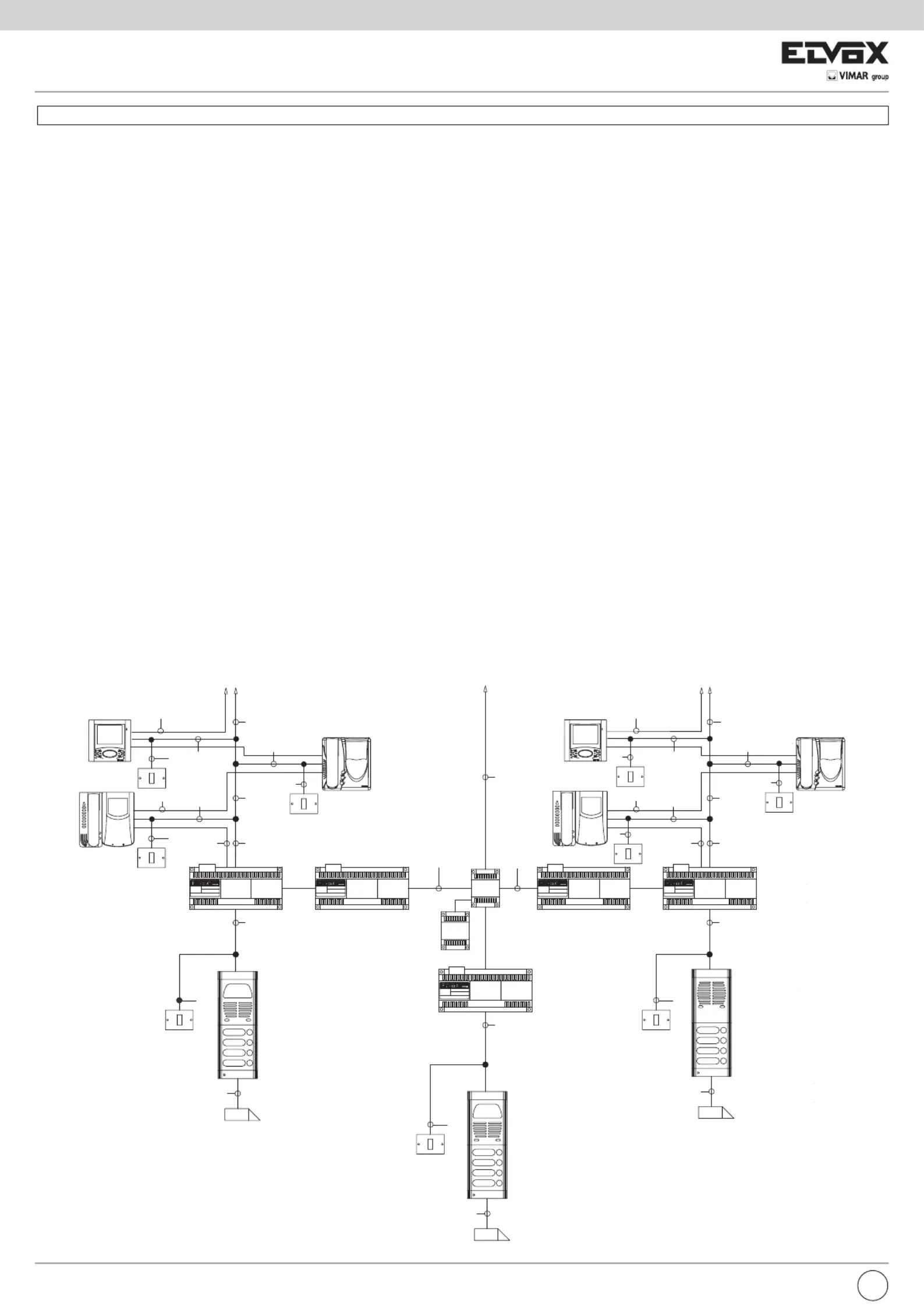

ELENCO ARTICOLI PER ESECUZIONE IMPIANTO (Rif. schema VE1930-VE4356-VE4357)

Rif. schema Art. Denominazione Quantità

A 6020 (6023) + 6200 Videocitofoni 1÷n

B 6300, 6301, 6303, 6321, 6341, 6351 Videocitofoni 1÷n

C 6600, 660A, 6700, 6620, 662A, 6720 Videocitofoni 1÷n

D 6582 Alimentatore 1÷n

E 6680/V03 Alimentatore 1÷n

F serie 3300, 8100, 8000, 1200, 1300 e PATAVIUM Targa esterna video 1

F1 serie 3300, 8100, 8000, 1200, 1300 e PATAVIUM Targa esterna audio 1

G 558-559-559C-570-571-570C-559A-559B Telecamera 1÷n

G1 0930/000.04 - 0930/000.04A Posto esterno 1÷n
