Manuale installatore - Installer guide

Manuel installateur - Technisches Handbuch

Instrucciones instalador - Instruções instalador

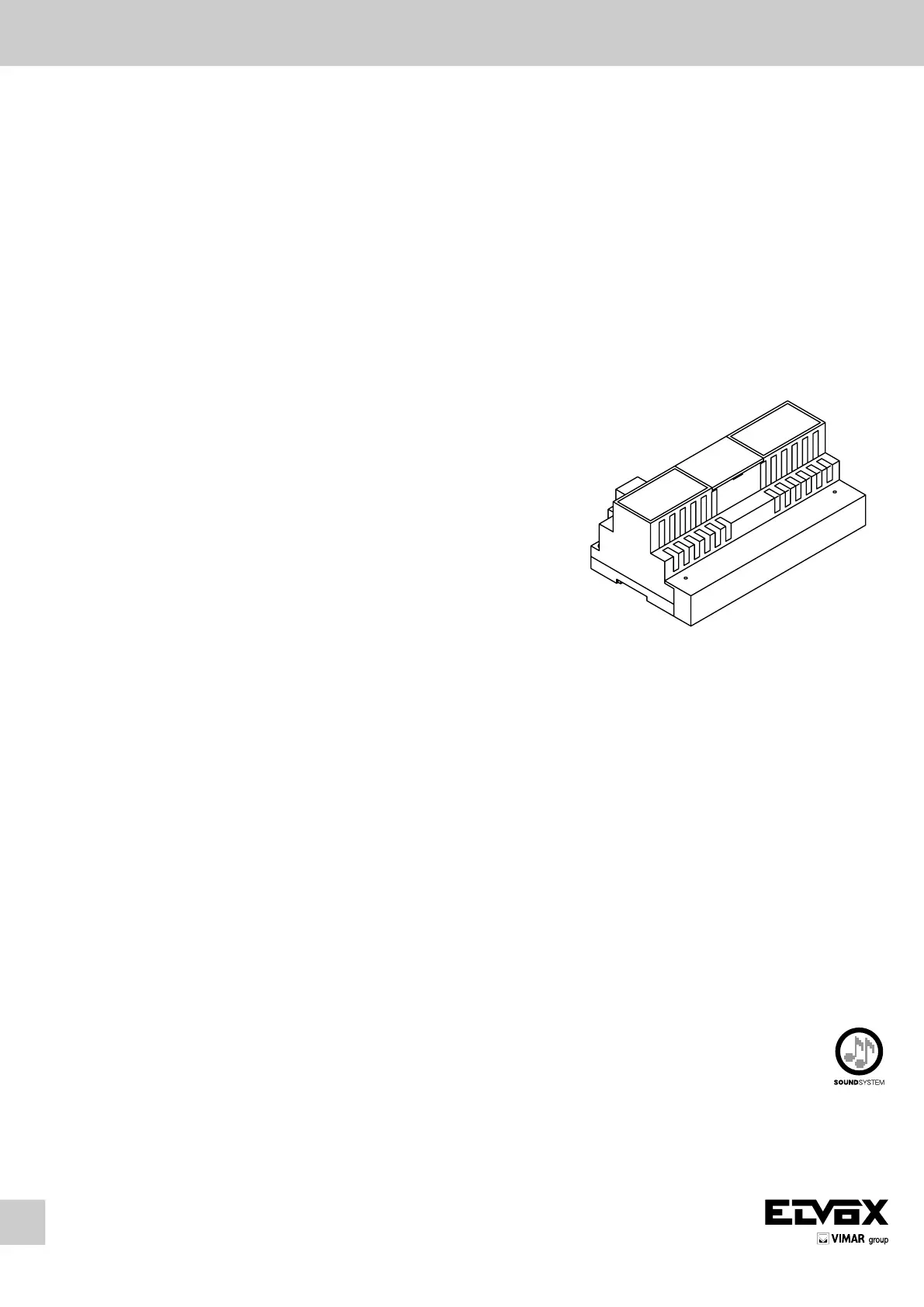

Art. 6681

Alimentatore per impianti di videocitofono mono e plurifamiliare con fonica a viva voce

Power supply for single and multi-residential video door entry systems with open voice

Alimentation pour portier-vidéo installations familiales et pour immeubles à vive voix

Netzgerät Für Video-Türsprechanlage Für Ein- Und Mehrfamilienhäuser Mit Freisprecheinrichtung

Alimentador para vídeo portero para uno o varios usuarios a viva voz bicanal

Alimentador para video-porteiro mono e plurifamiliar alta-voz

CARATTERISTICHE TECNICHE DELL’ALIMENTATORE 6681

Alimentatore per tutti gli impianti di videocitofono con sistema di chia-

mata “SOUND SYSTEM” e fonica a viva voce bicanale. Si tratta di un

nuovo alimentatore per videocitofonia munito di doppio generatore di

nota elettronico che si sostituisce alla tradizionale chiamata in alternata

su ronzatore o campanello. Il segnale sonoro dispone di due tonalità

differenziate, permettendo così l’individuazione immediata del punto da

cui si chiama (ingresso principale, cancello, garage, ecc.). Ciò comporta

dei vantaggi economici e pratici in quanto non necessita l’uso di suonerie

tradizionali poichè il suono viene diffuso da un unico altoparlante.

L’alimentatore può essere utilizzato sia in impianti con segreto e senza

segreto di conversazione. Per la realizzazione di impianti con segreto

di conversazione bisogna utilizzare solamente monitor Art. 5651 e 5653

forniti di tale funzione.

- Alimentazione: 230V c.a. 50-60Hz (a richiesta alimentazioni diverse).

- Potenza massima assorbita: 60 VA

- Alimentazione monitor: 18V c.c. 0,8A

- Alimentazione telecamera: 13V c.c. 0,3A

- Uscita per illuminazione targa: 15V rettificati 0,25A max. in servizio

continuo (massimo 3 lampade 24V 3W).

- Uscita per serratura: 15Vc.a. 1A servizio intermittente

- Portiere elettrico amplificato.

- Temporizzatore e dispositivo per la disinserzione automatica del

monitor precedentemente inserito.

- Realizzazione su schede intercambiabili per assicurare una rapida

manutenzione.

- Morsettiere estraibili

N.B. : Il particolare tipo di impianto prevede l’utilizzo specifico di targhe

serie GALILEO con telecamere Art. 559A, 559A/1, 559B o posto esterno

930A. L’utilizzo di questi tipi di telecamere o posto esterno consentono

l’allontanamento del microfono dall’altoparlante, permettendo una rego-

lazione equilibrata della fonica.

MODI DI FUNZIONAMENTO DELL’ALIMENTATORE

- Selettore A-B:

Posizione A- Funzionamento con chiamata “Sound system” e uscita

0-15V rettificati per evitare ronzii nella linea audio.

Posizione B- Funzionamento con chiamata “Sound system” e uscita

0-15V c.a.

PROTEZIONI INSERITE NELL’ALIMENTATORE

- Avvolgimento primario trasformatore mediante PTC tipo SIEMENS

C840.

- 1° Avvolgimento secondario per alimentazione elettronica interna:

fusibile F 3,15A 250V (F1)

- 2° Avvolgimento secondario per alimentazione serratura mediante

PTC tipo SIEMENS C945.

- Protezione elettronica da sovraccarichi o cortocircuiti sul montante

monitor.

- Protezione elettronica da sovraccarichi verso il posto esterno.

REGOLAZIONI

P1 - Regolazione tempo di inserzione monitor e telecamera.

P2 - Regolazione volume posto esterno

P3 - Regolazione tempo inserzione serratura elettrica.

N.B.: L’elettroserratura deve funzionare con ciclo intermittente in man-

iera tale che ad un periodo di lavoro corrispondano 5 periodi di riposo

pena il surriscaldamento del dispositivo di protezione (per periodo si

intende il tempo di inserzione della serratura).

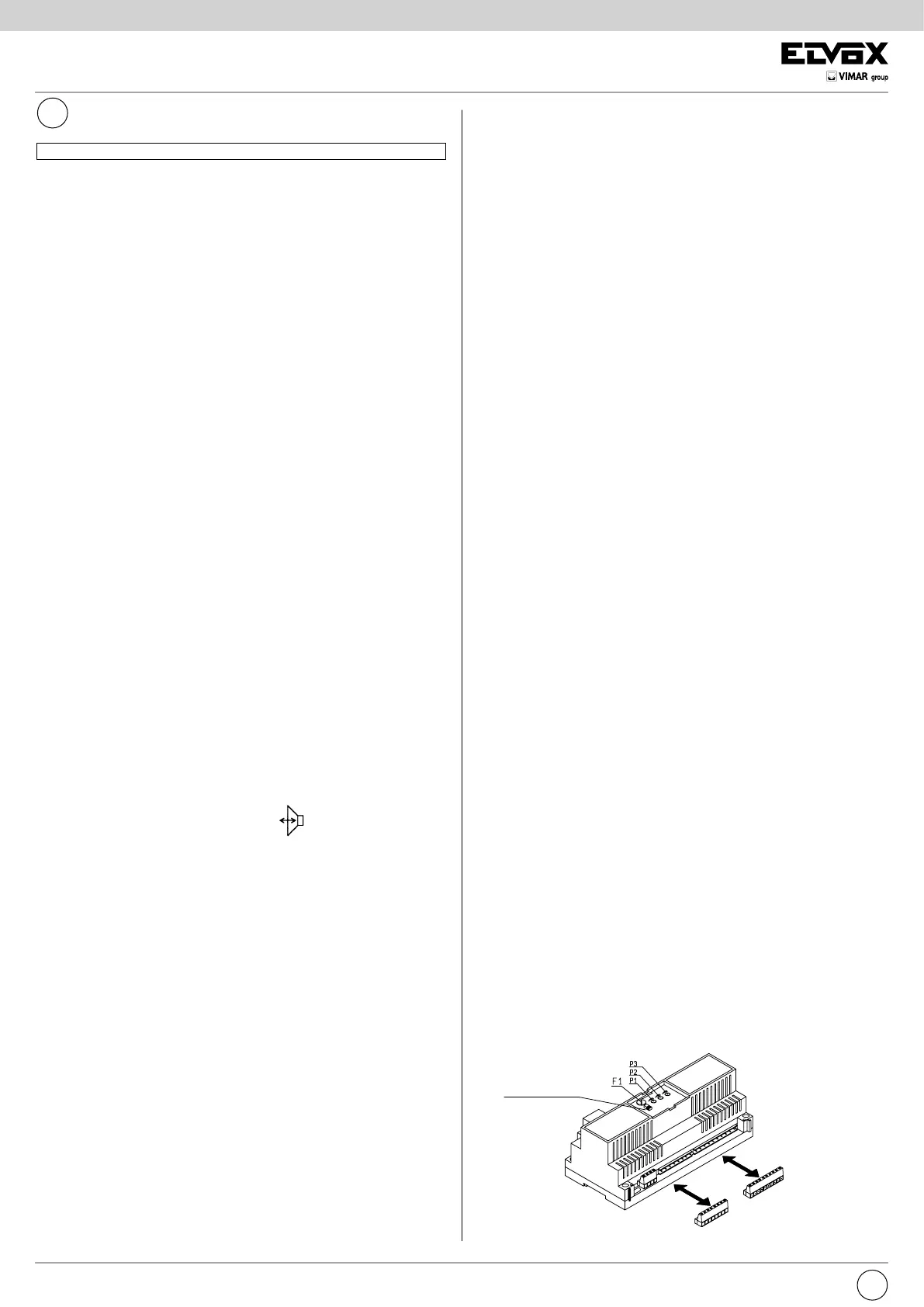

Dimensioni Art. 6681: 208x135x72 - Peso Kg. 1,4

Morsettiere estraibili

Selettore A-B

NORME GENERALI PER L’INSTALLAZIONE DEGLI IMPIANTI

VIDEOCITOFONO

Eseguire l’installazione dei conduttori su tubazioni apposite escludendo il

passaggio di fili di rete luce ed industriale è consigliabile l’uso di condut-

tori colorati diversamente per facilitare il collegamento.

Per la targa con telecamera tenere presente che:

A) La telecamera funziona da -5° a + 50° C; per evitare il surriscalda-

mento dell’apparecchiatura è opportuno proteggerla dai raggi solari

con una pensilina o con altri ripari.

B) L’obiettivo non deve essere investito direttamente da fasci di luce

(sole, fari di macchina ecc.)

C) Il soggetto da riprendere deve essere illuminato frontalmente; in

caso di illuminazione insufficiente, utilizzare una lampada supple-

mentare esterna alimentata direttamente dalla rete.

D) Prima di effettuare la chiusura definitiva, pulire bene il vetro di pro-

tezione e l’obiettivo; ripetere tale operazione periodicamente.

L’alimentatore Art. 6681 andrà posto in un luogo asciutto e lontano da

polvere e fonti di calore.

Al fine di facilitare controlli e messe a punto curare che il luogo sia facil-

mente accessibile. Fissare a parete l’alimentatore mediante i tasselli in

dotazione o inserendolo in apposito quadro con barra DIN ad omega.

Prima di procedere al collegamento accertarsi che i conduttori non siano

interrotti o in cortocircuito; è buona norma che l’impianto sia eseguito in

canaline separate dalla rete elettrica.

Per una maggiore sicurezza dell’utente, tutte le apparecchiature funzion-

ano a bassa tensione e sono separate dalla rete da un trasformatore

ad alto isolamento. E opportuno comunque interporre tra la rete di ali-

mentazione e l’apparecchio un interruttore magnetotermico di portata

adeguata. In caso di riparazone e/o manutanzione dell’alimentatore bast-

erà, solo dopo aver tolto l’alimentazione, svitare le 4 viti poste sul front-

ale: in tal modo sarà possibile togliere il mobile frontale per poter fare le

misure direttamente sull’apparecchio.

N.B. Si raccomanda di attenersi scrupolosamente alle istruzioni di ogni

schema e di rispettare le sezioni dei conduttori rapportate alle distanze.

PRINCIPIO DI FUNZIONAMENTO

L’impianto di videocitofono è composto da una targa esterna con

telecamera e posto esterno, da un’alimentatore e da uno o più mon-

itor. Quando una persona preme un pulsante della targa esterna,

nell’abitazione corrispondente, si sente un segnale acustico; quasi istan-

taneamente appare chiaramente sul monitor l’immagine della persona

che ha effettuato la chiamata. L’illuminazione del campo di ripresa viene

effettuata tramite diodi led all’infrarosso incorporati nella targa stessa.

Detta illuminazione non è visibile ad occhio umano.

L’utente per mettersi in comunicazione audio con l’esterno deve premere

costantemente il pulsante contrassegnato

fino alla fine della con-

versazione. Lo spegnimento del monitor alla fine del tempo predetermin-

ato implica anche il termine della conversazione.

Trascorso il tempo prefissato, regolabile da 30 a 90 secondi con il poten-

ziometro (P1) posto nell’alimentatore, l’impianto si spegne automatica-

mente. Se il visitatore preme il pulsante di un altro utente, si spegne

automaticamente il monitor precedentemente chiamato senza attendere

la fine della temporizzazione.

L’utente, se lo ritiene opportuno, può azionare il pulsante apriporta: in

questo caso il tempo di eccitazione della serratura potrà essere variato

da 1 a 30 secondi con il potenziometro P3.

In fase di messa a punto dell’impianto si può procedere alla regolazione

ottimale del volume del posto esterno agendo sull’apposito trimmer

denominato “P2”. Volendo infine l’accensione simultanea di due o più

monitor è necessario installare per ogni monitor supplementare un ali-

mentatore Art. 6582 o Art. 6583 per più monitor.

Un circuito di blocco provvede a togliere l’alimentazione ai monitor in

caso di sovraccarico o di cortocircuito sulla linea stessa.

L’alimentatore è provvisto anche di un particolare dispositivo che elimina

eventuali ronzii sulla fonica dovuti ad installazioni con cavi troppo lunghi

e sottili.

L’illuminazione dei pulsanti con targhette portanomi viene effettuata

tramite l’uscita 0-15 presente sull’alimentatore: si possono collegare

comunque fino ad un massimo di tre lampadine (24V 3W); nel caso

di targhe con più lampade di illuminazione installare un trasformatore

supplementare Art. M832 o Art. 832/030. Non si possono in alcun modo

creare reti intercomunicanti.

I monitor da utilizzare in questo impianto sono gli Art. 5651, 5653, 7500.

Questi monitor a viva voce non sono utilizzabili con altri modelli che non

facciano parte della serie vivavoce bicanale.

Il manuale istruzioni è scaricabile dal sito www.vimar.com
