Side 1/16

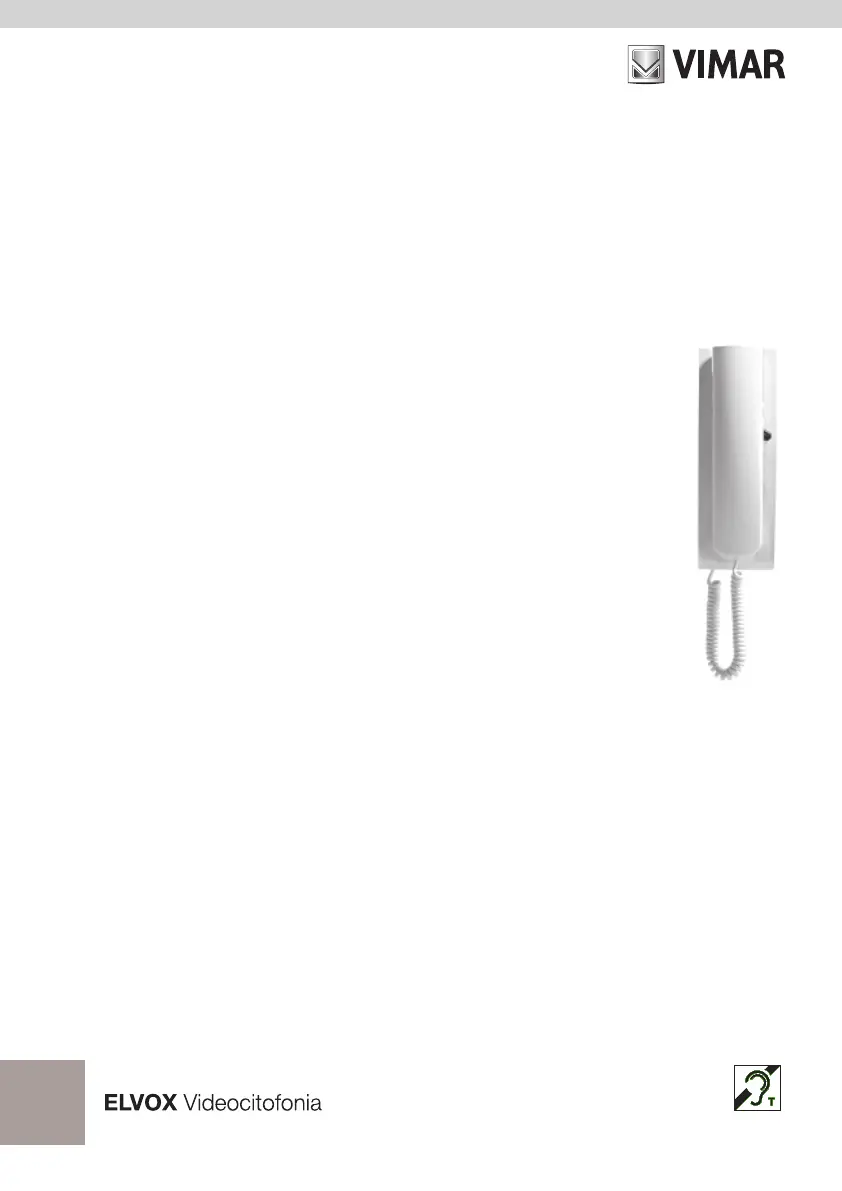

Manuale installatore - Installer guide - Manuel installateur

Technisches Handbuch - Instrucciones instalador - Manual do instalador

887U

Citofono da parete universale

Universal wall-mounted interphone

Portier en saillie univers.

Universal-AP-Haustelefon

Portero autom. superf. universal

Porteiro autom. de mesa universa

Descrizione

L’articolo 887U è un citofono universale utilizzabile indif-

ferentemente in impianti di tipo tradizionale con chiamata

in C.A., oppure in impianti con chiamata elettronica tipo

Sound System.

Il citofono universale è compatibile con la maggior parte

dei citofoni presenti sul mercato mondiale, per cui rap-

presenta la soluzione ideale per sostituire un vecchio

apparecchio senza dover intervenire su tutto l’impianto.

Per effettuare i collegamenti ed i settaggi vedi la tabella

di compatibilità a pag. 10, 11. Il citofono è provvisto di

un pulsante apriporta, di trimmer per poter ottimizzare il

livello fonico sul microtelefono.

ELVOX TIENE A PRECISARE CHE in impianti già esi-

stenti il livello fonico, sia in trasmissione che in ricezione,

potrebbe risultare non ottimale qualora vi siano altri ap-

parecchi difettosi che mantengano inopportunamente il

gancio aperto.

Settaggi e regolazioni

Per effettuare i settaggi e le regolazioni è necessario

accedere alla scheda elettronica posta sul fondo me-

tallico dell’apparecchio. I settaggi consistono nel posi-

zionamento di due ponticelli al fine di scegliere il tipo di

chiamata ed il riferimento comune dell’impianto. Agendo

con un cacciavite sui due trimmer R1 ed R2 è possibile

ottimizzare il livello fonico interno del microtelefono.

CN4 morsettiera di collegamento

CN5 connettore per la selezione del tipo di

chiamata

CN6 ponticelli per la selezione del comune positivo

oppure negativo

R1 trimmer per la regolazione del volume esterno

R2 trimmer per la regolazione del volume interno

Morsettiera di collegamento CN4

1 altoparlante

2 microfono

3 comune

6 chiamata

7 serratura

Settaggio tipo di chiamata (connettore

CN5)

Seguire la tabella sottostante per selezionare il tipo di

chiamata adatto all’impianto.

La chiamata in C.A. utilizza un ronzatore; la chiamata

Il manuale istruzioni è scaricabile dal sito www.vimar.com

elettronica utilizza l’altoparlante del microtelefono a ri-

poso.

JUMPER POSIZIONATO

TRA “E” e IL CENTRALE

DEL CONNETTORE CN5

(fig. 1)

CHIAMATA

ELETTRONICA

(CITOFONI ELVOX

tecnologia Sound System)

JUMPER POSIZIONATO

TRA “C.A.” e IL

CENTRALE DEL

CONNETTORE CN5

(fig. 1)

CHIAMATA IN C. A.

Settaggio Comune Impianto (connettore

CN6)

Seguire la tabella sottostante per la selezione del rife-

rimento COMUNE dell’impianto. Generalmente il riferi-

mento comune è il negativo (-), come per tutti gli impianti

ELVOX, ma in alcuni casi, il riferimento può esser positivo

(+).

JUMPER TRA “-“ e “C”

DEL CONNETTORE CN6

(fig. 1)

COMUNE NEGATIVO (-)

JUMPER TRA “+” e “C”

DEL CONNETTORE CN6

(fig. 1)

COMUNE POSITIVO (+)

Regolazione fine del volume esterno ed

interno

SI PRECISA che la regolazione primaria dei livelli fonici

è principalmente gestita dall’alimentatore e/o dal posto

fonico esterno dell’impianto. Per ottimizzare il livello fo-

nico sul microtelefono è possibile agire sui trimmer R1 ed

R2 (vedi fig. 1). Con R1 si ottimizza il guadagno del mi-

crofono (VOL. EST.), mentre con R2 si ottimizza il livello

fonico del ricevitore (VOL. INT.).

Valori d’impedenza degli altoparlanti

IMPEDENZA

ALTOPARLANTE

DELLA CHIAMATA

ELETTRONICA

16 OHM

IMPEDENZA

ALTOPARLANTE

MICROTELEFONO

REGOLABILE DA 16

OHM A CIRCA 120 OHM

TRAMITE TRIMMER R2

887U
